Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
Ex i Stromversorgung
Ex-i power supply
Reihe 9143
Series 9143

DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Betriebsanleitung
Additional languages www.stahl-ex.com
DE
Ex i Stromversorgung
Reihe 9143

2159855 / 9143601310
2016-03-11·BA00·III·de·13
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1 Hersteller .............................................................................................................3
1.2 Angaben zur Betriebsanleitung ...........................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................4
2.1 Symbole in der Betriebsanleitung .......................................................................4
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät ..............................................................................................5
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Sichere Verwendung ...........................................................................................5
3.3 Umbauten und Änderungen ................................................................................6
4 Funktion und Geräteaufbau ................................................................................6
4.1 Funktion ..............................................................................................................6
4.2 Geräteaufbau ......................................................................................................7
5 Technische Daten ...............................................................................................7
6 Projektierung .....................................................................................................11
7 Transport und Lagerung ...................................................................................11
8 Montage und Installation ...................................................................................12

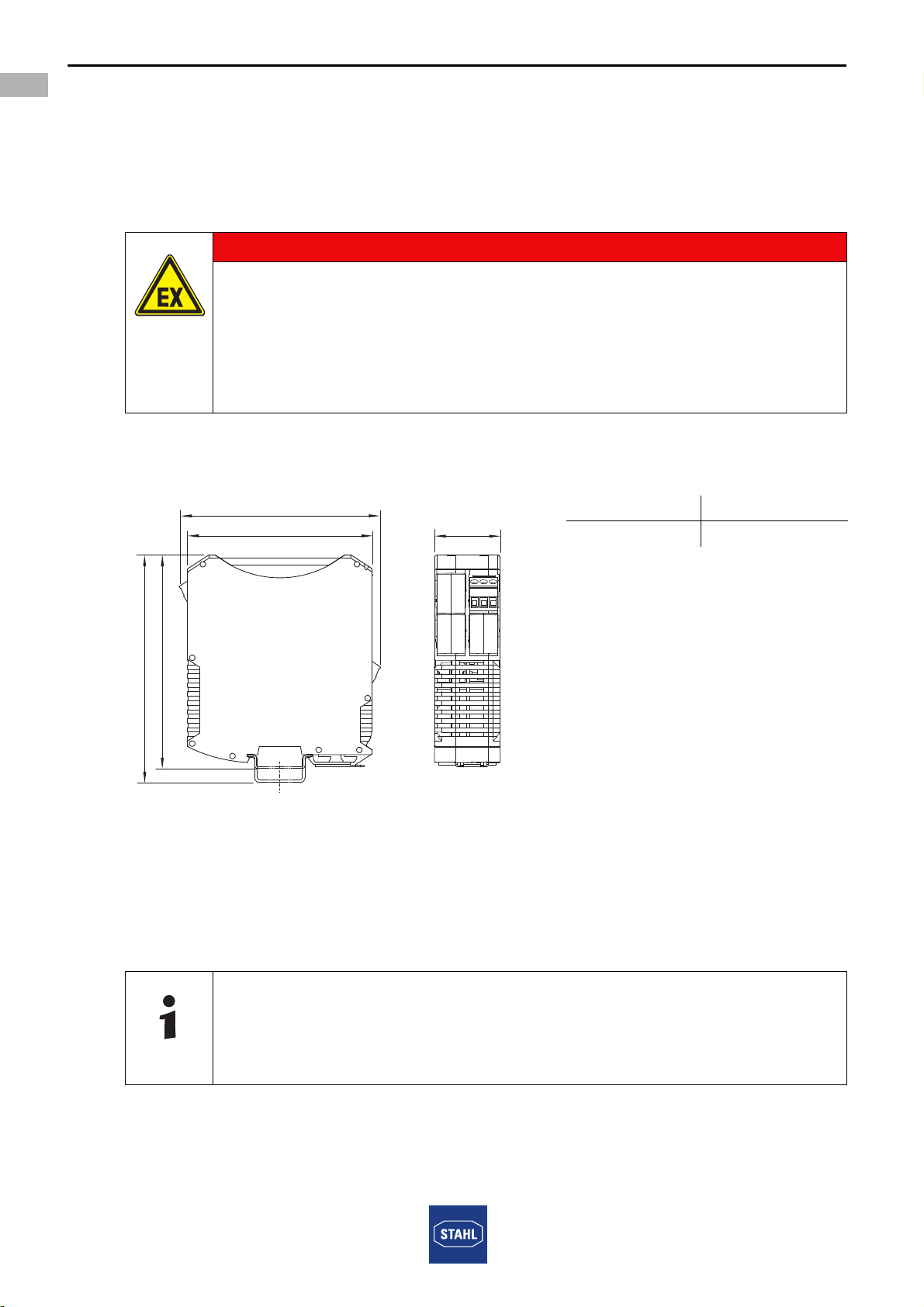

8.1 Maßangaben / Befestigungsmaße ....................................................................12

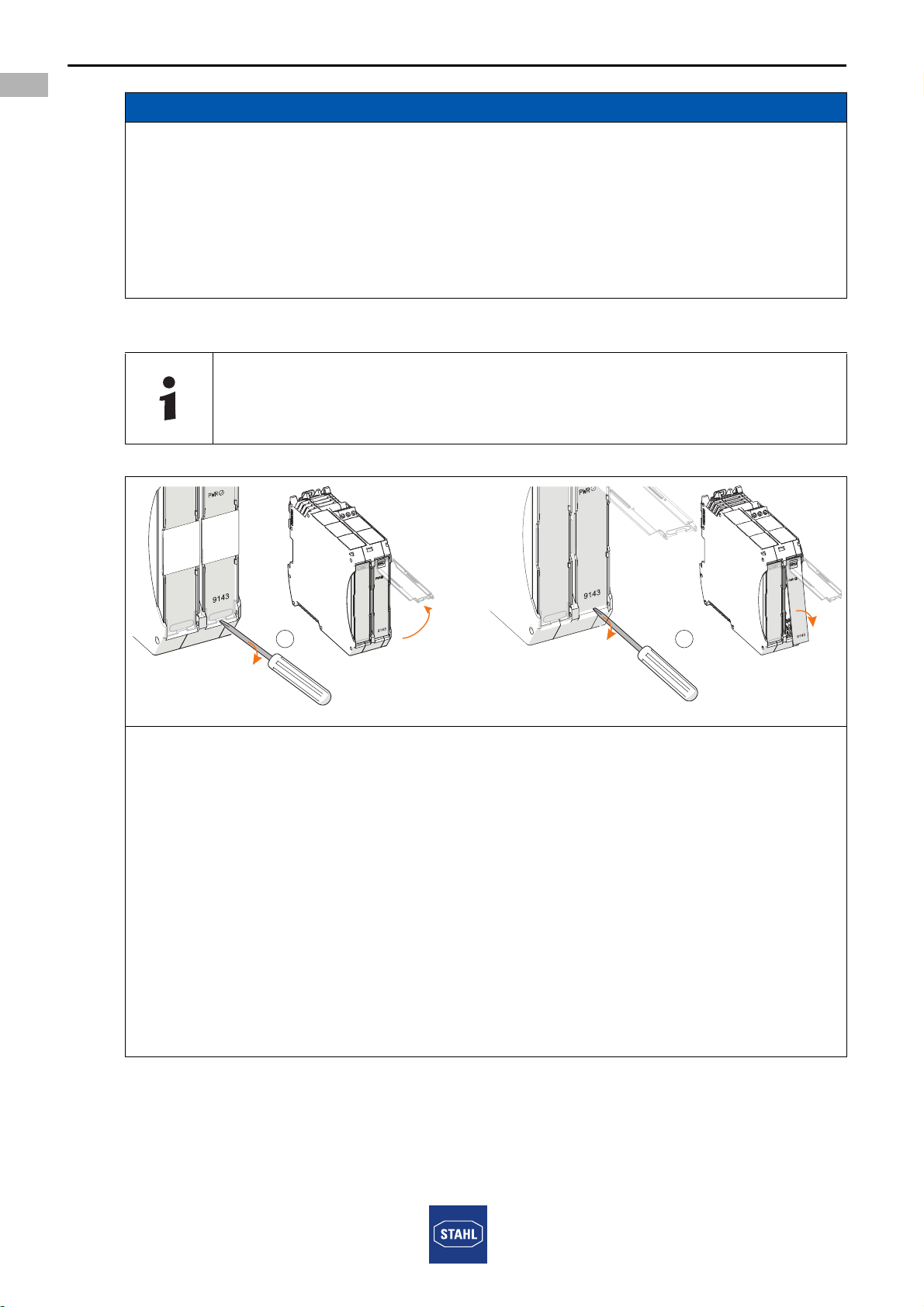

8.2 Montage / Demontage, Gebrauchslage ............................................................12
8.3 Installation .........................................................................................................14
9 Parametrierung und Inbetriebnahme ................................................................15
9.1 Austausch des Geräts .......................................................................................15
9.2 Parametrierungen .............................................................................................15
9.3 Inbetriebnahme .................................................................................................17
10 Betrieb ...............................................................................................................17
10.1 Anzeigen ...........................................................................................................17
10.2 Fehlerbeseitigung .............................................................................................18
11 Instandhaltung, Wartung, Reparatur .................................................................18
11.1 Instandhaltung ..................................................................................................18
11.2 Wartung ............................................................................................................19
11.3 Reparatur ..........................................................................................................19
11.4 Rücksendung ....................................................................................................19
12 Reinigung ..........................................................................................................19
13 Entsorgung ........................................................................................................19
14 Zubehör und Ersatzteile ...................................................................................20

159855 / 9143601310
2016-03-11·BA00·III·de·13
Allgemeine Angaben
3
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
E-Mail: [email protected]
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 159855 / 9143601310
Publikationsnummer: 2016-03-11·BA00·III·de·13
Hardwareversion: A
Die Originalbetriebsanleitung ist die englische Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Installationsanleitung Schaltschrank
• Datenblatt 9143
Weitere Sprachen, siehe www.stahl-ex.com.
1.4 Konformität zu Normen und Bestimmungen
Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com.
Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage:
http://iecex.iec.ch/
Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit:
http://www.r-stahl.com/downloads/certificates.html.

Erläuterung der Symbole
4159855 / 9143601310
2016-03-11·BA00·III·de·13
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr bzw. des Schadens
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr durch explosionsfähige Atmosphäre
Gefahr durch spannungsführende Teile
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen bei
Personen führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder
seiner Umgebung führen.

159855 / 9143601310
2016-03-11·BA00·III·de·13
Sicherheitshinweise
5
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2.3 Symbole am Gerät
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen.
• Betriebsanleitung am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Sichere Verwendung
Vor der Montage
• Geräte des Typs 9143/10-...-...-10 (Hilfsenergie 24 V) nur in Zone 2, 22 oder
außerhalb explosionsgefährdeter Bereiche installieren.
• Geräte des Typs 9143/10-...-...-20 nur außerhalb explosionsgefährdeter Bereiche
installieren.
• Bei Einsatz in Zone 2 Gerät 9143/10-...-...-10 in ein Gehäuse einbauen,
das die Anforderungen der IEC/EN 60079-15 erfüllt.
• Bei Einsatz in Zone 22 Gerät 9143/10-...-...-10 in ein Gehäuse einbauen,
das die Anforderungen der IEC/EN 60079-31 erfüllt.
• Bei Einsatz in Zone 2 oder 22 können an die eigensicheren Signalstromkreise
eigensichere Geräte der Zonen 1 und 21 angeschlossen werden.
• Das Gerät nur an Betriebsmittel anschließen, in denen keine höheren Spannungen als
AC 253 V (50 Hz) auftreten können.
• Die sicherheitstechnischen Werte der angeschlossenen Feldgeräte müssen mit den
Angaben des Datenblattes bzw. der EG-Baumusterprüfbescheinigung
übereinstimmen.
• Stromkreise der Zündschutzart "Ex i", die mit Stromkreisen anderer Zündschutzarten
betrieben wurden, dürfen danach nicht mehr als Stromkreise der Zündschutzart "Ex i"
betrieben werden.
Symbol Bedeutung
05594E00
CE-Kennzeichnung gemäß aktuell gültiger Richtlinie.
02198E00
Gerät gemäß Kennzeichnung für explosionsgefährdete Bereiche zertifiziert.
15649E00
Eingang
15648E00
Ausgang
11048E00
Sicherheitshinweise, welche unerlässlich zur Kenntnis genommen werden
müssen: Bei Geräten mit diesem Symbol sind die entsprechenden Daten
und / oder die sicherheitsrelevanten Hinweise der Betriebsanleitung zu
beachten!

Funktion und Geräteaufbau
6159855 / 9143601310
2016-03-11·BA00·III·de·13
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Bei Montage und Installation
• Nationale Montage- und Errichtungsvorschriften beachten (z.B. IEC/EN 60079-14).
• Nationale Sicherheits- und Unfallverhütungsvorschriften beachten.
• Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebs-
bedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät
beachten.
• Vor Installation sicherstellen, dass das Gerät unbeschädigt ist.
• Bei Zusammenschaltungen mehrerer aktiver Betriebsmittel in einem eigensicheren
Stromkreis können sich andere sicherheitstechnische Werte ergeben. Hierbei kann
die Eigensicherheit gefährdet werden!
3.3 Umbauten und Änderungen
4 Funktion und Geräteaufbau
4.1 Funktion
Die Ex i Stromversorgung wird zur eigensicheren Versorgung von Feldgeräten wie
z. B. 3- oder 4-Leiter-Messumformern, Magnetventilen, Lichtschranken und Reglern
eingesetzt.
GEFAHR
Explosionsgefahr durch Umbauten und Änderungen am Gerät!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nicht umbauen oder verändern.
Für Schäden, die durch Umbauten und Änderungen entstehen, besteht keine
Haftung und keine Gewährleistung.
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur entsprechend den in dieser Betriebsanleitung
festgelegten Betriebsbedingungen verwenden.
• Gerät nur entsprechend dem in dieser Betriebsanleitung
genannten Einsatzzweck verwenden.

159855 / 9143601310
2016-03-11·BA00·III·de·13
Technische Daten
7
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
4.2 Geräteaufbau
5 Technische Daten
Kennzeichnung
Typbezeichnung 9143/10-…-…-.0
CE-Kennzeichnung C0158
#Gerätelement Beschreibung
09061E00
1 Grüne Klemmen Anschlussklemme für den sicheren Bereich
2 LED "PWR", grün Anzeige Hilfsenergie
4 Blaue Klemmen Anschlussklemmen für den Ex-Bereich
(eigensicher Ex i)
Explosionsschutz
Ausführung 9143/10-...-...-10 9143/10-...-...-20
Global (IECEx)
Gas, Staub und
Bergbau
IECEx BVS 12.0009X IECEx BVS 12.0009X
Ex nA [ib Gb] IIC/IIB T4 Gc
[Ex ib Db] IIIC
[Ex ib Mb] I
[Ex ib Gb] IIC/IIB
[Ex ib Db] IIIC
[Ex ib Mb] I
Europa (ATEX)
Gas, Staub und
Bergbau
BVS 05 ATEX E 152X BVS 05 ATEX E 152X
E II 3 (2) G Ex nA [ib Gb] IIC/IIB T4 Gc
E II (2) D [Ex ib Db] IIIC
E I (M2) [Ex ib Mb] I
E II (2) G [Ex ib Gb] IIC/IIB
E II (2) D [Ex ib Db] IIIC
E I (M2) [Ex ib Mb] I
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX, Brasilien (INMETRO), Kanada (CSA), Kasachstan (TR),
Korea (KCs), Russland (TR), USA (CSA), Weißrussland (TR)
Schiffszertifikate DNV GL
2
1
4
9143

Technische Daten
8159855 / 9143601310
2016-03-11·BA00·III·de·13
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Explosionsschutz
Ausführung 9143/10-065-
200-.0
9143/10-099-
220-.0
9143/10-104-
220-.0
9143/10-114-
200-.0
Sicherheitstechnische Daten
Max. Spannung Uo6,5 V 9,9 V 10,4 V 11,4 V
Max. Strom Io200 mA 220 mA 220 mA 200 mA
Max. Leistung Po1,3 W 2,178 W 2,288 W 2,28 W
Max. anschließbare
Kapazität Co
IIC 25 mF3 mF2,4 mF1,64 mF
IIB 570 mF 20,2 mF 16,8 mF 11,2 mF
I 1000 mF 190 mF110 mF52 mF
Max. anschließbare
Induktivität Lo
IIC 0,82 mH 0,30 mH 0,24 mH 0,16 mH
IIB 3,71 mH 1,7 mH 1,5 mH 1,4 mH
I 11 mH 9 mH 9 mH 11 mH
Innere Kapazität Civernachlässigbar
Innere Induktivität Livernachlässigbar
Sicherheits-
technische
Maximalspannung
253 V AC
Ausführung 9143/10-124-
150-.0
9143/10-156-
065-.0
9143/10-156-
160-.0
9143/10-187-
050-.0
9143/10-244-
060-.0
Max. Spannung Uo12,4 V 15,6 V 15,6 V 18,7 V 24,4 V
Max. Strom Io150 mA 65 mA 160 mA 50 mA 60 mA
Max. Leistung Po1,86 W 1,014 W 2,496 W 0,935 W 1,464 W
Max. anschließbare
Kapazität Co
IIC 1,24 mF 0,497 mF – 0,27 mF–
IIB 7,9 mF 3,03 mF3,03 mF1,64 mF 0,88 mF
I34 mF 16,3 mF 16,3 mF9,2 mF5,1 mF
Max. anschließbare
Induktivität Lo
IIC 0,17 mH 0,445 mH – 0,06 mH –
IIB 2,08 mH 11,2 mH 0,351 mH 15,5 mH 534 mH
I 20 mH 100 mH 18 mH 180 mH 120 mH
Innere Kapazität Civernachlässigbar
Innere Induktivität Livernachlässigbar
Sicherheits-
technische
Maximalspannung
253 V AC
Weitere Angaben und Wertekombinationen, siehe Bescheinigungen

159855 / 9143601310
2016-03-11·BA00·III·de·13
Technische Daten
9
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ausführung 9143/10-...-...-10 9143/10-...-...-20
Elektrische Daten
Hilfsenergie
Nennspannung
UN
24 V AC / DC 110 / 115 / 230 V AC
Spannungs-
bereich
AC: 20 ... 28 V
DC: 18 ... 35 V
85 ... 253 V AC
Frequenzbereich AC: 48 ... 62 Hz
DC: –
48 ... 62 Hz
Verpolschutz AC: –
DC: ja
–
Ausführung 9143/10-065-
200-.0
9143/10-099-
220-.0
9143/10-104-
220-.0
9143/10-114-
200-.0
Elektrische Daten
Hilfsenergie
Leistungs-
aufnahme
24 V DC 2,6 W 5,0 W 5,0 W 4,6 W
110 /115 V AC 2,3 VA – 4,0 VA 3,7 VA
230 V AC 3,3 VA – 4,6 VA 4,5 VA
Hinweis Leistung jeweils bei Nennstrom ermitteln
Ausführung 9143/10-124-
150-.0
9143/10-156-
065-.0
9143/10-156-
160-.0
9143/10-187-
050-.0
9143/10-244-
060-.0
Elektrische Daten
Hilfsenergie
Leistungs-
aufnahme
24 V DC 3,3 W 1,5 W 4,0 W 2,0 W 2,8 W
110 / 115 V AC 2,8 VA 1,8 VA 4,0 VA 2,0 VA 2,6 VA
230 V AC 3,5 VA 2,8 VA 4,9 VA 3,2 VA 3,8 VA
Hinweis Leistung jeweils bei Nennstrom ermitteln

Technische Daten
10 159855 / 9143601310
2016-03-11·BA00·III·de·13
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Technische Daten
Elektrische Daten
Strombegrenzung Bei Erreichen des max. Nennstromes wird die Ausgangsspannung linear
gegen 0 V geregelt.
Galvanische
Trennung
Prüfspannung gemäß IEC/EN 60079-11
Ausgang zu
Hilfsenergie
1,5 kV AC
Elektromagnetische
Verträglichkeit
Geprüft nach folgenden Normen und Vorschriften:
EN 61326-1 Einsatz im industriellen Bereich;
NAMUR NE 21
Umgebungsbedingungen
Umgebungs-
temperatur
Einzelgerät -20 ... +65 °C
Gruppenmontage -20 ... +60 °C
Einbaubedingungen beeinflussen die Umgebungstemperatur.
"Installationsanleitung Schaltschrank" beachten
Lagertemperatur -40 ... +80 °C
Relative Feuchte
(keine Betauung)
< 85 % bei Ta > 40 °C
Verwendung in Höhe < 2000 m
Mechanische Daten
Anschluss
Anschluss einadrig
- starr
- flexibel
- flexibel mit Aderendhülsen
(ohne / mit Kunststoffhülse)
0,2 ... 2,5 mm2
0,2 ... 2,5 mm2
0,25 ... 2,5 mm2
Anschluss zweiadrig
- starr
- flexibel
- flexibel mit Aderendhülsen
0,2 ... 1 mm2
0,2 ... 1,5 mm2
0,25 ... 1 mm2

159855 / 9143601310
2016-03-11·BA00·III·de·13
Projektierung
11
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Weitere technische Daten, siehe www.stahl-ex.com.
6 Projektierung
7 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
Anschlussplan
HINWEIS
Ausfall der installierten Geräte im Schaltschrank durch zu hohe
Umgebungstemperatur!
Nichtbeachten kann zu Sachschäden führen.
• Schaltschrank so aufbauen und einrichten, dass er immer innerhalb des
zulässigen Temperaturbereichs betrieben wird.
• "Installationsanleitung Schaltschrank" sorgfältig beachten.

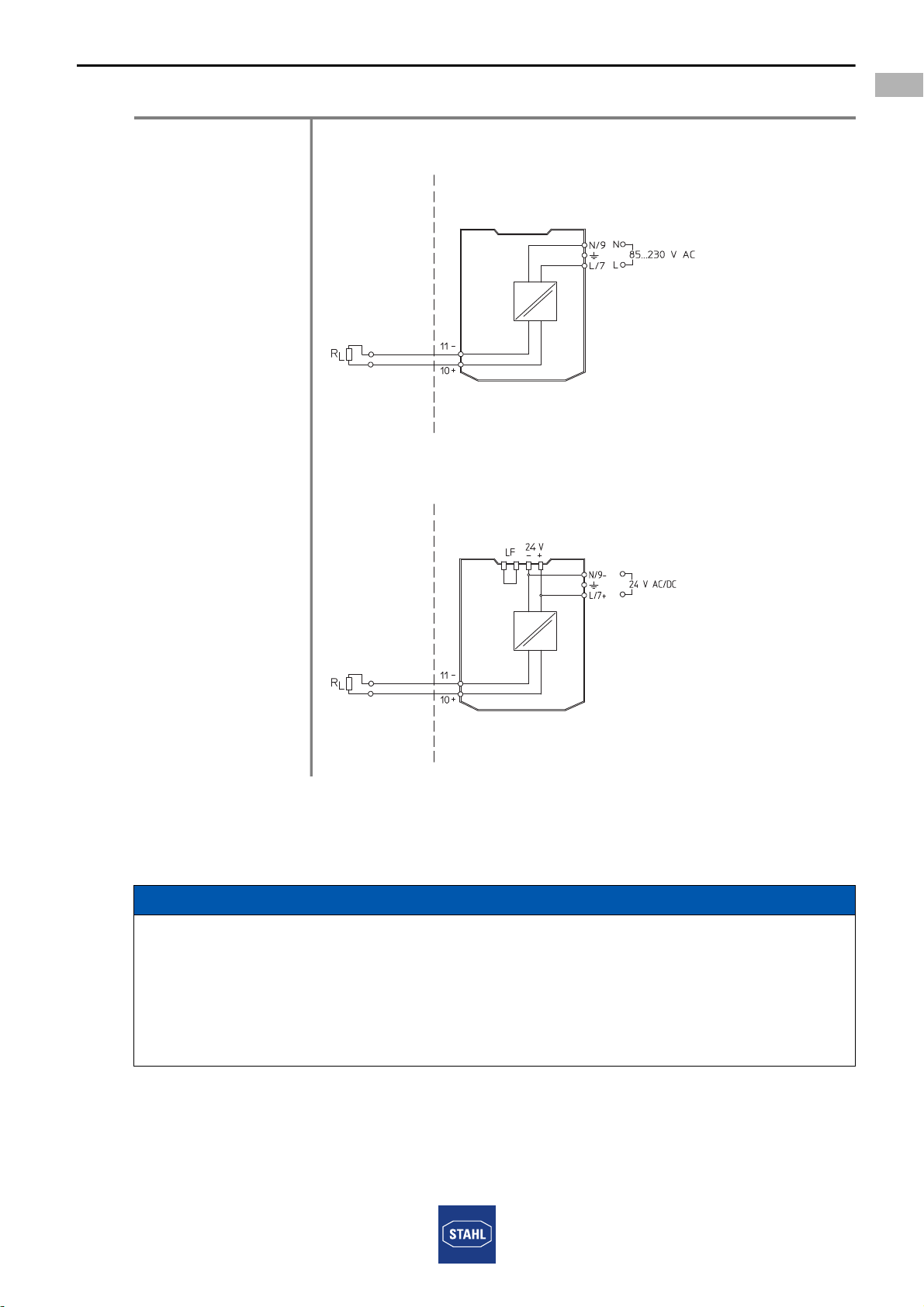

Technische Daten
110 / 115 / 230 V AC
Typ 9143/..-...-...-20.
10597E01
24 V AC / DC
Typ 9143/..-...-...-10.
10598E01
Ex - Bereich Sicherer Bereich
Feldgerät ISpac Trennstufe SPS / PLS
Zone 1
pac-Bus
Ex - Bereich Sicherer Bereich
Feldgerät ISpac Trennstufe SPS / PLS
Zone 1Zone 2

Montage und Installation
12 159855 / 9143601310
2016-03-11·BA00·III·de·13
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
8 Montage und Installation
Die Geräte der Reihe 9143/10-...-...-10 (Hilfsenergie 24V) sind für den Einsatz in
gasexplosionsgefährdeten Bereichen der Zone 2, in staubexplosionsgefährdeten
Bereichen der Zone 22 sowie auch im sicheren Bereich zugelassen.
Geräte der Reihe 9143/10-...-...-20 dürfen nur außerhalb des Ex-Bereichs installiert
werden.
8.1 Maßangaben / Befestigungsmaße
8.2 Montage / Demontage, Gebrauchslage
8.2.1 Montage / Demontage pac-Bus
Der pac-Bus ist ein Zubehör, das die Verdrahtung der Hilfsenergie und das Auslesen der
Sammelfehlermeldung vereinfacht.
GEFAHR
Explosionsgefahr bei Installation ohne zugelassenes Feldgehäuse!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen!
• Bei Einsatz in Zone 2 Gerät in ein Gehäuse einbauen,
das die Anforderungen der IEC/EN 60079-15 erfüllt.
• Bei Einsatz in Zone 22 Gerät in ein Gehäuse einbauen,
das die Anforderungen der IEC/EN 60079-31 erfüllt.
Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten
10599E00
Die Komponenten für den pac-Bus Typ 9194 müssen separat bestellt
werden.
Der pac-Bus kann nur für die Variante 9143/10-...-...-10 eingesetzt werden.
X
99 3 9[,0]
122 4 8[,0]
114,5 4 510 [ , ]
35,2 1 390 [ , ]
Maß X
Schraubklemmen 108 mm / 4,25

159855 / 9143601310
2016-03-11·BA00·III·de·13
Montage und Installation
13
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Montage
Demontage
• In umgekehrter Reihenfolge wie bei Montage vorgehen.
8.2.2 Montage / Demontage von Gerät auf Hutschiene und pac-Bus
Montage auf Hutschiene
Montage auf pac-Bus
Demontage
07392E00
07391E00 15551E00
Gewünschte Anzahl der
pac-Bus-Elemente
zusammenstecken.
pac-Bus-Elemente auf
Hutschiene aufrasten.
Klemmenset am Anfang
und am Ende einstecken.
06886E00
• Gerät an die Hutschiene ansetzen:
Aussparung des Gehäuses dabei auf die Außenkante der
Hutschiene setzen.
• Gerät auf Hutschiene aufrasten.
• Beim Aufschwenken des Geräts auf die Hutschiene
darauf achten, dass es nicht verkantet.
15554E00
Der pac-Bus ist mit einer Codierleiste und das Gerät mit einem
entsprechenden Codierschlitz versehen.
• Gerät wie im dargestellten Bild ansetzen:
Aussparung des Gehäuses dabei auf die Außenkante der
Hutschiene setzen.
• Gerät auf pac-Bus aufrasten.
06881E00
• Fußriegel mit dem Schraubendreher etwas
herausziehen.
• Gerät herausschwenken.

Montage und Installation
14 159855 / 9143601310
2016-03-11·BA00·III·de·13
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
8.2.3 Montage / Demontage steckbare Klemmen
Alle Geräte sind mit steckbaren Klemmen ausgestattet.
Montage
• Klemme in Gerät stecken, bis Klemme einrastet.
Demontage
8.3 Installation
8.3.1 Elektrische Anschlüsse
10859E00
• Schraubendreher hinter Klemme ansetzen.
• Klemme herausdrücken.
Bei Betrieb unter erschwerten Bedingungen wie insbesondere auf Schiffen
sind zusätzliche Maßnahmen zur korrekten Installation je nach Einsatzort zu
treffen. Weitere Informationen und Anweisungen hierzu erhalten Sie gerne
auf Anfrage von Ihrem zuständigen Vertriebskontakt.
GEFAHR
Explosionsgefahr durch zu hohe Spannung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur an Betriebsmittel mit interner Spannung Um:
max. 253 V AC / 50 Hz anschließen.
• Gerät nur an eigensichere Klemmen anschließen.
GEFAHR
Explosionsgefahr durch falsche sicherheitstechnische Werte des
Geräts oder angeschlossener Feldgeräte!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Sicherheitstechnische Werte des Geräts und angeschlossener
Feldgeräte entsprechend der nationalen Installationsvorschriften
prüfen.
HINWEIS
Geräteausfall durch elektrostatisch überladene Bauelemente!
Nichtbeachten kann Sachschaden verursachen!
• Vor Arbeiten am Gerät körpereigene Spannung an geerdeten Metallteilen
entladen oder ein ESD-Ableitband anlegen.

159855 / 9143601310
2016-03-11·BA00·III·de·13
Parametrierung und Inbetriebnahme
15
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
8.3.2 Prinzipschaltbilder
Siehe technische Daten oder Geräteaufdruck.
8.3.3 Anschluss der Speisung
Typen 9143/..-...-...-10
24 V AC / DC
Typen 9143/..-...-...-20
110 / 115 / 230 V AC
9 Parametrierung und Inbetriebnahme
Vor Inbetriebnahme Folgendes sicherstellen:
• das Gerät ist vorschriftsmäßig installiert,
• die Kabel sind richtig angeschlossen,
• das Gerät und die Anschlusskabel sind nicht beschädigt,
• Schrauben an den Klemmen sind fest angezogen. Dabei auf das richtige
Anzugsdrehmoment achten (Anzugsdrehmoment 0,5 ... 0,6 Nm).
9.1 Austausch des Geräts
9.2 Parametrierungen
Art der Versorgung Anschluss
Direkte Versorgung des Geräts über 24 V-Anschluss Grüne Klemme "7+" und "9-"
Versorgung über pac-Bus Pac-Bus Klemme "1+" und "2-"
Art der Versorgung Anschluss
Direkte Versorgung des Geräts mit 85 … 253 V AC Grüne Klemme "7 L" und "9 N"
GEFAHR
Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation prüfen.
• Nationale Bestimmungen einhalten.
Beim Austausch des Geräts durch ein baugleiches Gerät müssen eventuell
Einstellungen vorgenommen werden.
HINWEIS
Fehlfunktion oder Geräteausfall durch falsche Einstellung des Drehreglers (UA)!
Nichtbeachten kann zu Sachschäden führen.
• Leerlaufspannung (UA) am Drehregler einstellen.
• Leerlaufspannung (UA) nachmessen.
• Leerlaufspannung (UA) gemäß Auswahltabelle einstellen.

Parametrierung und Inbetriebnahme
16 159855 / 9143601310
2016-03-11·BA00·III·de·13
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Einstellung des Drehreglers:
HINWEIS
Geräteausfall durch elektrostatisch überladene Bauelemente!
Nichtbeachten kann Sachschaden verursachen!
• Vor Arbeiten am Gerät körpereigene Spannung an geerdeten Metallteilen
entladen oder ein ESD-Ableitband anlegen.
• Schutz vor elektrostatischer Aufladung anbringen.
• Frontschild während des Betriebs im explosionsgefährdeten Bereich nicht
entfernen.
Der Drehregler befindet sich unterhalb der rechten frontseitigen Abdeckung.
Um den Drehregler zu bedienen, ist wie folgt vorzugehen:
17205E00
Öffnen:
• Schwenkbaren Klarsichtdeckel rechts auf der Frontseite öffnen.
• Schraubendreher vorsichtig zwischen Gehäuse und Kunststoffabdeckung
ansetzen und Kunststoffabdeckung heraushebeln (Abbildung 1).
• Schwarze Kunststoffabdeckung entfernen.
Der Drehregler ist jetzt zugänglich.
Einstellen und Schließen:
• Gerät an Hilfsenergie anschließen.
• Ex i Ausgangsklemmen mit einem Voltmeter verbinden.
• Ausgangsspannung mit einem Schraubendreher auf den gewünschten Wert
einstellen.(Abbildung 2) Dabei Grenzwerte für die Ausgangsspannung beachten
(siehe technische Daten)!
• Kunststoffabdeckung sanft aufdrücken.
• Klarsichtdeckel schließen.
1 2

159855 / 9143601310
2016-03-11·BA00·III·de·13
Betrieb
17
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
• Leerlaufspannung UA gemäß folgender Auswahltabelle prüfen bzw. einstellen.
9.3 Inbetriebnahme
Nach erfolgreicher Installation und Parametrierung Gerät folgendermaßen in Betrieb
nehmen:
• Hilfsenergieversorgung des Geräts einschalten.
10 Betrieb
10.1 Anzeigen
Entsprechende LEDs am Gerät zeigen den Betriebszustand des Geräts und die
Leitungsfehlerzustände an (siehe auch Kapitel "Funktion und Geräteaufbau").
Auswahltabelle
Ausführung Hilfsenergie Ex i Ausgang Bestellnummer
Nennspannung UNMax. Nennstrom IN
Strom-
versorgung,
eigensicher
Reihe 9143
24 V AC / DC 4,0 ... 5,6 V 160 mA 9143/10-065-200-10s
8,8 ... 9,1 V 200 mA 9143/10-099-220-10s
8,7 ... 9,5 V 200 mA 9143/10-104-220-10s
9,4 ... 10,4 V 180 mA 9143/10-114-200-10s
9,5 ... 11,8 V 130 mA 9143/10-124-150-10s
12,5 ... 14,7 V 140 mA 9143/10-156-160-10s
14,6 ... 17,6 V 35 mA 9143/10-187-050-10s
18,9 ... 23,0 V 40 mA 9143/10-244-060-10s
110 / 115 / 230 V AC 4,0 ... 5,6 V 160 mA 9143/10-065-200-20s
8,7 ... 9,5 V 200 mA 9143/10-104-220-20s
9,4 ... 10,4 V 180 mA 9143/10-114-200-20s
9,5 ... 11,8 V 130 mA 9143/10-124-150-20s
12,5 ... 14,7 V 140 mA 9143/10-156-160-20s
14,6 ... 17,6 V 35 mA 9143/10-187-050-20s
18,9 ... 23,0 V 40 mA 9143/10-244-060-20s
Hinweis Die in der Tabelle aufgeführten Bestellnummern beinhalten Schraubklemmen.
LED Farbe LED "EIN" LED "AUS"
LED "PWR" grün Gerät wird mit Hilfsenergie versorgt Gerät ist nicht in Betrieb,
Spannungsversorgung nicht
vorhanden

Instandhaltung, Wartung, Reparatur
18 159855 / 9143601310
2016-03-11·BA00·III·de·13
Ex i Stromversorgung
Reihe 9143
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
10.2 Fehlerbeseitigung
Bei der Fehlerbeseitigung folgenden Fehlersuchplan beachten:
Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt:
• An R. STAHL Schaltgeräte GmbH wenden.
Zur schnellen Bearbeitung folgende Angaben bereithalten:
• Typ und Seriennummer des Geräts
• Kaufdaten
• Fehlerbeschreibung
• Einsatzzweck (insbesondere Eingangs-/Ausgangsbeschaltung)
11 Instandhaltung, Wartung, Reparatur
11.1 Instandhaltung
• Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften
entnehmen.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
Bei der Instandhaltung des Geräts mindestens folgende Punkte prüfen:
• fester Sitz der untergeklemmten Leitungen,
• Rissbildung und andere sichtbare Schäden am Gerätegehäuse und / oder
Schutzgehäuse,
• Einhaltung der zulässigen Umgebungstemperaturen,
• bestimmungsgemäße Funktion.
Fehler Fehlerursache Fehlerbehebung
LED "PWR" erloschen • Hilfsenergie ausgefallen
• Gerätesicherung defekt
• Hilfsenergieversorgung
verpolt
• Polarität der Hilfsenergieversorgung
kontrollieren.
• Verdrahtung der Hilfsenergieversorgung
kontrollieren.
• Bei defekter Sicherung das Gerät zur
Reparatur geben.
Keine Ausgangs-
spannung,
LED "PWR" leuchtet
• Eingangswiderstand des
Verbrauchers zu gering
• Strombegrenzung der
Stromversorgung
aktiviert
• Wert für maximalen Nennstrom
beachten.
• Verbraucher entsprechend der
Nennwerte auswählen.
WARNUNG
Stromschlaggefahr bzw. Fehlfunktion des Geräts durch unbefugte
Arbeiten!
Nichtbeachten kann zu schweren Verletzungen und Sachschäden
führen.
• Arbeiten am Gerät ausschließlich von dazu autorisierter und
entsprechend geschulter Elektro-Fachkraft ausführen lassen.
