Betriebsanleitung
Additional languages www.r-stahl.com
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146

2
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1 Hersteller .............................................................................................................3
1.2 Angaben zur Betriebsanleitung ...........................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................4
2.1 Symbole in der Betriebsanleitung .......................................................................4
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät ..............................................................................................5
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Qualifikation des Personals ................................................................................5
3.3 Sichere Verwendung ...........................................................................................6
3.4 Umbauten und Änderungen ................................................................................7
4 Funktion und Geräteaufbau ................................................................................7
4.1 Funktion ..............................................................................................................7
4.2 Geräteaufbau ......................................................................................................8
5 Technische Daten ...............................................................................................9
6 Projektierung .....................................................................................................12
7 Transport und Lagerung ...................................................................................12
8 Montage und Installation ...................................................................................12
8.1 Maßangaben / Befestigungsmaße ....................................................................13
8.2 Montage / Demontage, Gebrauchslage ............................................................13
8.3 Installation .........................................................................................................15
9 Parametrierung und Inbetriebnahme ................................................................16
9.1 Austausch des Geräts .......................................................................................16
9.2 Parametrierungen .............................................................................................16
10 Betrieb ...............................................................................................................17
10.1 Betrieb ...............................................................................................................17
10.2 Anzeigen ...........................................................................................................17
10.3 Fehlerbeseitigung .............................................................................................18
11 Instandhaltung, Wartung, Reparatur .................................................................18
11.1 Instandhaltung ..................................................................................................18
11.2 Wartung ............................................................................................................19
11.3 Reparatur ..........................................................................................................19
11.4 Rücksendung ....................................................................................................19
12 Reinigung ..........................................................................................................20
13 Entsorgung ........................................................................................................20
14 Zubehör und Ersatzteile ...................................................................................20

159896 / 914660310010
2018-09-06·BA00·III·de·04
Allgemeine Angaben
3
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.r-stahl.com
E-Mail: [email protected]
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 159896 / 914660310010
Publikationsnummer: 2018-09-06·BA00·III·de·04
Hardwareversion: A
Softwareversion: 01-01
Die Originalbetriebsanleitung ist die englische Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Installationsanleitung Schaltschrank
• Datenblatt 9146
• Handbuch 9146
• Handbuch pac-Träger 9195
Dokumente in weiteren Sprachen, siehe www.r-stahl.com.
1.4 Konformität zu Normen und Bestimmungen
Zertifikate und EU-Konformitätserklärung, siehe www.r-stahl.com.
Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage:
http://iecex.iec.ch/
Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit:
https://r-stahl.com/de/global/produkte/support/downloads/.

Erläuterung der Symbole
4159896 / 914660310010
2018-09-06·BA00·III·de·04
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr bzw. des Schadens
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr durch explosionsfähige Atmosphäre
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen bei
Personen führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder
seiner Umgebung führen.

159896 / 914660310010
2018-09-06·BA00·III·de·04
Sicherheitshinweise
5
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
2.3 Symbole am Gerät
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen.
• Betriebsanleitung am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Qualifikation des Personals
Für die in dieser Betriebsanleitung beschriebenen Tätigkeiten ist eine entsprechend
qualifizierte Fachkraft erforderlich. Dies gilt vor allem für Arbeiten in den Bereichen
• Projektierung
• Montage/Demontage des Geräts
• (Elektrische) Installation
• Inbetriebnahme
• Instandhaltung, Reparatur, Reinigung
Fachkräfte, die diese Tätigkeiten ausführen, müssen einen Kenntnisstand haben,
der relevante nationale Normen und Bestimmungen umfasst.
Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich!
R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird:
• IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen)
• IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen)
• IEC/EN 60079-19 (Gerätereparatur, Überholung und Regenerierung)
Symbol Bedeutung
05594E00
CE-Kennzeichnung gemäß aktuell gültiger Richtlinie.
02198E00
Stromkreis gemäß Kennzeichnung für explosionsgefährdete Bereiche
zertifiziert.
15649E00
Eingang
15648E00
Ausgang
11048E00
Sicherheitshinweise, welche unerlässlich zur Kenntnis genommen werden
müssen: Bei Geräten mit diesem Symbol sind die entsprechenden Daten
und / oder die sicherheitsrelevanten Hinweise der Betriebsanleitung zu
beachten!

Sicherheitshinweise
6159896 / 914660310010
2018-09-06·BA00·III·de·04
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
3.3 Sichere Verwendung
Vor der Montage
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Sicherstellen, dass der Inhalt dieser Betriebsanleitung vom zuständigen Personal voll
verstanden wurde.
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden.
• Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht
abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen.
• Sicherstellen, dass das Gerät unbeschädigt ist.
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie
durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
Bei Montage und Installation
• Montage und Installation nur durch qualifizierte und autorisierte Personen
(siehe Abschnitt "Qualifikation des Personals") durchführen lassen.
• Gerät nur in Bereichen installieren, für die es aufgrund seiner Kennzeichnung
geeignet ist.
• Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebs-
bedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät
beachten.
• Vor Installation sicherstellen, dass das Gerät unbeschädigt ist.
• Das Gerät außerhalb explosionsgefährdeter Bereiche, in Zone 2 oder Zone 22
installieren.
• Bei Einsatz in Zone 2 bzw. Zone 22 das Gerät in ein Gehäuse einbauen.
• Bei Einsatz in Zone 2, 22 können an die eigensicheren Signalstromkreise
eigensichere Geräte der Zonen 1, 0, 21 und 20 angeschlossen werden.
• Das Gerät nur an Betriebsmittel anschließen, in denen keine höheren Spannungen als
253 V AC (50 Hz) auftreten können.
• An die Ex i Stromkreise können auch Geräte der Gruppe M1 angeschlossen werden.
• Stromkreise der Zündschutzart "Ex i", die mit Stromkreisen anderer Zündschutzarten
betrieben wurden, dürfen danach nicht mehr als Stromkreise der Zündschutzart "Ex i"
betrieben werden.
Inbetriebnahme, Wartung, Reparatur
• Inbetriebnahme und Instandsetzung nur durch qualifizierte und autorisierte Personen
(siehe Abschnitt "Qualifikation des Personals") durchführen lassen.
• Vor Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
• Nur Wartungsarbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind.

159896 / 914660310010
2018-09-06·BA00·III·de·04
Funktion und Geräteaufbau
7
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146

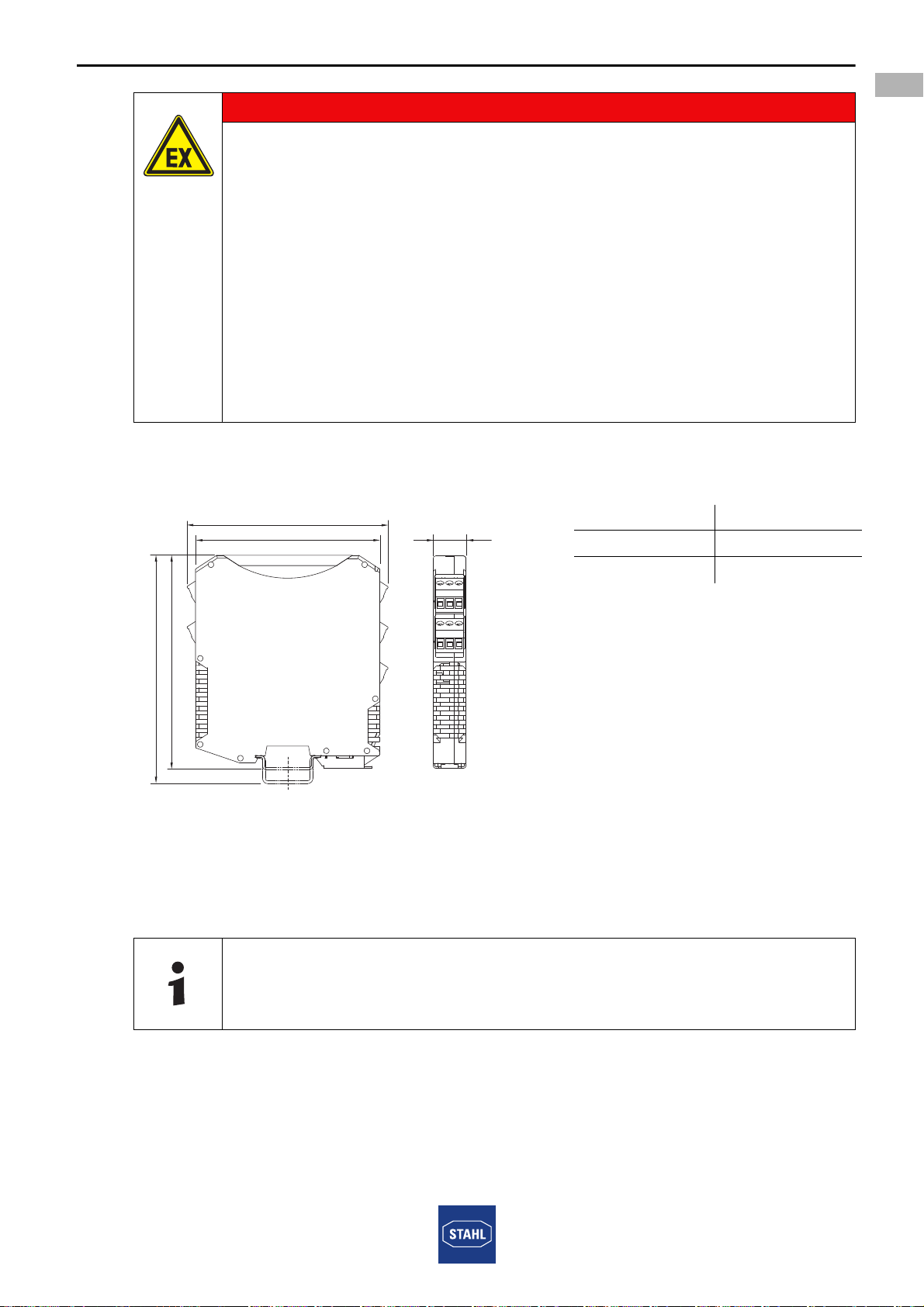

3.4 Umbauten und Änderungen
4 Funktion und Geräteaufbau
4.1 Funktion
Einsatzbereich
Der Frequenzmessumformer wird zur Überwachung von Drehzahlen rotierender
Maschinen oder Anlagenteile in explosionsgefährdeten Bereichen eingesetzt.
Der angeschlossene Sensor oder Kontakt kann in der Zone 0, 1 oder Div 1, 2 installiert
werden. Das Gerät ist für den Einsatz in der Zone 2 und 22 sowie außerhalb
explosionsgefährdeter Bereiche zugelassen.
Arbeitsweise
Der Frequenzmessumformer wandelt eigensichere, binäre Eingangssignale in
ein frequenzproportionales Analogsignal (nicht eigensicher) um. Als Signalgeber
können Initiatoren nach IEC/EN 60947-5-6 (NAMUR) oder potenzialfreie Kontakte /
Optokoppler-Ausgänge mit entsprechender Widerstandsbeschaltung eingesetzt werden.
Die Variante 9146/10-11-12 bietet zusätzlich die Funktion Grenzwertausgang oder
Impulsweiterschaltung an.
GEFAHR
Explosionsgefahr durch Umbauten und Änderungen am Gerät!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nicht umbauen oder verändern.
Für Schäden, die durch Umbauten und Änderungen entstehen, besteht keine
Haftung und keine Gewährleistung.
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur entsprechend den in dieser Betriebsanleitung
festgelegten Betriebsbedingungen verwenden.
• Gerät nur entsprechend dem in dieser Betriebsanleitung
genannten Einsatzzweck verwenden.

Funktion und Geräteaufbau
8159896 / 914660310010
2018-09-06·BA00·III·de·04
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146

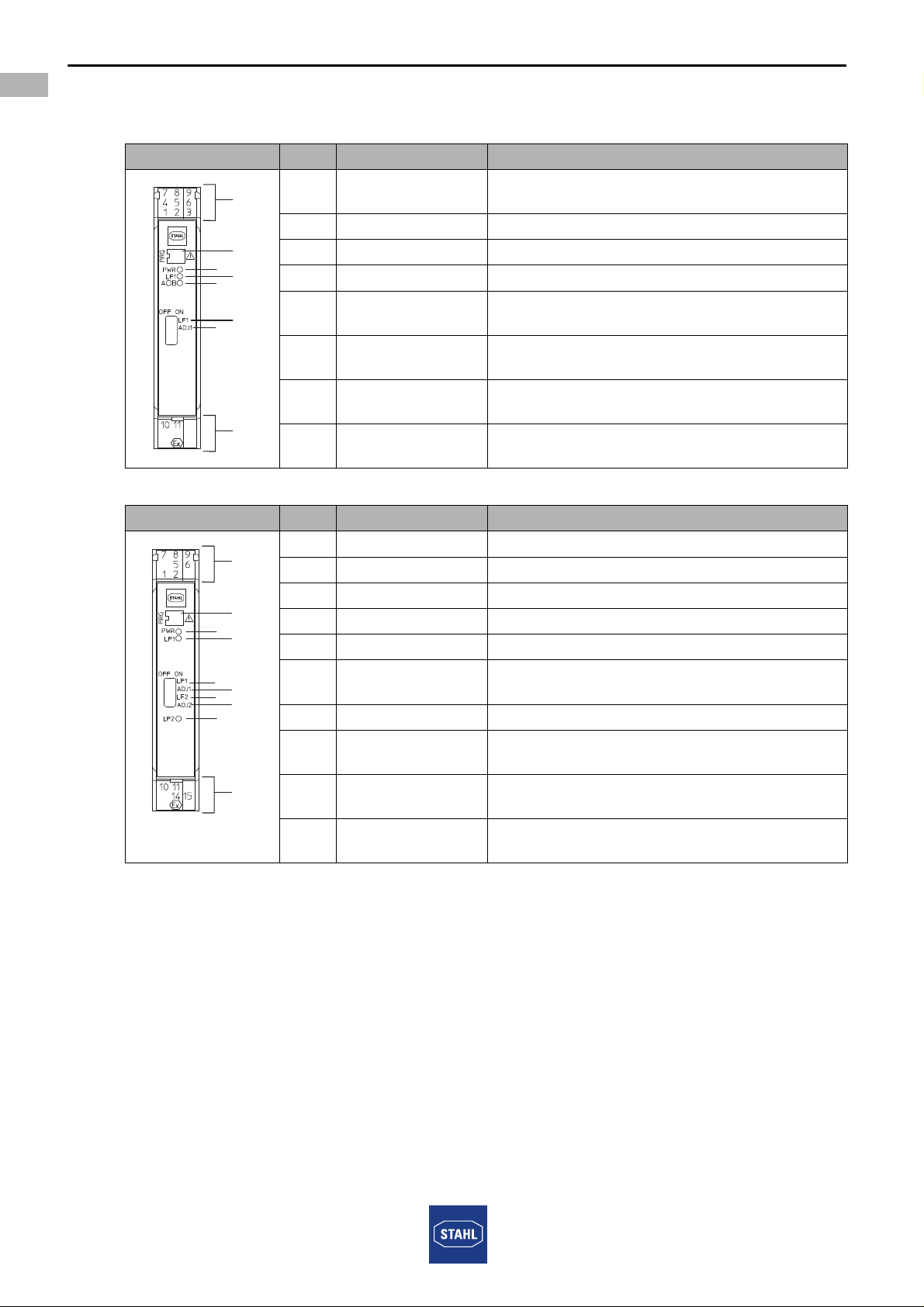

4.2 Geräteaufbau
Typ 9146/10-11-12, 1-kanalig
Typ 9146/20-11-11, 2-kanalig
#Gerätelement Beschreibung
07420E00
1 Schwarze/
grüne Klemmen
Anschlussklemmen für den sicheren Bereich
2 LED "PWR", grün Anzeige Hilfsenergie
3 LED "LF1", rot Anzeige Leitungsfehlererkennung
5 DIP-Schalter "LF1" Aktivierung Leitungsfehlererkennung
6 DIP-Schalter
"ADJ1"
Manuelles Zurücksetzen der Zählerfunktion
9 Blaue Klemmen Anschlussklemmen für den Ex-Bereich
(eigensicher Ex i)
10 Parametrier-
schnittstelle
Konfiguration des Geräts mittels Software
"ISpac Wizard" Typ 9199
11 LED "A", "B", gelb Anzeige für Grenzwertkontakte
#Gerätelement Beschreibung
07421E
1 Schwarze Klemmen Anschlussklemmen für den sicheren Bereich
2 LED "PWR", grün Anzeige Hilfsenergie
3 LED "LF1", rot Anzeige Leitungsfehlererkennung für Kanal 1
4 LED "LF2", rot Anzeige Leitungsfehlererkennung für Kanal 2
5 DIP-Schalter "LF1" Aktivierung Leitungsfehlererkennung für Kanal 1
6 DIP-Schalter
"ADJ1"
Manuelles Zurücksetzen der Zählerfunktion für
Kanal 1
7 DIP-Schalter "LF2" Aktivierung Leitungsfehlererkennung für Kanal 2
8 DIP-Schalter
"ADJ2"
Manuelles Zurücksetzen der Zählerfunktion für
Kanal 2
9 Blaue Klemmen Anschlussklemmen für den Ex-Bereich
(eigensicher Ex i)
10 Parametrier-
schnittstelle
Konfiguration des Geräts mittels Software
"ISpac Wizard" Typ 9199
23
5
1
9
10
11
6
9146
23
5
1
9
10
6
4
78
9146

159896 / 914660310010
2018-09-06·BA00·III·de·04
Technische Daten
9
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
5 Technische Daten
Kennzeichnung
Typbezeichnung 9146/.0-11-1.
CE-Kennzeichnung C0158
Explosionsschutz
Global (IECEx)
Gas, Staub und
Bergbau
IECEx BVS 13.0095X
Ex nA nC [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
[Ex ia Ma] I
Europa (ATEX)
Gas, Staub und
Bergbau
BVS 05 ATEX E 171 X
E II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
E II (1) D [Ex ia Da] IIIC
E I (M1) [Ex ia Ma] I
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX, Kanada (cFM), Kasachstan (TR), Russland (TR), USA (FM),
Weißrussland (TR)
Schiffszertifikate DNV GL, CCS, EU RO MR
Sicherheitstechnische Daten
Max. Spannung Uo10,5 V
Max. Strom Io23,4 mA
Max. Leistung Po61,4 mW
Max. anschließbare
Kapazität Co
IIC 2,41 mF
IIB/IIIC 16,8 mF
IIA 75 mF
I95 mF
Max. anschließbare
Induktivität Lo
IIC 63 mH
IIB/IIIC 230 mH
IIA 450 mH
I600 mH
Innere Kapazität Civernachlässigbar
Innere Induktivität Livernachlässigbar
Sicherheits-
technische
Maximalspannung
253 V

Technische Daten
10 159896 / 914660310010
2018-09-06·BA00·III·de·04
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
Technische Daten
Elektrische Daten
Hilfsenergie
Nennspannung
UN
24 V DC
Spannungs-
bereich
18 ... 31,2 V
Restwelligkeit
innerhalb des
Spannungs-
bereichs
( 3,6 VSS
Nennstrom bei UN
1 Kanal 55 mA
2 Kanäle 75 mA
Leistungs-
aufnahme bei UN
1 Kanal 1,32 W
2 Kanäle 1,8 W
Verpolschutz ja
Ex i Eingang
Eingangssignal gemäß IEC/EN 60947-5-6 (NAMUR)
Strom für
EIN / AUS
EIN 2,1 mA
AUS 1,2 mA
Hysterese 0,2 mA
Leerlaufspannung 8,5 V
Kurzschlussstrom ( 8,5 mA
Eingangsfrequenz 0,001 ... 20000 Hz
Impulslänge /
-pause
25 ms
Auflösung < 0,1 % vom Messbereich
Ausgang
Ausgangssignal
(konfigurierbar)
0/4 ... 20 mA
Funktionsbereich 0 ... 20,5 mA
Anschließbarer
Lastwiderstand
0 ... 600 Ω
Betriebsarten Zähler, Periodenmessung, variable Torzeit

159896 / 914660310010
2018-09-06·BA00·III·de·04
Technische Daten
11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
Weitere technische Daten, siehe www.r-stahl.com.
Impulsausgang
Frequenzbereich 0 ... 5 kHz
Teilverhältnis
Eingang /
Ausgang
1:1 ... 1:20000
Schaltspannung ( ± 30 V
Schaltstrom ( 50 mA
Parametrierung mit Software ISpac Wizard
Aktivierter Impulsausgang beansprucht Schließerkontakt "B"
(siehe Anschlussbild)
Elektromagnetische
Verträglichkeit
Geprüft nach folgenden Normen und Vorschriften:
IEC/EN 61326-1 Einsatz im industriellen Bereich;
NAMUR NE 21
Umgebungsbedingungen
Umgebungs-
temperatur
Einzelgerät -40 ... +70 °C
Gruppenmontage -40 ... +60 °C
Einbaubedingungen beeinflussen die Umgebungstemperatur.
Bitte "Installationsanleitung Schaltschrank" beachten
Lagertemperatur -40 ... +80 °C
Relative Feuchte
(keine Betauung)
( 95 %
Verwendung in Höhe < 2000 m
Mechanische Daten
Anschluss
Technische Daten
Schraubklemmen Federzugklemmen
Anschluss einadrig
- starr
- flexibel
- flexibel mit Aderendhülsen
(ohne / mit Kunststoffhülse)
0,2 ... 2,5 mm2
0,2 ... 2,5 mm2
0,25 ... 2,5 mm2
0,2 ... 2,5 mm2
0,2 ... 2,5 mm2
0,25 ... 2,5 mm2
Anschluss zweiadrig
- starr
- flexibel
- flexibel mit Aderendhülsen
0,2 ... 1 mm2
0,2 ... 1,5 mm2
0,25 ... 1 mm2
–
–
0,5 ... 1 mm2

Projektierung
12 159896 / 914660310010
2018-09-06·BA00·III·de·04
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
6 Projektierung
7 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
8 Montage und Installation
Das Gerät ist – bei Einbau in ein entsprechend geeignetes Feldgehäuse – für den Einsatz
in explosionsgefährdeten Bereichen der Zone 2 und Zone 22 oder im sicheren Bereich
zugelassen.
HINWEIS
Ausfall der installierten Geräte im Schaltschrank durch zu hohe
Umgebungstemperatur!
Nichtbeachten kann zu Sachschäden führen.
• Schaltschrank so aufbauen und einrichten, dass er immer innerhalb des
zulässigen Temperaturbereichs betrieben wird.
• "Installationsanleitung Schaltschrank" sorgfältig beachten.
Detaillierte Angaben zur Projektierung finden Sie in der
"Installationsanleitung Schaltschrank" (Download über www.r-stahl.com,
Produktdokumentation, Unterpunkt "Projektierung").
GEFAHR
Explosionsgefahr bei Installation ohne Feldgehäuse!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen!
• Bei Einsatz in Zone 2 oder Zone 22 ist das Gerät in ein
schützendes Gehäuse oder einen Schrank entsprechend der
IEC/EN 60079-0 einzubauen, die eine geeignete Schutzart bieten.
• Bei Einsatz in Zone 2 und im sicheren Bereich ist ein Gehäuse mit
mindestens IP54 erforderlich.
• Bei Einsatz in Zone 22 ist ein Gehäuse mit mindestens
IP64 erforderlich.

159896 / 914660310010
2018-09-06·BA00·III·de·04
Montage und Installation
13
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
8.1 Maßangaben / Befestigungsmaße
8.2 Montage / Demontage, Gebrauchslage
8.2.1 Montage / Demontage pac-Bus
Der pac-Bus ist ein Zubehör, das die Verdrahtung der Hilfsenergie und das Auslesen der
Sammelfehlermeldung vereinfacht.
GEFAHR
Explosionsgefahr durch falsche Installation des Geräts!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Installation strikt nach Anleitung und unter Berücksichtigung der
nationalen Sicherheits- und Unfallverhütungsvorschriften
durchführen, damit der Explosionsschutz erhalten bleibt.
• Das elektrische Gerät so auswählen bzw. installieren, dass der
Explosionsschutz aufgrund äußerer Einflüsse nicht beeinträchtigt
wird, z.B. Druckbedingungen, chemische, mechanische,
thermische, elektrische Einflüsse sowie Schwingungen, Feuchte,
Korrosion (siehe IEC/EN 60079-14).
• Gerät nur durch geschultes und mit den einschlägigen Normen
vertrautes Fachpersonal installieren lassen.
Maßzeichnungen (alle Maße in mm [Zoll] – Änderungen vorbehalten
09685E00
Die Komponenten für den pac-Bus Typ 9194 müssen separat bestellt
werden.
X
122 4 80[, ]
114,5 4 51[, ]
99 3 90[, ] 17,6 [0,69]
Maß X
Schraubklemmen 108 mm [4,25″]
Federzugklemmen 128 mm [5,08″]

Montage und Installation
14 159896 / 914660310010
2018-09-06·BA00·III·de·04
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
Montage
Demontage
• In umgekehrter Reihenfolge wie bei Montage vorgehen.
8.2.2 Montage / Demontage von Gerät auf Hutschiene und pac-Bus
Montage auf Hutschiene
Montage auf pac-Bus
Demontage
07392E00 07391E00 15551E00
Gewünschte Anzahl der
pac-Bus-Elemente
zusammenstecken.
pac-Bus-Elemente auf
Hutschiene aufrasten.
Klemmenset am Anfang
und am Ende einstecken.
06886E00
• Gerät an die Hutschiene ansetzen:
Aussparung des Gehäuses dabei auf die Außenkante der
Hutschiene setzen.
• Gerät auf Hutschiene aufrasten.
• Beim Aufschwenken des Geräts auf die Hutschiene
darauf achten, dass es nicht verkantet.
15554E00
Der pac-Bus ist mit einer Codierleiste und das Gerät mit einem
entsprechenden Codierschlitz versehen.
• Gerät wie im dargestellten Bild ansetzen:
Aussparung des Gehäuses dabei auf die Außenkante der
Hutschiene setzen.
• Gerät auf pac-Bus aufrasten.
06881E00
• Fußriegel mit dem Schraubendreher etwas
herausziehen.
• Gerät herausschwenken.

159896 / 914660310010
2018-09-06·BA00·III·de·04
Montage und Installation
15
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146

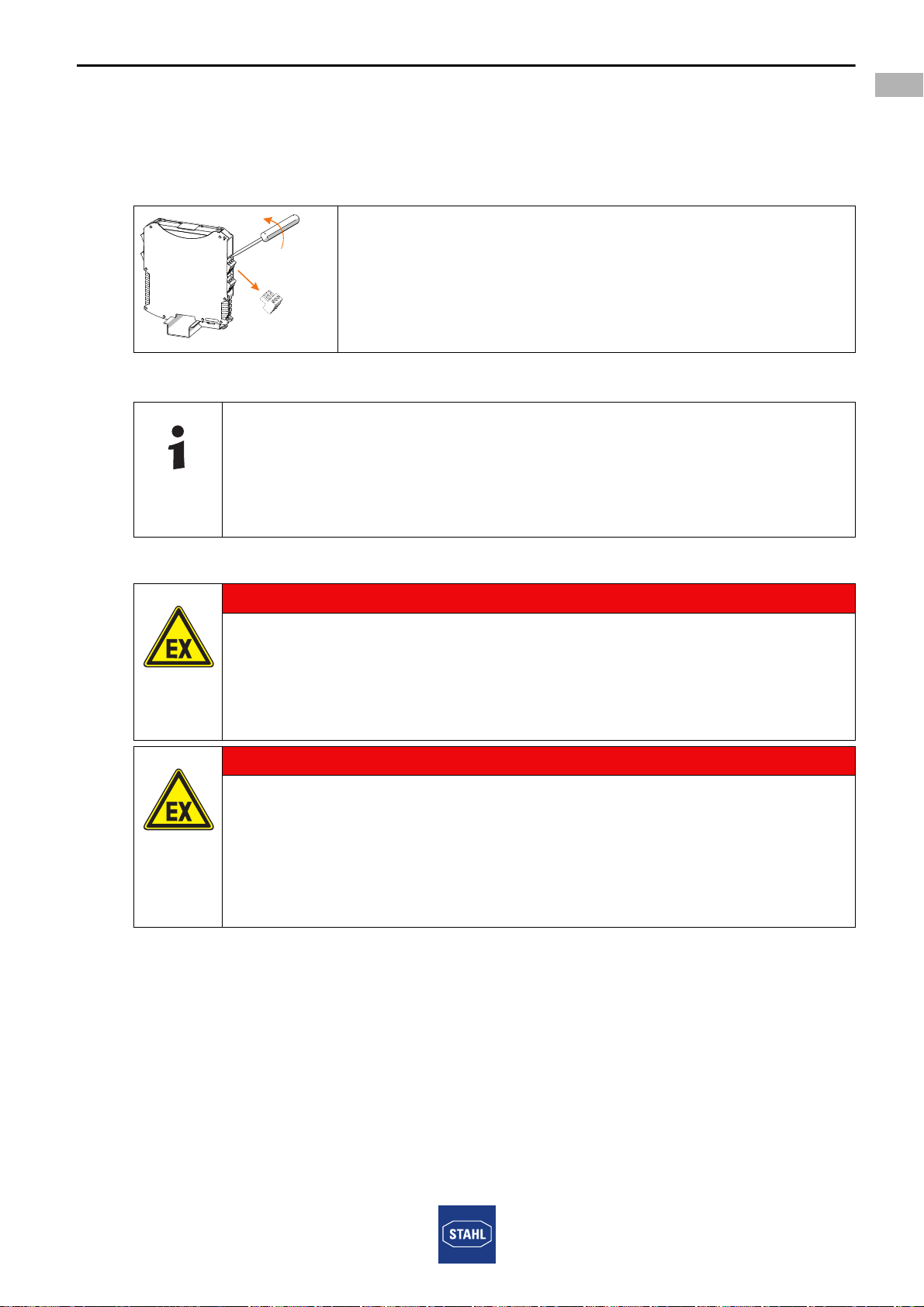

8.2.3 Montage / Demontage steckbare Klemmen
Montage
• Klemme in Gerät stecken, bis Klemme einrastet.
Demontage
8.3 Installation
8.3.1 Elektrische Anschlüsse
8.3.2 Prinzipschaltbilder
Siehe Geräteaufdruck.
10859E00
• Schraubendreher hinter Klemme ansetzen.
• Klemme herausdrücken.
Bei Betrieb unter erschwerten Bedingungen wie insbesondere auf Schiffen
sind zusätzliche Maßnahmen zur korrekten Installation je nach Einsatzort zu
treffen. Weitere Informationen und Anweisungen hierzu erhalten Sie gerne
auf Anfrage von Ihrem zuständigen Vertriebskontakt.
GEFAHR
Explosionsgefahr durch zu hohe Spannung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur an Betriebsmittel mit interner Spannung
Um: max. 253 V AC / 50 Hz anschließen.
• Gerät nur an eigensichere Klemmen anschließen.
GEFAHR
Explosionsgefahr durch falsche sicherheitstechnische Werte des
Geräts oder angeschlossener Feldgeräte!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Sicherheitstechnische Werte des Geräts und angeschlossener
Feldgeräte entsprechend der nationalen Installationsvorschriften
prüfen.

Parametrierung und Inbetriebnahme
16 159896 / 914660310010
2018-09-06·BA00·III·de·04
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
8.3.3 Anschluss von Kontakten
Beschaltung zur Leitungsfehlererkennung bei spannungsfreien Kontakten am Eingang:
8.3.4 Anschluss der Speisung
9 Parametrierung und Inbetriebnahme
Vor Inbetriebnahme Folgendes sicherstellen:
• Vorschriftsmäßige Installation des Gerätes.
• Richtiger Anschluss der Kabel.
• Keine Schäden am Gerät und an Anschlusskabeln.
• Fester Sitz der Schrauben an den Klemmen.
Richtiges Anzugsdrehmoment: 0,5 ... 0,6 Nm.
9.1 Austausch des Geräts
• Bei Austausch gegen baugleiches Gerät gegebenenfalls DIP-Schalter neu einstellen.
9.2 Parametrierungen
Siehe Handbuch 9146.
Schaltbild
15529E
Kurzschlusserkennung: 1 k Ω in Reihe
Drahtbrucherkennung: 10 k Ω parallel
Die Beschaltung zur Leitungsfehlererkennung in unmittelbarer Nähe des
Kontaktes vornehmen.
Art der Versorgung Anschluss
Direkte Versorgung des Geräts über 24 V-Anschluss Grüne Klemme "7+" und "9-"
Versorgung über pac-Bus Pac-Bus-Klemme "1+" und "2-"
GEFAHR
Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation prüfen.
• Nationale Bestimmungen einhalten.
1 k
10 k

159896 / 914660310010
2018-09-06·BA00·III·de·04
Betrieb
17
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
10 Betrieb
10.1 Betrieb
Einstellmöglichkeiten während des Betriebs
Genauere Beschreibung zur Funktion der DIP-Schalter und den Einstellmöglichkeiten
über die Software "ISpac Wizard", siehe Kapitel "Parametrierung und Inbetriebnahme".
10.2 Anzeigen
Entsprechende LEDs am Gerät zeigen den Betriebszustand des Geräts an
(siehe auch Kapitel "Funktion und Geräteaufbau").
Die Änderung der Einstellungen für die verschiedenen Betriebsarten bzw. die
Leitungsfehlererkennung über Software "ISpac Wizard" oder DIP-Schalter ist
im Betrieb auch in der Zone 2 und bei angeschlossenen, eigensicheren
Eingangssignalen zulässig.
LED Farbe LED "EIN" LED "AUS"
LED "PWR" grün Gerät wird mit Hilfsenergie versorgt Gerät ist nicht in Betrieb,
Spannungsversorgung nicht
vorhanden
LED "LF1" rot Leitungsfehler auf Signal von Kanal 1 kein Leitungsfehler auf Signal von
Kanal 1
LED "LF2" rot Leitungsfehler auf Signal von Kanal 2 kein Leitungsfehler auf Signal von
Kanal 2
LED "A" gelb Grenzwert A über- oder unterschritten.
Grenzwertkontakt hat geschaltet.
Grenzwert A nicht über- oder
unterschritten.
Grenzwertkontakt ist in Ruheposition.
LED "B" gelb Grenzwert B über- oder unterschritten.
Grenzwertkontakt hat geschaltet.
Grenzwert B nicht über- oder
unterschritten.
Grenzwertkontakt ist in Ruheposition.

Instandhaltung, Wartung, Reparatur
18 159896 / 914660310010
2018-09-06·BA00·III·de·04
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
10.3 Fehlerbeseitigung
Bei der Fehlerbeseitigung folgenden Fehlersuchplan beachten:
Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt:
• An R. STAHL Schaltgeräte GmbH wenden.
Zur schnellen Bearbeitung folgende Angaben bereithalten:
• Typ und Seriennummer des Geräts
• Kaufdaten
• Fehlerbeschreibung
• Einsatzzweck (insbesondere Eingangs-/Ausgangsbeschaltung)
11 Instandhaltung, Wartung, Reparatur
11.1 Instandhaltung
• Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften
entnehmen.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
Bei der Instandhaltung des Geräts mindestens folgende Punkte prüfen:
• fester Sitz der untergeklemmten Leitungen,
• Rissbildung und andere sichtbare Schäden am Gerätegehäuse und / oder
Schutzgehäuse,
• Einhaltung der zulässigen Umgebungstemperaturen,
• bestimmungsgemäße Funktion.
Fehler Fehlerursache Fehlerbehebung
LED "PWR" erloschen • Hilfsenergie ausgefallen
• Gerätesicherung defekt
• Hilfsenergieversorgung
verpolt
•
Polarität der Hilfsenergieversorgung
kontrollieren.
• Verdrahtung der Hilfsenergieversorgung
kontrollieren.
• Bei defekter Sicherung das Gerät zur
Reparatur geben.
LED "PWR" blinkt
dauerhaft
Gerät defekt Gerät zur Reparatur einschicken
Ausgangssignale
fehlerhaft
• Sensor falsch
angeschlossen
• Falsche DIP-Schalter
Einstellung
• Gerät ist PC-programmiert,
DIP-Schalter stehen aber
nicht in der OFF-Stellung
• Anschlüsse kontrollieren
• DIP-Schalter richtig einstellen
LED "LF1"/"LF2"
leuchtet
• Schaltelement nicht korrekt
angeschlossen
• Schaltelement funktioniert
nicht entsprechend
NAMUR
• Korrekte Verdrahtung des
Schaltelementes sicherstellen.
• Spannungsfreie Kontakte
entsprechend mit zusätzlichen
Widerständen beschalten.
LED "LF1"/"LF2" blinkt Messbereich verlassen Messbereich entsprechend konfigurieren

159896 / 914660310010
2018-09-06·BA00·III·de·04
Instandhaltung, Wartung, Reparatur
19
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
11.2 Wartung
Das Gerät benötigt keine regelmäßige Wartung.
11.3 Reparatur
11.4 Rücksendung
• Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL
durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen.
Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von
R. STAHL zur Verfügung.
• Kundenservice persönlich kontaktieren.
oder
• Internetseite www.r-stahl.com aufrufen.
• Unter "Support" > "RMA Formular" > "RMA-Schein anfordern" wählen.
• Formular ausfüllen und absenden.
Bestätigung erfolgt. Der STAHL-Kundenservice meldet sich bei Ihnen.
Nach Rücksprache erhalten Sie einen RMA-Schein.
• Gerät zusammen mit dem RMA-Schein in der Verpackung an die
R. STAHL Schaltgeräte GmbH senden (Adresse siehe Abschnitt 1.1).
Die geltenden nationalen Bestimmungen im Einsatzland beachten.
GEFAHR
Explosionsgefahr durch unsachgemäße Reparatur!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Reparaturen an den Geräten ausschließlich durch
R. STAHL Schaltgeräte GmbH ausführen lassen.

Reinigung
20 159896 / 914660310010
2018-09-06·BA00·III·de·04
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Frequenzmessumformer
Feldstromkreis Ex i
Reihe 9146
12 Reinigung
• Zur Vermeidung elektrostatischer Aufladung dürfen die Geräte in
explosionsgefährdeten Bereichen nur mit einem feuchten Tuch gereinigt werden.
• Bei feuchter Reinigung: Wasser oder milde, nicht scheuernde, nicht kratzende
Reinigungsmittel verwenden.
• Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
13 Entsorgung
• Nationale und lokal gültige Vorschriften und gesetzliche Bestimmungen zur
Entsorgung beachten.
• Materialien getrennt dem Recycling zuführen.
• Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen
sicherstellen.
14 Zubehör und Ersatzteile
HINWEIS
Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile.
Nichtbeachten kann Sachschaden verursachen!
• Nur Original-Zubehör und Original-Ersatzteile der
R. STAHL Schaltgeräte GmbH verwenden.
Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.r-stahl.com.
