Standby L52 User manual

Factory settings | Fabriksinställningar | Werkseinstellungen | Réglages d'usine
Flash pattern
Blinkmönster
Blitzmuster
Mode ash
Sync mode
Synkläge
Syncmodus
Mode sync
EN Double
SV Dubbel
DE Doppel
FR Double
EN Simultaneous
SV Simultant
DE Gleichzeitig
FR Simultané
EN To change the settings, see next page. SV För att ändra inställningarna, se nästa sida. DE Informationen zum Ändern der
Einstellungen nden Sie auf der nächsten Seite. FR Pour changer les réglages, voir la page suivante.
Included | Inkluderat | Enthalten | Inclus
L52
45257021
45267021
45277021
45287021 x2
x2
x1
x1
x1
45257002
x2
x2
x1x1
x1
L52
45257022
45287022
45257012
Connections | Inkoppling | Anschlussbeschreibung | Connexions
+
–
Red / Röd / Rot / Rouge
5A
+10-30V DC
Black / Svart / Schwarz / Noir
White / Vit /
Weiß / Blanc
Blue / Blå / Blau / Bleu
I/O
I/O
−+
−+
EN Connections when using the factory ash pattern. For connections when using another ash pattern, see online manual. SE
Inkoppling vid användning av fabriksinställt blinkmönster. För inkoppling vid användning av annat blinkmönster, se onlinemanual.
DE Anschlussbeschreibung bei Verwendung das werkseitige Blitzmuster. Für Anschlussbeschreibung bei Verwendung ein anderes
Blitzmuster, lesen Sie das Online-Handbuch. FR Connexions pour fonctionnement en mode ash d'usine. Connexions pour
fonctionnement avec un autre mode ash, voir le manuel en ligne. www.standby.eu/support/manuals
Installation | Montering | Einbau | Installation
Ø19mm
2x Ø3.5mm
102 ± 0.15mm
Ø19mm
102 ±
0.15mm
2x Ø3.5mm
L52 Lamp - Quick Guide
AM452G www.standby.eu © Standby AB

Conguration of ash pattern | Inställning av blinkmönster | Konguration von
Blitzmuster | Conguration du mode ash
+
–
Red / Röd / Rot / Rouge
5A
+10-30V DC
Black / Svart / Schwarz / Noir
≥2 Sec /
1-6 Sec / Sek
White / Vit /
Weiß / Blanc Sek
White / Vit / Weiß / Blanc
EN For all available ash patterns, see online manual. SE För alla tillgängliga blinkmönster, se onlinemanual. DE Für
alle verfügbaren Blitzmuster, lesen Sie das Online-Handbuch. FR Pour tous les modes ash, voir le manuel en
ligne. www.standby.eu/support/manuals
Conguration of sync mode | Inställning av synkläge |Konguration von Syncmodus |
Conguration du mode sync
+
–
Red / Röd / Rot / Rouge
5A
+10-30V DC
Black / Svart / Schwarz / Noir
≥2 Sec /
1-6 Sec / Sek
White / Vit /
Weiß / Blanc Sek
Blue / Blå / Blau / Bleu
EN For all available sync modes, see online manual. SE För alla tillgängliga synklägen, se onlinemanual. DE Für alle verfügbaren
Syncmodi, lesen Sie das Online-Handbuch. FR Pour tous les modes sync, voir le manuel en ligne. www.standby.eu/support/
manuals

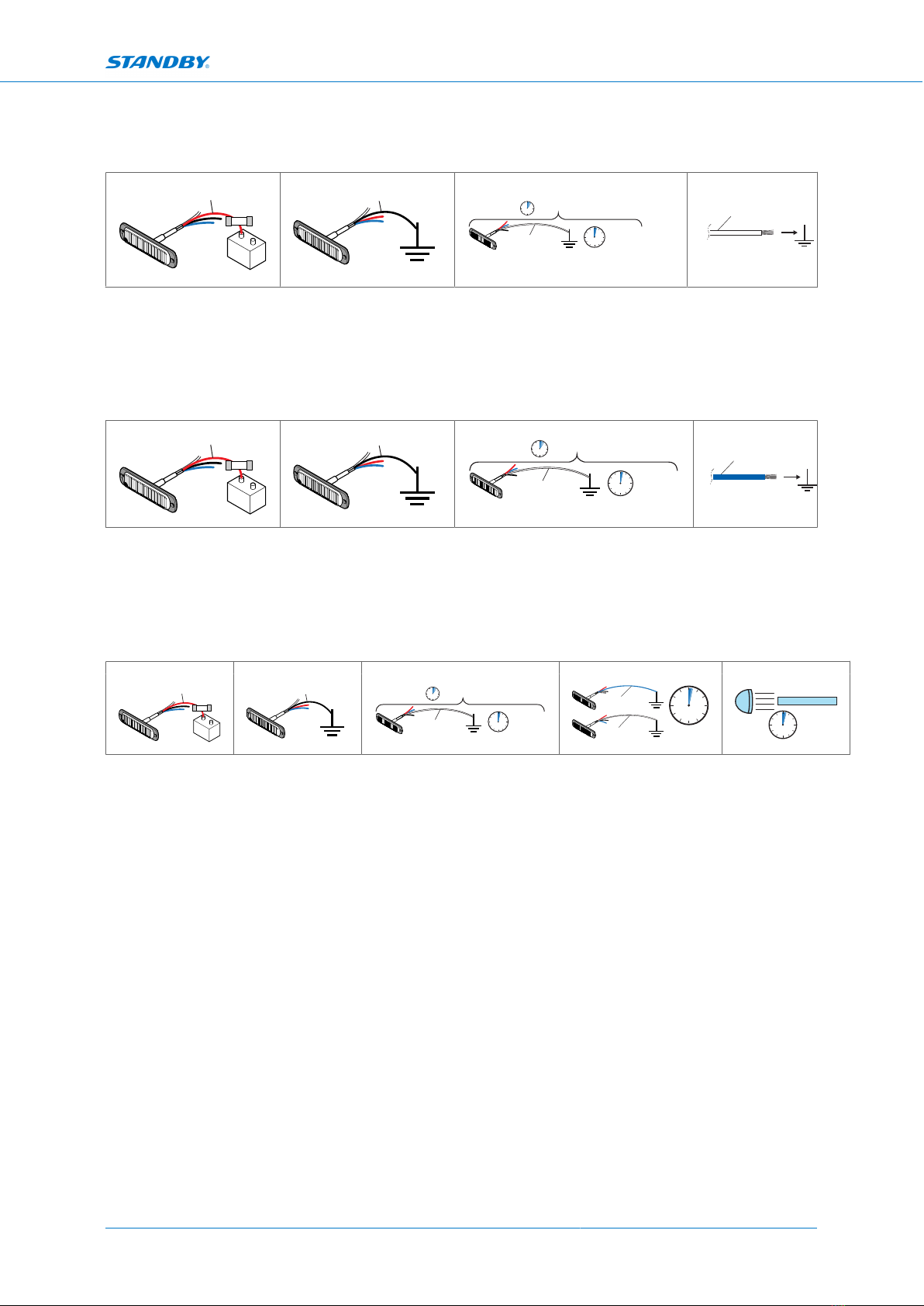

Reset to factory settings | Fabriksåterställning | Zurücksetzen auf Werkseinstellungen |
Restaurer les réglages d'usine
12 3 4 5
+
–
Red / Röd / Rot / Rouge
5A
+10-30V DC
Black / Svart / Schwarz / Noir
≥2 Sec /
1-6 Sec / Sek
White / Vit /
Weiß / Blanc Sek
≥2 Sec / Sek
White / Vit /
Weiß / Blanc
Blue / Blå /
Blau / Bleu
2-3 Sec / Sek
EN Flash pattern: Double. Sync mode: Simultaneous. SV Blinkmönster: Dubbel. Synkläge: Simultant. DE Blitzmuster: Doppel.
Syncmodus: Gleichzeitig. FR Mode ash: Double. Mode sync: Simultané.
L52 Lamp - Quick Guide
