Steinberg Systems SBS-ZW-5001 User manual

BEDIENUNGSANLEITUNG
ZÄHLWAAGE
USER MANUAL
COUNTING SCALE
INSTRUKCJA OBSŁUGI
WAGA LICZĄCA
NÁVOD K POUŽITÍ
POČÍTACÍ VÁHA
MANUEL D´UTILISATION
BALANCE COMPTEUSE
ISTRUZIONI PER L’USO
BILANCIA CONTAPEZZI
MANUAL DE INSTRUCCIONES
BALANZA CUENTAPIEZAS
HASZNÁLATI ÚTMUTATÓ
DARABSZÁMLÁLÓ MÉRLEG
BRUGSANVISNING
TÆLLEVÆGT
DE | EN | PL | CZ | FR | IT | ES | HU | DA
SBS-ZW-5001 SBS-ZW-0075

DE
Produktname:
Zählwaage
EN
Product name:
Counting scale
PL
Nazwa produktu:
Waga licząca
CZ
Název výrobku
Počítací váha
FR
Nom du produit:
Balance compteuse
IT
Nome del prodotto:
Bilancia contapezzi
ES
Nombre del producto:
Balanza cuentapiezas
HU
Termék neve
Darabszámláló mérleg
DA
Produktnavn
Tællevægt
DE
Modell:
SBS-ZW-5001
SBS-ZW-0075
EN
Product model:
PL
Model produktu:
CZ
Model výrobku
FR
Modèle:
IT
Modello:
ES
Modelo:
HU
Modell
DA
Model
DE
Hersteller
expondo Polska sp. z o.o. sp. k.
EN
Manufacturer
PL
Producent
CZ
Výrobce
FR
Fabricant
IT
Produttore
ES
Fabricante
HU
Termelő
DA
Producent
DE
Anschrift des Herstellers
ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU
EN
Manufacturer Address
PL
Adres producenta
CZ
Adresa výrobce
FR
Adresse du fabricant
IT
Indirizzo del produttore
ES
Dirección del fabricante
HU
A gyártó címe
DA
Producentens adresse

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir
arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern.
Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle
Bedienungsanleitung ist die englische Version. Etwaige Abweichungen
oder Unterschiede in der Übersetzung sind weder bindend noch haben
sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von
Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der
Bedienungsanleitung
aufkommen, beziehen Sie sich bitte auf die
englische Version dieser Inhalte. Sie ist die offizielle Version.
Technische Daten
Beschreibung des Parameters
Parameterwert
Produktname
Zählwaage
Modell
SBS-ZW-5001
SBS-ZW-0075
Batterie
6 V DC / 4,5 Ah
Versorgungsquelle
12 VDC / 1 A
Max. Belastung
50 kg
7,5 kg
Mindestlast
40 gr
4 gr
Auflösung
2 gr
0,2 g
1. Allgemeine Beschreibung
Dieses Handbuch soll Sie bei der sicheren und zuverlässigen Verwendung unterstützen.
Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der
neuesten Technologien und Komponenten und unter Einhaltung der höchsten
Qualitätsstandards entwickelt und hergestellt.
VOR BEGINN DER ARBEITEN IST DIESE
BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU
VERSTEHEN.
Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät
gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die
technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten
Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die
Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der
Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das
Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Symbolerklärung
Das Produkt entspricht den Anforderungen der einschlägigen
Sicherheitsnormen.
Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
Recycelbares Produkt.
VORSICHT! oder ACHTUNG! oder NICHT VERGESSEN! eine gegebene
Situation beschreiben
(allgemeines Warnzeichen).
ACHTUNG! Warnung vor Stromschlag!
ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur
der Veranschaulichung und können in
einigen Details vom
tatsächlichen Aussehen des Produkts abweichen.
2. Anwendungssicherheit
ACHTUNG!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Die
Nichtbeachtung der Sicherheitshinweise und Anweisungen
kann zu Stromschlag, Brand und/oder schweren Verletzungen
oder zum Tod führen.
Der Begriff „Gerät“ oder „Produkt“ in den Warnhinweisen und in der Beschreibung der
Anleitung bezieht sich auf
Zählwaage.
2.1. Elektrische Sicherheit
a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt
sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und
passende Steckdosen vermindern das Risiko eines Stromschlags.
b) Der Kontakt zu geerdeten oder masseführenden Elemente, wie Rohre,
Heizkörper, Herde und Kühlschränke, muss vermieden werden. Es besteht ein
erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist und das Gerät

berührt, während es direktem Regen, nasser Fahrbahn oder bei der Arbeit in
einer feuchten Umgebung ausgesetzt ist. Das Eindringen von Wasser in das
Gerät erhöht das Risiko einer Beschädigung des Geräts und eines
Stromschlags.
c) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
d) Das Netzkabel darf nicht zweckentfremdet verwendet werden. Benutzen Sie
das Kabel nicht, um das Gerät zu transportieren oder den Stecker
herauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und
beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das
Risiko eines Stromschlags.
e) Wenn Sie das Gerät im Freien betreiben, verwenden Sie ein
Verlängerungskabel, das für den Einsatz im Freien geeignet ist. Die
Verwendung eines für den Gebrauch im Freien vorgesehenen
Verlängerungskabels vermindert das Risiko eines Stromschlags.
f) Wenn Sie es nicht vermeiden können, das Produkt in einer feuchten
Umgebung zu verwenden, verwenden Sie einen Fehlerstromschutzschalter
(RCD), um das Produkt an das Stromnetz anzuschließen. Die Verwendung von
RCD verringert das Risiko eines Stromschlags.
g) Es ist verboten, das Gerät zu benutzen, wenn das Netzkabel beschädigt ist oder
sichtbare Verbrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von
einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt
werden.
h) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere
Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät
nicht auf nassen Oberflächen.
i) Tauchen Sie das Gerät beim Reinigen oder Verwenden niemals in Wasser oder
andere Flüssigkeiten.
j) Lassen Sie das Gerät nicht nass werden. Warnung vor Stromschlag!
k) Verwenden Sie nur das mitgelieferte Netzteil!
2.2. Sicherheit am Arbeitsplatz
a) Das Gerät nicht in einer explosionsgefährdeten Zone anwenden, z.B. beim
Vorhandensein von leichtbrennbaren Flüssigkeiten, Gasen oder Stäuben.
b) Wenn Sie Zweifel an der Funktionstüchtigkeit des Produkts haben oder wenn
es beschädigt ist, wenden Sie sich bitte an den Kundendienst des Herstellers.
c) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt
werden. Keine Reparaturen in Eigenregie durchführen!
d) Bei unbeabsichtigter Feuerentzündung oder im Brandfall dürfen nur
Trockenpulverlöscher oder Kohlendioxid (CO2)-Feuerlöscher verwendet
werden, um das Gerät unter Spannung zu löschen.
e) Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Soll
das Gerät an Dritte weitergegeben werden, muss auch die
Gebrauchsanweisung mit übergeben werden.

f) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der
Reichweite von Kindern auf.
Immer
beachten!
Schützen Sie Kinder und herumstehende Personen während Sie
die Maschine bedienen.
2.3. Eigenschutz
a) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit sorgende Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
b) Das Gerät ist kein Spielzeug. Kinder müssen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
2.4. Sicherer Umgang mit dem Gerät
a) Bewahren Sie nicht verwendete Geräte außerhalb der Reichweite von Kindern
und Personen auf, die mit dem Gerät oder dieser Bedienungsanleitung nicht
vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.
b) Halten Sie das Gerät in einem guten technischen Zustand. Im Falle einer
Beschädigung lassen Sie das Gerät vor der Benutzung reparieren.
c) Halten Sie das Gerät von Kindern fern.
d) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter
ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies
gewährleistet eine sichere Verwendung.
e) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die
werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht
gelöst werden.
f) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung
von Schmutz zu verhindern.
g) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und
Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt
werden.
h) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter
oder Bauweise des Geräts zu modifizieren.
i) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
j) Stellen Sie sicher, dass das Rad fest sitzt.
ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht
für den Benutzer beim Umgang mit dem Gerät trotz angemessener
Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher
Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder

Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und
gesunden Menschenverstand walten zu lassen.
3. Gebrauchsanweisung
Das Gerät dient zum Messen des Gewichts von Elementen, die auf die Pfanne
gelegt werden. Überschreiten Sie nicht die maximale Belastung der Waage - sie
kann beschädigt werden!
Für allerlei Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der
Anwender.
3.1. Produktübersicht

1.
GEWICHT - Zeigt das aktuelle Gewicht der Ladung auf der
Pfanne an.

2.
EINHEITSGEWICHT -
Zeigt das durchschnittliche oder
festgelegte Gewicht eines Elements an.
3.
TOTAL (PCS) – gibt die Gesamtzahl der Stücke auf der Pfanne
an.
4. kg/lb - Anzeige der aktuellen Wägeeinheit.
5. STB - das Gewicht wird stabilisiert.
6.
TARE - das Taragewicht der Verpackung. Es ist die Differenz
zwischen dem Gesamtgewicht der Ware mit Verpackung und
dem Gewicht der Ware ohne Verpackung. Die Tara wird
verwendet, um das Gewicht eines Gegenstands zu
entfernen, der nicht in die Gesamtgewichtsmessung
einbezogen werden soll.
7.
NULL - die Waage ist auf Null gestellt - es liegt keine Last auf
der Pfanne.
8. LOW BAT - Anzeige für niedrigen Batteriestand.
9.
NIEDRIGES PROBENGEWICHT – Schaltet sich ein, wenn das
Gewicht der Probeneinheit nicht groß genug für ein genaues
Wiegen ist.
10.
NIEDRIGER EINHEITSWERT – schaltet sich ein, wenn die
Anzahl der Proben für eine genaue Zählung nicht ausreicht.
11.

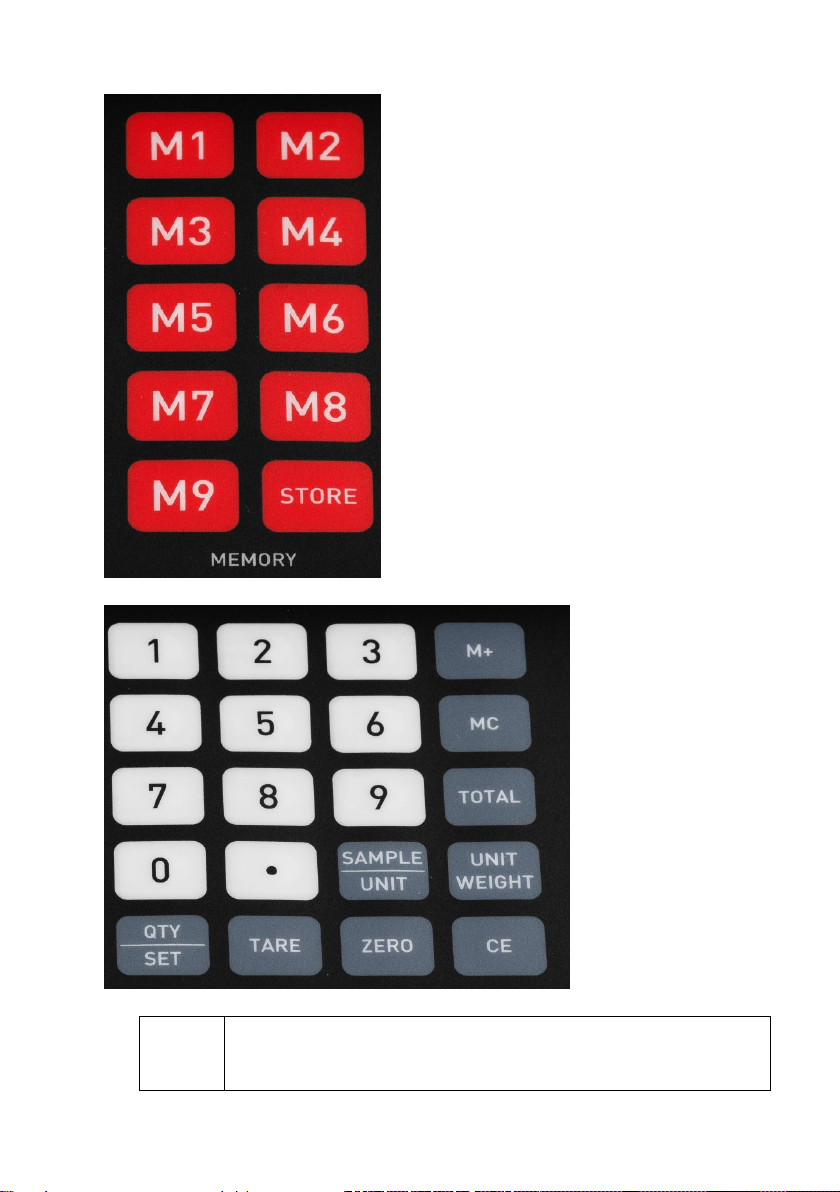

M1-M9 / STORE -
Tasten zum Speichern/Speichern der
eingegebenen Daten.
12.
0-9 - Tasten zum Einstellen numerischer Daten für die Anzahl
der Proben, das Probengewicht oder die Grenze der HI/LO-
Einstellungen.
13.
" .”(Dezimalpunkt) - wird verwendet, um die Dezimalstelle
des Probengewichts einzustellen.
14.
M+ -
Speichertaste, die beim Sammeln von Zähldaten
verwendet wird, diese Daten werden durch Drücken dieser
Taste gespeichert.

15. MC - Löschen von Daten aus dem Speicher.
16. TOTAL - Wird verwendet, um zwischen normalem Zählen
und Abrufen von Daten aus dem Speicher umzuschalten.
17. EINHEITSGEWICHT -
wird verwendet, um das bekannte
Gewicht eines Elements auf der Waage während des
normalen Betriebs einzustellen.
18. PROBENEINHEIT –
Wird verwendet, wenn die gezählten
Proben auf der Schale in den Waagenspeicher eingegeben
werden.
19. CE - wird verwendet, um numerische Setup-
Daten oder
vorherige Gewichtsdaten zu löschen.
20. ZERO - Waagen-Nullstellungstaste -
Die Nullfunktion
korrigiert im Wesentlichen den wahren Nullpunkt auf der
Waage und informiert sie darüber, dass sich nichts auf der
Waagschale befindet.
21. TARE - Waage tarieren.
22. QTY/SET - dient zum Umschalten zwischen normalem Zählen
und Mengenprüfbetrieb
3.2. Arbeitsvorbereitung
AUFSTELLUNG DES GERÄTS:
Die Umgebungstemperatur darf 40°C und die relative Luftfeuchtigkeit darf 85 %
nicht übersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute
Luftzirkulation gewährleistet ist. Ein Mindestabstand von 10 cm muss von allen
Seiten des Geräts eingehalten werden. Das Gerät muss von heißen Oberflächen
ferngehalten werden. Das Gerät immer auf einer ebenen, stabilen, sauberen,
feuerbeständigen und trockenen Oberfläche sowie außerhalb der Reichweite von
Kindern und Personen mit eingeschränkten geistigen, sensorischen oder
intellektuellen Fähigkeiten verwendet werden. Das Gerät sollte so aufgestellt
werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich,
dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild
übereinstimmt!
INSTALLATION DER GERÄTE

Damit die Waage richtig funktioniert, muss sie absolut eben sein. Die Waage ist mit
einem Nivellier- und Stellfuß zur Niveauregulierung ausgestattet, mit dem leichte
Höhenunterschiede und/oder eventuelle Unebenheiten des Untergrundes, auf dem
die Waage steht, ausgeglichen werden können.
Stellen Sie die Füße so ein, dass sich die Luftblase genau in der Mitte der
Durchstechflasche befindet.
Stellen Sie die Waage horizontal auf und richten Sie die Blase innerhalb der
Wasserwaage aus.
Für genaue Messungen nivellieren Sie die Waage nach jeder Neupositionierung
sorgfältig neu.

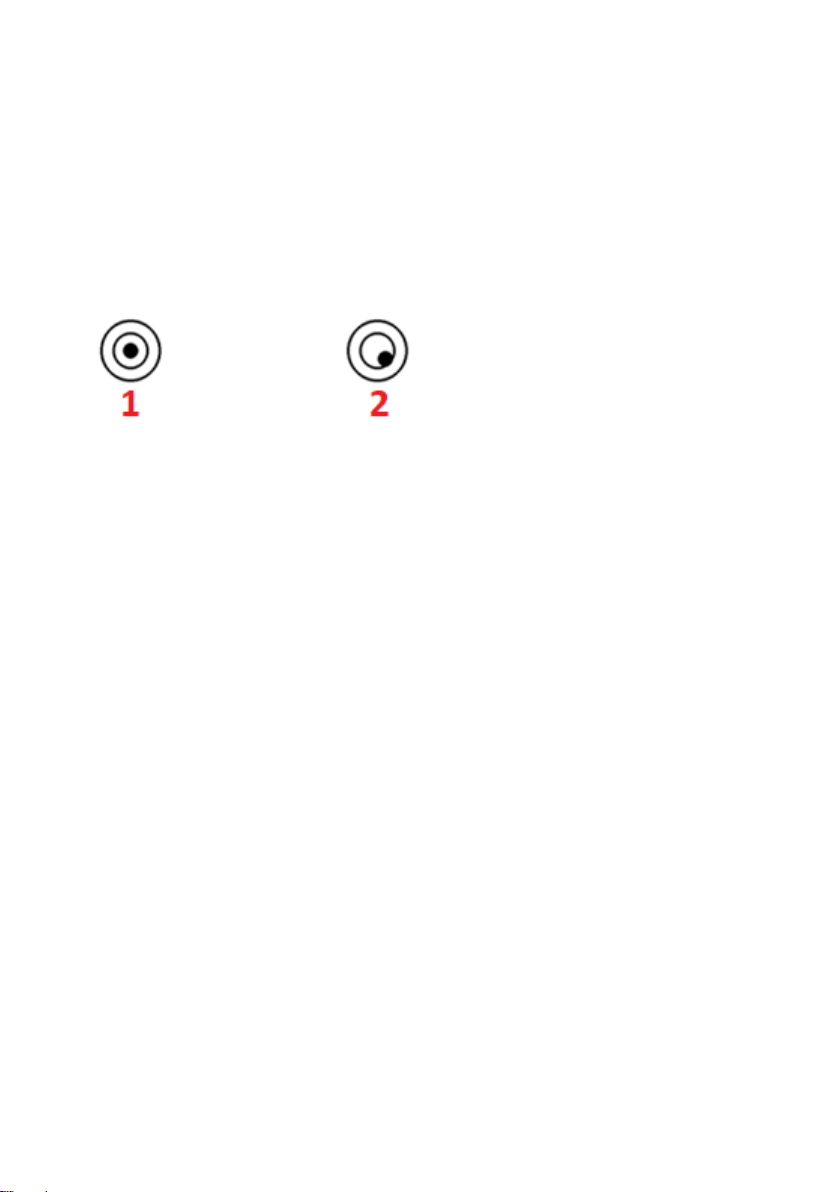

1 - die Waage ist richtig nivelliert
2 - Die Waage ist nicht richtig nivelliert
3.3. Arbeiten mit dem Gerät.
3.3.1. BEISPIELEINSTELLUNGEN
Es gibt zwei Methoden zum Einrichten von Proben:
•Einstellen der Anzahl (bei Zählen eines unbekannten Stückgewichts):
Legen Sie die gezählte Anzahl von X Proben auf die Schale, das Gesamtgewicht wird
angezeigt. Stellen Sie die Anzahl der X Proben mit den Zifferntasten ein und drücken
Sie die Taste SAMPLE/UNIT. UNIT WEIGHT auf dem Display zeigt das
durchschnittliche Gewicht der Probe an. TOTAL (PCS) auf dem Display zeigt die
Anzahl der Proben auf der Waage, es zeigt die Gesamtzahl der Stücke nach dem
Hinzufügen weiterer Proben.
•Stückgewicht einstellen (falls Stückgewicht bekannt):
Legen Sie die Proben auf die Waage. Geben Sie das durchschnittliche Stückgewicht
über die numerische Tastatur ein. Drücken Sie UNIT WEIGHT auf der Tastatur. Die
Gesamtstückzahl wird im Feld TOTAL (PCS) angezeigt. Nach dem Hinzufügen
weiterer Proben wird die Gesamtstückzahl angezeigt. Drücken Sie die CE-Taste, um
die Einstellungen zu löschen.
3.3.2. ALARMFUNKTION
HI (Obergrenze) /LO (Untergrenze) KONTROLLWÄGEN MIT ZÄHLEN
Die Waage verfügt über eine Kontrollfunktion, die dem Bediener mitteilt, dass die
Gesamtstückzahl die gewünschte Unter- und Obergrenze erreicht hat.

Beispiel: Wenn ein Bediener 1.000 Stück zählen möchte, können die Unter- und
Obergrenze auf 1.000 gesetzt werden durch:
Drücken Sie QTY/SET , um das Mengenalarmmenü aufzurufen.
Drücken Sie ZERO , um das Kontrollwägen einzuschalten – „ CH=ON “ auf dem
Display; Wenn „CH=OFF“ angezeigt wird, bedeutet dies, dass die quantitative
Alarmfunktion deaktiviert ist.
Um die unteren und oberen Zählgrenzen einzustellen, drücken Sie die TARE-Taste,
um die HI/LO-Grenzen auszuwählen. Beispiel: für „L = 990“ 990 auf dem Ziffernblock
eingeben, dann TARE um auf „H = 1010“ umzuschalten – 1010 auf dem Ziffernblock
eingeben.
Drücken Sie QTY/SET , um zu bestätigen und zum Zählmodus zurückzukehren. Der
Alarm piept bei weniger als 990 Stück und gibt bei 1010 Stück einen anderen Ton
aus.
3.3.3. SPEICHERFUNKTION
Nachdem Sie die Wägeeinheit (kg oder lb) ausgewählt haben, können Sie den
Einheitsgewichtswert über die Daten 0 ~ 9 eingeben und dann STORE drücken, um
das Einheitsgewicht zu bestätigen. Auf dem Display wird „c xxx“ angezeigt. Drücken
Sie innerhalb von 2 Sekunden M1 und die dritte Zeile des Displays zeigt „- - - -“ an.
Nun ist die Datenspeicherung für M1 abgeschlossen.
Drücken Sie CE , um den Speicher zu löschen und die zweite Zeile des Displays zeigt
0.
Wiederholen Sie die obigen Schritte, um die Daten für M2 ~ M9 zu speichern.
Drücken Sie M1 bis M9 , um das Einheitsgewicht aus dem Speicher abzurufen.
3.3.4. ALLGEMEINE FUNKTIONEN
Schalten Sie die Waage aus. Halten Sie die UNIT WEIGHT-Taste gedrückt, schalten
Sie dann die Waage ein und das Display zeigt ----- an. Dann wird in der ersten Zeile
b = ON/OFF (Beep), in der zweiten Zeile A-XX (automatische Abschaltung) und in der
dritten Zeile L = ON/OFF (Hintergrundbeleuchtung) angezeigt.
Drücken Sie QTY/SET , um die Signaltonfunktion zu aktivieren oder zu deaktivieren.
Drücken Sie TARE , um die automatische Abschaltzeit auszuwählen.
Drücken Sie die ZERO-Taste, um die Hintergrundbeleuchtung ein- oder
auszuschalten.
3.3.5. KALIBRATION
Bei der Erstinstallation oder wenn die Waage an einen anderen Ort transportiert
wird, kann eine Kalibrierung erforderlich sein.

1. Schalten Sie die Waage ein und wieder aus.
2. Halten Sie die ZERO -Taste gedrückt und schalten Sie dann die Waage ein. Das
LCD zeigt in der ersten Zeile SCALE, in der zweiten Zeile CAL-0 (blinkend) und in
der dritten Zeile den AD-Wert an.
3. Wenn ein stabiler AD-Wert angezeigt wird, drücken Sie ZERO, um ZERO zu
kalibrieren, und nach 2 oder 3 Sekunden wird 0 angezeigt.
4. Stellen Sie das Kalibriergewicht mit den Zifferntasten 0 bis 9 ein und legen Sie
dann das eingestellte Kalibriergewicht auf die Waagschale. Drücken Sie ZERO ,
um die Kalibrierung zu starten. Nachdem sich die Anzeige stabilisiert hat,
drücken Sie die ZERO -Taste und die zweite Zeile des Displays zeigt 00000. Dann
ist die Kalibrierung abgeschlossen.
5. Schalten Sie das Gerät aus und dann wieder ein. Legen Sie das Gewicht auf die
Schale, um sicherzustellen, dass das Wiegen korrekt ist; Wenn nicht,
wiederholen Sie die vorherigen Kalibrierungsschritte.
3.4. Reinigung und Wartung
a) Jedes Mal bevor das Gerät gereinigt wird und ebenfalls wenn das Gerät nicht
verwendet wird, muss der Netzstecker gezogen werden.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Nach jeder Reinigung sollten alle Teile gründlich getrocknet werden, bevor das
Gerät wiederverwendet wird.
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor
Feuchtigkeit und direkter Sonneneinstrahlung.
e) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in
Wasser zu tauchen.
f) Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses
eindringt.
g) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit
und auf eventuelle Schäden hin überprüft werden.
h) Für die Reinigung muss ein weiches Tuch verwendet werden.
i) Der Akku darf nicht im Gerät gelassen werden, wenn es über einen längeren
Zeitraum nicht verwendet werden soll.
j) Verwenden Sie keine scharfen und/oder metallischen Gegenstände (z. B.
Drahtbürsten oder Metallspatel), da diese die Oberfläche des Materials
beschädigen können, aus dem das Gerät besteht.
k) Reinigen Sie das Gerät nicht mit säurehaltigen Substanzen, medizinischen
Mitteln, Verdünnungen, Kraftstoff, Ölen oder anderen Chemikalien. Das Gerät
könnte beschädigt werden.
ANWEISUNGEN ZUR SICHEREN ENTSORGUNG VON BATTERIEN:
Die Geräte sind mit 6 V DC / 4,5 Ah Akkus ausgestattet.
Der verbrauchte Akku wird analog zum Vorgang des Einsetzens entnommen.

Verbrauchte Batterien müssen an eine für die Entsorgung zuständige
Sammelstelle abgegeben werden.
ENTSORGUNG VON ALTGERÄTEN.
Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer
Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies
wird durch das Symbol, das auf dem Produkt, der Anleitung oder der Verpackung
angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten Materialien können
entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch die
Wiederverwendung, die Verwendung von Materialien oder andere Formen der
Nutzung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag zum Schutz
unserer Umwelt.
Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über
geeignete Stelle für die Entsorgung von Altgeräten.

This User Manual has been translated for your convenience using
machine translation. Reasonable efforts have been made to provide an
accurate translation; however, no automated translation is perfect nor
is it intended to replace human translators. The official User Manual is
the English version. Any discrepancies or differences created in the
translation are not binding and have no legal effect for compliance or
enforcement purposes. If any questions arise related to the accuracy of
the information contained in the User Manual, please refer to the
English version of those contents which is the official version.
Technical data
Parameter description
Parameter value
Product name
Counting scale
Model
SBS-ZW-5001
SBS-ZW-0075
Battery
6 V DC / 4.5 Ah
Power supply
12 V DC / 1 A
Maximum load
50 kg
7.5 kg
Minimum load
40 g
4 g
Breakdown
2 g
0.2 g
1. General Description
This manual is intended to assist you for safe and reliable use. The product is designed
and manufactured strictly according to technical specifications using the latest
technology and components and maintaining the highest quality standards.
CAREFULLY READ AND UNDERSTAND THIS MANUAL
BEFORE STARTING THE WORK.
To ensure long and reliable operation of the device, make sure to operate and maintain
it properly in accordance with the guidelines in this instruction manual. The technical
data and specifications in this manual are up-to-date. The manufacturer reserves the
right to make changes in order to improve the quality. Taking the technical progress
and the possibility of reducing noise into account, the unit is designed and built in such
a way so that risks resulting from noise emissions are reduced to the lowest possible
level.

Explanation of symbols
The product complies with applicable safety standards.
Read the manual before use.
Recyclable product.
CAUTION! or WARNING! or REMEMBER! describing a given situation
(general warning sign).
CAUTION! Risk of electric shock!
CAUTION! The figures in this manual are illustrative only and may vary
in some details from the actual appearance of the product.
2. Safety of use
CAUTION!
Read all safety warnings and instructions. Failure to follow the
warnings and instructions may result in electric shock, fire
and/or serious injury or death.
The term "device" or "product" in the warnings and in the description of the instructions
refers to
Counting scale.
2.1. Electrical safety
a) The plug of this device must fit into the outlet. Do not modify the plug in any
way. Original plugs and matching outlets reduce the risk of electric shock.
b) Avoid touching grounded parts, such as pipes, heaters, ovens, and
refrigerators. There is an increased risk of electric shock if your body is
grounded and touches the device while exposed to direct rain, wet pavement,
or while working in a damp environment. If water enters the device, there is
an increased risk of damage to the unit and electric shock.
c) Do not touch the device with wet or damp hands.

d) Do not use the cord in an unintended manner. Never use it to carry the device
or to pull the plug out of the socket. Keep the cord away from heat sources,
oil, sharp edges or moving parts. Damaged or tangled cords increase the risk
of electric shock.
e) When operating the product outdoors, use an extension cord designed for
outdoor use. Using an extension cord designed for outdoor use reduces the
risk of electric shock.
f) If you cannot avoid using the product in a wet environment, use a residual
current device (RCD) to connect the product to electrical mains. Using an RCD
reduces the risk of electric shock.
g) Do not use the device if the power cord is damaged or shows signs of wear. A
damaged power cord should be replaced by a qualified electrician or the
manufacturer's service department.
h) To avoid electric shock, do not immerse the cable, plug, or the device itself in
water or other liquid. Do not use the appliance on wet surfaces.
i) When cleaning or using the appliance, never immerse it in water or other
liquids.
j) Do not allow the machine to get wet. Risk of electric shock!
k) Use only the included power adapter!
2.2. Safety in the workplace
a) Do not use the unit in a hazardous zone, for example in the presence of
flammable liquids, gases or dust.
b) If in doubt as to whether the product is working properly or found to be
damaged, contact the manufacturer’s technical service.
c) Only the manufacturer's service department may repair the appliance. Do not
attempt to repair the product on your own!
d) In the event of ignition or a fire, use dry powder or CO2 extinguishers only to
suppress the fire of the appliance is live.
e) Keep this manual for future reference. If the product is to be handed over to a
third party, hand it over with this user manual.
f) Keep packaging components and small installation parts out of the reach of
children.
Remember!
Keep children and other bystanders safe while operating the
appliance.
2.3. Personal safety
a) The product is not intended to be used by individuals (including children) with
reduced mental, sensory or intellectual capacity or lack of experience and/or
knowledge, unless they are supervised by an individual responsible for their

safety or have been given instructions by the responsible individual on how to
operate the product.
b) The appliance is not a toy. Children should be watched to ensure that they do
not play with the appliance.
2.4. Safe use of the product
a) Keep unused appliance out of the reach of children and anyone unfamiliar with
the appliance or this manual. Products are dangerous when used by
inexperienced users.
b) Keep the product in good working order. If damaged, have the device repaired
before use.
c) Keep the product out of the reach of children.
d) Repairs and maintenance should be carried out by qualified personnel using
only original spare parts. This will ensure the safety of use.
e) To ensure the designed operational integrity of the device, do not remove
factory-installed covers or loosen screws.
f) Clean the device regularly to prevent permanent dirt build-up.
g) The product is not a toy. Cleaning and maintenance must not be performed by
children without adult supervision.
h) Do not tamper with the device to alter its performance or design.
i) Keep the unit away from sources of fire and heat.
j) Do not overload the device.
CAUTION! Although the product has been designed to be safe, with adequate
safeguards, and despite the additional safety features provided to the user,
there is still a slight risk of accident or injury when handling the unit. Caution
and common sense are advised when using the product.
3. Instructions for use
The device is designed to measure the weight of elements placed on the pan. Do
not exceed the maximum load of the scale - it may damage it!
The user is responsible for any damage resulting from misuse.

3.1. Product overview

1. WEIGHT - Indicates the current weight of the load on the
pan.
2. UNIT WEIGHT - Indicates the average or established weight
of an element.
