Stel MAX 223C PIPELINE User manual

6913400050
1
- MANUALE DI ISTRUZIONE PER SALDATRICE
- INSTRUCTION MANUAL FOR WELDING MACHINE
- BETRIEBSANLEITUNG FÜR SCHWEIßGERÄTE
- MANUAL D’INSTRUCTION POUR POSTE DES SOUDAGE
MAX
MAX MAX
MAX 223C PIPELINE
223C PIPELINE223C PIPELINE
223C PIPELINE
Info : www. telgroup.it - tel. [phone]

6913400050
2
DECLARATION OF CONFORMITY
According to
The Low Voltage Directive 2006/95/E
The EM Directive 2004/108/E
The RoHS Directive 2011/65/EU
Type of equipment
MMA Welding Equipment
Type of de ignation
600858000L - Max 223 Pipeline
Brand name or trade mark
STEL
Manufacturer or hi authorized repre entative e tabli hed within the EEA:
Name, addre , phone, web ite:
STEL s.r.l
Via Del Progresso 59; 36020 astegnero – Vicenza
Italy
Tel [phone] Fax [phone] www.stelgroup.it
The following harmonized tandard in force within the EEA ha been u ed in the de ign:
EN 60974-1, Arc welding equipment – Part 1: Welding power sources
EN 60974-10, Arc welding equipment – Part 10: Electromagnetic compatibility (EM ) requirements
Additional information: Restrictive use, lass A equipment, intended for use in locations other than
residential.
By signing this document, the undersigned declares as manufacturer, or the manufacturer’s authorized
representative established within EEA, that the equipment in question complies with the safety requirements
stated above.
Date Signature Po ition
01-01-2015 Andrea Barocco General Manager

6913400050
3
SICUREZZE
LO SHOCK ELETTRICO PUÒ UCCIDERE
- Disconnettere la macchina dalla rete di
alimentazione prima di intervenire sul generatore.
- Non lavorare con i rivestimenti dei cavi deteriorati.
- Non toccare le parti elettriche scoperte.
- Assicurarsi che tutti i pannelli di copertura del
generatore di corrente siano ben fissati al loro posto
quando la macchina è collegata alla rete di
alimentazione.
- Isolate Voi stessi dal banco di lavoro e dal pavimento
(Ground): usate scarpe e guanti isolanti.
- Tenete guanti, scarpe, vestiti, area di lavoro, e
questa apparecchiatura puliti ed asciutti.
I CONTENITORI SOTTO PRESSIONE POSSONO
ESPLODERE SE SALDATI.
Quando si lavora con un generatore di corrente:
- non saldare contenitori sotto pressione.
- non saldare in ambienti contenenti polveri o vapori
esplosivi.
LE RADIAZIONI GENERATE DALL’ARCO Dl
SALDATURA POSSONO DANNEGGIARE GLI
OCCHI E PROVOCARE BRUCIATURE ALLA
PELLE.
- Proteggere gli occhi ed il corpo adeguatamente.
- È indispensabile per i portatori di lenti a contatto
proteggersi con apposite lenti e maschere.
PREVENZIONE USTIONI
Per proteggere gli occhi e la pelle dalle bruciature e
dai raggi ultravioletti:
- portare occhiali scuri. Indossare vestiti, guanti e
scarpe adeguate.
- usare maschere con i lati chiusi, aventi lenti e vetri di
protezione a norme (grado di protezione DIN 10).
- avvisare le persone circostanti di non guardare
direttamente l’arco.
IL RUMORE PUÒ’ DANNEGGIARE L’UDITO.
- Proteggersi adeguatamente per evitare danni.
I FUMI ED I GAS POSSONO DANNEGGIARE LA
VOSTRA SALUTE.
- Tenere il capo fuori dalla portata dei fumi.
- Provvedere per una ventilazione adeguata dell’area
di lavoro.
- Se la ventilazione non è sufficiente, usare un
aspiratore che aspiri dal basso.
IL CALORE, GLI SCHIZZI DEL METALLO FUSO E
LE SCINTILLE POSSONO PROVOCARE INCENDI.
- Non saldare vicino a materiali infiammabili.
- Evitare di portare con sé qualsiasi tipo di
combustibile come accendini o fiammiferi.
- L’arco di saldatura può provocare bruciature. Tenere
la punta dell’elettrodo lontano dal proprio corpo e da
quello degli altri.
PREVENZIONE INCENDI
La saldatura produce schizzi di metallo fuso.
Prendere le seguenti precauzioni per evitare incendi:
- assicurarsi un estintore nell’area di saldatura.
- allontanare il materiale infiammabile dalla zona
immediatamente vicina all’area di saldatura.
- raffreddare il materiale saldato o lasciarlo raffreddare
prima di toccarlo o di metterlo a contatto con materiale
combustibile
- non usare mai la macchina per saldare contenitori di
materiale potenzialmente infiammabile. Questi
contenitori devono essere puliti completamente prima
di procedere alla saldatura.
- ventilare l’area potenzialmente infiammabile prima di
usare la macchina.
- non usare la macchina in atmosfere che contengano
concentrazioni elevate di polveri, gas infiammabili o
vapori combustibili.
PREVENZIONE CONTRO SHOCK ELETTRICI
Prendere le seguenti precauzioni quando si opera con
un generatore di corrente:
- tenere puliti se stessi ed i propri vestiti.
- non essere a contatto con parti umide e bagnate
quando si opera con il generatore.
- mantenere un isolamento adeguato contro gli shock
elettrici. Se l’operatore deve lavorare in ambiente
umido, dovrà usare estrema cautela, vestire scarpe e
guanti isolanti.
WARNING

6913400050
4
- controllare spesso il cavo di alimentazione della
macchina: dovrà essere privo di danni all’isolante.
I CAVI SCOPERTI SONO PERICOLOSI
Non usare la macchina con un cavo di alimentazione
danneggiato; è necessario sostituirlo
immediatamente.
- se c’è la necessità di aprire la macchina, prima
staccare l’alimentazione. Aspettare 5 minuti per
permettere ai condensatori di scaricarsi. Non
rispettare questa procedura può esporre l’operatore a
pericolosi rischi di shock elettrico.
- non operare mai con il generatore, se la copertura di
protezione non è al suo posto.
- assicurarsi che la connessione di terra del cavo di
alimentazione, sia perfettamente efficiente.
Questo generatore è stato progettato per essere
utilizzato in ambiente professionale ed industriale. Per
altri tipi di applicazione contattare il costruttore. Nel
caso in cui di turbi elettromagnetici siano
individuati è responsabilità dell’utilizzatore della
macchina risolvere la situazione con l’assistenza
tecnica del costruttore. È vietato l’utilizzo e
l’avvicinamento alla macchina da parte di persone
portatori di stimolatori elettrici (PA E MAKERS).
DESCRIZIONE GENERALE
Questa nuova serie di generatori a regolazione
elettronica governata da microprocessore
,consente di raggiungere una eccellente qualità di
saldatura per tutti i seguenti tipi di elettrodi:
RUTILE, BASICO, INOX, CELLULOSICO,
ALLUMINIO, grazie alle avanzate tecnologie
applicate. Il circuito microprocessore controlla ed
ottimizza il trasferimento dell’arco
indipendentemente dalla variazione del carico e
dell’impedenza dei cavi di saldatura.
I comandi sul pannello frontale consentono una
facile programmazione delle sequenze di saldatura
in funzione delle esigenze operative.
La tecnologia inverter usata ha permesso di
ottenere:
- generatori con peso e dimensioni estremamente
contenuti;
- ridotto consumo energetico;
- eccellente risposta dinamica;
- fattore di potenza e rendimenti molto alti;
- caratteristiche di saldatura migliori;
- visualizzazione su display dei dati e delle funzioni
impostate.
I componenti elettronici sono racchiusi in una
robusta carpenteria facilmente trasportabile e
raffreddati ad aria forzata con ventilatori a basso
livello di rumorosità.
N.B. Il generatore non è adatto per sgelare tubi.
RICEVIMENTO
L’imballo contiene:
- N. 1 generatore
- N. 1 manuale istruzione
Verificare che siano compresi nell’imballo tutti i
materiali sopra elencati. Avvisare il Vs. distributore se
manca qualcosa. Verificare che il generatore non sia
stato danneggiato durante il trasporto. Se vi è un
danno evidente, vedere la sezione RE LAMI per
istruzioni. Prima di operare con il generatore leggere
attentamente questo manuale di istruzioni.
RECLAMI
Reclami per danneggiamento durante il tra porto:
Se la Vs. apparecchiatura viene danneggiata durante
la spedizione, dovete inoltrare un reclamo al Vs.
spedizioniere.
Reclami per merce difetto a: Tutte le
apparecchiature spedite da STEL sono state
sottoposte ad un rigoroso controllo di qualità. Tuttavia
se la Vs. apparecchiatura non dovesse funzionare
correttamente, rivolgetevi al Vs. concessionario
autorizzato.

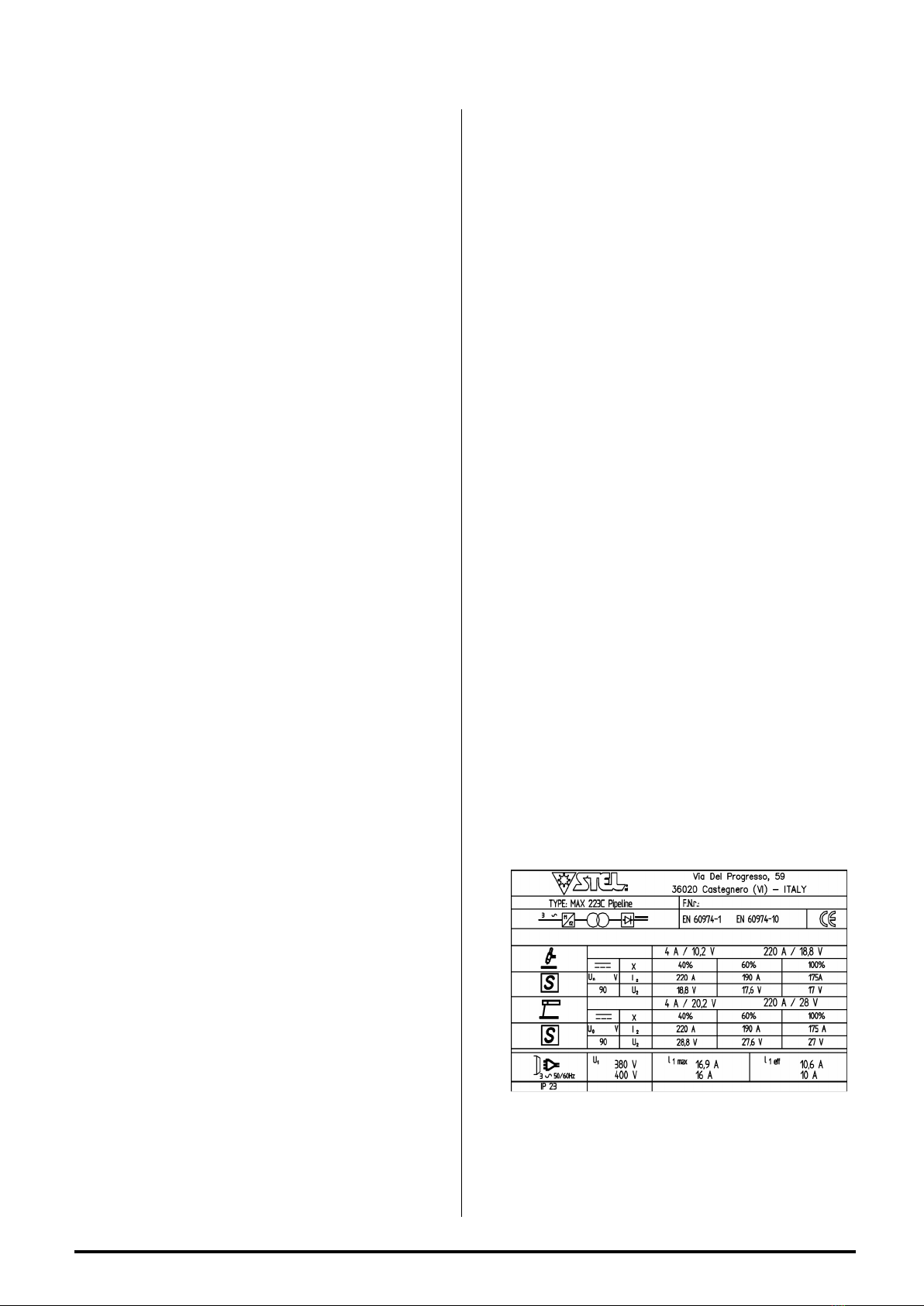

DATI TECNICI
A) IDENTIFI AZIONE
Nome, indirizzo del costruttore
Tipo generatore
Identificazione riferita al numero di serie
Simbolo del tipo di generatore
Riferimento alla normativa di costruzione
B) DATI DI SALDATURA
Simbolo del processo di lavoro
Simbolo per generatori idonei ad operare in ambiente
a rischio accresciuto di scossa elettrica.
Simbolo della corrente
Tensione assegnata a vuoto (tensione media)
Gamma della corrente
Valori del ciclo di intermittenza (su 10 minuti)
Valori della corrente assegnata
Valori della tensione convenzionale a carico
) ALIMENTAZIONE
Simbolo per l’alimentazione (numero fasi e
frequenza)
A
B
D

6913400050
5
Tensione assegnata di alimentazione
Massima corrente di alimentazione
Massima corrente efficace di alimentazione
(identifica il fusibile di linea)
D) ALTRE ARATTERISTI HE
Grado di protezione.
INSTALLAZIONE
ATTENZIONE:
Questa apparecchiatura in CLASSE A non e’
destinata all’uso in ambienti residenziali dove la
potenza elettrica e’ fornita dal sistema pubblico di
alimentazione a bassa tensione. i possono
essere potenziali difficoltà a garantire la
compatibilità elettromagnetica di questi ambienti a
causa di disturbi condotti e irradiati.
Il generatore MAX 223 Pipeline NON rispetta i
limiti della IEC 61000-3-12. Se collegato alla rete
BT industriale pubblica è responsabilità
dell'installatore o dell'utilizzatore assicurarsi, previa
consultazione dell'Ente distributore, se lo stesso è
collegabile. Il buon funzionamento del generatore è
assicurato da un’ adeguata installazione; è necessario
quindi:
- Sistemare la macchina in modo che non sia
compromessa la circolazione d’ aria assicurata dal
ventilatore interno .
- Evitare che i ventilatori immettano nella macchina
depositi o polveri.
- E’ bene evitare urti, sfregamenti, ed in maniera
assoluta l’ esposizione a stillicidi, fonti di calore
eccessive, o comunque situazioni anomale.
TENSIONE DI RETE
Il generatore funziona con queste tensione di
alimentazione:
MAX 223 PIPELINE 400V 3P +/- 10%
e Fuse rating di 16 A T Fuse
COLLEGAMENTO
- Prima di effettuare connessioni elettriche tra il
generatore di corrente e l’ interruttore di linea,
accertarsi che quest’ ultimo sia aperto.
- Il quadro di distribuzione deve essere conforme alle
normative vigenti nel paese di utilizzo.
-L’ impianto di rete deve essere di tipo industriale.
-Predisporre una apposita presa che preveda
l’alloggiamento dei conduttori del cavo di
alimentazione.
-Per i cavi più lunghi maggiorare opportunamente la
sezione del conduttore.
-A monte, l’apposita presa di rete dovrà avere un
adeguato interruttore munito di fusibili ritardati.
MESSA A TERRA
- Per la protezione degli utenti il generatore dovrà
essere assolutamente collegato correttamente
all’impianto di terra (NORMATIVE INTERNAZIONALI
DI SI UREZZA).
- E’ indispensabile predisporre una buona messa a
terra tramite il conduttore giallo-verde del cavo di
alimentazione, onde evitare scariche dovute a contatti
accidentali con oggetti messi a terra.
Lo chassis (che è conduttivo) è connesso
elettricamente con il conduttore di terra; non collegare
correttamente a terra l’ apparecchiatura può provocare
shock elettrici pericolosi per l’utente, e un non corretto
funzionamento del generatore.
AVVERTENZA
POSIZIONAMENTO
PRECARIO
Se il generatore cade può causare infortuni.
Non mettere in funzione o spostare il generatore
nel caso si trovi in posizione precaria.
Non posizionare il generatore su piani inclinati
superiori a 10°.

6913400050
6
DESCRIZIONE PANNELLO
FRONTALE
1 Potenziometro regolazione corrente di
saldatura
2 Selettore modalità Elettrodo-Tig 4 tempi
(partenza lift-arc)
3 Led macchina sotto tensione
4 Led abilitazione saldatura
5 Led sovratemperatura
6 Led indicazione modalità VRD attiva
7 Pulsante Selezione modalità VRD/Hot start
8 Potenziometro regolazione Arc Force
(elettrodo) / Slope Down (Tig)
SUB MENU
- HOT START
REGOLAZIONE HOT START
1) Accendere il generatore,
2) Premere velocemente due volte il pulsante SET
VRD per entrare nella regolazione dell’Hot Start.
3) Il led giallo dell’allarme termico si accende e il
led verde macchina sotto alimentazione
lampeggia.
4) Per regolare il valore di Hot start bisogna
premere più volte il pulsante SET VRD fino al
valore desiderato.
5) Per capire quale valore di Hot Start è stato
scelto bisogna fare riferimento all’intensita’
luminosa del led giallo.
6) on luce meno intensa il valore di Hot Start è
0%, successivamente c’è 10% , 20% , 35% fino ad
arrivare al 50% dove la luce del led giallo è più
intensa.
7) Dopo aver impostato il valore di Hot Start
desiderato bisogna attendere 2,5 sec fino a
quando il led giallo si spegnerà ed il led verde di
macchina sotto alimentazione non lampeggerà più.
ATTENZIONE : per effettuare la regolazione
dell’Hot Start bisogna avere la funzione VRD
disinserita.
- V.R.D. (ATTIVO SOLO IN ELETTRODO )
GESTIONE V.R.D.
La sigla V.R.D. sta per VOLTAGE REDU TION
DEVI E che non è altro che un sistema per la
riduzione della tensione a vuoto. Quando si installa
il V.R.D. in una saldatrice esso riduce la tensione a
vuoto massima ad una tensione di sicurezza che
normalmente è al di sotto dei 25 V.
- Il V.R.D. è usato come aiuto ulteriore per la
sicurezza dell’operatore.
- Le procedure per la sicurezza sul lavoro
devono sempre essere seguite con
attenzione.
ATTIVAZIONE DEL V.R.D.
1) Accendere il generatore,
2) Tener premuto il pulsante SET VRD sul panello
frontale della macchina per circa 2 secondi,
rilasciare poi il pulsante; il led abilitazione
saldatura 4 lampeggia, (FUNZIONE V.R.D.
INSERITA Vout < 25V). La modalità VRD rimane
inserita anche dopo lo spegnimento e la
riaccensione della macchina
ESCLUSIONE DEL V.R.D.
1) Accendere il generatore,
2) Tener premuto il pulsante SET VRD sul panello
frontale della macchina per circa 3 secondi,
rilasciare poi il pulsante; il led abilitazione
saldatura 4 rimane fisso, (FUNZIONE V.R.D.
esclusa). La modalità VRD rimane sempre esclusa
anche dopo lo spegnimento e la riaccensione della
macchina.
DRIVE ARC
( FUNZIONE TIG LIFT )
La corrente di base è il 10% della corrente di
saldatura impostata.

6913400050
7
DUTY CYCLE E
SOVRATEMPERATURA
Il ciclo di intermittenza è la percentuale di utilizzo
della saldatrice su 10 minuti che l’ operatore deve
rispettare per evitare che scatti il blocco di
erogazione per sovratemperatura.
Se la macchina entra in sovratemperatura:
- Il led giallo si accende in modo
intermittente .
- È necessario attendere circa 10 minuti per
riprendere a saldare.
SMALTIMENTO
APPARECCHIATURE
ELETTRICHE ED
ELETTRONICHE
Non smaltire le apparecchiature
elettriche assieme ai rifiuti normali!
In ottemperanza alla Direttiva
Europea 2002/96/ E sui rifiuti da
apparecchiature elettriche ed
elettroniche e relativa attuazione
nell'ambito della legislazione nazionale, le
apparecchiature elettriche giunte a fine vita devono
essere raccolte separatamente e conferite ad un
impianto di riciclo ecocompatibile. In qualità di
proprietario delle apparecchiature dovrà informarsi
presso il nostro rappresentante in loco sui sistemi
IN ASO DI ATTIVO FUNZIONAMENTO
RI HIEDETE L’ASSISTENZA DI PERSONALE
QUALIFI ATO.

6913400050
8
SAFETY
ELECTRIC SHOCK CAN KILL
- Disconnect the power supply before working on
the welding machine.
- Do not work with deteriorated cable sheaths.
- Do not touch bare electrical parts.
- Ensure that all the panels covering the welding
machine are firmly secured in place when the
machine is connected to the mains supply.
- Insulate yourself from the work bench and from
the floor (ground): use insulating footwear and
gloves.
- Keep gloves, footwear, clothes, the work area
and this equipment clean and dry.
PRESSURISED CONTAINERS CAN EXPLODE IF
WELDED.
When working with a welding machine:
- do not weld pressurised containers .
- do not weld in environments containing explosive
powders or vapours.
THE RADIATIONS GENERATED BY THE
WELDING ARC CAN DAMAGE THE EYES AND
CAUSE BURNING OF THE SKIN.
- Provide suitable protection for the eyes and body.
- It i indi pen able for contact len wearer to
protect them elve with uitable len e and
ma k .
NOISE CAN DAMAGE YOUR HEARING.
- Protect yourself suitably to avoid hearing
damage.
FUMES AND GASES CAN DAMAGE YOUR
HEALTH.
- Keep your head out of the reach of fumes.
- Provide suitable ventilation of the work area.
- If the ventilation is not sufficient, use an exhaust
system that sucks from the bottom.
HEAT, SPLASHES OF MOLTEN METAL AND
SPARKS CAN CAUSE FIRES.
- Do not weld near inflammable materials.
- Avoid having any type of fuel with you such as
cigarette lighters or matches.
- The welding arc can cause burns. Keep the tip of
the electrode far from your body and from other
persons.
PREVENTION OF ELECTRIC SHOCKS
Take the following precautions when working with a
welding machine:
- keep yourself and your clothes clean.
- do not be in contact with damp or wet parts when
working with the welding machine.
- maintain suitable insulation against electric shock.
If the operator has to work in a damp environment,
he must take extreme care and wear insulating
footwear and gloves.
- check the machine power cable frequently: it
must be free from damage to the insulation. BARE
ABLES ARE DANGEROUS. Do not use the
machine if the power cable is damaged; it must be
replaced immediately.
- if it is necessary to open the machine, first
disconnect the power supply. Wait 5 minutes to
allow the capacitors to discharge. Failure to take
this precaution may expose the operator to
dangerous risks of electric shock.
- never work with the welding machine if the
protective cover is not in place.
- ensure that the earth connection of the power
supply cable is perfectly efficient.
This machine has been designed for use in a
professional and industrial environment. For other
types of application contact the manufacturer. If
electromagnetic di turbance are found it is the
responsibility of the machine user to solve the
problem with the technical assistance of the
manufacturer.
It i forbidden for people with PACEMAKERS to
u e or come near the machine.
PREVENTION OF BURNS
To protect your eyes and skin from burns and
ultraviolet rays:
- wear dark glasses. Wear suitable clothing, gloves
and footwear.
- use masks with closed sides, having lenses and
WARNING

6913400050
9
protective glass according to standards (degree of
protection DIN 10).
- warn people in the vicinity not to look directly at
the arc.
PREVENTION OF FIRE
Welding produces splashes of molten metal.
Take the following precautions to prevent fire:
- ensure that there is a fire extinguisher in the
welding area.
- remove all inflammable material from the
immediate vicinity of the welding area.
- cool the welded material or let it cool before
touching it or putting it in contact with combustible
material
- never use the machine for welding containers of
potentially inflammable material. These containers
must be completely cleaned before they are
welded.
- ventilate the potentially inflammable area before
using the machine.
- do not use the machine in atmospheres
containing high concentrations of powders,
inflammable gases or combustible vapours.
GENERAL
CHARACTERISTICS
This new series of welding machines with
electronic regulation controlled by a
microprocessor ,allows you to achieve excellent
welding quality, thanks to the advanced
technologies applied. The microprocessor circuit
controls and optimises the transfer of the arc
irrespective of the load variation and of the
impedance of the welding cables.
The controls on the front panel allow easy
programming of the welding sequences depending
on the operating requirements.
The inverter technology used has allowed the
following to be obtained:
- machines with extremely low weight and compact
dimensions;
- reduced energy consumption ;
- excellent dynamic response;
- very high power factor and yields;
- better welding characteristics;
- viewing of the data and of the set functions on the
display.
The electronic components are enclosed in a
sturdy structure that is easy to carry and cooled
with forced air by fans with low noise production.
N.B. This welding machine is not suitable for
thawing pipes.
DELIVERY OF THE MATERIAL
The package contains:
- N. 1 welding machine
- N. 1 instruction manual
heck that all the material listed above is included
in the package. Inform your distributor if anything is
missing. heck that all the material listed above is
included in the package. Inform your distributor if
anything is missing. heck that the machine has
not been damaged in transport. If you see any sign
of damage, consult the OMPLAINTS section for
instructions. Before working with the machine, read
the SAFETY and USE section of this manual.
COMPLAINTS
Complaint for damage during tran port: If your
equipment is damaged during transit you must
present a claim to the carrier.
Complaint for faulty good : All the equipment
shipped by STEL is subjected to strict quality
control. However, if your equipment does not work
properly, consult your authorised dealer.
TECHNICAL DATA
A) IDENTIFI ATION
Name, address of the manufacturer
Type of welding machine
Identification with reference to serial number
Symbol of the type of welding machine
Reference to the construction standards
B) WELDING OUTPUT
Symbol of the work process
Symbol for welding machines suitable for working in
an environment with a high risk of electric shock.
Symbol of the welding current
Assigned no-load voltage (operating voltage)
Range of the welding current
Values of the intermittence cycle (in 10 minutes)
Values of the assigned welding current
Values of the conventional loaded voltage
B
A
D

6913400050
10
) POWER SUPPLY
Power supply symbol (number of phases and
frequency)
Assigned power supply voltage
Maximum power supply current
Maximum effective power supply current (identifies
the line fuse)
D) OTHER HARA TERISTI S
Degree of protection .
INSTALLATION
INSTALLATION
WARNING: This Cla A equipment is not
intended for use in residential locations where the
electrical power is provided by the public low-
voltage supply system. There may be potential
difficulties in ensuring electromagnetic compatibility
in those locations, due to conducted as well as
radiated disturbances. The MAX 223 Pipeline
equipment is NOT in compliance with IE 61000-
3-12
In the event the equipment is connected to a
municiple low voltage network, it is the
responsibility of the operator or electrical
technician, that they may want to consult first with
the local Municipality prior to connecting the
equipment. orrect installation is important for the
good operation and performance of the machine,
you must therefore proceed as follows:
- Position the machine in such a way that there is
no obstacle to the air circulation ensured by the
internal fan since the internal components require
suitable cooling.
- Ensure that the fan does not send deposits or
dust into the machine.
- Avoid impacts, rubbing, and – absolutely no
exposure to dripping water, excessive heat
sources, or any abnormal situations.
MAIN VOLTAGES
The machine operates from the following mains
supply voltage:
MAX 223 PIPELINE 400V 3P +/- 10%
e Fuse rating di 16 A T Fuse
CONNECTION
- Before making the electrical connections between
the welding machine and the line switch, ensure
that the switch is turned off .
- The distribution panel must comply with the
regulations in force in the country of use.
- The mains system must be of the industrial type.
- For longer connecting cables, increase the lead
section as required.
- When using long extension cables, the cable core
diameter size is relevant to the machine
requirements for achieving optimum performance.-
- The power input supply socket from the mains
voltage supply, must have a suitable switch
provided together with a 'slow-burning' type
fuse(s).
- In the event of damage to the power cable,
replacement or repair must be performed by a
qualified person at an approved service centre.
EARTHING
- To ensure user protection the welding machine
must absolutely be correctly connected to the earth
system (INTERNATIONAL SAFETY
REGULATIONS).
- It is indispensable to provide good earthing by
means of the yellow-green lead in the power cable,
in order to avoid discharges due to accidental
contacts with earthed objects .
- The chassis (which is conductive) is electrically
connected with the earth lead; if the equipment is
not suitably connected to earth it may cause
electric shocks which are dangerous for the user.
INSTRUCTION FOR
INSECURE POSITIONING
Failure to properly secure the machine can cause
personal injury. If machine is in an insecure
position do not attempt to switch on. Do not put the
machine on an unlevelled surface greater than 10°.

6913400050
11
FRONT PANEL DESCRIPTION
1 Potentiometer for regulating welding
current
2 Selection Electode mode-Tig 4 time
(start lift-arc)
3 Machine live led
4 Welding enabled
5 Over temperature led Voltage Led
6 Led VRD
7 Button for selecting VRD ON/Hot-Start
8 Potentiometer for regulating Arc Force /
Slope Down
SUB MENU
- HOT START
HOT START ADJUSTMENT
1) Switch on the welding machine.
2) Press quickly two times the button SET VRD to
enter in the Hot Start regulation.
3) The yellow over temperature led is on and the
green machine live led blink.
4) For regulate the Hot Start value is necessary
press more times the SET VRD button until the
value you want.
5) For know which value of Hot Start is set up is
necessary looking the luminous intensity of the
yellow led.
6) With less intense light the Hot Start value is 0%
, next is 10% , 20% , 35% and 50% where the light
is more intense.
7) After setting the Hot Start is necessary wait 2,5
sec until the yellow led switch off and the green
machine live led stop to blink.
ATTENTION : for setting the Hot Start the VRD
function must be switched off.
- V.R.D. (AVAILABLE ONLY IN MMA MODE)
V.R.D. MANAGEMENT
The initials V.R.D. means VOLTAGE REDU TION
DEVI E, which is a system for reducing the no-
load voltage (O V). When the V.R.D. is installed in
a welding machine it reduces the maximum no-
load voltage to a safety voltage which is normally
less than 25 V.
- The V.R.D. is used as an additional aid for
operator safety.
- The procedures for safety at work must always be
carried out with attention.
ACTIVATE V.R.D.
1) Switch on the welding machine.
2) Hold down button SET VRD on the front panel
of the machine for about 2 seconds, then release
the button; the welding enable led 4 blinks (V.R.D.
FUN TION ON) ( Vout < 25V). VRD mode
remains activated when switching the machine off
and on again.
DEACTIVATE V.R.D.
1) Switch on the welding machine.
2) Hold down button SET VRD on the front panel
of the machine for about 3 seconds, then release
the button; the welding enable led 4 remains lit
with a fixed light (V.R.D. FUN TION deactivated).
VRD mode remains deactivated when switching
the machine off and on again.
DRIVE ARC
( FUNZIONE TIG LIFT )
The base current is 10% of welding current.

6913400050
12
DUTY CYCLE AND
EXCESSIVE TEMPERATURE
The duty cycle is the percentage of use of the
welding machine in 10 minutes which the operator
must respect to avoid the power supply output
blocking due to temperature exceed.
If the machine goes into excess temperature:
The yellow LED will illuminate.
It is necessary to wait about 10 minutes before
resuming welding.
DISPOSAL OF ELECTRICAL
AND ELECTRONIC
EQUIPMENT
Do not dispose of electrical
equipment together with normal
waste! In observance of European
Directive 2002/96/E on Waste
Electrical and Electronic Equipment
and its implementation in
accordance with national law,
electrical equipment that has reached the end of its
life must be collected separately and returned to an
environmentally compatible recycling facility. As the
owner of the equipment, you should get
information on approved collection systems from
our local representative. By applying this European
Directive you will improve the environment and
human health!
IN ASE OF MALFUN TIONS, REQUEST
ASSISTAN E FROM QUALIFIED PERSONNEL.

6913400050
13
SICHERHEITSVORSCHRIFTEN
EIN ELEKTROSCHOCK KANN TÖDLICH SEIN
- Vor Arbeiten am Gerät, Netzstecker ziehen
- Verwenden Sie keine beschädigten Kabel und
Leitungen
- Berühren Sie keine unter Spannung stehenden
elektrischen Bauteile
- Stellen Sie sicher, dass alle Abdeckungen fest
geschlossen sind, bevor das Gerät an das
Stromnetz angeschlossen wird.
- Sorgen Sie für einen ausreichenden Selbstschutz
gegenüber dem Erd- bzw. Massepotential, durch
die Verwendung von isolierendem Schuhwerk und
Handschuhen.
- Halten Sie Handschuhe, Schuhwerk, Kleidung,
ihren Arbeitsplatz, sowie das Gerät samt
Ausrüstung, trocken und sauber.
UNTER DRUCK STEHENDE BEHÄLTER
KÖNNEN BEIM SCHWEISSEN EXPLODIEREN
Wenn Sie mit einem Schweißgerät arbeiten:
- Schweißen Sie keine unter Druck stehenden
Behälter
- Schweißen Sie nicht in Umgebungen mit
explosiven Stäuben oder Dämpfen
DIE DURCH DEN LICHTBOGEN ERZEUGTE
STRAHLUNG KANN IHR AUGENLICHT
SCHÄDIGEN
- Sorgen Sie für ausreichende Schutzkleidung für
Augen und Körper
- Für Kontaktlin enträger i t e ab olut
notwendig, ich mit geeigneten Lin en und
Schutzma ken zu chützen.
LÄRM KANN IHR GEHÖR SCHÄDIGEN
- Schützen Sie sich durch ausreichenden
Gehörschutz vor Gehörschäden
DÄMPFE UND GASE KÖNNEN IHRE
GESUNDHEIT SCHÄDIGEN
- Kopf von schädlichem Dämpfen und Gasen
fernhalten
- Sorgen Sie für eine ausreichende Belüftung des
Arbeitsbereichs
- Sollte die Belüftung nicht ausreichend sein,
benutzen Sie ein geeignetes Absauggerät,
welches von Unten absaugt.
HITZE, FLÜSSIGE METALLSPRITZER UND
FUNKEN KÖNNEN FEUER VERURSACHEN
- Schweißen Sie nicht in der Nähe von
entflammbaren Materialien
- Tragen Sie keine entflammbaren Dinge mit sich,
wie Feuerzeuge oder Streichhölzer
- Der Lichtbogen kann Brände verursachen. Halten
Sie die Spitze der Elektrode von Ihrem Körper,
sowie von Personen in Ihrer Nähe, fern.
VORSICHTSMASSNAHMEN UM EINEN
ELEKTROSCHOCK ZU VERHINDERN
Treffen Sie folgende Vorkehrungen, wenn Sie mit
einem Schweißgerät arbeiten:
- Halten Sie sich und Ihre Kleidung sauber.
- Berühren Sie keine feuchten oder nassen Teile,
wenn Sie mit dem Schweißgerät arbeiten.
- Halten Sie eine ausreichende Isolation gegen
einen Elektroschock aufrecht. Sollte der Anwender
in einer feuchten Umgebung arbeiten müssen, ist
für größte Vorsicht zu sorgen und geeignetes,
isolierendes Schuhwerk und Handschuhe zu
tragen.
- Überprüfen Sie das Netzkabel regelmäßig: Es
darf keine Beschädigungen an der Isolation
aufweisen. BLANKE KABEL SIND GEFÄHRLI H.
Benutzen Sie das Gerät nicht, wenn das Netzkabel
beschädigt ist; es muss sofort ausgetauscht
werden.
- Sollte es notwendig sein, das Gerät zu öffnen,
ziehen Sie zuerst den Netzstecker. Warten Sie 5
Minuten, damit sich die Kondensatoren entladen
können. Die Missachtung dieser
Vorsichtsmaßnahme setzt den Anwender einem
hohen Risiko aus, einen Elektroschock zu erleiden.
- Arbeiten Sie nie mit dem Schweißgerät, wenn die
Schutzabdeckung geschlossen ist.
- Stellen Sie sicher, dass Erdung des
Stromversorgungskabels ausreichend
leistungsfähig ist. Dieses Gerät wurde für den
Einsatz in Beruf und Industrie entwickelt. Für
andere Arten der Anwendung kontaktieren Sie bitte
den Hersteller. Werden elektromagneti che
Störungen festgestellt, liegt es in der
Verantwortung des Gerätebetreibers das Problem
mit Hilfe des technischen Kundendiensts des
Herstellers zu lösen. Für Per onen, die einen
Herz chrittmacher tragen, i t e verboten da
Gerät zu bedienen, bzw. ich im Bereich de
Gerät aufzuhalten.
WARNING

6913400050
14
VORSICHTSMASSNAHMEN UM
VERBRENNUNGEN ZU VERHINDERN
Maßnahmen, um Ihre Augen und Ihre Haut vor
Verbrennungen und ultravioletter Strahlung zu
schützen:
-Tragen Sie eine dunkle Schutzbrille. Tragen Sie
angemessene Kleidung, Handschuhe und
Schuhwerk.
- Benutzen Sie Kopfschutzhauben mit
geschlossenen Seiten, sowie Linsen und
Schutzgläser gemäß Standard (Schutzstufe DIN
10).
- Weisen Sie Personen, die sich in unmittelbarer
Nähe aufhalten, darauf hin, nicht direkt in den
Lichtbogen zu schauen.
VORSICHTSMASSNAHMEN UM BRÄNDE ZU
VERHINDERN
Schweißen verursacht flüssige Metallspritzer.
Treffen Sie folgende Vorkehrungen, um einen
Brand zu vermeiden.
- Stellen Sie sicher, dass ein Feuerlöscher im
Schweißbereich bereit steht.
- Entfernen Sie alle entflammbaren Materialien aus
der direkten Umgebung des Schweißbereichs.
- Kühlen sie das geschweißte Material oder lassen
Sie es abkühlen, bevor Sie es mit brennbaren
Materialien in Kontakt bringen.
- Benutzen Sie nie das Gerät um Behälter zu
schweißen, welche möglicherweise brennbares
Material enthielten. Diese Behälter müssen vor
dem Schweißen komplett gereinigt werden.
- Durchlüften Sie den feuergefährdeten Bereich,
bevor Sie das Gerät benutzen.
- Verwenden Sie nicht das Gerät in Bereichen mit
hoher Konzentration an Stäuben, entflammbaren
Gasen und brennbaren Dämpfen.
ALLGEMEINE
EIGENSCHAFTEN
Diese neue Reihe von Schweißgeräten ist mit
einer elektronischen Stabilisierung ausgestattet,
welche von einem Mikroprozessor gesteuert wird.
Dank dem Einsatz dieser ausgereiften
Technologie, ist es möglich, ein ausgezeichnetes
Schweißergebnis zu erzielen. Die
Mikroprozessorschaltung steuert und optimiert den
Transfer des Lichtbogens, ungeachtet der
Lastschwankung und des
Schweißkabelwiderstands.
Die Steuerung an der Frontplatte ermöglicht ein
einfaches Programmieren der Schweißfolge in
Abhängigkeit der Arbeitsanforderungen.
Die eingesetzte Inverter Technologie ermöglicht
folgende Punkte:
- Maschinen mit extrem geringem Gewicht und
kompakten Abmessungen;
- geringerer Energieverbrauch;
- ausgezeichnetes, dynamisches Ansprechen;
- sehr hoher Leistungsfaktor und Wirkungsgrad;
- bessere Schweißeigenschaften;
- Anzeigen der Daten und eingestellten Funktionen
im Display;
Die elektronischen Bauteile sind in eine solide
Konstruktion eingefügt, leicht zu transportieren und
werden geräuscharm durch den Lüfter gekühlt.
N.B. Das Schweißgerät ist nicht dazu geeignet,
Rohre aufzutauen.
LIEFERUMFANG
Das Paket enthält:
- Nr. 1 Schweißgerät
- Nr. 1 Betriebsanleitung
Überprüfen Sie, ob alle oben genannten Dinge im
Paket enthalten sind. Sollte etwas fehlen,
informieren Sie bitte Ihren Händler. Überprüfen Sie
das Gerät auf etwaige Transportschäden. Sollten
Sie Transportschäden feststellen, setzten Sie sich
bitte mit der Abteilung für REKLAMATIONEN in
Verbindung, um weiterführende Anweisungen zu
erhalten. Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte die SI HERHEITS- und
GEBRAU HSHINWEISE in dieser
Betriebsanleitung.
REKLAMATION
Reklamation von Tran port chäden: Im Falle
einer Beschädigung während des Transports
müssen Sie Ihren Anspruch gegenüber dem
Spediteur geltend machen.
Reklamation fehlerhafter Ware: Sämtliche
Geräte, welche von STEL versendet werden,
unterliegen einer strengen Qualitätskontrolle. Sollte
jedoch Ihr Gerät nicht einwandfrei funktionieren,
nehmen Sie bitte Kontakt zu Ihrem autorisierten
Händler auf.
ELEKTRISCHE MERKMALE
A
B
D

6913400050
15
A) IDENTIFIKATION
Name, Adresse des Herstellers
Schweißgerätetyp
Identifikation mit Verweis auf die Seriennummer
Symbol des Typs des Schweißgeräts
Verweis auf Bau Norm
B) S HWEISSLEISTUNG
Symbol für den Arbeitsprozess
Symbol für Schweißgeräte, die für den Einsatz in
Umgebungen mit hohem Elektroschockrisiko,
geeignet sind.
Symbol für den Schweißstrombereich
Zugeteilte Leerlaufspannung (Betriebsspannung)
Schweißstrombereich
Wert des Unterbrechungszykluses (in 10 Minuten)
Wert des zugeteilten Schweißstrombereichs
Wert der genormten Lastspannung
) STROMZUFÜHRUNG
Symbol der Stromzuführung (Anzahl der Phasen
und Frequenz)
Zugewiesene Netzspannung
Bemessungswert der maximalen Netzspannung
Bemessungswert der effektiven Netzspannung
(gibt die Netzabsicherung an)
D) WEITERE EIGENS HAFTEN
Schutzart.
MONTAGE
INSTALLATION
Dieses Kla e A Gerät ist nicht zum Betrieb in
häuslicher Umgebung vorgesehen, in der der
Strom vom öffentlichen Niederspannungsnetz zur
Verfügung gestellt wird. Dort können mögliche
Schwierigkeiten auftreten, die elektromagnetische
Verträglichkeit auf Grund von leistungsgeführten
und gestrahlten Störgrößen zu gewährleisten. ie
MAX 223 Pipeline, Schweißgerät i t nicht im
Einklang mit IEC 61000-3-12.Wenn es zu einer
Gemeinschaft Niedervolt-System verbunden, ist es
die Verantwortung des Benutzers oder der
Installateur, dass vielleicht ist es ratsam mit der
Strom-Netz-Gemeinde vor dem Anschluss der
Schweißgerat zu konsultieren.
- Stellen Sie das Gerät so auf, dass nichts die
Luftzirkulation, die durch den eingebauten Lüfter
gesichert wird, behindert. Die inneren Bauteile
benötigen eine ausreichende Kühlung.
- Stellen Sie sicher, dass der Lüfter keine
Ablagerungen oder Staub in das Gerät einsaugt.
- Vermeiden Sie Stöße und Scheuern und setzen
sie das Gerät niemals Spritzwasser, exzessiven
Hitzequellen oder anderen bnormalen Situationen
aus.
NETZSPANNUNG
Die Schweißgerate funktioniert von der folgenden
Netzspannung:
MAX 223 PIPELINE 400V 3P +/- 10%
mit einer Netz Absicherung von 16 A Fuse
ANSCHLUSS
- Bevor Sie den elektrischen Anschluss zwischen
dem Schweißgerät und dem Leitungsschalter
herstellen, stellen Sie sicher, dass der Schalter auf
Aus steht.
- Die Verteilertafel muss mit den Vorschriften im
Bestimmungsland des Gerätegebrauchs
übereinstimmen.
- Die Netzversorgung muss für die industriellen
Anforderungen geeignet sein.
- Bei der Verwendung von langen
Verlängerungskabel, ist das Kabel
Kerndurchmesser Größe relevant zu den Schweiß-
Maschine für eine optimale Leistung- Die
Leistungsaufnahme Steckdose von der
Netzspannung, muss ein Schalter mit 'langsam
brennende' Sicherung (en) zur Verfügung gestellt.
- Im Falle einer Beschädigung der Netzkabel,
Ersatz oder Reparatur kann nur von einer
qualifizierten Person in einer zugelassenen
Service- enter vorgenommen werden.
ERDUNG
- Um den Anwenderschutz sicher zu stellen, muss
das Gerät korrekt an die Erdungsanlage
angeschlossen werden.
(INTERNATIONALE SI HERHEITSVORS HRIFTEN)
- Um Entladungen bei versehentlichem Kontakt mit
geerdeten Objekten zu vermeiden, ist es
unentbehrlich für eine gute Erdung, unter
Verwendung der grün-gelben Leitung im Netzkabel
zu sorgen.
- Das Gehäuse (welches leitfähig ist), ist elektrisch
mit der Erdungsleitung verbunden; ist das Gerät
nicht entsprechend geerdet, kann dies zu einem,
für den Anwender sehr gefährlichen, Elektroschock
führen.
WARNHINWEISE BEI
UNSICHERER
POSITIONIERUNG
Die nicht fachgerechte Sicherung des Geräts kann
Personen verletzen. Wenn das Gerät unsicher
aufgestellt ist, schalten Sie das Gerät nicht ein.
Stellen Sie das Gerät nicht auf Untergründe mit
mehr als 10° Neigungswinkel.

6913400050
16
BESCHREIBUNG DER
FRONTBLENDE
1 Encoder zur Regulierung des Schweißstroms
2 Knopf zur Wahl des Schweißmodus:
Elektroden Modus/ Tig Lift Modus 4Takt
3 Led Anzeige Gerät steht unter Spannung
4 Led Anzeige Schweißstrom
5 Led Anzeige Übertemperatur
6 Led Anzeige VRD aktiv
7 Knopf zur Wahl des VRD/Hot Start
8 Regulierung des Arc Force/Stromabsenken
UNTERMENÜ
- HOT START
HOT START EINSTELLUNGEN
1) Schalten Sie das Gerät ein.
2) Schnell zwei Mal die Taste SET VRD Drücken,
in der Hot Start-Regulierung zu betreten.
3) Led (5) Anzeige Übertemperatur/ Led (3)
Anzeige Gerät steht unter Spannung wird dann
blinken
4) Drücken mehrmals die Taste SET VRD. Bisn der
gewünschte Hot Start Wert.
5) Ist is notwendig die Lichstärke der gelben
Anzeige (5) zu beobachten.
6) Mit weniger Lichtstärker der Hot Start-Wert zeigt
0%, 10%, 20%, 35%, 50%.
7) Wenn der Hot Start-Wert ausgewälht ist, warten
2,5 Sek. bis die Gelbe Led Anzeige (5) schaltet
sich aus, und Led Anzeige (3) hört auf zu blinken
A HTUNG: Bei die Hot Start-Funktion Einstellung,
MUSS die VRD-Funktion abgeschaltet werden!
- V.R.D . (nur erhältlich im MMA Modu )
V.R.D. MANAGEMENT
Die Buchstaben V.R.D. stehen für VOLTAGE
REDU TION DEVI E, welches ein System zur
Absenkung der Leerlaufspannung (O V) ist. Wenn
V.R.D. im Schweißgerät installiert ist, reduziert es
die maximale Leerlaufspannung auf eine
Schutzspannung, die normalerweise weniger als
25V beträgt.
- Das V.R.D. wird als zusätzliche Hilfe zur
Anwendersicherheit genutzt.
- Die Anweisungen zur Sicherheit am Arbeitsplatz
müssen immer mit großer Sorgfalt ausgeführt
werden
AKTIVIEREN DES V.R.D
1) Schalten Sie das Gerät ein
2) Halten Sie den Knopf SET VRD an der
Frontblende des Geräts für etwa 2 Sekunden
gedrückt, dann lassen Sie ihn los; (Led Anzeige 4
blinkt (V.R.D. FUN TION ON out 25V).
Der VRD Modus bleibt aktiviert, auch wenn das
Gerät aus- und wieder angeschaltet wird.
DEAKTIVIEREN DES V.R.D.
1) Schalten Sie das Gerät ein
2) Halten Sie den Knopf SET VRD an der
Frontblende des Geräts für etwa 3 Sekunden
gedrückt, dann lassen Sie ihn los; (Led Anzeige 4
blinkt) Led Anzeige 4 leuchtet ständig (V.R.D.
FUN TION deaktiviert).
Der VRD Modus bleibt deaktiviert, auch wenn das
Gerät aus- und wieder angeschaltet wird.
DRIVE ARC
(WIG LIFT )
Der base-Strom ist 10% der Schweißstrom

6913400050
17
EINSCHALTDAUER UND
ÜBERTEMPERATUR
Die Einschaltdauer ist der Prozentsatz (Verhältnis
von Nutzungsdauer zum Beobachtungszeitraum)
des Einsatzes eines Schweißgeräts innerhalb 10
Minuten, die der Anwender beachten muss, damit
das Gerät nicht durch Übertemperatur den Ausstoß
blockiert.
Wenn das Gerät auf Übertemperatur geht:
- Das gelbe Led 3 Licht leuchtet.
- Es ist notwendig, etwa 10 Minuten zu
warten, bevor der Schweißvorgang wieder
aufgenommen werden kann.
ENTSORGUNG VON
ELEKTRISCHEN UND
ELEKTRONISCHEN
GERÄTEN
Entsorgen Sie keine elektrischen
Geräte zusammen mit normalem
Müll. Gemäß Europäischer
Richtlinie 2002/96/EG über Elektro-
und Elektronik- Altgeräte und
Umsetzung in nationales Recht,
müssen verbrauchte Elektro- und
Elektronikgeräte getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden. Als Eigentümer des Geräts sollten Sie bei
Ihrem lokalen Händler, Informationen über ein
lokales, autorisiertes Sammel- bzw.
Entsorgungssystem einholen. Indem Sie diese
Europäische Richtlinie befolgen, helfen Sie mit bei
der Verbesserung der Umweltbedingungen und
der Gesundheit der Menschen.
IM FALLE VON FEHLFUNKTIONEN, HOLEN SIE
SI H HILFE VON QUALIFIZIERTEM PERSONAL

6913400050
18
SÉCURITÉ
CHOCS ÉLECTRIQUES PEUVENT TUER.
- Débranchez l'appareil de l'alimentation électrique
avant de travailler sur le générateur.
- Ne pas travailler avec les gaines de câbles
détériorés.
- Ne touchez pas les découvertes électriques.
- Assurez-vous que toutes les couvertures de
générateur de courant sont bien en place lorsque la
machine est connectée au réseau.
- Isolez-vous de la surface de travail et le sol (sol):
utilisées chaussures et des gants isolants.
- Gardez gants, chaussures, vêtements, zone de
travail, et cet équipement propre et sec.
CONTENEURS SOUS PRESSION PEUT
EXPLOSER SI SOUDÉ.
Lorsque vous travaillez avec un générateur de
puissance:
- Non-soudé récipients sous pression.
- Ne pas souder dans des environnements contenant
de la poussière ou de fumées.
RAYONNEMENT GÉNÉRÉ PAR ARC DE
SOUDAGE PEUT ENDOMMAGER LES YEUX ET
CAUSER DES BRÛLURES À PEAU.
- Protégez vos yeux et le corps correctement.
- Il est essentiel pour les personnes avec des lentilles
de contact pour vous protéger avec des verres
spéciaux et des masques.
PRÉVENTION BURNS
Pour protéger vos yeux et de la peau des brûlures et
des rayons ultraviolets:
- Portez des lunettes noires. Portez des vêtements,
des gants et des chaussures appropriées.
- Utilisez des masques avec des côtés fermés, avec
des lentilles et de la protection de verre vertu de la loi
(protection DIN 10).
- Avertir les gens de ne pas regarder directement à
l'arc.
LE BRUIT PEUT ENDOMMAGER L’OUÏE.
- Protéger adéquatement pour prévenir les
dommages.
FUMÉES ET GAZ sont dangereux pour la santé.
- Gardez votre tête loin de fumées.
- Assurer une ventilation adéquate pour la zone de
travail.
- Si la ventilation est insuffisante, utiliser un aspirateur
pour aspirer par le bas.
HALEUR, les croquis de hot metal et les étincelles
peuvent provoquer des incendies.
- Ne pas souder à proximité de matières
inflammables.
- Ne pas transporter tout type de carburant, tels que
les briquets ou des allumettes.
- L'arc de soudage peut causer des brûlures. Gardez
la pointe de l'électrode loin de votre corps et celui des
autre
PRÉVENTION DES INCENDIES
Le soudage génère des projections de métal fondu.
Prenez les précautions suivantes pour prévenir les
incendies:
- Assurez-vous d'un extincteur d'incendie dans la
zone de soudage.
- Retirez les matériaux inflammables de la zone à
proximité immédiate de la soudure.
- Refroidir le matériau soudé ou laissez-le refroidir
avant de le toucher ou de le mettre en contact avec
des matières combustibles
- Ne jamais utiliser la machine à souder les
conteneurs avec des matériaux potentiellement
inflammables. es récipients doivent être nettoyés
complètement avant de procéder à la soudure.
- Aérer la zone potentiellement inflammable avant
d'utiliser la machine.
- Ne pas utiliser la machine dans des atmosphères
qui contiennent des concentrations élevées de
poussières, inflammable ou vapeurs combustibles.
PRÉVENTION DE CHOC ÉLECTRIQUE
Prenez les précautions suivantes lors de l'utilisation
d'un générateur:
-Gardez eux-mêmes et leurs vêtements propres.
-Ne pas être en contact avec le humide et humide lors
de l'utilisation du générateur.
-Maintenir une isolation adéquate contre les chocs
électriques.Si l'opérateur doit travailler
dans un
environnement humide, devront faire preuve de

6913400050
19
prudence extrême, chaussures habillées et des gants
. Vérifier fréquemment les cabled'alimentation de la
machine: il doit être exempt de dommages à l'isolant.
FILS NUS SONT DANGEREUX
Ne pas utiliser la machine avec un cable
d'alimentation endommagé; il doit être remplacé
immédiatement.
- Si il ya la nécessité d'ouvrir la machine, débranchez
d'abord l'alimentation. Attendez 5 minutes pour
permettre aux condensateurs de se décharger. Le
non respect de cette procédure peut vous exposer à
des chocs électriques dangereux.
- Ne jamais utiliser la machine de soudage si le
couvercle de protection ne sont pas en place.
- Assurez-vous que la prise de terre du cable
d'alimentation, est parfaitement efficace.
e générateur est conçu pour être utilisé dans un
environnement professionnel et industriel. Pour les
autres types de demande, communiquez avec le
fabricant. Dans le cas où les perturbations
électromagnétiques sont détectées, il est de la
responsabilité de l'utilisateur de la machine pour
résoudre la situation avec l'assistance technique du
fabricant. Il est interdit d'utiliser et approcher de la
machine de gens porteurs de stimulateurs électriques
(Peace Makers).
DESCRIPTION GÉNÉRALE
ette nouvelle série de générateurs avec
régulation électronique régulée par un
microprocesseur, permet d'atteindre une excellente
qualité de soudage pour tous les types
d'électrodes suivants: rutiles, basiques, inox, la
cellulose, GOUGEAGE, Aluminium, grâce à la
technologie de pointe appliquée. Les contrôles
circuit à microprocesseur et optimise le transfert de
l'arc indépendamment de la variation de charge et
l'impédance des câbles de soudage.
Les contrôles sur le panneau avant permet une
programmation facile des séquences de soudage
selon les besoins opérationnels.
La technologie d'onduleur utilisé a donné la
chance d'obtenir:
- Générateurs d'un très faible poids et les
dimensions;
- onsommation d'énergie réduite;
- Excellente réponse dynamique;
- Facteur de puissance et de rendement très élevé;
- aractéristiques de soudage de meilleure qualité;
- Affichage visuel de données et les fonctions de
réglage.
Les composants électroniques sont enfermés dans
un métal robuste facilement transportable et
refroidis avec des ventilateurs à air pulsé avec un
faible niveau de bruit.
N.B. Le générateur est pas fait pour décongeler
des tuyaux.
RÉCEPTION
L'emballage contient:
- N ° 1 générateur
- N ° 1 mode d'emploi
Assurez-vous qu'ils sont inclus dans le paquet
toutes les matières énumérées ci-dessus. Avisez
votre distributeur local si quelque chose manquait.
Assurez-vous que le générateur n'a pas été
endommagé pendant le transport. Si il ya des
dommages évidents, voir les instructions pour les
réclamations. Avant de faire fonctionner le
générateur lire cette notice d'instruction.
PLAINTES
Les réclamations pour dommages lors de
l'expédition: Si l'équipement est endommagé
pendant le transport, vous devez déposer une
réclamation auprès de votre transitaire.
Plaintes de défauts: Tous les équipements
expédiés par STEL ont été soumis à un contrôle
de qualité rigoureux. Toutefois, si l'équipement ne
fonctionne pas correctement, contactez votre
revendeur agréé.
PLAQUE DES DONNÉES
A) IDENTIFI ATION
Nom et adress du constructeur
Modele de la soudeuse
Identification relative au numéro
Symbole du type de soudeuse
Référence à la norme de construction
B) SORTIE DU SOUDAGE
Symbole du procédé de soudage
Symbole pour les soudeuses pouvant fonctionner
dans un environnement à risque accru de décharge
électrique.
Symbole du courant
Tension assignée à vide ( avec entrée nominale )
Plage du courant
Valeurs du cycle d’intermittence ( sur 10 minutes )
Valeurs du courant assignée de soudage
Valeurs de la tension conventionelle à charge
A
B
D

6913400050
20
) ALIMENTATION
Symbole pour l’alimentation ( nombre de phases et
fréquence )
Tension assignée d’alimentation
ourant maximum d’alimentation
ourant maximum efficace d’alimentation ( identifie
le fusible de ligne )
D) AUTRES ARA TÉRISTIQUES
Degré de protection.
INSTALLATION
ATTENTION:
et équipement dans la classe A est pas conçu pour
être utilisé dans la maison, où l'énergie électrique et
'fournie par le système public d'alimentation basse
tension. Il peut y avoir des difficultés potentielles pour
assurer la compatibilité électromagnétique de ces
environnements en raison de perturbations conduites
et rayonnées.
Le générateur MAX 223 Pipeline ne respectant pas
les limites de la IEC 61000-3-12. Si vous êtes
connecté au public industrielle BT est la responsabilité
de l'installateur ou l'utilisateur d'assurer, après
consultation avec le distributeur entité, si le même
peut être connecté. Le bon fonctionnement du
générateur est assurée par une installation appropriée
Ensuite, vous devez:
- Placez la machine de sorte que la dégradation de la
circulation d 'air assuré par le ventilateur à l'intérieur.
- Ne laissez pas les fans de la machine ont des
dépôts ou de la poussière.
- Il est bon d'éviter les coups, les frottements, et
absolument l''exposition à la chaleur excessive, ou
d'autres situations anormales.
TENSION
Le générateur fonctionne avec ces tension
d'alimentation:
MAX 223 PIPELINE 400V 3P +/- 10%
et Fusible 16 A Fusible T
CONNEXION
- Avant d'effectuer des connexions électriques entre le
générateur de puissance et commutateur de ligne,
assurez-vous que cette dernière est ouverte.
- Le tableau de distribution doit se conformer à la
réglementation du pays d'utilisation.
-L Réseau »du système doit être industrielle.
-Préparer Une prise spéciale qui fournit pour le
logement des conducteurs du câble d'alimentation.
Pour âbles plus longs augmentent de manière
appropriée la taille du conducteur ,prise de courant
,doit avoir un commutateur approprié équipé de
fusibles retardés.
PRISE À LA TERRE
- Pour la protection des utilisateurs de concevoir
génerateur il doit être correctement relié à la terre
(NORMES INTERNATIONALES DE SÉ URITÉ).
- Et «essentiel d'établir une bonne mise à la terre à
travers le jaune-vert du cordon d'alimentation pour
éviter les rejets causés par contact accidentel avec un
objet à la terre.
Le châssis (qui est conducteur) est relié
électriquement avec le conducteur de terre; pas
correctement connecter à l'équipement de la terre
»peut provoquer un choc électrique dangereux pour
l'utilisateur, et un dysfonctionnement du générateur.
AVERTISSEMENT POSITION
PRÉCAIRE
Si le générateur tombe peut causer des blessures.
Ne pas utiliser ou déplacer le générateur dans le cas
est dans une situation précaire.
Ne pas placer le générateur sur des plans inclinés de
plus de 10 °.
