Stel MAX 142 User manual

6910200130
1
- MANUALE DI ISTRUZIONE PER SALDATRICE
- INSTRUCTION MANUAL FOR WELDING MACHINE
- BETRIEBSANLEITUNG FÜR SCHWEIßERÄTE
MAX 142-161-161 DGT
Info : www.s elgroup.i - el. [phone]

6910200130
2
DECLARATION OF CONFORMITY
According to
The Low Voltage Directive 2014/35/E
The EMC Directive 2014/30/E
The RoHS Directive 2011/65/E
Type of equipmen
MMA Welding Equipment
Type of designa ion
600378000L - Max 142
607880000L - Max 161
601607000L - Max 161 DGT
Brand name or rade mark
STEL
Manufac urer or his au horized represen a ives es ablished wi hin he EEA:
Name, address, phone, websi e:
STEL s.r.l
Via Del Progresso 59; 36020 Castegnero – Vicenza
Italy
Tel [phone] Fax [phone] www.stelgroup.it
The following harmonized s andard in force wi hin he EEA has been used in he design:
EN 60974-1:2012 Ed.4, Arc welding equipment – Part 1: Welding power sources
EN 60974-10:2014 Ed.3, Arc welding equipment – Part 10: Electromagnetic compatibility (EMC)
Addi ional informa ion: Restrictive use, Class A equipment, intended for use in locations other than
residential.
By signing this document, the undersigned declares as manufacturer, or the manufacturer’s authorized
representative established within EEA, that the equipment in question complies with the safety requirements
stated above.
Da e Signa ure Posi ion
13-09-2018 Andrea Barocco General Manager

6910200130
3
SICUREZZE
LO SHOCK ELETTRICO PUÒ UCCIDERE
- Disconnettere la macchina dalla rete di
alimentazione prima di intervenire sul generatore.
- Non lavorare con i rivestimenti dei cavi deteriorati.
- Non toccare le parti elettriche scoperte.
- Assicurarsi che tutti i pannelli di copertura del
generatore di corrente siano ben fissati al loro posto
quando la macchina è collegata alla rete di
alimentazione.
- Isolate Voi stessi dal banco di lavoro e dal pavimento
(ground): usate scarpe e guanti isolanti.
- Tenete guanti, scarpe, vestiti, area di lavoro, e
questa apparecchiatura puliti ed asciutti.
I CONTENITORI SOTTO PRESSIONE POSSONO
ESPLODERE SE SALDATI.
Quando si lavora con un generatore di corrente:
- non saldare contenitori sotto pressione.
- non saldare in ambienti contenenti polveri o vapori
esplosivi.
LE RADIAZIONI GENERATE DALL’ARCO Dl
SALDATURA POSSONO DANNEGGIARE GLI
OCCHI E PROVOCARE BRUCIATURE ALLA
PELLE.
- Proteggere gli occhi ed il corpo adeguatamente.
- È indispensabile per i portatori di lenti a contatto
proteggersi con apposite lenti e maschere.
PREVENZIONE USTIONI
Per proteggere gli occhi e la pelle dalle bruciature e
dai raggi ultravioletti:
- portare occhiali scuri. Indossare vestiti, guanti e
scarpe adeguate.
- usare maschere con i lati chiusi, aventi lenti e vetri di
protezione a norme (grado di protezione DIN 10).
- avvisare le persone circostanti di non guardare
direttamente l’arco.
IL RUMORE PUÒ’ DANNEGGIARE L’UDITO.
- Proteggersi adeguatamente per evitare danni.
I FUMI ED I GAS POSSONO DANNEGGIARE LA
VOSTRA SALUTE.
- Tenere il capo fuori dalla portata dei fumi.
- Provvedere per una ventilazione adeguata dell’area
di lavoro.
- Se la ventilazione non è sufficiente, usare un
aspiratore che aspiri dal basso.
IL CALORE, GLI SCHIZZI DEL METALLO FUSO E
LE SCINTILLE POSSONO PROVOCARE INCENDI.
- Non saldare vicino a materiali infiammabili.
- Evitare di portare con sé qualsiasi tipo di
combustibile come accendini o fiammiferi.
- L’arco di saldatura può provocare bruciature. Tenere
la punta dell’elettrodo lontano dal proprio corpo e da
quello degli altri.
PREVENZIONE INCENDI
La saldatura produce schizzi di metallo fuso.
Prendere le seguenti precauzioni per evitare incendi:
- assicurarsi un estintore nell’area di saldatura.
- allontanare il materiale infiammabile dalla zona
immediatamente vicina all’area di saldatura.
- raffreddare il materiale saldato o lasciarlo raffreddare
prima di toccarlo o di metterlo a contatto con materiale
combustibile
- non usare mai la macchina per saldare contenitori di
materiale potenzialmente infiammabile. Questi
contenitori devono essere puliti completamente prima
di procedere alla saldatura.
- ventilare l’area potenzialmente infiammabile prima di
usare la macchina.
- non usare la macchina in atmosfere che contengano
concentrazioni elevate di polveri, gas infiammabili o
vapori combustibili.
PREVENZIONE CONTRO SHOCK ELETTRICI
Prendere le seguenti precauzioni quando si opera con
un generatore di corrente:
- tenere puliti se stessi ed i propri vestiti.
- non essere a contatto con parti umide e bagnate
quando si opera con il generatore.
- mantenere un isolamento adeguato contro gli shock
elettrici. Se l’operatore deve lavorare in ambiente
umido, dovrà usare estrema cautela, vestire scarpe e
guanti isolanti.
WARNING

6910200130
4
- controllare spesso il cavo di alimentazione della
macchina: dovrà essere privo di danni all’isolante. I
CAVI SCOPERTI SONO PERICOLOSI
Non usare la macchina con un cavo di alimentazione
danneggiato; è necessario sostituirlo
immediatamente.
- se c’è la necessità di aprire la macchina, prima
staccare l’alimentazione. Aspettare 5 minuti per
permettere ai condensatori di scaricarsi. Non
rispettare questa procedura può esporre l’operatore a
pericolosi rischi di shock elettrico.
- non operare mai con il generatore, se la copertura di
protezione non è al suo posto.
- assicurarsi che la connessione di terra del cavo di
alimentazione, sia perfettamente efficiente.
Questo generatore è stato progettato per essere
utilizzato in ambiente professionale ed industriale. Per
altri tipi di applicazione contattare il costruttore. Nel
caso in cui dis urbi ele romagne ici siano
individuati è responsabilità dell’utilizzatore della
macchina risolvere la situazione con l’assistenza
tecnica del costruttore. È vietato l’utilizzo e
l’avvicinamento alla macchina da parte di persone
portatori di stimolatori elettrici (PACE MAKERS).
DESCRIZIONE GENERALE
Questa nuova serie di generatori a regolazione
elettronica governata da microprocessore,
consente di raggiungere una eccellente qualità di
saldatura per tutti i seguenti tipi di elettrodi:
RUTILE, BASICO, grazie alle avanzate tecnologie
applicate. Il circuito microprocessore controlla ed
ottimizza il trasferimento dell’arco
indipendentemente dalla variazione del carico e
dell’impedenza dei cavi di saldatura.
I comandi sul pannello frontale consentono una
facile programmazione delle sequenze di saldatura
in funzione delle esigenze operative.
La tecnologia inverter usata ha permesso di
ottenere:
- generatori con peso e dimensioni estremamente
contenuti;
- ridotto consumo energetico;
- eccellente risposta dinamica;
- fattore di potenza e rendimenti molto alti;
- caratteristiche di saldatura migliori;
I componenti elettronici sono racchiusi in una
robusta carpenteria facilmente trasportabile e
raffreddati ad aria forzata con ventilatori a basso
livello di rumorosità.
N.B. Il generatore non è adatto per sgelare tubi.
RICEVIMENTO
L’imballo contiene:
- N. 1 generatore
- N. 1 manuale istruzione
Verificare che siano compresi nell’imballo tutti i
materiali sopra elencati. Avvisare il Vs. distributore se
manca qualcosa. Verificare che il generatore non sia
stato danneggiato durante il trasporto. Se vi è un
danno evidente, vedere la sezione RECLAMI per
istruzioni. Prima di operare con il generatore leggere
attentamente questo manuale di istruzioni.
RECLAMI
Reclami per danneggiamen o duran e il raspor o:
Se la Vs. apparecchiatura viene danneggiata durante
la spedizione, dovete inoltrare un reclamo al Vs.
spedizioniere.
Reclami per merce dife osa: Tutte le
apparecchiature spedite da STEL sono state
sottoposte ad un rigoroso controllo di qualità. Tuttavia
se la Vs. apparecchiatura non dovesse funzionare
correttamente, rivolgetevi al Vs. concessionario
autorizzato.

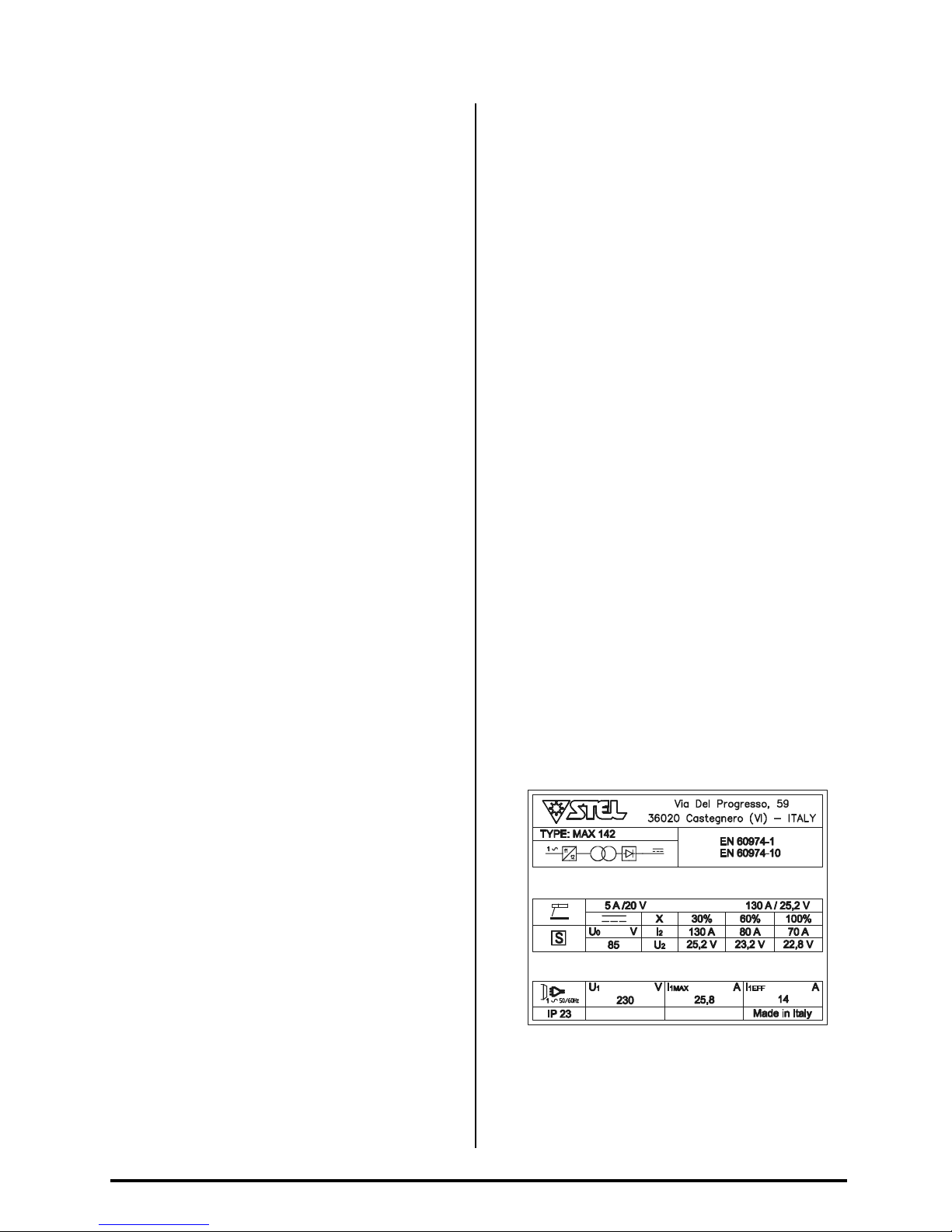

DATI TECNICI
A
B
C
D

6910200130
5
A) IDENTIFICAZIONE
Nome, indirizzo del costruttore
Tipo generatore
Identificazione riferita al numero di serie
Simbolo del tipo di generatore
Riferimento alla normativa di costruzione
B) DATI DI SALDAT RA
Simbolo del processo di lavoro
Simbolo per generatori idonei ad operare in ambiente
a rischio accresciuto di scossa elettrica.
Simbolo della corrente
Tensione assegnata a vuoto (tensione media)
Gamma della corrente
Valori del ciclo di intermittenza (su 10 minuti)
Valori della corrente assegnata
Valori della tensione convenzionale a carico
C) ALIMENTAZIONE
Simbolo per l’alimentazione (numero fasi e
frequenza)
Tensione assegnata di alimentazione
Massima corrente di alimentazione
Massima corrente efficace di alimentazione
(identifica il fusibile di linea)
D) ALTRE CARATTERISTICHE
Grado di protezione.
INSTALLAZIONE
ATTENZIONE:
Questa apparecchiatura in CLASSE A non e’
destinata all’uso in ambienti residenziali dove la
potenza elettrica e’ fornita dal sistema pubblico di
alimentazione a bassa tensione. Ci possono
essere potenziali difficoltà a garantire la
compatibilità elettromagnetica di questi ambienti a
causa di disturbi condotti e irradiati. Questo
generatore non rispetta i limiti della IEC 61000-3-
12. Se collegato alla rete BT industriale pubblica è
responsabilità dell'installatore o dell'utilizzatore
assicurarsi, previa consultazione dell'Ente
distributore, se lo stesso è collegabile.
Il buon funzionamento del generatore è assicurato da
un’ adeguata installazione; è necessario quindi:
- Sistemare la macchina in modo che non sia
compromessa la circolazione d’ aria assicurata dal
ventilatore interno .
- Evitare che i ventilatori immettano nella macchina
depositi o polveri.
- E’ bene evitare urti, sfregamenti, ed in maniera
assoluta l’ esposizione a stillicidi, fonti di calore
eccessive, o comunque situazioni anomale.
TENSIONE DI RETE
Il generatore funziona per tensioni di rete che si
discostano fino al +/-20% dal valore nominale
(Tensione nominale 230V, tensione minima 184V,
tensione massima 276V).
MAX 142-161 Fuse 16A T
COLLEGAMENTO
- Prima di effettuare connessioni elettriche tra il
generatore di corrente e l’ interruttore di linea,
accertarsi che quest’ ultimo sia aperto.
- Il quadro di distribuzione deve essere conforme alle
normative vigenti nel paese di utilizzo.
-L’ impianto di rete deve essere di tipo industriale.
-Per i cavi più lunghi maggiorare opportunamente la
sezione del conduttore.
-A monte, l’apposita presa di rete dovrà avere un
adeguato interruttore munito di fusibili ritardati.
MESSA A TERRA
- Per la protezione degli utenti il generatore dovrà
essere assolutamente collegato correttamente
all’impianto di terra (NORMATIVE INTERNAZIONALI
DI SIC REZZA).
- E’ indispensabile predisporre una buona messa a
terra tramite il conduttore giallo-verde del cavo di
alimentazione, onde evitare scariche dovute a contatti
accidentali con oggetti messi a terra.
Lo chassis (che è conduttivo) è connesso
elettricamente con il conduttore di terra; non collegare
correttamente a terra l’ apparecchiatura può provocare
shock elettrici pericolosi per l’utente, e un non corretto
funzionamento del generatore.
AVVERTENZA
POSIZIONAMENTO
PRECARIO
Se il generatore cade può causare infortuni.
Non mettere in funzione o spostare il generatore
nel caso si trovi in posizione precaria.
Non posizionare il generatore su piani inclinati
superiori a 10°.

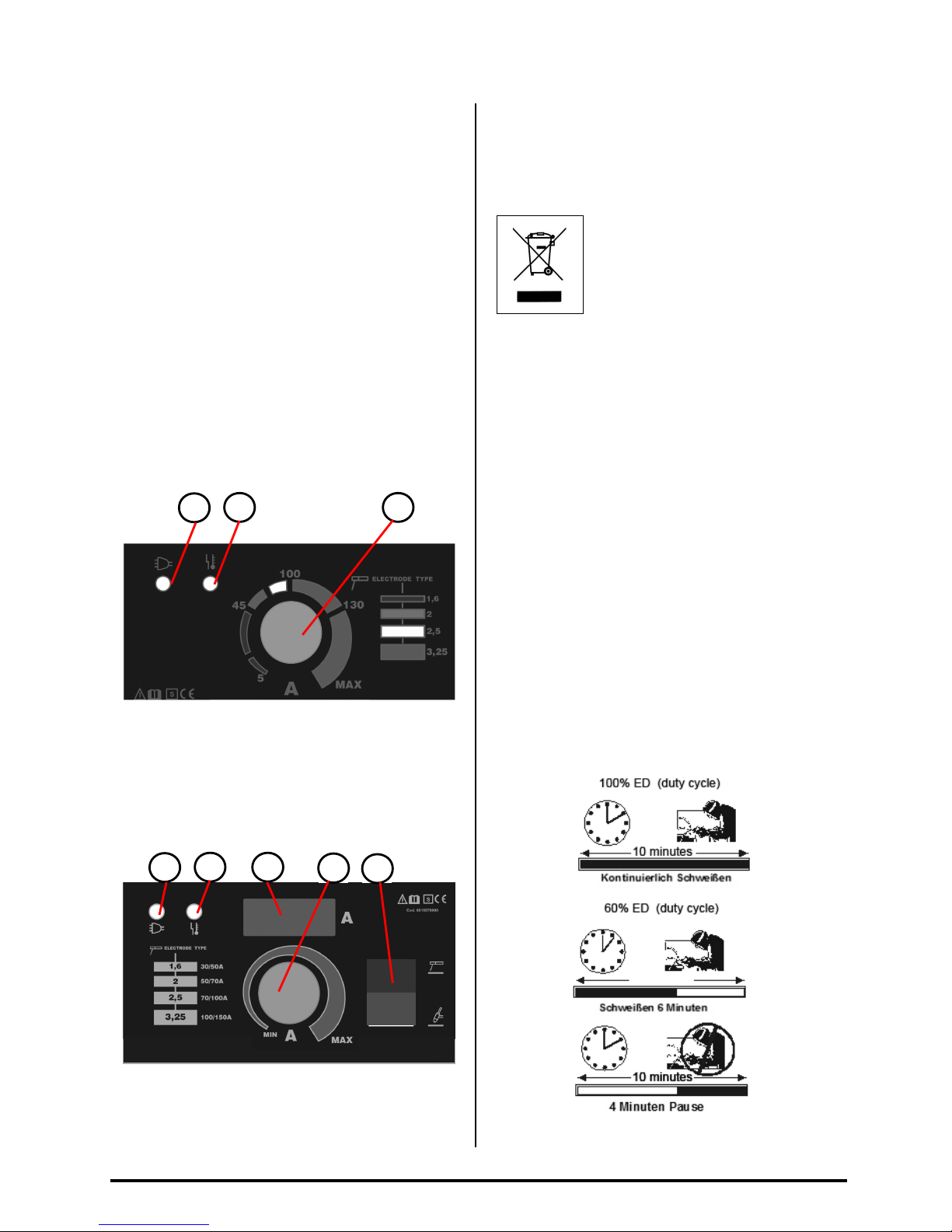

DESCRIZIONE PANNELLO
FRONTALE MAX 142-161
1 Led macchina sotto tensione
2 Led sovratemperatura
3 Potenziometro Regolazione Corrente
1
2
3

6910200130
6

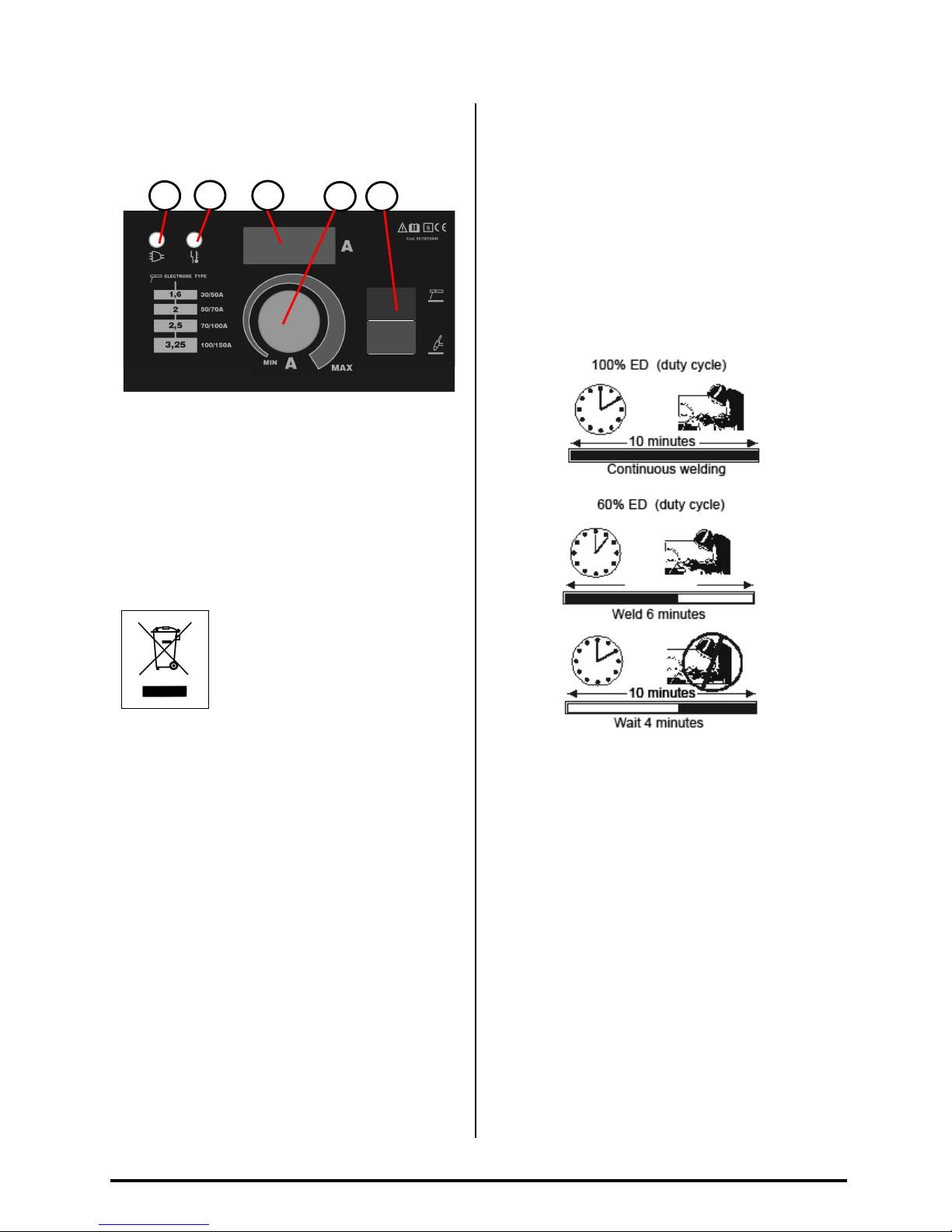

DESCRIZIONE PANNELLO
FRONTALE MAX 161 DGT
1 Led macchina sotto tensione
2 Led sovratemperatura
3 Display visualizzazione corrente
4 Potenziometro Regolazione Corrente
5 Pulsante selezione modalità Elettrodo /Tig lift
SMALTIMENTO
APPARECCHIATURE
ELETTRICHE ED
ELETTRONICHE
Non smaltire le apparecchiature
elettriche assieme ai rifiuti normali!
In ottemperanza alla Direttiva
Europea 2002/96/CE sui rifiuti da
apparecchiature elettriche ed
elettroniche e relativa attuazione
nell'ambito della legislazione nazionale, le
apparecchiature elettriche giunte a fine vita devono
essere raccolte separatamente e conferite ad un
impianto di riciclo ecocompatibile. In qualità di
proprietario delle apparecchiature dovrà informarsi
presso il nostro rappresentante in loco sui sistemi
di raccolta approvati.Dando applicazione a questa
Direttiva Europea migliorerà la situazione
ambientale e la salute umana!
IN CASO DI CATTIVO F NZIONAMENTO
RICHIEDETE L’ASSISTENZA DI PERSONALE
Q ALIFICATO.
DUTY CYCLE E
SOVRATEMPERATURA
Il ciclo di intermittenza è la percentuale di utilizzo
della saldatrice su 10 minuti che l’ operatore deve
rispettare per evitare che scatti il blocco di
erogazione per sovratemperatura.
Se la macchina entra in sovratemperatura:
- Il led giallo si accende in modo
intermittente .
- E’ necessario attendere circa 10 minuti per
riprendere a saldare.
1
2
3
4
5

6910200130
7
SAFETY
ELECTRIC SHOCK CAN KILL
- Disconnect the power supply before working on
the welding machine.
- Do not work with deteriorated cable sheaths.
- Do not touch bare electrical parts.
- Ensure that all the panels covering the welding
machine are firmly secured in place when the
machine is connected to the mains supply.
- Insulate yourself from the work bench and from
the floor (ground): use insulating footwear and
gloves.
- Keep gloves, footwear, clothes, the work area
and this equipment clean and dry.
PRESSURISED CONTAINERS CAN EXPLODE IF
WELDED.
When working with a welding machine:
- do not weld pressurised containers .
- do not weld in environments containing explosive
powders or vapours.
THE RADIATIONS GENERATED BY THE
WELDING ARC CAN DAMAGE THE EYES AND
CAUSE BURNING OF THE SKIN.
- Provide suitable protection for the eyes and body.
- I is indispensable for con ac lens wearers o
pro ec hemselves wi h sui able lenses and
masks.
NOISE CAN DAMAGE YOUR HEARING.
- Protect yourself suitably to avoid hearing
damage.
FUMES AND GASES CAN DAMAGE YOUR
HEALTH.
- Keep your head out of the reach of fumes.
- Provide suitable ventilation of the work area.
- If the ventilation is not sufficient, use an exhaust
system that sucks from the bottom.
HEAT, SPLASHES OF MOLTEN METAL AND
SPARKS CAN CAUSE FIRES.
- Do not weld near inflammable materials.
- Avoid having any type of fuel with you such as
cigarette lighters or matches.
- The welding arc can cause burns. Keep the tip of
the electrode far from your body and from other
persons.
PREVENTION OF ELECTRIC SHOCKS
Take the following precautions when working with a
welding machine:
- keep yourself and your clothes clean.
- do not be in contact with damp or wet parts when
working with the welding machine.
- maintain suitable insulation against electric shock.
If the operator has to work in a damp environment,
he must take extreme care and wear insulating
footwear and gloves.
- check the machine power cable frequently: it
must be free from damage to the insulation. BARE
CABLES ARE DANGERO S. Do not use the
machine if the power cable is damaged; it must be
replaced immediately.
- if it is necessary to open the machine, first
disconnect the power supply. Wait 5 minutes to
allow the capacitors to discharge. Failure to take
this precaution may expose the operator to
dangerous risks of electric shock.
- never work with the welding machine if the
protective cover is not in place.
- ensure that the earth connection of the power
supply cable is perfectly efficient.
This machine has been designed for use in a
professional and industrial environment. For other
types of application contact the manufacturer. If
elec romagne ic dis urbances are found it is the
responsibility of the machine user to solve the
problem with the technical assistance of the
manufacturer. I is forbidden for people wi h
PACEMAKERS o use or come near he
machine.
PREVENTION OF BURNS
To protect your eyes and skin from burns and
ultraviolet rays:
- wear dark glasses. Wear suitable clothing, gloves
and footwear.
- use masks with closed sides, having lenses and
protective glass according to standards (degree of
WARNING

6910200130
8
protection DIN 10).
- warn people in the vicinity not to look directly at
the arc.
PREVENTION OF FIRE
Welding produces splashes of molten metal.
Take the following precautions to prevent fire:
- ensure that there is a fire extinguisher in the
welding area.
- remove all inflammable material from the
immediate vicinity of the welding area.
- cool the welded material or let it cool before
touching it or putting it in contact with combustible
material
- never use the machine for welding containers of
potentially inflammable material. These containers
must be completely cleaned before they are
welded.
- ventilate the potentially inflammable area before
using the machine.
- do not use the machine in atmospheres
containing high concentrations of powders,
inflammable gases or combustible vapours.
GENERAL
CHARACTERISTICS
This new series of welding machines with
electronic regulation controlled by a
microprocessor ,allows you to achieve excellent
welding quality, thanks to the advanced
technologies applied. The microprocessor circuit
controls and optimises the transfer of the arc
irrespective of the load variation and of the
impedance of the welding cables.
The controls on the front panel allow easy
programming of the welding sequences depending
on the operating requirements.
The inverter technology used has allowed the
following to be obtained:
- machines with extremely low weight and compact
dimensions;
- reduced energy consumption ;
- excellent dynamic response;
- very high power factor and yields;
- better welding characteristics;
- viewing of the data and of the set functions on the
display.
The electronic components are enclosed in a
sturdy structure that is easy to carry and cooled
with forced air by fans with low noise production.
N.B. This welding machine is not suitable for
thawing pipes.
DELIVERY OF THE MATERIAL
The package contains:
- N. 1 welding machine
- N. 1 instruction manual
Check that all the material listed above is included
in the package. Inform your distributor if anything is
missing. Check that all the material listed above is
included in the package. Inform your distributor if
anything is missing. Check that the machine has
not been damaged in transport. If you see any sign
of damage, consult the COMPLAINTS section for
instructions. Before working with the machine, read
the SAFETY and SE section of this manual.
COMPLAINTS
Complain s for damage during ranspor : If your
equipment is damaged during transit you must
present a claim to the carrier.
Complain s for faul y goods: All the equipment
shipped by STEL is subjected to strict quality
control. However, if your equipment does not work
properly, consult your authorised dealer.
TECHNICAL DATA
A
B
C
D

6910200130
9
a) IDENTIFICATION
Name, address of the manufacturer
Type of welding machine
Identification with reference to serial number
Symbol of the type of welding machine
Reference to the construction standards
b) WELDING O TP T
Symbol of the work process
Symbol for welding machines suitable for working in
an environment with a high risk of electric shock.
Symbol of the welding current
Assigned no-load voltage (operating voltage)
Range of the welding current
Values of the intermittence cycle (in 10 minutes)
Values of the assigned welding current
Values of the conventional loaded voltage
c) POWER S PPLY
Power supply symbol (number of phases and
frequency)
Assigned power supply voltage
Maximum power supply current
Maximum effective power supply current (identifies
the line fuse)
d) OTHER CHARACTERISTICS
Degree of protection .
INSTALLATION
WARNING: This Class A equipment is not
intended for use in residential locations where the
electrical power is provided by the public low-
voltage supply system. There may be potential
difficulties in ensuring electromagnetic compatibility
in those locations, due to conducted as well as
radiated disturbances.
This equipment does not comply with IEC 61000-3-
12. If it is connected to a public low voltage
system, it is the responsibility of the installer or
user of the equipment to ensure, by consultation
with the distribution network operator if necessary,
that the equipment may be connected. The good
operation of the machine is ensured by correct
installation; you must therefore proceed as follows:
- Position the machine in such a way that there is
no obstacle to the air circulation ensured by the
internal fan since the internal components require
suitable cooling.
- Ensure that the fan does not send deposits or
dust into the machine.
- Avoid impacts, rubbing, and absolutely no
exposure to dripping water, excessive heat
sources, or any abnormal situations.
MAINS VOLTAGE
The machine operates from a mains voltages
differing by +/-20% from the rated mains value
(example: 230V rated, Minimum voltage 184V,
maximum voltage 276V).
CONNECTION
- Before making the electrical connections between
the welding machine and the line switch, ensure
that the switch is turned off .
- The distribution panel must comply with the
regulations in force in the country of use.
- The mains system must be of the industrial type.
- For longer connecting cables, increase the lead
section as required.
- In the event of breakage of the power cable, it must
be replaced at a qualified assistance centre.
EARTHING
- To ensure user protection the welding machine
must absolutely be correctly connected to the earth
system (INTERNATIONAL SAFETY
REG LATIONS).
- It is indispensable to provide good earthing by
means of the yellow-green lead in the power cable,
in order to avoid discharges due to accidental
contacts with earthed objects .
- The chassis (which is conductive) is electrically
connected with the earth lead; if the equipment is
not suitably connected to earth it may cause
electric shocks which are dangerous for the user.
INSTRUCTION FOR
INSECURE POSITIONING
Failure to properly secure the machine can cause
personal injury.
If machine is in an insecure position do not attempt
to switch on.
Do not put the machine on an unlevelled surface
greater than 10°.
FRONT PANEL DESCRIPTION
MAX 142-161
1 Machine live led
2 Over temperature led
3 Potentiometer regulating Current
1
2
3

6910200130
10
FRONT PANEL DESCRIPTION
MAX 161 DGT
1 Machine live led
2 Over temperature led
3 Amps display
4 Potentiometer regulating Current
5 Electrode / Tig lift mode selection button
DISPOSAL OF ELECTRICAL
AND ELECTRONIC
EQUIPMENT
Do not dispose of electrical
equipment together with normal
waste! In observance of European
Directive 2002/96/EC on Waste
Electrical and Electronic Equipment
and its implementation in
accordance with national law,
electrical equipment that has reached the end of its
life must be collected separately and returned to an
environmentally compatible recycling facility. As the
owner of the equipment, you should get
information on approved collection systems from
our local representative. By applying this European
Directive you will improve the environment and
human health!
IN CASE OF MALF NCTIONS, REQ EST
ASSISTANCE FROM Q ALIFIED PERSONNEL.
DUTY CYCLE AND
EXCESSES TEMPERATURE
The duty cycle is the percentage of use of the
welding machine within 10 minutes which the
operator must respect to avoid the machine
blocking output due to temperature being
exceeded.
If the machine goes into excess temperature:
- The yellow led 3 light is on.
- It is necessary to wait about 10
minutes before resuming welding.
1
2
3
4
5

6910200130
11
SICHERHEITSVORSCHRIFTEN
EIN ELEKTROSCHOCK KANN TÖDLICH SEIN
- Vor Arbeiten am Gerät, Netzstecker ziehen
- Verwenden Sie keine beschädigten Kabel und
Leitungen
- Berühren Sie keine unter Spannung stehenden
elektrischen Bauteile
- Stellen Sie sicher, dass alle Abdeckungen fest
geschlossen sind, bevor das Gerät an das
Stromnetz angeschlossen wird.
- Sorgen Sie für einen ausreichenden Selbstschutz
gegenüber dem Erd- bzw. Massepotential, durch
die Verwendung von isolierendem Schuhwerk und
Handschuhen.
- Halten Sie Handschuhe, Schuhwerk, Kleidung,
ihren Arbeitsplatz, sowie das Gerät samt
Ausrüstung, trocken und sauber.
UNTER DRUCK STEHENDE BEHÄLTER
KÖNNEN BEIM SCHWEISSEN EXPLODIEREN
Wenn Sie mit einem Schweißgerät arbeiten:
- Schweißen Sie keine unter Druck stehenden
Behälter
- Schweißen Sie nicht in mgebungen mit
explosiven Stäuben oder Dämpfen
DIE DURCH DEN LICHTBOGEN ERZEUGTE
STRAHLUNG KANN IHR AUGENLICHT
SCHÄDIGEN
- Sorgen Sie für ausreichende Schutzkleidung für
Augen und Körper
- Für Kon ak linsen räger is es absolu
no wendig, sich mi geeigne en Linsen und
Schu zmasken zu schü zen.
LÄRM KANN IHR GEHÖR SCHÄDIGEN
- Schützen Sie sich durch ausreichenden
Gehörschutz vor Gehörschäden
DÄMPFE UND GASE KÖNNEN IHRE
GESUNDHEIT SCHÄDIGEN
- Kopf von schädlichem Dämpfen und Gasen
fernhalten
- Sorgen Sie für eine ausreichende Belüftung des
Arbeitsbereichs
- Sollte die Belüftung nicht ausreichend sein,
benutzen Sie ein geeignetes Absauggerät,
welches von nten absaugt.
HITZE, FLÜSSIGE METALLSPRITZER UND
FUNKEN KÖNNEN FEUER VERURSACHEN
- Schweißen Sie nicht in der Nähe von
entflammbaren Materialien
- Tragen Sie keine entflammbaren Dinge mit sich,
wie Feuerzeuge oder Streichhölzer
- Der Lichtbogen kann Brände verursachen. Halten
Sie die Spitze der Elektrode von Ihrem Körper,
sowie von Personen in Ihrer Nähe, fern.
VORSICHTSMASSNAHMEN UM EINEN
ELEKTROSCHOCK ZU VERHINDERN
Treffen Sie folgende Vorkehrungen, wenn Sie mit
einem Schweißgerät arbeiten:
- Halten Sie sich und Ihre Kleidung sauber.
- Berühren Sie keine feuchten oder nassen Teile,
wenn Sie mit dem Schweißgerät arbeiten.
- Halten Sie eine ausreichende Isolation gegen
einen Elektroschock aufrecht. Sollte der Anwender
in einer feuchten mgebung arbeiten müssen, ist
für größte Vorsicht zu sorgen und geeignetes,
isolierendes Schuhwerk und Handschuhe zu
tragen.
- Überprüfen Sie das Netzkabel regelmäßig: Es
darf keine Beschädigungen an der Isolation
aufweisen. BLANKE KABEL SIND GEFÄHRLICH.
Benutzen Sie das Gerät nicht, wenn das Netzkabel
beschädigt ist; es muss sofort ausgetauscht
werden.
- Sollte es notwendig sein, das Gerät zu öffnen,
ziehen Sie zuerst den Netzstecker. Warten Sie 5
Minuten, damit sich die Kondensatoren entladen
können. Die Missachtung dieser
Vorsichtsmaßnahme setzt den Anwender einem
hohen Risiko aus, einen Elektroschock zu erleiden.
- Arbeiten Sie nie mit dem Schweißgerät, wenn die
Schutzabdeckung geschlossen ist.
- Stellen Sie sicher, dass Erdung des
Stromversorgungskabels ausreichend
leistungsfähig ist.
Dieses Gerät wurde für den Einsatz in Beruf und
Industrie entwickelt. Für andere Arten der
Anwendung kontaktieren Sie bitte den Hersteller.
Werden elek romagne ische S örungen
festgestellt, liegt es in der Verantwortung des
Gerätebetreibers das Problem mit Hilfe des
technischen Kundendiensts des Herstellers zu
lösen. Für Personen, die einen
Herzschri macher ragen, is es verbo en das
Gerä zu bedienen, bzw. sich im Bereich des
Gerä s aufzuhal en.
WARNING

6910200130
12
VORSICHTSMASSNAHMEN UM
VERBRENNUNGEN ZU VERHINDERN
Maßnahmen, um Ihre Augen und Ihre Haut vor
Verbrennungen und ultravioletter Strahlung zu
schützen:
-Tragen Sie eine dunkle Schutzbrille. Tragen Sie
angemessene Kleidung, Handschuhe und
Schuhwerk.
- Benutzen Sie Kopfschutzhauben mit
geschlossenen Seiten, sowie Linsen und
Schutzgläser gemäß Standard (Schutzstufe DIN
10).
- Weisen Sie Personen, die sich in unmittelbarer
Nähe aufhalten, darauf hin, nicht direkt in den
Lichtbogen zu schauen.
VORSICHTSMASSNAHMEN UM BRÄNDE ZU
VERHINDERN
Schweißen verursacht flüssige Metallspritzer.
Treffen Sie folgende Vorkehrungen, um einen
Brand zu vermeiden.
- Stellen Sie sicher, dass ein Feuerlöscher im
Schweißbereich bereit steht.
- Entfernen Sie alle entflammbaren Materialien aus
der direkten mgebung des Schweißbereichs.
- Kühlen sie das geschweißte Material oder lassen
Sie es abkühlen, bevor Sie es mit brennbaren
Materialien in Kontakt bringen.
- Benutzen Sie nie das Gerät um Behälter zu
schweißen, welche möglicherweise brennbares
Material enthielten. Diese Behälter müssen vor
dem Schweißen komplett gereinigt werden.
- Durchlüften Sie den feuergefährdeten Bereich,
bevor Sie das Gerät benutzen.
- Verwenden Sie nicht das Gerät in Bereichen mit
hoher Konzentration an Stäuben, entflammbaren
Gasen und brennbaren Dämpfen.
ALLGEMEINE
EIGENSCHAFTEN
Diese neue Reihe von Schweißgeräten ist mit
einer elektronischen Stabilisierung ausgestattet,
welche von einem Mikroprozessor gesteuert wird.
Dank dem Einsatz dieser ausgereiften
Technologie, ist es möglich, ein ausgezeichnetes
Schweißergebnis zu erzielen. Die
Mikroprozessorschaltung steuert und optimiert den
Transfer des Lichtbogens, ungeachtet der
Lastschwankung und des
Schweißkabelwiderstands.
Die Steuerung an der Frontplatte ermöglicht ein
einfaches Programmieren der Schweißfolge in
Abhängigkeit der Arbeitsanforderungen.
Die eingesetzte Inverter Technologie ermöglicht
folgende Punkte:
- Maschinen mit extrem geringem Gewicht und
kompakten Abmessungen;
- geringerer Energieverbrauch;
- ausgezeichnetes, dynamisches Ansprechen;
- sehr hoher Leistungsfaktor und Wirkungsgrad;
- bessere Schweißeigenschaften;
- Anzeigen der Daten und eingestellten Funktionen
im Display;
Die elektronischen Bauteile sind in eine solide
Konstruktion eingefügt, leicht zu transportieren und
werden geräuscharm durch den Lüfter gekühlt.N.B.
Das Schweißgerät ist nicht dazu geeignet, Rohre
aufzutauen.
LIEFERUMFANG
Das Paket enthält:
- Nr. 1 Schweißgerät
- Nr. 2 Betriebsanleitung
Überprüfen Sie, ob alle oben genannten Dinge im
Paket enthalten sind. Sollte etwas fehlen,
informieren Sie bitte Ihren Händler. Überprüfen Sie
das Gerät auf etwaige Transportschäden. Sollten
Sie Transportschäden feststellen, setzten Sie sich
bitte mit der Abteilung für REKLAMATIONEN in
Verbindung, um weiterführende Anweisungen zu
erhalten. Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte die SICHERHEITS- und
GEBRA CHSHINWEISE in dieser
Betriebsanleitung.
REKLAMATION
Reklama ion von Transpor schäden: Im Falle
einer Beschädigung während des Transports
müssen Sie Ihren Anspruch gegenüber dem
Spediteur geltend machen.
Reklama ion fehlerhaf er Ware: Sämtliche
Geräte, welche von STEL versendet werden,
unterliegen einer strengen Qualitätskontrolle. Sollte
jedoch Ihr Gerät nicht einwandfrei funktionieren,
nehmen Sie bitte Kontakt zu Ihrem autorisierten
Händler auf.
ELEKTRISCHE MERKMALE
B
C
D
A

6910200130
13
a) IDENTIFIKATION
Name, Adresse des Herstellers
Schweißgerätetyp
Identifikation mit Verweis auf die Seriennummer
Symbol des Typs des Schweißgeräts
Verweis auf Bau Norm
b) SCHWEISSLEIST NG
Symbol für den Arbeitsprozess
Symbol für Schweißgeräte, die für den Einsatz in
mgebungen mit hohem Elektroschockrisiko,
geeignet sind.
Symbol für den Schweißstrombereich
Zugeteilte Leerlaufspannung (Betriebsspannung)
Schweißstrombereich
Wert des nterbrechungszykluses (in 10 Minuten)
Wert des zugeteilten Schweißstrombereichs
Wert der genormten Lastspannung
c) STROMZ FÜHR NG
Symbol der Stromzuführung (Anzahl der Phasen
und Frequenz)
Zugewiesene Netzspannung
Bemessungswert der maximalen Netzspannung
Bemessungswert der effektiven Netzspannung
(gibt die Netzabsicherung an)
d) WEITERE EIGENSCHAFTEN
Schutzart.
MONTAGE
INSTALLATION
Dieses Klasse A Gerät ist nicht zum Betrieb in
häuslicher mgebung vorgesehen, in der der
Strom vom öffentlichen Niederspannungsnetz zur
Verfügung gestellt wird. Dort können mögliche
Schwierigkeiten auftreten, die elektromagnetische
Verträglichkeit auf Grund von leistungsgeführten
und gestrahlten Störgrößen zu gewährleisten.
Dieses Gerät stimmt nicht mit IEC 61000-3-12
überein. Sollte das Gerät an ein öffentliches
Niederspannungsnetz angeschlossen werden, liegt
es in der Verantwortung des Monteurs oder des
Gerätenutzers, Rücksprache mit den Mitarbeitern
des Verteilungsnetzes zu halten, ob das Gerät
angeschlossen werden kann.Der einwandfreie
Betrieb des Geräts wird durch eine korrekte
Inbetriebnahme gewährleistet, deshalb müssen
Sie wie folgt vorgehen:
- Stellen Sie das Gerät so auf, dass nichts die
Luftzirkulation, die durch den eingebauten Lüfter
gesichert wird, behindert. Die inneren Bauteile
benötigen eine ausreichende Kühlung.
- Stellen Sie sicher, dass der Lüfter keine
Ablagerungen oder Staub in das Gerät einsaugt.
- Vermeiden Sie Stöße und Scheuern und setzen
sie das Gerät niemals Spritzwasser, exzessiven
Hitzequellen oder anderen bnormalen Situationen
aus.
NETZSPANNUNG
Das Gerät arbeitet mit einem Toleranzbereich von
20% der Nennspannung (Beispiel: Nennspannung
230V, Mindestspannung 184V, Höchstspannung
276V).
MAX 142-161 Sicherung 16A T
ANSCHLUSS
- Bevor Sie den elektrischen Anschluss zwischen
dem Schweißgerät und dem Leitungsschalter
herstellen, stellen Sie sicher, dass der Schalter auf
Aus steht.
- Die Verteilertafel muss mit den Vorschriften im
Bestimmungsland des Gerätegebrauchs
übereinstimmen.
- Die Netzversorgung muss für die industriellen
Anforderungen geeignet sein.
- Bei der Verwendung von langen
Verlängerungskabel, ist das Kabel
Kerndurchmesser Größe relevant zu den Schweiß-
Maschine für eine optimale Leistung
- Im Falle einer Beschädigung der Netzkabel,
Ersatz oder Reparatur kann nur von einer
qualifizierten Person in einer zugelassenen
Service-Center vorgenommen werden.
ERDUNG
- m den Anwenderschutz sicher zu stellen, muss
das Gerät korrekt an die Erdungsanlage
angeschlossen werden.
(INTERNATIONALE SICHERHEITSVORSCHRIFTEN)
A
B
C
D

6910200130
14
- m Entladungen bei versehentlichem Kontakt mit
geerdeten Objekten zu vermeiden, ist es
unentbehrlich für eine gute Erdung, unter
Verwendung der grün-gelben Leitung im Netzkabel
zu sorgen.
- Das Gehäuse (welches leitfähig ist), ist elektrisch
mit der Erdungsleitung verbunden; ist das Gerät
nicht entsprechend geerdet, kann dies zu einem,
für den Anwender sehr gefährlichen, Elektroschock
führen.
WARNHINWEISE BEI
UNSICHERER
POSITIONIERUNG
Die nicht fachgerechte Sicherung des Geräts kann
Personen verletzen. Wenn das Gerät unsicher
aufgestellt ist, schalten Sie das Gerät nicht ein.
Stellen Sie das Gerät nicht auf ntergründe mit
mehr als 10° Neigungswinkel
BESCHREIBUNG DER
FRONTBLENDE MAX 142-161
1 Led Anzeige Gerät steht unter Spannung
2 Led Anzeige Übertemperatur
3 Encoder zur Regulierung des
Schweißstroms
BESCHREIBUNG DER
FRONTBLENDE MAX 161 DGT
1 Led Anzeige Gerät steht unter Spannung
2 Led Anzeige Übertemperatur
3 Ampere display
4
Encoder zur Regulierung des schweißstroms
5 Auswahltaste für Elektroden- / Tig-Lift-Modus
ENTSORGUNG VON
ELEKTRISCHEN UND
ELEKTRONISCHEN
GERÄTEN
Entsorgen Sie keine elektrischen
Geräte zusammen mit normalem
Müll. Gemäß Europäischer
Richtlinie 2002/96/EG über Elektro-
und Elektronik- Altgeräte und
msetzung in nationales Recht,
müssen verbrauchte Elektro- und
Elektronikgeräte getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden. Als Eigentümer des Geräts sollten Sie bei
Ihrem lokalen Händler, Informationen über ein
lokales, autorisiertes Sammel- bzw.
Entsorgungssystem einholen. Indem Sie diese
Europäische Richtlinie befolgen, helfen Sie mit bei
der Verbesserung der mweltbedingungen und
der Gesundheit der Menschen.
IM FALLE VON FEHLF NKTIONEN, HOLEN SIE
SICH HILFE VON Q ALIFIZIERTEM PERSONAL
EINSCHALTDAUER UND
ÜBERTEMPERATUR
Die Einschaltdauer ist der Prozentsatz (Verhältnis
von Nutzungsdauer zum Beobachtungszeitraum)
des Einsatzes eines Schweißgeräts innerhalb 10
Minuten, die der Anwender beachten muss, damit
das Gerät nicht durch Übertemperatur den Ausstoß
blockiert.
Wenn das Gerät auf Übertemperatur geht:
- Das gelbe Led 3 Licht leuchtet.
- Es ist notwendig, etwa 10 Minuten
zu warten, bevor der Schweißvorgang
wieder aufgenommen werden kann.
1
2
3
4
5
1
2
3

6910200130
15
WIRING DIAGRAM
MAX 142
MAX 161
EXPLODED VIEW

6910200130
16
MAX 161 DGT
EXPLODED VIEW
SPARE PARTS LIST
N° DESCRIPTION MAX 142 N° DESCRIPTION MAX 161
1
2
3
4
5
6
7
8
9
10
11
Front panel Frame
Pcb front. panel
Fan
Switch
Rear panel
Pcb inverter
Base
Cover
Power cable
Belth holder
Handle
6604490L
61132900
64425000
64042000
6604350L
61133200
6604530L
620095CG
64432000
6604510L
6604360L
1
2
3
4
5
6
7
8
9
10
11
Front panel Frame
Pcb front. panel
Fan
Switch
Rear panel
Pcb inverter
Base
Cover
Power cable
Belth holder
Handle
6604490L
61132900
64425000
64042000
6604350L
61132600
6604530L
620095CG
64432000
6604510L
6604360L

6910200130
17
CONNECTIONS
FRONT CONNECTIONS
IDEAL SETTING:
ELECTRODE TYPE DIAMETER CURRENT
6013 1,6 45
6013 2,0 60
6013 2,5 80
R TILE
6013 3,25 115
7018 2,0 70
7018 2,5 90
7018 3,25 125
BASIC
7018 4 160
N° DESCRIPTION MAX 161
DGT
1
2
3
4
5
6
7
8
9
10
11
12
Front panel Frame
Pcb front. panel
Fan
Switch
Rear panel
Pcb inverter
Base
Cover
Power cable
Belth holder
Handle
Electrode/Tig lift mode switch
6604490L
61410600
64425000
64774000
6604350L
61371500
6604530L
620095CG
64424000
6604510L
6604360L
64188000
TYPE CONNECTION PIN DECSRIPTION
ELECTRODE A POSITIVE
MMA EARTH CLAMP B NEGATIVE
TYPE CONNECTION PIN DECSRIPTION
TIG TORCH B NEGATIVE TIG
LIFT EARTH CLAMP A POSITIVE
A
B
A
A
B

6910200130
18
Info : www.s elgroup.i - el. [phone]
