Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para manejar su
nuevo Probador universal de cables de audio y computación.
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
Probador univer
s
al de cable
s
de
audio
y
computació
n
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones pueden
existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.

3
IMPORTANTE
• No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular
la garantía.
• Retire la batería cuando no va a utilizar el equipo durante un período de
tiempo prolongado.
• Mantenga el equipo fuera del alcance de los niños.
C
ARA
C
TERÍ
S
TI
C
A
S
• El probador de cables es una herramienta auxiliar para verificar el
funcionamiento correcto de la mayoría de cables utilizados en aplicaciones de
audio y computación.
• Tiene LEDs en color amarillo y verde que indican continuidad y correcta
interconexión, el LED rojo indica cortocircuito, y también tiene un indicador de
encendido/apagado, además de un selector rotatorio de 9 posiciones que le
ayuda a la verificación de los cables paso por paso.
• Conectores jack Speakon, 6,3 mm TRS, RCA, DIN de 3/5/7/8 pines, XLR,
RJ45, USB tipo B y tipo A, 3,5 mm TRS, y banana.

4
CO
NTR
O
LE
S

5
1. Jack Speakon de 8 pines.
2. RJ45.
3. USB.
4. LED de tierra.
5. Jack TRS 6,3 mm.
6. Jacks RCA.
7. Jacks DIN de 3/5/7/8 pines.
8. Perilla.
9. LED de batería.
10. Jack XLR de 5 pines hembra.
11. Jack XLR de 5 pines macho.
12. Jacks y LED banana.
13. Jack XLR de 3 pines hembra.
14. Jack XLR de 3 pines macho.
15. Jacks Speakon de 4 pines.
16. Compartimento de baterías.

6
B
ATERÍ
A
1. Levante y extraiga el compartimento
para la batería y coloque una pila
cuadrada, ponga atención a la polaridad.
2. Inserte el compartimento en el
probador, asegurándose de que quede
bien instalado.
3. Compruebe el estado de la batería
girando la perilla a la opción “Battery
check”; el LED se iluminará de color verde
brillante si la batería está completamente
cargada.
Battery
Check
TRS
-
Jack
3.5mm
ck
Asegúrese de que el compartimento de
batería haga clic al insertarlo en el probador
para que quede bien instalado.

7
IN
S
TR
UCC
I
O
NE
S
1. Conecte un extremo del cable que
desee probar en el lado izquierdo del
probador, en la entrada correspondiente,
haga lo mismo con el otro extremo, pero
en el lado derecho del probador.
2. Gire la perilla al número uno para
comprobar la continuidad del pin 1. Si hay
continuidad, los LED verde (pin izquierdo)
y amarillo (pin derecho) del pin 1 se
encenderán.
Dependiendo de la cantidad de pines que tenga el cable a probar, repita el
proceso girando la perilla a los demás números.

8
Si el LED rojo (tierra) se enciende, significa que
uno de los pines está haciendo contacto con la
carcasa, es decir está aterrizado.
3. Para probar conectores banana, conecte
cada extremo en la entrada correspondiente.
Si hay continuidad, el LED de en medio de los
conectores banana se iluminará y se escuchará
un tono.
En caso de que algún cable tenga pines
conectados entre sí, como en el caso del XLR
desbalanceado, se encenderán los LED de los
pines que tengan continuidad.
Cuando pruebe cables con conectores diferentes, por ejemplo Cannon
a 6,3 mm, recuerde que siempre debe conectar un extremo de cada lado.

9

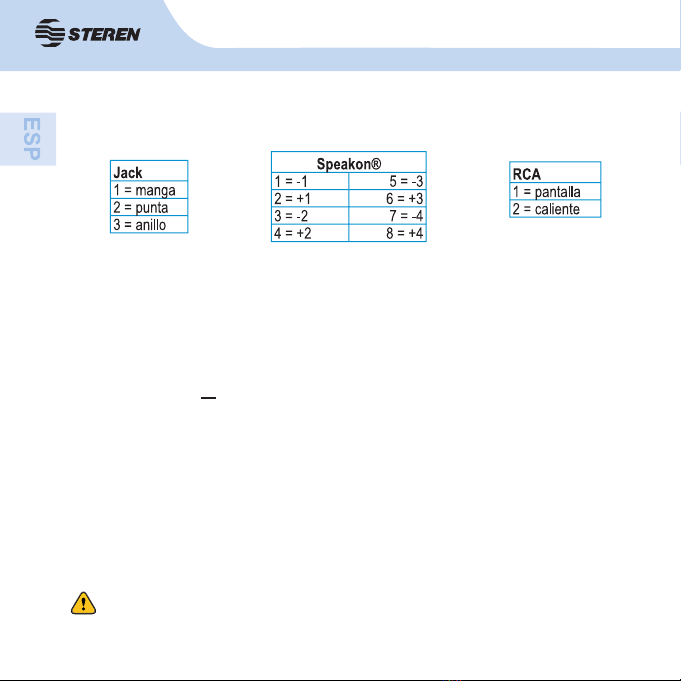

A continuación se muestran tablas con las conexiones correctas de algunos
cables:

10
El diseño del producto y las especificaciones pueden cambiar sin
previo aviso.
ES
PE
C
IFI
C
A
C
I
O
NE
S
Configuración de conectores
Alimentación: 9 V --- (batería cuadrada)

11
Producto: Probador universal de cables de audio y computación
Modelo: HER-256
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra
cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en
Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin
ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del
producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta
garantía es en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A.
de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió
el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le
expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840,
Del. Azcapotzalco, México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 2, 3 y 4, San
Salvador Xochimanca, Del. Azcapotzalco,
México, D.F. 02870, RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000,
Del. Cuauhtémoc, México. D.F. RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L.
RFC: ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna
falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna
duda o pregunta por favor llame a nuestro Centro
de Atención a Clientes, en donde con gusto le
atenderemos en todo lo relacionado con su
producto Steren.
Centro de Atención a Clientes
01 800 500 9000
