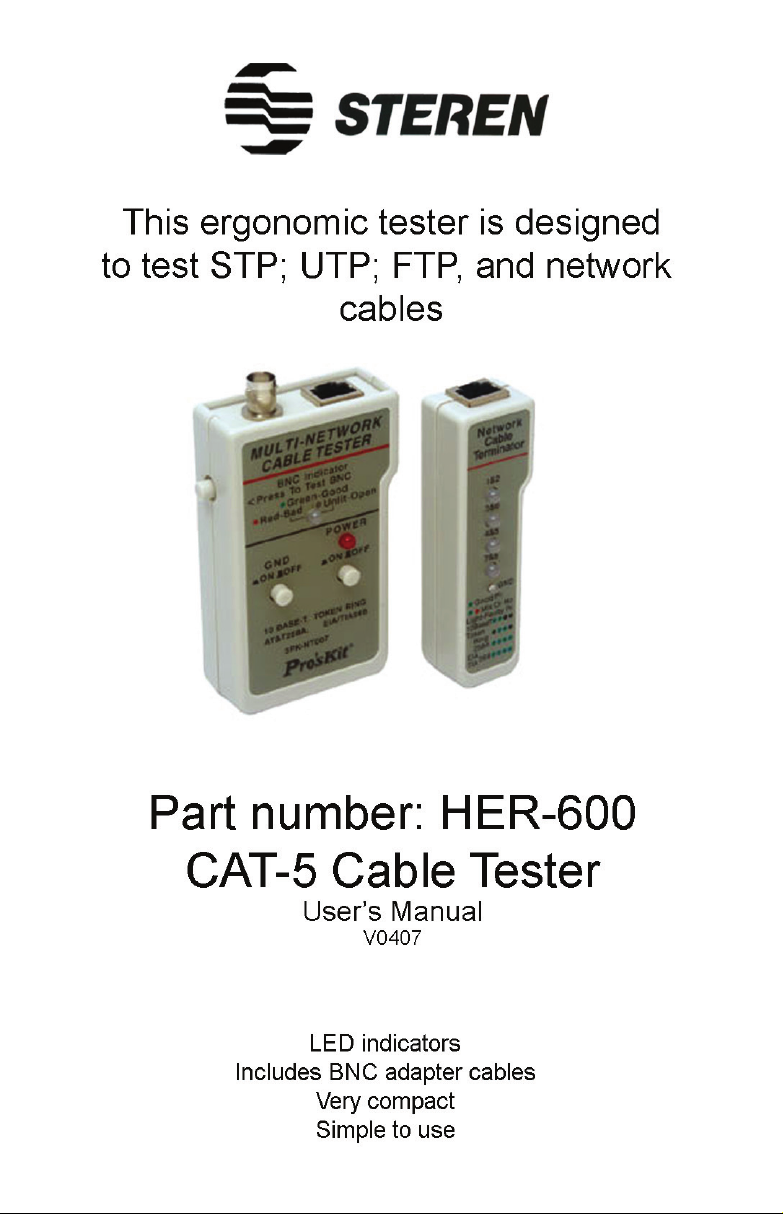

Steren HER-600 User manual

Before using your new CAT-5 Cable Tester, please read this
instruction manual to prevent any damage. Put it away in a
safe place for future references.
INSTRUCTIONS
1.- Power on the tester, the LED indicator will flash in red.
2.- Connect one of the RJ-45 connector to a piece of the tester
(the tester includes two pieces), the other extreme pf the cable
plug it into the second piece of the tester.
3.- If the cable has continuity and each pair match, the tester will
indicate you through the LEDs. The LEDs will light on in green,
alternating. Firstly, the LED 1 and 2 will light, secondly, the LEDs
from pair 3 and 6, and successively, until you turn the tester off.
4.- If you going to check ground, press the Ground button (it is
located in the left side of main tester piece). The LEDs will light
on in green, except pairs 3 and 6.
5.- If the ground is false or presents failures, the LEDs will show
any other state.

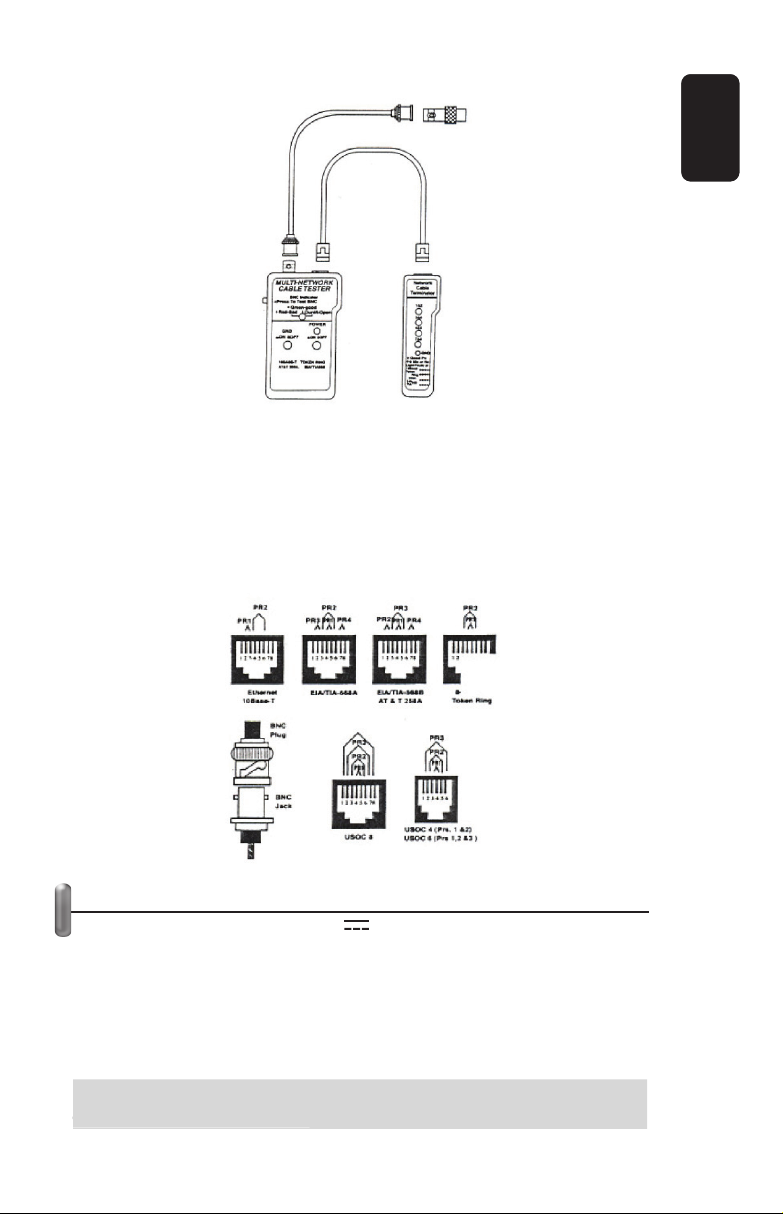

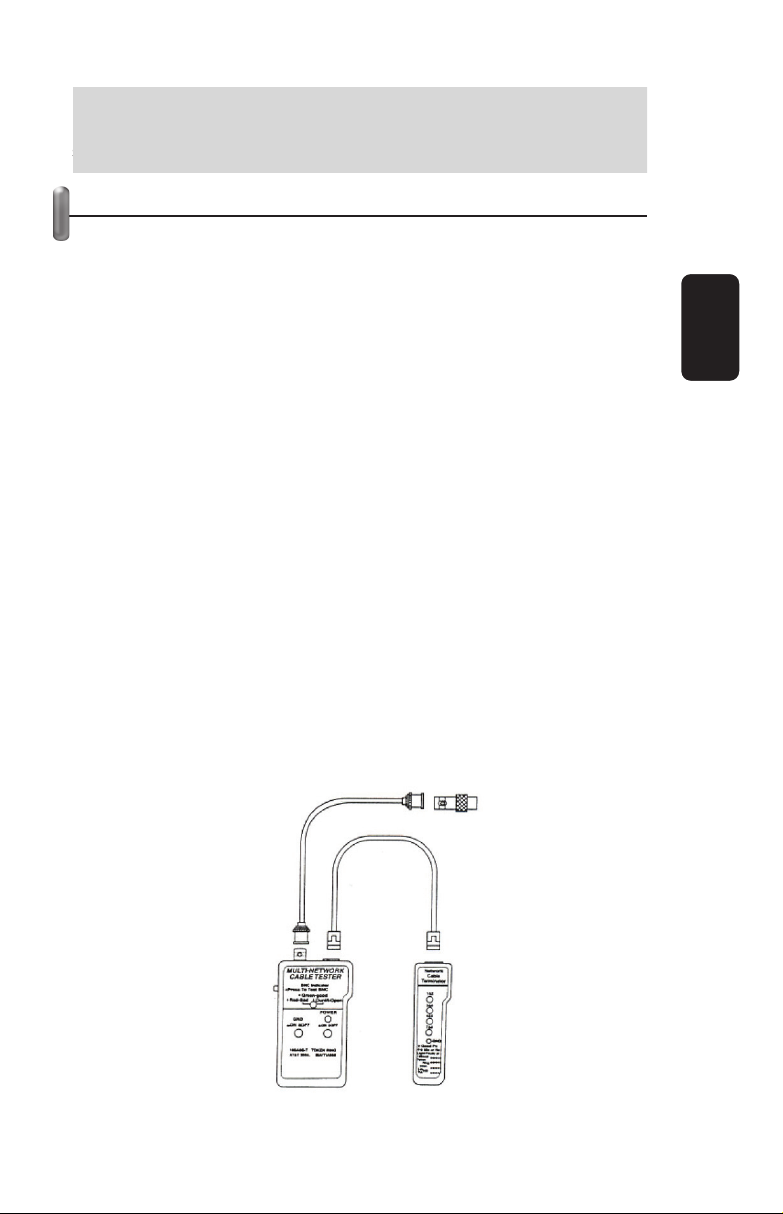

If you want to test continuity in cables with BNC connectors,
follow these instructions:
1.- Connect the cable to BNC connector in the tester, in the other
end of the cable connect the BNC end included with the tester.
2.- Push the button located in the left side of the main tester
piece. If the continuity exists, the LED will light on in green. If
light in red, the continuity does not exist or something is wrong
with the connection.
ENGLISH
ENGLISH-2
Before usin
g
y
our new CAT-5 Cable Tester, please read this
i
nstruction manual to prevent an
y
dama
g
e. Put it awa
y
in a
s
afe
p
lace for future references
.

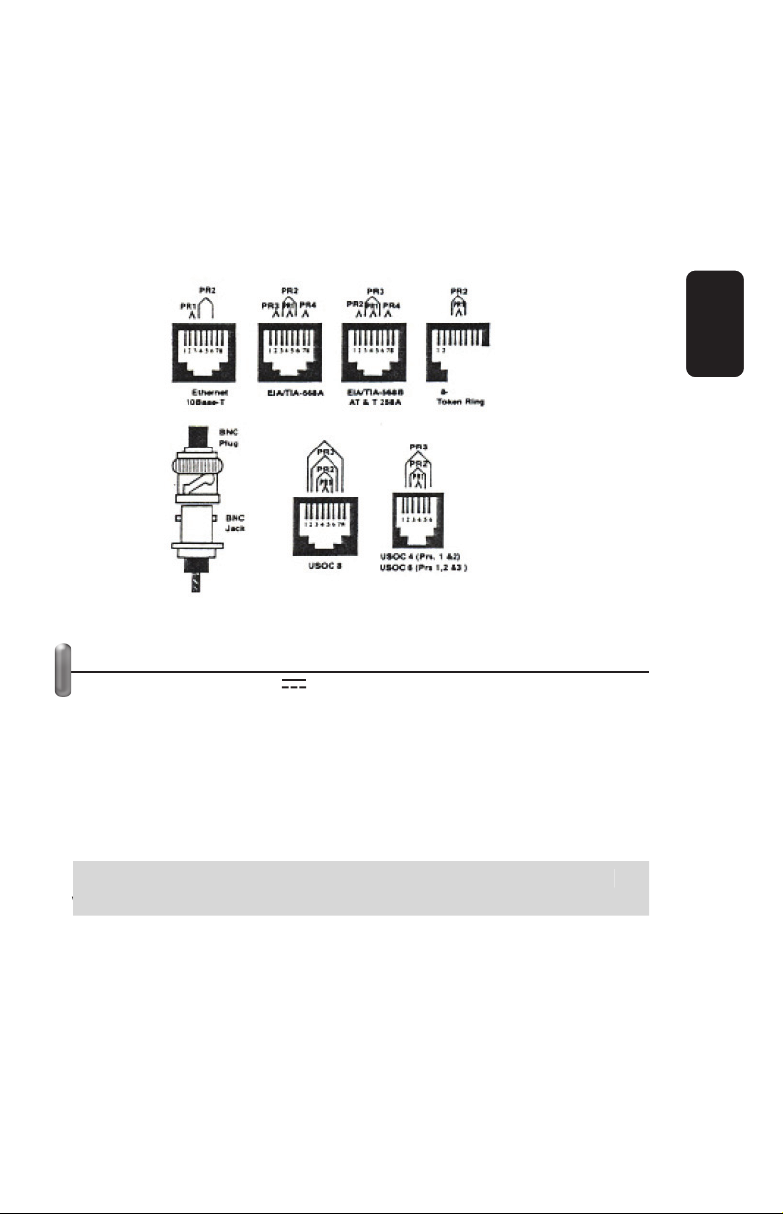

This tester allows you to test 4 different codes:
10 Base-T
Token Ring
AT & T258A
EIA / TIA568
WARNING
Remember to use a 9V battery
Power off the tester and remove the battery when you don’t
require to use it for long periods of time
Keep out of reach of children
Clean with a soft, and humid rag, do not use solvents
Do not connect the tester to energized circuits, it may cause
damages to the tester.
Product design and specifications are subject to change,
without notice
ENGLISH
ENGLISH-3
P
roduct desi
g
n and specifications are sub
j
ect to chan
g
e,
w
ithout notic
e

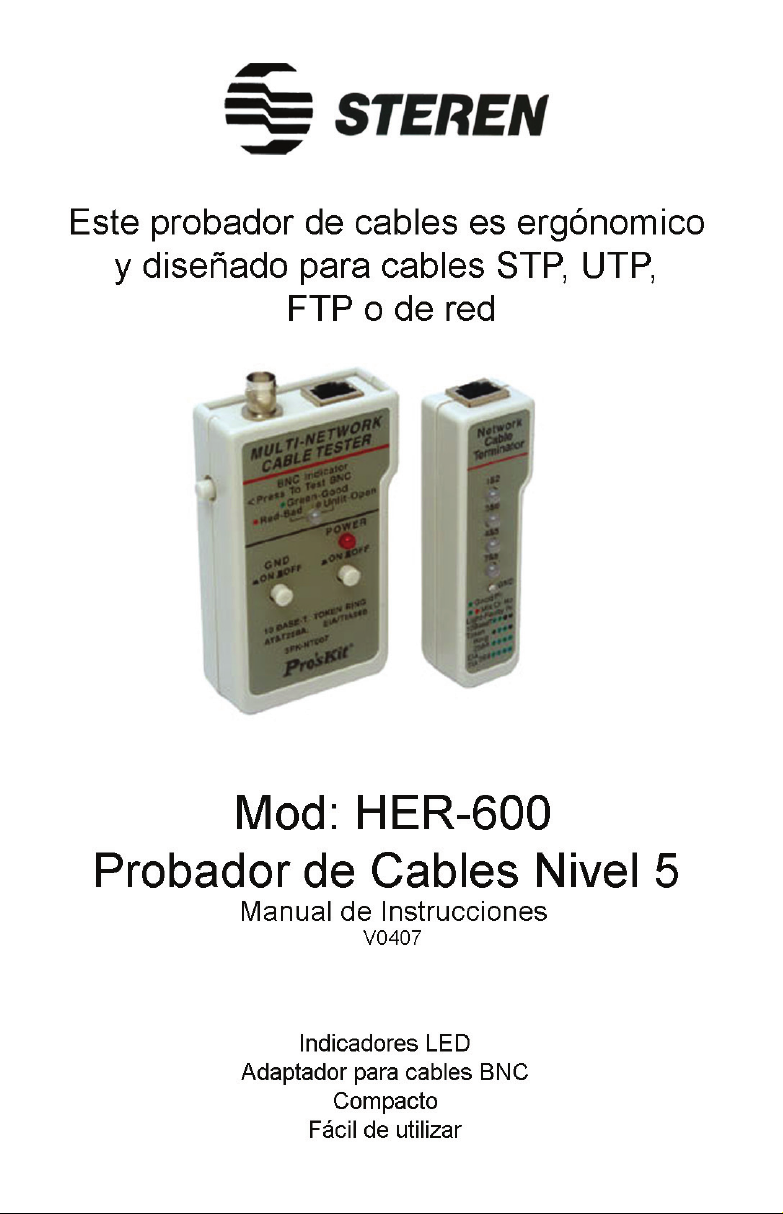

Antes de utilizar su nuevo Probador de Cables Nivel 5 lea
este instructivo para evitar cualquier mal funcionamiento.
Guárdelo para futuras referencias.
INSTRUCCIONES DE USO
1.- Encienda su probador de cables de nivel 5 con el
interruptor que dice Power (el LED encenderá en color rojo en
forma intermitente).
2.- Conecte un extremo del cable con conector RJ-45 a una de
las dos partes del probador (el probador se compone de dos
partes) y el otro extremo del cable en la otra parte del probador.
3.- Si el cable esta bien armado (con continuidad y cada par
corresponde) el probador le indicará por medio de los LEDs que
así es. Es decir los LEDs encenderán en color verde en forma
alternada; prenderá primero el LED que corresponde al par 1 y
2, después el LED que corresponde al par 3 y 6 y así
sucesivamente, continuará probando cada uno de los pares por
tiempo indefinido hasta que desconecte o apague el probador.
4.- Si va a probar que exista tierra, presione el botón que
corresponde a tierra (se encuentra en la parte principal del
probador del lado izquierdo). Los LEDs encenderán todos en
color verde, a excepción del LED 3 y 6, el cual se mantendrá
apagado.
5.- Si la tierra es falsa o con fallas, los LEDs mostrarán cualquier
otro estado.
Para probar continuidad en cables con conector BNC
proceda de la siguiente manera:
1.- Conecte el cable al probador en la parte que trae el conector
para BNC, en el otro extremo del cable coloque el terminador
final que viene incluido con su probador.
2.- Oprima el botón que se encuentra en el costado izquierdo de
la parte principal del probador. Si la continuidad existe,
encenderá el LED que se encuentra en la parte superior del
probador, en color verde. Si enciende en color rojo, la
continuidad no está bien hecha o no existe.
ESPAÑOL
ESPAÑOL-2
A
ntes de utilizar su nuevo Probador de Cables Nivel 5 lea
e
ste instructivo
p
ara evitar cual
q
uier mal funcionamiento.
G
uárdelo
p
ara futuras referencias
.

Este probador sirve para medir cuatro códigos
(configuraciones) diferentes:
10 Base-T
Token Ring
AT y T258A
EIA / TIA568
PRECAUCIONES
Se requiere una batería de 9V para que funcione.
Cuando no utilice su probador apáguelo y retire la batería.
No lo deje al alcance de los niños.
Limpie solo con un paño húmedo, no utilice ningún abrasivo.
No conecte el probador a los circuitos energizados, esto dañará
su probador.
El diseño del producto y las especificaciones pueden
cambiar sin previo aviso.
ESPAÑOL
ESPAÑOL-3
E
l diseño del producto
y
las especificaciones pueden
c
ambiar sin
p
revio aviso
.
