Sterling Power Products BB121250 Service manual

STERLING POWER PRODUCTS
BATTERY - to - BATTERY CHARGER
50-200 amp unit 12,24 and 36v
Advanced charging technology
Installations Instructions & manual
Installations- und Bedienungsanleitung
BB121250
BB122430
REMOTE CONTROL (OPTION)
ORDER NO: BBDRC
Battery-Battery
Charger
Sterling power products CE
on/off
1
2
3
4
light
alarmalarm
Alarm shutdown
System disengaged
Low input voltage
System o.k.
2
1
3
4
14.4 V timer
40.2 A 134 min
specification: for 24 v x voltages by 2
size
weight
system acitvate at 13.2 volts
system sleep at 12.9 v after 20 mins
current pass shut down at 13 volts
sleep current draw 0.0003 amps
over voltage trip ( output )
over voltage trip ( input )
low voltage warning ( output )
low voltage warning ( input )
max peremitter voltage increase permitted with remote sensor 0.5 volt
technology
4
D
Y
N
A
M
I
C
:
D
I
G
I
T
A
L
:
D
U
R
A
B
L
E
:
D
E
S
I
G
N
ProDigital
RoHS
compliant

6
12
ENSURE ALL NEGS ARE COMMON
DOMESTIC BATTERY SYSTEM
Battery
temperature
sensor
cable
( supplied )
Remote control
and information panel
( optional remote kit )
Full System wiring.(including optional remote kit if used)
lightlight
CE
on/off
beep
1
2
3
4
2
4
3
1
Power Management
with
AMP Hr Counter
Sterling power products
Amp
hr
Amps Volts
14.35 v m Pos 4
37amps 435 a/hrs

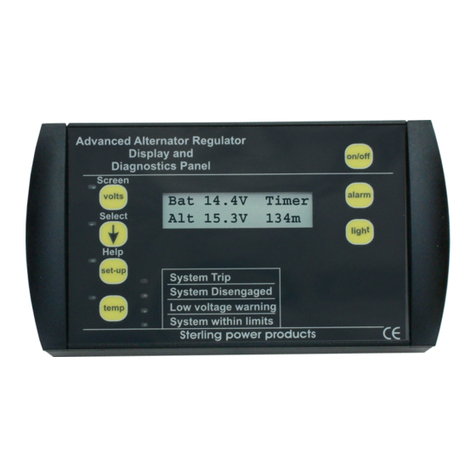

Sterling power products CE
on/off
alarm
light
System
Low voltage warning
System Disengaged
System Trip
System Within Limits
Bat 14.4v Timer
Alt 15.4v 134m
Battery-Battery Charger
remote
sensor
1 or 2 alternators
or battery charger
or solar cell
any power source
within performance
voltages
+
+
12
3
5
911
13
fig 8
ABSORBTION
TIME
FLOATING
VOLTAGE
L.E.D. information and alarms
1
2
3
4
auto pause remove
push 1 and 2 together
4
Battery type rotary selection switch
ROTARY SWITCH FUNCTIONS
0
1
2
3
4
5
6
7
8
9
REMOTE
SENSOR
BATT
EMP
SENSOR
0
1
2
3
4
5
6
7
8
9
BAT TYPE
SELECTOR
RELAY
CONTROL
technology
4
D
Y
N
A
M
I
C
:
D
I
G
I
T
A
L
:
D
U
R
A
B
L
E
:
D
E
S
I
G
N
Pro-Digital
7
de-sulphation cycle
calcium
open lead acid
agm 2
gel euro
sealed lead
agm 1
gel usa
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
remote control
30 seconds after start
up this section of the
l.e.d. display becomes
an approx amp meter
in the event of the
high voltage l.e.d. flashing in
a 3 or 4 flash sequence
please see the instructions
under safety features
MAX. CHARGING
VOLTAGE
100 %
80
70
60
50
30
20
10
unit performance
30 secs after start up
1) gel usa 14.0 v 1 - 10 hrs 13.7 v
2) agm 1 usa 14.35 v 1 - 8 hrs 13.35 v
3) sealed lead acid 14.4 v 1 - 12 hrs 13.6 v
4) gel euro 14.4v 12 - 24 hrs 13.8 v
5) agm 2 euro 14.6 v 1 - 8 hrs 13.7 v
6) open lead acid 14.8 v 1 - 8 hrs 13.3 v
7) calcium/calcium 15.1 v 1 - 6 hrs 13.6 v
9) factory setup
8) de-sulphation ( danger, read 15.5 v 4 hrs off
instructions before running
this cycle)
boost
timer
float
high volts ut
low volts in out
bat temp high
sensor fitted/bat temp ok
in(on)o (flash)
high temp trip(on)/boost(flash)
(on) (flash)
ENGINE STARTER
BATTERY
12
Fuse size approx 40-50% larger
than the unit rating,
ie for a 100 amp unit use 150 amp fuse
for a 200 amp unit use about 300 amps
Recommended fuse
Sterling Gold Range
Fuse holder GANL1
Fuse GANL###A
###= 100 or 200 amp
GANL 1
1X12mmIN
1 X 12 mm FUSED OUTPUT
290 g
fuse
fuse
fuse
fuse
8
8
8
8
8
exsisting
circuit

main
engine
alternator
d/c battery
charger
domestic/aux
battery bank
d/c battery charger
Bow thruster
battery bank
engine
alternator
starter motor
domestic/aux
battery bank
already installed split charge
diode/relay/voltage amplifier
d/c battery charger
Bow thruster
battery bank
Starter battery
domestic/aux
battery bank
already installed split charge
diode/relay/voltage amplifier
Starter battery
engine
alternator
starter motor
Starter battery
Starter battery
engine
alternator
starter motor
engine
alternator
starter motor
d/c battery charger
d/c battery charger
gen set 1
gen set 2
Installation to add a extra battery bank to a already
existing split charging system, ie a bow thruster battery bank
The dotted line shows the original system and
how simple it is to connect the d/c battery charger
Standard simple installation for auxiliary charging system on a
Small boat inboard or outboard , or a vehicle, 4 x wheel drive , or camper
This shows a simple installation where a boat may have a very large battery
bank and you wish to utilise all surplss power on the boat to ensure the
maximum charger is going into the main battery bank
This unit can be used to charger extra battery banks from
Boat Inboard engines, Boat Outboard engines Vehicle engines
( cars/lorries/vans )and Generator engines
alternator
starter motor
d/c battery
charger
domestic/aux
battery bank
Starter battery
engine
Simple installation if you wish to charge 2 x extra battery banks
Application ideas also see Point Charging
fig 1
fig 2
fig 3
fig 4

Battery-Battery
Digital Charger
Sterling power products CE
on/off
1
2
3
4
light
alarmalarm
Alarm shutdown
System disengaged
Low input voltage
System o.k.
2
1
3
4
InBat v=13.7v
Current = 38A
20min ON
17min CHARGE
BATTERY IN
13.7V 38A
BATTERY OUT
14.2V 31A
in 13.7V 23A
out 14.4V BULK
Remote control panel
A
B
C
fig 5 fig 6
WET OPEN
BULK CHARGER
Case LHS= 30c
Case RHS= 25c
Bat = +20 degc
Alt = +20 degc
PAUSE IN 19 MIN
AUTO PAUSE ON
R:v2.0 C:v2.0
12vIN-12vOUT
DE
F
G
SCREENS
a+b a+b
a+b
a+b+c
DEFG
Anzeigen im Display (Tasten1-4)
Taste 1:
Taste 2:
Taste 3:
Taste 4:
Mit der Taste 1 lassen sich 2 Anzeigen aktivieren. Drückt man die Taste einmal, dann erscheint das Display
Da, bei einem zweiten Drücken erscheint das Display Db.
Display Da zeigt die Eingangsspannung (in xx.xV), die ca. Eingangsstromstärke (xxA), die
Ausgangsspannung (out xx.xV) sowie den Status (BULK, PAUSE, EQUAL., FLOAT) an.
Mit der Taste 2 lassen sich auch 2 Displays aufrufen. Display Ea und Display Eb.
Display Ea zeigt die Eingangsspannung sowie die ca. Eingangsstromstärke an, Display Eb die
Ausgangsspannung sowie die ca. Ausgangsstromstärke an.
Mit der Taste 3 lassen sich insgesamt 3 Displays aufrufen: Fa, Fb, und Fc
Display Fa zeigt den eingestellten Batterietyp und die Ladephase an.
Display Fb zeigt einen Timer an, wann das Gerät wieder in eine Auto-Pause schaltet. In der unteren Zeile
wird angezeigt, ob die Funktion "Auto-Pause" ein- oder ausgeschaltet ist. Auch wenn die Funktion "Auto-
Pause" ausgeschaltet ist, läuft der Timer in der ersten Zeile, hat aber keine Funktion.
Display Fc zeigt die Softwareversion der Fernbedienung (R:), des Gerätes (C:) und die Art des Gerätes an.
Mit der Taste 4 lassen sich 2 Displays anzeigen. Im ersten Display Ga wird die Temperatur der Batterie und
die Temperatur der Lichtmaschine. Sind keine Temperatursensoren angeschlossen, dann wird 20°C
angezeigt.
Das Display Gb zeigt die Temperatur des Gehäuses auf der linken und auf der rechten Seite an.
Weitere Anzeigen:
Alarm-Shutdown (rot)
Das System ist gestoppt. Ein nicht automatisch aufhebbarer Fehler ist aufgetreten.
System disengaged (gelb)
Die Lichtmaschine oder das Gerät ist überhitzt. Es reaktiviert sich automatisch, sobald die Temperatur
wieder abgesunken ist. Kontrollieren Sie, ob genügend Lüftung für die Geräte zur Verfügung steht.
Low Input Voltage (gelb)
Die Eingangsspannung ist zu gering. Das Gerät kann nicht laden. Bitte überprüfen Sie die korrekte Funktion
Ihrer Lichtmaschine.

schieben Sie die Abdeckkappen (A) über die Schrauben.
Entfernen Sie die Abdeckkappen (A). Schneiden Sie einen Ausschnitt von 134x90mm in Ihr Panel. Das
sollte eigentlich von einem Laser gemacht werden, um eine absolut gerade Kante zu bekommen. Das Panel
sollte eine maximale Stärke von 3mm aufweisen. Bei mehr als 3mm steht die Fernbedienung zurück, was
vielleicht optisch nicht optimal aussieht. Anschließend benötigen Sie 4 Bohrlöcher mit Senkungen zur
Befestigung des Gerätes. Als Schrauben dienen die 4 bereits vorhandenen Schrauben mit Senkkopf.
Dementsprechend müssen auch die Bohrungen und Senken im Panel gearbeitet werden. Nach Beendigung
dieser Arbeiten entfernen Sie die 4 Schrauben, schieben das Gerät von hinten in den Ausschnitt und
befestigen es anschließend mit diesen 4 Schrauben. Fertig.
Verlegen Sie das Kabel nicht neben Leitungen die 230V führen, als auch nicht neben Leitungen, die hohe
Ströme leiten. Durch die Nähe kann es zu Störungen der Daten kommen. Die Verbindung ist eine reine
Datenverbindung, die mit sehr geringen Spannungen arbeitet.
Wir empfehlen Ihnen dieses Kabel NICHT zu kürzen. Im Falle einer Auftrennung und Wiederverbindung
des Kabels übernehmen wir keine Verantwortung im Falle eines Kontaktproblems. Das müssen Sie selber
entscheiden.
Verbinden Sie das mitgelieferte Kabel mit der Fernbedienung. Auf der Rückseite der Fernbedienung ist ein
Loch hinter dem sich der Steckersockel befindet. Achten Sie bei der Verbindung auf die korrekte Richtung.
Der kleine Klipp auf dem Stecker muss nach oben zeigen.
Verbinden Sie nun den anderen Stecker mit dem Anschluss auf dem Ladegerät. Achten Sie auch hier auf die
korrekte Richtung des Steckers.
Durch Drücken der Taste kann die Hintergrundbeleuchtung einschaltet als auch wieder
ausgeschaltet werden.
Das Alarm kann mit der Taste ein- und ausgeschaltet werden.
Nach dem Einschalten des Ladegerätes (TASTE "A") kommt eine Mitteilung des Herstellers.
Anschließend wird Ihnen die Softwareversion des Gerätes als auch die Softwareversion der Fernbedienung
angezeigt. (nur Software ab Version 2).
Das Gerät kann jederzeit über die Taste "A" ein- und ausgeschaltet werden. Haben Sie das Gerät einmal
ausgeschaltet, wird es bei einem Neustart des Motors NICHT wieder von alleine einschalten.
Der Auto-Pause-Modus lässt sich ein und ausschalten. Bei jedem Neustart des Gerätes ist der Auto-Pause-
Modus automatisch eingeschaltet, um der Starterbatterie eine Ladung zu gewährleisten. Die Auto-Pause sind
die ersten 5 Minuten und dann alle 20 Minuten für 3 Minuten. Genau diese Funktion lässt sich deaktivieren.
Zum Ein- und Ausschalten des dieser Funktion müssen die Tasten 1 und 2 gleichzeitig gedrückt werden, bis
ein Signalton ertönt. Anschließend erscheint eine Meldung im Display.
Als Hinterbaugerät im Schaltpanel:
Verlegen des Kabels:
Anschluss des Gerätes:
Hintergrundbeleuchtung
LIGHT
Alarm Geräusch
ALARM
Einschalten des Gerätes:
Auto - Pause - Modus:
BATTERY-TO-BATTERY CHARGER
INSTRUCTIONS
Thank you for purchasing the Sterling Battery-to-Battery Charger, a sophisticated product which will help you to fast and
effectively charge a second battery on board of your boat or vehicle.
The Sterling Battery-to-Battery Charger is a technically highly advanced charging device which enables you to fast and
effectively charge a second battery from your existing on-board DC electrical system. Sterling Batttery-to-Battery
Chargers are available in different versions which vary in power, input voltage and output voltage. These instruction
generally refer to a system voltage of 12V DC on the input as well as on the output side. If your own unit uses a different
system voltage on either the input or the output side (for example 24V or 36V), then simply multiply the given voltages by
2 or 3 respectively.
Before starting to install the unit, please read and
understand these instructions completely, in order to avoid any possible safety risks and to avoid any danger of
damaging the unit or your boat / vehicle.
Important: The voltages mentioned in these instructions always refer to a 12V-to-12V battery-to-
battery charger. If you have a 24V-to-24V unit, multiply all voltages by 2. If you have a 36V-to-36V
unit, multiply all voltages by 3 etc etc
MULTIBLE UNITS CAN BE USED AT THE SAME TIME
SAFETY
General Safety Precautions
The Sterling Battery-to-Battery Charger has to be installed in a location that is protected from rain, snow, mist, smoke,
water and grid salt. Also, the bilge is not a suitable place for installation. Do not cover the fans! Do not install the charger
in a room without ventilation; otherwise the unit will overheat and under perform. The unit has a high 40 deg c ambient
temperature rating and so can deal with high ambient heat, but the cooler the better.
In order to avoid the risk of fire and electrical shock make sure that all your cables are in good and approved condition and
that the cable sizes being used answer the purpose. Do not use the charger with damaged or unsuitable cables!
This equipment includes components which may cause arcs or sparks on installation. In order to avoid fire or explosion do
not install the unit in a room which contains batteries or highly inflammable materials or in a location that requires
ignition protected equipment. This includes any space containing gasoline-powered machinery, fuel tanks or joints, fittings
or other connections between components of the fuel system.
If battery acid contacts skin or clothing, wash immediately with soap and water. If acid enters the eye(s), immediately
flood eye(s) with running cold water for at least 20 minutes and seek medical attention immediately.
Never smoke or allow a spark or a flame in the vicinity of a battery or an engine.
Be extra cautious not to drop a metal tool onto a battery. It may spark or short-circuit the battery or other electrical parts
that may cause an explosion.
Remove all personal metal items such as rings, bracelets, necklaces, watches and jewellery when working near a battery. A
battery can produce a short circuit powerful enough to weld a ring or any metal, causing serious burns.
Make sure the area around the charger has been well ventilated before you connect the charger. Do not charge the batteries
at least 4 hours prior to the installation to avoid the formation of explosive battery gases.
By now it is widely understood that the best way to charge a battery is to use 4-step charging technology which, however,
cannot be achieved from a standard alternator. The result is that with such a standard system you will charge your
domestic or auxiliary batteries neither fast nor to their full capacity. The Sterling Battery-to-Battery charger was developed
and designed to improve this unsatisfactory charging situation on many boats or vehicles.
The Sterling Battery-to-Battery Charger, in its standard application, is simply installed between a standard engine battery
(input) and a domestic battery (output). It will fool the alternator into working at its maximum ability in order to ensure all
its surplus power is utilised to charge the auxiliary battery bank to its maximum capacity without allowing the starter
battery to go flat..
The system is designed to use only the surplus power. It ensures at all times that the power required to run the primary
system, i.e. the vehicle system or the boat engine is not affected. Only the surplus power is boosted and converted into a
higher voltage which is then used to charge a secondary battery bank on a digitally controlled programable 4 step charge
Precautions against Gas Explosions
Precautions when Working with Batteries
if in doute use a proffesional
MAIN PRODUCT FEATURES

characteristic. The starter battery cannot be discharged through this system, even in the event of the unit failing.
The Sterling Battery-to-Battery Charger will charge your extra battery bank about 5 times faster and will put about 50%
extra power into them compared to conventional charging technology. It will also increase the life of you batteries by de-
sulphating them. The charger can be programmed for all major types of batteries, i.e. open or sealed lead-acid batteries,
gel and AGM batteries, all of which will be charged with their recommended charge characteristics.
Other features included in this system are two temperature sensors (one for the alternator, one for the battery), a
connection for a remote battery voltage sensor and a fully automatic sleep sensor, which switches the unit off when the
engine has stopped. A remote panel is available as an optional extra.
Please note that in order for the unit to work it is not necessary to use or install any of the available optional extra
features. Even with the most simple basic installation the unit will charge your batteries properly.
Fast and easy installation. Simply connect the unit to your starter battery and your domestic battery. Job done.
No extra connections to the alternator and no extra wiring for a split charge system required.
Battery banks are insulated. Engine starter battery is always well maintained.
Several battery-to-battery chargers can be used in parallel for higher output power or multiple battery banks.
No voltage rise on the alternator or the starter battery, thus no problems with the engine management system.
No warranty issues as the alternator and the main electrical system remains untouched.
The Sterling Battery-to-Battery Charger constantly monitors the engine start battery. When the starter battery voltage
exceeds about 13 volts (which is usually the case when it is being charged) the charger will activate itself. It will then start
its charging operation during which the starter battery voltage will be pulled down to no less than 13 volts. This enables
the engine battery to still receive sufficient charge and ensures that the alternator works at its full potential.
The unit takes the 13 volts from the starter battery into the control box and boosts it up to a maximum of 14.8 volts
(depending on what battery type has been selected) at the output. This will charge the secondary bank of batteries fast and
up to their full capacity. The charger then automatically calculates the optimum absorption time and keeps the voltage at
absorption level until the batteries are fully charged. After that the system will maintain the batteries at a lower float
voltage, while always ensuring that the engine battery has priority.
Install the charger like any other high power battery charger. It can be mounted in any way or direction. Do not install the
unit on carpeted, upholstered, vinyl or varnished surfaces.
Fit it as close to the primary (starter) batteries as possible in a cool, dry and well ventilated space. As with most ideal
conditions on a boat, the cool well ventilated part is a bit of wishful thinking; with this in mind you may notice that the
unit comes with a heat sink and three cooling fans. These are temperature-controlled fans and only run if required. It is
strongly recommended to fit the unit outside the engine room. However, if there is no other way and you have to install
the charger in a hot engine room, try to fit it low down on the bulkhead as it will be a little cooler there than at the top of
the engine room.
Product Advantages
How it works
i
i
i
i
i
i
INSTALLATION (see Fig. 8)
Install the unit as per wiring diagram. Ensure that the cables being used have the correct rating and
size for the power being applied. Fit in a cool, dry and well ventilated place.
Warning: If the unit is working and you adjust the rotary switch while the unit is on, then the
adjustment will not take effect or be shown on the l.e.d.s until the unit shuts down and restarts (to
allow the change in the internal software code )
REMOVE OR DISCONNECT ANY ORIGINAL SPLIT CHARGE DIODE OR SPLIT
CHARGE RELAY SYSTEM ALREADY INSTALLED IN THE MOTOR HOME OR
BOAT AS THIS WILL CAUSE A CONFLICT WITH THE NEW STERLING CHARGING
1) Select the battery type you require from the list below and printed on the lable. Carefully adjust the rotary
switch . Ensure on start-up the correct L.E.D. comes on which should confirm your battery type
selection.
121212121212121212121212121212121212121212
Installations- und Bedienungsanleitung
FERNBEDIENUNG FÜR BATTERIE-zu-BATTERIE-LADEGERÄT
Wir danken Ihnen zu dem Kauf unserer Fernbedienung. Wir haben viel Zeit und Mühe investiert, um
möglichst viele Funktionen zu verwirklichen.
Fernbedienung / Anzeige inkl. Aufbaurahmen.
Kabel (ca. 8 Meter)
Stichsäge (bei Einbaumontage)
12mm Bohrer (bei Aufbaumontage
2mm Bohrer
4 Stk. 45x3mm Senkkopfschrauben
Kreuz-Schraubenzieher
Lieferumfang:
Benötigte Werkzeuge und Teile:
Ort der Inbetriebnahme
inneren
Installieren Sie den Batterie-Management-Controller an einem trockenen Ort. Wählen Sie diesen Ort so,
dass Sie jederzeit die Anzeige ablesen können und auch die Schalter bedienen können.
=> ORT MUSS TROCKEN SEIN!!
Der Installationsort muss leicht zugänglich sein!
Nun müssen Sie sich entscheiden,ob Sie das Gerät als Aufbau- Einbau- oder Hinterbaugerät verwenden
wollen.
Bohren Sie ein Loch für das Kabel in die Rückwand. Anschießend markieren Sie die Bohrlöcher für die
Befestigungsschrauben. Dazu schieben Sie die rechte und linke Abdeckkappe (A) seitlich vom Gerät ab.
Bitte keine Gewalt anwenden, da diese aus Kunstoff bestehen und die Führungsrillen brechen können. Nach
dem Abschieben können Sie die Befestigungslöcher sehen. Markieren Sie die Bohrlöcher mit den
mitgelieferten Schrauben. Verbinden Sie die rückseitigen Anschlüsse mit den Kabeln und befestigen Sie
anschließend das Gerät mit den gelieferten Schrauben.
Entfernen Sie die Aufbauverblendung (B) von dem Gerät durch Abziehen nach hinten.
Diese Aufbauverblendung (B) können Sie nun sehr einfach als Einbauschablone benutzen. Halten Sie die
Einbauschablone an den gewünschten Einbauort. Jetzt zeichnen Sie mit einem Bleistift den
Ausschnitt nach.
Sägen Sie den Ausschnitt sehr vorsichtig und genau, denn die Abdeckung der Kante ist nicht sehr breit.
Anschließend verbinden Sie das Kabel mit dem Gerät und dann schieben Sie das Gerät in die von Ihnen
gesägte Öffnung und schrauben es mit 4 kurzen Schrauben mit Senkkopf fest. Achten Sie darauf, dass die
Schrauben versenkt sind, denn sonst passt die Abeckkappe (A) nicht über die Schrauben. Anschließend
Als Aufbaugerät:
Als Einbaugerät:

Das Gerät ist überhitzt und hat sich auf stand-by geschaltet, bis die Gehäusetemperatur wieder abgesunken
ist.
Das Gerät hat einen Hardware- ode Softwarefehler. Sollte diese LED ständig aufleuchten, muss das Gerät
zur Reparatur eingeschickt werden.
Diese Installation ist sehr einfach und eigentlich auch die gängigste. Sie brauchen den Eingang des Gerätes
nur an die Starterbatterie anzuschliessen und den Ausgang mit der Service-Batterie (oder einer anderen zu
ladenden Batterie). Die Spannung der Starterbatterie liegt im Durschschnitt zwischen 13 und 14 Volt
während des Ladevorganges, die zu ladende Batterie erreicht dann eine Spannung von ca. 14.1 - 14.8V, je
nach eingestelltem Batterietyp.
LED 25 - Geräteausfall (rot)
FIG 1:
Einbauvorschläge:
FIG 2:
FIG 3:
Fig4:
Bei diesem Einbauvorschlag soll eine weitere Batteriebank (z.B. Bugstrahlruder oder Ankerwinsch - Batterien) verstärkt geladen werden. Eine Trenndioden-
Ladesystem besteht bereits.
Bei dieser Option muss darauf geachtet werden, dass die Ladeschlussspannung an der Starterbatterie > 13V beträgt. Der Einsatz eines Hochleistungsreglers auf
der Lichtmaschine ist sinnvoll.
Diese Anordnung ist auf einigen Yachten zu finden. Dabei werden zusätzliche Batteriebänke über die Starterbatterie und von der Lichtmaschine geladen. Es
ist ohne Probleme möglich auch 2 dieser Gerät parallel zu betreiben.
Diese Einbauart gibt die Möglichkeit die Lichtmaschinen zusätzlicher Generatoren auch zur Ladung von weiteren Batteriebänken zu nutzen. Dadurchsteht
erheblich mehr Ladeleistung insgesamt zur Verfügung.
SYSTEM AND COULD DRAIN YOUR BATTERIES.
Please note the battery type selection should only be adjusted when the unit is off, because if the unit is on a
battery type adjustment would not be recognise by the software until the unit is switched off and on again for
the software changes to take effect.
.If you are not sure
which setting to use, then always err on the side of caution. So if in doubt, use the settings with the
lower boost voltage settings. This will not cause a problem, however the higher setting could, if used on
the wrong battery type. You can always knock it up a setting later on if you find the correct
information you require. It is no big deal picking a setting to low, but it is a big deal picking one to
high as this could permanently damage your batteries
It is best to fit the unit outside the engine room . The unit has remote battery sensing to allow it to be fitted close to the
starter battery and compensate for any voltage drop to the other battery bank. In the event of the other battery bank being
within 1-1.5 metres then the remote sensing would not be a big issue, however in the event of something like a bow
thruster battery being say 6 metres away, then the remote sensing would be a must.
Go to the battery type program rotary switch on the unit and set
the battery type accordingly. There are 9 Settings on this switch, 7 battery types, a de-sulphation setting and
a factory setup setting. read on for the battery types to be explained in more detail.
hichever setting you use, the appropriate l.e.d. on the from of the label will light
up. Please note that the battery type L.E.D.s have 2 functions.: On starting up the system the “battery
type” selected will flash for about 10 secs. After 30 secs the 8 L.E.D.s change there function and become a
crude bar amp metre to show the approximate current going through the system.
American gel manufactures want a different charging regime than the European ones. If in doubt ask the
battery supplier.
W
1)
2)
3)
4)
5)
Program the battery type into the unit:
Selecting your battery type:
Battery Charging Terminology: Boost
float
time.
Battery Type Setting.
Gel U.S. spec.
AGM U.S. spec. Boost 14.35V, Time 1 - 8 hrs, Float 13.35V
Sealed Lead-Acid Boost 14.4V, Time1-12hrs, Float 13.6V
European Gel / Exide spec.
European AGM spec.
Unfortunately, with modern batteries this is not as simple as it first appears.
The standard open lead-acid and sealed batteries are pretty straight forward. However, gel and AGM
batteries are not. Different suppliers are recommending different voltages and there does not appear to be
consistent information on these battery types. Sterling offers a selection of different settings based on
extensive contact with the manufacturers and suppliers. These do vary a lot, so it is best to contact your
battery supplier or look up your battery on the internet to know the setting you require
We use the word , also called absorption or equalising charge, to
describe the first stage of the charge cycle. All it means is that the charger is offering the boost voltage to the
batteries (and the batteries will absorb all the current up to the max current of the charger) for as long as
possible. Then the current will taper off. After a period of time the voltage will drop to . This is a
voltage which will maintain your batteries and also allows the system to act as a power pack to supply power
being used on the boat or vehicle without touching the newly charged batteries. The time on boost is
determined by the state of charge of the battery bank and the ratio of your battery bank size and the size of
the charger. The internal software program works this out every time the charger is used and will vary within
the parameters shown as
This is the setting which most American AGM battery manufacturers would like. Ask your battery supplier
for the correct setting as this is a new battery type which is becoming more and more popular.
ealed lead-acid batteries are simply lead-acid batteries which have no access to top up the water level.
This program is, as per the recommendation of Exide, set at a voltage of 14.4 volts for about 12-24 hrs. The
unit then drops to float voltage to maintain the batteries.
This is what the European AGM suppliers such as Optima want for their batteries. Again we would strongly
recommend you contact your battery supplier to confirm which charging option they require for their
batteries. This higher voltage appears to be for AGM batteries with a higher calcium content on the plates.
S
Boost 14.0V, Time1-10hrs, Float 13.7V
Boost 14.4V, Time 12 - 24 hrs, Float 13.8V
Boost 14.6V, Time 1 - 8 hrs, Float 13.7V
7
12
555555555555555555555
29
28
27
26
25

6)
7)
or sealed lead-acid batteries, where you can unscrew the lid of the battery and are able to top it up with
water. The maximum boost voltage for this type of batteries is 14.8V.
Some modern batteries have had calcium added to their plates in order to reduce water loss in the battery.
The down side with this is that you need a high charge voltage to get the batteries charged. This setting goes
up as far as 15.1 volts on boost and can have a detrimental effect on voltage-senstive equipment on the
boat/vehicle.
8)
Simply connect the enclosed temperature sensor to a battery terminal post
and to the to the small terminals marked “battery temp”. Insert one wire into each side of the connector, there is no
polarity on these wires. Make sure you do not crush the temperature sensor which is a small thing inside the ring terminal,
as this will destroy the processor chip. The output voltage will be reduced in accordance with the manufacturer’s battery
charging temperature curves and in the event of the battery temperature increasing due to battery failure (thus exceeding
50 deg C), the unit will switch off. The bat to bat will operate without this being connected and will default to 20 deg c
As standard this unit senses all the control voltages at the unit’s input and output terminals.
However, if you want to sense the voltage directly at the domestic battery to overcome a voltage drop in the cable run,
then simply connect a cable from the “Remote Sense” connector directly to the domestic battery. This will increase the
unit’s voltage output by up to 1.5 volts to compensate for the cable voltage drop. (For safety reasons this is software-
limited, because if this function was allowed to run up too far, it could melt cables if they were not of the correct
specification for the job.)
An optional extra for the battery-to-battery charger is the remote control kit. It comes complete
with a remote display. See fig 5-6 for remote operation.
When the unit is connected, it senses the output voltage from the input battery. If the voltage is above 11 volts, the system
will come on for about 3 minutes. It will then work out that the input battery is too low to do anything and shut its self
down into sleep mode. The only way to start the system then is to increase the input battery voltage by either starting the
engine or switch on a battery charger. When the unit first starts up,all the l.e.d.s will come on one at a time to see if they
work ok. then the battery type LED should come on depending on the battery type selected, and the constant current
negative
Open Lead-Acid
Calcium-Calcium (liquid lead-acid):
De-sulphation Setting:
Battery Temperature Sensing
Remote Voltage Sensing
Remote Control Kit
Start up and test procedure
:
:
:
Boost 14.8V, Time1-8hrs, Float 13.3V
Boost 15.1V, Time1-6hrs, Float 13.6V
Boost 15.5V, Time 4 hrs, Float none/off.
It is important to ensure that your equipment works safely at a voltage in the region of 15.4
volts (x2 for 24V systems) before selecting this option, most equipment does but not all.
WARNING: This is a very dangerous setting if used without understanding what it does. First of all,
the batteries should be isolated from the boat’s system as the voltage will be pushed up close to 16
volts which will damage some onboard equipment. The reason why you would engage this charge
mode is to blast the sulfation off old or unused batteries to regenerate them. It will probably need to be
used on an old set of batteries which are not charging or holding a charge. This program will help a lot
to remove the sulfation from the plates. It is unlikely this setting would need to be used when the
batteries are still new. Do not use this setting on sealed, gel or AGM batteries as they will gas and you
will be unable to replace the water loss!
Fuses : Because the instructions refer to 12V as well as 24V units between 100 and 200 amps and there
are a lot of different fuse possibilities and combinations, it is simply not possible for us to recommend any
fuse values. This will be up to the installer. However, here are a few key issues to remember when choosing
a fuse:
1) In most cases a fuse is there to protect the cable not the product, so always fuse 50% plus on the product
rating. For example, if the product is a 50 amp charger, use a 75 amp+ fuse.
2) Too small a fuse in an alternator line can cause major problems. If, for example, you have a 90 amp
alternator and you only put a 90 amp fuse on, then on start up and when cold, a 90 amp alternator can
produce about 120 amps. This will blow the fuse and because you have open circuited the alternator, this
will result in the destruction of the alternator. So it is vital that an alternator cannot blow its fuse normal
operating paramters as this will be an expensive mistake. Always fuse high, i.e. on a 90 amp alternator use a
150 - 200 amp fuse.
OTHER FEATURES
24
23
222222222222222222222222222222222222222222
8
6
7
13
Gelb: offene Säurebatterie
Leuchtet auf, wenn die Temperatur der Lichtmaschine 90 Grad Celcius übersteigt. Folge ist, dass in einen
Standby Modus geschaltet wird und die Batterieladung unterbrochen und eingestellt wird, bis die Lima
wieder bis auf 75 Grad Celcius abgekühlt und die LED erloschen ist.
Blinkt mit Beginn der Batterieaufladung in den ersten 3 Minuten und leuchtet anschliessend konstant. Alle
20 Min. blinkt diese wieder für 3 Minuten (auto-pause-modus).
Leuchtet auf, wenn die Ladeschlussspannung erreicht wurde und in den Ausgleichsladungsmodus geschaltet
wurde. Die Ausgleichsladungszeit beträgt zwischen 1Std. - 24 Std. (abhängig vom Batterietyp und dem
Ladezustand bei Beginn der Ladung).
Diese bleibt als einziges leuchten, wenn die Haupt- und Ausgleichsladung abgeschlossen ist. Das System
läuft nun auf Erhaltungsladung.
Dieses warnt den Benutzer und schaltet das Gerät. Das bedeutet, dass der Regler der Lichtmaschine oder ein
anderes Ladesystem versagt hat und mit zu hoher Spannung lädt. Die Starter-Batterie wird durch diese
überspannung zerstört.
Nehmen Sie diese Warnung sehr ernst und stoppen Sie den Motor so schnell wie möglich. Entfernen Sie das
Ladekabel, führen Sie Ihre Reise fort und reparieren Sie die Lichtmaschine.
Die Spannung am Eingang ist zu niedrig. Entweder ist die Lichtmaschine oder andere Ladeeinheit oder die
Batterie defekt. Das Gerät schaltet den Ladevorgang nicht ein.
Information: meistens deutet dies auf eine defekte Lichtmaschine hin.
Das Gerät schaltet sofort ab, um einen Schaden zu verhindern. Entweder ist die Regelung im Gerät defekt,
oder eine andere Ladeeinheit erzeugt eine zu hohe Spannung.
Die Spannung am Ausgang ist zu gering. Entweder steht nicht genügend Spannung am Eingang zur
Verfügung oder die zu ladende Batterie ist defekt oder das Gerät ist defekt und lädt nicht.
Die Temperatur der zu ladenden Batterie beträgt mehr als 50°C. Das Gerät hat abschaltet, um einen Schaden
zu verhindern. Entweder ist die Batterie defekt oder gesamte Raum, wo die Batterie steht ist wärmer als
50°C. Sollten Sie trotzdem weiterladen wollen (entgegen jeder Empfehlung), dann müssen Sie den
Temperatursensor entfernen.
LED 15 = überhitzung der Lichtmaschine (gelb)
LED 16 - Haupladung (grün)
LED 17 - Timer (Ausgleichsladung) (gelb)
LED 18 - Erhaltungsladung (grün)
LED 19 - überspannung am Eingang (rot)
LED 20 - Unterspannung am Eingang (gelb)
LED 21- Spannung am Ausgang überhöht (rot)
LED 22 - Unterspannung am Ausgang (gelb)
LED 23 - Erhöhte Temperatur der Batterie (rot)
LED 24 - überhöhte Gehäusetemperatur (gelb)
Wir können nichts dagegen tun, ausser Sie zu warnen!

Spannunsabfall auf dem positiven Kabel auszugleichen.
Ein optionale Extra, das komplet mit einem Display geliefert wird. Siehe Skizze5-6fürdieBedienung der
Fernbedienung.
Sobald das Gerät angeschlossen ist, überwacht es die Eingangsspannung von der Starter-Batterie. Ist die
Spannung > 11V dann schaltet das Gerät ein. Stellt es fest, dass die Spannung < 13V ist, dann schaltet es
automatisch nach 15 Minuten in den Schlafmodus und wartet dort so lange, bis die Spannung wieder über
13V ist.
Wird ein Ladesystem auf der Starterbatterie gestartet (z.B. Lichtmaschine, Ladegerät, Solarzelle,
Windgenerator, etc.), dann steigt die Spannung und das Gerät schaltet sich ein. Die ersten 3 Minuten arbeitet
das Gerät nur im Standby, um der Starterbatterie die Möglichkeit zur Ladung zu geben. Dabei blinkt die
LED 16. Dieser "auto-pause-modus" kann durch über die Fernbedienung deaktiviert werden.
Nach 3 Minuten wandelt sich das blinken in ein konstantes Aufleuchten, um oder schaltet die Ladung ein.
Dabei wird sich die Last auf der Lichtmaschine erhöhen, da die Ladung jetzt zur Servicebatterie gepumpt
wird. Alle 20 Minuten schaltet sich die Ladung ab, um wieder der Starterbatterie die Möglichkeit zur
Nachladung zu geben.
Sobald die Ladeschlussspannung erreicht ist, leuchtet die Timer-LED 17 auf und das Gerät beginnt mit der
Ausgleichsladung. Nach einer automatisch berechneten Zeit, abhängig vom eingestellten Batterietyp, bleibt
die Ladung in der Ausgleichsladung. Erst nach Ablaufen dieser Zeit (den Zeit kann man sich in der
Fernbedienung anzeigen lassen), schaltet das Gerät in die Erhaltungsladung (13.8 - 13.5V).
Sollte sich die Spannung der Service-Batterie auf weniger als 12V verringern (z.B. bei einer hohen
Belastung mit einem Wechselrichter, etc), dann wird der Ladevorgang wieder von vorne wiederholt.
Wird der Motor (Lichtmaschine) oder der Windgenerator abgeschaltet, so schaltet sich automatisch das
Gerät nach ca. 15 Minuten ab. Dazu muss die Spannung am Eingang unter 13V fallen. Da die
Leerlaufspannung bei allen Batterietypen < 13V ist, so sollte es hier kein Problem geben. Manchmal kann
dieses auch länger daürn, da erstmal die Oberflächenspannung der Batterie abgebaut werden muss.
Testen Sie die Batteriespannung. Diese sollte an der Batterie über 11V liegen. Starten Sie den Motor. Nun
sollte die Spannung auf der Starterbatterie > 13V sein. hat. Ein remote panel als eine zusätzliches Extra
erhältlich.
Wenn alles korrekt funktioniert, wünschen wir Ihnen viel Spass mit diesem innovativem Gerät.
Alle von uns genannten Spannungen beziehen sich auf 20°C. Wenn Sie einen Batterietemperatursensor
anschliessen, weichen die Ladespannungen entsprechend ab, da diese jetzt temperaturkompensiert sind.
Hier wird lediglich die Art der Batterie, die von dem Benutzer eingestellt wurde, angezeigt.
Grün: EXIDE Gel-Batterie
Rot: geschlossene Säurebatterie & AGM;
Grün (flashing): Gel- & AGM Batterien (USA Spezifikation)
Fernbedienung: (13)
Erster Anschluss und Test:
Was ist, wenn beim Anschluss gar nichts passiert?
Wichtig!
LED 14 = Batterie Typ
Funktionen und Bedeutungen der Leuchtdioden:
LED (3 down) will flash slowly. This indicates that the unit is working but is inactive for the first 2.5 minutes to allow the
engine battery to recover a little.
After about 2.5 minutes the green light will stop flashing and go onto green continuous, or shut the system down to rest
mode if the battery voltage is to low.
Once the domestic battery reaches a certain voltage (depending on the battery type setting but between 13.5 and 14 volts),
the timer LED will come on and the high charge rate will continue for a calculated time period (never the same), see fig 8,
the box marked “setup”. This time period is determined by what battery type program you select and by the state of charge
of the batteries. After the time is over, the unit drops to float at 14 volts at constant voltage. The unit will attempt to hold
the battery voltage. However, if the output battery falls below about 12.8 volts for more than 15 minutes, the system will
reset to the boost charge mode again. Also, if the input voltage falls below 12.8 volts, the system will assume that the
input is switched off and will switch the system into rest mode to conserve energy. Only if the input voltage rises again,
will the system restart.
then
1) T
If on start up nothing happens,
Reason 1)
Reason 2)
Poor cable on the output when the remote sensor is being used.
Low input voltage.
est the battery voltage. It should be above 11 volts. To see the unit working start up the engine and ensure you are
getting at least 13.5 volts at the battery. always measure voltages at the unit and not the batteries.
The current lights are flashing with no other information lights flashing. The Sterling battery-to-battery charger is so
powerful, that it has got the ability to melt small cables. For example on the 200 amp unit, if a person was to fit a 20 amp
cable, or has bad connections and fits the remote sensing cable, then an unprotected product would try to force 200 amps
down the cable and cause a fire or other serious damage. To avoid this the unit software has a built-in voltage maximum of
1.5 volts differential between the remote sense voltage and the output voltage from the unit. If the cable is too long or too
thin, then the unit would need a very high input voltage at one end of the cable to compensate for the high voltage drops
caused by the bad cablings. However, the system only allows the voltage drop to reach a maximum of 1.5 volts differential
before it starts to limit the current. You will know that the system is controlling the current flow because of bad cables etc,
because the amp meter (the row of LEDs on the front of the unit) will display the approximate current but all the current
lights will flash. This shows the current flow but the current is being restricted due to bad cables or connections.
Increasing the amount of copper will improve the current flow and stop the flashing. It allows the maximum possible safe
current down your installation even if you have poor cables and connections.
The current lights are flashing with the low input voltage light in the information section also flashing. Unlike the above
warning, this could be no problem at all , it simply means that the input voltage to the unit is unable to keep up with the
performance demand of the unit and the units performance is being limited because the input power source ( alternator )
cannot keep the input terminal voltage above 13 volts. This is to protect the starter battery from dropping too low and
causing a failed engine start. There are a few possibilities for this, such as the input cable being too thin, or the run to
long. (Remember, it is best to fit the unit close to the input battery to reduce voltage drop.) It could also simply be that at
engine tick-over or low r.p.m. the alternator feeding the starter battery cannot produce enough surplus power to keep up
with the unit’s charging demand, and we are simply reducing the unit’s performance to prevent draining the starter battery.
Neither of the above are safety issues but simply information to make it easier for you to maximise the performance of the
unit either by increasing cable thickness or upgrading your alternator to a bigger one etc.
= High voltage drop between unit output and the
battery (in excess of 3 volts). This is due to a voltage drop in the output cables or bad connectors etc. It would also show
up in the amp meter LEDs flashing to indicate that the current limit safety has already been activated and that your system
is working below par due to poor cabling or connectors. This will be a rare occurrence as the current limiting software
works before this has a chance to operate. However, there are certain possible internal failures which could cause this trip.
In the event of this trip going off, it is not good and the odds are that the unit is defective.
= High internal voltage, the internal boost is too
high and there has been an internal failure of the unit. The unit is defective; please call the Sterling Helpline.
This indicates that the systems performance has been reduced for various
reasons:
Safety Alarm Functions
The Sterling battery-to-battery charger includes a number of helpful alarms and warnings so that when the user encounters
installation or operational problems, s/he can locate the problem quickly and accurately using the information supplied by
the alarm functions. There are the obvious alarms, then a few not so obvious which we code into LEDs to make them
multi information sources, otherwise our products would run out of space for the l.e.d.s to cover all the information.
Flashing Current Indicator LEDs:
HIGH VOLTAGE TRIP, WITH 3x FLASH THEN 3 SEC DELAY
HIGH VOLTAGE TRIP, WITH 4x FLASH THEN 3 SEC DELAY

WHAT CABLE TO USE IN mm sq:
A charger or inverter up to cable run distance 0-1.5 mtr 1.5 - 4 mtr
0-25 amps 6 mm sq 10 mm sq
25-45 amps 16 mm sq 25 mm sq
45-85 amps 25 mm sq 35 mm sq
85-125 amps 35 mm sq 50 mm sq
125- 180 amps 50 mm sq 70 mm sq
180-330 amps 70 mm sq 90 mm sq
Please note that if there is a problem obtaining, for example, 90 mm sq cable, simply use
2 x 50 mm sq , or 3 x 35 mm sq. The cable is simply copper and all you require is the copper.
It does not matter if it is one cable or 10 cables as long as the square area adds up.
Performance of any product can be improved by thicker cable, so if in doubt round up!
The LED meanings and functions (fig 8)
BOOST / CONSTANT CURRENT:
TIMER ON
FLOAT:
BATTERY INPUT OVER VOLTS
BATTERY OUTPUT VOLTAGE HIGH
HEAT-SINK OVER TEMP
Green: This should be on from start-up (a slow flash shows that the unit is
on but on soft-start). When this LED is on continuously this shows that the alternator should be working at it’s
maximum. It should remain on until the green float comes on and this shows the high charge rate is complete.
: Yellow: Timer Activated: This comes on, when the voltage reaches about 13.9 - 14 volts ( x 2 for 24
v ) and depending on how long it took to come, will dictate how long the timing cycle will remain on. The
software will calculate the timing for the high charge rate. This will vary from 1 - 6 hours and the time will be
displayed on the remote panel and a count down . This light will remain on until the high charge rate is over, and
will go out at the same time as the high charge rate between 1-6 hrs after activation.
Green Float Mode: This indicates that all the high charge cycles are now over and should remain on after
all the high charge lights are out. The system is now running at a standard charge rate only (about 14 volts)
regulated on the battery.
: This will warn you and switch off the boost
section, this means that your alternators own regulator has failed and the alternator will now boil and
destroy your batteries, there is simply nothing we can do about this except warn you:
This will warn you and switch off
the boost section, this means that either this unit has failed and was in the process of
overcharging your battery bank, or you have some other charging source on your output battery
bank which is overcharging the batteries and our unit thinks it is at fault ie if there was a battery
charger or solor cell which was putting out a voltage in excess of 1.5 volt above the boost voltage
of each of the different battery types. this is a fatal trip and the unit will not come back on again untill reset,
high internal voltage, fatal flaw , unit defective and must be returned
high voltage starter battery, warning only no action by our unit
high voltage drop from unit output to the end of the remote sensing cable, this is due to either to
small a cable , to long a run, deflective crimping , or cable broken. not fatal , find fault and fix , max voltage
drop between unit output and cable end is 0.8 volts this is a warning but no action from our unit
high voltage drop on the output cable ( as above ) unit shut down pending the owner to increase the
thickness of the power cables to accommodate the current being used ( see the sterling cable/current table )
short circuit on output, the parameters are , voltage below 6 volts and current in excess of 100 amps (
the software will take this as a short circuit )
. red: ( ) This device monitors both heat sinks and in the event of that
exceeding 75 deg C the unit will switch off until the temperature has been reduced. It is important not to fit the unit
inside a hot engine room or somewhere with no air flow round the unit total unit shutdown, auto reset on unit temp
droping below 65 deg c
( ) and the current lights flashing, this means the boost has been switched off ( to reduce
the heat being produced on the heat sink, if the temp keeps increasing then the l.e.d. will come on solid and trip the
unit completely
( L.E.D.on solid )
please take this warning very seriously and stop your engine as soon as possible, remove the
alternator input cable then continue your journey and have the alternator inspected and repaired
at next available place.
( L.E.D. on flashing)
L.E.D. on solid
L.E.D. Flashing constant
led 2 flash,
led 3 flash,
led 4 flash,
led 5 flash
led 6 flash
group
14141414
15151515
161616161616161616161616161616161616161616
171717171717171717171717171717171717171717
18181818
(20°C). Die Ausgleichsladungszeit beträgt mindestens 12 Std. und wird automatisch berechnet.
3) Gel USA spec: Aus irgendwelchen für uns unbekannten Gründen möchten die Amerikaner ihre eigene
Ladecharacteristic haben. Trotz der Eigenständigkeit Europas gegenüber, soll die Ladespannung
maximal 14.1V betragen. Die Ausgleichsladungszeit beträgt zwischen4-10Std. und wird automatisch
berechnet.
4) geschlossene Säurebatterien & AGM: Hier ist die maximale Ladespannung 14.4V (20°C). Die
Ausgleichsladungszeit wird automatisch berechnet und beträgt zwischen 4 und 8 Std. Einige AGM
Batterien brauchen nur 14.1 Volt, sollte dieses bei Ihnen der Fall sein, so ändern Sie die Einstellung auf
Amerikanischen Standard um. Sollten Sie Zweifel haben, fragen Sie am besten den Hersteller.
Mein Rat ist: nutzen Sie am besten gleich offene Säurebatterien, welche mit Abstand auch die günstigsten
sind. Meiden Sie Gelbatterien für schnelle Ladekreisläufe, da die Nachladerate dieser sehr langsam ist.
Bringen Sie das Gerät so nah wie möglich an der Eingangsbatterie an. Beachten Sie dabei die
vorangegangenen Punkte. Sollten Sie diese in einem abgeschlossenen Maschinenraum, wie zum Beispiel in
einem kleinen Boot, dessen Maschinenraum mit Schalldämmung isoliert wurde, anbringen wollen, dann tun
Sie dieses so tief wie nur möglich. Optimal ist es natürlich diese ausserhalb des Maschinenraums in der
Nähe der Batteriebox anzubringen. Denken Sie immer daran, dass das einzige luftgekühlte Gerät Ihre
Lichtmaschine ist. Haben Sie einen vollkommen geschlossenen Raum ohne Lüftung, dann seien Sie nicht
überrascht, wenn Sie regelmässig Ihre Lichtmaschine zerstören. Sollte der Maschinenraum vollkommen
abgedichtet sein, dann packen Sie am besten einen Lüftung von aussen an die Lichtmaschine, so dass diese
die Luft rauszieht und sich selber kühlt. So beugen Sie Lichtmaschineproblemen vor.
Schliessen Sie einfach den beiliegenden Temperatursensor an einen der Batteriepole an (einfach so, wie er
ist! Nicht das Kabel abklemmen oder den Sensor (im Ringterminal) beschädigen!!) und die 2 Kabelenden
werden an die entsprechende Klemme. Drücken Sie einfach den kleinen Hebel runter und stecken Sie eine
Leitung in jeder Seite ein. Es besteht keine Polung auf den Leitungen. Seien Sie sicher, dass Sie den kleinen
Temperatursensor, der sich in dem Ringterminal befindet, nicht beschädigen, da dieses den Prozessorchip
zerstören würde. Die Ausgangspannung würde sich im Vergleich zu der vom Hersteller angegebenen
Batterieladetemperaturkurve verringern, die Batterietemperatur würde 50Grad Celcius erreichen, welches
dazu führen würde, dass die Einheit die Ladung abschalten würde.
Dieses ist ein weiterer, mitgelieferter Temperatursensor, der mit dem Gehäuse der Lichtmaschine (7)
verbunden werden sollte. An dem Gerät wird dieser an der entsprechenden Klemme befestigt. Wenn die
Lichtmaschine eine Temperatur von ca. 100°C erreicht, schaltet das Gerät ab.
Die LED 15 signalisiert dieses am Gerät und an der Fernbedienung. Sobald der Generator wieder abgekühlt
ist, wird das System automatisch wieder gestartet.
Hier verbinden Sie ein Kabel von der entsprechenden Klemme mit dem Pluspol der zu ladenden Batterie.
Die Spannung wird anschliessend mit an der Batterie gemessen, um einen eventüll vorhandenen
Batterietemperatur:
Lichtmaschinen-Temperatur-überwachung:
Batterie-Spannungssensor (8):

5) Es stellt sicher, dass keine Spannung im Motormanagement erhöht wird, um Alarm und Schäden am
System zu vermeiden. Egal ob es ein Auto oder ein Boot ist.
6) Keine Farhzeuggarantieprobleme, da man nicht auf das Hauptsystem zugreift.
7) Beide Batteriebänke sind voneinander isoliert.
Das Gerät überwacht die Starterbatterie beim Ladevorgang ständig. Es fängt nicht an zu arbeiten, bevor nicht
die Starterbatterie geladen ist und mindestens 13V an dieser erreicht sind. Eine weitere eingebaute Sicherheit
ist, dass das Gerät alle 20 Minuten für 3 Minuten abschaltet, um der Starterbatterie eine weitere Möglichkeit
zur Ladung zu geben. Diese "Auto-Pause"- Funktion ist auch abschaltbar. Vergewissern Sie sich, dass die
Motorbatterie in Ordnung ist. Wenn das Gerät arbeitet wird die Eingangsspannung von 13V - 14V
genommen und auf der Verbraucherbatterieseite auf 14.1V bis 14.8V (je nach Batterietyp) erhöht. Nach
einer gewissen Zeit , die von der Software genau berechnet wurde und die Servicebatterien voll sind, schaltet
das Gerät in den Erhaltungsspannung-modus (13.5V - 13.8V). Es scheint eine einfache simple Idee zu sein,
aber genau diese Einfachheit macht es so Komplex.
Andere Highlights sind die zwei beigelegten Temperaturensoren, der eine für die Batterie, der andere für die
Lichtmaschine. Vorhanden sind ebenfalls ein Anschlussr für die Fernbedienung und ein automatischer
Schlafmodus, welcher die Einheit ausschaltet sobald der Motor gestoppt hat. Eine Fernbedienung ist als ein
zusätzliches Extra erhältlich.
Platzieren Sie es so gut es nur geht an einen kalten, trockenen und belüfteten Platz. Meistens ist dieser kühle
Ort mehr ein Wunschdenken, aber trotzdem sollte der Einbauort so kühl und belüftet wie möglich sein. Und
so nah wie möglich an der Eingangs-(Starter-)batterie.
Dieses im Hinterkopf behaltend, werden Sie bestimmt bemerkt haben, dass dieses Gerät mit einem
Kühgehäuse und 3 Lüftern geliefert wurde. Seien Sie nicht überrascht, wenn Sie in Nordeuropa diese Lüfter
nicht laufen sehen, da diese Einheit für eine Umgebungstemperatur von 40Grad Celcius gebaut wird. Sollten
Sie die Einheit in einem heissen Maschinenraum einbaün müssen, wäre das gezwungenermassen in
Ordnung.
Beim Anschluss des Gerätes an die Batterien achten Sie auch gute Belüftung der Batterien, da es beim
Anschluss zum Funkenflug kommen könnte. Beim Konfektionieren von Anschlusskabeln achten Sie darauf
möglichst starke Kabel zu verwenden. Denn das Gerät misst direkt an den Ein- und Ausgängen. Ein
stärkeres Kabel vermindert den Spannunsgverlust und erhöht damit den Wirkungsgrad des Gerätes.
Schliessen Sie zürst das Kabel vom Gerät "BATTERY TO BE CHARGED" zu der Batterie, die effektiv
geladen werden soll. Anschliessend das Kabel vom Gerät "BATTERY INPUT" zur Starterbatterie (die
Batterie, von der die Ladung kommen soll). Erst als letztes das Negativ/Minus-Kabel verbinden.
Achten Sie bitte unbedingt darauf, dass die Spannung an der Eingangsbatterie, wenn der Motor läuft grösser
als 13.5V ist. Somit ist ein Einsatz von Trenndioden zwischen der Lichtmaschine und der Starterbatterie
nicht sinnvoll.
Stellen Sie den Batterietyp gem. Skizze 8, Pkt. 12 ein. Wir unterscheiden zwischen 4 Batterietypen:
1) offene Blei-Säurebatterien, bei denen man den Verschluss der Batterie aufdrehen und mit Wasser
auffüllen kann. Diese sind mit Abstand die besten Batterietypen mit einer schnellen Aufladekapazität
und langer Lebensdaür (max 14.8V/20°C). Die Ausgleichsladungszeit beträgt zwischen1-3Std. und
wird automatisch berechnet.
2) Gel/ EXIDE spec. Diese funktionieren auf EXIDE’s Empfehlungen mit einer Spannung von 14.4V
Wie funktioniert das Gerät?
Installation: Siehe fig 8
Anschluss:
Einstellung des Batterietyps
BATTERY INPUT LOW VOLTS
BATTERY OUT PUT LOW VOLTS
low starter battery
BATTERY OVER TEMPERATURE:
SENSOR FITTED/BATTERY TEMP OK
These l.e.ds display 3 different sets of information
on/off:
Alarm
Back ground light:
yellow: This is simply saying that there is
a low voltage at the main battery bank and has no active function. For information only, this usually indicates a
defective alternator or very high demand at low r.p.m.
yellow: Low Voltage Warning: This is saying that there is this
could simply be that the output batteries are so flat that it could take a few hrs to bick up the voltage , ot the unit is
defective and unable to charger the batteries
2 flash then pause etc etc
Red : This shows that the battery temperature sensor has picked up a
temperature in excess of 50 deg C at its source ( where ever you have fitted it ) this will trip the unit until it has been
reset. Please find the fault before resetting
this confirms that the battery temperature sensor is fitted and that all is
o.k., if the sensor is not fitted this l.e.d. will go out
1) when the unit first starts up the l.e.d.s show the battery type selected for the first 30 secs.
2) after 30 secs this block of l.e.d.s become a amp meter showing the current flow through the device
3) if when on operation 2 as per above and the l.e.d.s are showing amps, if the block start to flash then the current has been
limited by the device because of poor cabling on the side of the installer, see the section on saefty in this literature. the
system is still safe but could be improved by improving the cables/connections etc etc.
This is the most common and easy installation because of being simply connected to the starter battery. In order to
connect up the d/c battery charger all you need to do is connect one wire from the auxiliary battery banks to the starter
battery. The starter battery stays between 13-14 volts ( within its limits ) and the domestic battery goes up to 14.4.-14.8. In
order to put a good fast charger into the auxiliary batteries, this is especially good if the battery bank to be charged is not
close to the starter battery , such as things like bow thrusters, or batteries in the boot of cars or lorries
This option shows a standard split charger system on any boat or camper vehicle, which is already installed, and
has been using advanced alternator regulators or any other advanced charging system. An extra battery bank is required
such as a bow thruster, radio battery bank or a generator, for ease of installation simply drop on a d/c battery charger.
This option shows a situation on many boats or camper vehicles where there may be 3 x battery banks, simply put 2
x d/c battery chargers on, and they will ensure both banks are catered for, with no problem. the fact that one battery bank
is further away than the other will make no difference.
This option shows a standard split charger system on any boat or camper vehicle, which is already installed, and
has been using advanced alternator regulators or any other advanced charging system. You will find out, that you wish to
supplement the marine house battery bank by charging with as many other auxiliary charging systems as you can. For
example: if you are running a gen set for 4 hrs per day you may as well put as much power as possible into your main
large house battery bank
Any source can be used. You can even use this system to charger from a old type battery charger , for example if you had a
old constant voltage battery charger and you wished to convert it into a constant current one, then simply put one of these
on the output. Or if you have a single output charger and want a dual output, then simply add one d/c charger to make a
dual charging system
this switches off the unit boost aspect, but cannot prevent the standard diode splitting from working. The
monitoring functions remain in and the only way to know if the unit is switched off is the system within limits ( LED
)which will be off while the boost off will be on screen 3b
: this mutes the alarm system
this switches on and off the back ground light
Green LED, system all o.k.
Low battery input voltage
system disengaged, this is an auto recoverable alarm , such as a high alternator temp trip. This will come back on
when the temperature has reduced
This is a fatal alarm trip, such as high input/output voltage or high battery temp, this will alarm and switch off
-
Low Voltage Warning: (LED on solid )
(LED flashing )
Other application ideas see fig 1-4
Fig 1:
Fig2:
Fig 3:
Fig4:
Remote control panel see fig 5
A:
B:
C:
D:
E:
F:
G:
Point charging. this is a totally new concept developed by Sterling using battery to battery chargers and is ideal for
larger boats with complex systems . see www.sterling-power.com go to downloads, down load information on point
charging.
19
20
21
22 29

Screen display on remote panel fig 6
Screen D/a: BUTTON 1
Push Button 1: screen D/b
Screen E/a: Push button marked 2
Push button marked 2 again: screen E/b
Screen F/a: Push button marked 3
Push button marked 3 again: screen F/b.
Push button marked 3 again: screen F/c.
Screen G/a: Push button marked 4
Screen G/b:: Push button marked
.
This is the default screen. It will automatically display switch on. This screen is designed to
display the most relevant information on one screen, to remove the need to flick between screens. This screen shows
the battery in- and output voltage. It also shows the amps in the unit, and its state of charge, ie bulk charger ( on start up
). Pause is when the unit switches off for 2.5 minutes, and the time will show ( count down ), how long one has left
before the cycle is complete and the unit goes onto float.
this shows the total time, the unit has been running ( ON ) and also the total time, the unit
has been charging in that time ( charge )
, this shows the voltage on the input battery and its input current, which is the one
the system is taking the charge from )
this displays the output voltage and current of the battery you are
charging. ( a less current but higher voltage )
( this is the setup information screen ) This screen gives different information
depending on the system cycle, it is informing you., WET OPEN= wet open lead acid cell batteries, this shows that
the system battery type dip switches are set for wet cell batteries,( 14.8 v max setting ) Bulk charge refers to the initial
charge rate, this could change to a timer, then adventually change to float ( float charger 14 volts )
This screen shows the time left to the next pause cycle ( for 2.5
min. ) and that it is on auto. The auto can be removed by pushing buttons 1 and 2 together. This removes the auto pause
control, and the charger will still have all its safety and timing cycles, every 20 min. pause
R:v2.0 C:v2.0, this shows the software version for remote ( R )
and for main PCB ( C ). the 12vIN-12vOUT, refers to the motel, a 12v-12v unit. There are 12-24 v, 24-24 and 24-12.
: There are 2 x screens on this button. Push once for screen a, then again for
screen b. Screen a shows the alternator temp and the domestic battery temp, if the temperature sensors are not fitted it
will default to 20 deg C
Temp 4a+b: There are 2 x screens on this button. Push once for screen
a, then again for screen b. Screen b shows the box heat sink temperatures, LHS stands for left hand side, Guess what
RHS stands for.
Do not expect these to be the same temperature
Pre set voltages:
Minimum input voltage the unit will run at 13 volts
Voltage the unit switches off and drops into sleep mode
below 12.8 v for at lease 15 mins
Power consumption on sleep mode. 5 ma ie 0.005 amps
max input voltage trip 15.5
max output voltage trip 15.5
Alt temp disengage 100 deg C
Reset alt 80
Battery temp trip 50 deg C
Heat sink trip 80 deg C
Heat sink boost trip 75 deg c
Heat sink reset 60 deg C
Fans on at 50 deg C
Fans on over 35 amps
Fans of at 45 deg C
Low battery alarm 1 2.5 v
Low battery regulation 13 v
high battery voltage trip 15.5v
amp meter +/- about 10%
voltmeter +/- 1%
( x 2 for 24 v models )
All voltages refer to a default temperature of 20 deg c
if the battery temperature sensor is fitted these voltages will be less depending on the
battery temperature
MERKMALE
Mikroprozessorgesteuerte Ladung mit optimalen Ladecharakteristika
Verstärkte Ladung der Verbraucherbatterie
Normale Ladung der Starterbatterie mit ca. 0.4V Spannungsabfall zur
Lichtmaschinenladeschlussspannung
Eingebaute Pausen zur Erholung der Starterbatterie nach dem Startvorgang des Motors
Eingebaute Schutzschaltung zur garantierten Spannungserhaltung der Starterbatterie.
Die Spannung der Starterbatterie wird während des Verstärkerbetriebs nicht unter 13V / 26V
fallen.
Bei Ausfall normale Funktion einer Trenndiode mit 2 Ausgängen.
Anschlussmöglichkeit einer Fernbedienung mit weiteren zusätzlichen Anzeigen und
Einstellmöglichkeiten.
inkl. Temperatursensor für die Verbraucherbatterie
inkl. Temperatursensor für die Lichtmaschine
Das Batterie-zu-Batterie Ladegerät ist aus der Baureihe fortschrittlichster mobiler Ladesysteme. Um die
volle Leistung zu erhalten, muss dieser korrekt installiert und bedient werden. Bitte lesen Sie die
Anweisungen in diesem Handbuch, bevor Sie dieses Modell installieren und verwenden
Einführung:
.
Was macht das Gerät nun wirklich?
Vorteile dieses Gerätes:
In Wirklichkeit wird Ihre Batterie bis zu 5 mal schneller aufgeladen, als sonst. Zusätzlich erzeugt dieses
Ladegerät eine 50% höhere Energieausnutzung und verlängert die Lebensdaür der Batterie durch den
Prozess der Desulphatierung. Für einen besseren Effekt empfehlen wir den Gebrauch von offenen
Säurebatterien. Vermeiden Sie möglichst Gel, versiegelte säure- und AGM Batterien. Nebenbei weisen
offene Säurebatterien eine schnellere Ladedaür durch fortschrittliche Ladeeinheiten auf. Manchmal hat man
leider nicht die Meoglichkeit solche auszuwählen. Dadurch kann dieses Ladegerät auch mit allen anderen
Typen von Batterien die höchst mögliche Ladekapazität erreichen.
1) Installation: Leichter kann diese gar nicht mehr erfolgen. Schliessen Sie das neü Ladegerät einfach
zwischen die Starterbatterie und Batteriebank. Das war’s.
2 keine direkte Verbindung zu der Lichtmaschine oder einer Lichtspule. Dadurch sind keine zusätzlichen
Leitungen bei der Installation nötig.
3) gewährleistet eine Ladung der Starterbatterie, wenn man diese selbstverständlich gut gepflegt hat.
4) mehrere Geräte können parallel installiert werden. Zum Beispiel: Sie haben einen 60A Lichtmaschine
und 3 Batteriebänke, z.B. Starterbatterie, Servicebatterie und Bugstrahlruder. Dann können auch 2 von
diesen Geräten benutzt werden, einer das Bugstrahlruder und einer für die Servicebatterie. Das interne
Program würde dann das Ladeschemata umstellen um die weitere Einheit im Ladesystem zu
akzeptieren.

Sicherheitshinweise
ACHTUNG!
Vor dem Anschluss und Betrieb lesen Sie bitte ausführlich diese
Sicherheitshinweise!
A-1. Stellen Sie das Gerät niemals so auf, dass es Kontakt mit Regen,
Schnee, Sprühregen, Dunst und Rauch, Wasser und Salz bekommt. Auch die Bilge ist kein
Installationsort. Decken Sie niemals die Lüftungsöffnungen zu oder ab. Installieren Sie das Gerät
nicht in einem Raum, der keine Ventilation ermöglicht. Ansonsten überhitzt das Gerät.
A-2. Um das Risiko von Feür und Überspannungen zu vermeiden, stellen Sie sicher, dass alle
existierenden Kabel in einer guten und vorschriftsmäßigen Kondition sind und das die Kabelstärke
mehr als ausreichend ist. Betreiben Sie das Gerät nicht mit beschädigten oder unter dem
Standard liegenden Kabeln.
Diese Ausrüstung enthält Bestandteile, die Bögen oder Funken entstehen lassen können. Um
Feür oder Explosion zu verhindern, installieren Sie das Gerät nicht in Räumen, die Batterien oder
leichtentzündliche Materialien enthalten, auch nicht an Standorten, die explosionsgeschützte
Ausrüstung erfordern. Dieses bezieht sich auch auf jeden Raum, in dem benzin-
/dieselangetriebene Maschinen, Tanks oder Verbindungen, oder andere Verbindung zwischen
Bestandteilen des Treibstoffsystems sind.
Wenn Batteriesäure mit Haut oder Kleidung in Berührung kommen sollte, waschen Sie die Stelle
sofort mit Seife und Wasser. Wenn Säure ins Auge kommt, spülen Sie das Auge sofort mindestens
20 Min. mit kaltem Wasser und suchen Sie anschließend sofort einen Arzt auf oder begeben sich
in nächstgelegene Krankenhaus.
C-1. Rauchen Sie niemals und verhindern Sie jeden Ausbruch von Funken oder Feür in der
Umgebung von Batterien oder der Maschine.
C-2. Lassen Sie kein Metallteil auf die Batterie fallen. Dieses könnte ansonsten zu einem
Funken und Kurzschluss der Batterie führen und anschließend zur Explosion dieser
C-3. Entfernen Sie persönliche Metallsachen wie Ringe, Armreifen, Halsketten und Uhren,
wenn Sie mit einer Batterie arbeiten. Eine Batterie kann einen Kurzschlussstrom herstellen, der
hoch genug ist, einen Ring zu schweißen, oder Metall aufzuheizen, dass dann schwerwiegende
Verbrennungen verursacht.
C-4. Vor dem Anschluss sorgen Sie für eine ausreichende Belüftung und achten Sie darauf,
dass die Batterien die letzten 4 Stunden nicht geladen wurden um sicherzustellen, dass möglichst
kein Gas im Batterieraum/kasten vorhanden ist.
A. Generelle Vorsichtsmaßnahmen
B. Gasexplosions Vorkehrungen
C. Vorsichtsmaßnahmen beim Umgang mit Batterien

Inhalt
Einbau- und Anschlussskizzen
Generelle Vorsichtsmaßnahmen
Gasexplosions Hinweise
Vorsichtsmaßnahmen beim Umgang mit Batterien
Merkmale
Einführung
Was macht das Gerät nun wirklich?
Vorteile dieses Gerätes
Wie funktioniert das Gerät?
Installation
Anschluss
Einstellung des Batterietyps
Batterietemperatur-Überwachung
Lichtmaschinentemperatur-Überwachung
Batterie-Spannungssensor
Fernbedienung
Erste Anschluss und Test
Funktionen und Bedeutungen der LEDs
Einbauvorschläge
Installations- und Bedienungsanleitung der Fernbedienung
