Strend Pro S1D-DW01-56 User manual

Mulfunkčný ostrič
Mulfunkční ostřič
SK
CZ
Mulfunkcionális élezőgép
Maşina de ascuţit mulfuncțională
HU
RO
Mul-funcon sharpener
EN
S1D-DW01-56
∙ Preklad originálného návodu na použitie
∙ Překlad originálním návodu k použití
∙ Az eredeti használati útmutató fordítása
∙ Traducerea manualului de utilizare original.
∙ Instruction manual

SK
POUŽITIE
Multifunkčný ostrič je určený na ostrenie HSS vrtákov, nožníc a nožov, sekáčov a čepelí.
Zariadenie používajte iba na predpísané účely. Akékoľvek iné použitie je považované ako prípad nesprávneho
použitia. Používateľ/obsluha a nie výrobca bude zodpovedný za akékoľvek poškodenie, alebo zranenia
spôsobené týmto nesprávnym používaním. Pamätajte si, že toto zariadenie nebolo navrhnuté pre komerčné
alebo priemyselné používanie. Záruka nebude platná pokiaľ bude zariadenie používané na komerčné,
priemyselné alebo podobné účely.
TECHNICKÉ PARAMETRE
NAPÄTIE / FREKVENCIA
230 V / 50 Hz
PRÍKON
96 W
OTÁČKY NAPRÁZDNO
1 350 min-1
PRIEMER KOTÚČA
56 mm
PRIEMER VRTÁKOV
3 –13 mm
ŠÍRKA SEKÁČOV A ČEPELÍ
6 –51 mm
HMOTNOSŤ
1,2 kg
VYSVETLIVKY SYMBOLOV
Výrobok je v súlade s platnými európskymi smernicami a bola vykonaná metóda hodnotenia
zhody týchto smerníc.
Nevyhadzujte do bežného domového odpadu. Namiesto toho, ekologicky prijateľnou cestou sa
obráťte na recyklačné strediská. Prosím venujte starostlivosť ochrane životného prostredia.
Ochrana dvojitou izoláciou II. Nie je potrebné uzemnenie.
Noste ochranné rukavice.
Používajte ochranné pracovné okuliare.
Prečítajte si návod na použitie.
Za tento obal bol uhradený finančný príspevok na spätný odber a jeho ďalšie spracovanie
recykláciou.
Recyklovateľný výrobok

SK
POPIS PRODUKTU
1 Otvor na pripevnenie k pracovnému stolu
8 Distančný kus
2 ON / OFF vypínač
9 Magnety
3 Vodiace drážky
10 Otvor na ostrenie nožov
4 Brúsny kotúč
11 Otvor na ostrenie nožníc
5 Uvoľňovacie tlačidlo modulu
12 Vodidlo v tvare písmena “V”
6 Ochranný kryt
13 Zverák
7 Aretačná skrutka
VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY PRE ELEKTRICKE NÁRADIE
- UPOZORNENIE! Prečítajte si bezpečnostné upozornenia, inštrukcie, vyobrazenia a technické údaje
poskytované s týmto elektrickým náradím. Porušenie dodržiavania všetkých inštrukcií uvedených ďalej v
texte môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké ublíženie na zdraví.
1) BEZPEČNOSŤ PRACOVNÉHO PROSTREDIA:
- Pracovisko je potrebné udržiavať v čistote a dobre osvetlené. Neporiadok a tmavé priestory bývajú príčinou
nehôd.
- Nepoužívajte elektrické náradie v prostredí, kde hrozí nebezpečenstvo výbuchu, kde sa vyskytujú horľavé
kvapaliny, plyny alebo prach. V elektrickom náradí vznikajú iskry, ktoré môžu zapáliť prach alebo výpary.
- Pri používaní elektrického náradia zabráňte v prístupe deťom a ďalším osobám. Ak budete rušení, môžete
stratiť kontrolu nad vykonávanou činnosťou.

SK
2) ELEKTRICKÁ BEZPEČNOSŤ:
- Vidlica napájacieho kábla elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy akýmkoľvek
spôsobom neupravujte el. prívodný kábel. Náradie, ktoré má na vidlici prívodnej šnúry ochranný kolík, nikdy
nepripájajte rozdvojkami alebo inými adaptérmi. Nepoškodené vidlice a zodpovedajúce zásuvky znížia
nebezpečenstvo úrazu elektrickým prúdom. Poškodené alebo zamotané prívodné káble zvyšujú
nebezpečenstvo úrazu elektrickým prúdom. Ak sa sieťová šnúra poškodí, musí sa nahradiť osobitou sieťovou
šnúrou, ktorú možno dostať u výrobcu alebo jeho obchodného zástupcu.
- Obsluha sa nesmie telom dotýkať uzemnených predmetov, ako je napr. potrubie, teleso ústredného
vykurovania, sporáky a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo
spojené zo zemou.
- Nevystavujte elektrické náradie dažďu, vlhku alebo vode. Elektrického náradia sa nikdy nedotýkajte
mokrými rukami. Elektrické náradie nikdy neumývajte pod tečúcou vodou ani ho neponárajte do vody.
- Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie
vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo
pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
- Nikdy nepracujte s náradím, ktoré má poškodený el. kábel príp. vidlicu, alebo spadlo na zem a je akýmkoľvek
spôsobom poškodené.
- Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie
použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom
- Ak používate elektrické náradie vo vlhkých priestoroch, používajte napájanie chránené prúdovým chráničom
(RCD).Používanie RCD obmedzuje nebezpečenstvo úrazu elektrickým prúdom. Pojem „prúdový chránič
(RCD)“ môže byť nahradený pojmom „hlavný istič obvodu (GFCI)“ alebo „istič unikajúceho prúdu (ELCB)“.
- Držte el. ručné náradie výlučne za izolované plochy určené na uchopenie, pretože pri prevádzke môže dôjsť
ku kontaktu rezacieho či vŕtacieho príslušenstva so skrytým vodičom alebo vlastnou šnúrou.
3) BEZPEČNOSŤ OSÔB:
- Pri používaní elektrického náradia buďte pozorní a ostražitý, venujte maximálnu pozornosť činnosti, ktorú
práve prevádzate. Sústreďte sa na prácu. Nepracujte s elektrickým náradím ak ste unavení, alebo ste pod
vplyvom drog, alkoholu alebo liekov. Aj chvíľková nepozornosť pri používaní elektrického náradia môže viest
k vážnemu poraneniu osôb. Pri práci s el. náradím nejedzte, nepite a nefajčite.
- Používajte ochranné pomôcky. Vždy používajte ochranu očí. Používajte ochranné prostriedky odpovedajúce
druhu práce, ktorú prevádzate. Ochranné pomôcky ako napr. respirátor, bezpečnostná obuv s protišmykovou
úpravou, pokrývka hlavy alebo ochrana sluchu, používané v súlade s podmienkami práce, znižujú riziko
poranenia osôb.
- Vyvarujte sa neúmyselnému zapnutiu el. náradia. Neprenášajte el. náradie, ktoré je pripojené k elektrickej
sieti, s prstom na vypínači alebo na spúšti. Pred pripojením k elektrickému napätiu sa uistite, či vypínač alebo
spúšť sú v polohe „vypnuté“. Prenášanie el. náradia s prstom na vypínači alebo pripájanie vidlice el. náradia
do zásuvky zo zapnutým vypínačom môže byť príčinou vážnych úrazov.
- Pred zapnutím el. náradia odstráňte všetky nastavovacie kľúče a nástroje. Nastavovací kľúč alebo nástroj,
ktorý zostane pripevnený k otáčajúcej sa časti elektrického náradia môže byť príčinou poranenia osôb.
- Vždy udržujte stabilný postoj a rovnováhu. Pracujte len tam, kam bezpečne dosiahnete. Nikdy nepreceňujte
vlastnú silu. Nepoužívajte elektrické náradie, ak ste unavení.
- Obliekajte sa vhodným spôsobom. Používajte pracovné oblečenie. Nenoste voľné oblečenie ani šperky.
Dbajte na to, aby sa vaše vlasy, oblečenie, rukavice alebo iná časť Vášho tela nedostala do prílišnej blízkosti
rotujúcich alebo rozpálených časti el. náradia.
- Pripojte el. náradie k odsávaniu prachu. Ak má el. náradie možnosť pripojenia zariadenia na zachytávanie
alebo odsávanie prachu, uistite sa, že došlo k jeho riadnemu pripojeniu a používaniu. Použitie takýchto
zariadení môže obmedziť nebezpečenstvo vznikajúce prachom.

SK
- Pevne upevnite obrobok. Použite stolársku svorku alebo zverák pre upevnenie obrobku, ktorý budete
obrábať.
- Nepoužívajte akékoľvek náradie ak ste pod vplyvom alkoholu, drog, liekov alebo iných omamných či
návykových látok.
- Zariadenie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo
mentálnymi schopnosťami alebo s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom alebo
nedostali pokyny ohľadom použitia zariadenia od osoby zodpovednej za ich bezpečnosť. Deti musia byť pod
dozorom, aby ste sa uistili, že sa nehrajú so zariadením.
4) POUŽÍVANIE A ÚDRŽBA ELEKTRICKÉHO NÁRADIA:
- El. náradie vždy odpojte od el. siete v prípade akéhokoľvek problému pri práci, pred každým čistením alebo
údržbou, pri každom presune a pri ukončení činnosti! Nikdy nepracujte s el. náradím, ak je akýmkoľvek
spôsobom poškodené.
- Ak začne náradie vydávať abnormálny zvuk alebo zápach, okamžite ukončite prácu.
- Elektrické náradie nepreťažujte. Elektrické náradie bude pracovať lepšie a bezpečnejšie, ak s ním budete
pracovať v otáčkach, pre ktoré bolo navrhnuté. Používajte správne náradie, ktoré je určené pre danú činnosť.
Vhodné náradie bude dobre a bezpečne vykonávať prácu, pre ktorú bolo vyrobené.
- Nepoužívajte elektrické náradie, ktoré nemožno bezpečne zapnúť a vypnúť ovládacím vypínačom.
Používanie takého náradia je nebezpečné. Poškodený vypínač musí byť opravený certifikovaným servisom.
- Odpojte náradie od elektrickej siete predtým, než začnete prevádzať jeho nastavenie, výmenu príslušenstva
alebo údržbu. Toto opatrenie obmedzí nebezpečenstvo náhodného spustenia.
- Nepoužívané elektrické náradie uschovajte tak, aby bolo mimo dosahu detí a nepovolaných osôb. Elektrické
náradie v rukách neskúsených užívateľov môže byť nebezpečné. Elektrické náradie skladujte na suchom a
bezpečnom mieste.
- Starostlivo udržujte elektrické náradie v dobrom stave. Pravidelne kontrolujte nastavenie pohybujúcich sa
častí a ich pohyblivosť. Kontrolujte či nedošlo k poškodeniu ochranných krytov alebo iných častí, ktoré môžu
ohroziť bezpečnú funkciu elektrického náradia. Ak je náradie poškodené, pred ďalším použitím zaistite jeho
opravu. Mnoho úrazov je spôsobené nesprávnou údržbou elektrického náradia.
- Rezacie nástroje udržujte ostré a čisté. Správne udržované a naostrené nástroje uľahčujú prácu, obmedzujú
nebezpečenstvo úrazu a práca s nimi sa lepšie kontroluje. Použitie iného príslušenstva než toho, ktoré je
uvedené v návode na obsluhu alebo doporučené dovozcom môže spôsobiť poškodenie náradia a byť príčinou
úrazu.
- Elektrické náradie, príslušenstvo, pracovné nástroje atď. používajte v súlade s týmito pokynmi a takým
spôsobom, ktorý je predpísaný pre konkrétne elektrické náradie a to s ohľadom na dané podmienky práce a
druh prevádzanej práce. Používanie náradia na iné účely, než pre aké je určené, môže viesť k nebezpečným
situáciám.
5) SERVIS:
- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné
diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.
BEZPEČNOSTNÉ POKYNY PRE MULTIFUNKČNÝ OSTRIČ
- Spotrebič nie je určený na používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna
neschopnosť či nedostatok skúseností a znalostí zabraňuje v jeho bezpečnom používaní, ak na ne nebude
dohliadané alebo ak neboli inštruované ohľadom použitia spotrebiča osobou zodpovednou za ich
bezpečnosť. Dávajte pozor na deti, aby ste zabezpečili, že sa nebudú môcť s výrobkom hrať.
- Pri práci vždy používajte ochranné pracovné pomôcky.

SK
- Nikdy nepoužívajte multifunkčný ostrič s prasknutým alebo poškodeným brúsnym kotúčom. Prasknutý
alebo poškodený brúsny kotúč okamžite vymeňte.
- Pred použitím multifunkčného ostriča vždy skontrolujte a uistite sa, či všetky upevňovacie skrutky a matice
sú bezpečne utiahnuté.
- Multifunkčný ostrič nie je vhodný na nepretržitú prevádzku. Motor sa môže z dôvodu tepelného zahrievania
po 15 minútach vypnúť. Ak sa tak stane nechajte zariadenie minimálne 10 minút vychladnúť.
- Multifunkčný ostrič sa žiadnom prípade nesmie dostať do kontaktu s kvapalinami.
- Pri ostrení vznikajú iskry. Zariadenie preto udržujte v bezpečnej vzdialenosti od horľavých materiálov.
- V žiadnom prípade sa brúsneho kotúča ani spracovaného materiálu nedotýkajte bezprostredne po
naostrení, pretože sú veľmi horúca a hrozí nebezpečenstvo popálenia.
- V prípade, že sa spracovávaný materiál zafarbí počas ostrenia domodra, je prehriaty a môže sa poškodiť.
Spracovaný materiál počas ostrenia pravidelne ochladzujte (napr. vodou).
- Nikdy nepoužívajte žiadne predmety na spomalenie alebo zastavenie brúsneho kotúča.
-Multifunkčný ostrič sa smie používať len s namontovaným pracovným modulom.
- Pracovný modul nesmie byť namontovaný ani demontovaný zo zariadenia pokiaľ je zariadenie v prevádzke.
POUŽITIE
PRACOVNÉ MODULY
UPOZORNENIE: Predtým ako začnete s montážou alebo demontážou modulu sa uistite, že multifunkčný
ostrič je vypnutí a odpojení od zdroja elektrickej energie.
Demontáž modulu
1. Stlačte a podržte stlačené uvoľňovacie tlačidlo modulu.
2. Modul demontujte tak, že ho potiahnete smerom hore.
Montáž modulu
1. Zarovnajte modul s drážkami.
2. Modul nasuňte na brúsky kotúč až pokiaľ nezapadne na svoje miesto.
3. Uistite sa, modul je zaistený na svojom mieste tak, že sa ho pokúsite nadvihnúť. Poznámka: Ak sa modul
pri pokuse o nadvihnutie pohne o približne 3 mm je to v poriadku.

SK

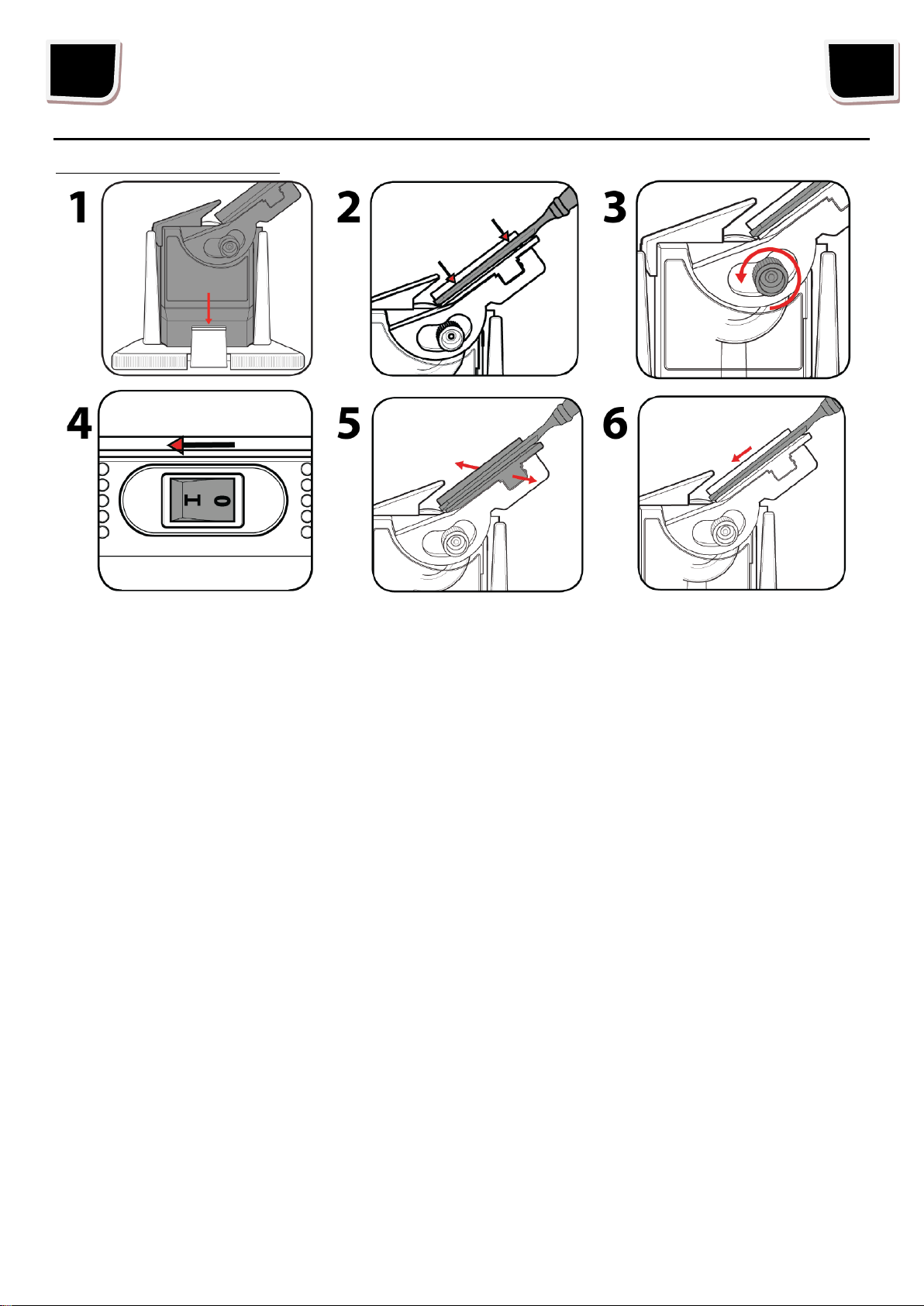

OSTRENIE SEKÁČOV A ČEPELÍ
1. Namontujte modul pre ostrenie sekáčov a čepelí.
2. Umiestnite sekáč alebo čepeľ na opornú dosku. Magnety budú pridržiavať sekáč alebo čepeľ v správnej
polohe.
3. Uvoľnite aretačnú skrutku a nastavte uhol ostrenia tak aby zodpovedal pôvodnému uhlu na ostrí
spracovávaného materiálu.
4. Zapnite multifunkčný ostrič prepnutím ON / OFF vypínaču do polohy zapnuté “I”.
5. Spracovávaný materiál zľahka pritlačte a rovnomerne pohybujte opornou doskou spolu so spracovaným
materiálom tam a späť cez brúsny kotúč.
6. Postupne posúvajte spracovávaný materiál po opornej doske smerom dole až kým nie je úplne
nabrúsení.
Poznámka: Pri ostrení úzkych sekáčov alebo čepelí namontujte na opornú dosku distančný kus.

SK
OSTRENIE NOŽOV
1. Namontujte modul na ostrenie nožov a nožníc.
2. Zapnite multifunkčný ostrič prepnutím ON / OFF vypínaču do polohy zapnuté “I”.
3. Nôž držte za rukoväť a ostrie noža vložte do otvoru na ostrenie.
4. Akonáhle sa ostrie noža dotkne brúsneho kotúča musíte nôž s ľahkým prítlakom ťahať k sebe pokiaľ
nebude úplne vytiahnutý z otvoru na ostrenie.
5. Nôž otočte a vložte do druhého otvoru na ostrenie. Následne zopakujte postup popísaný v kroku č. 3.
6. Opakujte ostrenie jednotlivých strán noža pokiaľ nebudú dostatočne hladké a ostré.
OSTRENIE NOŽNÍC
Poznámka: Vymeniteľné čepele nožníc väčšinou nie sú učené na ostrenie. Predtým ako začnete čepele
nožníc ostriť uistite sa, že sú určené na ostrenie.
1. Namontujte modul na ostrenie nožov a nožníc.

SK
2. Zapnite multifunkčný ostrič prepnutím ON / OFF vypínaču do polohy zapnuté “I”.
3. Nožnice úplne roztvorte a umiestnite tak, aby skosené rezné hrany smerovali k brúsnemu kotúču.
4. Vložte jednu s čepelí do otvoru na ostrenie
5. Akonáhle sa čepeľ dotkne brúsneho kotúča musíte nožnice s ľahkým prítlakom ťahať do strany od kĺbu
k špičke pokiaľ čepeľ nebude úplne vytiahnutá z otvoru na ostrenie.
6. Nožnice otočte a vložte druhú čepeľ do otvoru na ostrenie. Následne zopakujte postup popísaný v kroku
č. 5.
7. Opakujte ostrenie jednotlivých čepelí nožníc pokiaľ nebudú dostatočne hladké a ostré.
OSTRENIE HSS VRTÁKOV
1. Namontujte modul na ostrenie HSS vrtákov.
2. Vyberte zverák z držiaka a vložte do neho HSS vrták. Zverák ľahko utiahnite tak, aby bolo možné
HSS vrtákom vo zveráku ešte ľahko pohybovať.
3. Umiestnite zverák do ľavého otvoru v module, tak aby hrot HSS vrtáka smeroval k vodidlu v tvare
písmena “V”.
4. HSS vrták posuňte úplne nahor a otočte tak aby sa všetky 4 strany vrtáka dotýkali vodidla v tvare
písmena “V”.
5. Zverák úplne dotiahnite a následne vytiahnite s príslušného otvoru v module.
6. Zverák umiestnite do otvoru v strede modulu.
7. Zapnite multifunkčný ostrič prepnutím ON / OFF vypínaču do polohy zapnuté “I”. Následne zľahka
pritlačte a držiakom zveráka pohybujte ľahko zo strany na stranu.

SK
8. Držiak vyberte z otvoru v strede modulu. HSS vrták otočte o 180° a opakujte postup popísaný v krokoch
č. 3-7.
ČISTENIE A ÚDRŽBA
- Pred začatím akejkoľvek kontroly alebo údržby, zariadenie vypnite a vytiahnite zástrčku z elektrickej zásuvky.
- Multifunkčný ostrič dôkladne vyčistite po každom použití. Ak nečistoty nemožno odstrániť, použite mäkkú
handričku navlhčenú v mydlovej vode. Nikdy nepoužívajte čistiace prostriedky alebo rozpúšťadlá ako je
benzín, alkohol, čpavok a pod.! Tieto rozpúšťadlá môžu poškodiť plastové časti výrobku.
- Pravidelne kontrolujte svoje zariadenie a keď zistíte, že niektoré súčiastky sú opotrebované alebo
poškodené, preventívne ich kvôli vlastnej bezpečnosti vymeňte. Opotrebené či poškodené časti stroja sa
môžu vymeniť iba v autorizovanom servise alebo ich výmenu zaistí predajca.
RIEŠENIE PROBLÉMOV
Iskrenie viditeľné cez vetracie otvory krytu
- Malé množstvo iskier môže byť viditeľné cez ventilačné otvory. Je to normálne a neznamená to problém.
Hrot vrtáka je modrý
- Vrták sa počas ostrenia prehrieva.
- Je potrebné znížiť množstvo tlaku a čas ostrenia prípadne ochladiť vrták vo vode.
Jeden okraj vrtáka je dlhší ako druhý
- Jedna strana vrtáka bola ostrená dlhšie ako druhá.
- Zaistite, aby obe strany boli vždy ostrene rovnaký čas s použitím rovnakého tlaku.
Vrták je rozbitý (nie tupý)
- Multifunkčný ostrič nie je vhodný na brúsenie rozbitých vrtákov.
- Je potrebné značné množstvo času na naostrenie. Vrták najprv upravte pomocou stolovej brúsky.
Multifunkčný ostrič sa nespustí
- Skontrolujte, či je modul správne nainštalovaný.
OCHRANA ŽIVOTNÉHO PROSTREDIA
Symbol prečiarknutej nádoby na odpad na produktoch alebo v sprievodných dokumentoch
znamená, že použité elektrické a elektronické výrobky nesmú byť pridané do bežného
komunálneho odpadu. Pre správnu likvidáciu, obnovu a recykláciu doručte tieto výrobky
na určené zberné miesta, kde budú prijaté zdarma. Alternatívne v niektorých krajinách
môžete vrátiť svoje výrobky miestnemu predajcovi pri kúpe ekvivalentného nového
produktu. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje
a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a
ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od
miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu
byť v súlade s národnými predpismi udelené pokuty.

EU VYHLÁSENIE O ZHODE
EU DECLARATION OF CONFORMITY
vydané/issued by
Výrobca/Producer: SHANGHAI DONGWEI ELECTRIC APPLIANCE CO., LTD
Sídlo/Seated: NO. 1 Lane 202, Maosheng Road, Dongjing Town, SONGJIANG DISTRICT,
SHANGHAI 201619, P.R.C.
Represented by: S L O V A K I A T R E N D E X P O R T - IMP O R T , s . r . o.
Sídlo/Seated: Michalovská 87/1414, Sobrance 07301, Slovensko
IČO/ID Nr: 46512250
vyhlasuje na vlastnú zodpovednosť, že následne označené zariadenie na základe svojej koncepcie a konštrukcie, rovnako ako
do obehu uvedené vyhotovenie, zodpovedá základným bezpečnostným požiadavkám príslušných legislatívnych predpisov/
hereby declares that this appliance is in compliance with all basic safety requirements of all relevant directives.
Multifunkčný ostrič / Multi-function sharpener STREND PRO, S1D-DW01-56, 230V, 50 Hz, 96W
Typ: S1D-DW01-56
bol navrhnutýa vyrobenýv zhode s nasledujúcimi normami/was constructed and produced in compliance with following
standards:
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 61029-1:2009+A11
ZEK 01.4-08/11.11
AfPS GS 2014:01
EN ISO 12100:2010
a nasledujúcimi predpismi (všetko v platnom znení)/and all relevant directives (all in compliance):
2006/42/EC
2011/65/EU
2014/30/EU
Všetky súbory technickej dokumentácie sa nachádzajú k nahliadnutiu na adrese: /All related technical documentation and
test report are available for checking at seat of company on following address: Slovakia TREND Export –Import s.r.o,
Michalovská 87/1414, 073 01 Sobrance, Slovenská Republika
Last two digits when product has been introduced on market
/ Posledné dve číslice roka, kedy bol výrobok označený značkou CE: 19
Sobrance 4.7.2019
......................................................................................
Dátum a miesto vydania vyhlásenia meno, priezvisko a podpis, pečiatka
Ing. Slavomír Čižmár, obchodný riaditeľ

ZÁRUČNÝ A POZÁRUČNÝ SERVIS VYKONÁVA SPLNOMOCNENÝ ZÁSTUPCA VÝROBCU
Splnomocnený zástupca výrobcu: Slovakia Trend Export-Import s.r.o., Michalovská 87/1414, 073 01 Sobrance
Fax: [phone] Tel: [phone] E-mail: [email protected]

CZ
POUŽITÍ
Multifunkční ostřič je určen k ostření HSS vrtáků, nůžek a nožů, sekáčů a čepelí.
Zařízení používejte pouze na předepsané účely. Jakékoliv jiné použití je považováno jako případ
nesprávného použití. Uživatel / obsluha a ne výrobce bude zodpovědný za jakékoliv poškození nebo
zranění způsobené tímto nesprávným používáním. Pamatujte si, že toto zařízení nebylo navrženo pro
komerční nebo průmyslové použití. Záruka nebude platná pokud bude zařízení používané pro komerční,
průmyslové nebo podobné účely.
TECHNICKÉ PARAMETRY
NAPĚTÍ / FREKVENCE
230 V / 50 Hz
PŘÍKON
96 W
OTÁČKY NAPRÁZDNO
1 350 min-1
PRŮMĚR KOTOUČE
56 mm
PRŮMĚR VRTÁKŮ
3 –13 mm
ŠÍŘKA SEKÁČŮ A ČEPELÍ
6 –51 mm
HMOTNOST
1,2 kg
VYSVĚTLIVKY SYMBOLŮ
Výrobek je v souladu s platnými evropskými směrnicemi a byla provedena metoda hodnocení
shody těchto směrnic.
Nevyhazujte do běžného domovního odpadu. Namísto toho, ekologicky přijatelnou cestou se
obraťte na recyklační střediska. Prosím věnujte péči ochraně životního prostředí.
Ochrana dvojitou izolací II. Není třeba uzemnění.
Používejte ochranné rukavice.
Používejte ochranné pracovní brýle.
Přečtěte si návod k použití.
Za tento obal byl uhrazen finančný příspěvek na zpětný odběr a jeho další zpracování recyklací.
Recyklovatelný výrobek

CZ
POPIS PRODUKTU
1 Otvor pro připevnění k pracovnímu stolu
8 Distanční kus
2 ON / OFF vypínač
9 Magnety
3 Vodicí drážky
10 Otvor na ostření nožů
4 Brusný kotouč
11 Otvor na ostření nůžek
5 Uvolňovací tlačítko modulu
12 Vodítko ve tvaru písmene "V"
6 Ochranný kryt
13 Svěrák
7 Aretační šroub
OBECNÉ BEZPEČNOSTNÍ POKYNY PRO ELEKTRICKÉ NÁŘADÍ
- POZOR! Přečtěte si bezpečnostní upozornění, instrukce, vyobrazení a technické údaje poskytované s
tímto elektrickým nářadím. Porušení dodržování všech instrukcí uvedených níže může mít za následek úraz
elektrickým proudem, požár a / nebo těžké ublížení na zdraví.
1) BEZPEČNOST PRACOVNÍHO PROSTŘEDÍ:
- Pracoviště je třeba udržovat v čistotě a dobře osvětlené. Nepořádek a tmavé prostory bývají příčinou
nehod.
- Nepoužívejte elektrické nářadí v prostředí, kde hrozí nebezpečí výbuchu, kde se vyskytují hořlavé kapaliny,
plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
- Při používání elektrického nářadí zamezte přístupu dětem a dalším osobám. Pokud budete rušeni, můžete
ztratit kontrolu nad prováděnou činností.

CZ
2) ELEKTRICKÁ BEZPEČNOST:
- Vidlice napájecího kabelu elektrického nářadí musí odpovídat zásuvkám. Nikdy jakýmkoliv způsobem
neupravujte el. přívodní kabel. Nářadí, které má na vidlici přívodní šňůry ochranný kolík, nikdy nepřipojujte
rozdvojky nebo jinými adaptéry. Nepoškozené vidlice a odpovídající zásuvky sníží nebezpečí úrazu
elektrickým proudem. Poškozené nebo zamotané přívodní kabely zvyšují nebezpečí úrazu elektrickým
proudem. Pokud se síťová šňůra poškodí, musí se nahradit osobitou síťovou šňůrou, kterou lze dostat u
výrobce nebo jeho obchodního zástupce.
- Obsluha se nesmí tělem dotýkat uzemněných předmětů, jako je např. potrubí, těleso ústředního vytápění,
sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je větší, pokud je vaše tělo spojené se zemí.
- Nevystavujte elektrické nářadí dešti, vlhku nebo vodě. Elektrického nářadí se nikdy nedotýkejte mokrýma
rukama. Elektrické nářadí nikdy nemyjte pod tekoucí vodou ani jej neponořujte do vody.
- Kabel se nesmí nadměrně zatěžovat. Kabel nikdy nepoužívejte k přenášení, tahání nebo vytahování vidlice
elektrického nářadí. Kabel nesmí být vystaven působení tepla, oleje, ostrých hran nebo pohyblivých dílů.
Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
- Nikdy nepracujte s nářadím, které má poškozený el. kabel příp. vidlici nebo spadlo na zem a je jakýmkoliv
způsobem poškozeno.
- Při používání elektrického nářadí ve venkovním prostředí používejte prodlužovací kabel vhodný pro
venkovní použití. Použití kabelu vhodného k vnějšímu použití snižuje riziko úrazu elektrickým proudem
- Pokud používáte elektrické nářadí ve vlhkých prostorech, používejte napájení chráněné proudovým
chráničem (RCD) .Používanie RCD omezuje nebezpečí úrazu elektrickým proudem. Pojem "proudový chránič
(RCD)" může být nahrazen pojmem "hlavní jistič obvodu (GFCI)" nebo "jistič unikajícího proudu (ELCB)".
- Držte el. ruční nářadí výlučně za izolované plochy určené k uchopení, protože při provozu může dojít ke
kontaktu řezacího či vrtacího příslušenství se skrytým řidičem nebo vlastní šňůrou.
3) BEZPEČNOST OSOB:
- Při používání elektrického nářadí buďte pozorní a ostražitý, věnujte maximální pozornost činnosti, kterou
právě provádíte. Soustřeďte se na práci. Nepracujte s elektrickým nářadím pokud jste unaveni nebo jste pod
vlivem drog, alkoholu nebo léků. I chvilková nepozornost při používání elektrického nářadí může vést k
vážnému poranění osob. Při práci s el. nářadím nejezte, nepijte a nekuřte.
- Používejte ochranné pomůcky. Vždy používejte ochranu očí. Používejte ochranné prostředky odpovídající
druhu práce, kterou provádíte. Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s
protiskluzovou úpravou, pokrývka hlavy nebo ochrana sluchu, používané v souladu s podmínkami práce,
snižují riziko poranění osob.
- Vyvarujte se neúmyslnému zapnutí el. nářadí. Nepřenášejte el. nářadí, které je připojeno k elektrické síti, s
prstem na vypínači nebo na spoušti. Před připojením k elektrickému napětí se ujistěte, zda vypínač nebo
spoušť v poloze "vypnuto". Přenášení el. nářadí s prstem na vypínači nebo připojování vidlice el. nářadí do
zásuvky ze zapnutým vypínačem může být příčinou vážných úrazů.
- Před zapnutím el. nářadí odstraňte všechny seřizovací klíče a nástroje. Nastavovací klíč nebo nástroj, který
zůstane připevněn k otáčející se části elektrického nářadí může být příčinou poranění osob.
- Vždy udržujte stabilní postoj a rovnováhu. Pracujte jen tam, kam bezpečně dosáhnete. Nikdy nepřeceňujte
vlastní sílu. Nepoužívejte elektrické nářadí, pokud jste unavení.
- Oblékejte se vhodným způsobem. Používejte pracovní oblečení. Nenoste volné oblečení ani šperky. Dbejte
na to, aby se vaše vlasy, oblečení, rukavice nebo jiná část těla nedostala do přílišné blízkosti rotujících nebo
rozpálených části el. nářadí.
- Připojte el. nářadí k odsávání prachu. Pokud má el. nářadí možnost připojení zařízení na zachycování nebo
odsávání prachu, ujistěte se, že došlo k jeho řádnému připojení a používání. Použití takových zařízení může
omezit nebezpečí vznikající prachem.
- Pevně upevněte obrobek. Použijte stolařskou svorku nebo svěrák pro upevnění obrobku, který budete

CZ
obrábět.
- Nepoužívejte jakékoliv nářadí pokud jste pod vlivem alkoholu, drog, léků nebo jiných omamných či
návykových látek.
- Zařízení není určeno k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními
schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nedostali pokyny
ohledně použití zařízení od osoby odpovědné za jejich bezpečnost. Děti musí být pod dozorem, abyste se
ujistili, že se nehrají se zařízením.
4) POUŽITÍ A ÚDRŽBA ELEKTRICKÉHO NÁŘADÍ:
- El. nářadí vždy odpojte od el. sítě v případě jakéhokoliv problému při práci, před každým čištěním nebo
údržbou, při každém přesunu a při ukončení činnosti! Nikdy nepracujte s el. nářadím, pokud je jakýmkoliv
způsobem poškozeno.
- Pokud začne nářadí vydávat abnormální zvuk nebo zápach, okamžitě ukončete práci.
- Elektrické nářadí nepřetěžujte. Elektrické nářadí bude pracovat lépe a bezpečněji, jestliže s ním budete
pracovat v otáčkách, pro které bylo navrženo. Používejte správné nářadí, které je určeno pro danou
činnost. Vhodné nářadí bude dobře a bezpečně vykonávat práci, pro kterou bylo vyrobeno.
- Nepoužívejte elektrické nářadí, které nelze bezpečně zapnout a vypnout ovládacím vypínačem. Používání
takového nářadí je nebezpečné. Poškozený vypínač musí být opraven certifikovaným servisem.
- Odpojte nářadí od elektrické sítě předtím, než začnete provádět jeho nastavení, výměnu příslušenství
nebo údržbu. Toto opatření omezí nebezpečí náhodného spuštění.
- Nepoužívané elektrické nářadí uschovejte tak, aby bylo mimo dosah dětí a nepovolaných osob. Elektrické
nářadí v rukou nezkušených uživatelů může být nebezpečné. Elektrické nářadí skladujte na suchém a
bezpečném místě.
- Pečlivě udržujte elektrické nářadí v dobrém stavu. Pravidelně kontrolujte seřízení pohybujících se částí a
jejich pohyblivost. Kontrolujte zda nedošlo k poškození ochranných krytů nebo jiných částí, které mohou
ohrozit bezpečnou funkci elektrického nářadí. Pokud je nářadí poškozeno, před dalším použitím zajistěte
jeho opravu. Mnoho úrazů je způsobeno nesprávnou údržbou elektrického nářadí.
- Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené nástroje usnadňují práci, omezují
nebezpečí úrazu a práce s nimi se lépe kontroluje. Použití jiného příslušenství než toho, které je uvedeno v
návodu k obsluze nebo doporučené dovozcem může způsobit poškození nářadí a být příčinou úrazu.
- Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým
způsobem, který je předepsán pro konkrétní elektrické nářadí a to s ohledem na dané podmínky práce a
druh převáděné práce. Používání nářadí pro jiné účely, než pro jaké je určeno, může vést k nebezpečným
situacím.
5) SERVIS:
- Servis elektrického nářadí svěřte kvalifikovanému technikovi. Mohou se používat pouze náhradní díly.
Zaručíte tak, že bude zachována bezpečnost elektrického nářadí.
BEZPEČNOSTNÍ POKYNY PRO MULTIFUNKČNÍ OSTŘICE
- Spotřebič není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální
neschopnost či nedostatek zkušeností a znalostí zabraňuje v jeho bezpečném používání, pokud na ně
nebude dohlíženo nebo pokud nebyly instruovány ohledně použití spotřebiče osobou zodpovědnou za
jejich bezpečnost. Dávejte pozor na děti, abyste zajistili, že se nebudou moci s výrobkem hrát.
- Při práci vždy používejte ochranné pracovní pomůcky.
- Nikdy nepoužívejte multifunkční ostřič s prasklým nebo poškozeným brusným kotoučem. Prasklý nebo
poškozený brusný kotouč okamžitě vyměňte.

CZ
- Před použitím multifunkčního ostřiče vždy zkontrolujte a ujistěte se, zda všechny upevňovací šrouby a
matice jsou bezpečně utaženy.
- Multifunkční ostřič není vhodný pro nepřetržitý provoz. Motor se může z důvodu tepelného zahřívání po
15 minutách vypnout. Pokud se tak stane nechejte zařízení minimálně 10 minut vychladnout.
- Multifunkční ostřič se žádném případě nesmí dostat do kontaktu s kapalinami.
- Při ostření vznikají jiskry. Zařízení proto udržujte v bezpečné vzdálenosti od hořlavých materiálů.
- V žádném případě se brusného kotouče ani zpracovaného materiálu nedotýkejte bezprostředně po
naostření, protože jsou velmi horká a hrozí nebezpečí popálení.
- V případě, že se zpracovávaný materiál zabarví během ostření modra, je přehřátý a může se poškodit.
Zpracovaný materiál během ostření pravidelně ochlazujte (např. Vodou).
- Nikdy nepoužívejte žádné předměty na zpomalení nebo zastavení brusného kotouče.
-Multifunkčný ostřič se smí používat pouze s namontovaným pracovním modulem.
- Pracovní modul nesmí být namontován ani demontován ze zařízení pokud je zařízení v provozu.
POUŽITÍ
PRACOVNÍ MODULY
UPOZORNĚNÍ: Dříve než začnete s montáží nebo demontáží modulu se ujistěte, že multifunkční ostřič je
vypnutí a odpojení od zdroje elektrické energie.
Demontáž modulu
1. Podržte stisknuté uvolňovací tlačítko modulu.
2. Modul demontujte tak, že ho potáhnete směrem nahoru.
Montáž modulu
1. Srovnejte modul s drážkami.
2. Modul nasuňte na brusky kotouč dokud nezapadne na své místo.
3. Ujistěte se, modul je zajištěn na svém místě tak, že se ho pokusíte nadzvednout. Poznámka: Pokud se
modul při pokusu o nadzvednutí pohne o přibližně 3 mm je to v pořádku.

CZ
OSTŘENÍ SEKACÍ A ČEPELÍ
1. Namontujte modul pro ostření sekáčů a čepelí.
2. Umístěte sekáč nebo čepel na opěrnou desku. Magnety budou přidržovat sekáč nebo čepel ve správné
poloze.
3. Uvolněte aretační šroub a nastavte úhel ostření tak aby odpovídal původnímu úhlu na ostří
zpracovávaného materiálu.
4. Zapněte multifunkční ostřič přepnutím ON / OFF vypínači do polohy zapnuto "I".
5. Zpracovávaný materiál zlehka přitlačte a rovnoměrně pohybujte opěrnou deskou spolu se zpracovaným
materiálem tam a zpět přes brusný kotouč.
6. Postupně posouvejte zpracovávaný materiál po opěrné desce směrem dolů dokud není úplně
nabroušení.
Poznámka: Při ostření úzkých sekáčů nebo čepelí namontujte na opěrnou desku distanční kus.

CZ
OSTŘENÍ NOŽŮ
1. Namontujte modul na ostření nožů a nůžek.
2. Zapněte multifunkční ostřič přepnutím ON / OFF vypínači do polohy zapnuto "I".
3. Nůž držte za rukojeť a ostří nože vložte do otvoru na ostření.
4. Jakmile se ostří nože dotkne brusného kotouče musíte nůž s lehkým přítlakem táhnout k sobě dokud
nebude zcela vytažen z otvoru na ostření.
5. Nůž otočte a vložte do druhého otvoru na ostření. Následně opakujte postup popsaný v kroku č. 3.
6. Opakujte ostření jednotlivých stran nože pokud nebudou dostatečně hladké a ostré.
OSTŘENÍ NŮŽEK
Poznámka: Vyměnitelné čepele nůžek většinou nejsou učené na ostření. Předtím než začnete čepele nůžek
ostřit ujistěte se, že jsou určeny k ostření.
1. Namontujte modul na ostření nožů a nůžek.
