Style selections Morriston LWSBDS User manual

ITEM #1599712
MODEL #LWSBDS
Serial Number
Purchase Date
Questions?
Call customer service at 1-877-888-8225,
8 a.m. - 8 p.m., EST, Monday - Sunday.
ATTACH YOUR RECEIPT HERE

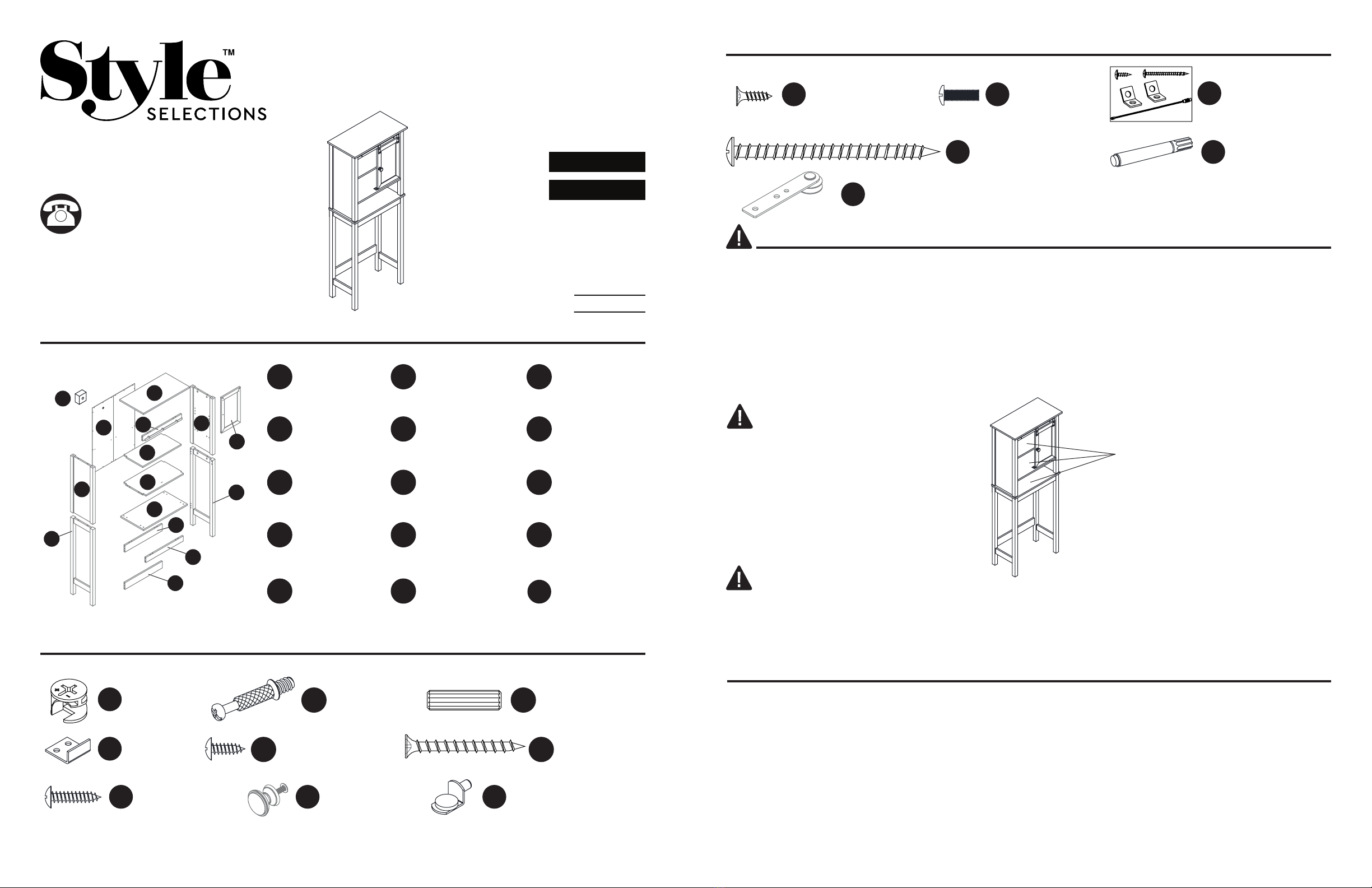

PACKAGE CONTENTS
B
A
D
C
E
3-TIER OVER-THE-TOILET
SHELF TOWER
x 1
Top panel
A
1 2
STYLE SELECTIONS is a trademark or registered
trademark of LF, LLC. All rights reserved.
G
O
K
M
N
L
F
H
I
J
x 1 x 1
Left upper side frame Right upper side frame
B C
x 1
Left lower side frame
Dx 1 x 1
Right lower side frame Front upper stretcher
E F
x 1
Back panel
Gx 1 x 1
Adjustable shelf Fixed shelf
H I
x 1
x 1
x 1
x 1
x 1
Bottom shelf
Back bottom stretcher
Front bottom stretcher
Barn door
Back upper stretcher
J
M
K
N
L
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
1. Do not allow children to climb or play in or around this product.
2. Use this unit for its intended purpose only. Do not use shelves as step ladder.
3. To avoid damage, assemble the product on a sturdy, level and protective surface.
4. Two or more persons must work together to install the unit onto the wall.
5. Make sure all bolts/screws are tightly fastened before the unit is used.
6. Check bolts/screws periodically and tighten them if necessary.
MAXIMUM LOAD: 20 lb.
FOR EACH SHELF
(EVENLY DISTRIBUTED)
PREPARATION
WARNING
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 50 minutes
Tools Required for Assembly (not included): Phillips screwdriver, rubber mallet, stud nder, pencil,
tape measure, power drill and drill bits.
THIS UNIT IS INTENDED FOR
USE ONLY WITH THE MAXIMUM
WEIGHTS INDICATED. USE WITH
PRODUCTS HEAVIER THAN THE
MAXIMUM WEIGHTS INDICATED
MAY RESULT IN INSTABILITY
CAUSING POSSIBLE INJURY.
DISTRIBUTE WEIGHT EVENLY.
WARNING
Young children can be killed when furniture tips over. Place heavy items on lower shelves. You
must use anchors to secure furniture to wall. Make sure that all objects are removed before
moving the assembled unit. The unit must be team lifted, not dragged or pushed. Failure to do
so could cause instability, product collapse, and/or serious injury.
HARDWARE CONTENTS
x 2x 4 x 1
x 1x 2
x 2
KKJJ LL
NNMM
OO
M3.5 x 12 mm
Flat head screw
Tipping restraint
hardware
Touch-up penM5 x 65 mm Screw
Barn door roller
M4 x 15 mm
Bolt
HARDWARE CONTENTS
Note: Hardware shown not actual size.
x 30
x 1
x 24 x 1 x 4
AA
DD
GG HH II
Cam lock
L-bracket
M3.5 x 15 mm
Screw Door knob
with bolt
Shelf pin
BB
EE
CC
FF
x 30
x 6
x 26
x 4
Cam bolt
M3.5 x 12 mm Pan
head screw
Wood dowel
M4 x 38 mm
Screw
Français p. 11
Español p. 21
x 2
O
Back crosser
AR19041

v
v
v
v
v
3
ASSEMBLY INSTRUCTIONS
v
1

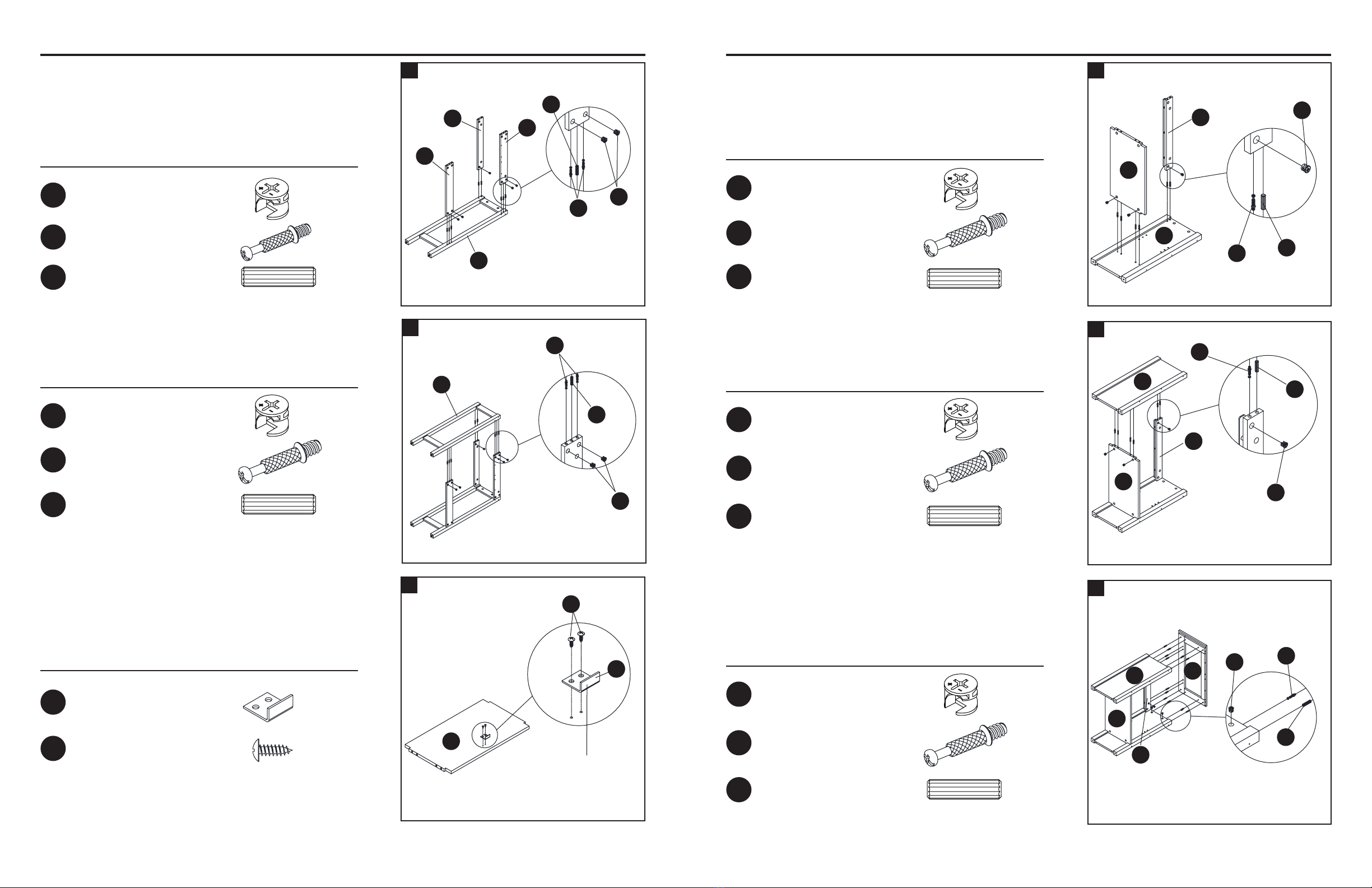

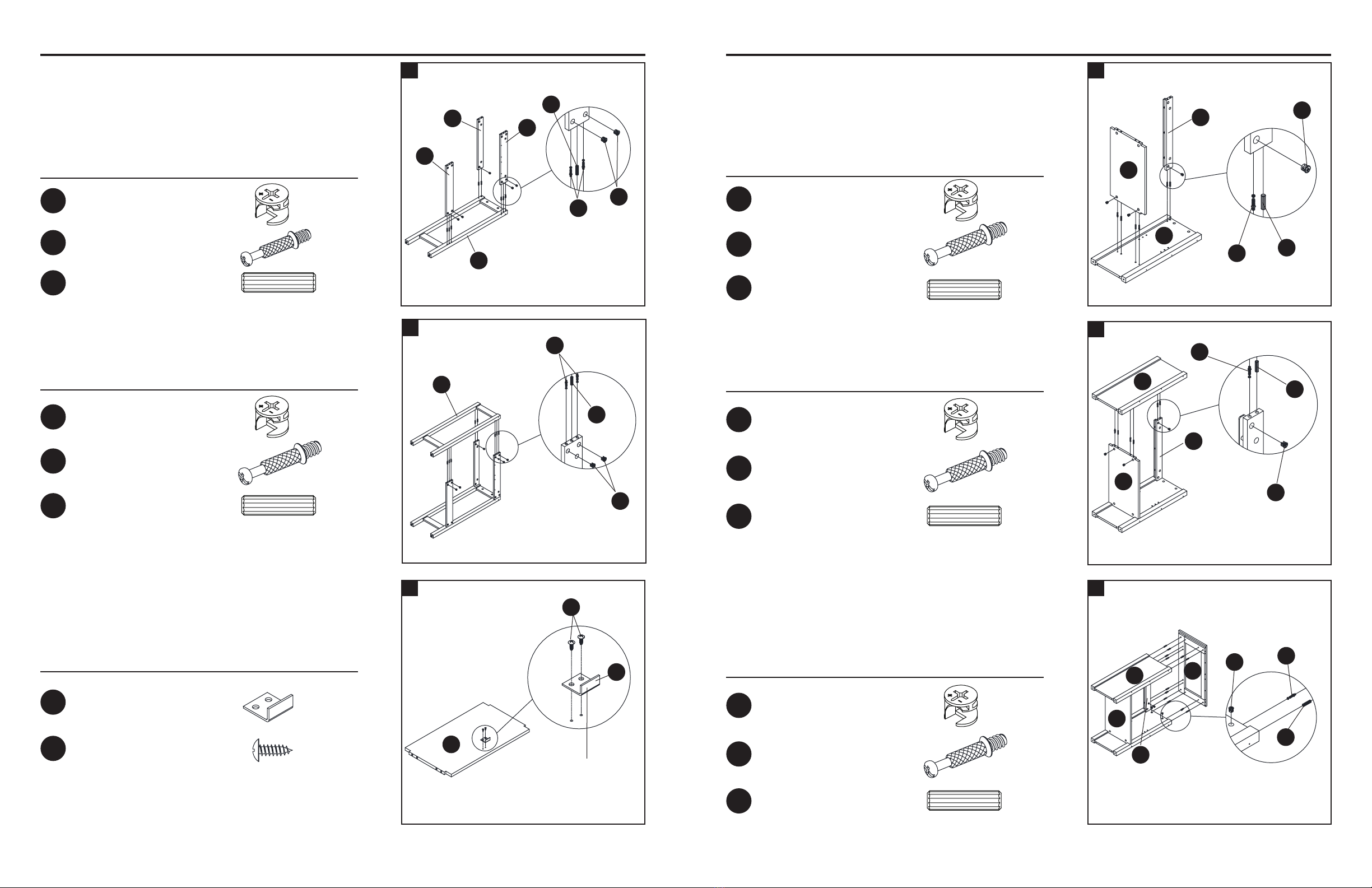

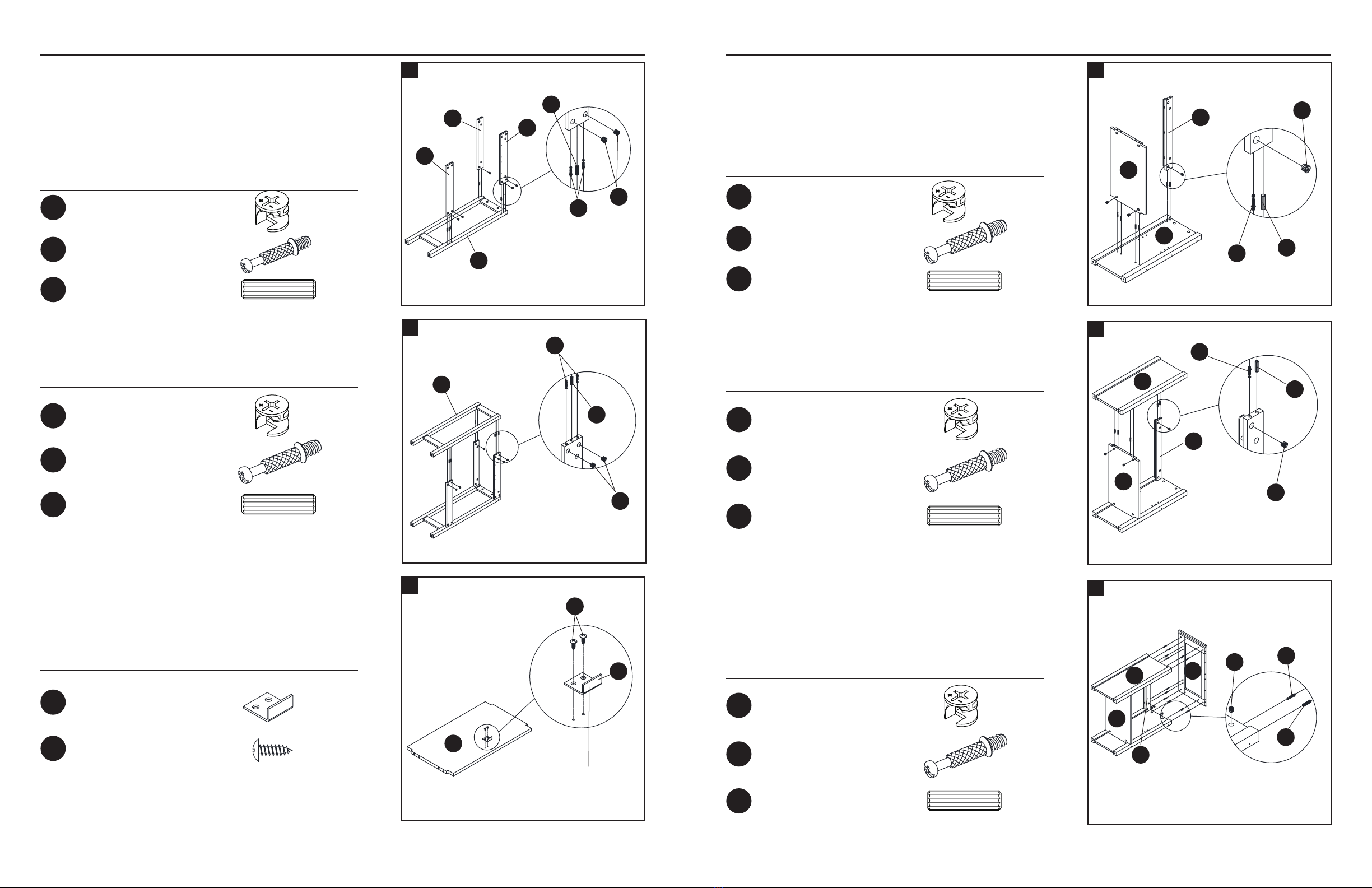

Step 1:
Insert wood dowels (CC) and cam bolts (BB) into left
lower side frame (D). Attach front bottom stretcher (K),
back upper stretcher (L) and back bottom stretcher (M) to
left lower side frame (D), securing with cam locks (AA). L
M
K
D
B
C
CA
I
I
I
F
F
F
E
2
Step 2:
Repeat step 1 with right lower side frame (E).
3
Step 3:
Using the pilot holes as a guide, attach L-bracket (DD)
to xed shelf (I), securing with M3.5 x 12 mm pan head
screws (EE).
BB
BB
AA
AA
AA
AA
CC
CC
CC
BB
BB
BB
AA
CC
CC
ASSEMBLY INSTRUCTIONS
4
Step 4:
Insert wood dowels (CC) and cam bolts (BB) into
left upper side frame (B). Attach xed shelf (I) and
front upper stretcher (F) to left upper side frame (B),
securing with cam locks (AA).
Step 5:
Repeat step 4 with right upper side frame (C).
Step 6:
Insert wood dowels (CC) and cam bolts (BB) into top
panel (A). Attach top panel (A) to upper frame assembly,
securing with cam locks (AA).
5
6
Hardware Used
Hardware Used
Hardware Used
Hardware Used
Hardware Used
Cam lock
Cam lock
Cam lock
Cam lock
Cam lock
Cam bolt
Cam bolt
Cam bolt
Cam bolt
Cam bolt
Wood dowel
Wood dowel
Wood dowel
Wood dowel
Wood dowel
M3.5 x 12 mm Pan
head screw
AA
AA
AA
AA
AA
BB
BB
BB
BB
BB
CC
CC
CC
CC
CC
EE
x 5
x 5
x 3
x 3
x 6
x 5
x 5
x 3
x 3
x 6
x 3
x 3
x 3
x 3
x 6
x 2
Hardware Used
L-bracket
DD x 1
4
I
DD
EE
The right-angle side points
towards the front of the unit

v
v
v
v
5
ASSEMBLY INSTRUCTIONS
v
7

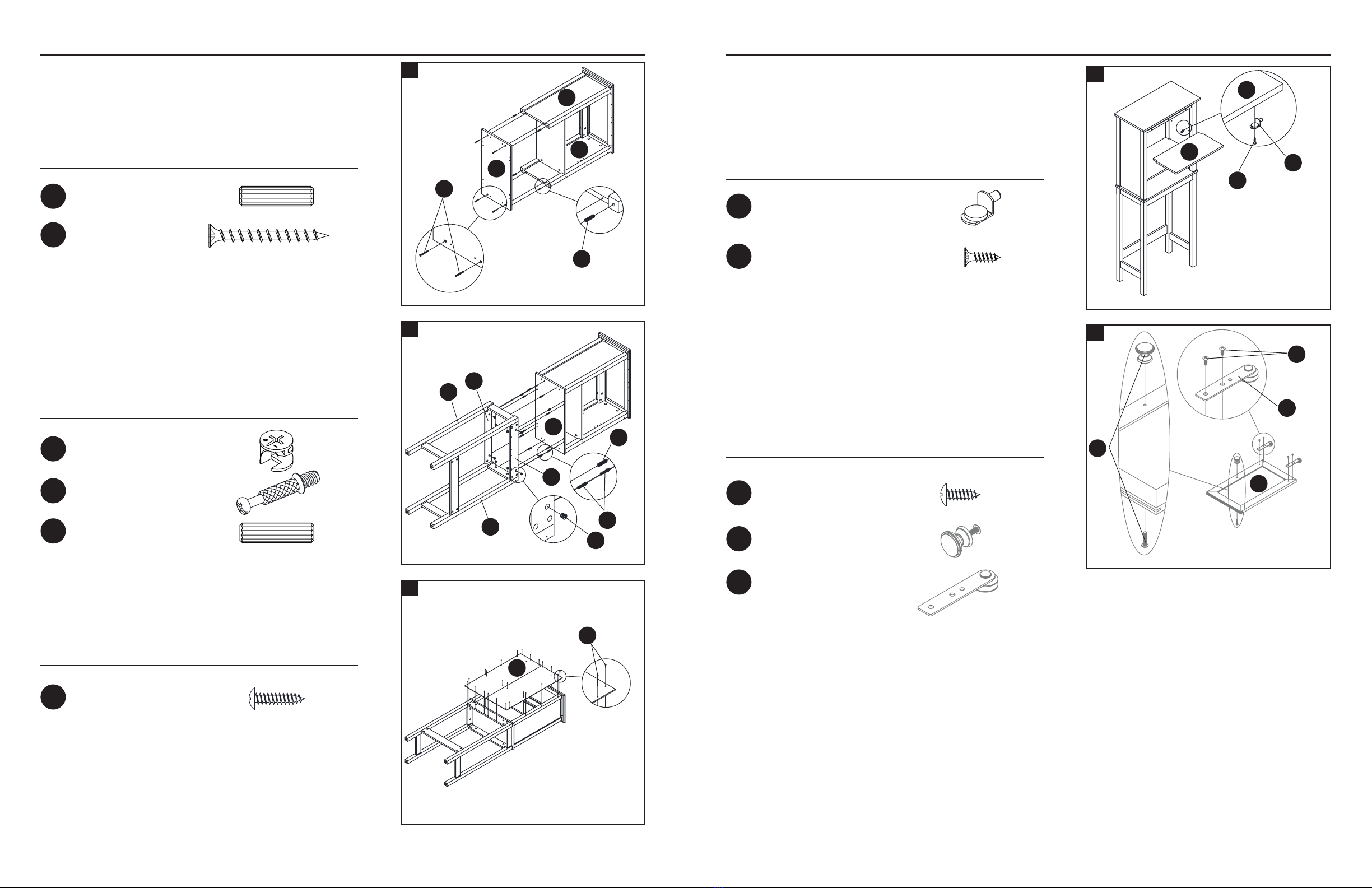

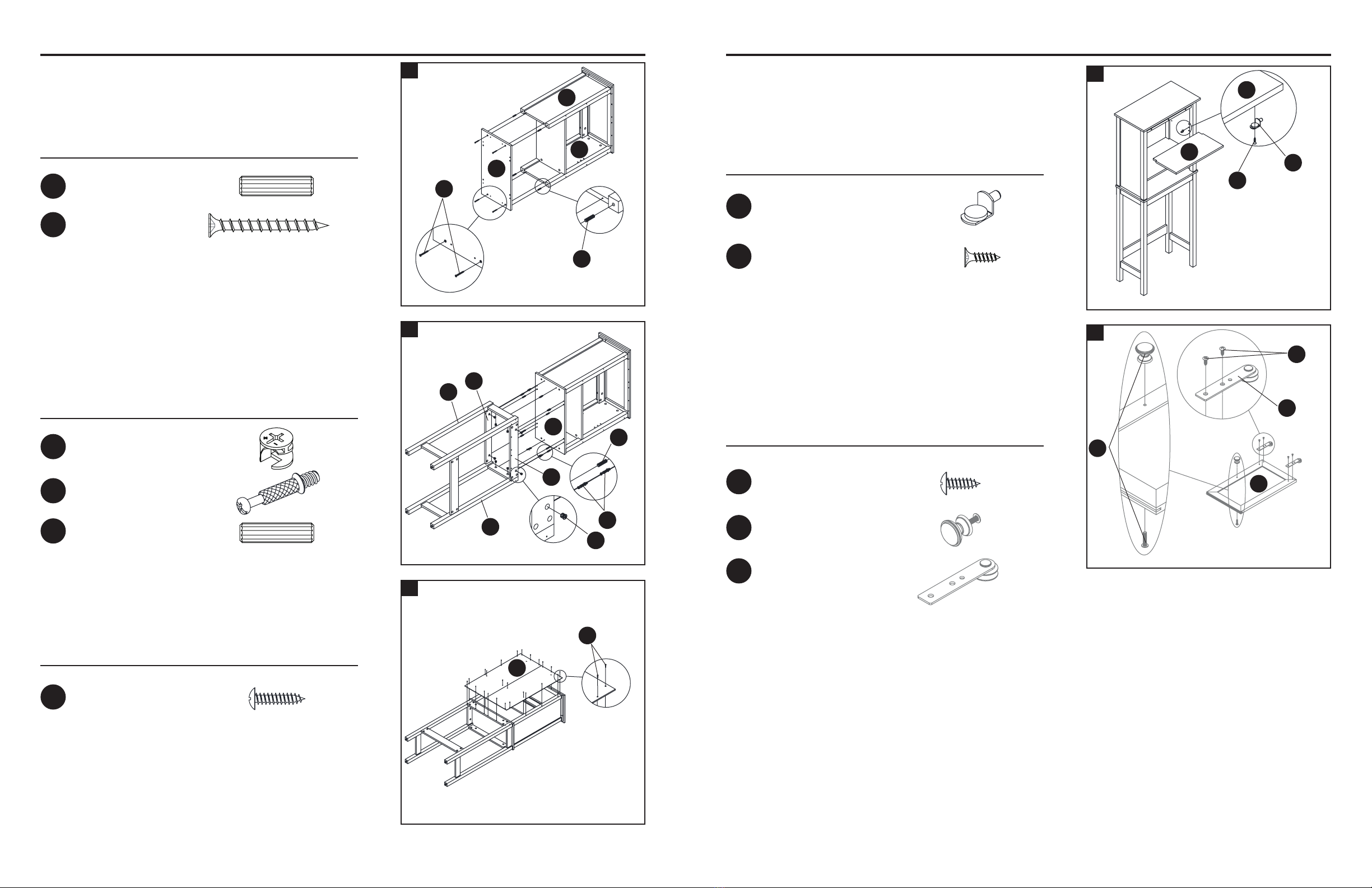

Step 7:
Insert wood dowels (CC) into bottom shelf (J).
Attach bottom shelf (J) to upper side frames (B & C),
securing with M4 x 38 mm screws (FF).
8
Step 8:
Insert wood dowels (CC) and cam bolts (BB) into
bottom shelf (J). Attach bottom frame assembly to
bottom shelf (J), securing with cam locks (AA).
9
Step 9:
Unfold and attach back panel (G) to tower back,
securing with M3.5 x 15 mm screws (GG).
ASSEMBLY INSTRUCTIONS
10
11
Step 10:
Insert shelf pins (II) into upper side frames (B & C)
level where desired. Insert adjustable shelf (H).
Secure shelf pins (II) to adjustable shelf (H) with
M3.5 x 12 mm at head screws (JJ).
Step 11:
Remove pre-assembled bolt from door knob (HH).
Install door knob (HH) to the front of barn door (N)
with the unscrewed bolt. Using the pilot holes as a
guide, attach two rollers (OO) to barn door (N) with
M3.5 x 12 mm pan head screws (EE).
Hardware Used
Wood dowel
M4 x 38 mm Screw
CC
FF
x 4
x 4
Hardware Used
M3.5 x 15 mm Screw
GG x 24
Hardware Used
Hardware Used
II
JJ
x 4
x 4
Shelf pin
M3.5 x 12 mm Flat head screw
6
C
BH
N
H
J
EK
D
G
L
J
CC
AA
GG
CC
BB
II
JJ
HH
EE
OO
FF
Hardware Used
Cam lock
Cam bolt
Wood dowel
AA
BB
CC
x 8
x 8
x 4
M3.5 x 12 mm Pan
head screw
Door knob with bolt
Barn door roller
EE
HH
OO
x 4
x 1
x 2

v
7 8
OPERATING INSTRUCTIONS
v
13
Wall
a
a
bd
c
b
Wall
Step 13:
i. Locate and mark wooden studs where the unit is to be
installed.
ii. Drill a 1/8” pilot hole on the wooden stud approximately
3” below the height of unit top.
iii. Attach one bracket (a) securely with screw (c) into the
pilot hole on the wall.
iv. Attach the other bracket (a) with screw (d) to the back
edge of unit top in line with the bracket (a) on the wall.
v. Adjust oor levelers to level the unit against the wall
where desired.
vi. Put the male end of the steel cable (b) through each
bracket (a). Securely connect both ends together by
turning the female connector clockwise.
Tipping restraint hardware
LL x 1
12
Step 12:
Adjust oor levelers to level the unit against the wall
where desired. Using back panel (G) as a template,
mark two mounting holes location on the wall. Drill two
pilot holes into the wall where previously marked. Make
sure that the drilled holes can t for the wall anchors (sold
separately) properly. Press the anchors into the holes
and gently tap with a hammer until ush in the holes. If
the mounting hole coincides with a wooden stud, there
is no need wall anchor. Align back panel (G) and back
crossers (O) over the anchors and secure with two M5
x 65 mm screws (MM). Tighten securely with Phillips
screwdriver.
Hardware Used
Hardware Used
MM x 2
M5 x 65 mm
Screw
For stability, it is recommended you attach the unit to the wall. For instructions on how to attach the
unit directly to the mounting surface, refer to step 12. For instructions on how to attach the tipping
restraint hardware (LL), refer to step 13.
GMM
O
v
ASSEMBLY INSTRUCTIONS
14
Step 14:
Take barn door (N) and hang the top rollers (OO)
onto the hanging bar pre-attached on front upper
stretcher (F) while tting the bottom groove onto the
installed L-bracket (DD). Insert one M4 x 15 mm bolt
(KK) into each barn door roller bracket to hold the
barn door (N) into place.
Hardware Used
KK x 2
M4 x 15 mm Bolt
N
F
KK
DD
Masonry/drywall
anchor not included
OO
CARE AND MAINTENANCE
• Periodically check to make certain all components are properly positioned, free from damage
and rmly connected.
• Use a soft, clean cloth that will not scratch the surface when dusting.
• Never use water to clean the furniture as it may cause damage to the nish.
• Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
• In the event that the furniture is stained or otherwise damaged during use, it is recommended
you call a professional to repair the furniture.
• Keep furniture away from direct sunlight as it may damage the nish.
• It is best to keep the furniture in a climate-controlled environment. Extreme temperature and
humidity changes can cause fading, warping, shrinking and splitting of wood.
• Touch-up pen (NN) has been provided to minimize the small nicks or scratches that may occur
during assembly or shipping.

9

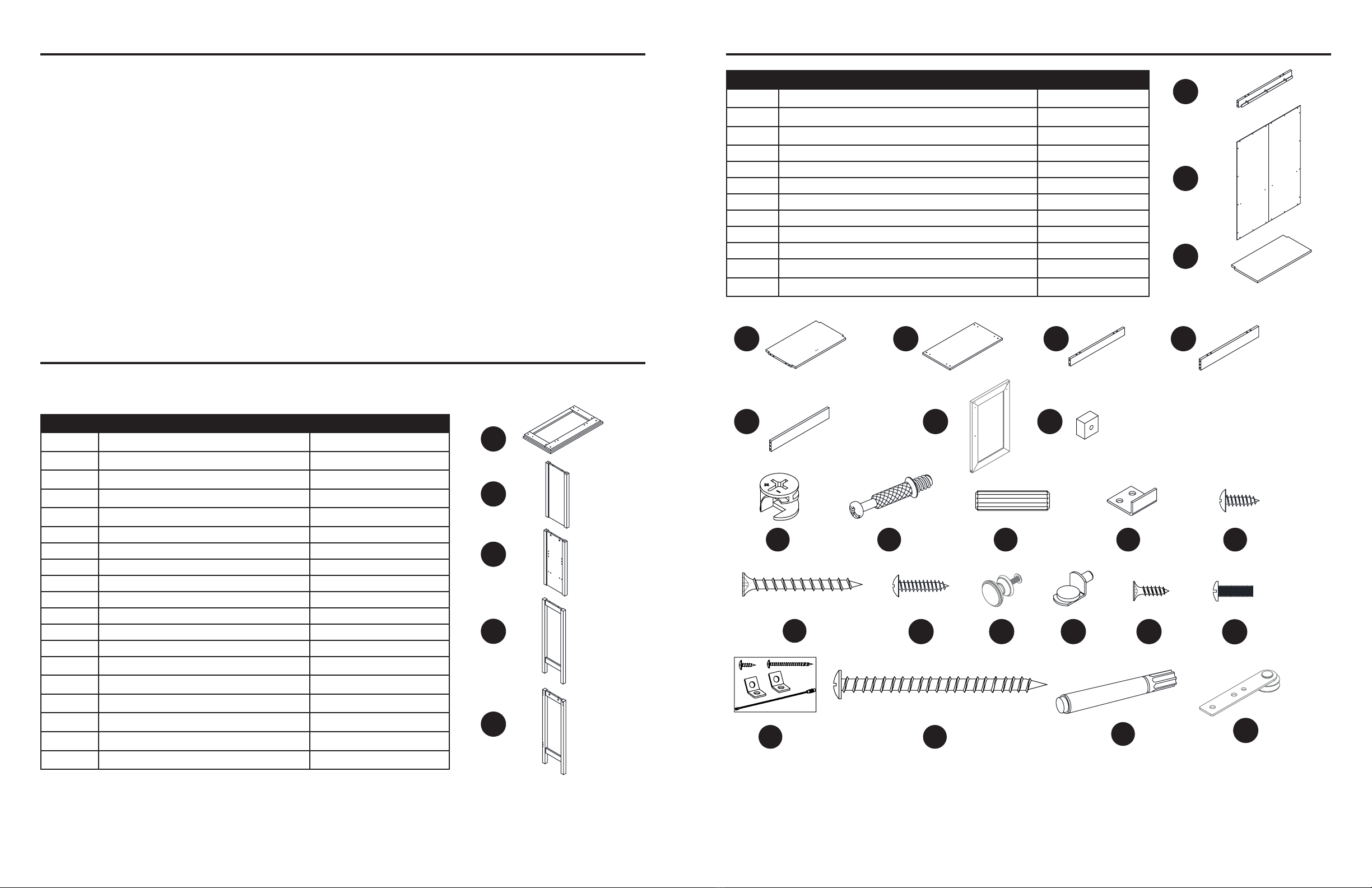

REPLACEMENT PARTS LIST
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-888-8225, 8 a.m. - 8 p.m.,
EST, Monday - Sunday.
PART DESCRIPTION PART #
EE M3.5 x 12 mm Pan head screw 00LWSBDS-EE
FF M4 x 38 mm Screw 00LWSBDS-FF
GG M3.5 x 15 mm Screw 00LWSBDS-GG
HH Door knob with bolt 00LWSBDS-HH
II Shelf pin 00LWSBDS-II
JJ M3.5 x 12 mm Flat head screw 00LWSBDS-JJ
KK M4 x 15 mm Bolt 00LWSBDS-KK
LL Tipping restraint hardware 00LWSBDS-LL
MM M5 x 65 mm screw 00LWSBDS-MM
NN Touch-up pen 00LWSBDS-NN
OO Barn door roller 00LWSBDS-OO
CH Complete hardware 00LWSBDS-CH
PART DESCRIPTION PART #
ATop panel 00LWSBDS-A
BLeft upper side frame 00LWSBDS-B
CRight upper side frame 00LWSBDS-C
DLeft lower side frame 00LWSBDS-D
ERight lower side frame 00LWSBDS-E
F Front upper stretcher 00LWSBDS-F
G Back panel 00LWSBDS-G
H Adjustable shelf 00LWSBDS-H
I Fixed shelf 00LWSBDS-I
J Bottom shelf 00LWSBDS-J
K Front bottom stretcher 00LWSBDS-K
L Back upper stretcher 00LWSBDS-L
M Back bottom stretcher 00LWSBDS-M
N Barn door 00LWSBDS-N
O Back crosser 00LWSBDS-O
AA Cam lock 00LWSBDS-AA
BB Cam bolt 00LWSBDS-BB
CC Wood dowel 00LWSBDS-CC
DD L-bracket 00LWSBDS-DD
FF
AA BB CC DD EE
LL MM NN
GG HH
OO
II JJ KK
A
B
C
D
E
I
N OM
J K L
F
G
H
10
Date: 2019-12-21
Rev. 0001-A
Printed in Vietnam
STYLE SELECTIONS is a trademark or registered
trademark of LF, LLC. All rights reserved.
LIMITED LIFETIME WARRANTY
This product (exclusive of shelves) is warranted to the original purchaser. If there is a failure in
this unit due to defects in materials or workmanship, the manufacturer will repair or replace this
item at our discretion without charge. Warranty is void if product has been assembled incorrectly,
misused, abused by overloading, altered in any way or damaged due to accident. This warranty is
not transferable and does not cover chipping, aking, scratches, rust, dents, or other damages to
the surfaces of this product. Responsibility of the manufacturer is limited to repair or replacement of
this product. The manufacturer is not responsible for consequential, incidental, or other damages or
losses resulting from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation may not apply to you. This
warranty gives you specic legal rights and you may have other rights which vary from state to state.

ARTICLE #1599712
MODÈLE #LWSBDS
Numéro de série
Date d’achat
Des questions?
Appelez notre service à la clientèle au
1-877-888-8225, de 8 h à 20 h, HNE,
du lundi au dimanche.
JOIGNEZ VOTRE REÇU ICI
CONTENU DE L’EMBALLAGE
B
A
D
C
E
x 1
Panneau supérieur
A
11 12
STYLE SELECTIONS est une marque
commerciale ou une marque déposée de
LF, LLC, tous droits réservés.
G
O
K
M
N
L
F
H
I
J
x 1 x 1
Cadre latéral
supérieur gauche
Cadre latéral
supérieur droit
B C
x 1
Cadre latéral
inférieur gauche
Dx 1 x 1
Cadre latéral
inférieur droit
Civière supérieure
avant
E F
x 1
Panneau arrière
Gx 1 x 1
Tablette ajustable Tablette xe
H I
x 1
x 1
x 1
x 1
x 1
Tablette inférieure
Civière inférieure
arrière
Civière inférieure avant
Porte de grange
Civière supérieure arrière
J
M
K
N
L
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler,
d’utiliser ou d’installer l’article.
1. Ne laissez pas les enfants grimper ou jouer sur l’article ni autour de celui-ci.
2. Utilisez cet article uniquement pour l’usage auquel il est destiné. N’utilisez pas les tablettes
comme s’il s’agissait d’une échelle.
3. Assemblez l’article sur une surface solide, plane et protectrice, pour éviter de l’endommager.
4. Deux personnes ou plus doivent travailler de concert pour installer de cet article au mur.
5. Assurez-vous que tous les boulons et les vis sont bien serrés avant d’utiliser l’article.
6. Véri ez les boulons et les vis régulièrement et serrez-les au besoin.
CHARGE MAXIMALE : 9,07 KG
(20 LB) PAR TABLETTE
(RÉPARTIS UNIFORMÉMENT)
PRÉPARATION
AVERTISSEMENT
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 50 minutes.
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, maillet en caoutchouc,
chercheur de goujon, crayon, ruban à mesurer, perceuse électrique et mèches.
CET ARTICLE NE PEUT SUPPORTER
QUE LA CHARGE MAXIMALE INDIQUÉE.
L’UTILISATION DE CET ARTICLE AVEC
DES PRODUITS DONT LE POIDS DÉPASSE
LA CHARGE MAXIMALE INDIQUÉE PEUT
ENTRAÎNER DE L’INSTABILITÉ ET CAUSER
DES BLESSURES. RÉPARTISSEZ LA
CHARGE DE FAÇON UNIFORME.
AVERTISSEMENT
Le basculement du meuble peut entraîner la mort de jeunes enfants. Rangez les objets lourds sur
les tablettes du bas. Vous devez utiliser les chevilles d’ancrage pour  xer le meuble au mur.
Assurez-vous qu’il n’y a aucun objet sur le meuble assemblé avant de le déplacer. Le meuble doit
être soulevé par plusieurs personnes. Il ne doit pas être tiré ni poussé. Le non-respect de cette
consigne peut rendre le produit instable, causer son a󰀨aissement et entraîner des blessures graves.
QUINCAILLERIE INCLUSE
x 2x 4 x 1
x 1x 2
x 2
KKJJ LL
NNMM
OO
Vis à tête plate
M3,5 x 12 mm
Quincaillerie de
retenue de
basculement
Crayon à
retouche
Vis M5 x 65 mm
Roulette de porte de grange
Boulon
M4 x 15 mm
QUINCAILLERIE INCLUSE
Remarque : Le quincaillerieindiqué n’est pas en taille réelle.
x 30
x 1
x 24 x 1 x 4
AA
DD
GG HH II
Verrou
à came
Equerre
en L
Vis
M3.5 x 15 mm
Bouton de porte
avec boulon Goupille d’étagère
BB
EE
CC
FF
x 30
x 6
x 26
x 4
Boulon
à came
Vis à tête cylindrique
M3,5 x 12 mm
Cheville
à bois
Vis
M4 x 38 mm
x 2
O
Traverse arrière
AR19041
3 NIVEAUX TOUR DE
RANGEMENT POUR LE
DESSUS DE LA TOILETTE

v
v
v
v
13
INSTRUCTIONS POUR L’ASSEMBLAGE
v
1
Étape 1:
Insérez les chevilles à bois (CC) et les boulons à came
(BB) dans le cadre latéral inférieur gauche (D). Fixer la
civière inférieure avant (K), la civière supérieure arrière (L)
et la civière inférieure arrière (M) au cadre latéral inférieur
gauche (D), en les xant avec des verrous à came (AA).
L
M
K
D
B
C
CA
I
I
I
F
F
F
E
2
Étape 2:
Répétez l'étape 1 avec le cadre latéral inférieur droit
(E).
Étape 3:
En utilisant les trous pilotes comme guide, xez l’équerre
en L (DD) à la tablette xe (I), en la xant avec des vis à
tête cylindrique M3,5 x 12 mm (EE).
BB
BB
AA
AA
AA
AA
CC
CC
CC
BB
BB
BB
AA
CC
CC
INSTRUCTIONS POUR L’ASSEMBLAGE
4
Étape 4:
Insérez les chevilles à bois (CC) et les boulons à
came (BB) dans le cadre latéral supérieur gauche
(B). Fixez la tablette xe (I) et la civière supérieure
avant (F) au cadre supérieur gauche (B), en les
xant avec des verrous à came (AA).
Étape 5:
Répétez l'étape 4 avec le cadre latéral supérieur droit
(C).
Étape 6:
Insérez les goujons à bois (CC) et les boulons à came
(BB) dans le panneau supérieur (A). Fixez le panneau
supérieur (A) à l'ensemble du cadre supérieur, en le
xant avec des verrous à came (AA).
5
6
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
Verrou à came
Verrou à came
Verrou à came
Verrou à came
Verrou à came
Boulon à came
Boulon à came
Boulon à came
Boulon à came
Boulon à came
Cheville en bois
Cheville en bois
Cheville en bois
Cheville en bois
Cheville en bois
Vis à tête cylindrique
M3,5 x 12 mm
AA
AA
AA
AA
AA
BB
BB
BB
BB
BB
CC
CC
CC
CC
CC
EE
x 5
x 5
x 3
x 3
x 6
x 5
x 5
x 3
x 3
x 6
x 3
x 3
x 3
x 3
x 6
x 2
Quincaillerie utilisée
Equerre en L
DD x 1
14
v
3
I
DD
EE
Le côté à angle droit pointe
vers l'avant de l'unité

v
v
v
v
15
INSTRUCTIONS POUR L’ASSEMBLAGE
v
7
Étape 7:
Insérez les chevilles de bois (CC) dans la tablette
inférieure (J). Fixer la tablette inférieure (J) aux
cadres latéraux supérieurs (B et C), en la xant
avec des vis M4 x 38 mm (FF).
8
Étape 8:
Insérez les goujons à bois (CC) et les boulons à
came (BB) dans la tablette inférieure (J). Fixez
l’ensemble du cadre inférieur à la tablette inférieure
(J), en le xant avec des verrous à came (AA).
9
Étape 9:
Déplier et xer le panneau arrière (G) à l’arrière de
l’échafaudage, en le xant avec des vis M3,5 x 15
mm (GG).
INSTRUCTIONS POUR L’ASSEMBLAGE
10
11
Étape 10:
Insérez les broches de l'étagère (II) dans les cadres
latéraux supérieurs (B & C) à l'endroit désiré. Insérer
l'étagère réglable (H). Fixer les goupilles de l'étagère
(II) à l'étagère ajustable (H) avec des vis à tête plate
M3,5 x 12 mm (JJ).
Étape 11:
Retirez le boulon préinstallé du bouton de porte (HH).
Installez le bouton de porte (HH) à l'avant de la porte
de la grange avec le boulon dévissé. En utilisant les
trous pilotes comme guide, xez deux rouleaux (OO)
à la porte de la grange (N), en la xant avec des vis à
tête cylindrique M3,5 x 12 mm (EE).
Quincaillerie utilisée
Cheville en bois
Vis M4 x 38 mm
CC
FF
x 4
x 4
Quincaillerie utilisée
Vis M3,5 x 15 mm
GG x 24
Quincaillerie utilisée
Quincaillerie utilisée
II
JJ
x 4
x 4
Goupille d’étagère
Vis à tête plate M3,5 x 12 mm
16
C
BH
N
H
J
EK
D
G
L
J
CC
AA
GG
CC
BB
II
JJ
HH
EE
OO
FF
Quincaillerie utilisée
Verrou à came
Boulon à came
Cheville en bois
AA
BB
CC
x 8
x 8
x 4
Vis à tête cylindrique
M3,5 x 12 mm
Bouton de porte
avec boulon
Roulette de porte
de grange
EE
HH
OO
x 4
x 1
x 2

v
17 18
MODE D’EMPLOI
Mur
Étape 13:
i. Localisez et marquez les montants de bois où l'appareil
doit être installé.
ii. Percez un trou pilote de 1/8" sur le montant de bois à
environ 3" sous la hauteur du dessus de l'appareil.
iii. Fixez solidement un support (a) avec la vis (c) dans le
trou pilote sur le mur.
iv. Fixez l’autre support (a) avec la vis (d) sur le bord arrière du
dessus de l’appareil en ligne avec le support (a) sur le mur.
v. Ajutez les patins pour mettre le meuble de niveau contre
le mur à l’endroit désiré.
vi. Passez l’extrémité mâle du câble d’acier (b) à travers
chaque support (a). Raccorder solidement les deux
extrémités ensemble en tournant le connecteur femelle
dans le sens des aiguilles d’une montre.
Quincaillerie de retenue
de basculement
LL x 1
12
Étape 12:
Ajutez les patins pour mettre le meuble de niveau contre
le mur à l’endroit désiré. En utilisant le panneau arrière (G)
comme gabarit, marquez l’emplacement de deux trous de
xation sur le mur. Percez deux trous pilotes dans le mur
à l’endroit marqué précédemment. Assurez-vous que les
trous percés peuvent s’adapter correctement aux ancrages
muraux (vendus séparément). Enfoncez les ancres dans
les trous et tapez doucement avec un marteau jusqu’à ce
qu’elles a󰀪eurent dans les trous. Si le trou de montage
coïncide avec un montant en bois, il n’est pas nécessaire
d’utiliser une cheville murale. Alignez le panneau arrière
(G) et les traverses arrière (O) sur les ancrages et xez-les
avec deux vis M5 x 65 mm (MM). Serrer fermement avec
un tournevis cruciforme.
Quincaillerie utilisée
Quincaillerie utilisée
MM x 2
Vis
M5 x 65 mm
Pour plus de stabilité, il est recommandé de xer l’appareil au mur. Pour des instructions sur la
façon de xer l’unité directement à la surface de montage, reportez-vous à l’étape 12. Pour des
instructions sur la façon de xer la quincaillerie de retenue basculante (LL), se reporter à l’étape 13.
GMM
O
v
INSTRUCTIONS POUR L’ASSEMBLAGE
14
Étape 14:
Il faut prendre la porte de la grange (N) et suspendre
les rouleaux supérieurs (OO) sur la barre de suspension
pré-attaché sur la civière supérieure avant (F) tout en
ajustant l'encoche inférieure sur le support en L installé
(DD). Insérer un boulon M4 x 15 mm (KK) dans chaque
support de rouleau de coupe-ux pour maintenir le
coupe-ux (N) en place.
Quincaillerie utilisée
KK x 2
Boulon M4 x 15 mm
N
F
KK
DD
OO
Ancrage pour maçonnerie /
cloison sèche non inclus
v
13
Mur
a
a
bd
c
b
SOIN ET ENTRETIEN
• Véri ez périodiquement si les composants sont bien positionnés, en bon état et fermement montés.
• Utilisez un linge doux et propre qui n’égratignera pas la surface lorsque vous époussetterez le
meuble.
• N’utilisez jamais d’eau pour nettoyer le meuble puisque vous risqueriez d’endommager le  ni.
• Nettoyez le meuble à l’aide d’un linge humide et d’un nettoyant doux. Essuyez le meuble à l’aide
d’un linge propre.
• Si le meuble est taché ou endommagé de quelque façon durant son utilisation, il est recommandé
d’appeler un professionnel pour le faire réparer.
• Conservez le meuble à l’abri du soleil pour éviter d’endommager le  ni.
• Il est préférable que le meuble soit gardé dans un endroit à température contrôlée. Les variations
d’humidité et de température importantes peuvent décolorer, déformer, contracter et même fendre
le bois.
• Un crayon à retouche (NN) est fourni pour couvrir toute égratignure ou rayure qui pourrait survenir
durant l’assemblage ou l’expédition.

19
LISTE DES PIÈCES DE RECHANGE
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1-877-888-8225,
entre 8 h et 20 h (HNE), du lundi au dimanche.
PIÈCE DESCRIPTION NoDE PIÈCE
EE Vis à tête cylindrique M3,5 x 12 mm 00LWSBDS-EE
FF Vis M4 x 38 mm 00LWSBDS-FF
GG Vis M3,5 x 15 mm 00LWSBDS-GG
HH Bouton de porte avec boulon 00LWSBDS-HH
II Goupille d’étagère 00LWSBDS-II
JJ Vis à tête plate M3,5 x 12 mm 00LWSBDS-JJ
KK Boulon M4 x 15 mm 00LWSBDS-KK
LL Quincaillerie de retenue de basculement 00LWSBDS-LL
MM Vis M5 x 65 mm 00LWSBDS-MM
NN Crayon à retouche 00LWSBDS-NN
OO Roulette de porte de grange 00LWSBDS-OO
CH Quincaillerie complète 00LWSBDS-CH
PIÈCE DESCRIPTION NoDE PIÈCE
APanneau supérieur 00LWSBDS-A
BCadre latéral supérieur gauche 00LWSBDS-B
CCadre latéral supérieur droit 00LWSBDS-C
DCadre latéral inférieur gauche 00LWSBDS-D
ECadre latéral inférieur droit 00LWSBDS-E
F Civière supérieure avant 00LWSBDS-F
G Panneau arrière 00LWSBDS-G
H Tablette ajustable 00LWSBDS-H
ITablette xe 00LWSBDS-I
J Tablette inférieure 00LWSBDS-J
K Civière inférieure avant 00LWSBDS-K
L Civière supérieure arrière 00LWSBDS-L
M Civière inférieure arrière 00LWSBDS-M
N Porte de grange 00LWSBDS-N
O Traverse arrière 00LWSBDS-O
AA Verrou à came 00LWSBDS-AA
BB Boulon à came 00LWSBDS-BB
CC Cheville en bois 00LWSBDS-CC
DD Equerre en L 00LWSBDS-DD
FF
AA BB CC DD EE
LL MM NN
GG HH
OO
II JJ KK
A
B
C
D
E
I
N OM
J K L
F
G
H
20
Date : 2019-12-21
Rév. 0001-A
Imprimé au Vietnam
STYLE SELECTIONS est une marque
commerciale ou une marque déposée de
LF, LLC, tous droits réservés.
GARANTIE À VIE LIMITÉE
La présente garantie n’est o󰀨erte qu’à l’acheteur initial (et ne s’applique pas aux tablettes). Si cet
article présente des défauts de matériaux ou de fabrication, le fabricant choisira, à sa seule
discrétion, de réparer ou de remplacer l’article sans frais. La garantie sera annulée si l’article a été
assemblé incorrectement, a été utilisé de manière inappropriée ou abusive en le surchargeant ou en
l’altérant d’une quelconque façon, ou a subi des dommages causés par un accident. La présente
garantie est non transférable et ne couvre pas les ébréchures, l’écaillement, les égratignures, la
rouille, les bosses et tout autre dommage à la surface de cet article. La responsabilité du fabricant
se limite à la réparation et au remplacement de cet article. Le fabricant n’est pas responsable des
dommages accessoires, consécutifs ou autres ni de toute perte causée par une défectuosité de
l’article.
La présente garantie prévaut sur toute autre garantie explicite. Certains États ou certaines
provinces ne permettent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs,
de sorte que la limitation ci-dessus peut ne pas s’appliquer à vous. Cette garantie vous confère
des droits précis. Il est possible que vous disposiez d’autres droits, qui varient d’un État ou d’une
province à l’autre.

ARTÍCULO #1599712
MODELO #LWSBDS
Número de serie
Fecha de Compra
¿Preguntas?
Llamar a servicio al cliente al 1-877-888-8225,
8 a.m. - 8 p.m., EST, Lunes - Domingo. ADJUNTAR EL RECIBO AQUI
CONTENIDOS DEL PAQUETE
B
A
D
C
E
x 1
Panel superior
A
21 22
STYLE SELECTIONS es una marca o
marca registrada de LF, LLC. Todos los
derechos reservados.
G
O
K
M
N
L
F
H
I
J
x 1 x 1
Marco izquierdo superior Marco derecho superior
B C
x 1
Marco izquierdo inferior
Dx 1 x 1
Marco derecho inferior Soporte frontal superior
E F
x 1
Respaldo
Gx 1 x 1
Repisa ajustable Repisa ja
H I
x 1
x 1
x 1
x 1
x 1
Repisa inferior
Soporte posterior inferior
Soporte frontal inferior
Puerta de granero
Soporte posterior superior
J
M
K
N
L
INFORMACIÓN DE SEGURIDAD
Por favor lea y entienda esté manual completamente antes de intentar el ensamblaje, operación, o
instalación del producto.
1. No permita a los niños escalar o jugar en o alrededor de esté producto.
2. Use esta solo unida para su propósito previsto. No usar las repisas como escalones.
3. Para evitar daños, ensamblar el producto en una supercie fuerte, nivelada y protegida.
4. Dos o más personas deben trabajar juntas para instalar la unidad a la pared.
5. Asegurar de que los pernos y tuercas estén apretados antes de usar la unidad.
6. Revisar que los pernos y tuercas estén apretados periódicamente y apretar como sea necesario.
CARGA MÁXIMA: 20 lb.
PARA CADA REPISA
(DISTRIBUIDA NIVELADAMENTE)
PREPARACIÓN
ADVERTENCIA
Antes de empezar el ensamble del producto, asegurar de que estén presentes todas las partes.
Compara las partes con la lista de contenido del paquete y la lista de ferretería. Si alguna parte esta
pérdida o dañada, no intente ensamblar el producto.
Tiempo de ensamble estimado: 50 minutos
Herramientas requeridas para el ensamble (no incluidas): Desarmador estrella, mazo de goma,
detector de barrotes, lápiz, cinta métrica, taladro y brocas.
ESTA UNIDAD DEBE UTILIZARSE CON
LOS PESOS MÁXIMOS INDICADOS.
SI SE EXCEDE EL PESO MÁXIMO,
PODRIA RESULTAR EN UNA INESTA-
BILIDAD DE LA UNIDAD CAUSANDO
POSIBLES LESIONES. DISTRIBUIR
EL PESO NIVELADAMENTE.
ADVERTENCIA
Los niños pequeños pueden morir a causa de muebles volteados. Poner los objetos pesados en
las repisas inferiores. Usted debe usar las anclas para asegurar el mueble a la pared. Asegurar que
los objetos estén retirados antes de mover la unidad ensamblada. La unidad debe ser levantada en
equipo, no jalada o empujada. La falla a hacerlo así puede causar instabilidad, colapso del producto,
y/o lesiones serias.
CONTENIDOS DE FERRETERÍA
x 2x 4 x 1
x 1x 2
x 2
KKJJ LL
NNMM
OO
M3.5 x 12 mm
Perno plano
Juego restricción
de restricción de
movimiento
Bolígrafo de retoque
M5 x 65 mm Perno
Rodillo para puerta de granero
M4 x 15 mm
Perno
CONTENIDOS DE FERRETERÍA
Nota: No se muestra el tamaño real.
x 30
x 1
x 24 x 1 x 4
AA
DD
GG HH II
Tuerca de jación
Soporte “L”
M3.5 x 15 mm Perno Pomo de puerta con perno Soporte repisa
BB
EE
CC
FF
x 30
x 6
x 26
x 4
Perno de jación
M3.5 x 12 mm
Perno cabeza redonda
Clavija de madera
M4 x 38 mm Perno
x 2
O
Soporte posterior
AR19041
TORRE DE REPISAS
PARA COLOCAR SOBRE EL
INODORO DE 3 NIVELES

v
v
v
v
v
23
INSTRUCCIONES DE ENSAMBLAJE
v
1
Paso 1:
Inserte las clavijas de madera (CC) y los pernos de
jación (BB) en el marco lateral inferior izquierdo (D).
Fije el soporte inferior frontal (K), al soporte superior
posterior (L) y el soporte inferior posterior (M) al marco
lateral inferior izquierdo (D), asegurándola con tuercas
de jación (AA).
L
M
K
D
B
C
CA
I
I
I
F
F
F
E
I
2
Paso 2:
Repetir el paso1 con el soporte derecho (E).
3
Paso 3:
Usando los agujeros piloto como guía, adjuntar el
soporte “L” (DD) a la repisa ja (I), asegurándola con
M3.5 x 12 mm pernos cabeza redonda (EE).
BB
BB
AA
AA
AA
AA
CC
CC
CC
BB
BB
BB
AA
DD
EE
CC
CC
INSTRUCCIONES DE ENSAMBLAJE
4
Paso 4:
Insertar las clavijas de madera (CC) y pernos de
jación (BB) en el marco izquierdo superior (B).
Adjuntar la repisa ja (I) y soporte frontal superior
(F) al marco izquierdo superior (B), asegurándola
con tuercas de jación (AA).
Paso 5:
Repetir el paso anterior con el marco derecho (C).
Paso 6:
IInsertar las clavijas de madera (CC) y los pernos de
jación (BB) en el panel superior (A). Adjuntar el panel
superior (A) al ensamble superior de marco, asegure
con las tuercas de jación (AA).
5
6
Ferretería usada
Ferretería usada
Ferretería usada
Ferretería usada
Ferretería usada
Tuerca de jación
Tuerca de jación
Tuerca de jación
Tuerca de jación
Tuerca de jación
Perno de jación
Perno de jación
Perno de jación
Perno de jación
Perno de jación
El lado de angulo recto apunta
hacia el frente de la unidad
Clavija de madera
Clavija de madera
Clavija de madera
Clavija de madera
Clavija de madera
M3.5 x 12 mm Perno
cabeza redonda
AA
AA
AA
AA
AA
BB
BB
BB
BB
BB
CC
CC
CC
CC
CC
EE
x 5
x 5
x 3
x 3
x 6
x 5
x 5
x 3
x 3
x 6
x 3
x 3
x 3
x 3
x 6
x 2
Ferretería usada
soporte “L”
DD x 1
24

v
v
v
v
25
INSTRUCCIONES DE ENSAMBLAJE
v
7
Paso 7:
Insertar las clavijas de madera (CC) en la repisa
inferior (J). Adjuntar la repisa inferior (J) a los marcos
superiores (B y C), asegurando con M4 x 38 mm
pernos (FF).
8
Paso 8:
Insertar las clavijas de madera (CC) y los pernos
de jación (BB) en la repisa inferior (J). Adjuntar el
ensamble de marco inferior a la repisa inferior (J),
asegurando con las tuercas de jación (AA).
9
Paso 9:
Adjuntar el panel posterior (G) a la parte posterior de
la torre y asegurar con M3.5 x 15 mm pernos (GG).
INSTRUCCIONES DE ENSAMBLAJE
10
11
Paso 10:
Insertar los soportes de repisa (II) en los marcos
superiores (B y C) nivelar donde se quiere. Colocar
la repisa ajustable (H). Asegure los pernos de repisa
(II) a la repisa (H) con pernos planos M3.5 x 12 mm
(JJ).
Paso 11:
Retire el perno premontado de la pomo de puerta (HH).
Adjuntar la pomo (HH) al lado frontal de la puerta de
granero (N) con el perno de desenroscado. Usando los
agujeros piloto como guía, adjuntar dos rodillos (OO) a
la puerta de granero (N), asegurándola con M3.5 x 12
mm pernos cabeza redonda (EE).
Ferretería usada
Clavija de madera
M4 x 38 mm Perno
CC
FF
x 4
x 4
Ferretería usada
M3.5 x 15 mm Perno
GG x 24
Ferretería usada
Ferretería usada
II
JJ
x 4
x 4
Soporte de repisa
M3.5 x 12 mm Perno plano
26
C
BH
N
H
J
EK
D
G
L
J
CC
AA
GG
CC
BB
II
JJ
HH
EE
OO
FF
Ferretería usada
Tuerca de jación
Perno de jación
Clavija de madera
AA
BB
CC
x 8
x 8
x 4
M3.5 x 12 mm Perno
cabeza redonda
Pomo de puerta con perno
Rodillo para puerta
de granero
EE
HH
OO
x 4
x 1
x 2

v
27 28
INSTRUCCIONES DE OPERACIÓN
v
13
Pared
a
a
bd
c
b
Pared
Paso 13:
i. Localizar y marcar los barrotes donde se va a instalar
la unidad.
ii. Taladre a 1/8” un agujeros piloto en el barrote de
madera aproximadamente 3” debajo de la altura de la
tapa de la unidad.
iii. Adjuntar el soporte (a) asegurarse con un pernos (c)
en el agujero de la pared.
iv. Posicionar la torre en su lugar y adjuntar el soporte de
metal (a) con un perno (d) al extremo posterior de la unidad
en linea con el soporte de metal (a) en la pared.
v. Ajustar los nivelaodres de piso para nivelar la unidad
contra la pared donde sea deseado.
vi. Poner la parte macho del cable en un extremo (b)
atravez de cada soporte de metal (a). asegurar en
ambos extremos con la parte hembra del conector en
dirección de las manecillas.
Juego de restricción
de movimiento
LL x 1
12
Paso 12:
Ajustar los nivelaodres de piso para nivelar la unidad
contra la pared donde sea deseado. Usando el panel
posterior (G) como plantilla, marque la ubicación de dos
agujeros de montaje en la pared. Taladre dos agujeros
piloto en la pared donde se marcó previamente.
Asegúrese de que los oricios perforados puedan
ajustarse correctamente a los anclajes de pared (se venden
por separado). Presione los anclajes en los agujeros y
golpee suavemente con un martillo hasta que quede al
ras agujeros Si el oricio de montaje coincide con un
perno de madera, no hay necesidad de anclaje de pared.
Alinee el panel posterior (G) y los soportes posteriores
(O) sobre los anclajes y fíjelos con dos pernos M5 x 65
mm (MM). Apriete bien con un destornillador estrella.
Ferretería usada
Ferretería usada
MM x 2
M5 x 65 mm
Perno
Para mayor estabilidad, se recomienda conectar la unidad a la pared. Para obtener instrucciones
sobre cómo adjuntar el unidad directamente a la supercie de montaje, consulte el paso 12. Para
obtener instrucciones sobre cómo colocar el juego de restricción de movimiento (LL), consulte el
paso 13.
GMM
O
v
INSTRUCCIONES DE ENSAMBLAJE
14
Paso 14:
Tome la puerta (N) y colocar las ruedas superiores
(OO) en la barra pre-adjunta en el soporte frontal
superior (F) mientras se inserta en el canal inferior
del soporte "L" (DD). Insertar un perno M4 x 15 mm
(KK) en las ruedas de la puerta para que quede en
su lugar la puerta (N).
Ferretería usada
KK x 2
M4 x 15 mm Perno
N
F
KK
DD
Ancla para piedra/
tabla roca no incluido
OO
MANTENIMIENTO Y CUIDADOS
• Checar periódicamente para asegurar de que todos los componentes están posicionados, libres
de daños, y conectados.
• Use una toalla suave y limpia que no rayara la supercie al limpiar el polvo.
• Nunca use agua para limpiar la unidad, ya que le puede dañar el acabado.
• Limpiar usando una tela húmeda y un limpiador ligero. Secar con una toalla limpia.
• En caso que su unidad sea manchada durante el uso le recomendamos hablar a un profesional
para que le ayude.
• Es recomendable mantener la unidad lejos del sol directo ya que puede dañar el acabado.
• Es mejor mantener la unidad en un área de clima controlado. Temperatura extrema y cambios
de humedad pueden causar cambios como partes pandas, molduras que se contraigan o que la
madera se raje.
• Un bolígrafo de retoque (NN) ha sido provisto para minimizar los pequeños golpes o ralladuras
que puedan ocurrir durante el ensamble o envió.

29
LISTA DE PARTE REEMPLAZABLES
LISTA DE PARTE REEMPLAZABLES
Para reemplazar partes, llame a nuestro departamento de servicio al cliente al 1-877-888-8225,
8 a.m. - 8 p.m., Hora estándar del Este, Lunes – Domingo.
PARTE DESCRIPCIÓN # DE PARTE
EE M3.5 x 12 mm Perno redondo 00LWSBDS-EE
FF M4 x 38 mm Perno 00LWSBDS-FF
GG M3.5 x 15 mm Perno 00LWSBDS-GG
HH Door knob with bolt 00LWSBDS-HH
II Perno de repisa 00LWSBDS-II
JJ M3.5 x 12 mm Perno plano 00LWSBDS-JJ
KK M4 x 15 mm Perno 00LWSBDS-KK
LL Juego de restricción de movimiento 00LWSBDS-LL
MM M5 x 65 mm Perno 00LWSBDS-MM
NN Bolígrafo de retoque 00LWSBDS-NN
OO Rodillo para puerta de granero 00LWSBDS-OO
CH Material de ferretería completo 00LWSBDS-CH
PARTE DESCRIPCIÓN # DE PARTE
APanel superior 00LWSBDS-A
BMarco izquierdo superior 00LWSBDS-B
CMarco derecho superior 00LWSBDS-C
DMarco izquierdo inferior 00LWSBDS-D
EMarco derecho inferior 00LWSBDS-E
F Soporte frontal superior 00LWSBDS-F
G Respaldo 00LWSBDS-G
H Repisa ajustable 00LWSBDS-H
IRepisa ja 00LWSBDS-I
J Repisa inferior 00LWSBDS-J
K Soporte inferior frontal 00LWSBDS-K
L Soporte posterior superior 00LWSBDS-L
M Soporte posterior inferior 00LWSBDS-M
N Puerta de granero 00LWSBDS-N
O Soporte posterior 00LWSBDS-O
AA Tuerca de jación 00LWSBDS-AA
BB Perno de jación 00LWSBDS-BB
CC Clavija de madera 00LWSBDS-CC
DD Soporte “L” 00LWSBDS-DD
FF
AA BB CC DD EE
LL MM NN
GG HH
OO
II JJ KK
A
B
C
D
E
I
N OM
J K L
F
G
H
30
Fecha: 2019-12-21
Rev. 0001-A
Impreso en Vietnam
STYLE SELECTIONS es una marca o marca registrada
de LF, LLC. Todos los derechos reservados.
GARANTÍA LIMITADA DE POR VIDA
La garantía de este producto (exclusiva de las repisas) es válida para el comprador original. Si esta
unidad presenta alguna falla debido a defectos en los materiales o la mano de obra, el fabricante
reemplazará o reparará este artículo sin cargos y a su discreción. La garantía se anula si el
producto no se ensambló correctamente y debido al mal uso, abuso por sobrecarga, modi cación
de cualquier tipo o daños producidos por un accidente. Esta garantía no es transferible y no cubre
el desportillado, desprendimiento, rayones, oxidación, abolladuras u otros daños en la super cie
de este producto. La responsabilidad del fabricante se limita a la reparación o el reemplazo de este
producto. El fabricante no se hará responsable por daños accidentales o resultantes u otros daños
o pérdidas causadas por fallas del producto.
Esta garantía reemplaza a todas las demás garantías explícitas. Algunos estados no permiten
la exclusión o limitación de los daños accidentales o resultantes, de modo que las limitaciones
anteriores pueden no aplicarse en su caso. Esta garantía le otorga derechos legales especí cos, y
podría tener otros derechos, que varían según el estado.
