Sunex HD 66037A User manual

66037A 1 07/19/11
Capacity ........................................................................3.5 Tons
Low Height........................................................................3.875"
High Height.........................................................................20.5"
Handle Length .......................................................................50"
Overall Length .......................................................................28"
Overall Width ....................................................................14.25"
Shipping Weight ............................................................ 115 lbs.
SPECIFICATIONS
OWNER'S MANUAL
MODEL 66037A
CAPACITY: 3-1/2 TON
FLOOR SERVICE JACK
CONTENTS:
Page 1 Specifications
2 Warning Information
3 Setup, Operating and Preventative Maintenance
4-6 Troubleshooting, Warranty Information and Maintenance
7-8 Exploded View Drawing and Replacement Parts
© Copyright 2011, Sunex Tools®

66037A 2 07/19/11
WARNINg INFORMATION
This is the safety alert symbol. It is used to alert you
to potential personal injury hazards. Obey all safety
messages that follow this symbol to avoid possible
injury or death.
IMPORTANT: READ THESE INSTRUCTIONS BEFORE OPERATING
BEFORE USING THIS DEVICE, READ THIS MANUAL COMPLETELY AND THOROUGHLY, UNDERSTAND ITS OPERATING
PROCEDURES, SAFETY WARNINGS AND MAINTENANCE REQUIREMENTS.
It is the responsibility of the owner to make sure all personnel read this manual prior to using the device. It is also the responsiblity of
the device owner to keep this manual intact and in a convenient location for all to see and read. If the manual or product labels are lost
or not legible, contact Sunex for replacements. If the operator is not fluent in English, the product and safety instructions shall be read
to and discussed with the operator in the operator's native language by the purchaser/owner or his designee, making sure that the
operator comprehends its contents.
THE NATURE OF HAZARDOUS SITUATIONS
The use of portable automotive lifting devices is subject to certain hazards that cannot be prevented by mechanical means, but only
by the exercise of intelligence, care, and common sense. It is therefore essential to have owners and personnel involved in the use and
operation of the equipment who are careful, competent, trained, and qualified in the safe operation of the equipment and its proper
use. Examples of hazards are dropping, tipping or slipping of loads caused primarily by improperly securing loads, overloading, off-
centered loads, use on other than hard level surfaces, and using equipment for a purpose for which it was not designed.
METHODS TO AVOID HAZARDOUS SITUATIONS
 • Read,study,understandandfollowallinstructionsbeforeoperatingthisdevice.
 • Inspectthejackbeforeeachuse.Donotusejackifdamaged,altered,modied,inpoorcondition,leakinghydraulicuid,or
unstable due to loose or missing components. Make corrections before using.
 • Liftonlyonareasofthevehicleasspeciedbythevehiclemanufacturer.
 • WeareyeprotectionthatmeetsANSIZ87.1andOSHAstandards.
 • Donotusejackbeyonditsratedcapacity.
 • Thisisaliftingdeviceonly.Immediatelyafterlifting,supportthevehiclewithjackstandscapableofsustainingtheloadbefore
working on the vehicle.
 • Useonlyonahardlevelsurfacefreefromobstructionssothejackisfreetorepositionitselfduringliftingandloweringoperations.
 • Centerloadonsaddle.Besuresetupisstablebeforeworkingonvehicle.
 • Donotmoveordollythevehiclewhileonthejack.
 • Donotusesaddleadaptersorsaddleextendersbetweenthestockliftingsaddleandtheload.
 • DonotuseanyadaptersunlessapprovedorsuppliedbySunex.
 • Alwayslowerthejackslowlyandcarefully.
 • Failuretoheedthesewarningsmayresultinseriousorfatalpersonalinjuryand/orpropertydamage.
CONSEQUENCES OF NOT AVOIDING HAZARDOUS SITUATIONS
Failure to read this manual completely and thoroughly, failure to understand its OPERATING INSTRUCTIONS, SAFETY WARNINGS,
MAINTENANCEINSTRUCTIONSandcomplywiththem,andfailuretocomplywiththeMETHODSTOAVOIDHAZARDOUSSITUATIONS
could cause accidents resulting in serious or fatal personal injury and/or property damage.
WARNING: Indicates a hazardous situation
which, if not avoided, could result in death
or serious injury.
WARNING
WARNING
WARNING
WARNING

66037A 3 07/19/11
OWNER'S MANUAL
MODEL 66037A
CAPACITY: 3-1/2 TON
FLOOR SERVICE JACK
SETUP
PLEASE REFER TO THE EXPLODED VIEW DRAWING IN THIS MANUAL IN ORDER TO IDENTIFY PARTS.
1. Depress the spring button at the bottom of the reference number (18) handle half and insert it in the reference number (21) lower handle
half until the spring button engages the hole in the lower handle half.
2. Remove the reference number (15) handle set screw from the reference number (16) handle yoke. Install the assembled handle into the
reference number (16) handle yoke making sure the bottom of the handle engages the release valve u-joint reference number (22).
3. Install the reference number (15) handle set screw in the reference number (16) handle yoke and tighten the screw to secure the handle
in the yoke.
4. Air may become trapped in the hydraulic system during shipping and handling. Trapped air will affect the pumping performance of the
jack. If this occurs, follow the air purging procedure below:
a) Remove the four screws that secure the cover plate (A) to the jack frame (B) so the oil fill screw (#21) can be removed from the
hydraulic power unit reservoir tube (#38).
b) With the lift arm (C) in its down position, look inside the oil fill screw hole. You should be able to see the top of the power unit's
cylinder (#29). The hydraulic fluid level should be no higher than the top of the cylinder. Correct the fluid level if it
is not at the proper height.
c) Pump the jack against a load that is at least 500 lbs. (225 Kgs). After the load is raised, slightly turn the pump handle in a
counter clockwise rotation so the load is very slowly lowered. While the lift arm is lowering, quickly pump the handle 5 or
6 full incremental pump strokes. After pumping, lower the lift arm to its full rest position.
d) Install the oil fill screw (#21). Rotate the handle in a clockwise rotation until tight and pump the lift arm to maximum height.
If the pumping condition has improved, repeat steps "a" through "d" until all of the air has been purged from the system.
e) Install the cover plate (A) with the four screws.
OPERATING INSTRUCTIONS
This is the safety alert symbol used for the OPERATING INSTRUCTIONS section of this manual to alert you to potential personal
injury hazards. Obey all instructions to avoid possible injury or death.
IMPORTANT: Before attempting to raise any vehicle, check vehicle service manual for recommended lifting surfaces.
OPERATION:
1. To raise load: Turn the handle in a clockwise direction until tight. Position the jack under the load. Proceed to pump the handle in order
to raise the lift arm to the load. As the saddle at the end of the lift arm gets closer to the load, reposition the jack so the saddle will
contact the load firmly and the load is centered on the saddle. Make sure the saddle is correctly positioned. Raise the load to the desired
work height. Place jack stands of appropriate capacity at the vehicle manufacturers's recommended support areas that provide stable
support for the raised vehicle. DO NOT CRAWL UNDER VEHICLE WHILE LIFTING VEHICLE OR PLACING OR REMOVING THE
JACK STANDS! Once jack stands are positioned, turn the handle VERY SLOWLY. Lower the load to rest on the jack stands. Inspect the
relationship between the jack stands and load to make sure the setup is stable and safe. If the setup is not stable or safe, follow the
preceding steps until corrected.
2. To lower load: Follow the procedures mentioned in "To raise load" section of the OPERATING INSTRUCTIONS in order to raise the load
off the jack stands. Once the load has cleared the jack stands, remove the stands from under the load and away from the work area. Turn
handle very slowly in a counterclockwise direction until the load is completely lowered to the ground. Once the jack's lifting saddle has
cleared the load, remove the jack from under the load. CAUTION: Keep hands and feet away from the hinge mechanism of the jack.
PREVENTATIVE MAINTENANCE
This is the safety alert symbol used for the PREVENTATIVE MAINTENANCE section of this manual to alert you to potential personal
injury hazards. Obey all instructions to avoid possible injury or death.
1. Always store the jack in a well protected area where it will not be exposed to inclement weather, corrosive vapors, abrasive dust, or any
other harmful elements. The jack must be cleaned of water, snow, sand or grit before using.
2. The jack must be lubricated periodically in order to prevent premature wearing of parts. A general purpose grease must be applied to all
zerk grease fittings, caster wheels, front axle, elevator arm, handle base pivot bolts, release mechanism and all other bearing surfaces.
Worn parts resulting from inadequate or no lubrication are not eligible for warranty consideration. See page 5 for lubrication instructions.
3. It should not be necessary to refill or top off the reservoir with hydraulic fluid unless there is an external leak. An external leak requires
immediate repair which must be performed in a dirt-free environment by an authorized service center.
IMPORTANT: In order to prevent seal damage and jack failure, never use alcohol, hydraulic brake fluid or transmission oil in the jack.
Use Chevron Hydraulic Oil AW ISO 32 or its equivalent Unocal Unax AW 150.
4. Every jack owner is responsible for keeping the jack labels clean and readable. Use a mild soap solution to wash external surfaces of the

66037A 4 07/19/11
OWNER'S MANUAL
MODEL 66037A
CAPACITY: 3-1/2 TON
FLOOR SERVICE JACK
PROBLEM ACTION
1. Unit will not lift load. Purge air from hydraulic system by following procedure under SETUP.
2. Unit will not sustain load or feels “spongy” under load. Purge air from hydraulic system as above.
3. Unit will not lift to full height. Purge air from hydraulic system as above.
4. Handle tends to raise up while the unit is under load. Pump the handle rapidly several times to push oil past ball valves in
power unit.
5. Unit still does not operate. Contact Sunex authorized hydraulic service center.
jack but not any moving hydraulic components.
5. Inspect the jack before each use. Do not use the jack if any component is cracked, broken, bent, shows sign of damage or leaks
hydraulic fluid. Do not use the jack if it has loose or missing hardware or components, or is modified in any way. Take corrective
action before using the jack again.
6. Any hydraulic repairs within the warranty period must be performed by an authorized service center.
INSPECTION
Visual inspection should be made before each use of the jack, checking for leaking hydraulic fluid and damaged, loose or missing parts.
Each jack must be inspected by a manufacturer’s repair facility immediately if subjected to an abnormal load or shock. Any jack which
appears to be damaged in any way, is found to be badly worn, or operates abnormally MUST BE REMOVED FROM SERVICE until necessary
repairs are made by a manufacturer’s authorized repair facility. It is recommended that an annual inspection of the jack be made by a
manufacturer’s authorized repair facility and that any defective parts, decals or warning labels be replaced with manufacturer’s specified
parts. A list of authorized repair facilities is available from the manufacturer.
PROPER STORAGE
It is recommended that the jack be stored in a dry location with all wheels touching the ground on a relatively level surface.
TROUBLESHOOTING
Important: Service jacks are self-contained devices used for lifting, but not sustaining, a partial vehicular load. In accordance with
ASME-PALD Load Sustaining Test: “A load not less than the rated capacity…shall not lower more than 1/8"(3.18mm) in the first minute, nor a
total of .1875"(4.76mm) in 10 minutes.” Lowering within this range is considered normal operation and is NOT a warrantable defect.
OWNER/USER RESPONSIBILITY
The owner and/or user must have an understanding of the manufacturer’s operating instructions and warnings before using this jack. Person-
nel involved in the use and operation of equipment shall be careful, competent, trained, and qualified in the safe operation of the equipment
and its proper use when servicing motor vehicles and their components. Warning information should be emphasized and understood. If the
operator is not fluent in English, the manufacturer’s instructions and warning shall be read to and discussed with the operator in the opera-
tor’s native language by the purchaser/owner, making sure that the operator comprehends its contents. Owner and/or user must study and
maintain for future reference the manufacturers’ instructions. Owner and/or user is responsible for keeping all warning labels and instruction
manuals legible and intact. Replacement labels and literature are available from the manufacturer.

66037A 5 07/19/11
HYDRAULIC JACK MAINTENANCE GUIDE
IMPORTANT: Service jacks are designed for lifting purposes only; always support raised load with jack stands.
REGULAR MAINTENANCE
•MONTHLY or as necessary (depending on usage)
1. Using a grease gun, add grease to grease fitting in the lift arm pivot shaft.
(Use a multi-purpose NLGI type grease only.)
2. Lubricate all linkages and pivot points.
(Use white lithium spray grease only.)
3. Remove handle; lubricate handle receptacle and handle end.
(Use white lithium spray grease only.)
4. Lubricate both rear casters, bearing and both front wheels.
(Use white lithium spray grease only.)
5. Tighten all accessible hardware.
OWNER'S MANUAL
MODEL 66037A
CAPACITY: 3-1/2 TON SERVICE
JACK WITH QUICK LIFT SYSTEM
#3
#4
#4
#1 #2
#2
#3
#2
#2#2 #2
#4
#2

66037A 6 07/19/11
MODEL 66037A
CAPACITY: 3-1/2 TON SERVICE
JACK WITH QUICK LIFT SYSTEM
SUNEX INTERNATIONAL, INC. WARRANTS TO ITS CUSTOMERS THAT THE COMPANY’S SUNEX TOOLS® BRANDED
PRODUCTS ARE FREE FROM DEFECTS IN WORKMANSHIP AND MATERIALS.
Sunex International, Inc. will repair or replace its Sunex Tools® branded products which fail to give satisfactory service due to defective workmanship or materials, based
upon the terms and conditions of the following described warranty plans attributed to that specific product.
This product carries a ONE-YEAR warranty. During this warranty period, Sunex Tools will repair or replace at our option any part or unit which proves to be defective in
material or workmanship.
Other important warranty information
This warranty does not cover damage to equipment or tools arising from alteration, abuse, misuse, damage and does not cover any repairs or replacement made by
anyone other than Sunex Tools or its authorized warranty service centers. The foregoing obligation is Sunex Tools’ sole liability under this or any implied warranty and
under no circumstances shall we be liable for any incidental or consequential damages.
NOTE:
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.
Return equipment or parts to an authorized service center, transportation prepaid. Be certain to include your name and address, evidence of the purchase date, and
description of the suspected defect. If you have any questions about warranty service, please write to Sunex Tools. This warranty gives you specific legal rights and you
may also have other rights which vary from state to state.
Repair kits and replacement parts are available for many of Sunex Tools products regardless of whether or not the product is still covered by a warranty plan.
LIMITED WARRANTY
SHIPPING ADDRESS:
Sunex Tools
315 Hawkins Rd.
Travelers Rest, South Carolina 29690
MAILING ADDRESS:
Sunex Tools
P.O. Box 1233
Travelers Rest, South Carolina 29690

66037A 7 07/19/11
C

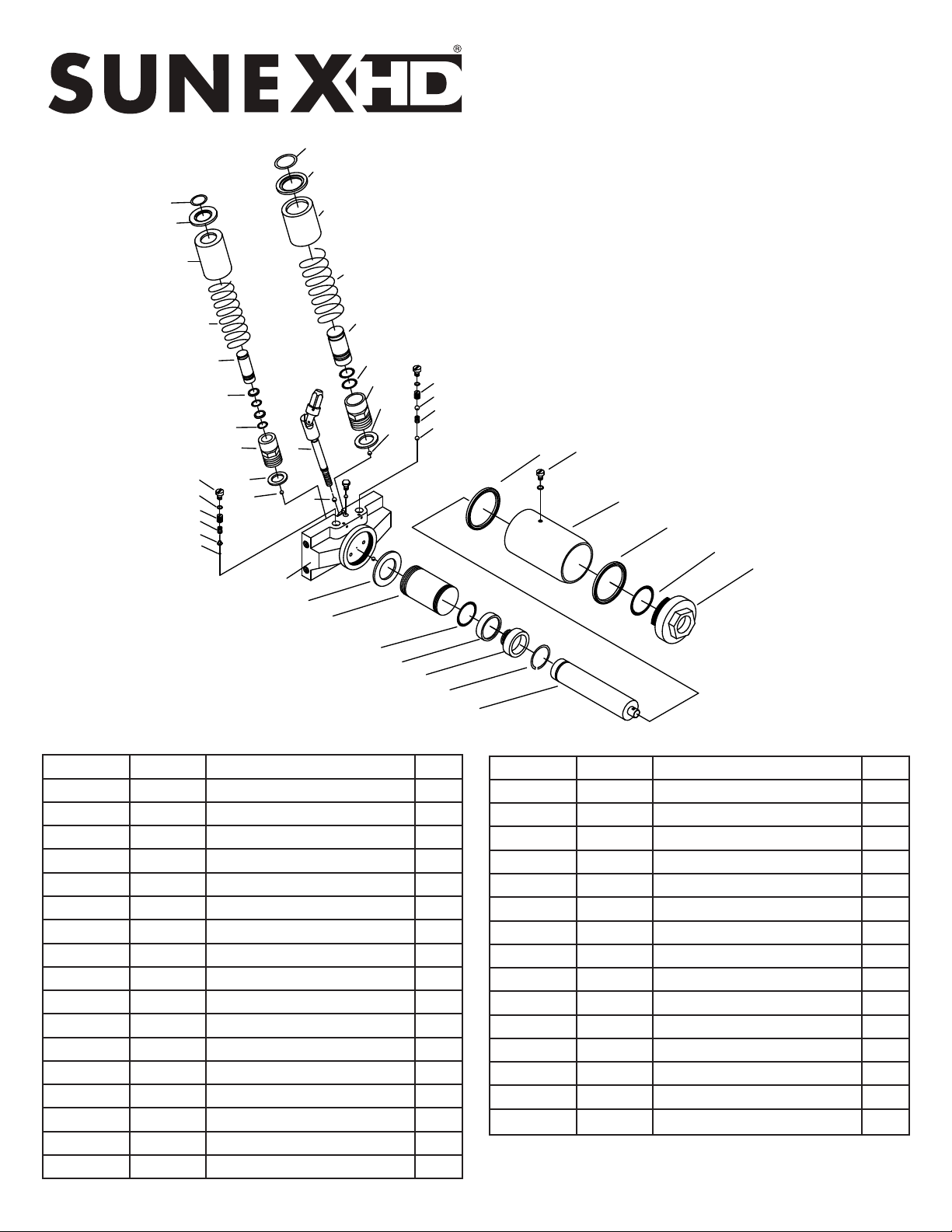

PARTS LIST AND DRAWINg
MODEL 66037A
CAPACITY: 3-1/2 TON SERVICE
JACK WITH QUICK LIFT SYSTEM
Only items identified by part number
are available for purchase.
Index# Part# Description Qty.
1 RS35T01 Retaining Ring 2
2 RS35T02 Washer 2
3 RS35B03 Front Wheel 2
4Side Plate Assembly 1
5 Bolt M5 x 15 4
6 Bolt M12 x 22 4
7 Washer 4
8 RS35T08 Hex Nut M16 (Incl. #9 Washer) 2
9 Washer 2
10 RS35B10 Rear Caster Assembly 2
11 RS35B11 Yoke Retaining Bolt (Incl. #12) 2
12 Spring Washer 2
13 Washer 1
14 Roller 1
15 RS35T13 Set Screw - Handle 1
16 RS35B16 Handle Socket (Incl. #13-17) 1
17 Pull Rod 1
Index# Part# Description Qty.
18 RS35T17 Handle Upper 1
19 RS35T20S Handle Bumper 1
20 RS35B20 Power Unit Assembly 1
21 RS35T15 Handle Lower 1
22 RS35T18 Universal Joint Assembly 1
23 RS35T19 Spring 2
24 RS35B24
Block Linkage (Incl. #25 Ret. Rings) 1
25 Retaining Ring 2
26 Pin A4 x 55 1
27 Cover Plate 1
28 RS35T12 Grease Fitting 1
29 Lifting Arm Assembly 1
30 RS35B30 Saddle 1
31 RS35B31NL Rubber Saddle Pad 1
RS66037ALK Product Label Kit (not shown) 1

66037A 8 07/19/11
PARTS LIST AND DRAWINg
Power Unit
RS35B20
* Included in Seal Kit - RS35BSK
Only items identified by part number are available for purchase.
MODEL 66037A
CAPACITY: 3-1/2 TON SERVICE
JACK WITH QUICK LIFT SYSTEM
Index# Part# Description Qty.
1 * Steel Ball 7.5 1
2 Large Pump Housing 1
3 * O-Ring 20.4x2.65 2
5 Big Pump Piston 1
6 Pump Spring 1
7 RSDC22 Dust Cover 1
8 Washer 1
9 RSRR27 Retaining Ring 25 1
10 RS35T18 Universal Joint Assembly 1
12 * Brass Washer 1
15 *
Back-Up Washer 15 x 10.6 x 1.25 2
16 Small Pump Piston 1
20 RSRR16 Retaining Ring 15 1
21 RSOFS37 Power Unit Oil Fill Screw 3
22 * O-Ring 7.1 x 1.8 3
23 Relief Valve Bolt 1
26 * Steel Ball 4 1
Index# Part# Description Qty.
27 Hydraulic Block 1
28 * Cylinder Seal 1
29 Cylinder 1
30 * O-Ring 31 x 4.6 1
32 Ram Bearing 1
33 Retaining Ring 30 1
34 Ram 1
35 Cylinder Nut 1
38 Reservoir Tube 1
39 * Gasket 1
40 * Steel Ball 5 4
41 * Separator Spring 1
42 * Steel Ball 8 1
43 * Spacer 1
44 * Brass Washer 1
44
28
34
30
32
33
31
29
25
26
23
24
21
22 40 11
27
35
21
36
37
10
13
12
14 11 1
41
38
39
7
20
16
17
18
19
15
43
2
42
3
5
6
8
9

66037A 9 07/19/11
MANUAL DE OPERATIóN
MODELO 66037A
CAPACIDAD: 3-1/2 TONELADAS
GATO DE SERVICIO PARA PISO
CONTENIDO:
Página 9 Especificaciones
10 Información de advertencia
11 Ensamble, operación y mantenimiento
13 Diagnóstico de averías e información de garantía
© Copyright 2011, Sunex Tools®
Capacidad .......................................................... 3.5 Toneladas
Altura mínima....................................................................3.875"
Altura máxima.....................................................................20.5"
Longitud del mango ..............................................................50"
Longitud global......................................................................28"
Anchura global .................................................................14.25"
Peso de embarque........................................................ 115 lbs.
ESPECIFICACIONES

66037A 10 07/19/11
INFORMACIóN DE ADvERTENCIA
Este símbolo indica una alerta de seguridad y se usa para
advertir sobre peligro de accidentes personales. Observe toda
la información de seguridad que sigue a este símbolo para
evitar la posibilidad de que ocurran lesiones o muerte.
IMPORTANTE: LEA ESTAS INSTRUCCIONES ANTES DE USAR EL DISPOSITIVO
ANTES DE USAR ESTE DISPOSITIVO, LEA ESTE MANUAL DETENIDAMENTE. PROCURE ENTENDER SUS PROCEDIMIENTOS
OPERATIVOS, ADVERTENCIAS DE SEGURIDAD Y FORMA DE MANTENIMIENTO.
El propietario es responsable de asegurarse de que todo el personal lea este manual antes de usar el dispositivo. Asimismo, es
responsabilidad del propietario mantener este manual en buenas condiciones en una ubicación conveniente para su consulta. Si las
etiquetas del manual o producto son ilegibles o no están en su lugar, deberá ponerse en contacto con Sunex para obtenerlas gratis.
El comprador/propietario o una persona designada deberá leer y comentar el producto y las advertencias de seguridad en la lengua
materna del operario que no hable inglés fluido, a fin de asegurarse de que comprende el contenido.
NATURALEZA DE LAS SITUACIONES DE RIESGO
El uso de dispositivos de elevación de automotores se halla sujeto a ciertos riesgos que no se pueden prever por medios mecánicos,
sino por la información, la diligencia y el sentido común. Por lo tanto, es esencial que el uso del dispositivo quede en manos de los
propietarios y de personal que sea cuidadoso, competente, capacitado y habilitado para realizar una operación segura. Algunos
ejemplos de peligros son dejar caer, inclinar o resbalar las cargas, principalmente como consecuencia de una sujeción incorrecta,
sobrecarga, posición no centrada, uso en superficies no niveladas o firmes, así como usar el dispositivo con un fin para el que no está
diseñado.
FORMAS DE EVITAR LAS SITUACIONES DE RIESGO
• Lea,estudie,comprendayobservetodaslasinstruccionesantesdeoperarestedispositivo.
• Veriqueelgatoantesdeusarlo.Nolousesitieneroturas,alteraciones,fugasdelíquidohidráulicooestáenmalas
condiciones, como tampoco si presenta inestabilidad debido a piezas metálicas o partes desajustadas o faltantes.
Tome las medidas de corrección apropiadas antes de usarlo.
• Utiliceeldispositivodeelevaciónúnicamenteenlasáreasdelvehículoespecicadasporsufabricante.
• UseprotecciónparalosojosquecumplaconlasnormasANSIZ87.1yOSHA.
• Nouseelgatoparaelevarpesossuperioresasucapacidad.
• Estedispositivosedebeutilizarúnicamenteparalevantarcargas.Nobienhayaelevadolacarga,sujeteelvehículo
con torres que tengan la capacidad para sostenerlo antes de comenzar a trabajar.
• Useelgatoúnicamenteensuperciesniveladasrmesenlasquenohayaobstáculos,demodoqueeldispositivo
pueda posicionarse durante las operaciones de elevación y descenso.
• Centrelacargaenelasiento.Asegúresedequeelarmadodeldispositivoseaestableantesdecomenzaratrabajar.
• Nomuevaniempujeelvehículosobreelgato.
• Noutiliceningúntipodeadaptadorniextensiónentreelasientodelgatoylacarga.
• NouseadaptadoresamenosqueSunexloshayaaprobadoosuministrado.
• Bajeelgatosiempredespacioyconcuidado.
• Nocumplirconestasindicacionespuedeprovocarlesionesgravesopeligrodemuerte,asícomodañosmateriales.
CONSECUENCIAS DE NO PREVENIR LAS SITUACIONES DE RIESGO
No leer, comprender u observar todo el contenido de este manual en relación con sus INSTRUCCIONES DE USO, ADVERTENCIAS DE
SEGURIDAD y FORMA DE MANTENIMIENTO, así como desatender las FORMAS DE EVITAR LAS SITUACIONES DE RIESGO, puede
provocar accidentes que tengan como consecuencia lesiones graves, peligro de muerte o daños materiales.
ADVERTENCIA: Indica una situación
peligrosa que si no se evita, puede
provocar la muerte o lesiones graves.
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA

66037A 11 07/19/11
MONTAJE
CONSULTE POR FAVOR EL DIBUJO DE VISTA EN DETALLE EN ESTE MANUAL PARA IDENTIFICAR LAS PARTES.
1. Presione el botón de resorte al fondo de la mitad del mango de número de referencia (18), e insértela en la mitad inferior del mango de número de
referencia (21) hasta que el botón de resorte se encaje en el agujero en la mitad inferior del mango.
2. Extraiga el tornillo prisionero de mango, de número de referencia (15), del yugo del mango de número de referencia (16). Instale el mango
ensamblado en el yugo del mango, número de referencia (16), asegurándose que el fondo del mango se encaje en la junta en U de la válvula de
liberación, número de referencia (22).
3. Instale el tornillo prisionero del mango, número de referencia (15), en el yugo del mango y apriete el tornillo para asegurar el mango en el yugo.
4. Se puede atrapar en el aire en el sistema hidráulico durante en envío y maniobra. El aire atrapado afectará el rendimiento del bombeo del gato.
Si esto se ocurre, siga el procedimiento de purga de aire a continuación:
a) Extraiga los cuatro tornillos los que sujetan la placa cobertora (A) al armazón de gato (B) con el fin de que el tornillo de rellenado de
aceite (#21) pueda extraerse del tubo reservorio de la unidad de potencia hidráulica (#29).
b) Con el brazo de levantamiento (C) en su posición baja, mire el interior del agujero del tornillo de rellenado de aceite. Usted debe alcanzar
a ver la parte superior del cilindro de la unidad de potencia. (#35). El nivel de líquido hidráulico no debe estar más arriba de la parte
superior del cilindro. Corrija el nivel de líquido si éste no está a la altura adecuada.
c) Bombee el gato contra una carga no menor de 500 lbs. (225 Kgs). Después de que la carga esté elevada, gire el mango de la bomba
ligeramente en una rotación de contrasentido de las agujas del reloj para que la carga se baje muy lentamente. Mientras que el brazo de
levantamiento esté bajándose, rápidamente bombee el mango de levantamiento 5 ó 6 recorridos incrementales completos de la bomba.
Después de bombear, baje el brazo hasta su posición de reposo integral,
d) Instale el tornillo de rellenado de aceite (#21). Gire el mango en una rotación del sentido de las agujas del reloj hasta que esté apretado y
bombee el brazo de levantamiento hasta su altura máxima.
Si se ha mejorado la condición de bombeo, repita los pasos "a" al "d" hasta que se haya purgado todo el aire del sistema.
e) Instale la placa cobertora (A) con cuatro tornillos.
INSTRUCCIONES DE USO
Este símbolo indica una alerta de seguridad y se utiliza en la parte de este manual que versa sobre las INSTRUCCIONES DE USO, con
el fin de advertir sobre los peligros de accidentes personales. Observe todas las instrucciones para evitar lesiones o peligros de muerte.
IMPORTANTE: antes de comenzar a elevar un vehículo, consulte su manual de servicio para conocer las superficies de elevación
recomendadas.
FORMA DE USO:
1. Para levantar la carga: Gire el mango en el sentido de las agujas del reloj hasta que esté apretado. Coloque el gato debajo de la carga. Proceda a
bombear el mango para levantar el brazo de levantamiento hasta el nivel de la carga. En le medida que la silla en el extremo del brazo de levantamiento
se acerque a la carga, posicione el gato de nuevo, con el fin de que la silla tenga contacto firme con la carga y la carga esté centrada sobre la silla.
Asegúrese que la silla esté posicionada correctamente. Levante la carga hasta la altura de trabajo deseada. Coloque los soportes del gato de la capacidad
adecuada en los puntos de soporte recomendados por el fabricante, los que brindan un soporte estable para el vehículo levantado. ¡NO SE ARRASTRE
DEBAJO DEL VEHÍCULO MIENTRAS QUE SE ESTÉ LEVANTANDO EL VEHÍCULO O AL MOMENTO DE QUITAR LOS SOPORTES DEL GATO! Una vez que
los soportes del gato estén posicionados, gire el mango MUY LENTAMENTE. Baje la carga hasta que se recargue sobre los soportes del gato. Inspeccione
la relación entre los soportes de gato y la carga para asegurar que el montaje esté estable y seguro. Si el montaje no esté seguro ni estable, siga los pasos
anteriores hasta que esté corregido.
2. Para bajar la carga: Siga los procedimientos mencionados en la sección de "para levantar la carga" de las INSTRUCCIONES DE OPERACIÓN para
levantar la carga fuera de los soportes del gato. Una vez que la carga sea liberada de los soportes del gato, quite los soportes de debajo de la carga y
colóquelos lejos del área de trabajo. Gire el mango muy lentamente en el contrasentido de las agujas del reloj hasta que la carga esté completamente
bajada al piso. Una vez que la silla de levantamiento del gato se haya despejado de la carga, quite el gato de debajo de la carga.
PRECAUCIÓN: Mantenga las manos y los pies lejos del eje de articulación del gato.
MANTENIMIENTO DE SEGURIDAD
Este símbolo indica una alerta de seguridad y se utiliza en la parte de este manual que versa sobre el MANTENIMIENTO DE SEGURIDAD, con el
fin de advertir sobre los peligros de accidentes personales. Observe todas las instrucciones para evitar lesiones o peligros de muerte.
1. Siempre guarde el gato en un área protegida, en donde no quede expuesto a las condiciones climáticas, gases corrosivos, sustancias abrasivas
u otros materiales perjudiciales. Antes de usar, compruebe que el gato no contenga restos de agua, nieve, arena o arcilla.
2. El gato se debe lubricar en forma periódica a fin de prevenir el desgaste prematuro de sus partes. Se debe aplicar grasa de uso general en todas las
articulaciones, las ruedas pivotantes y del eje delantero, el brazo elevador, los pernos pivotantes de la base de la palanca, el sistema de seguridad y las
demás superficies de apoyo. Las partes desgastadas resultando de la lubricación inadecuada o faltante no serán elegibles para consideraciones de
garantía. Ver la página 13 por las instrucciones de lubricación.
3. No debería ser necesario recargar ni llenar el receptáculo del líquido hidráulico, salvo si existen fugas. En caso de fugas, un técnico calificado en
reparación de sistemas hidráulicos que conozca el funcionamiento de este dispositivo deberá realizar su reparación inmediata en un lugar libre de
suciedad.
MANUAL DE OPERATIóN
MODELO 66037A
CAPACIDAD: 3-1/2 TONELADAS
GATO DE SERVICIO PARA PISO

66037A 12 07/19/11
SUNEX INTERNATIONAL, INC., LE GARANTIZA A SUS CLIENTES QUE LAS HERRAMIENTAS Y PRODUCTOS
CON LA MARCA DE LA EMPRESA SUNEX TOOLS NO CONTIENEN DEFECTOS EN SU MANO DE OBRA NI
MATERIAS PRIMAS .
Sunex International, Inc., reparará o sustituirá sus productos con la marca Sunex Tools® que reflejen fallas en el
funcionamiento satisfactorio debido a que la mano de obra o las materias primas estén defectuosas, tomando como base las cláusulas y condiciones de los planes de garantía
descritos a continuación y asignados a ese producto específico. Esteproducto tiene una garantía de UN AÑO . Durante este periodo de garantía, Sunex Tools reparará o repondrá, a
nuestra opción, cualquier parte o unidad la cual demuestra ser defectuosa en cuanto a material o mano de obra.
Otra importante información de la garantía...
Esta garantía no cubre daños a equipo o herramientas debido a modificaciones, abuso, mal uso o daños y no cubre ninguna reparación o sustitución hecha por ninguna persona que
no sea Sunex Tools o alguno de sus centros de servicio de garantía autorizados. La obligación antes mancionada queda bajo la responsabilidad exclusiva de Sunes Tools® según se
menciona o de cualquier garantía implícita y bajo ninguna circunstancia quedará bajo su responsabilidad cualquier garantía implícita ya bajo ninguna circunstancia quedará bajo su
responsabilidad cualquier daño incidental o consecuencial.
NOTA: Algunos estados no permiten la exclusión ni limitación de daños. Devuelva el equipo o partes a un centro de servicio autorizado, con el flete prepagado. Asegúrese de incluir
su nombre y dirección, comprobación de la fecha de compra, y la descripción del defecto sospechado. Si usted tiene alguna pregunta acerca del servicio de garantía, escriba por favor
a Sunex Tools. Esta garantía le brinda derechos legales específicos y usted puede contar con derechos adicionales los cuales varían de estado a estado. Están disponibles equipos de
reparación y partes de sustitución para muchos de los productos de Sunex Tools, independientemente del hecho de que el producto aún esté cubierto o no por un plan de garantía
gARANTÍA LIMITADA
IMPORTANTE: A fin de prevenir daños en las juntas herméticas y fallas en el dispositivo, no use alcohol, líquido de frenos hidráulicos ni aceite de
transmisión en el gato. Use aceite hidráulico AW ISO 32 de Chevron o su equivalente Unocal Unax AW 150.
4. El propietario del gato es responsable de mantener sus etiquetas en buen estado de conservación. Use una solución jabonosa suave para lavar
el exterior del gato, sin aplicarla a ninguna de las partes del sistema hidráulico.
5. Verifique el gato antes de usarlo. No use el gato si alguna de sus partes está quebrada, rota, torcida o dañada, ni cuando el sistema hidráulico
tenga fugas. No use el gato si presenta alteraciones o es inestable debido a piezas metálicas o partes desajustadas o faltantes. Tome las
medidas de corrección apropiadas antes de usar el gato otra vez.
6. No repare el sistema hidráulico a menos que sea un técnico calificado que conozca el funcionamiento de este dispositivo.
INSPECCIONE
Se debe realizar una inspección visual previo cada uso del gato, revisando por fugas en el líquido hidráulico y por partes dañadas, flojas o faltantes.
Cada gato debe ser inspeccionado inmediatamente por parte de un centro de reparación del fabricante, si éste esté sujetado a un choque o a
una carga anormal. Cualquier gato que aparenta ser dañado de cualquier forma, que se encuentre ser desgastado o que opera de forma anormal,
DEBE DEJARSE DE USAR hasta que se realicen las reparaciones necesarias por parte de un centro de reparación autorizado del fabricante. Se
recomienda que se haga una inspección anual del gato por parte de un centro de reparación autorizado del fabricante y que cualquier parte,
calcomanía o etiqueta de advertencia defectuosa sea repuesta con partes especificadas del fabricante. Una lista de los centros de reparación
autorizados está disponible con el fabricante.
ALMACENAMIENTO ADECUADO
Se recomienda que el gato sea almacenado en un lugar seco y que todas las ruedas toquen el piso sobre una superficie relativamente plana.
DIAGNÓSTICO DE AVERÍAS
Importante: Los gatos de servicio son dispositivos autónomos usados para el levantamiento, pero no para el sostenimiento, de una carga vehicular
parcial. De acuerdo con la norma de ASME-PALD, de la prueba de sostenimiento de carga: “Una carga no menos que la capacidad nominal …no
deberá más de 1/8"(3.18mm) en el primer minuto, ni un total de .1875"(4.76mm) en 10 minutos.” Bajar dentro de este rango se considera como una
operación normal y NO es un defecto garantizable.
RESPONSABILIDAD DEL PROPIETARIO/USUARIO
El propietario y/o usuario debe contar con una comprensión de las instrucciones y advertencias de operación del fabricante antes de usar este gato.
El personal involucrado en el uso y operación del equipo debe ser cuidadoso, competente, capacitado o calificado en la operación segura del equipo
y su uso adecuado al momento de dar mantenimiento a los vehículos motores y sus componentes. La información de advertencia debe ser enfa-
tizada y comprendida. Si el operador no domina el idioma inglés, las instrucciones y advertencia del fabricante le deben ser leidas y discutidas con el
operador en su idioma nativo por parte del comprador/propietario, asegurándose que el operador comprenda su contenido. El propietario y/o usuario
debe estudiar y mantener las instrucciones del fabricante para su referencia futura. El propietario y/o usuario será responsable por mantener legibles
e intactos las etiquetas de advertencia y los manuales de instrucción. Las etiquetas y literatura de repuesto están disponibles con el fabricante.
PROBLEMA ACCIÓN
1.El equipo no levantará la carga. Expulsa el aire del sistema hidráulico al seguir el procedimiento bajo
LAS INSTRUCCIONES DE OPERACIÓN
2. El equipo no sostendrá la carga o se siente Expulsa el aire del sistema hidráulico como indicado anteriormente.
esponjoso bajo la carga.
3. El equipo no levantará la carga hasta la altura normal. Expulsa el aire del sistema hidráulico como indicado anteriormente.
Revisa que los niveles de aceite no estén ni altos ni bajos.
4. El mango tiende a levantarse mientras el equipo. Sube y baja el mango rápidamente varias veces para empujar sostiene
una carga. el aceite más allá de las válvulas de cojinete en el aparato de
capacidad eléctrica.
5. El equipo aún no funciona. Comuníquese con un centro de servicio hidráulico autorizado de Sunex
DIRECCIóN A EMBARCARSE:
Sunex Tools
315 Hawkins Rd. Travelers Rest, South Carolina 29690
DIRECCIóN DE CORREOS:
Sunex Tools
P.O. Box 1233 Travelers Rest, South Carolina 29690

66037A 13 07/19/11
MODELO 66037A
CAPACIDAD: 3-1/2 TONELADAS
GATO DE SERVICIO PARA PISO
GUÍA DE MANTENIMIENTO DEL GATO HIDRÁULICO
IMPORTANTE: Los gatos de servicio están diseñados para propósitos de levantamiento solamente; siempre
sostenga la carga elevada con la base de gato.
MANTENIMIENTO REGULAR
•Mensualmenteosegúnseanecesario(dependiendodeluso)
1. Usando una pistola engrasadora, agrega grasa a la grasera en el eje de pivote del brazo de levantamiento.
(Use una grasa multi-uso tipo NLGI solamente.)
2. Lubrique todas las vinculaciones y puntos de pivote.
(Use grasa blanca de litio para atomización solamente.)
3. Quite el mango; lubrique el recipiente del mango y la punta del mango.
(Use grasa blanca de litio para atomización solamente.)
4. Lubrique ambas rodajas posteriores, cojinetes, y ambas ruedas delanteras.
(Use grasa blanca de litio para atomización solamente.)
5. Apriete toda la ferretería accesible.
MANUAL DE OPERATIóN
#3
#4
#4
#1 #2
#2
#3
#2
#2#2 #2
#4
#2

66037A 14 07/19/11
MODELE 66037A
CAPACITÉ DE 3-1/2 TONNES
CRIC DE SERVICE DE PLANCHER
MANUEL D'OPERATIóN
CONTENU:
Page 14 Spécifications
15 Information d'avertissement
16 Installation, opération et entretien préventif
17-19 Dépannage, information de garantie et entretien
© Copyright 2011, Sunex Tools®
Capacité ....................................................................3.5 Tonnes
Hauteur minimum......................................................... 3,875 po
Hauteur maximum.......................................................... 20,5 po
Longueur de la poignée.................................................... 50 po
Longueur totale ................................................................. 28 po
Largeur totale ............................................................... 14,25 po
Poids . ................................................................................115 lb
SPÉCIFICATIONS

66037A 15 07/19/11
Ce symbole indique un danger potentiel. Il est utilisé
pour avertir l'utilisateur des risques potentiels de
blessures corporelles. Prière de respecter toutes les
consignes de sécurité qui suivent ce symbole afin
d'éviter les blessures ou la mort potentielles.
IMPORTANT : LIRE CES CONSIGNES AVANT L'UTILISATION.
PRIÈRE DE LIRE CES CONSIGNES ATTENTIVEMENT ET DE S'ASSURER DE BIEN COMPRENDRE LES PROCÉDURES D'UTILISATION,
LES AVERTISSEMENTS DE SÉCURITÉ ET LES BESOINS EN MATIÈRE D'ENTRETIEN DE L'OUTIL AVANT DE L'UTILISER.
Le propriétaire doit s'assurer que tous les employés lisent ce manuel avant d'utiliser l'outil. Le propriétaire de l'outil doit aussi maintenir
ce manuel en bon état et le ranger dans un endroit facilement accessible à tous ceux qui doivent le lire. Si le manuel ou les étiquettes
de l'outil sont perdus ou illisibles, communiquer avec Sunex pour obtenir un remplacement. Si l’utilisateur ne parle pas couramment le
français, les consignes de sécurité et le mode d'emploi de l'outil devront lui être lues à haute voix et être discutées avec l'utilisateur,
dans sa langue maternelle, par le propriétaire/acheteur ou une personne désignée, afin d’assurer que l’utilisateur en comprenne les
bien le contenu.
LE TYPE DE SITUATIONS DANGEREUSES
L'utilisation de dispositifs de levage portatifs pour automobiles expose l'utilisateur à certains dangers qui ne peuvent pas être évités
par des moyens mécaniques, mais seulement en faisant preuve d'intelligence, d'attention et de bon sens. Il est donc essentiel que les
propriétaires et les employés qui utiliseront ce dispositif soient prudents, compétents, qualifiés et formés à l’utilisation sécuritaire de
l’équipement. Des exemples de dangers comprennent le renversement, le glissement ou la chute soudaine de la charge. Ces dangers
sont principalement imputables à une charge mal répartie, une utilisation sur une surface meuble ou inclinée, ou une utilisation à des
fins autres que celles pour lesquelles le dispositif a été conçu.
MÉTHODES POUR ÉVITER LES SITUATIONS DANGEREUSES
 • Lire,comprendreetappliquertouteslesconsignesavantd'utilisercedispositif.
 • Inspecterlecricavantchaqueutilisation.Nepasutiliserlecrics'ilestendommagé,modié,enmauvaisétat,instableenraisonde
pièces ou de quincaillerie manquantes ou lâches ou s'il y a fuite de fluide hydraulique. Effectuer les réparations ou les réglages
nécessaires avant l'utilisation.
 • Placerlecricuniquementauxpointsspéciésparleconstructeurduvéhicule.
 • Porterdeslunettesdesécuritéquirépondentauxnormesdel'OSHAetauxexigencesdelanormeANSIZ87.1.
 • Nepasdépasserlacapaciténominaleducric.
 • Cedispositifsertuniquementaulevage.Immédiatementaprèsavoirlevélevéhicule,placerleschandellesappropriéesavantde
travailler sur le véhicule.
 • Utiliserlecricseulementsurunesurfacedeniveauetsolide.Celle-cidoitêtreexempted'obstructionsanquelecricpuissese
repositionner durant le levage et la descente.
 • Centrerlachargesurlaselle.S'assurerdelastabilitédel'installationavantdetravaillersurlevéhicule.
 • Nepasdéplacerlevéhiculelorsqu'ilestsupportéparlecric.
 • Nepasutiliserd'adaptateursouderallongesdeselleentrecelle-cietlacharge.
 • Nepasutiliserd'adaptateursàmoinsqu'ilsnesoientapprouvésoufournisparSunex.
 • Toujoursabaisserlecriclentementetprudemment.
 • L'inobservancedecesméthodespeutcauserdesdommagesmatériels,desblessurescorporellesgravesoumortelles,
ou les deux.
CONSÉQUENCES EN CAS DE SITUATIONS DANGEREUSES
L'inobservance des CONSIGNES D'UTILISATION, des MISES EN GARDE, des CONSIGNES D'ENTRETIEN ainsi que des MÉTHODES
POUR ÉVITER LES SITUATIONS DANGEREUSES peut causer des accidents ayant pour conséquences des dommages matériels ou
des blessures corporelles graves ou mortelles.
AVERTISSEMENT : Ce symbole
indique une situation dangereuse
qui pourrait causer la mort ou des
blessures graves si elle n'est pas
évitée.
AvERTISSEMENTS
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT

66037A 16 07/19/11
MODELE 66037A
CAPACITÉ DE 3-1/2 TONNES
CRIC DE SERVICE DE PLANCHER
INSTALLATION
VEUILLEZ CONSULTER LA VUE ÉCLATÉE POUR IDENTIFIER LES PIÈCES.
1. Appuyez sur le bouton à pression au bas de la moitié de la poignée (no de réf. : 18) et insérez-le dans la moitié inférieure de la poignée (no de réf. :
21) jusqu'à ce que le bouton à pression s’engage dans le trou situé sur la moitié inférieure de la poignée.
2. Enlevez la vis de pression de la poignée (no de réf. : 15) de la fourche de la poignée (no de réf. : 16). Installez la poignée dans la fourche de la
poignée (no de réf. : 16) en vous assurant que le bas de la poignée engage le joint à cardan de la soupape de surpression (no de réf. : 22).
3. Installez la vis de pression de la poignée (no de réf. : 15) dans la fourche de la poignée (no de réf. : 16) et serrez la vis pour fixer la poignée dans la
fourche.
4. Se puede atrapar en el aire en el sistema hidráulico durante en envío y maniobra. El aire atrapado afectará el rendimiento del bombeo del gato.
Si esto se ocurre, siga el procedimiento de purga de aire a continuación:
a) Extraiga los cuatro tornillos los que sujetan la placa cobertora (A) al armazón de gato (B) con el fin de que el tornillo de rellenado de
aceite (#21) pueda extraerse del tubo reservorio de la unidad de potencia hidráulica (#38.
b) Con el brazo de levantamiento (C) en su posición baja, mire el interior del agujero del tornillo de rellenado de aceite. Usted debe alcanzar
a ver la parte superior del cilindro de la unidad de potencia. (#29). El nivel de líquido hidráulico no debe estar más arriba de la parte
superior del cilindro. Corrija el nivel de líquido si éste no está a la altura adecuada.
c) Bombee el gato contra una carga no menor de 500 lbs. (225 Kgs). Después de que la carga esté elevada, gire el mango de la bomba
ligeramente en una rotación de contrasentido de las agujas del reloj para que la carga se baje muy lentamente. Mientras que el brazo de
levantamiento esté bajándose, rápidamente bombee el mango de levantamiento 5 ó 6 recorridos incrementales completos de la bomba.
Después de bombear, baje el brazo hasta su posición de reposo integral,
d) Instale el tornillo de rellenado de aceite (#21). Gire el mango en una rotación del sentido de las agujas del reloj hasta que esté apretado y
bombee el brazo de levantamiento hasta su altura máxima.
Si se ha mejorado la condición de bombeo, repita los pasos "a" al "d" hasta que se haya purgado todo el aire del sistema.
e) Instale la placa cobertora (A) con cuatro tornillos.
MODE D'EMPLOI
Ce symbole sert à identifier les risques de blessures dans la rubrique MODE D'EMPLOI. Suivre les consignes afin d'éviter les ris
ques de blessure ou de mort.
IMPORTANT: Avant d'effectuer une tentative de levage d'un véhicule quelconque, consulter le manuel du propriétaire du véhicule
pour en connaître les points d'appuis recommandés par le constructeur.
MODE D'EMPLOI:
1. Pour soulever la charge : Tournez la poignée dans le sens des aiguilles d'une montre jusqu'à ce qu’elle soit bien serrée. Placez le cric sous la charge.
Commencez à pomper la poignée afin de soulever le bras de levage jusqu'à la charge. Alors que la selle à l'extrémité du bras de levage s'approche de
la charge, replacez le cric afin que la selle entre fermement en contact avec la charge et afin que la charge soit centrée sur la selle. Assurez-vous que
la selle est correctement positionnée. Soulevez la charge à la hauteur de travail désirée. Placez les chandelles de la capacité appropriée aux
  emplacementsdesoutienrecommandésparlefabricantduvéhiculeafindefournirunsoutienstablepourlevéhiculesoulevé.NERAMPEZPASSOUS
  LEVÉHICULELORSDUSOULÈVEMENTDECELUI-CIOUNERETIREZPASLESCHANDELLES!Unefoisqueleschandellessontplacéesdemanière
appropriée, tournez la poignée TRÈS LENTEMENT. Abaissez la charge afin qu'ils reposent sur les chandelles. Inspectez le rapport entre les chandelles
et la charge afin de vous assurer que l'installation est stable et sécuritaire. Si l'installation n'est pas stable ou sécuritaire, suivez les étapes précédentes
jusqu'à ce que la situation soit corrigée.
2. Pour abaisser la charge : Suivez les procédures mentionnées dans la section « Pour soulever la charge » des INSTRUCTIONS D'UTILISATION afin de
soulever la charge hors des chandelles. Une fois que la charge a libéré les chandelles, retirez les chandelles de dessous la charge et loin de la zone de
manoeuvre. Tournez la poignée très lentement dans le sens contraire des aiguilles d’une montre jusqu'à ce que la charge soit complètement abaissée
au sol. Une fois que la selle de levage du cric a libéré la charge, retirez le cric du dessous de la charge.
ATTENTION : Gardez les mains et les pieds hors de portée du mécanisme de charnière du cric.
ENTRETIEN PRÉVENTIF
Ce symbole sert à identifier les risques de blessures dans la rubrique ENTRETIEN PRÉVENTIF.
Suivre les consignes afin d'éviter les risques de blessure ou de mort.
1. Toujours ranger le cric dans un endroit bien protégé des intempéries, des vapeurs corrosives, de la poussière abrasive ou de tout autre
élément dommageable. La neige, l'eau, le sable et la poussière doivent être nettoyés avant d'utiliser le cric.
2. Le cric doit être lubrifié périodiquement afin d'éviter l'usure prématurée des pièces. Une graisse à usage général doit être appliquée sur tous les
embouts graisseurs, les roulettes, l'essieu avant, le bras de levage, l'axe d'articulation du support du manche, le mécanisme de dégagement et
toutes les surfaces portantes. Les pièces usées résultant d'une lubrification insatisfaisante ou d'aucune lubrification ne sont pas admissibles à la
garantie. Pour des instructions de lubrification, consultez la page 19.
3. Il n'est pas nécessaire de remplir ou de rajouter du fluide hydraulique dans le réservoir, sauf si une fuite externe est détectée. En cas de fuite externe
MANUEL DU PROPRIÉTAIRE

66037A 17 07/19/11
alors que le cric est toujours sous garantie, rapporter le cric dans n'importe quel magasin pour une réparation ou un remplacement
sous garantie.
IMPORTANT: Afin de ne pas endommager les joints d'étanchéité et entraîner le bris du cric, ne jamais utiliser d'alcool, de liquide pour freins ou
d'huile pour transmission dans le cric. Utiliser l’huile de chevron hydraulique AW ISO 32 ou son équivalent Unocal Unax AW 150.
4. Il incombe au propriétaire du cric de garder propres et lisibles les étiquettes du cric. Laver les surfaces externes du cric à l'aide d'un
savon doux, tout en évitant les pièces hydrauliques mobiles.
5. Une inspection visuelle du cric devrait être effectuée avant chaque utilisation. Ne pas utiliser le cric si des pièces présentent des signes de
dommages tels que des fissures, des fuites ou des pièces endommagées, déformées ou manquantes. Ne pas utiliser le cric si des
pièces sont manquantes, lâches ou ont été modifiées d'une façon quelconque. Effectuer les correctifs nécessaires avant d'utiliser le cric
à nouveau.
6. Toute modification, réparation, ou les deux, effectuée par une personne non autorisée entraînera l'annulation de la garantie.
VÉRIFICATION
Une vérification visuelle devrait être faite avant chaque utilisation du cric utilitaire, pour s’assurer qu’il n’y ait pas de conditions anormales
comme des dommages, pièces manquantes ou desserrées. Chaque cric utilitaire doit être vérifié immédiatement, par un employé d’un
centre de service du manufacturier, si accidentellement le produit a subi une charge excessive ou un choc. Tout cric utilitaire qui paraît
endommagé de quelque façon, qui semble trop usé ou qui fonctionne de manière anormale DOIT ÊTRE RETIRÉ DU SERVICE, jusqu’à ce que
les réparations nécessaires aient été effectuées à un centre de service reconnu par le manufacturier. Il est recommandé qu’une vérification
annuelle du cric utilitaire soit effectuée par un employé d’un centre de service reconnu par le manufacturier, afin de remplacer toutes pièces
défectueuses, autocollants ou étiquettes de mise en garde par des pièces de remplacement spécifiées par le manufacturier. Une liste des
centres de service reconnus est disponible auprès du manufacturier.
Une liste des installations de réparation autorisées est disponible auprès du fabricant.
ENTREPOSAGE ADÉQUAT
Il est conseillé d’entreposer le cric dans un endroit sec; toutes les roues doivent être en contact avec le sol sur une
surface relativement rigide.
DÉPANNAGE
Important : Les crics de levage sont des mécanismes autonomes qui servent à soulever des charges et non à soutenir une charge partielle
de véhicule. Conformément à normes de l’ASME-PALD, portant sur le test de soutien d’une charge : « Une charge qui ne dépasse pas la
capacité nominale…ne s’abaissera pas de plus 1/8 po (3,18 mm) la première minute, et ne s’abaissera pas de plus de 0,1875 po (4,76) au
bout de 10 minutes. » Une fuite en-deçà de cette marge est considérée normale et n’est pas considérée comme un vice de fabrication
pouvant se réclamer de la garantie.
RESPONSABILITÉ DU PROPRIÉTAIRE/UTILISATEUR
Le propriétaire et/ou utilisateur doit posséder une compréhension des directives de fonctionnement et des mises en garde du manufacturier,
avant d’utiliser ce cric utilitaire. Le personnel impliqué dans l’utilisation de cette pièce d’équipement doit être prudent, compétent, bien
entraîné et qualifié au fonctionnement sécuritaire et à l’utilisation adéquate de l’équipement, au moment de l’entretien des véhicules et de
leurs composantes. On devrait insister particulièrement sur la compréhension des renseignements touchant les mises en garde. Si l’utilisateur
ne parle pas couramment l’anglais, les directives du manufacturier et les mises en garde devraient être lues et discutées par l’acheteur /
propriétaire avec l’utilisateur dans sa langue maternelle, pour s’assurer de la bonne compréhension du contenu par l’utilisateur. Le propriétaire
et / ou l’utilisateur doit étudier et conserver les directives du manufacturier, pour référence éventuelle. Relativement aux étiquettes de mises
en garde et aux manuels de directives, le propriétaire et / ou l’utilisateur est responsable de s’assurer qu’ils soient maintenus lisibles et intacts.
Les étiquettes de remplacement et la littérature sont disponibles auprès du manufacturier.
PROBLÈME ACTION
1. L'unité ne lèvera pas la charge. Purger l'air du système hydraulique en suivant la procédure selon la
configuration.
2. L'unité ne supportera pas la charge ou est 'spongieuse'
sous la charge.
Purger l'air du système hydraulique comme mentionné ci-dessus.
3. L'unité ne lèvera pas à hauteur complète. Purger l'air du système hydraulique comme mentionné ci-dessus ou
vérifier le niveau de l'huile dans le réservoir.
4. La poignée tend à augmenter vers le haut tandis que l'unité est sous la
charge.
Pompez la poignée rapidement plusieurs fois de pousser l'huile après des
robinets à tournant sphérique dans l'unité de puissance.
5. L'unité ne fonctionne toujours pas. Veuillez communiquer avec le centre de service hydraulique
autorisé de Sunex.

66037A 18 07/19/11
GUIDE D'ENTRETIEN DE CRIC HYDRAULIQUE
MPORTANT : Les crics de service sont conçus pour le levage seulement;
toujours soutenir la charge soulevée à l’aide de support de cric.
ENTRETIEN RÉGULIER
• Mensuellementouselonlesbesoins(selonl'utilisation)
1. En utilisant un pistolet graisseur, ajoutez de la graisse par l’embout de graissage de graisse dans l'axe
de pivot du bras de levage.
(Utilisez seulement un type de graisse à usage multiple NLGI.)
2. Lubrifiez toutes les tringleries et points de pivot.
(Utilisez de la graisse blanche de lithium en jet seulement.)
3. Enlevez la poignée; lubrifiez le réceptacle de la poignée et son extrémité.
(Utilisez de la graisse blanche de lithium en jet seulement.)
4. Lubrifiez les deux roulettes arrière, les roulements à billes et les deux roues avant.
(Utilisez de la graisse blanche de lithium en jet seulement.)
5. Resserrez toute la quincaillerie accessible.
#3
#4
#4
#1 #2
#2
#3
#2
#2#2 #2
#4
#2
MODELE 66037A
CAPACITÉ DE 3-1/2 TONNES
CRIC DE SERVICE DE PLANCHER
MANUEL D'OPERATIóN

66037A 19 07/19/11
SUNEX INTERNATIONAL, INC. GARANTIT À SES CLIENTS QUE LES OUTILS DE MARQUE
SUNEX TOOLS SONT EXEMPTS DE DÉFAUTS DE MAIN D'ŒUVRE ET DE MATÉRIAU
Sunex International, Inc. réparera ou remplacera ses outils de marque Sunex Tools
®
qui ne donnent pas un service satisfaisant à cause d'un défaut
de main d'œuvre ou de matériau, selon les termes et conditions décrits ci-dessous dans les plans de garantie correspondant à ce produit spécifique.
Ce produit a une garantie de UN AN. Pendant la période de garantie, Sunex Tools
®
réparera ou remplacera, à sa seule discrétion, toute pièce ou tout
appareil dont il a été déterminé qu'il comporte un défaut de matériau ou de main d'œuvre.
Autres informations importantes sur la garantie...
Cette garantie ne couvre pas les dommages à de l'équipement ou à des outils modifiés, sujets à des abus ou à une utilisation incorrecte,
ou encore endommagés; elle ne couvre pas les réparations ou le remplacement effectué par quiconque autre que Sunex Tools®ou ses
centres de services de garantie autorisés. L'obligation qui précède constitue la seule responsabilité de Sunex Tools®en vertu de cette
garantie ou de toute garantie implicite; et en aucun cas Sunex Tools®ne pourra être responsable pour des dommages indirects ou
consécutifs. Remarque : Certaines juridictions ne permettent pas l'exclusion ou la limitation des dommages indirects ou consécutifs; la
limitation ou l'exclusion ci-dessus pourrait donc ne pas s'appliquer à votre cas. Retourner l'équipement ou les pièces à Sunex Tools®,
ou à un centre de service de garantie autorisé, port prépayé. S'assurer d'inclure votre nom, votre adresse, une preuve de la date d'achat
et la description de la défaillance présumée. Veuillez adresser par écrit toutes vos questions sur le service de garantie à Sunex Tools®.
Cette garantie donne à l'acheteur des droits juridiques spécifiques ainsi que certains autres droits qui peuvent varier selon la juridiction.
Après échéance de la garantie de remplacement direct d'un an, certaines pièces de service seront disponibles à l'achat par l'entremise
des options de services normaux de Sunex Tools®.
MODELE 66037A
CAPACITÉ DE 3-1/2 TONNES
CRIC DE SERVICE DE PLANCHER
gARANTIE LIMITÉE
DIRECCIóN A EMBARCARSE:
Sunex Tools
315 Hawkins Rd.
Travelers Rest, South Carolina 29690
DIRECCIóN DE CORREOS:
Sunex Tools
P.O. Box 1233
Travelers Rest, South Carolina 29690
