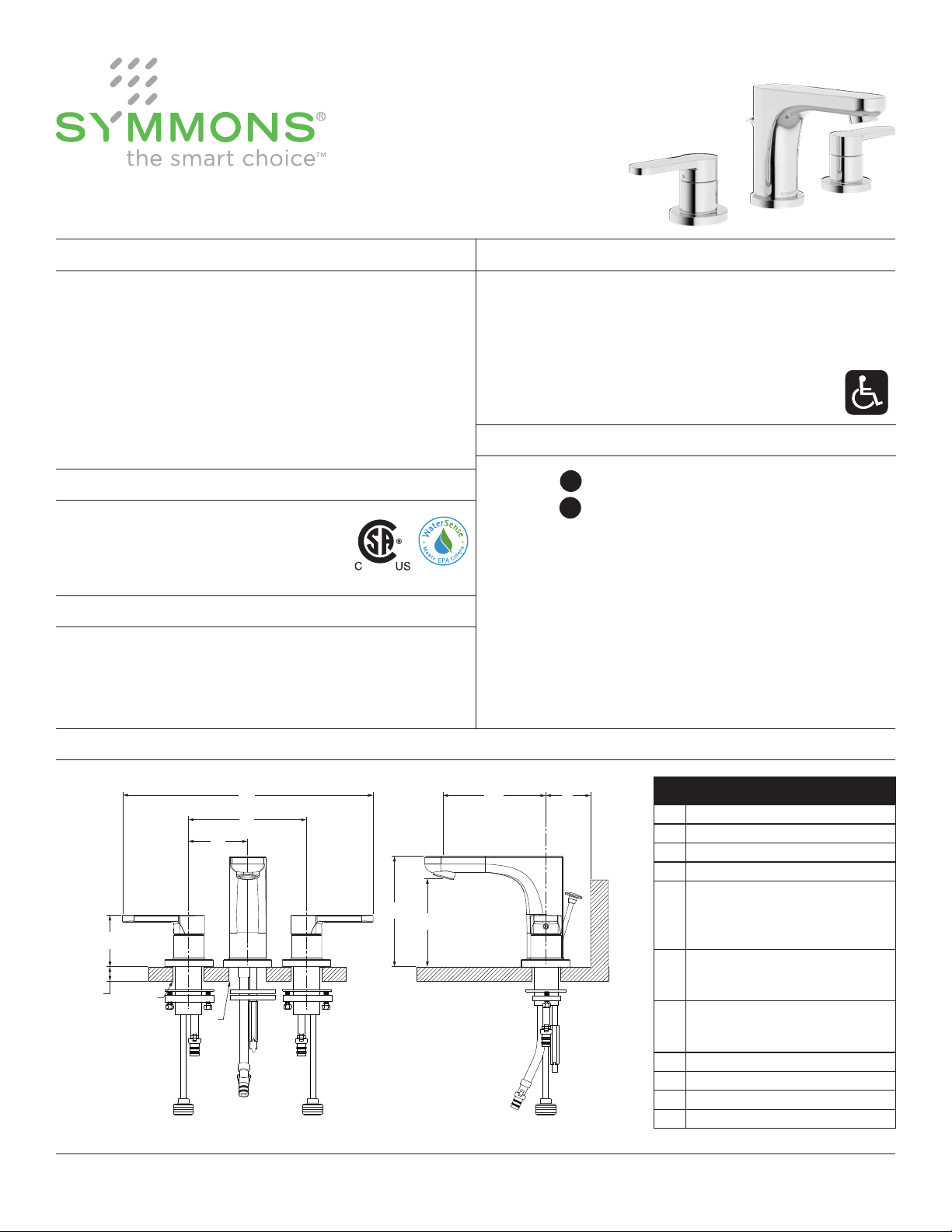

Symmons Identity SLW-6710-1.5 Manual

Identity™
WARNING: This product can expose you to chemicals
including lead, which is known to the state of California to
cause cancer, birth defects, or other reproductive harm.
For more information, go to www.P65Warnings.ca.gov.
Model Numbers
Two Handle Widespread Lavatory Faucet
Operation & Maintenance Manual
SLW-6710-1.5, SLW-6712-1.5
Two handle widespread lavatory faucet features 8"-16"
mount, ceramic cartridges, 1/2" IPS inlet connections,
50/50 pop-up drain assembly and standard 1.5 gpm
(5.7 L/min) aerator. Faucet constructed from brass, plated
in standard polished chrome nish.
Specification
SLW-6710-1.5
Two Handle Widespread Lavatory Faucet
SLW-6712-1.5
Two Handle Widespread Lavatory Faucet with lift
rod and 50/50 pop-up drain assembly
Dimensions
Measurements
A 13-1/2", 343 mm
B 8", 203 mm
C 4", 102 mm
D (2x) 2-1/8", 54 mm
EDeck Thickness Ref. Min. 5/8", 16 mm
Max. 1-3/8", 35 mm
F
(2x) Hole Size
Min. Ø 1-1/4", 32 mm
Max. Ø 1-1/2", 38 mm
G
Hole Size
Min. Ø 1-3/8", 35 mm
Max. Ø 1-5/8", 41 mm
H4-5/16", 110 mm
I2", 51 mm
J4-5/8", 117 mm
K3-5/8", 92 mm
Note: Dimensions subject to change without notice.
Modifications
Note: Append appropriate -sufx to model number.
-0.5 0.5 gpm (1.9 L/min) aerator
-1.0 1.0 gpm (3.8 L/min) aerator
-Delete
Suffix 1.5 2.2 gpm (8.3 L/min) aerator
-MP Metal pop-up drain in place of standard
-STN Satin Nickel finish
-VP Vandal resistant aerator
CG
CG
Warranty
Limited Lifetime - to the original end purchaser in
consumer/residential installations.
5 Years - for industrial/commercial installations.
Refer to www.symmons.com/warranty for complete
warranty information.
Compliance
-ASME A112.18.1/CSA B125.1
-NSF/ANSI 61.9, NSF/ANSI 372
-WaterSense 1.5 gpm & 1.0 gpm Certied by
CSA Group
AA
KK
JJ
BB
HH
EE
DD
FF
GG
II
CC

2
*Note: Append -STN to part number for Satin Nickel
nish.
Replacement Parts
Item Description Part Number
A Lift Rod RL-286*
B
C
Handle
Set Screw RL-287*
F
Aerator Kit (2.2)
Aerator Kit (1.5)
Aerator Kit (1.0)
Laminar Flow Kit (2.2)
Laminar Flow Kit (1.5)
Laminar Flow Kit (1.0)
Laminar Flow Kit (0.5)
Vandal Proof Kit (2.2)
Vandal Proof Kit (1.5)
Vandal Proof Kit (1.0)
Vandal Proof Kit (0.5)
LN-15*
FLR-110-1.5*
FLR-110-1.0*
RL-019-2.2*
RL-019-1.5*
RL-019-1.0*
RL-019*
RL-315-2.2*
RL-315-1.5*
RL-315-1.0*
RL-315-0.5*
H Hot Cartridge RL-075
I Cold Cartridge RL-076
L
M
O
Mounting Hardware,
Spout RL-123
R
S
U
Mounting Hardware,
Valve Body RL-211
V50/50 Pop-Up
Drain Assembly RL-223*
Tools Required
Adjustable Wrench
Allen Wrench (3/32")
Plumber Putty
Plumber Tape
PLUMBER
PUTTY

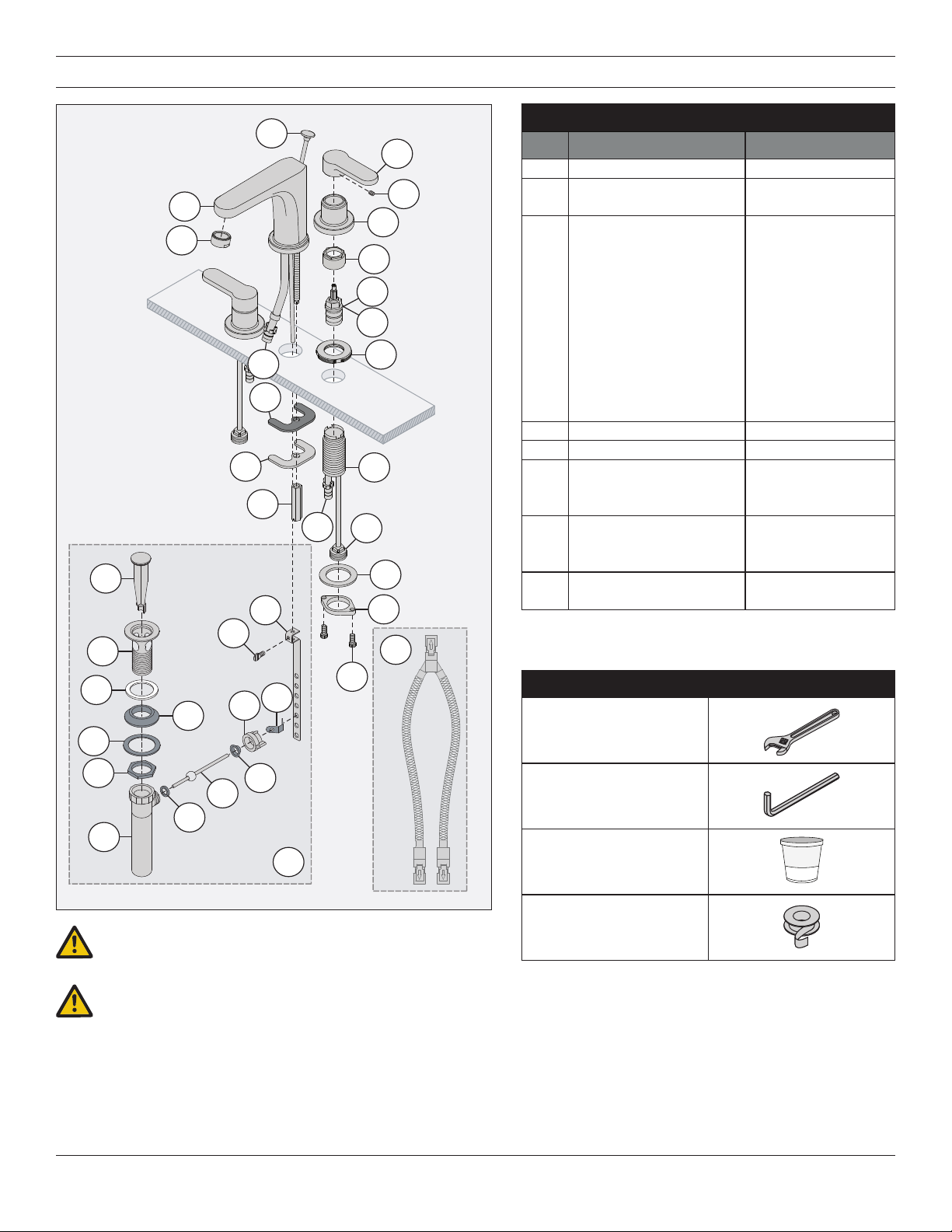

Parts Breakdown
V
V1
V2
V3
V5
V6
V7
V4
V8
V9
V11
V10
V12
V14
V13
T
C
A
DE
F
G
J
L
MN
K
O
U
Q
R
S
P
H
I
B
If replacing an older faucet ensure water supply is
turned OFF before removing, then turn faucet control
valve ON to relieve water pressure.
DO NOT use pipe dope or thread sealant on drain
assembly, or any plastic threaded components.

3

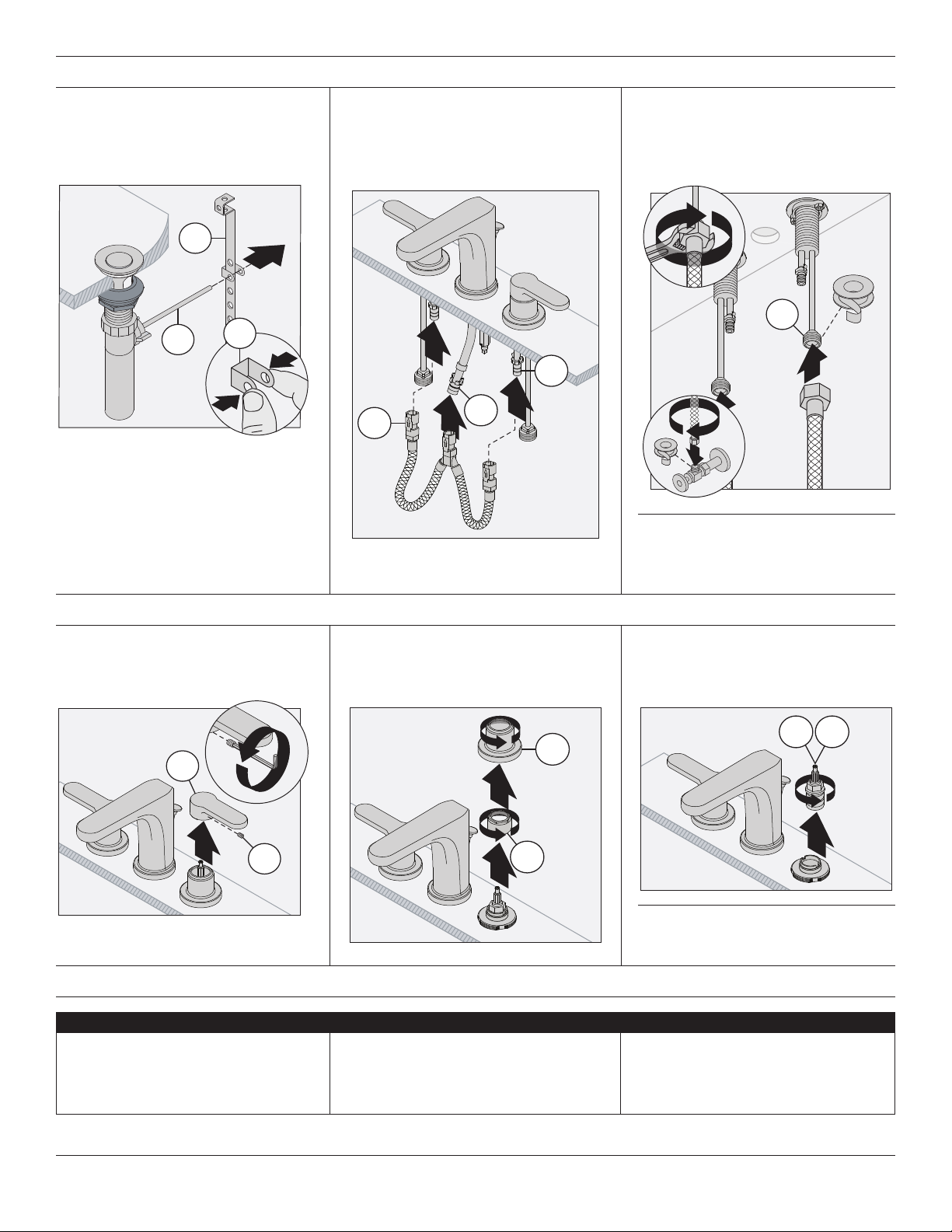

Installation
1
3
2
V1
V2
V7 ROD INLET
2) Turn tail piece (V7) and ange (V2)
so rod inlet is facing toward faucet.
Pull assembly down into drain hole.
Secure hardware from below sink.
Install stopper (V1) in the removable
or non-removable position.
1) Seat ange (V2) into sink. Install
gasket (V4), washer (V5) and nut (V6)
onto ange from below sink, but do
not secure nut. Screw on tail piece (V7)
and hand tighten.
2
2
3
1
V2
V3
V5
V6 V7
V4
OPTIONAL
PLUMBER
PUTTY
3) Attach inner washer (V8), pivot
rod (V9) and outer washer (V10) to
tail piece (V7). Hand tighten rod
nut (V11) to secure pivot rod (V9).
1
V7
V8
V9
V11
V10
N
4) Insert valve bodies (N) through sink
holes.
5) Install washer (R) and mounting
nut (S) to valve body (N). Secure
with screws (U).
1
N
R
S
U
6) Insert spout body (D) through sink
hole. Attach rubber washer (L)
and metal washer (M) to threaded
rod on spout body. Secure with
mounting nut (O).
L
1
D
2
M
3
O
7) Connect lift rod (A) to clevis strap (V13)
and secure with thumb screw (V14).
A
V13
1
2
V14

Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Phone: [phone] ■ Fax: [phone]
Copyright © 2019 Symmons Industries, Inc. ■symmons.com ■[email protected] ■ZV-3206 REV D ■ 090519

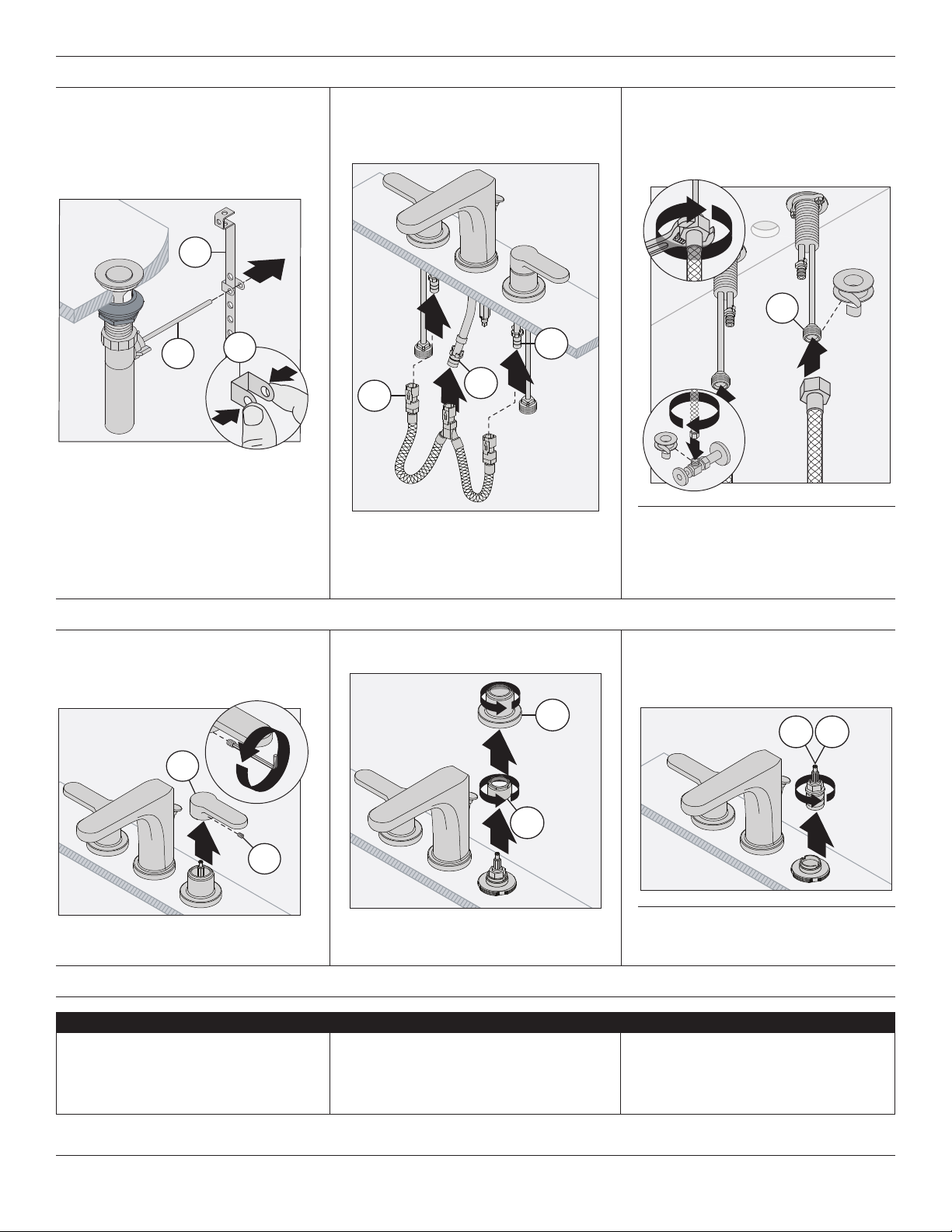

Installation
8) Insert pivot rod (V9) through spring
clip (V12) and clevis strap (V13).
Secure with spring clip (V12).
Adjust linkage if necessary.
9) Connect hoses (T) to spout and
valve body water connections
(K and P).
Maintenance
1) Turn off water supply. Loosen and
remove the handle set screw (C)
and handle (B).
2
C
B
1
3) Remove cartridge (H and/or I)
and inspect for debris. Replace
cartridge if necessary.
4) Install cartridge following steps
1 & 2 in reverse.
H I
Problem Cause Solution
Finish is spotting. Elements in water supply may cause
water staining on nish.
Clean nished trim area with a soft
cloth using mild soap and water or a
non-abrasive cleaner and then quickly
rinse with water.
Troubleshooting Chart
1
V9
2
2
V12
V13
1
T
1
11
K
P
10) Using a wrench, attach supply
lines to IPS inlet connections (Q)
and shut off valves. DO NOT
overtighten.
1
1
2
3
4
Q
11) Turn on water supplies. Remove
aerator (F) and ush lines free of
debris. Check for leaks.
2) Remove escutcheon (E) and nut (G).
2
E
1
G
