System Build 7367401PCOM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B347367401PCOM3
7367401PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP

B347367401PCOM3

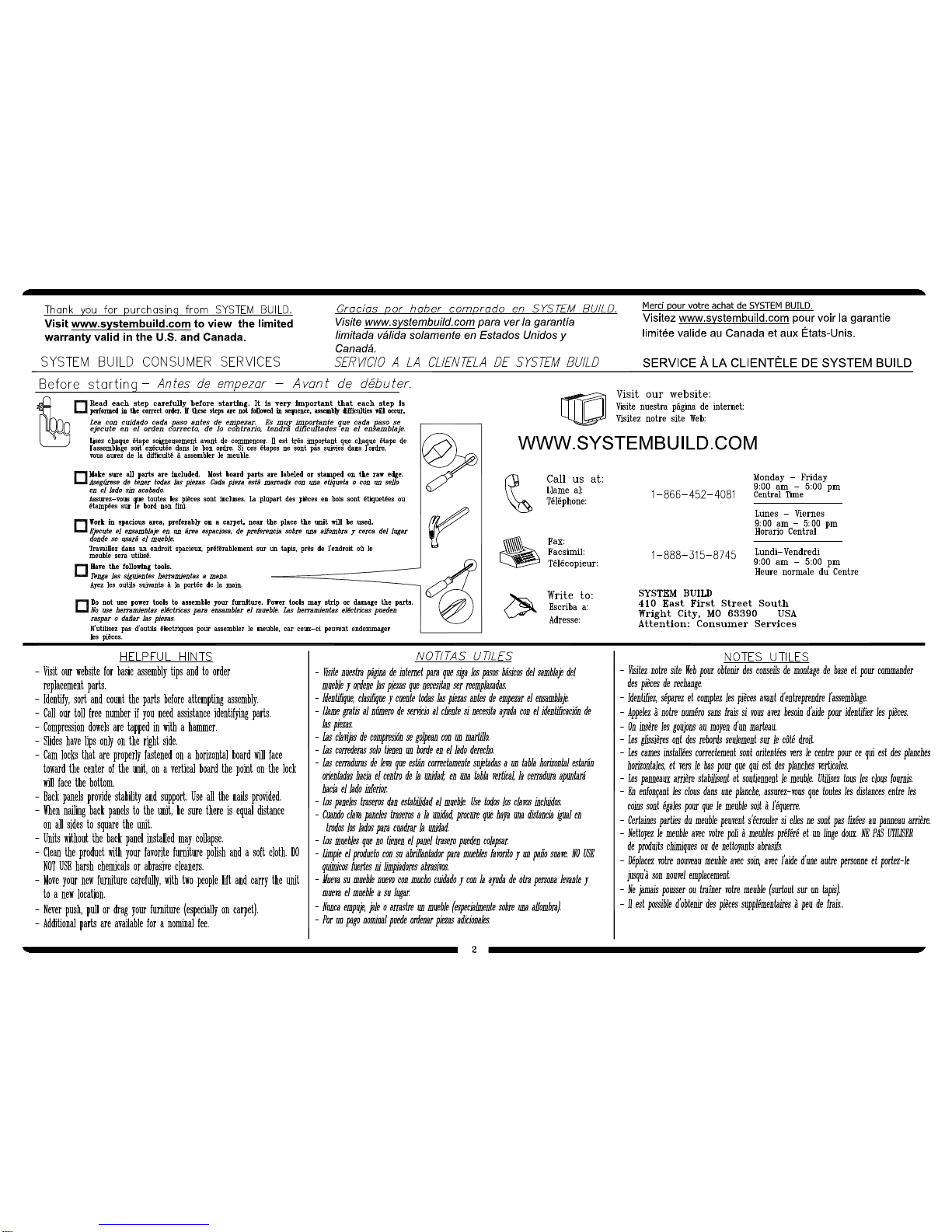

3 /24
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
left panel
panel izquierdo
panneau gauche
37367404011
right panel
panel derecho
panneau droit
37367404021
small drawer front
pequeño cajon del frente
devant du petit tiroir
37368403051
small drawer back
pequeño cajon trasero
dos du petit tiroir
37368302080
drawer bottom
cajon inferiore
fond de tiroir
37368302140
back panel
panel trasero
panneau arriere
K73671500
AB
C
D
E
F
G
H
M
2 doors
2 puertas
2 porrtes
37367403160
top
cime
dessus
37368404030
bottom
fondo
fond
37367404040
adjustable shelf
estante ajustable
tablette regable
37367404150
small left drawer side
pequeño cajon de los lado izquierdo
côté du petit tiroir gauche
37368302061
small right drawer side
pequeño cajon de los lado derecho
côté du petit tiroir droit
37368302071
drawer brace
carril cajon
rail tiroir
37368000130
N
O
P
Q
x 4 12
#A12210
1/2" pan head
cabeza redondo 1/2"
tête ronde
x
2
8
cam bolt
#A22510
perno de leva
boulon de came
x
#A22570
cam lock
cerradura de leva
serrure de came
18
This piece is paperboard construction. It is not made from wood but
is required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho de
madera, pero se requlere para la asamblea de su unidad.
Cette pièce est de construction en carton. Elle n'est pas fabriquée
de bois, mais nécessaire pour l'assemblage de votre meuble.

B347367401PCOM3
4 /24
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
x834
#A21110
nail
clavo
clou
x
72
#A21520
compression dowel
clavija de compresion
goujon de compression
1-1/8" pan head
1-1/8"cabeza redondo
1-1/8" vis
#A12930
x
4
6
x
5
8
#A12420
5/8" pan head
cabeza redondo 5/8"
tête ronde 5/8"
tète plate 1 3/4"
cabeza plano 1 3/4"
1 3/4" flat head
x
#A13410
94
x 10 6
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x11 6
#A17400
7/8" machine screw
tornillo 7/8"
vis 7/8"
#A56100 1
x 14
glissière de tiroir
equipo o juego de la diapositiva de cajon
drawer slide kit
#A52395 3
x
12
poignée
tirador
handle
x
15 1
#A84050

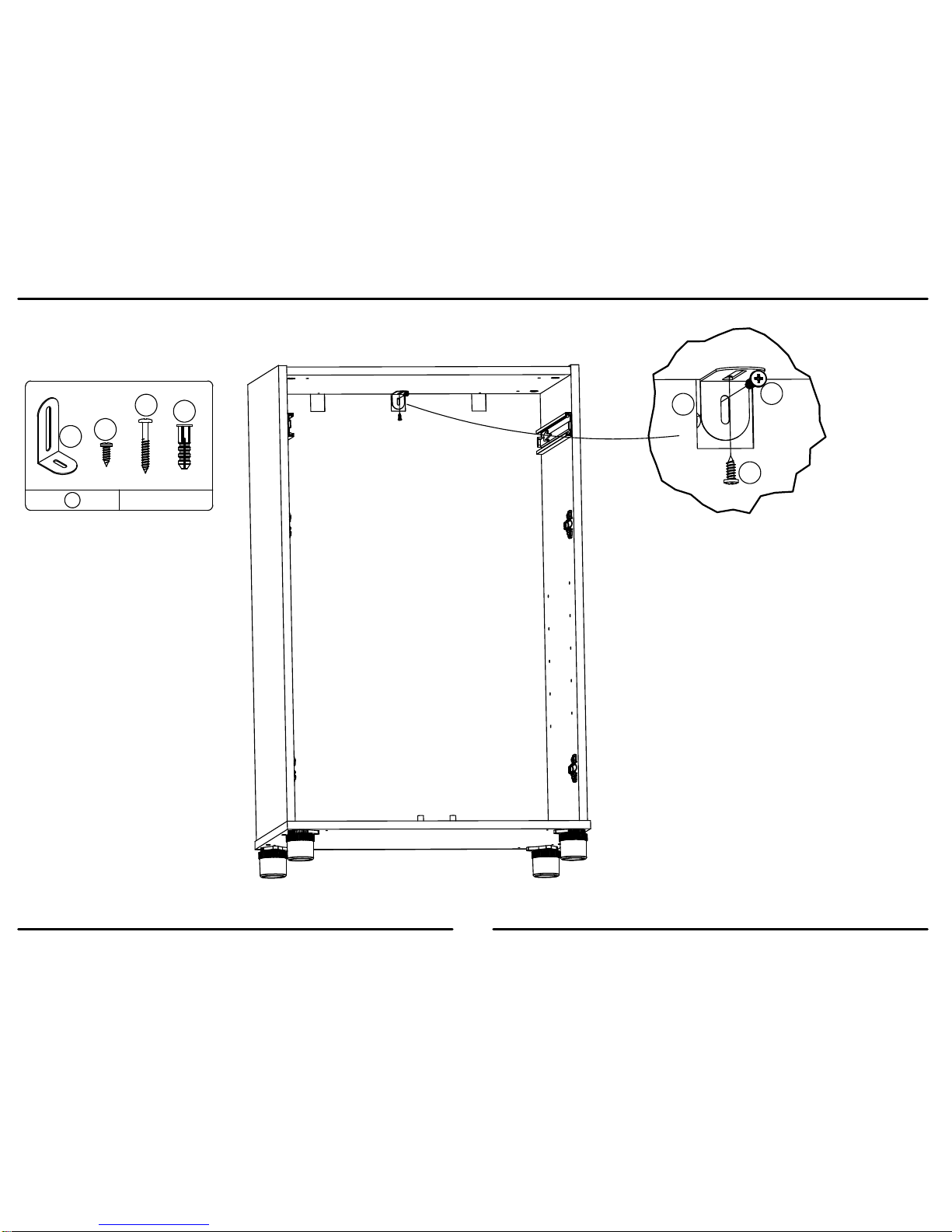

safety bracket kit
juego del soporte de seguridad
ensemble de courroie de sécurite
x
16 4
#A65700
hinge
bisagra
charniere
15a 15b
15c 15d
x
17 2
#A89020
bumper
el parachoques
le pare-chocs tète plate 5/8"
cabeza plano 5/8"
5/8" screw
x
#A11160
18 2
Please sort out all hardware for ease of assembly. Please notice the difference in
screws #4 & #5. These two can be easily mixed up.
Arregle por favor todo el hardware para la facilidad de la asamblea. Note por favor la
diferencia en los tornillos #4; y #5. Estos dos se pueden mezclar fácilmente para arriba.
Veuillez trier toutes les pièces pour faciliter l'assemblage. Remarquez la différence entre
les vis #4 et #5. Ces deux vis peuvent être facilement mélangées.
x19 4
#A80250
shelf support
soporte de tablero
support de la tablette
x
13 4
#A44140
adjustable foot
pie ajustable
patte réglable

B347367401PCOM3
5 /24
?? www.ameriwood.com ??
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1

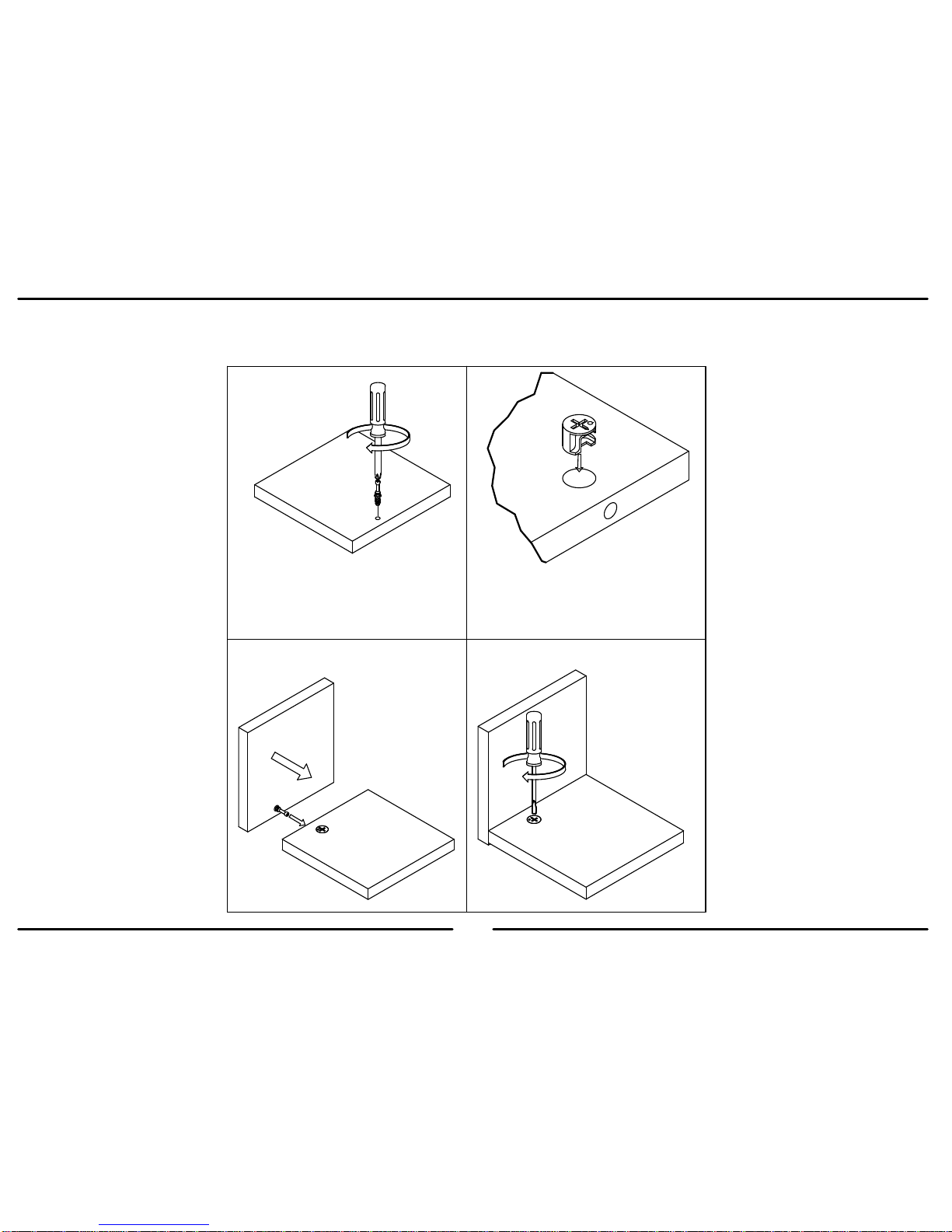

This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus

1
B347367401PCOM3
6 /24
?? www.ameriwood.com ??

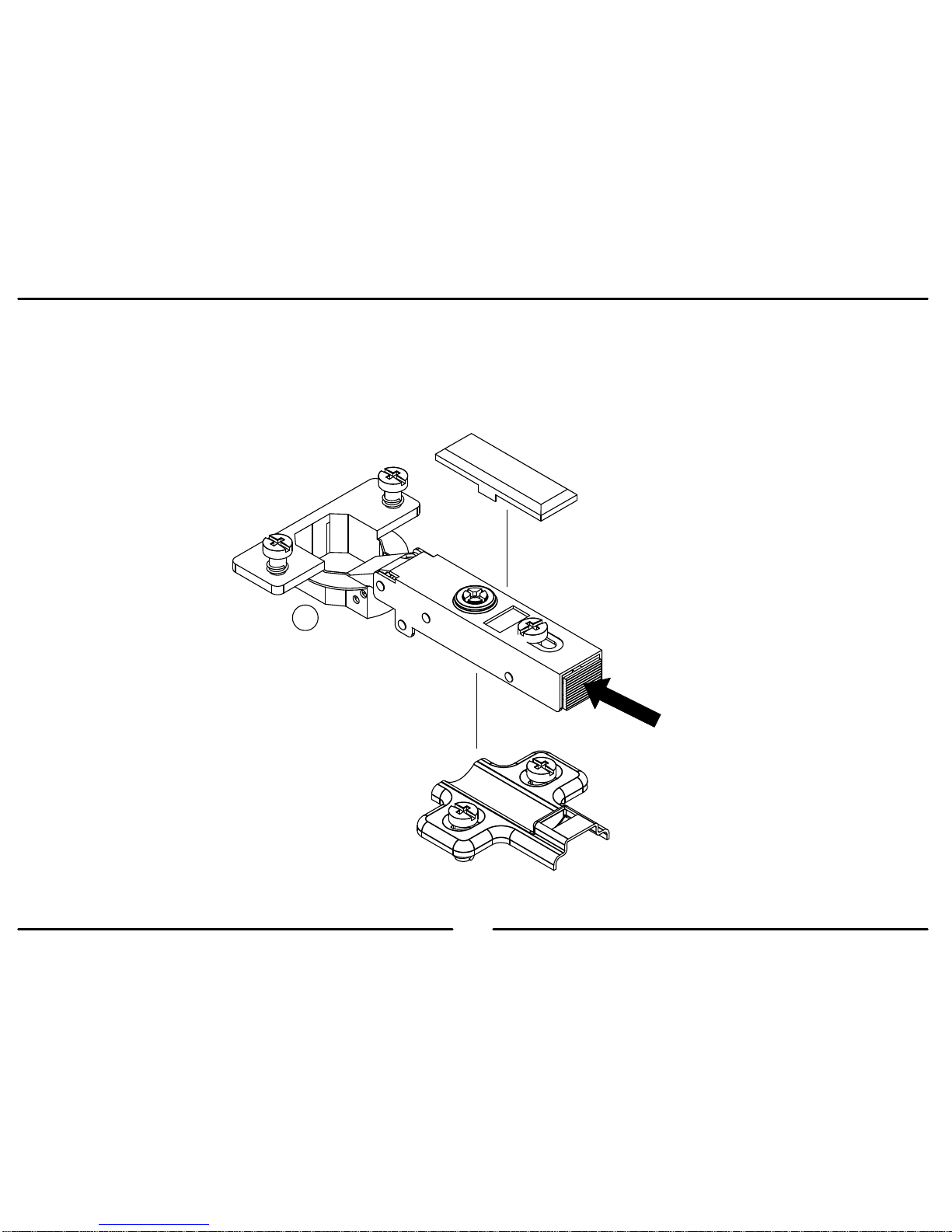

Separate the hinge plate by pressing the hinge release at the end of the hinge arm.
Remove the hinge cover from the hinge arm.
Separe la placa de la bisagra presionando la bisagra en el extremo del brazo de la bisagra.
Quite la cubierta de la bisagra del brazo de la bisagra.
Séparez la plaque de charnière en appuyant sur le déclencheur de la charnière à l'extrémité du bras de la charnière.
Enlevez le couvre-charnière du bras de la charnière.
hinge cover
bisagra de la cubierta
couvre-charnière
hinge plate
placa de la bisagra
plaque de charnière
Press to release hinge plate.
Presione para soltar la placa de la
bisagra.
Appuyez pour dégager la plaque de
charnière.
16

2
B347367401PCOM3
7 /24
?? www.ameriwood.com ??
release lever
liberación de la palanca
levier de dégagement
inner slide
diapositiva interna
glissière intérieure
middle slide
diapositiva media
glissière du centre
outer slide
diapositiva externa
glissière extérieure
Use this hole.
Utilice este agujero.
Utilisez ce trou.
access holes
agujeros de acceso
trous d'accès

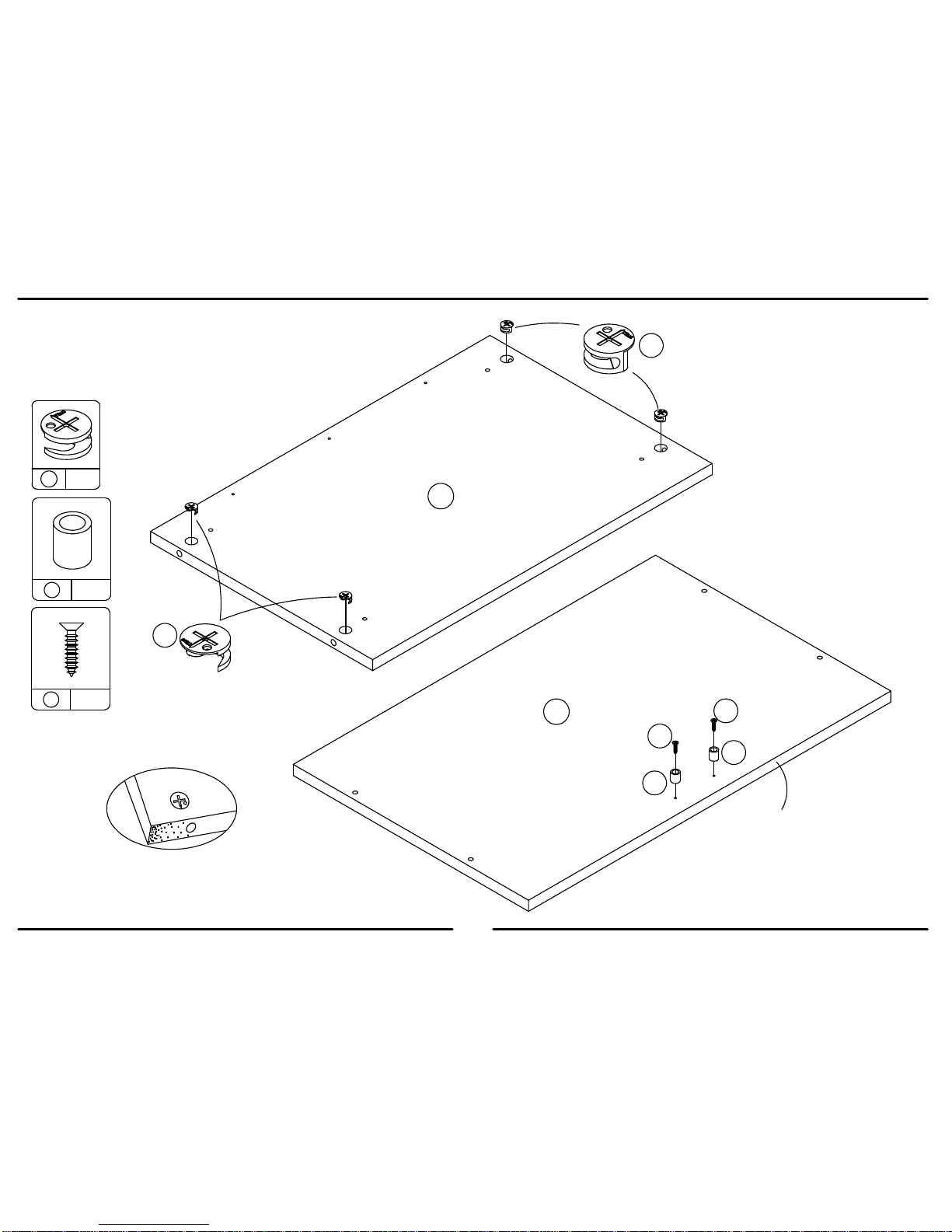

Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
A
B
14 4
14

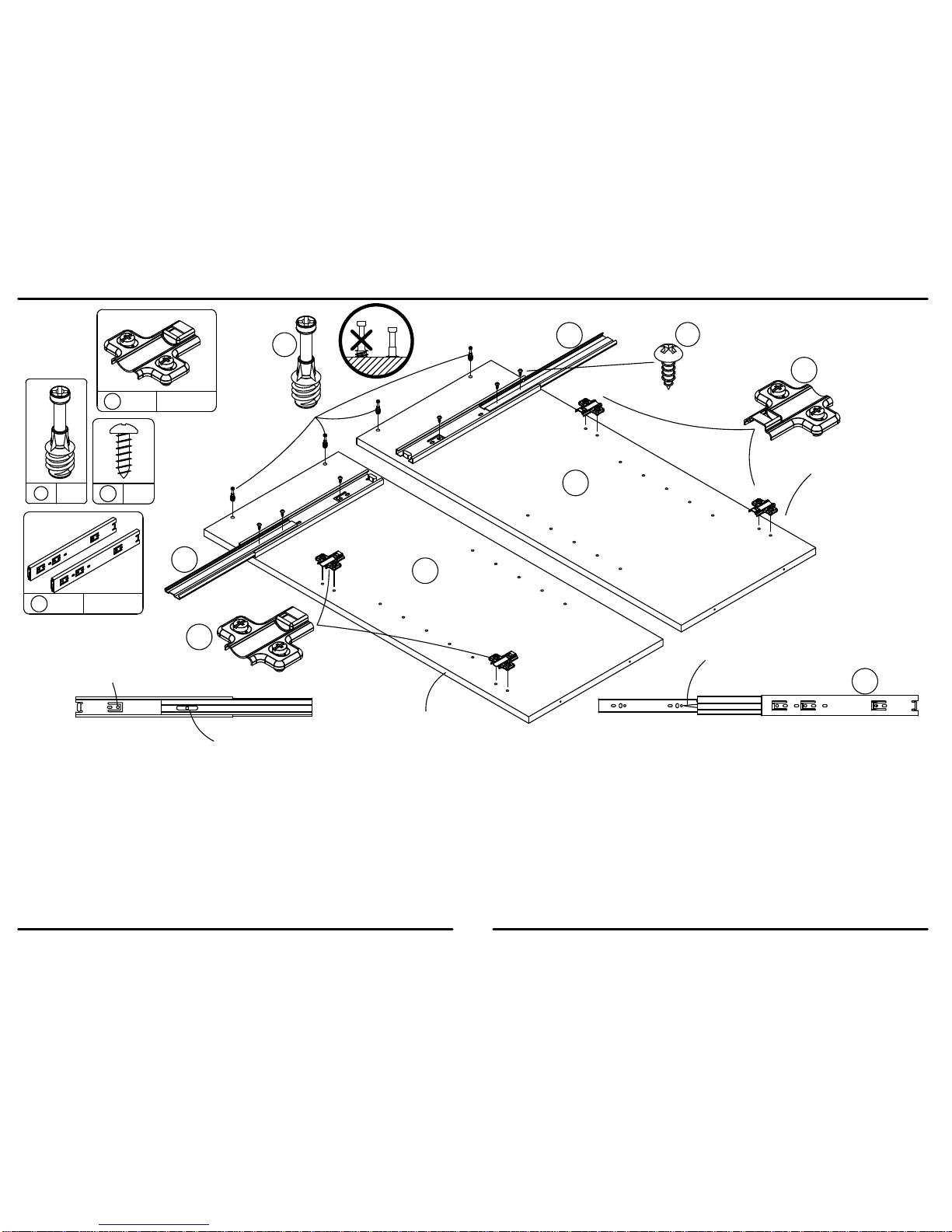

Locate the slide kit (14). Extend the slides as shown and press the release lever to remove the inner slide. Set the inner slides aside for later. Start by attaching the slides
to the panels at the rear of the slide. While sliding the middle slide locate the holes in the panels with the access hole in the middle slide and fasten with screws (4) as
shown.
Localice el juego de la guía diapositiva (14). Extienda los lados como se muestran y presione la palanca de liberación para quitar la guía diapositiva interna. Fije las
diapositivas internas a un lado para más adelante. Comience uniendo las diapositivas a los paneles en la parte posterior de la diapositiva. Mientras que desliza la
diapositiva media localice los agujeros en los paneles con el agujero de acceso en la diapositiva media y sujete con los tornillos (4) como se muestra.
Repérez le kit de glissières (14). Allongez les glissières comme montré et pressez le levier de dégagement pour enlever la glissière intérieure. Placez les glissières
intérieures de côté pour plus tard. Commencez en fixant les glissières sur les panneaux à l'arrière de la glissière. Tout en faisant glisser la glissière du centre, repérez
les trous dans les panneaux avec le trou d'accès dans la glissière du centre et fixez avec les vis (4) comme montré.
16
16
4 6x
x 14 1
x 16 4
14
x
2
4
2

3
B347367401PCOM3
8 /24
?? www.ameriwood.com ??
x
17 2
x
18 2
17
17
18
18
Finished Edge
Borde Acabado
Bord Fini
C
D
1
1
x
14

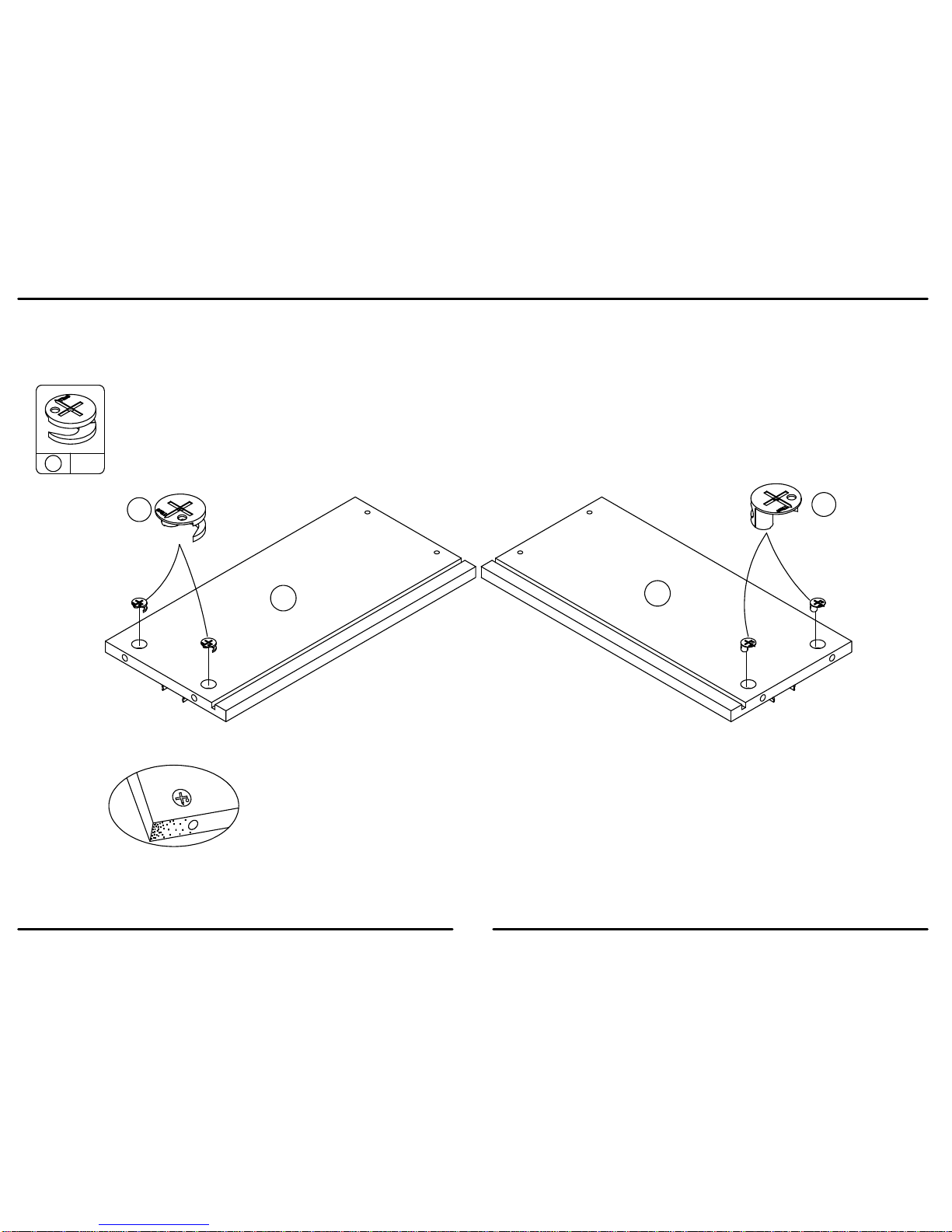

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME

4
B347367401PCOM3
9 /24
?? www.ameriwood.com ??
Finished Edge
Borde Acabado
Bord Fini
A
CB
D
9
9
x 4
1st
2nd
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER

5
B347367401PCOM3
10 /24
?? www.ameriwood.com ??
65
13
5
x
5
8
x 6 4
x
13 4

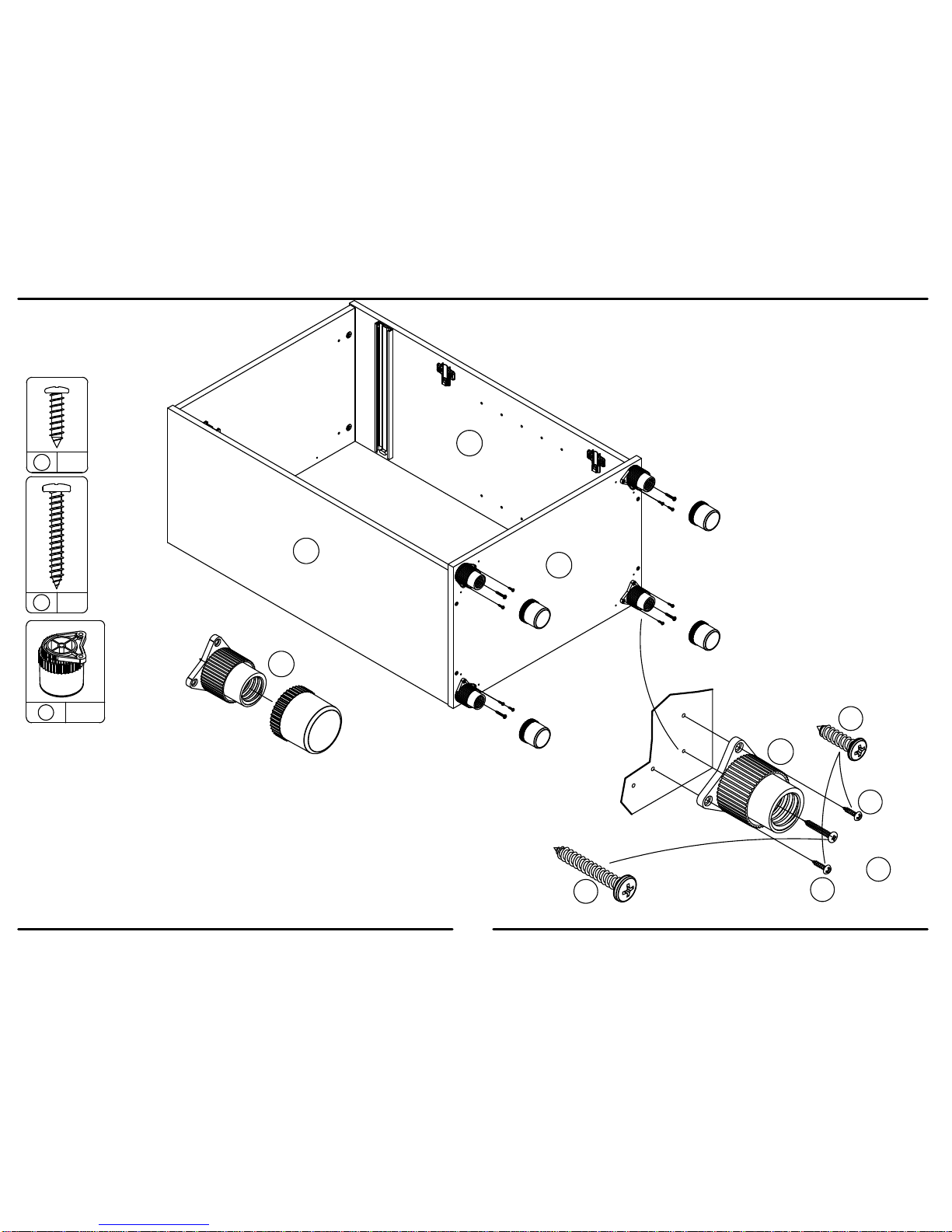

Unscrew the two piece foot as shown. After top part of foot is attached to bottom
shelf, screw on bottom part of foot. Be sure all four are level with each other.
Desatornille el pie de dos piezas como se muestra. Después de que la parte
superior del pie se una al estante inferior, atornille en la parte inferior del pie.
Esté seguro que los cuatro son nivelados el uno con el otro.
Dévissez la patte en deux parties comme montré. Après avoir fixé la partie
supérieure de la patte à la tablette inférieure, vissez la partie inférieure de la
patte. Assurez-vous que les quatre pattes sont au niveau entre elles.
6
5
13
A
B
D

6
B347367401PCOM3
11 /24
?? www.ameriwood.com ??

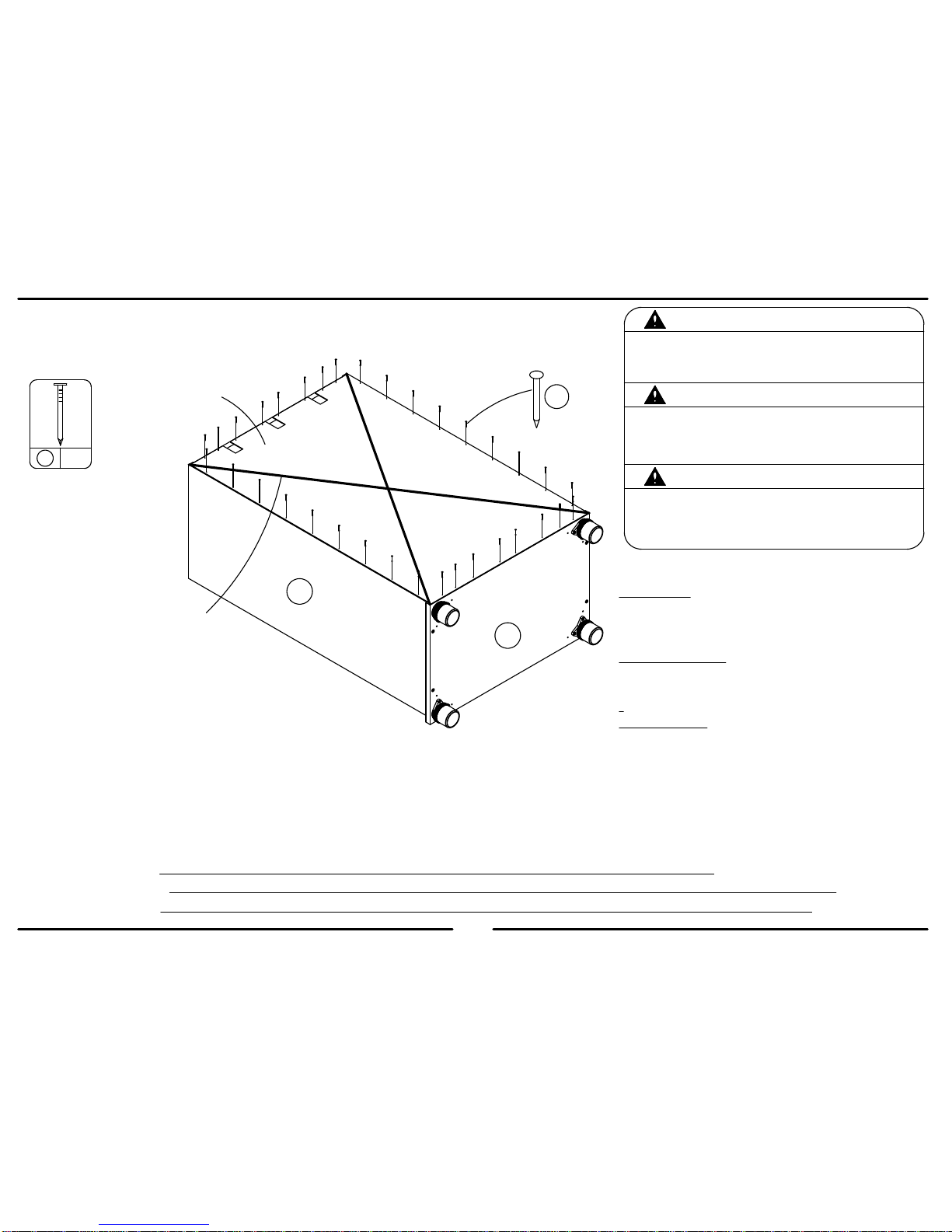

Flush the edge of the back panel with the bottom edge of the bottom shelf. Align squarely and nail straight through into back edges.
Alinie el borde del panel trasero con el borde inferior del estante inferior. Alinee en ángulo recto y clave derecho dentro o en los bordes traseros.
Alignez le bord du panneau arrière avec le bord inférieur de la tablette inférieure. Alignez à égalité et enfoncez les clous perpendiculairement dans les bords arrière.
Finished Edge
Borde Acabado
Bord Fini
product collapse, and/or serious injury.
Por favor asegúrese que las Parte de atrás se atan
firmemente. Todos los clavos deben manejarse en las
partes recto y deben apretarse firmemente. El fracaso para
hacer para que podría causar inestabilidad, derrumbamiento
del producto, y/o la lesión seria.
S’il-vous-plaît assurez-vous que les PANNEAUX
ARRIÈRES sont attachés solidement. Tous les clous
doivent être enfoncés perpendiculairement et solidement
dans les parties. Sinon le meuble peut devenir instable,
s’effondrer subitement et/ou causer des blessures graves.
tightened firmly. Failure to do so could cause instability,
All nails must be driven into the parts straight and
Please make sure that the Backs are attached securely.
ADVERTENCIA
AVERTISSEMENT
WARNING
raw surface
superficie cruda
surface crue
8x34
B
D
8
CAUTION:
When turning unit over to attach back panel,
the slides will slide out.
PRECAUCIÓN:
Al dar la vuelta a la unidad para unir el panel
trasero de la diapositiva resbalará hacia fuera.
ATTENTION:
Lorsque vous retournerez le meuble pour fixer
le panneau arrière, la glissière va glisser.
Assure that the unit is square.
Distance from corner to corner must be
equal as shown.
Asegura que el unidad es cuadrada.
Distancia de esquina a esquina debe
ser igual como se muestra por favor.
Assurez-vous que le meuble està
égalité.
La distance de coin en coin doit être
égale comme montré.
IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY.
IMPORTANTE!  EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE.
IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET DOIT ÊTRE INSTALLÉ CORRECTEMENT.
Carefully place unit on its front side.
Con cuidado, coloque la unidad sobre su parte frontal.
Placez soigneusement le meuble sur son devant.

7
B347367401PCOM3
12 /24
?? www.ameriwood.com ??
4 6x
Finished Edge
Borde Acabado
Bord Fini
Inner slide removed from step 2.
Diapositiva interna quitada del paso 2.
Glissière intérieure enlevée à l'étape 2.
4
FG
14 14

8
B347367401PCOM3
13 /24
?? www.ameriwood.com ??
FG
11
x
14
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME

9
B347367401PCOM3
14 /24
?? www.ameriwood.com ??

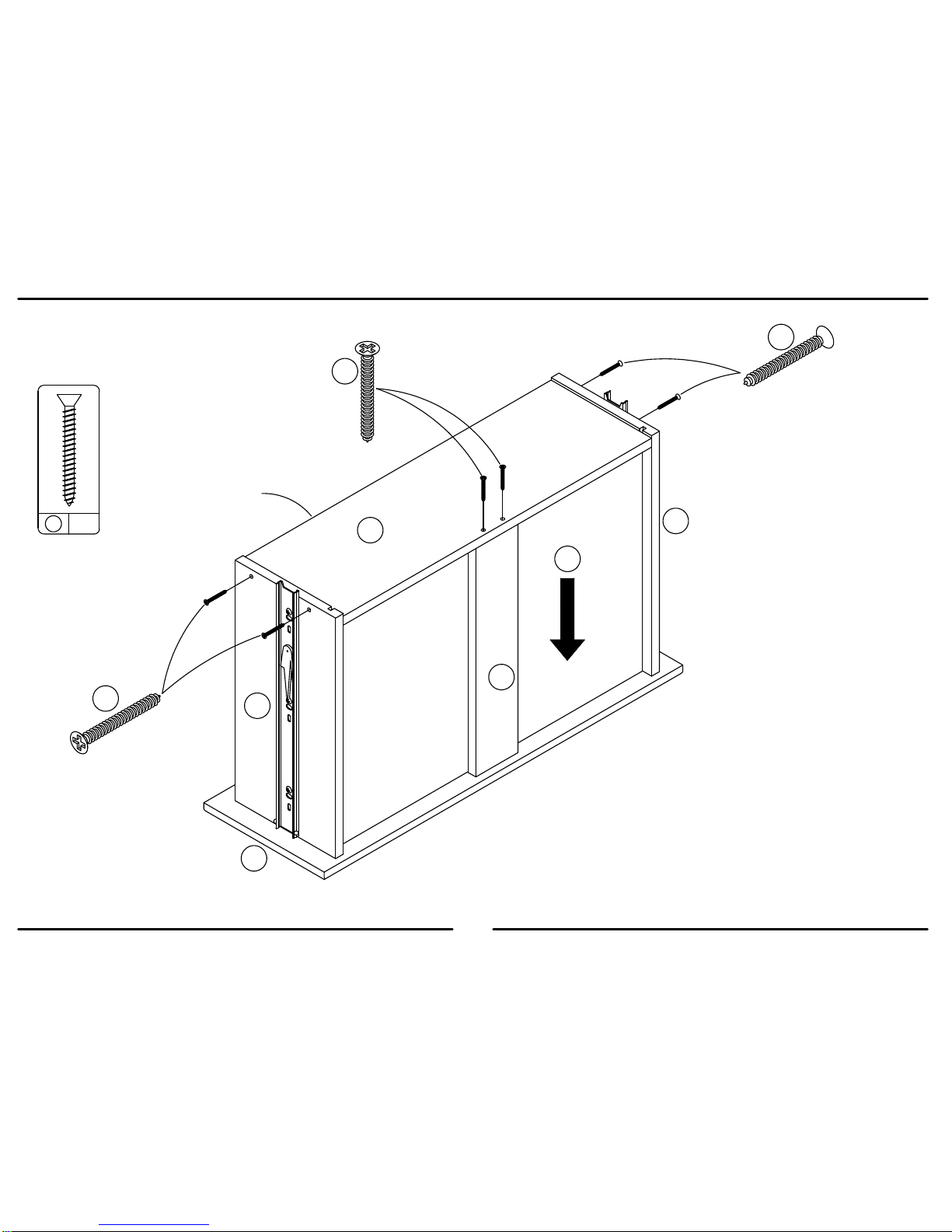

x
72
E
M
7
Approx.
7/16"
7
x
2
4
2

10
B347367401PCOM3
15 /24
?? www.ameriwood.com ??
F
M
G
E
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER

11
B347367401PCOM3
16 /24
?? www.ameriwood.com ??
10
10
x 10 6
10
Finished Edge
Borde Acabado
Bord Fini F
N
M
H
G
E

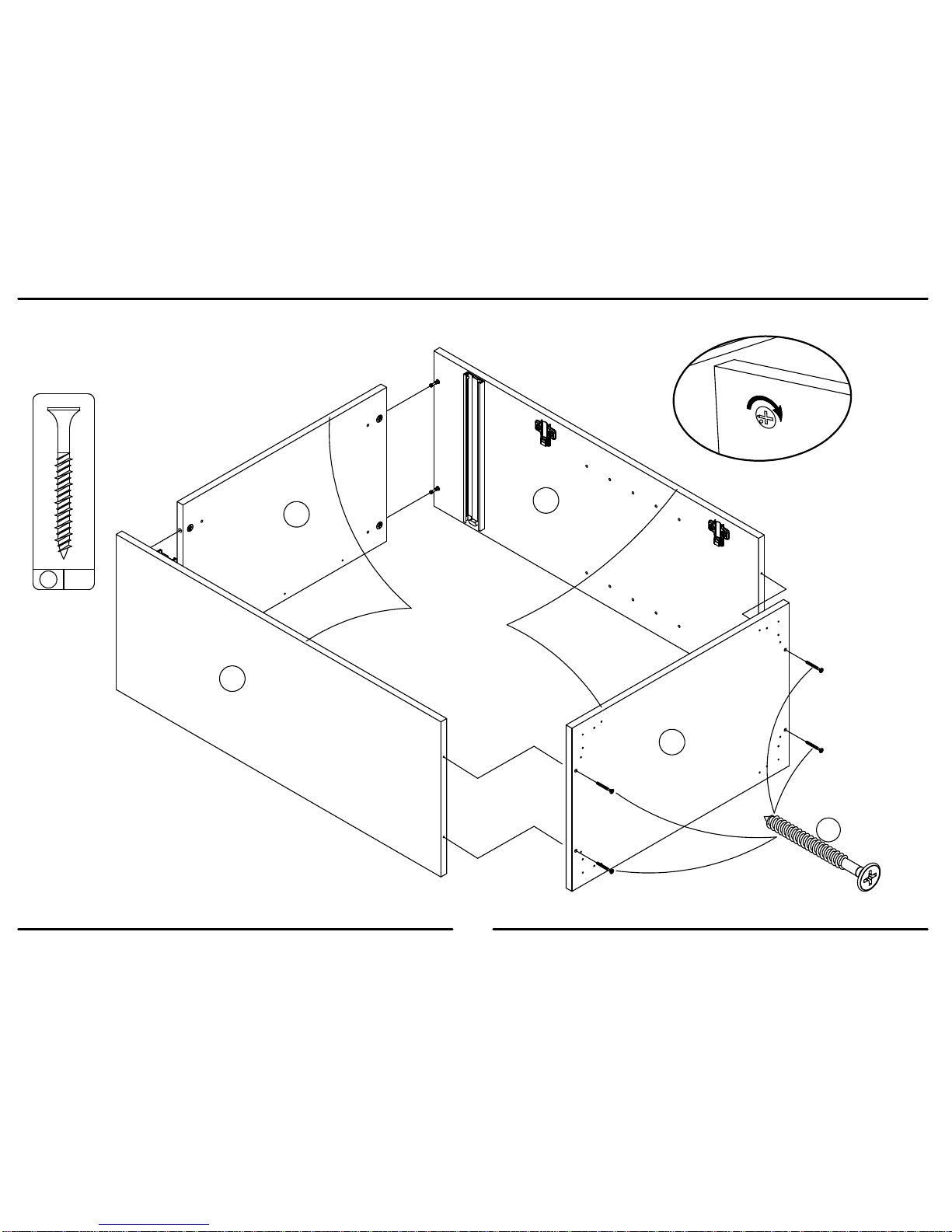

Insert the drawer bottom (N) into the groove in the
drawer sides (F&G). Position the small drawer
back (H) as shown and attach with six screws (10).
Inserte el cajón de la parte inferior (N) en el surco del cajón (F & G).
Coloque la pequeña parte posterior del cajón (H) como se muestra y
únela con seis tornillos (10).
Insérez le fond du tiroir (N) dans la rainure sur les côtés du tiroir (F & G). Positionnez
le dos du petit tiroir (H) comme montré et fixez avec six vis (10).

12
B347367401PCOM3
17 /24
?? www.ameriwood.com ??
x
12
1
x11 2
11
12

13
B347367401PCOM3
18 /24
?? www.ameriwood.com ??
x11 4
x
12
2
x 16 4
11
12
11
16
16
P
x2

14
B347367401PCOM3
19 /24
?? www.ameriwood.com ??
Position your cabinet in your
desired location. Using the safety
bracket kit, anchor your cabinet to
a solid part of the wall. A wall
anchor is included with the safety
bracket kit if needed. There are
three locations in the back panel
for the wall bracket.
Please Note: If you plan on
mounting one of the separate work
surfaces that can be purchased,
you may want to wait until the work
surface is mounted to attach safety
bracket.
x
15 1
15a 15b
15c 15d 15a
15b
15c
Coloque su gabinete en el lugar deseado.
Usando el equipo del soporte de seguridad, ancle
su gabinete a una pieza sólida de la pared. Un
ancla de pared se incluye con el equipo del
soporte de seguridad si está necesita. Hay tres
localizaciones en el panel trasero para el soporte
de la pared. Observe por favor: Si usted planea
en el montaje uno de las superficies de trabajo
separadas que pueden ser compradas, usted
puede querer esperar hasta que la superficie de
trabajo se monte para unir el soporte de
seguridad.
Positionnez votre armoire à l'endroit désiré. En
utilisant le support de sécurité, ancrez votre
armoire dans une partie solide du mur. Un
ancrage mural est inclus avec le support de
sécurité si nécessaire. Il y a trois endroits dans le
panneau arrière pour la fixation murale.
S.V.P. notez: Si vous prévoyez monter une des
surfaces de travail distinctes qui peuvent être
achetées, il sera préférable d'attendre d'avoir
monté la surface de travail avant de fixer le
support de sécurité.

15
B347367401PCOM3
20 /24
?? www.ameriwood.com ??
Install the drawer by inserting the inner slide into the track
of the middle slide and press completely in.
Instale el cajón insertando con el lado interno resbale
dentro de la pista de la diapositiva media y presionan
totalmente adentro.
Installez le tiroir en insérant la glissière intérieure dans la
coulisse de la glissière du centre et poussez
complètement vers l'intérieur.
