Techly IDATA DP-2DP-8KT User manual

PRODUCT OVERVIEW
1 DP port 1
2 DP port 2
3 DP port
4 Power input port 5V DC 0.5A
5 Switch button for selecting device
6 LED indicator
CONNECTION DIAGRAM
Plug and Play: External power required, the DP selector box is easy to setup and
operate
INSTALLATION GUIDE
1. Connect the power adapter: Use a USB cable (accessory), theType-C™ end is connected
to the product end, and the Type A end is connected to the power adapter.
2. Connect the sources & sinks: Use three DP cables (purchased by yourself, not included
in the supply); you need connect standard DP 1.4 cable to enjoy visual effects.
Note: We recommend that the wires at both ends, that is, the sum of the input and
output wires should not exceed 3 meters. If it exceeds 3 meters, the signal may be
shielded. The end connected to the product, and the other end is connected to the
sources & sinks.
Note: While using, press "select" Button to switch signal between two sources, the
indicator lights show the working status (When the display is flashing, please check
whether the total length of the connection is too long). Two displays CANNOT display
simultaneously.
Attention: Insert / Extract cable gently.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product
or damage caused due to incorrect use of this product.
Dear Customer
Thank you for purchasing this product. For optimum performance and safety, please read
these instructions carefully before connecting, operating or adjusting this product. Please
keep this manual for future reference.
IMPORTANT SAFETY INSTRUCTION
• Your product is not a toy and is not meant for children, because it contains small parts
which can be swallowed and can injure when used inappropriately! • Please install the
system and devices attached to it in a way that persons cannot be injured, or objects not
be damaged for example by dropping or stumbling. • Please remove the packing materials,
because children may cut themselves on them while playing. Furthermore, there is a risk
of swallowing and inhalation of incidentals and insulating material. • Avoid places with
high temperatures, or humidity, or places which might come into contact with water. Do
not install the product close to openings of air conditioners, or at places with an excessive
amount of dust or smoke. Keeps distance from flammable and explosive devices • Do not
install the product at places subject to vibration, or oscillation • Do not modify and alter the
product and any accessories! Do not use any damaged parts. • Keep enough space around
all devices for a good ventilation and free motion and to avoid damages. • Do not plug-in/
out the cables when it is in using.
INTRODUCTION
• DisplayPort Splitter: Support 8K@30Hz,4K@120Hz,1080P@240Hz resolution, provide
you with transfer rates up to 32. 4Gbps and backward compatible with all previous DP
standards. (You need connect standard DP 1.4 cable to enjoy visual effects.)
Note: We recommend that the wires at both ends, that is, the sum of the input and
output wires should not exceed 3 meters. If it exceeds 3 meters, the signal may be
shielded.
• Bi-Direction DP Switch: The DisplayPort switcher allow you to connect two DP source
to one DP display or connect one DisplayPort source to toggle between two displays.
(IMPORTANT NOTE: Two displays CANNOT display simultaneously)
(While connecting to Source or Display, you must use the USB cable to power the splitter,
If you do not power the splitter, your source or display cannot show anything)
• DisplayPort Switch 8K DP 1.4 Switch: Support 8K@30Hz,4K@120Hz,1080P@240Hz
resolution, provide you with transfer rates up to 32.4Gbps and backward compatible
with all previous DP standards. (You need connect standard DP 1.4 cable to enjoy).
FEATURES
1. Supports 8K@30Hz,4K@120Hz,1080P@240Hz resolution
2. Supports transfer rate up to 32.4 Gbps
3. Supports splitter function by connecting one source to two displays and switch function
by connecting two sources to one display
4. Bidirectional Switch: allows you to connect two sources to one display or one source to
two displays (in this case the source can be displayed alternately on the displays, does
not support simultaneous viewing on both monitors)
PACKAGE CONTENTS
• Displayport1.4 Bi-Direction Switch *1
• USB power cable *1
• User manual *1
With the CE sign, Techly®ensures that the product is conformed to the basic
European standards and directives.
In compliance with EU Directive WEEE this product is marked with this
symbol. It means that used electrical and electronic products should not
be mixed with general household waste. There is a separate collections
system for these products in compliance with WEEE directive, otherwise
contaminative and hazardous substances can pollute the environment.
To reduce risk of electric shock, this product
should ONLY be opened by an authorized
technician when service is required.
Disconnect the product from mains and other
equipment if a problem should occur. Do not expose the product to water or moisture.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
INTENDED USE
We do not permit using the device in other ways like described in this user’s
manual. Use the product only in dry interior rooms. Not attending to these
regulations and safety instruction might cause fatal accidents, injuries, and
damages to persons and property. The manufacturer/supplier assumes no liability for
damages caused by failure to comply with the intended use.
8K
Ultra HD
DP 1.4 Bi-Direction Switch
DP 1 DP 2
DP5V/DC

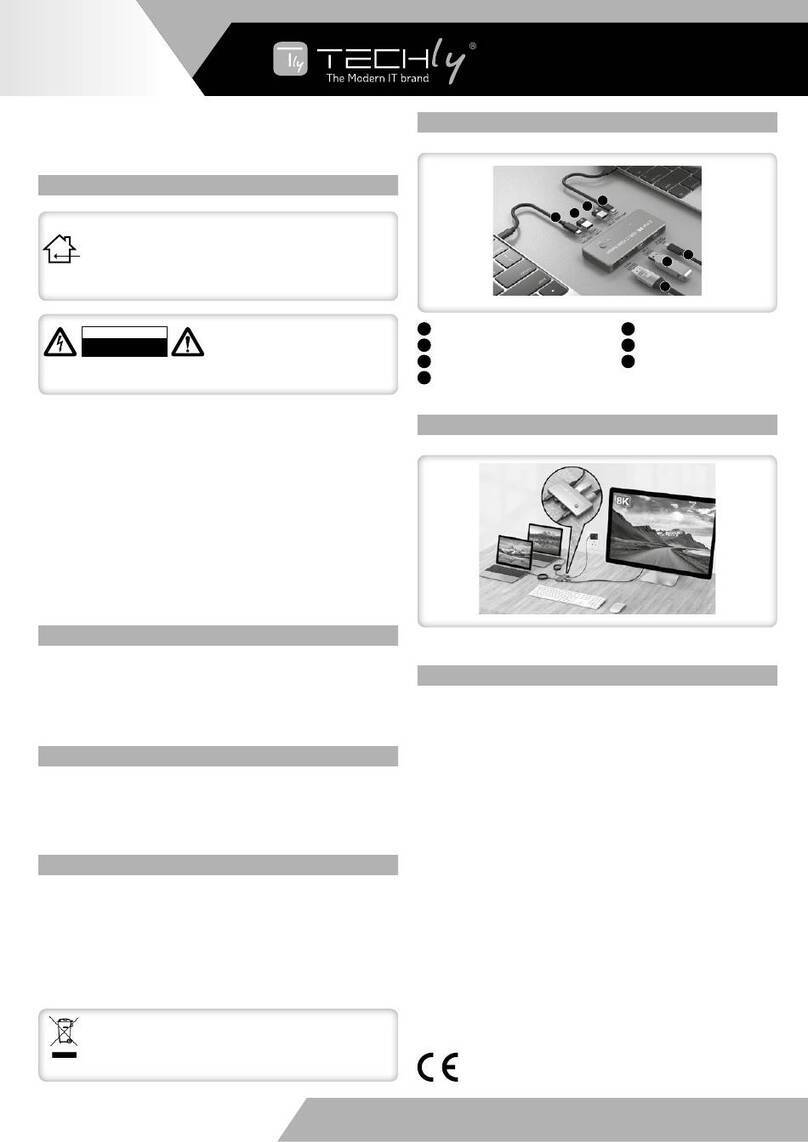

SELECT
8K Monitor
TWO PC ONE MONITOR
A
DP Cable
DP Cable
PC/Mac
PC/Mac Power Adapter
DP Cable
8K
Ultra HD
DP 1.4 Bi-Direction Switch
DP 1 DP 2
DP5V/DC
SELECT
8K Monitor
ONE PC TO TWO MONITOR
B
DP Cable
DP Cable
PC/Mac
Power Adapter
DP Cable
8K Monitor
Only one sink could display at the same time
EN
WWW.TECHLY.COM
8K DISPLAYPORT1.4
BI-DIRECTION SWITCH
1 2 345 6

PANORAMICA PRODOTTO
1 Porta DP 1 4 Porta ingresso alimentazione 5V DC 0.5A
2 Porta DP 2 5 Tasto selezione del dispositivo
3 Porta DP 6 Indicatore LED
SCHEMA DI COLLEGAMENTO
Plug and Play: Richiede alimentazione esterna, il dispositivo è semplice da
configurare e utilizzare
GUIDA ALL’INSTALLAZIONE
1. Collegare l’alimentatore: utilizzare il cavo USB, il connettore Type-C™ deve essere
collegato al prodotto mentre il connettore Type-A deve essere collegato all’alimentazione.
2. Connettere i dispositivi in ingresso e quelli in uscita: Usare tre cavi DP (non forniti nella
confezione, da acquistare separatamente); è necessario usare cavo con standard DP
1.4 per ottenere il massimo delle prestazioni.
Nota: Si raccomanda che la somma della lunghezza dei cavi di entrata e uscita non
sia superiore a 3 metri, un capo va collegato al prodotto e l’altro capo va collegato al
dispositivo in ingresso e uscita.
Nota: Durante l’uso, premere il tasto “select" per spostarsi tra le due sorgenti,
l’indicatore si illumina per mostrare lo stato (Quando il display lampeggia, verificare
se la lunghezza totale della connessione è troppo lunga). Due display NON POSSONO
essere visualizzati contemporaneamente.
Attenzione: Inserire / Estrarre il cavo con delicatezza
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e
modifiche del prodotto o a danni determinati dall’uso improprio del prodotto stesso.
Gentile Cliente
Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella
salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente
manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione
il presente manuale per ulteriori esigenze future.
IMPORTANTI INFORMAZIONI SULLA SICUREZZA
• Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene piccole parti
che potrebbero venir ingerite o inalate e provocare danni se non utilizzato correttamente!
• Installare l’apparecchio e le periferiche ad esso collegate in modo che non possano
provocare danni a persone e oggetti come far inciampare o causare cadute. • Rimuovere
tutti gli imballi che potrebbero causare soffocamento se manipolati da bambini. • Evitare
di installare l’apparecchio in luoghi con temperature o umidità eccessive, o luoghi che
potrebbero venire a contatto con l’acqua. Non installare vicino a bocchette dell’aria
condizionata o in luoghi che presentano polvere o fumi eccessivi. Mantenere il prodotto
distante da materiali infiammabili ed esplosivi. • Non installare il prodotto in luoghi soggetti
a vibrazioni o oscillazioni. • Non modificare o alterare il prodotto e i suoi accessori! Non
utilizzare parti danneggiate. • Mantenere sufficiente spazio attorno alla periferica per
garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare
danni. • Non collegare o scollegare i cavi quando la periferica è in uso.
INTRODUZIONE
• Splitter DisplayPort: Supporta risoluzione 8K@30Hz, 4K@120Hz, 1080P@240Hz,
fornisce una velocità di trasferimento dati fino a 32. 4 Gbps ed è retro compatibile con
gli standard DP precedenti (è necessario collegare un cavo con standard DP 1.4 per
godere degli effetti visivi).
Nota: Si raccomanda di prestare attenzione alla lunghezza dei cavi collegati ad
entrambe le estremità, in particolare che la somma della lunghezza dei cavi in ingresso
e quelli in uscita non sia superiore a 3 metri. Se si superano i 3 metri ci potrebbero
essere dei problemi di visualizzazione del segnale.
• Switch DisplayPort Bidirezionale: Lo switch DisplayPort consente di collegare due
sorgenti DP a uno schermo DP o di connettere una sorgente DP da visualizzare
alternativamente sui due schermi. (INFORMAZIONE IMPORTANTE: Due schermi NON
POSSONO essere visualizzati simultaneamente).
(Quando si collega lo splitter ad una sorgente o ad un monitor, è necessario usare il
cavo USB per alimentare lo splitter e permettere il corretto funzionamento dei dispositivi
collegati)
• Switch DisplayPort DP 1.4 8K: Supporta risoluzione 8K@30Hz, 4K@120Hz,
1080P@240Hz, fornisce una velocità di trasferimento dati fino a 32. 4 Gbps ed è
retro compatibile con gli standard DP precedenti. (È necessario collegare un cavo con
standard DP 1.4 per godere degli effetti visivi).
CARATTERISTICHE
1. Supporta risoluzione 8K@30Hz, 4K@120Hz, 1080P@240Hz
2. Supporta velocità di trasferimento fino a 32.4 Gbps
3. Supporta sia funzione di splitter, collegando una sorgente a due monitor, che di switch,
collegando due sorgenti ad un monitor
4. Switch Bidirezionale: consente di collegare due sorgenti ad uno schermo o una sorgente
a due schermi (in questo caso la sorgente può essere visualizzata alternativamente sui
monitor, non supporta visione simultanea su entrambi i monitor)
CONTENUTO DELLA CONFEZIONE
• Switch Displayport1.4 Bidirezionale *1
• Cavo USB di alimentazione *1
• Manuale utente *1
Con il marchio CE, Techly®garantisce che il prodotto e conforme alle norme
e direttive europee richieste.
In conformità alla normativa RAEE, le apparecchiature elettriche ed
elettroniche non devono essere smaltite con i rifiuti domestici. Il presente
prodotto deve essere consegnato ai punti di raccolta preposti allo
smaltimento e riciclo delle apparecchiature elettriche ed elettroniche.
Contattate le autorità locali competenti per ottenere informazioni in merito
allo smaltimento corretto della presente apparecchiatura.
Per ridurre il rischio di shock elettrico,
questo prodotto dovrebbe essere aperto
SOLO da un tecnico autorizzato quando è
necessario ripararlo. Scollegare il prodotto
dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il
prodotto ad acqua o umidità.
ATTENZIONE
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
USO PREVISTO
Non è consentito l’uso dell’apparecchio in modi diversi da quello indicato nel
presente manuale. Utilizzare il prodotto solo in luoghi interni asciutti. Non
rispettare le istruzioni e le precauzioni di sicurezza riportate nel presente
manuale potrebbe causare incidenti mortali, lesioni e danni a persone e cose. Il
costruttore/fornitore non risponde dei danni risultanti da un utilizzo non conforme all’uso
previsto.
8K
Ultra HD
DP 1.4 Bi-Direction Switch
DP 1 DP 2
DP5V/DC
SELECT
8K Monitor
DUE PC E UN MONITOR
A
DP Cable
DP Cable
PC/Mac
PC/Mac Power Adapter
DP Cable
8K
Ultra HD
DP 1.4 Bi-Direction Switch
DP 1 DP 2
DP5V/DC
SELECT
8K Monitor
UN PC E DUE MONITOR
B
DP Cable
DP Cable
PC/Mac
Power Adapter
DP Cable
8K Monitor
Solo un dispositivo alla volta può essere visualizzato, non è possibile la visualizzazione simultanea
8K SWITCH DISPLAYPORT1.4
BIDIREZIONALE
IT
WWW.TECHLY.COM
1 2 345 6
