Tecnosystemi TOTAL AIR 200P EVO PLUS User manual

EFFICIENCY
200P/300P
EVO PLUS
200Y/300Y
EVO PLUS
REV. 01 / 01-06-2019
COD. C20002853
MANUALE D’USO
Tecnosystemi S.p.A.
via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia
31029 Vittorio Veneto (Treviso) - Italia
Tel [phone] - Fax [phone]
Numero Verde 800 904474 (only for Italy)
email: [email protected]
C.F. - P. IVA - R.I.TV IT02535780247 Cap. Soc. € 5.000.000,00 i.v. www.tecnosystemi.com
Sistemi
RECUPERATORE DI CALORE STATICO
CANALIZZABILE ALTA EFFICIENZA A SOFFITTO
CON BY PASS MECCANICO
12500510 - 12500530 - 12500550 - 12500570
ErP
2018
READY

Sistemi
2
Il sistema di Ventilazione Meccanica Controllata con recupero di calore passivo a ussi incrociati
si avvale della migliore tecnologia disponibile per quanto riguarda la componentistica e le
soluzioni costruttive,
Pensato per applicazioni interne a controsoftto, dispone di due ventilatori EC brushless.
La sezione ltrante è inglobata nella macchina e l’accessibilità all’estrazione del ltro è sul anco
laterale.
Il collegamento idraulico è caratterizzato dallo scarico della condensa dove è molto importante
prevedere un unico sifone più basso rispetto al livello della macchina.
Il funzionamento dei ventilatori consente un ricambio d’aria negli ambienti recuperando l’energia
dell’aria di ripresa prima dell’espulsione all’esterno.
In modalità Free-Cooilng, ovvero agendo sulla serranda di By-Pass, si consente all’aria esterna di
rinnovo d’entrare direttamente in ambiente lungo un percorso a bassa perdita di carico portando
il consumo di energia elettrica al minimo possibile: naturalmente questa funzione ha senso solo
se le condizioni esterne lo consentono.
INTRODUZIONE
REQUISITI DI SICUREZZA
Leggere il manuale dell‘ utente con attenzione prima dell’utilizzo e dell’installazione del
recuperatore di calore.
L’installazione e il funzionamento del recuperatore di calore devono essere effettuati in conformità
con il manuale dell’utente, nonché le disposizioni di normative e leggi locali e nazionali e norme
tecniche ed elettriche applicabili.
Le avvertenze contenute nel manuale dell’utente devono essere considerate attentamente in
quanto contengono informazioni vitali per la sicurezza personale.
La mancata osservanza delle norme di sicurezza può provocare lesioni o danni al recuperatore
di calore.
Leggere attentamente il manuale e tenerlo no a quando si usa il recuperatore di calore.
Quando si trasferisce il comando del recuperatore di calore, il manuale d’uso deve essere
consegnato all’operatore ricevente.
Legenda dei simboli usati nel manuale:
REQUISITI DI SICUREZZA

3
Sistemi
PRECAUZIONI DI MONTAGGIO
PRECAUZIONI DI MONTAGGIO
Il recuperatore di calore
deve essere scollegato dalla
rete elettrica prima di ogni
installazione o riparazione.
I l recuperatore di calore non deve
essere utilizzato al di fuori della
gamma di temperatura indicata
nel manuale d’uso o in atmosfere
aggressive o a rischio di esplosione.
Non posizionare radiatori o
altri dispositivi in prossimità
del cavo di alimentazione del
recuperatore di calore.
Non utilizzare apparecchiature
o conduttori danneggiati per
collegare il recuperatore di
calore alla rete.
Usare il recuperatore di calore
solo secondo le speciche del
costruttore.
Nell’installare il recuperatore
di calore, seguire le normative
di sicurezza speciche per le
apparecchiature elettriche.
PRECAUZIONI OPERATIVE DI SICUREZZA
Non lavare il recuperatore di
calore con acqua. Proteggere
le parti elettriche del ventilatore
dall’ingresso di acqua.
Staccare il recuperatore di
calore dalla rete prima della
manutenzione.
Non danneggiare il cavo
di alimentazione durante
l’utilizzo del recuperatore di
calore. Non mettere oggetti
sul cavo di alimentazione.
Non aprire il recuperatore di
calore in funzione.
Non lasciare che l’aria in
uscita dal recuperatore di
calore punti su amme aperte
o candele.
Non bloccare il condotto aria
quando il recuperatore di calore
è acceso.
Impedire ai bambini di utilizzare
il recuperatore di calore.
Tenere prodotti esplosivi
ed inammabili lontano dal
recuperatore di calore.
In caso di rumori insoliti, fumo,
staccare il recuperatore di
calore dalla presa di corrente e
contattare il servizio clienti.
PRECAUZIONI DI MONTAGGIO
PRECAUZIONI OPERATIVE DI SICUREZZA

Sistemi
4
Mettendo in funzione il recuperatore di calore, quando la qualità dell’aria scende sotto il livello
di comfort, viene immessa nei locali dell’ aria proveniente dall’esterno. Per ridurre il fabbisogno
energetico necessario a portare la temperatura dell’aria esterna alle condizioni volute si utilizza
un recuperatore a ussi incrociati che, sfruttando l’energia dell’aria viziata, è in grado di pretrattare
e ridurre la differenza termica dell’aria di rinnovo. Il ventilatore a basso
consumo ed alta prevalenza provvede ad espellere l’aria viziata ed energeticamente esausta
all’uscita del recuperatore di calore.
I recuperatori di calore Tecnosystemi nelle versioni 200-300, sono impiegati per la areazione
bilanciata di attività commerciali (negozi, ristoranti ecc.), residenziali e comunque adattabili a
tutti quegli ambienti ove sia necessario avere un ricambio d’aria, evitando nello stesso tempo la
dispersione della temperatura interna.
Il principio del recuperatore e quello di immettere in modo continuo aria fresca e pulita prelevata
dall’esterno e contemporaneamente l’aria viziata contenuta nei locali viene espulsa all’esterno
assieme a fumo odori ecc..
Quello che rende possibile questo tipo di operazione è il pacco di scambio presente all’interno
del recuperatore di calore.
Grazie alla struttura del pacco di scambio l’aria espulsa all’esterno cede il proprio calore all’aria
pulita in ingresso senza che i due ussi d’aria vengano mai in nessun modo a contatto tra di loro.
Due ltri inseriti nel recuperatore davanti alle bocche di aspirazione assicurano l’ingresso di aria
depurata da particelle e polveri.
I vantaggi di questo sistema sono molteplici, si ottiene un efcace ricambio d’aria, la temperatura
interna del locale rimane costante, l’umidità relativa viene ridotta notevolmente.
RINNOVO
DESCRIZIONE
RIPRESA ARIA
LOCALI
ASPIRAZIONE
ARIA ESTERNA
ESPULSIONE ARIA
VIZIATA
MANDATA ARIA
TRATTATA

5
Sistemi
CARATTERISTICHE TECNICHE
FREE - COOLING
Quando le condizioni dell’aria esterna sono buone e cioè con una temperatura in estate più
fresca della temperatura dei locali si deve commutare manualmente la serranda di By-Pass
interna entra automaticamente in funzione ed esclude il recuperatore a ussi incrociati in modo
da non ridurre le caratteristiche confortevoli dell’aria esterna rispetto a quella interna e ridurre
i consumi di energia per la ventilazione In inverno la logica si inverte e le condizioni per cui il
Free-Cooilng viene attivato sono una temperatura dell’aria esterna superiore alla temperatura di
ripresa dell’aria viziata presente nei vari locali.
In ogni caso se la temperatura esterna si discosta troppo dal valore desiderato in ambiente,
anche se migliorativa, la modalità Free-Cooilng non avviene, quindi si ha il passaggio mitigante
attraverso lo scambiatore privilegiando sempre il comfort.
FREE - COOLING
ASPIRAZIONE
ARIA ESTERNA
MANDATA ARIA
TRATTATA
MODELLO TOTAL AIR 200P/Y TOTAL AIR 300P/Y
VOLTAGGIO 50 Hz [V] 1 ~ 230 1 ~ 230
MASSIMA POTENZA MOTORI [W] 200 200
CORRENTE MOTORI [A] 1,94 1,94
PORTATA MASSIMA [m³/h] 200 300
RUMORE A 3 mt [dB(A)] 38 40
MATERIALE SCOCCA lamiera elettrozincata lamiera elettrozincata
COIBENTAZIONE polietilene a celle chiuse,
10 mm
polietilene a celle chiuse,
10 mm
FILTRO: MANDATA/RIPRESA G4 G4
DIAMETRO CONDOTTI [mm] Ø 150 - 200 Ø 150 - 200
EFFICIENZA 92 % 90 %
TIPO DI RECUPERATORE a usso incrociato a usso incrociato

Sistemi
6
DIMENSIONI
MODELLO DIMENSIONI (mm)
A B C Ø
TOTAL AIR 200P EVO PLUS 900 500 313 150
TOTAL AIR 300P EVO PLUS 900 500 313 150
TOTAL AIR 200P EVO PLUS 900 500 313 150
TOTAL AIR 300P EVO PLUS 900 500 313 150
A B
ØC

7
Sistemi
COLLEGAMENTO RECUPERATORI MOD.
AIR PUR 200 - AIR PUR 300
PRECAUZIONI DI MONTAGGIO
Il collegamento richiesto dal recuperatore è essenzialmente quello di potenza.
La potenza non è altro che l’alimentazione 230V-50Hz-1Ph.
Sulla linea di alimentazione è bene prevedere a monte sia un sezionatore sia un protettore
differenziale e magnetotermico.
PRECAUZIONI OPERATIVE DI SICUREZZA
COLLEGAMENTI ELETTRICI
MODELLO DIMENSIONI (mm)
A B C Ø
TOTAL AIR 200P EVO PLUS 900 500 313 150
TOTAL AIR 300P EVO PLUS 900 500 313 150
TOTAL AIR 200P EVO PLUS 900 500 313 150
TOTAL AIR 300P EVO PLUS 900 500 313 150

Sistemi
8
COLLEGAMENTO PANNELLO DI CONTROLLO

9
Sistemi
INSTALLAZIONE
SCHEMA D’ INSTALLAZIONE RECUPERATORE
La macchina nasce per installazioni a controsoftto con la possibilità di canalizzare l’aria trattata
oppure da trattare.
Tipicamente posizionata in vani tecnici o disimpegni, prediligere canalizzazioni in mandata per la
distribuzione nei vari locali dell’aria trattata.
Il ssaggio dell’apparecchiatura al solaio oppure a pavimento, avviene mediante la staffa di
ancoraggio che viene fornita con il recuperatore. La staffa è dotata di 4 estremità predisposte per
ricevere le barre lettate che ancorano la macchina. E’ responsabilità dell’installatore assicurarsi
la capacità di tenuta della supercie di ancoraggio.
Ogni macchina è dotata di 4 collarini (1 di aspirazione e 1 di espulsione su due lati), realizzati per
ricevere I condotti canalizzati dell’impianto di ventilazione.
Qualora la posizione dei tubi canalizzati sia esposta a spruzzi o getti d’acqua occorre predisporre
un’opportuna protezione per impedire di bagnare il motore elettrico interno e comprometterne
l’isolamento. L’aria pulita da immettere nell’ ambiente viene prelevata direttamente all’esterno
praticando un’apertura sul muro perimetrale della costruzione, simultaneamente l’aria viziata
proveniente dai locali interni viene espulsa all’esterno tramite una seconda apertura.
CONDOTTO
DI ASPIRAZIONE
DALL’ESTERNO
MATERIALE ISOLANTE
POSTO SU CONDOTTO
DI ESPULSIONE
ALL’ESTERNO
FISSAGGI
DELLA MACCHINA
A SOFFITTO
CONDOTTO
PASSAGGIO ARIA
DI MANDATA
CONDOTTO
PASSAGGIO
ARIA DI RIPRESA
MANDATA
DELL’ARIA
RIPRESA
DELL’ARIA

Sistemi
10
ESEMPIO IMPIANTO CONDENSA, REALIZZAZIONE E SCARICO
Bisogna che sia lasciato uno spazio sufciente per permettere l’apertura del pannello d’ispezione
(ltri e pacco di scambio) e alla scatola per la connessione elettrica.
I tubi canalizzati vanno ssati ai plenum del recuperatore di calore mediante fascette metalliche
che garantiscono la perfetta tenuta agli stessi.
Il cavo di alimentazione principale dev’essere collegato ad un interruttore generale, onnipolare
omologato e con distanza di apertura dei contatti > 3 mm.
Durante il normale funzionamento della macchina si può avere la formazione di condensa la
quale deve uscire dal recuperatore per evitare problemi alle parti elettriche.
Per questo l’apparecchiatura è predisposta con due uscite per la condensa, e va ssata con una
pendenza del 2% verso il lato della pipetta di scarico condensa, collegandolo con un tubo per
scaricare l’acqua (attacco pipetta Ø 16 mm). (Fig.1)
Prevedere un solo sifone per lo scarico della condensa in una posizione più bassa rispetto al
fondo della macchina ed evitare percorsi senza pendenza o con tratti in salita.
Il tappo di scarico non va mai chiuso per nessun motivo.
2%
Ø 16 mm
Fig.1

11
Sistemi
UTILIZZO DEL PANNELLO DI CONTROLLO
TASTIERA
8
LEGENDA DISPLAY
1 MODALITÀ DI FUNZIONAMENTO
2 CAMPO PRINCIPALE
3 VELOCITÀ VENTILATORE IN MODO MANUALE / AUTOMATICO
4 INDICAZIONE VELOCITÀ VENTILATORE
5 UNITÀ DI MISURA TEMPERATURA
6 FUNZIONE BLOCCATA
7 SET POINT
8FASCE ORARIE ATTIVE
9 FASCIA ORARIA CORRENTE
10 GIORNO DELLA SETTIMANA
11 ALLARME FILTRI SPORCHI
12 CAMPO SECONDARIO
Se compare la scritta “CN” sul display signica che non c’è comunicazione con il controllo elettro-
nico al quale è connesso. All’accensione del terminale è normale
la visualizzazione di “CN” per circa 30s, no a quando non si stabilisce la comunicazione. Nel caso
poi nella parte bassa compaia la scritta “lnit”signica che il
terminale è in fase di inizializzazione da parte del controllo master. Una permanenza in questo
stato superiore ai 10 minuti è sintomo di problemi di comunicazione.

Sistemi
12
Accesso ai menù speciali: MODE+ CLOCK per 3s per accedere al menù allarmi, attivo solo se l’
icona è accesa. Gli allarmi visualizzati dipendono dal controllo elettronico al quale è colle-
gato. Per accedere al menù parametri premere contemporaneamente i tasti FAN e POWER per 3
secondi. Impostando password diverse è possibile accedere a menù diversi.

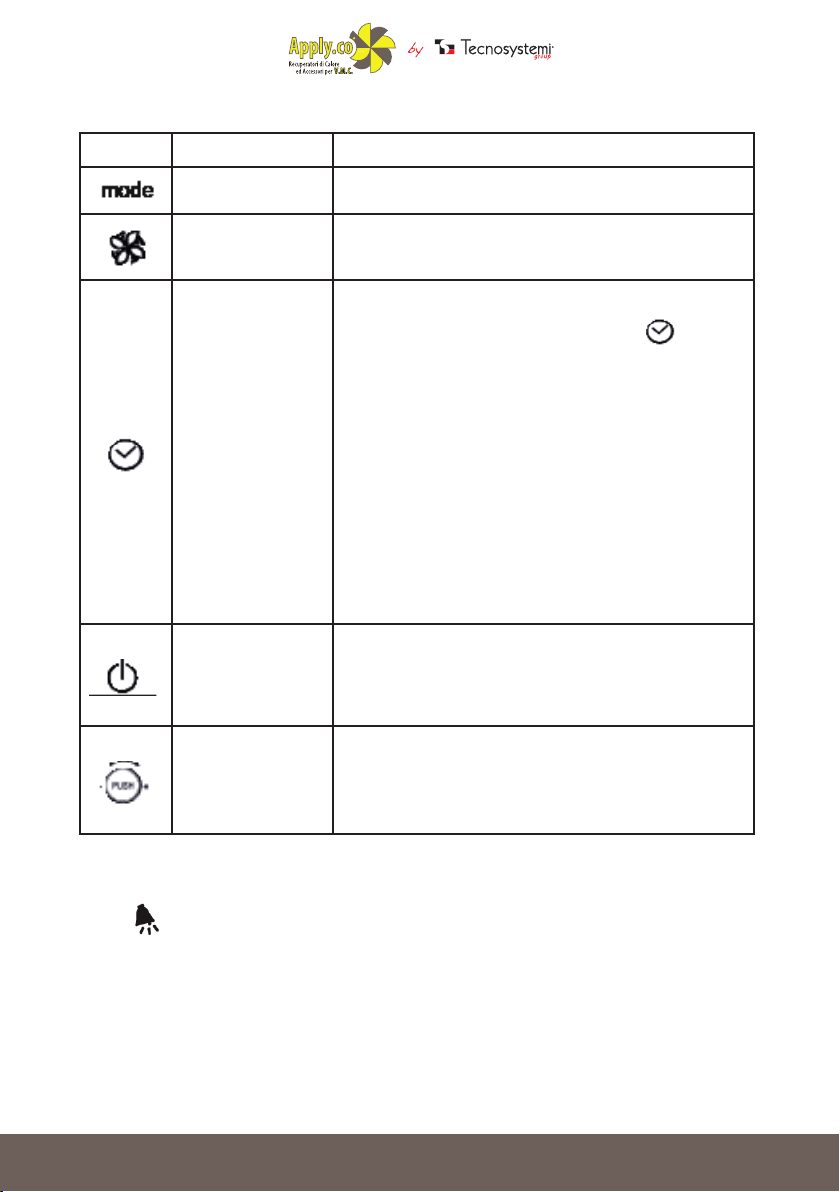

TASTO DESCRIZIONE FUNZIONE
MODE Selezione modalità di funzionamento: premere nchè
compare la modalità di funzionamento desiderata
FAN
Selezione velocità ventilatore: premere per selezionare la
velocità desiderata (min, med, max) o il funzionamento
automatico (Auto)
CLOCK
Pressione breve: abilita/disabilita le fasce orarie. L’abilita-
zione corrisponde all’accensione dell’icona
Pressione lunga (3 s): accesso al menu impostazione
orologio/fasce orarie. Selezionare con la manopola tra
le seguenti opzioni: CLOCK: impostazione data/ora cor-
rente: una volta selezionata l’ora lampeggerà. Ruotare
la manopola per selezionare e premere per confermare;
TIMEBAND: impostazione fasce orarie.
Per ogni fascia oraria (max. 6) premere per impostare l’o-
ra di inizio e il relativo set point di temperatura. A anco
comparirà l’icona caratteristica in base allo stato
giorno/notte e alla presenza o meno dell’utente nell’abita-
zione. Selezionare ESC per uscire dalla procedura e tor-
nare alla visualizzazione standard. ESC: per uscire
POWER
Accensione/spegnimento della macchina. In alcuni menù
la pressione breve rappresenta l’equivalente dell’opzione
ESC.
MANOPOLA
DI REGOLAZIONE
Ruotare la manopola per impostare il valore e premere
per confermare

13
Sistemi
IMPOSTAZIONE FASCE ORARIE

Sistemi
14
IMPOSTAZIONE FASCE ORARIE

15
Sistemi
IMPOSTAZIONE FASCE ORARIE

Sistemi
16
La struttura ltrante posta ad ogni ingresso ed
all’uscita dell’aria di rinnovo consente di estrarre il ltro
lateralmente.
Sequenza operativa:
• Rimuovere le viti di ssaggio (1);
• Rimuovere il pannello laterale di tamponamento (2)
dal corpo principale del recuperatore di calore;
• Slare il ltro (3) eventualmente aiutandosi con un
cacciavite.
• Eliminare polvere e residui vari utilizzando un getto
• d’aria;
• Reinserire il ltro, riposizionare il pannello di
tamponamento facendo attenzione all’allineamento
dei fori e ssare con le viti.
• Nota: Il ltro opera una barriera meccanica al
passaggio di particelle indesiderate .
12
3
IMPORTANTE
Prima di eseguire qualsiasi operazione di pulizia e manutenzione, scollegare l’apparecchio
all’alimentazione mediante l’interruttore generale. (vedi schema elettrico di collegamento).
I recuperatori di calore necessitano di una manutenzione periodica (ogni 6 mesi) che si
rende necessaria al ne di ottimizzare il loro funzionamento.
L’ accesso ai ltri e al pacco di scambio, facilmente estraibili per agevolarne la pulizia,
avviene tramite il pannello di ispezione realizzato appositamente per questo scopo.
La pulizia dei ltri dev’essere effettuata con un detergente specico per ltri, il pacco di
scambio va pulito e sofato con aria compressa.
Importante! Al termine del suo utilizzo l’apparecchiatura va smaltita secondo le attuali
norme e leggi vigenti.
Le operazioni di manutenzione richieste per avere un buon funzionamento del gruppo sono la
pulizia periodica dei ltri sia dell’aria ripresa dall’ambiente sia dell’aria esterna di rinnovo: questo
intervento va eseguito ad intervalli regolari in funzione dell’ambiente in cui si trova la macchina
ma si consiglia di non superare i 30 giorni tra i vari controlli.
E’ bene controllare con cadenze annuali anche lo stato e la pulizia del recuperatore a ussi
incrociati posto al centro dell’unità e rimovibile svitando l’intero pannello laterale di tamponamento.
MANUTENZIONE
RIMOZIONE FILTRO

USER MANUAL
Tecnosystemi S.p.A.
via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia
31029 Vittorio Veneto (Treviso) - Italy
Phone [phone] - Fax [phone]
email: [email protected]
C.F. - P. IVA - R.I.TV IT02535780247 Cap. Soc. € 5.000.000,00 i.v. www.tecnosystemi.com
Accessories for
Air Conditioning
Ventilation
Solutions
Air Curtains and
Accessories
Accessories
For Heating
Instruments &
Tools
Multi - Zone
Air Control System
EFFICIENCY
200P/300P
EVO PLUS
200Y/300Y
EVO PLUS
HIGH-EFFICIENCY CEILING-MOUNTED
STATIC HEAT RECOVERY VENTILATOR
WITH MECHANICAL BY PASS
12500510 - 12500530 - 12500550 - 12500570
ErP
2018
READY

Accessories for
Air Conditioning
Ventilation
Solutions
Air Curtains and
Accessories
Accessories
For Heating
Instruments &
Tools
Multi - Zone
Air Control System
18
The Controlled Mechanical Ventilation system with passive cross-ow heat recovery uses the
best available technology in terms of components and construction solutions.
It was designed for indoor suspended ceiling applications and features two EC brushless fans.
The ltering section is incorporated in the machine and the lter can be removed by side access.
The hydraulic connection features a condensation discharge, which must include a single siphon
lower than the level of the machine.
Fan operation allows air change in the rooms, recovering the energy of return air before release
to the outside.
In Free-Cooling mode, namely by acting on the By-Pass damper, external fresh air is allowed to
enter directly into the environment along a path with low ow loss, bringing electricity consumption
to the minimum possible; of course, this function is suitable only if external conditions allow it.
INTRODUCTION
Read the User Manual carefully before using and installing the recuperator.
Installation and operation of the recuperator must be carried out in accordance with the User
Manual, as well as the provisions of local and national laws and regulations, and applicable
technical and electrical standards.
Warnings contained in the User Manual must be carefully considered as they contain vital
information for personal safety.
Failure to comply with safety regulations may result in injury or damage to the recuperator.
Read the Manual carefully and keep it for as long as the recuperator is used.
When the recuperator is transferred to another user, the User Manual must be transferred as well.
Key to symbols used in the manual:
SAFETY REQUIREMENTS
WARNING
PROHIBITION

19
Accessories for
Air Conditioning
Ventilation
Solutions
Air Curtains and
Accessories
Accessories
For Heating
Instruments &
Tools
Multi - Zone
Air Control System
INSTALLATION PRECAUTIONS
INSTALLATION PRECAUTIONS
The recuperator must be
disconnected from the power
supply before any installation or
repair.
The recuperator must not be used
outside the temperature range
recommended in the User Manual
or in aggressive or explosive
atmospheres.
Do not place radiators or other
devices near the recuperator's
power cord.
Do not use damaged
equipment or conductors to
connect the recuperator to the
network.
Use the recuperator
only according to the
manufacturer's specications.
When installing the recuperator,
follow the specic safety
regulations for electrical
equipment.
SAFETY OPERATING PRECAUTIONS
Do not wash the recuperator
with water. Protect the
electrical parts of the fan from
water.
Disconnect the recuperator
from the power supply before
maintenance.
Do not damage the power
cord while using the
recuperator. Do not put
objects on the power cord.
Do not open the recuperator
while in operation.
Do not let the air coming out
of the recuperator point to
open ames or candles.
Do not block the air duct when
the recuperator is switched on.
Prevent children from using the
recuperator.
Keep explosive and ammable
products away from the
recuperator.
In case of unusual noises and/
or smoke, disconnect the
recuperator from the socket and
contact Customer Service.
INSTALLATION PRECAUTIONS
SAFETY OPERATING PRECAUTIONS

Accessories for
Air Conditioning
Ventilation
Solutions
Air Curtains and
Accessories
Accessories
For Heating
Instruments &
Tools
Multi - Zone
Air Control System
20
Air from the outside is introduced into rooms by activating the recuperator when air quality drops
below the comfort level. To reduce the energy requirement necessary to bring the outside air
temperature to the desired conditions, a cross-ow recuperator is able to pre-treat and reduce
the temperature variance of fresh air by exploiting the energy in stale air. The low-consumption
and high-pressure fan
expels stale and energetically exhausted air through the vent of the heat recovery unit.
The 200 and 300 versions of the Tecnosystemi recuperators are used for the balanced ventilation
of commercial (shops, restaurants, etc.) and residential settings, and adapt to those environments
in which it is necessary to exchange air, though avoid the dispersion of the internal temperature.
The principle of the recuperator is to continuously introduce fresh and clean air taken from outside
and, at the same time, expel stale air, smoke, odours, etc. from the rooms to the outside.
The exchange pack installed inside the recuperator makes this operation possible.
Thanks to the structure of the exchange pack, the air expelled outside releases its heat into inlet
clean air without the two air ows ever coming into contact with one another.
Two lters installed in the recuperator, in front of the suction vents, ensure that inlet air is free
from particles and dust.
This system has many advantages: effective air exchange, constant internal temperature and
considerable reduction of relative humidity.
RENEWAL
DESCRIPTION
ROOM RETURN AIR EXTERNAL AIR
ASPIRATION
EXHAUST AIR
EXPULSION
TREATED
AIR OUTFLOW
