Teledyne Battery-Backed Power Supply Operating instructions

Battery-Backed
Power Supply
Installation and Operation Guide
Part #60-3003-333
Copyright © 1991. All rights reserved, Teledyne Isco, Inc.
Revision F, April 15, 2011

Foreword
This instruction manual is designed to help you gain a thorough understanding of the
operation of the equipment. Teledyne Isco recommends that you read this manual
completely before placing the equipment in service.
Although Teledyne Isco designs reliability into all equipment, there is always the possi-
bility of a malfunction. This manual may help in diagnosing and repairing the malfunc-
tion.
If the problem persists, call or e-mail the Teledyne Isco Technical Service Department
for assistance. Simple difficulties can often be diagnosed over the phone.
If it is necessary to return the equipment to the factory for service, please follow the
shipping instructions provided by the Customer Service Department, including the
use of the Return Authorization Number specified. Be sure to include a note
describing the malfunction. This will aid in the prompt repair and return of the
equipment.
Teledyne Isco welcomes suggestions that would improve the information presented in
this manual or enhance the operation of the equipment itself.
Teledyne Isco is continually improving its products and reserves the right to
change product specifications, replacement parts, schematics, and instruc-
tions without notice.
Contact Information
Customer Service
Phone: [phone] (USA, Canada, Mexico)
[phone] (Outside North America)
Fax: [phone]
Email: [email protected]om
Technical Support
Phone: [phone] (Analytical)
[phone] (Samplers and Flow Meters)
Email: [e-mail]
Return equipment to: 4700 Superior Street, Lincoln, NE 68504-1398
Other Correspondence
Mail to: P.O. Box 82531, Lincoln, NE 68501-2531
Email: [email protected]
Web site: www.isco.com
Revised March 17, 2009

Battery-Backed Power Supply
Safety
iii
Battery-Backed Power Supply
Safet y
Model 914 Battery-Backed Power Supply
IMPORTANT SAFETY INSTRUCTIONS
1. SAVE THESE INSTRUCTIONS – This manual contains
important safety and operating instructions for Models 914 Battery-Backed Power Supply.
2. Before using the Power Supply, read all instructions and cautionary markings on the Power
Supply.
3. The Model 914 is for INDOOR/OUTDOOR use but not for Hazardous Locations. Do
not place in a location where flammable gasses can accumulate.
4. Use of attachments or appliances with this unit that are not sold or recommended by Isco may
result in the risk of fire, electric shock, or personal injury.
5. To reduce the risk of damage to the Model 914 cord and plug, always grasp the plug when dis-
connecting the unit, rather than pulling on the cord.
6. When the Model 914 is in use, make sure the cord is located so it will not be crushed, stepped
on, tripped over, or otherwise subjected to damage or stress.
7. Do not use an extension cord with the Model 914 unless it is absolutely necessary. Use of an
improper extension cord could result in the risk of fire or electric shock. If you must use an
extension cord, please make sure of the following:
a. The pins on the extension cord plugs are the same size, number, and shape as those of the
plug on the charger.
b. The extension cord is properly wired and is in good mechanical and electrical condition (no
frayed wires or exposed connections, and firm retention of the plug when inserted).
c. The wire size of the extension cord is adequate for the AC ampere rating of the charger as
specified below:
8. Do not operate the Model 914 with a damaged cord or plug. Replace the power supply immedi-
ately.
9. Other important safety instructions are scattered within the following Operational sections of
this manual. Please be cognizant of all cautions and warnings stated.
Table 1: Recommended Wire Size for Extension Cord
Length of Cord - Feet 25 50 100 150 200
AWG Size of Cord (Min.) 18 18 18 16 16

Battery-Backed Power Supply
Safety
iv
General Warnings Before installing, operating, or maintaining this equipment, it is
imperative that all hazards and preventive measures are fully
understood. While specific hazards may vary according to
location and application, take heed of the following general
warnings:
WARNING
Liquids associated with this instrument may be classified
as carcinogenic, biohazard, flammable, or radioactive.
Should these liquids be used, itis highly recommended that
this application be accomplished in an isolated
environment designed for these types of materials in
accordance with federal, state, and local regulatory laws,
and in compliance with your company’s chemical/hygiene
plan in the event of a spill.
AVERTISSEMENT
Eviter de répandre des liquides dangereux. Les liquides qui
sont analysés dans cet instrument peuvent être
cancérigènes, hasards biologiques, inflammables, ou
radioactifs. Si vous devez utiliser tels liquides, il est très
recommandé que vous le faites à l'intérieur d'un
environnement isolé conçu pour tels liquides. Cet
environnement isolé devrait être construit selon les
règlements fédéraux, provinciaux, et locaux, aussi que le
plan de votre compagnie qui concerne l'évènement d'un
accident avec les matières hasardeuses.
WARNING
Avoid hazardous practices! If you use this instrument in
any way not specified in this manual, the protection
provided by the instrument may be impaired.
AVERTISSEMENT
Éviter les usages périlleux! Si vous utilisez cet instrument
d’une manière autre que celles qui sont specifiées dans ce
manuel, la protection fournie de l’instrument peut être
affaiblie; cela augmentera votre risque de blessure.
WARNING
If this system uses flammable organic solvents, Teledyne
Isco recommends that you place this system in a
well-ventilated environment, designed for these types of
materials. This environment should be constructed in
accordance with federal, state, and local regulations. It
should also comply with your organization’s plan
concerning chemical and hygiene mishaps. In all cases use
good laboratory practices and standard safety procedures.

Battery-Backed Power Supply
Safety
v
AVERTISSEMENT
Ce système peut utiliser des dissolvants organiques
inflammables. Pour réduire le péril qui peut être causé par
l'accumulation des vapeurs explosives, Teledyne Isco
recommande que vous installez ce système dans un
environnement bien-aéré qui est conçu pour les matières
hasardeuses. Cet environnement devrait être construit
selon les règlements fédéraux, provinciaux, et locaux.
Aussi, il devrait se conformer au plan de votre organisation
qui concerne les mésaventures de l'hygiène ou de
chimique. En tout cas, utilisez toujours de pratiques
bonnes de la laboratoire et des procédures standardes de
la sûreté.
Hazard Severity Levels This manual applies Hazard Severity Levels to the safety alerts,
These three levels are described in the sample alerts below.
CAUTION
Cautions identify a potential hazard, which if not avoided, may
result in minor or moderate injury. This category can also warn
you of unsafe practices, or conditions that may cause property
damage.
WARNING
Warnings identify a potentially hazardous condition, which
if not avoided, could result in death or serious injury.
DANGER
DANGER – limited to the most extreme situations
to identify an imminent hazard, which if not
avoided, will result in death or serious injury.

Battery-Backed Power Supply
Safety
vi
Hazard Symbols The equipment and this manual use symbols used to warn of
hazards. The symbols are explained below.
Hazard Symbols
Warnings and Cautions
The exclamation point within the triangle is a warning sign alerting you of
important instructions in the instrument’s technical reference manual.
The lightning flash and arrowhead within the triangle is a warning sign alert-
ing you of “dangerous voltage” inside the product.
Symboles de sécurité
Ce symbole signale l’existence d’instructions importantes relatives au
produit dans ce manuel.
Ce symbole signale la présence d’un danger d’électocution.
Warnungen und Vorsichtshinweise
Das Ausrufezeichen in Dreieck ist ein Warnzeichen, das Sie darauf
aufmerksam macht, daß wichtige Anleitungen zu diesem Handbuch
gehören.
Der gepfeilte Blitz im Dreieck ist ein Warnzeichen, das Sei vor “gefährlichen
Spannungen” im Inneren des Produkts warnt.
Advertencias y Precauciones
Esta señal le advierte sobre la importancia de las instrucciones del manual
que acompañan a este producto.
Esta señal alerta sobre la presencia de alto voltaje en el interior del
producto.

1-1
Battery-Backed Power Supply

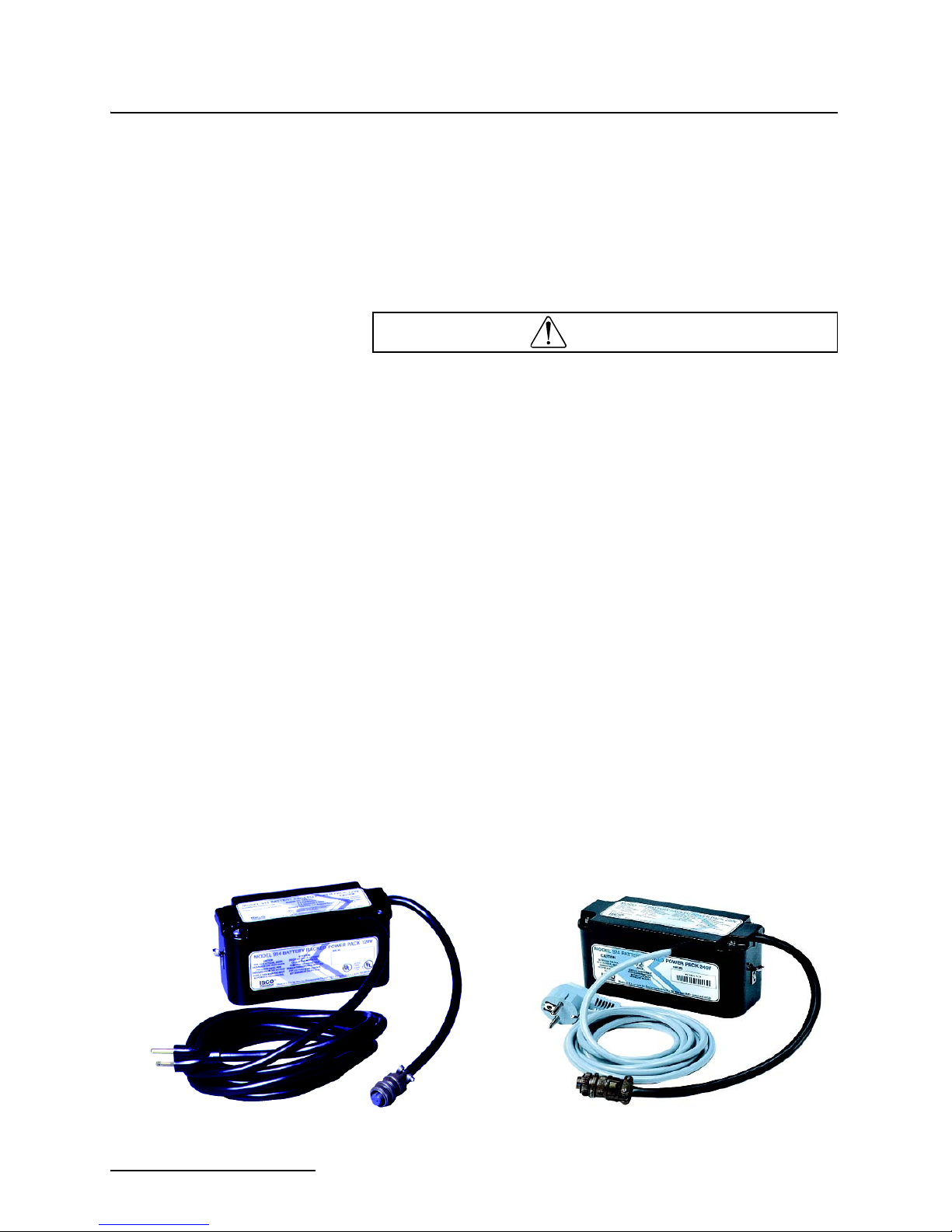

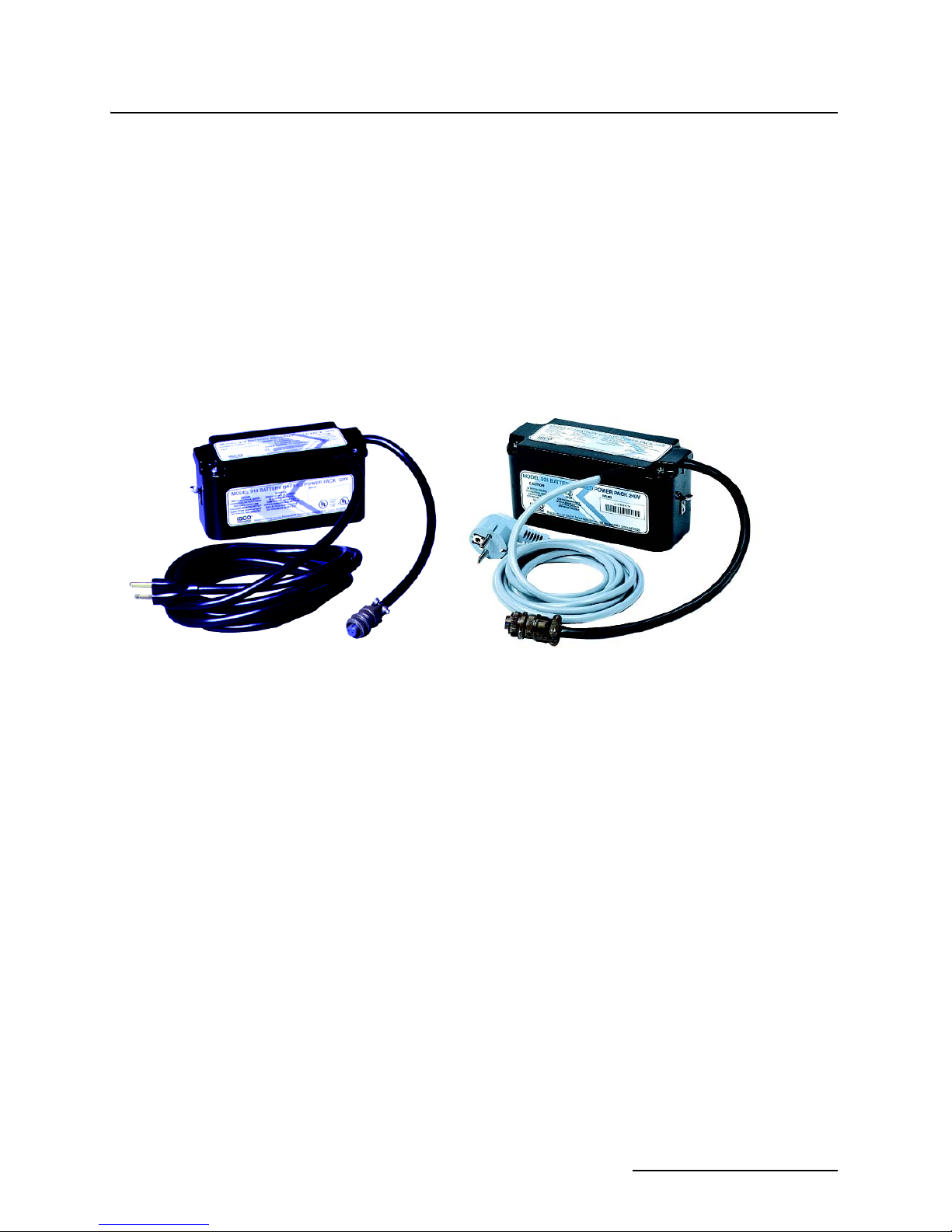

1.1 Introduction The Isco Battery-Backed Power Supply combines a regulated 12
VDC, 5 Amp power supply with a 1.2 Ampere-hour nickel
cadmium battery. The same physical size as a standard Isco
battery or power pack, the Battery-Backed Power Supply pro-
vides both operating and backup power for an Isco sampler or
flow meter, and connects to the AC outlet. A short cable with a
two-pin M/S connector attaches to the flow meter or sampler. The
unit is listed by Underwriters Laboratories (UL). The purpose of
this power supply is to provide an uninterruptible power source
for installations where continuous operation is critical during
relatively short periods of AC power failure. When power is
restored, an internal charger recharges the batteries.
Note
Use the Battery-Backed Power Supply only as an AC Power
Pack with short-term battery backup. It is not intended as a
substitute for an Isco Nickel-Cadmium Battery. Due to space
limitations, the battery inside has only one fourth of the capac-
ity of the standard Nickel-Cadmium Battery.
1.2 Operating
Instructions
CAUTION
A battery can present a risk of electric shock or burn from high
short-circuit current. Observe proper precautions.
Note
Proper disposal of batteries is required. Refer to your local
codes for disposal requirements.
Attach the Battery-Backed Power Supply to the flow meter or
sampler in the same manner as a standard battery or power
pack. Refer to the sampler or flow meter instruction manual to
see how power supplies are connected. Set the unit in place and
pull the rubber catches through the metal draw latches on each
end of the case to secure the mounting. Plug the line cord into an
AC outlet. Do not use a switched outlet. Avoid using outlets on
heavily-loaded circuits. Avoid using extension cords. Check the
outlet to see if it is a GFCI (Ground Fault Circuit Interrupter)
outlet, or is attached to a circuit controlled by a GFCI periodi-
cally to make sure it has not tripped, as this will cause the
battery to run down in a day or so, depending on the instrument
powered. Attach the shorter cord to the instrument.
CAUTION
Do not short the power supply by “sparking” the output with
wires or tools to test its operation. Doing so will cause perma-
nent internal failure.

Battery-Backed Power Supply
1-2
1.2.1 Connection to a Power
Source

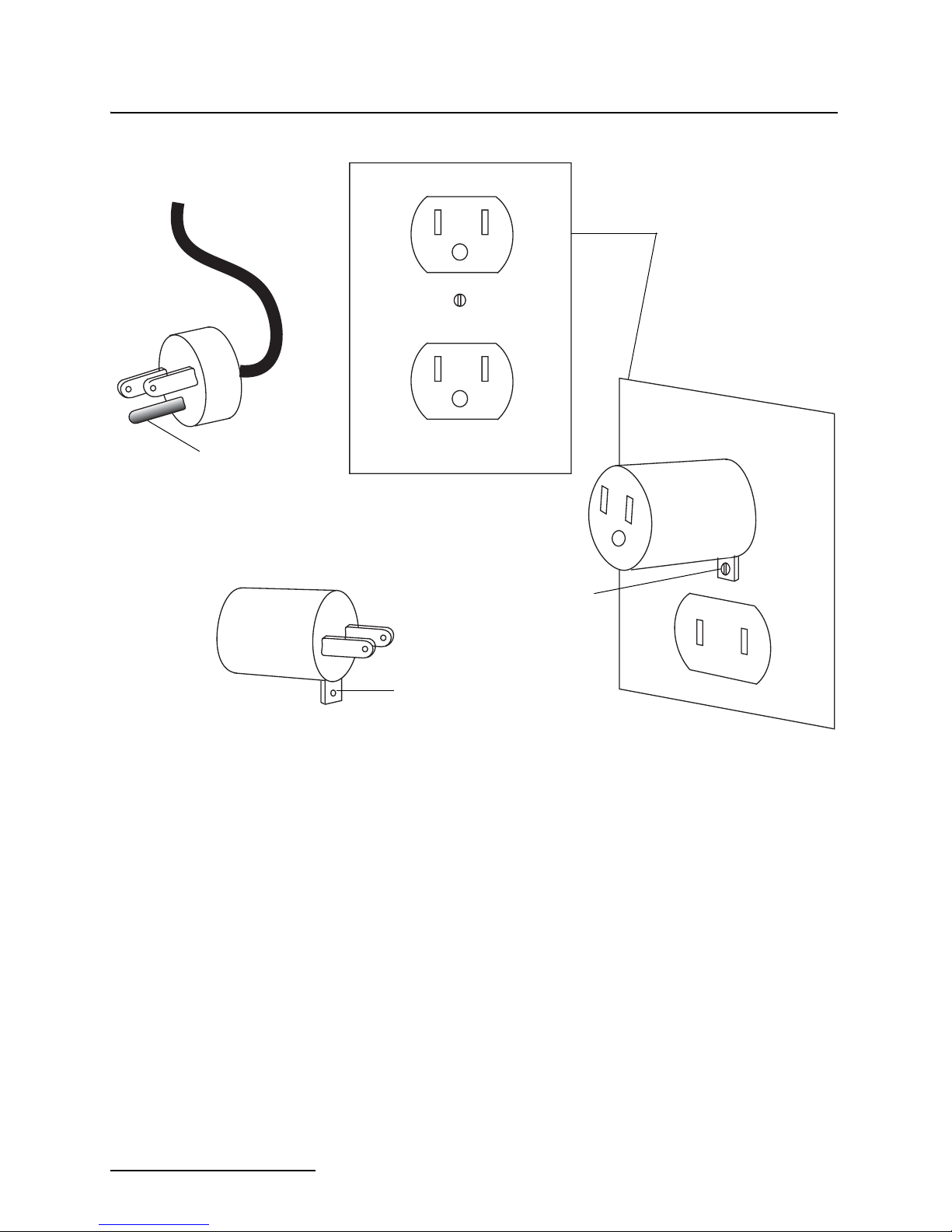

Model 914 – The Model 914 Battery-Backed Power Supply is
intended for use on a 120 VAC, 60 Hz circuit and is equipped
with a three-prong standard grounded plug (sketch A, Figure
1-2). It must be used with a three-slot grounded outlet (sketch
B). A temporary adaptor, as seen in sketch C, may be used to
connect this plug to a two-wire receptacle (sketch D) if the correct
grounded outlet is not available. The temporary adaptor should
be used only until a proper outlet can be installed by a qualified
electrician.
DANGER
Before using the grounding adaptor as
illustrated, make certain that the center screw in
the outlet plate is actually grounded. This may be
done by testing for voltage between the hot side
of the outlet (narrower blade) and the outlet plate
screw. Do not use the adaptor if the outlet box is
not grounded.
Use a volt meter or neon test lamp to test for grounding. Make
sure the screw is still grounded after the adaptor is installed.
Some outlet plates have very short screws and some even use
plastic screws. While modern conduit systems are usually
properly grounded, older two-wire systems may only be grounded
at the main switch, and deterioration over time can make
grounding of thin wall conduit unreliable. This is particularly
true where moisture, heat, vibration, or chemical agents in the
air may weaken the junctions between the conduit fittings and
thin wall conduit. There may be no bare copper drain wire inside
the conduit. (Not all codes require the drain wire.) The adaptor
must not be used if this is the case. Have an electrician install a
proper grounding outlet or run a ground wire to the nearest cold
water pipe.
Model 924 – The Model 924 Battery-Backed Power Supply is
intended for use on a 240 VAC, 60 Hz circuit.
Figure 1-1 Battery-Backed Power Supply, Models 914 (left) and 924 (right)

Battery-Backed Power Supply
1-3
Figure 1-2 Grounding Methods
1.3 Battery Capacity Since the battery capacity of the Battery-Backed Power Supply is
approximately one fourth that of a standard Isco battery, you can
expect the equipment to run approximately one fourth as long.
For example, a flow meter that will run for eight days on a
standard battery will only run for two days if power fails and is
not restored.
1.4 Outdoor Use If you use the Battery-Backed Power Supply outdoors, we rec-
ommend connection to a GFCI-protected outlet for safety, partic-
ularly if the environment is frequently wet.
1.5 Servicing There are no user-serviceable parts inside the case. The circuitry
for the regulator and battery charger are encapsulated in a ther-
mosetting potting compound. As a result, the electronics cannot
be repaired if the unit is damaged. If the battery fails to charge
up, return the unit to Isco for evaluation. Again, do not short
the output of the Battery-Backed Power Supply.
Grounding Pin
Adaptor
Grounding Tab
Cover of Grounded
Outlet Box
Metal Screw
(A)
(C)
(B)
(D)

Battery-Backed Power Supply
1-4
1.6 Technical
Specifications
Technical specifications for the Battery-Backed Power Supply are
listed in the following table.
Table 1-1 Technical Specifications for the Battery-Backed Power Supply
Weight 6.5 pounds (2.9 kg)
Dimensions 3” X 3.5” X 7” (7.6 X 8.9 X 17.8 cm)
Input Power 104 to 127 Volts AC; 59 to 61 Hz; 1.0 Ampere maximum
Output Power 12 - 14.5 volts DC, 3.0 A continuous; 5.0 A for 1 hour, maximum
Operating Temperature 0° to 140° F (-18° to 60° C)
Charging Temperature 32° to 140° F (0° to 60° C)
Storage Temperature 41° to 86° F (5° to 30° C)
Battery Capacity 1.2 Ampere-Hours
Battery Recharge Time 48 Hours
Overload Protective Devices:
Switching Regulator
Temperature
Built-in overcurrent circuit protection inside switching regulator IC.
Automatic-resetting thermal overload protector.

1-1
Bloc d’alimentation
supporté par batterie
Guide d’installation et d’utilisation

1-2

1.1 IMPORTANTES CONSIGNES DE SÉCURITÉ
1. CONSIGNES À CONSERVER – Ce guide contient d’importantes con-
signes de sécurité et d’utilisation s’appliquant au Bloc d’alimentation supporté par batterie,
Modèle 914.
2. Avant d’utiliser le bloc d’alimentation, veuillez lire toutes les consignes et tous les avertisse-
ments inscrits sur l’unité.
3. Le Modèle 914 est conçu pour utilisation à l’INTÉRIEUR et à l’EXTÉRIEUR, mais
ne convient pas aux environnements présentant un danger. Abstenez-vous de placer l’unité à
un endroit où il y a risque d’accumulation de gaz inflammables.
4. L’utilisation de cette unité avec des accessoires n’étant pas vendus ou recommandés par Isco
risque de causer des incendies, des chocs électriques ou des blessures.
5. Pour éviter d’endommager le cordon électrique ou la prise de courant du Modèle 914, assurez-
vous de toujours bien saisir la prise pour débrancher l’unité. Évitez de tirer sur le cordon.
6. Lorsque vous utilisez l’unité, assurez-vous que le cordon ne soit pas placé de façon à être
pressé, tordu ou plié, en position de faire trébucher, ou exposé à des conditions contraignantes.
7. N’utilisez un cordon de rallonge avec le Modèle 914 qu’en cas d’absolue nécessité. L’utilisa-
tion d’une rallonge non adéquate présente des risques d’incendies ou de chocs électriques. Si
vous devez toutefois utiliser une rallonge, assurez-vous d’observer les consignes suivantes:
a. Les broches des fiches de rallonge doivent être de même dimension, de
même forme et être identifiées par le même numéro que celles installées sur
le chargeur de la batterie.
b. La rallonge est correctement connectée; elle présente des conditions adé-
quates sur le plan mécanique et électrique (aucun isolant de câblage effilo-
ché, aucun connecteur non protégé, la fiche est fermement retenue
lorsqu’elle est insérée).
c. La longueur de la rallonge est adéquate par rapport au calibrage de la ten-
sion nominale du courant alternatif du chargeur, tel que spécifié ci-dessous:
8. Abstenez-vous d’utiliser le Modèle 914 lorsque la rallonge ou la fiche de l’unité est endom-
magée. Le cas échéant, remplacez immédiatement l’unité.
9. D’autres importantes consignes de sécurité sont énoncées dans les diverses sections de ce
manuel. L’utilisateur est prié de prendre connaissance de toutes les mises en garde qui y sont
formulées.
Table 1: Calibre et longueur recommandés pour le cordon de rallonge
Longueur de la rallonge en pieds 25 50 100 150 200
Calibrage de la rallonge selon
l’AWGa
a. American Wire Gauge (calibrage américain normalisé des fils)
18 18 18 16 16

1-1
Bloc d’alimentation supporté par
batterie
1.1 Introduction:
Française
Le Bloc d’alimentation supporté par batterie de Isco combine la
puissance fournie par un courant stabilisée de 12,5 V c.c., 5,0
ampères à celle obtenu au moyen d’une batterie au
nickel-cadmium de 1,2 ampère-heure. De format similaire à une
batterie ou à un bloc d’alimentation standards de Isco, le Bloc
d’alimentation supporté par batterie fournit l’alimentation de
réserve et la puissance de fonctionnement nécessaires à un
échantillonneur ou à un débitmètre fabriqués par Isco et elle
peut être branchée à une prise de courant alternatif. Un court
cordon électrique doté d’un connecteur M/S à 2 broches se rac-
corde au débitmètre ou à l’échantillonneur. L’unité est réper-
toriée dans la liste UL (Underwriters Laboratories). Le Modèle
914 a été conçu pour fournir une source d’alimentation sans
coupure, là où il est essentiel de maintenir les installations en
opération, lorsque le courant CA est interrompu pour de courtes
périodes. Une fois le courant rétabli, la batterie est rechargée au
moyen d’un chargeur de batterie interne.
Remarque
Le Bloc d’alimentation supporté par batterie ne doit servir que
comme bloc d’alimentation à courant alternatif doté d’une ali-
mentation de secours à court terme. Elle ne peut être utilisée
pour remplacer la Batterie au nickel-cadmium de Isco. En rai-
son de contraintes d’espace, la batterie placée à l’intérieur
n’est doté que d’une capacité équivalente au quart de celle de
la Batterie au nickel-cadmium standard.
Attention
Une batterie peut présenter des risques de chocs électriques
ou de brûlures occasionnés par un court-circuit. Veuillez
observer les mesures de sécurité.
Remarque
Les utilisateurs doivent s’assurer d’éliminer de façon appro-
priée les batteries utilisées. Veuillez consulter le code qui
s’applique à l’élimination de ce produit dans votre localité.
1.2 Consignes
d’utilisation
Raccordez le Bloc d’alimentation supporté par batterie au débit-
mètre ou à l’échantillonneur comme s’il s’agissait d’une batterie
standard ou d’un bloc d’alimentation. Consultez le guide
d’instructions de l’échantillonneur ou du débitmètre afin de voir
de quelle façon les unités d’alimentation sont connectées entre
elles. Mettez l’unité en place et faites passer les taquets de caou-
tchouc au travers des écrous métalliques en saillie disposés à

Bloc d’alimentation supporté par batterie
1-2
chaque extrémité du boîtier afin de sécuriser l’installation. Rac-
cordez le cordon électrique à une prise de courant alternatif.
N’utilisez pas de prises commandées par interrupteur.
Abstenez-vous d’utiliser des circuits chargés. Abstenez-vous
d’utiliser un cordon de rallonge. Vérifiez la prise pour vous
assurer qu’il s’agit d’une prise électrique à DDFT (disjoncteur
de fuite de terre) ou assurez-vous que la prise soit branchée à
un circuit contrôlé au moyen d’un disjoncteur de fuite de terre.
Vérifiez périodiquement qu’il n’y ait pas eu déclenchement du
disjoncteur, car la batterie s’autodéchargerait en environ 24
heures, tout dépendant du type d’unité alimentée. Raccordez le
plus petit cordon à l’unité.
Attention
Ne court-circuitez pas le courant en produisant une charge
disruptive au moyen de câbles ou d’outils pour vérifier le fonc-
tionnement de l’unité. Cette manœuvre entraînerait une défail-
lance interne permanente du bloc d’alimentation.
1.2.1 Raccordement à une
source de courant
Modèle 914 – Le Bloc d’alimentation supporté par batterie,
Modèle 914, est conçu pour une utilisation sur un circuit de 120
VCA, 60 Hz et est doté d’une fiche de mise à la terre standard à
trois broches (esquisse A, figure 1-2) qui doit être utilisée avec
une prise de courant à trois cavités (esquisse B). Un adaptateur
provisoire, tel que montré sur l’esquisse C, peut être utilisé pour
raccorder la fiche d’alimentation électrique à une prise de
courant à deux cavités (esquisse D) lorsque la fiche de mise à la
terre adéquate n’est pas disponible. L’adaptateur provisoire doit
être utilisé jusqu’à ce que la prise adéquate puisse être installée
par un électricien qualifié.
DANGER
Avant d’utiliser l’adaptateur de mise à la terre
comme illustré, assurez-vous que la vis disposée
au centre de la plaque de la prise de courant soit
effectivement mise à la terre. À cet effet, testez le
voltage entre la facette de la plaque présentant la
lamelle la plus étroite et la vis de la plaque.
Abstenez-vous d’utiliser l’adaptateur lorsque le
coffret de prise de courant n’est pas doté d’un
dispositif de mise à la terre.
Utilisez un voltmètre ou une lampe témoin au néon pour mettre
à l’épreuve la mise à la terre. Assurez-vous que la vis est toujours
mise à la terre une fois l’adaptateur installé. Certaines plaques
pour prises de courant sont dotées de vis très courtes et parfois
même de vis de plastique. Alors que les systèmes de câbles élec-
triques plus récents sont habituellement mis à la terre de façon
adéquate, les systèmes plus anciens à deux fils ne sont parfois
protégés par une mise à la terre qu’à l’endroit où se trouve

Bloc d’alimentation supporté par batterie
1-3
l’interrupteur principal, et la détérioration peut, à la longue,
mettre en cause la fiabilité de la mise à la terre des conduits à
parois minces. Cela se produit particulièrement lorsque la moi-
sissure, la chaleur, les vibrations ou les agents chimiques dans
l’air ont la possibilité d’affaiblir les liaisons entre les raccords de
conduits et les conduits à parois minces. (Certains codes ne
requièrent pas de conducteur de drainage.) En ce cas, l’adap-
tateur ne doit pas être utilisé. Demandez à un électricien
d’installer une prise de mise à la terre adéquate ou de faire
passer un câble de mise à la terre jusqu’à la conduite d’eau froide
la plus près.
Modèle 924, est conçu pour un circuit de 240 VCA, 60 Hz.
Figure 1-1 Bloc d’alimentation supporté par batterie, Modèle 914 (à la
gauche) et Modèle 924 (à la droite)

Bloc d’alimentation supporté par batterie
1-4
Figure 1-2 Méthodes de mise à la terre
1.3 Capacité de la batterie Étant donné que la capacité du Bloc d’alimentation supporté par
batterie est équivalente environ au quart de la capacité offerte
par une batterie Isco standard, prévoyez un temps d’utilisation
proportionnel. Par exemple, un débitmètre qui fonctionne
pendant huit jours au moyen d’une batterie standard n’est en
mesure de fournir de l’alimentation que pendant deux jours adv-
enant une panne se prolongeant au-delà de ce temps.
1.4 Utilisation à
l’extérieur
Lorsque vous vous servez du Bloc d’alimentation supporté par
batterie à l’extérieur, nous vous recommandons, à des fins de
sécurité, d’utiliser une prise dotée d’un disjoncteur de fuite de
terre, particulièrement pour les environnements fréquemment
soumis à l’humidité.
1.5 Entretien de l’unité Le boîtier ne contient aucune pièce destinée à l’entretien de
l’unité. La circuiterie du rhéostat et du chargeur de batterie est
encapsulée dans une matière d’enrobage thermodurcissable. En
conséquence, les composantes électroniques ne peuvent être
(A)
Broche de mise à la
terre
(C)
Languette de mise à
la terre
(B)
Couvercle de boîte à
prises munies de mise
à la terre
(D)
Vis de métal
