Televes 144110 User manual

www.televes.com
ES
PT
FR
EN
IT
PL
DE
Manual de Instrucciones
Manual de Instruções
Manuel d´instructions
User´s Manual
Manuale di istruzione
Instrukcja użytkownika
Bedienungsanleitung
Refs. 144110, 144111
Antena
Antena
Antenne
Antenna
Antenna
Antena
Antenne

2

3
144110
Fig. 1
Fig. 2 Fig. 3
VERTICAL
PIONOWA
HORIZONTAL
POZIOMA
144111

4
Fig. 5 Fig. 6
Fig. 4
abc

5
+TV
0/12V
ONOFF
P. Ins./Iny. Cor.
1.5 A
Ref. 7450
-0.8 dB
10-2150 MHz
12 ... 24V
12 ... 24V
234710
234756
234756
234756
234756
234756
234756
234756
0/12 ... 24V
4mm
5 mm
5 mm
8mm
Fig. 7
DIGINOVA
DIGINOVA
DIGINOVA
Marrón
Castanho
Brun
Brown
Marrone
Brązowy
Braun
Azul
Azul
Bleu
Blue
Blu
Niebieski
Blau
Fig. 8
Fig. 9 Fig. 10

Antena DIGINOVA BOSS 6
Es una antena especialmente diseña para la re-
cepción de la TDT.
Protegida por un domo de plástico ABS, resistente
a las radiaciones UV, es ideal para trabajar en am-
bientes climatológicos adversos. Además, presenta
un bajo impacto visual que la hace muy recomen-
dable para instalaciones en fachadas, balcones y
viviendas unifamiliares en general.
Es ideal como antena ocasional (en vacaciones, en
viajes, etc).
Se caracteriza por su gran facilidad de instala-
ción, robustez y alto rendimiento eléctrico.
Fabricada con materiales de alta resistencia al
agua, viento, etc.

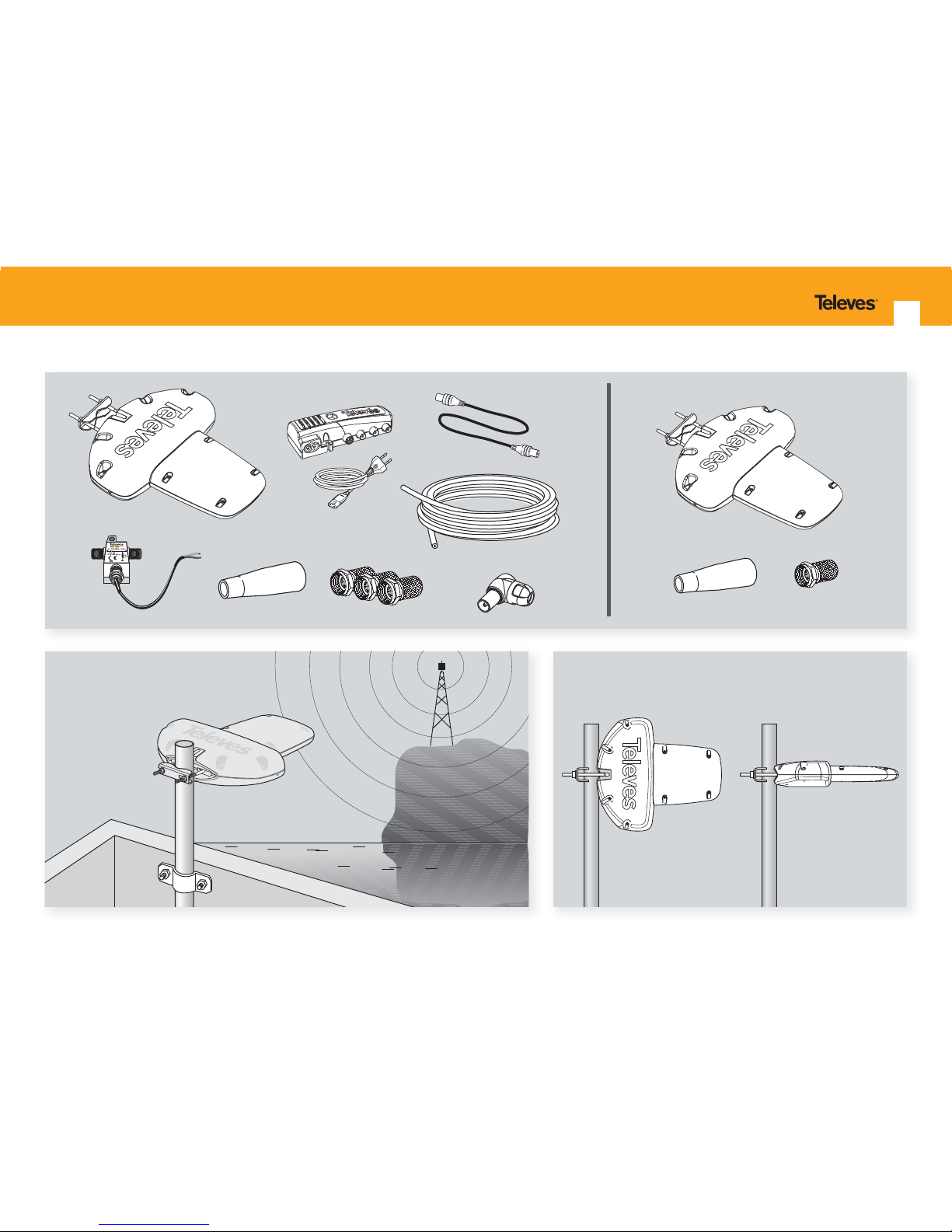

Accesorios que incorpora
(gs. 1a y 1b dependiendo de la referencia):
1 Amplicador de vivienda
1“Inyector de corriente” para conexión a batería.
1 Rollo cable T-100 (14 metros).
1 Prolongador M/H de 1,5 m.
1 Conector blindado tipo“CEI”.
3 Conectores tipo“F”.
1 Capuchón conector F.
* Patente Europea
Características generales
Antena tipo Yagi de 10 elementos (direccional)
realizada con tecnología Microstrip* en UHF y
dipolo impreso de FM-BIII.
Incorpora un amplicador blindado con tecno-
logía BOSS-Tech que amplica de forma inteli-
gente las bandas de VHF y UHF y además permite
el paso de señal en esas bandas en ausencia de
alimentación.
Sistema compuesto por antena FM-BIII-UHF, in-
yector de corriente para tensiones comprendidas
entre 12...24 V (uso con acumuladores) y am-
plicador de vivienda 230V~ ±10% (conexión a
la red).
El amplicador de vivienda:
- Proporciona la tensión de alimentación necesa-
ria a la antena y amplicación adicional en FM-
BIII y UHF.
- Permite al usuario el control del modo de funcio-
namiento de la antena, activando ó desactivan-
do el amplicador de la misma.
- Incorpora cable para su conexión a la red.
Instalación
A ser posible elija un lugar para su ubicación, libre
de obstáculos donde la antena pueda apuntarse en
dirección al reemisor (g. 2).
Para montarla sobre mástil, se recomienda que el ø
del mismo esté entre 35 y 45 mm.
La antena permite su instalación tanto en polari-
dad horizontal como vertical gracias al diseño de
su mordaza (gs. 3 y 4).

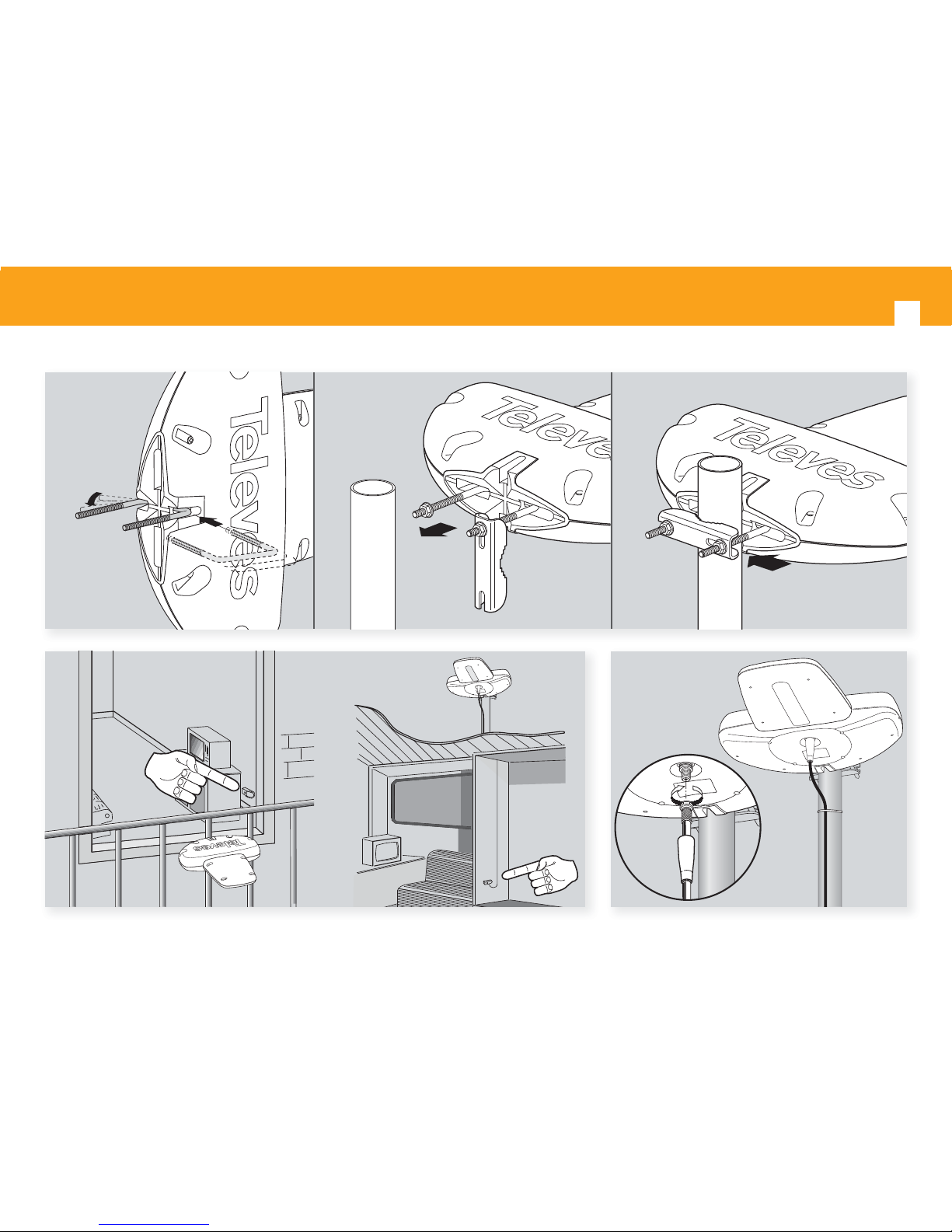

Sitúe la antena en el mástil con la mordaza en la po-
sición indicada. Gire la abrazadera sobre el tornillo
de forma que agarre el mástil e introdúzcala en el
otro tornillo (g. 4 b).
Deslice la abrazadera sobre los tornillos hasta que
agarre. Apriete ligeramente las tuercas de sujeción
para permitir posteriormente la orientación de la
antena hacia el reemisor (g. 4 c).
Ubicación del amplicador de
vivienda
Elija un lugar accesible en el interior del habitá-
culo donde colocar el amplicador de vivienda
de forma que esté protegido del calor, humedad,
etc., procurando que la longitud del cable desde

ES
7
la antena hasta el amplicador de vivienda no sea
excesiva (g. 5).
La conexión a la antena se realiza por medio de un
conector“F”(g. 6), mientras que al amplicador se
une con un conector“CEI”macho.
Es conveniente no hacer demasiadas dobleces al
cable, ni mordeduras.

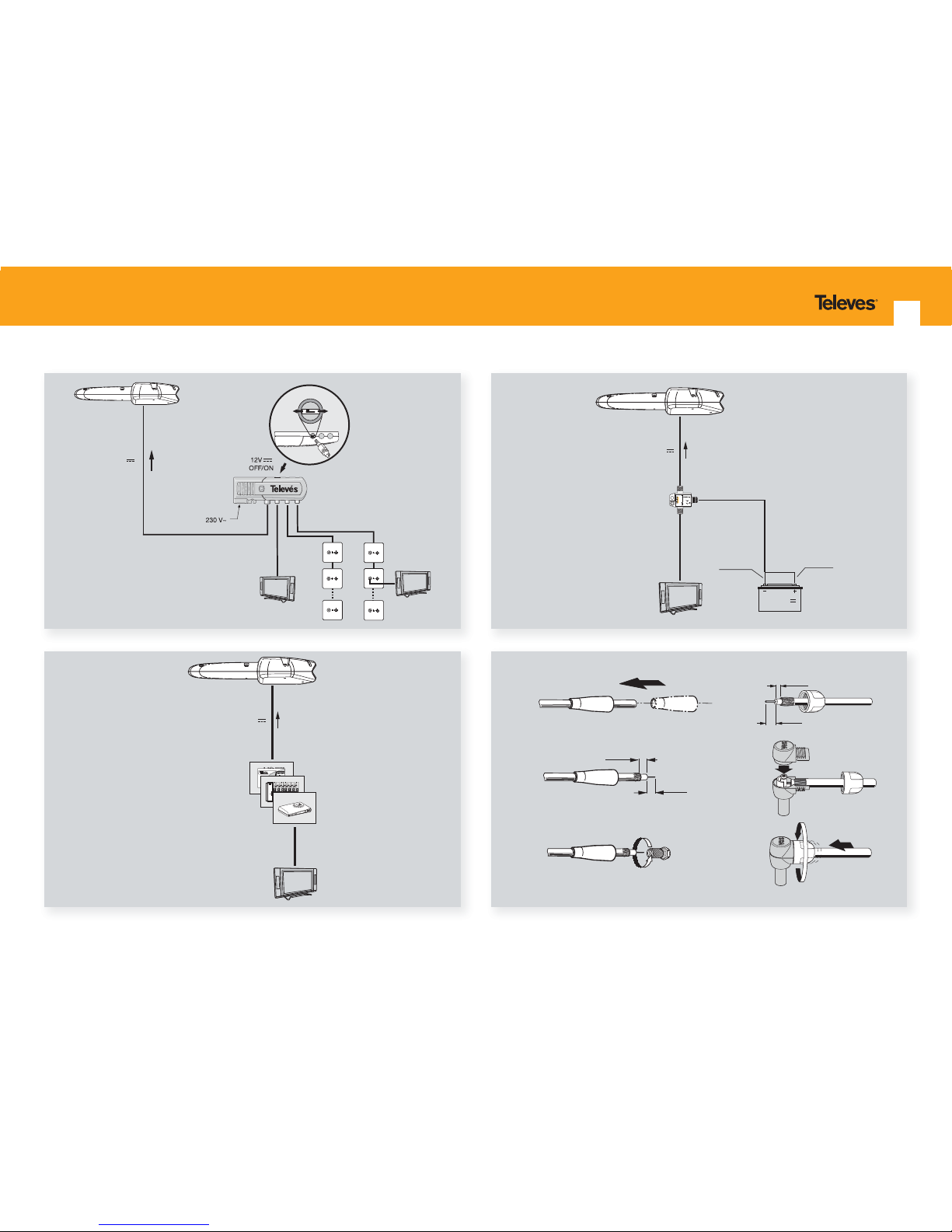

Esquema de la instalación
Siga uno de los esquemas de las guras 7, 8 ó 9
para su instalación.
NOTA IMPORTANTE:
En el caso de usar el inyector de corriente vericar
que la polaridad de los cables de alimentación es
la correcta (marrón conectado al positivo y azul
conectado al negativo) y vericar también que
se conecta la antena a la salida del inyector que
proporciona tensión.
Se recomienda proteger la conexión“F” de la ante-
na con el capuchón que se proporciona junto con
la antena a n de evitar la posible entrada de agua
(g. 6).
Modo de funcionamiento
El amplicador de vivienda dispone de un siste-
ma que permite desconectar el amplicador de la
antena mediante el accionamiento del interruptor
(g. 7).
Con el interruptor en posición ON se activa el siste-
ma BOSS-Tech que permite la amplicación de las
señales de forma inteligente regulando la ganancia
del sistema automáticamente. Este es el modo de
funcionamiento recomendado para su uso general.
Con el interruptor en posición OFF, el amplicador
de la antena está desactivado, quedando solamen-
te funcionando el amplicador de vivienda. Si la se-
ñal fuera muy elevada se podría conectar la antena
directamente al televisor sin necesidad de ningún
elemento de amplicación.
Posibles incidencias
SINTOMA CAUSA SOLUCION
- Aparente mal funciona-
miento o no funciona-
miento.
- ¿Hay tensión de red?.
- ¿La conexión a la batería es
correcta?.
- Posible cortocircuito.
- Revise la instalación eléctrica.
- Asegúrese de que el hilo marrón está conectado
al positivo y el azul al negativo. Si la instalación es
correcta revise el estado de la batería.
- Revise las conexiones.
- No hay ni imagen ni
sonido.
- ¿Es correcto el programa del
canal del receptor?.
- Programe el canal correctamente en su televisor.
- Revise la instalación, en especial las conexiones de
cable y conectores; puede haber un cortocircuito.
(Comprobar que hay Vcc en el módulo de alimenta-
ción. (Entrada antena)).
- La imagen es pobre. - ¿Existe algún obstáculo
enfrente de la antena?.
- Elimine el obstáculo o sitúe la antena en otro lugar.
- Funcionamiento anó-
malo y sin causa coin-
cidente con las citadas
anteriormente.
- Consulte con su distribuidor.
Tiene además la posibilidad de alimentar el am-
plicador de la antena desde una batería o fuente
de continua (12 ... 24V ) a través del inyector de
corriente que se suministra con la antena (g. 8).
Sintonice su TV en los canales de UHF recibidos en
la zona. Observe la imagen que aparece y en fun-
ción de la misma, elija el modo de funcionamiento
de la antena.
El amplicador de vivienda dispone de un atenua-
dor (g. 9) para el caso de señal excesiva de entra-
da.

Antena DIGINOVA BOSS 8
É uma antena especialmente concebida para a re-
cepção da TDT.
Com protecção plástica em ABS, resistente às ra-
diações UV, é uma antena ideal para trabalhar em
ambientes climatéricos adversos. Apresenta um
baixo impacto visual sendo por isso recomendável
a sua instalação em fachadas, varandas e mora-
dias unifamiliares em geral.
Ideal como antena ocasional (em viagens, férias,
etc).
Caracteriza-se pela sua grande facilidade de ins-
talação, robustez e alto rendimento eléctrico.
Fabricada com materiais de alta resistência à
agua, vento, etc.
Acessórios que incorpora
(gs. 1a e 1b dependendo da referência):
1 Amplicador de vivenda
1 Injector de corrente para ligação a baterias.
1 Cabo coaxial T-100 (14 metros).
1 Chicote M/F de 1,5 m.
1 Conector blindado tipo“CEI”.
3 Conectores tipo“F”.
1 Protecção conector“F”..
* Patente Europeia
Características gerais
Antena tipo Yagi de 10 elementos (direccional)
idealizada com tecnologia Microstrip* em UHF e
dipolo impresso de FM-BIII.
Incorpora um amplicador blindado com tec-
nologia BOSS-Tech que amplica de forma in-
teligente as bandas de VHF e UHF para além de
permitir a passagem de sinal nessas bandas na
ausência de alimentação.
Sistema composto por antena FM-BIII-UHF, in-
jector de corrente para tensões compreendidas
entre 12...24 V (baterias) e amplicador de
vivenda 230V~ ±10% (ligação à rede).
O amplicador de vivenda:
- Proporciona tensão de alimentação necessária
à antena e amplicação adicional em FM-BIII e
UHF.
- Permite ao utilizador controlar o funcionamento
da antena, activar/desactivar a amplicação da
mesma.
- Inclui cabo para ligação à rede.
Instalação
Se possível, escolha um local livre de obstáculos
onde seja possível orientar a antena directamente
ao reemissor (g. 2).
Para montagem em mastro, este deve ter um diâ-
metro entre 35 e 45 mm.
O sistema de xação, (gs. 3 e 4) permite a insta-
lação da antena tanto na polaridade vertical como
na horizontal.
Coloque a antena no mastro com a abraçadeira na
posição correcta. Gire a abraçadeira sobre o parafu-
so de forma que segure ao mastro e introduza-a no
outro parafuso. (g. 4 b).
Deslize a abraçadeira até que xe. Aperte ligeira-
mente as porcas de forma a permitir posteriormen-
te a orientação para o reemissor (g. 4 c).
Instalação do amplicador de
vivenda
Escolha um local acessível no interior do habitácu-
lo para colocar o amplicador de forma que que
protegido do calor, humidade, etc., evitando que a
distância entre a antena e o amplicador não seja
excessiva (g. 5).

PT
9
A ligação à antena é feita através de um conector
“F”, (g. 6) e ao amplicador através de um conec-
tor“CEI”macho.
É conveniente não fazer demasiadas curvas, evite
dobrar e ferir o cabo.
Esquema de instalação
Siga um dos esquemas das guras 7, 8 ou 9 para a
sua instalação.
NOTA IMPORTANTE:
No caso de usar o injector de corrente verique a
polaridade dos cabos de alimentação, (castanho
para o positivo e azul para o negativo) e vericar
também a posição do injector de forma que a
saída de tensão seja direccionada para a antena.
Recomenda-se que o conector “F” que protegido
através do acessório fornecido com a antena, assim
evita-se a possível entrada de água (g. 6).
Modo de funcionamento
O amplicador de vivenda dispõe de um sistema
que permite desactivar o amplicador da antena
através de um interruptor (g. 7).
Com o interruptor em posição ON activa-se o sis-
tema BOSS-Tech que permite a amplicação dos
sinais de forma inteligente regulando o ganho do
sistema automaticamente. Este modo de funcio-
namento é recomendado para utilização genera-
lizada.
Com o interruptor na posição OFF, o amplicador
da antena ca desactivado, neste caso ca apenas
em funcionando o amplicador de vivenda. Para
casos de sinal muito elevado, ligar a antena direc-
tamente ao TV, sem nenhum elemento de ampli-
cação.
É possível também alimentar o amplicador da
antena desde uma bateria ou qualquer fonte con-
Possíveis incidências
SINTOMA CAUSA SOLUÇÃO
- Ningún LED aceso. - ¿Há tensão de rede?.
- ¿A ligação á batería é cor-
recta?.
- Possível curto-circuito.
- Revise a instalação eléctrica.
- Assegure-se de que o o marrom esteja ligado ao
polo (+) e o azul ao (-).
- Revise as ligações.
- Não há imagem nem
som.
- ¿E correcto o canal do progra-
ma do receptor?.
- Programe correctamente o canal no seu televisor.
- Revise a instalação, em especial as ligações de cabo e
conectores, pode haver um curto-circuito. (Compro-
var que há Vcc no módulo de alimentação. (Entrada
da antena)).
- A imagem é pobre. - ¿Existe algum obstáculo em
frente á antena?.
- Elimine o obstáculo ou situe a antena noutro lugar.
- Funcionamento anó-
malo e sem causa coin-
cidente com as citadas
anteriormente.
- Consulte com seu distribuidor.
tínua (12 ... 24V ) através do injector de corrente
(g. 8).
Sintonize a TV nos canais recebidos na zona, obser-
ve a imagem e eleja o modo de funcionamento da
antena.
O amplicador de vivenda dispõe de um atenua-
dor (g. 9) para o caso de sinal excessivo à entrada

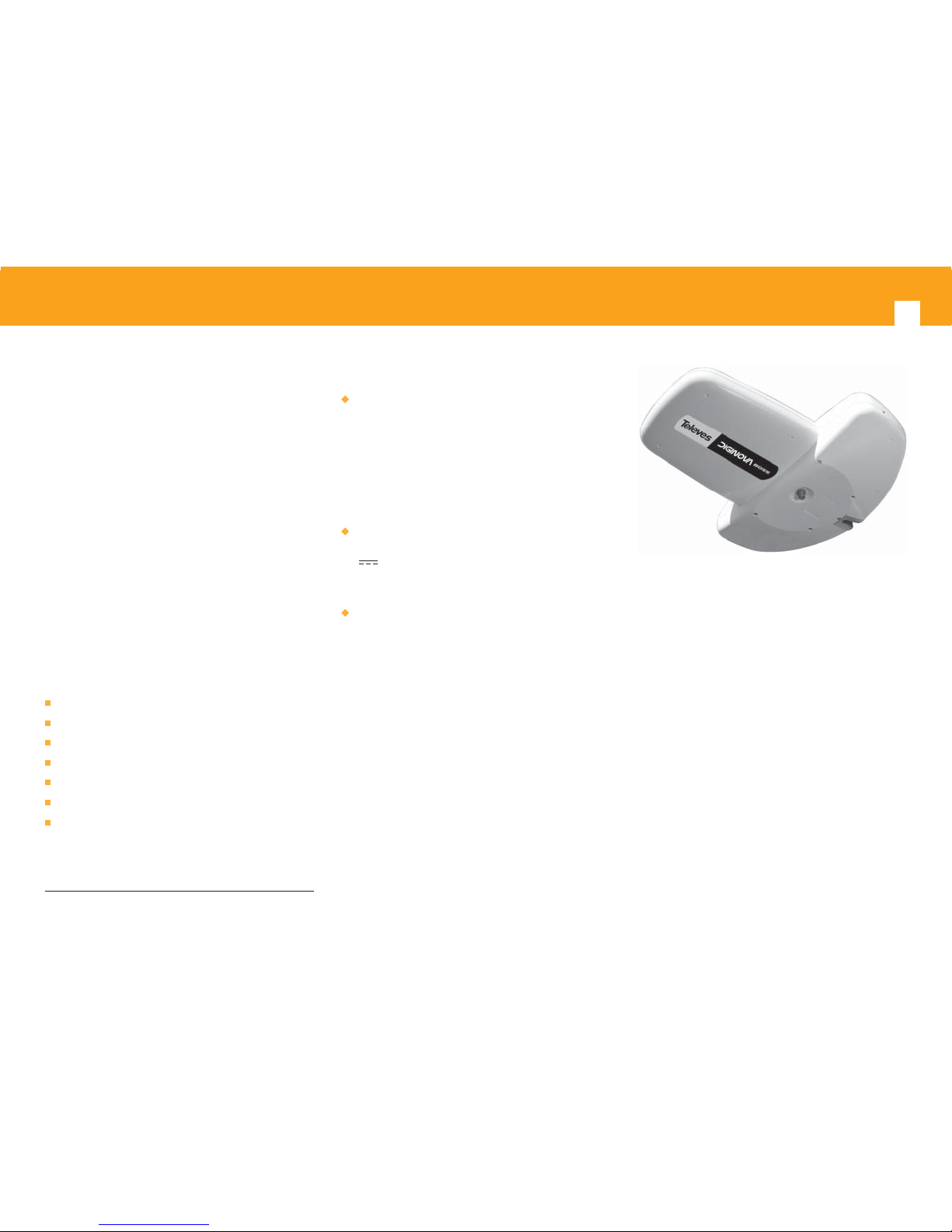

Antenne DIGINOVA BOSS 10
C’est une antenne spécialement conçue pour la ré-
ception des signaux TNT.
Protégée par un dôme en plastique ABS, resistant
aux radiations des UV, cette antenne est idéale
pour une utilisation en environnements diciles.
De plus, avec peu de présence visuelle, elle peut
très bien être installée en façade, sur balcon ou
en terrasse.
C’est l’antenne occasionnelle idéale (vacances,
voyage, etc).
Elle se caractérise par sa grande facilitée d’instal-
lation, sa robustesse et son haut rendement élec-
trique
Elle est fabriquée avec des matériaux hautement
résistants à l’eau, au vent, etc.
Accessoires fournis
(gs. 1a et 1b en fonction de la référence):
1 Amplicateur d’intérieur
1 “Injecteur de courant” pour le raccordement à
une batterie.
1 Rouleau de cable T-100 (14 mêtres).
1 Rallonge M/F de 1,5 m.
1 Connecteur blindé type “CEI”.
3 Connecteurs type “F”.
1 Charge connecteur F..
* Brevet Européen
Caractéristiques générales
Antenne type Yagi de 10 éléments (directionnels)
en technologie Microstrip* en UHF avec dipole
FM-BIII imprimé.
Il intègre un amplicateur blindé de technologie
BOSS-Tech qui amplie intelligemment la VHF et
l’UHF et permet également le passage du signal
dans ces bandes, en l’absence d’alimentation.
Système composé d’une antenne FM-BIII-UHF,
d’un injecteur de courant 12...24 V (utilisation
avec batteries) et amplicateur d’intérieur 230V~
±10%.
L’amplicateur d’intérieur:
- Fournit la tension d’alimentation nécessaire à
l’antenne et l’amplication additionnelle en FM-
BIII et UHF.
- Permet à l’utilisateur de contrôler le mode de
fonctionnement de l’antenne en activant ou en
désactivant son amplicateur.
- Intègre le câble pour le raccordement au réseau.
Installation
Le lieu d’installation doit permettre à l’antenne
d’être orientée, autant que possible, vers l’emetteur
désiré (g. 2).
Pour une installation sur mât, il est recommandé
d’utiliser des mâts ø entre 35 et 45 mm.
L’antenne peut être installée en polarisation hori-
zontale ou verticale grace au design de son attache
(gs. 3 et 4).
Poser l’antenne sur le mât avec la machoire dans
la position indiquée. Tournez l’agrafe sur la vis an
de placer le mât puis introduire l’agrafe dans l’autre
vis (g. 4 b).
Glisser l’agrafe sur les vis. Serrer légèrement les
écrous an de pouvoir ensuite orienter l’antenne
vers l’emetteur adéquat (g. 4 c).
Positionnement de l’amplicateur
d’intérieur
Choisir un lieu accéssible à l’intérieur du foyer pour
positionner l’amplicateur, protégé de la chaleur,
de l’humidité, etc., en faisant attention que la lon-
gueur de câble entre l’antenne et l’amplicateur ne
soit excéssive (g. 5).
Le raccordement à l’antenne se fait par l’inter-

FR
11
médiaire d’un connecteur “F” (g. 6), alors que le
connecteur de l’amplicateur est du type “CEI”
mâle.
Eviter d’aplatir et d’abimer le câble lors de son ins-
tallation
Schéma d’installation
Suivre un des schémas gures 7, 8 ou 9 pour l’ins-
tallation.
NOTE IMPORTANTE:
Dans le cas de l’utilisation d’un injecteur de cou-
rant, vérier que la polarité des câbles d’alimen-
tation est respectée (marron pour le positif et bleu
pour le négatif), vérier également que l’antenne
est bien connectée à la sortie de l’injecteur qui gé-
nère le courant.
Il est recommandé de protéger le connecteur “F”
de l’antenne avec un capuchon an d’éviter tout
contact avec de l’eau de pluie (g. 6).
Mode de fonctionnement
L’amplicateur d’intérieur dispose d’un système
qui permet de déconnecter l’amplicateur d’an-
tenne à l’aide d’un interrupteur (g. 7).
La position ON du commutateur active le système
BOSS-Tech qui permet l’amplication intelligente
des signaux par un réglage automatique du gain
du système. Ce mode est recommandé en utilisa-
tion générale.
Avec l’interrupteur en position OFF, l’amplicateur
d’antenne est désactivé et seul fonctionne l’am-
plicateur d’intérieur. Si les signaux sont tres forts,
raccorder l’antenne directement au TV sans passer
par les éléments d’amplication.
Il est également possible d’alimenter l’amplica-
teur d’antenne avec une batterie ou une tension
continue (12 ... 24V ) via un injecteur de courant
fourni avec l’antenne (g. 8).
Incidences possibles
SYMPTÔMES CAUSE SOLUTION
- Les LED ne s’allument. - Il y a t’il tension au secteur?.
- Le branchement à la batterie
est-il correct?.
- Court-circuit possible.
- Vérier l’installation électrique.
- Vérier que le l marron sur positif et le bleu sur
négatif. Si l’installation est correct, vérier l’étât de la
batterie.
- Vérier les branchements.
- Il n’y a ni image ni son. - Le programme du recepteur
est-il correct?.
- Programmer correctement le canal au téléviseur.
- Vérier l’installation, surtout les branchements au ca-
ble et aux connecteurs; il peut y avoir un court-circuit.
(Vérier qu’il y est Vcc au module d’alimentation),
(Entrée antenne).
- L’image est pauvre. - Il y a t’il un obstacle devant
l’antnne?.
- Éliminer l’obstacle ou placer l’antenne ailleurs.
- Autres. - Consulter avec le vendeur.
Faire une recherche des chaînes reçues sur la zone
avec le Téléviseur. Visualiser l’image, en fonction de
la qualité de celle ci, choisir le mode de fonctionne-
ment de l’antenne.
L’amplicateur d’intérieur est doté d’un atténua-
teur (g. 9) en cas de signal excessif en entrée.

Antenna DIGINOVA BOSS 12
This antenna is specially designed for the reception
of the DTT.
It is protected by an ABS plastic radome that is UV
resistent; it is ideal to work within bad climatic
conditions. Besides, it shows a low visual impact,
what is very recommendable for the installation
in fronts, balconys and single-family homes in
general.
Ideal as an antenna for occasional use (holidays,
trips, etc.).
Characterised by its easy installation, robustness
and high electrical performance.
Manufactured using materials with high
resistance to water, wind, etc
Accessories included:
(gs. 1a & 1b depending on the reference):
1 Indoor domestic amplier
1“Power injector” for battery connection.
1 Roll of T-100 cable (14 metres).
1 M/F extension cable 1.5 m.
1 Shielded IEC-type connector.
3 F type connectors.
1 F watertight cover.
* European patent
General features
10 elementYagi-type antenna (directional), using
Microstrip* technology in UHF, and printed FM-
BIII dipole.
It incorporates our BOSS-Tech shielded amplier
to manage both VHF and UHF bands, this
technology also allows to pass through these
signals even though the powering is switched-
o.
System comprising an FM-BIII-UHF antenna,
power injector for voltages between 12-24
V(use with accumulators), and a 230V~
±10% indoor domestic amplier (connection to
power supply).
The Indoor domestic amplier:
- Provides the necessary voltage for the antenna
and additional amplication in FM-BIII and UHF.
- Allows the user to control the operating mode
of the antenna, activating or de-activating its
amplier.
- Includes a cable for connection to the power
supply.
Installation
If possible, choose an installation point free from
obstacles, where the antenna can be pointed in the
direction of the transmitter (g. 2).
If mounted on a mast, a diameter of between 35
and 45 mm is recommended.
The antenna can be installed in horizontal or
vertical polarity thanks to the design of its clamp
(gs. 3 & 4).
Connect the antenna to the mast with the clamp in
the position shown. Twist the clamp down on the
screw so that it grips the mast rmly, and push it
into the other screw (g. 4b).
Slide the clamp onto the screws until it grips.
Tighten the connecting bolts slightly so that
the antenna can then be turned towards the
transmitter (g. 4c).
Installing the Indoor domestic
amplier
Choose an accessible point inside the room to
install the amplier so that it is protected from
heat, damp, etc., making sure that the length of

EN
13
the cable from the antenna to the indoor domestic
amplier is not too long (g. 5).
The connection to the antenna is made using an“F”
connector (g.6), while the amplier is connected
using a male IEC connector.
Make sure that the cable is not wound round too
many times, and that it does not have any kinks.
Installation diagram
Use one of the diagrams shown in gures 7, 8 or 9
for installation.
IMPORTANT:
If using the power injector, make sure that the
polarity of the power cables is correct (brown con-
nected to positive and blue to negative), and also
make sure that the antenna is connected to the
output of the injector that provides voltage.
We recommend protecting the antenna’s “F”
connection using the watertight cover provided
together with the antenna to prevent water from
entering (g. 6).
Operating mode
The indoor domestic amplier has a system that
allows the antenna amplier to be disconnected
by driving the switch (g. 7).
Once the switch is in ON position, the BOSS-Tech
system is activated and starts to work amplifying
in an intelligent manner by regulating the gain
of the system automatically. Operating mode
recommended for general use.
With the switch in the OFF position, the amplier
for the antenna is deactivated and only the indoor
domestic amplier is used. If the signal is very high,
the antenna may be connected directly to the TV
without the need for any amplication element.
The antenna amplier may also be powered using
Troubleshooting
FAILURE CHECK ACTION
- LEDs are OFF. - Is there mains voltage?.
- Is the battery connection OK?.
- Possible short circuit.
- Check electrical installation.
- Check if the brown wire is connected to positive and
the blue one to negative. If connections are OK, then
check the battery condition.
- Check the connections.
- There is neither picture
nor sound.
- Channel not tuned in the TV
set correctly?.
- Tune the TV set to the local TV channels.
- Check installation cable and connectors: there might
be a shortcircuit. (Check that there is DC voltage at
the PSU’s antenna connector).
- Poor picture. - Obstacles in front of the
antenna?.
- Remove the obstacles or change the antenna
location.
- Other. - Consult with you local distributor.
a battery or DC source (12-24V ) using the power
injector supplied together with the antenna (g. 8).
Tune in your TV with the UHF channels received
in the area. Observe the image on the screen and
choose the operating mode for the antenna
depending on its quality.
The home amplier has an attenuator (g. 9) if the
input signal is too strong.

Antenna DIGINOVA BOSS 14
È una antenna disegnata espressamente per la ri-
cezione TDT.
Protetta da un case stagno in ABS, resistente alle
radiazioni UV, è l’ideale per lavorare in zone con
condizioni climatiche avverse.
Altresì, ha un bassissimo impatto visivo che la ren-
de raccomandabile per installazioni in facciata,
balconi e abitazioni unifamiliari in generale.
Ideale come antenna occasionale (in vacanza , in
viaggio, etc).
Di facile installazione, robustezza e alto rendi-
mento.
Fabbricata con matriali resistenti all’acqua e al
vento,etc.
Accessori compresi
(g. 1a e 1b a secondo dell’articolo):
1 Amplicatore da interno
1“Iniettore di corrente”per collegamento alla bat-
teria.
1 Cavo tv T-100 (14 metros).
1 Prolunga M/F da 1,5 m.
1 Connettore blindato tipo“CEI”.
3 Connettore tipo“F”.
1 Cappuccio protezione connettore F.
* BREVETTO Europeo
Caratteristiche generali
Antenna tipo Yagi da 10 elementi (direzionale)
realizzata con tecnologia Microstrip* in UHF e
dipolo stampato per FM-BIII.
Incorpora un amplicatore schermato con tec-
nologia BOSS-Tech che amplica in modo in-
telligente la banda VHF e UHF e che permette il
passaggio dei segnali in queste bande in assenza
di alimentazione.
Sistema composto da antenna FM-BIII-UHF, in-
niettore di tensione per 12...24 V (uso con
batterie) e amplicatore da interno 230V~ ±10%
(connssione alla rete).
L’amplicatore da interno:
- Proporziona la tensionen di alimentazione ne-
cessaria all antenna e amplica FM-BIII e UHF.
- Permette all’utilizzatore il controllo del modo di
funzionamento dell’ antenna, attivando o disat-
tivando l’amplicazione.
- Incorpora il cavo per il collegamnto alla rete.
Installazione
Sceglier se possibile un luogo per l’ubicazione, li-
bero da ostacoli dove l’antenna possa essere dire-
zionata in direzione del trasmettitore (g. 2).
Per montarla sul palo, si raccomanda che il diame-
tro sia compreso tra 35 e 45 mm.
L’antenna permette l’installazione sia in polarità
verticale che orrizzontale (g. 3 e 4).
Posizionare l’antenna e la sua staa nella posizione
indicata. (g. 4 b).
Serrare moderatamente il morsetto della staa di
ssaggio per permettere il puntamento corretto
dell’antenna. (g. 4 c).
Posizionamento dell’amplicatore
da interno
Sceglier all’interno dell’abitacolo un luogo dove
collocare l’amplicatore in modo da proteggerlo
dall’umidità, dalle intemperie,dal calore, etc., peoc-
cupandovi che la lunghezza del cavo tra antenna e
amplicatore non sia ecessiva (g. 5).
La conesione tra antenna e amplicatore avviene
tramite un connettore “F” (g. 6), e un connettore
IEC“CEI”maschio.
E’ conveniente non fare curve o angoli stretti con il
cavo ne tantomeno schiacciamenti.

IT
15
Schema d’installazione
Seguite uno degli schemi delle g. 7, 8 o 9 per l’in-
stallazione.
NOTA IMPORTANTE:
Nel caso di utilizzo dell’inniettore di tensione
12/24 Volt vericare la polarità dei cavi di alimen-
tazione (marrone collegato al positivo e azurro
al negativo) y vericare altresì la connessione
all’uscita dell’antenna.
Si raccomanda di proteggere il connettore “F”
dell’antenna con il cappuccio in dotazione al ne di
impedire inltrazioni di acqua (g. 6).
Modo di funzionamento
L’amplicatore dispone di un sistema che permette
di scollegarlo mediante un interuttore (g. 7).
Con l’interrutore in posizione ON si attiva il sistema
BOSS-Tech che permette l’amplicazione dei se-
gnali in modo intelligente regolando il guadagno
del sistema automaticamente. Questo è il modo di
funzionamento consigliato per un uso generale.
Con L’interruttore in posizione OFF, l’amplicatore
viene disattivato e funziona solo l’amplicatore da
interno. Se il segnale è troppo elevato che possono
portare ad una saturazione dei segnali, è consiglia-
bile collegare l’antenna direttamente alla TV.
Avete la posibilità di alimentare l’antenna da una
fonte continua, batteria (12 ... 24V ) tramite
l’iniettore di tensione in dotazione (g. 8).
Sintonizzate il TV sui canali UHF ricevuti nella zona.
Osservate l’immagine che appare in funzione di cio
muovere e posizionare l’antenna per la ricezione
del miglior segnale.
L’amplicatore dispone di un attenuatore (g. 9)
per il caso di segnale ecessivo in ingresso entrada
Possibili problemi
PROBLEMA CAUSA SOLUZIONI
- Non si accende il LED. - ¿Avete tensione nella rete ?.
- ¿Il collegamento alla batteria è
corretto?.
- Possibile cortocircuito.
- Controllare l’installazione elettrica.
- Assicurarsi che il lo Marrone sia collegato al positivo
e il Azurro al negativo. Se l’installazione è corretta
controllare lo stato della batteria.
- Controllare le connessioni.
- Non ci sono immagini e
sonoro.
- ¿Il programma selezionato è
corretto?.
- Programmare il canale correttamente sul televisore.
- Rivedere l’installazione, specialmente le connessioni
del cavo e i connettori: puo esserci un cortocircui-
to. (Controllare di aver corrente Vcc nel modulo di
alimentazione. (Entrata antenna)).
- L'immagine è sporca. - ¿Esiste qualche ostacolo
d'avanti all'antenna?.
- Eliminare l'ostacolo o posizionare l'antenna in un altro
punto.
- Funzionamento anoma-
lo e senza cause coinci-
denti con le precedenti.
- Consultare il rivenditore.

Antena DIGINOVA BOSS 16
Ta antena jest zaprojektowana specjalnie do od-
bioru sygnału Naziemnej Telewizji Cyfrowej (NTC).
Jest chroniona przez plastikową kopułę ABS, od-
porną na promieniowanie UV; jest idealnym roz-
wiązaniem do pracy w ciężkich warunkach klima-
tycznych. Poza tym, nie rzuca się mocno w oczy, co
jest mile widziane w przypadku instalacji na fron-
cie budynku, balkonach czy w domach jednoro-
dzinnych.
Jest to też idealne rozwiązanie jako antena okazyj-
nego użytku (wakacje, wycieczki, itp.)
Charakteryzuje się łatwością instalacji, solidnością i
wysoką sprawnością elektryczną.
Wykonana jest z materiałów o wysokiej odporności
na wodę, wiatr, itp.
Akcesoria dołączone
(g.1a i g.1b zależne od modelu):
1 wewnętrzny domowy wzmacniacz.
1“inserter zasilania”do podłączenia baterii.
1 rolka kabla T-100 (14 metrów).
1 przedłużacz 1.5m.
1 ekranowane złącze typu IEC.
3 złącza typu F.
1 wodoszczelne pokrycie.
* Europejski patent
Ogólne cechy
10-cio elementowa antena typu Yagi (kierunko-
wa), wykorzystująca technologię Microstrip w
UHF i drukowane dipole FM-BIII.
Aby obsłużyć zarówno pasma VHF jak i UHF wy-
korzystywany jest nasz ekranowany wzmacniacz
BOSS-Tech, ta technologia także pozwala prze-
kazać sygnały nawet jeśli zasilanie zostało wy-
łączone.
System obejmuje antenę FM-BIII-UHF, inserter
zasilania dla napięć z zakresu 12-24V (korzy-
sta z akumulatorów) i zasilany napięciem 230V~
±10% wewnętrzny domowy wzmacniacz (połą-
czenie do zasilacza).
Wewnętrzny domowy wzmacniacz:
- Zapewnia potrzebne napięcie dla anteny i do-
datkowo wzmacnia sygnał FM-BIII i UHF.
- Pozwala użytkownikowi kontrolować tryb pracy
anteny, aktywując bądź deaktywując jej wzmac-
niacz.
- Dołączony jest kabel do połączenia z zasilaczem.
Instalacja
Jeśli to możliwe wybierz miejsce wolne od jakich-
kolwiek przeszkód na drodze promieniowania, tak
by antena była skierowana na nadajnik (g. 2).
Jeśli zamierzasz zamontować antenę na maszcie,
zalecamy aby jego średnica była pomiędzy 35 a 45
mm.
Antena może być zainstalowana w polaryzacji po-
ziomej lub pionowej dzięki zaprojektowanemu za-
ciskowi (g. 3 i g. 4).
Połącz antenę z masztem za pomocą zacisku w po-
kazanej pozycji. Przykręć zacisk w dół na śrubie, tak
by antena pewnie trzymała się masztu i wciśnij wol-
ny koniec zacisku na drugi koniec śruby (g. 4b).
Zacisk przesuń po śrubach aż do zatrzymania. Do-
kręć zacisk tak, byś mógł antenę ukierunkować na
nadajnik (g. 4c).
Instalowanie wewnętrznego do-
mowego wzmacniacza
Wybierz łatwo dostępny punkt wewnątrz pomiesz-
czenia, aby zainstalować wzmacniacz, punkt w któ-
rym urządzenie nie będzie narażone na gorąc, wil-
goć, itp. oraz upewnij się, że długość kabla od ante-
ny do wewnętrznego domowego wzmacniacza nie

PL
17
jest za duża (g. 5).
Połączenie z anteną dokonywane jest za pomocą
złącza “F” (g. 6), natomiast wzmacniacz jest połą-
czony złączem męskim IEC. Upewnij się, że kable
nie są za bardzo poskręcane ani pozginane.
Schematy instalacji
W celach instalacyjnych użyj jednego ze schema-
tów przedstawionych na rysunkach 7,8 lub 9.
Ważne:
Jeśli używasz insertera zasilania, upewnij się, że
polaryzacja kabli jest prawidłowa (brązowy pod-
łączony do plusa, niebieski do minusa) a także
sprawdź, czy antena jest podłączona do wyjścia
insertera zapewniającego napięcie.
Zalecamy ochronę żeńskiego złącza anteny za po-
mocą wodoszczelnego pokrycia zapewnionego ra-
zem z anteną, aby zapobiec przedostaniu się wody.
Tryb pracy
Wewnętrzny domowy wzmacniacz posiada sys-
tem, który pozwala odłączyć wzmacniacz anteny
za pomocą przełącznika (g. 7).
Kiedy przełącznik jest w pozycji ON, system BOS-
S-Tech jest aktywny i zaczyna pracować wzmacnia-
jąc w inteligentny sposób poprzez automatyczną
regulację wzmocnienia systemu. Jest to tryb pracy
zalecany w większości przypadków.
Kiedy przełącznik jest w pozycji OFF, wzmacniacz
anteny jest zdezaktywowany i tylko wewnętrz-
ny wzmacniacz domowy jest używany. Jeśli sy-
gnał jest bardzo duży, antena może być podłączo-
na bezpośrednio do telewizora bez potrzeby uży-
cia żadnego elementu wzmacniającego.
Wzmacniacz antenowy może być również zasilany
przy użyciu baterii albo źródła DC (12-24V ) ko-
rzystając z insertera zasilania dostarczonego razem
z anteną (g. 8).
Rozwiązywanie problemów
BŁĄD PRÓBA AKCJA
- Diody LED są wyłączone. - Czy jest napięcie sieciowe?
- Czy połączenie baterii jest OK?
- Możliwe zwarcie.
- Sprawdź instalację elektryczną.
- Sprawdź czy przewód brązowy jest podłączony do
plusa, a niebieski do minusa. Jeśli połączenie jest OK,
sprawdź stan baterii.
- Sprawdź połączenia.
- Brak obrazu i dźwięku. - Kanał nie jest odpowiednio
dostrojony w odbiorniku?
- Dostrój telewizor do lokalnych kanałów telewizyj-
nych.
- Sprawdź kable instalacyjne i złącza: mogło wystąpić
zwarcie. (Sprawdź, czy na złączu PSU anteny jest na-
pięcie stałe)
- Słaba jakość obrazu. - Przeszkody na drodze ante-
na - nadajnik.
- Usuń przeszkody albo zmień położenie anteny.
- Inne. - Skonsultuj się z lokalnym dystrybutorem.
Dostrój swój telewizor do kanałów UHF odbiera-
nych w twoim rejonie. Obserwuj obraz na ekranie i
wybierz tryb pracy anteny zależnie od jego jakości.
Domowy wzmacniacz posiada tłumik (g. 9) na wy-
padek gdyby sygnał był zbyt mocny.

Antena DIGINOVA BOSS 18
Diese Antenne ist speziell für den Empfang von
DVB-T ausgelegt. Sie ist durch ein UV-beständiges
ABS-Kunststogehäuse geschützt; sie ist die
perfekte Antenne um bei schlechten klimatischen
Verhältnissen dauerhaft optimal zu arbeiten.
Ausserdem ist sie optisch unauällig, was sie
besonders empfehlenswert für die Installation an
Hausfronten, Balkonen und Einfamilienhäusern
macht.
Sie ist ideal als Antenne für den gelegentlichen
Gebrauch in den Ferien oder auf Reisen.
Sie besticht durch einfache Montage, Robustheit
und optimale elektrische Leistung.
Die verwendeten Materialien weisen eine hohe
Beständigkeit gegenüber Wasser, Wind usw auf.
Mitgeliefertes Zubehör
(Abbildung 1a und 1b entsprechend der
Referenznr.):
1 Hausanschlussverstärker (KROK1320).
1 Fernspeiseweiche (FSPW102150).
14m Koaxkabel (KK1148H).
1 Anschlusskabel Stecker/Kupplung (1,5m).
1 IEC Stecker.
3 F- Stecker.
1 Feuchtigkeitsschutz.
* Europäisches Patent
Allgemeine Angaben
10-Elemente Yagi-Antenne (Richtantenne) mit
Microstrip*Technologie für UHF und gedrucktem
UKW-BIII Dipol.
Sie enthält den Televes BOSS-Tech Verstärker für
denVHF und UHF Bereich. Mit dieser Technologie
können die Signale durchgeschleift werden,
auch wenn die Antenne ausgeschaltet ist.
Das ganze System besteht aus der FM-
BIII-UHF Antennę, der Ferneinspeisung für
Spannungen zwischen 12-24V und dem
Hausanschlussverstärker (230V~ ±10%).
Hausanschlussverstärker:
- Liefert die notwendige Spannungsversorgung
für die Antenne und der zusätzlichen
Verstärkung im UKW-BIII und UHF-Bereich.
- Ermöglicht dem Benutzer die Einstellung
der Betriebsart der Antenne durch Ein- oder
Ausschalten des internen Verstärkers (aktiv oder
passiv).
- Enthält ein zusätzliches Verbindungskabel zu
einer externen Spannungsversorgung.
Installation
Wenn möglich, wählen Sie einen Aufstellungsort
der frei von Hindernissen ist, damit die Antenne
direkt auf den Sendemasten ausgerichtet werden
kann (Abbildung 2).
Wenn die Antenne an einem Mast befestigt wird,
sollte der Durchmesser zwischen 35 und 45 mm
sein.
Die Antenne kann dank der besonderen
Konstruktion der Klemmvorrichtung in
horizontaler oder vertikaler Richtung montiert
werden (Abbildung 3 und 4).
Montieren Sie die Antenne mit der Klemme an
den Mast. Drehen Sie den Schraubenbügel in die
gewünschte Position (Abbildung 4a). Setzen Sie
die Halteschelle auf eine Schraube, legen sie um
den Mast und befestigen die Schelle mithilfe der
Muttern leicht, sodass die Antenne in Richtung
Sendemast ausgerichtet werden kann (Abbildung
4c).
Installation des
Hausanschlussverstärkers
Wählen Sie einen frei zugänglichen Platz im
Raum, an dem der Verstärker vor Wärme,

19
DE
Feuchtigkeit, usw. geschützt ist. Stellen Sie sicher,
dass die Kabelverbindung zwischen Antenne
und Hausanschlussverstärker nicht zu lang ist
(Abbildung 5).
Die Antenne wird über einen F - Stecker
angeschlossen (Abbildung 6), der Verstärker über
einen IEC- Stecker. Achten Sie darauf, dass das
Kabel nicht zu oft verdreht wird und keine Knicke
bekommen hat.
Anschlussplan
Schliessen Sie die Antenne nach einem der Pläne
7, 8 oder 9 an.
Wichtig:
Wenn sie die Fernspeiseweiche benutzen, achten
Sie auf den richtigen Anschluss: zur externen
Spannuungsversorgung braun an Plus, blau an
Minus und die Antenne an den Spannungsaus-
gang der Fernspeiseweiche.
Wir empfehlen den F-Anschluss der Antenne
mit der mitgelieferten wasserfesten Schutzhülle
zu schützen, damit kein Wasser in die Antenne
eindringt.
Betriebsart
Der Hausanschlussverstärker ermöglicht es den
internen Antennenverstärker über einen Schalter
zu deaktivieren (Abbildung 7).
Wenn der Schalter in der ON-Stellung ist, ist das
BOSS-Tech System aktiviert und beginnt die
Verstärkung automatisch so einzustellen, dass
die Verstärkung des Systems geregelt wird. Diese
Betriebsart wird für den normalen Gebrauch
empfohlen.
Wenn der Schalter in der OFF-Stellung ist, ist der
Verstärker in der Antenne deaktiviert und es wird
nur mit dem Hausanschlussverstärker verstärkt.
Fehlersuche
FEHLER TEST LÖSUNG
- LEDs leuchten nicht - Spannungsversorgung vor-
handen?
- Batterieanschluss OK?
- Liegt ein Kurzschluss vor?
- Überprüfen Sie den elektrischen Anschluss.
- Überprüfen Sie die richtige Polarität (braun an „+,”
blau an„-”, und die Spannungsquelle selbst.
- Überprüfen Sie die Verbindungen.
- Kein Bild und kein Ton - Ist der Kanał am TV-Gerät rich-
tig eingestellt?
- Stellen Sie das TV-Gerät auf einen lokalen Sender ein.
- Überprüfen Sie alle angeschlossenen Kabel und Ver-
bindungen auf einen möglichen Kurzschluss hin.
Überprüfen Sie die Gleichspannungsversorgung für
die Antenne.
- Schlechte Bildqualität - Benden sich Hindernisse um
die Antenne herum?
- Entfernen Sie die Hindernisse oder wechseln Sie den
Antennenstandort.
- Andere - Kontaktieren Sie Ihren Händler.
Wenn das Signal sehr stark ist, kann die Antenne
auch direkt an dasTV-Gerät angeschlossen werden.
Der interne Antennenverstärker kann
auch über eine Batterie oder eine andere
Gleichspannungsquelle (12-24V ) versorgt
werden. Dazu ist die Fernspeiseweiche mitgeliefert
(Abbildung 8).
Schalten Sie Ihr TV-Gerät ein und wählen Sie
einen der lokalen UHF Kanäle. Wählen Sie die
Betriebsart Ihrer Antennenanlage entsprechend
der Bildqualität aus.
Der Hausanschlussverstärker hat auch ein
Dämpfungsglied (12dB) eingebaut, wenn das
Signal zu stark ist (Abbildung 9).

20
20
Señal Sinal Signal Signal Segnale Sygnał Signal FM BIII UHF
Ganancia antena Ganho antena Gain antenne Antenna gain Guadagno
antenna Wzmocnienie anteny Antennengewinn dBi -2 4 ... 7
Ganancia amplif. Ganho amplif. Gain amplif. Amplier gain Guadagno amplif. Wzmocnienie wzmacniacza Verstärkung dB 0 12 ±1 12 ±1
Figura ruido Figura ruido Facteur de bruit Noise gure Figura di rumore Współczynnik szumów Rauschmaß dB - 3 2
Nivel salida Nivel saída Niveau sortie Output level Livello uscita Poziom wyjściowy Ausgangspegel dBμV
(DIN45004B) - Autoregul.
Alimentación Alimentação Tension d´aliment. Power supply Alimentazione Zasilanie Spannungs-
versorgung V 12 - 24
Corriente máx. Corrente máx. Courant max. Max. current Assorbimento Maks. prąd Stromverbrauch mA 32@12Vdc - 42@24Vdc
Ind. protección Indice protecção Indice protection Protection level Indice protezione Stopień ochrony Schutzklasse IP 53
Carga al viento Carga vento Resist. vent. Wind load Carico del vento Obciążalność wiatrem Windlast N 69.6 (@ 130 Km/h)
95.7 (@ 150 Km/h)
Características técnicas / Características tecnicas / Caractéristiques techniques / Technical specications / Caratteristiche
tecniche / Specykacja techniczna / Technische Daten
Radiación / Radiação / Radiation / Radiation / Radiazione / Promieniowanie / Strahlungsdiagramm
0
90
180
270
0
90
180
270
UHF VHF
