Televes 650 User manual

KITs SAT 650 / 800
(Astra, Hot Bird, Atlantic Bird, Sirius, Hispasat ...)
TV/SAT
P/L
123
456
789
0
SETMEM
AUDIO
SAT
© Copyright, Televés S.A.

KITS
650 / 800
Recepción
TV Satélite
3
ESPAÑOL

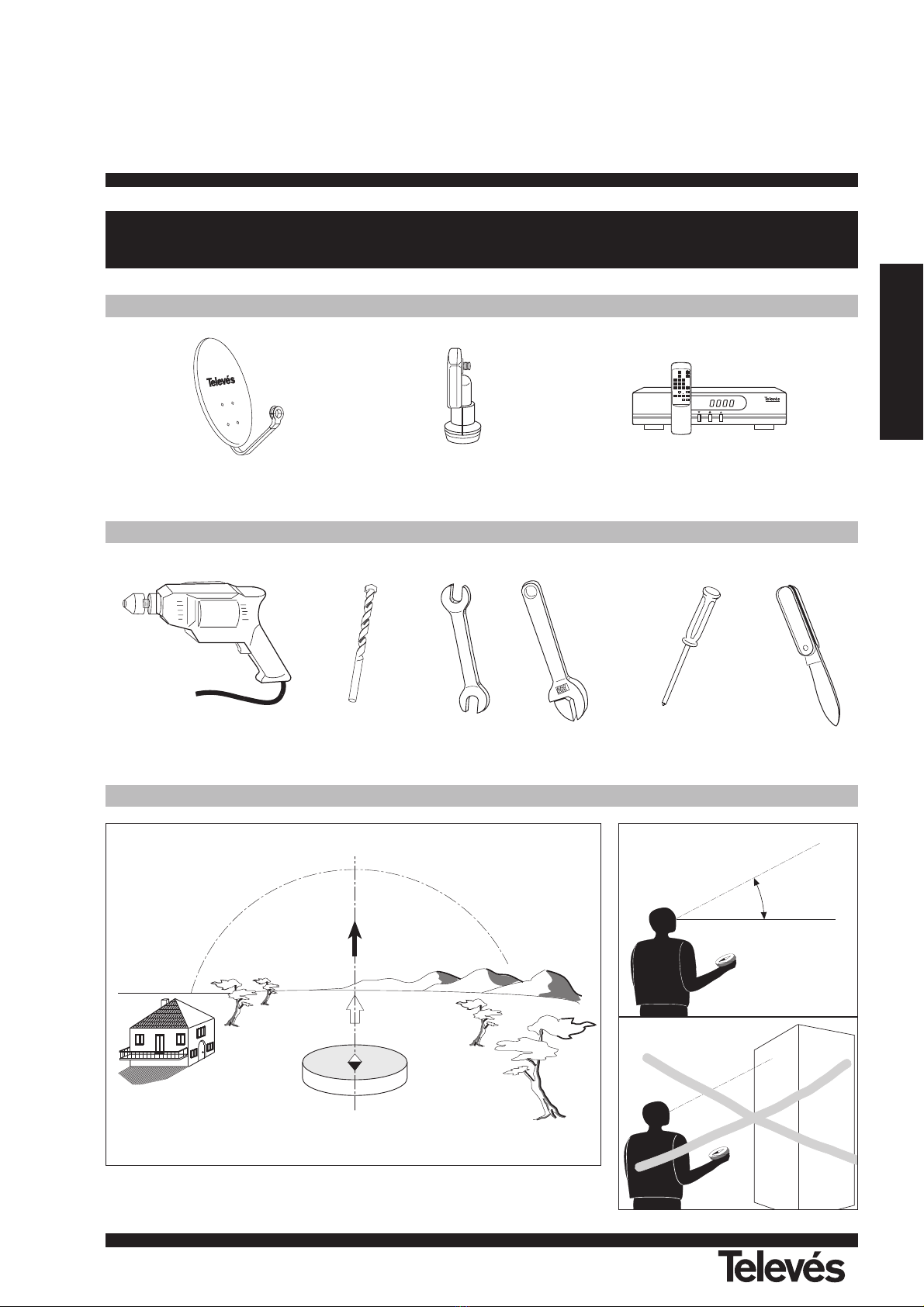

UBICACION
ELEMENTOS DEL KIT
HERRAMIENTAS
S
N
EW
N
S
E
O
Mínimo 30°
N
S
E
O
Para su ubicación elija un sitio que se encuentre despejado de obstácu-
los hacia el Sur en la linea de orientación al satélite (casas, árboles,etc.)
Por favor, antes de comenzar con la instalación, lea con atención este manual
y siga paso a paso sus instrucciones.
TV/SAT
P/L
123
456
789
0
SET MEM
AUDIO
SAT
Fig. 1
Fig. 2
Fig. 3
Taladro Broca Juego llaves fijas ó inglesa Destornillador Cuchilla
Antena
650 u 800
Conversor LNB Receptor Satélite

KITS
650 / 800
Recepción
TV Satélite
4
Fig. 8

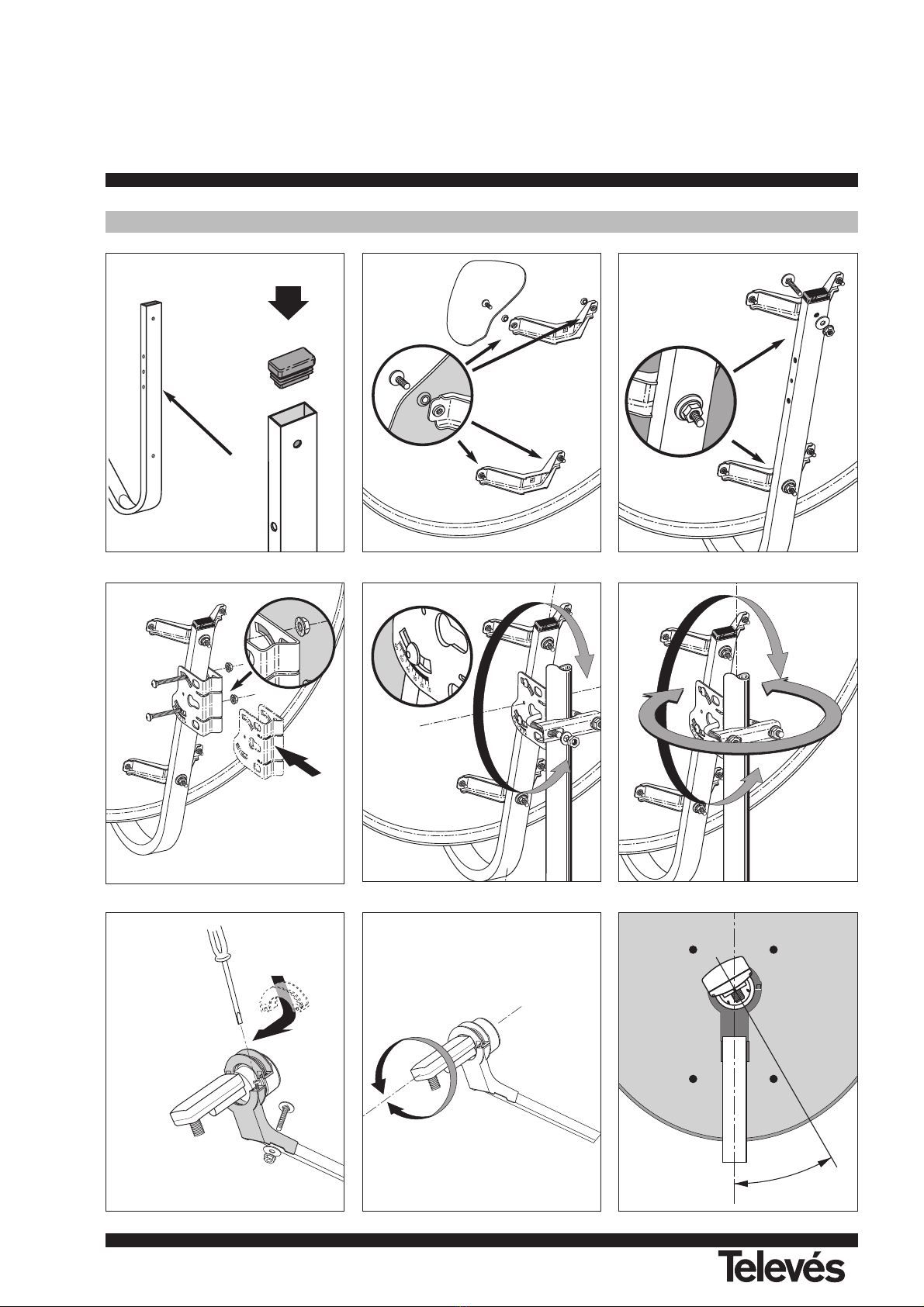

COMO MONTAR LA ANTENA
Fig. 4 Fig. 5 Fig. 6
Fig. 7 Fig. 9
a
Fig. 11
Fig. 10 Fig. 12

KITS
650 / 800
Recepción
TV Satélite
5
ESPAÑOL
S
N
EW
b1
Hotbird
13° E
Astra - 2
28,2° E
Hispasat
30° W
b2
Astra - 1
19,2° E
Sirius
4.8° E
Atlantic bird
° W
Fijar la orientación (ángulo "b")
Coloque la antena en la posición aproximada del satélite (ángulo -b1- o -b2-).
Para ello, colóquela con el brazo apuntando hacia el sur, y rótela aproximadamente el ángulo indicado en los
mapas de orientación hacia el Este “b1” u Oeste “b2”.
S
WE
Fig. 15 Fig. 16
Angulo "b1" Angulo "b2"

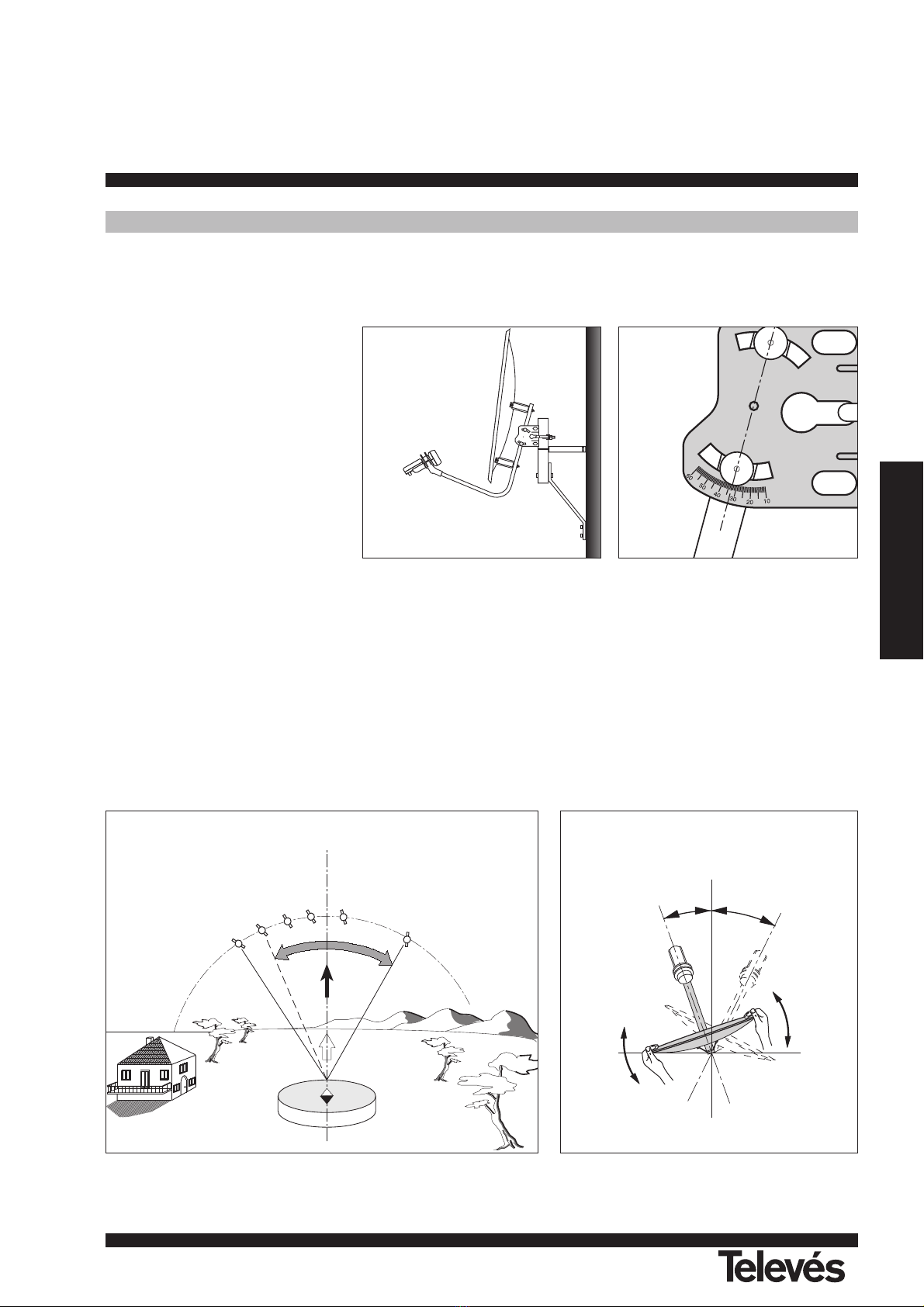

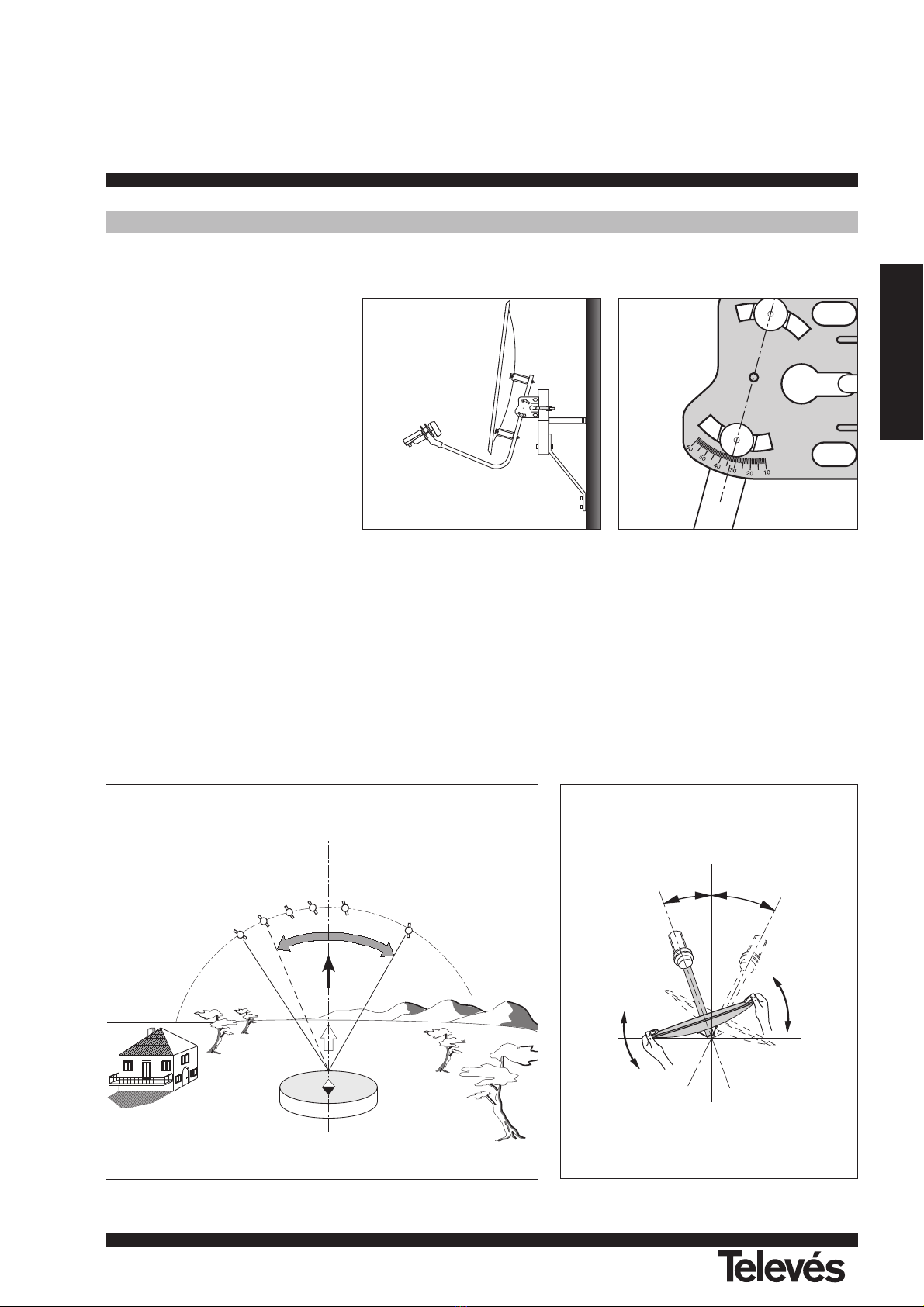

COMO ORIENTAR LA ANTENA
Comience situando la antena,
mediante la escala graduada, en el
ángulo "a" correspondiente al
lugar en el que se encuentre, usan-

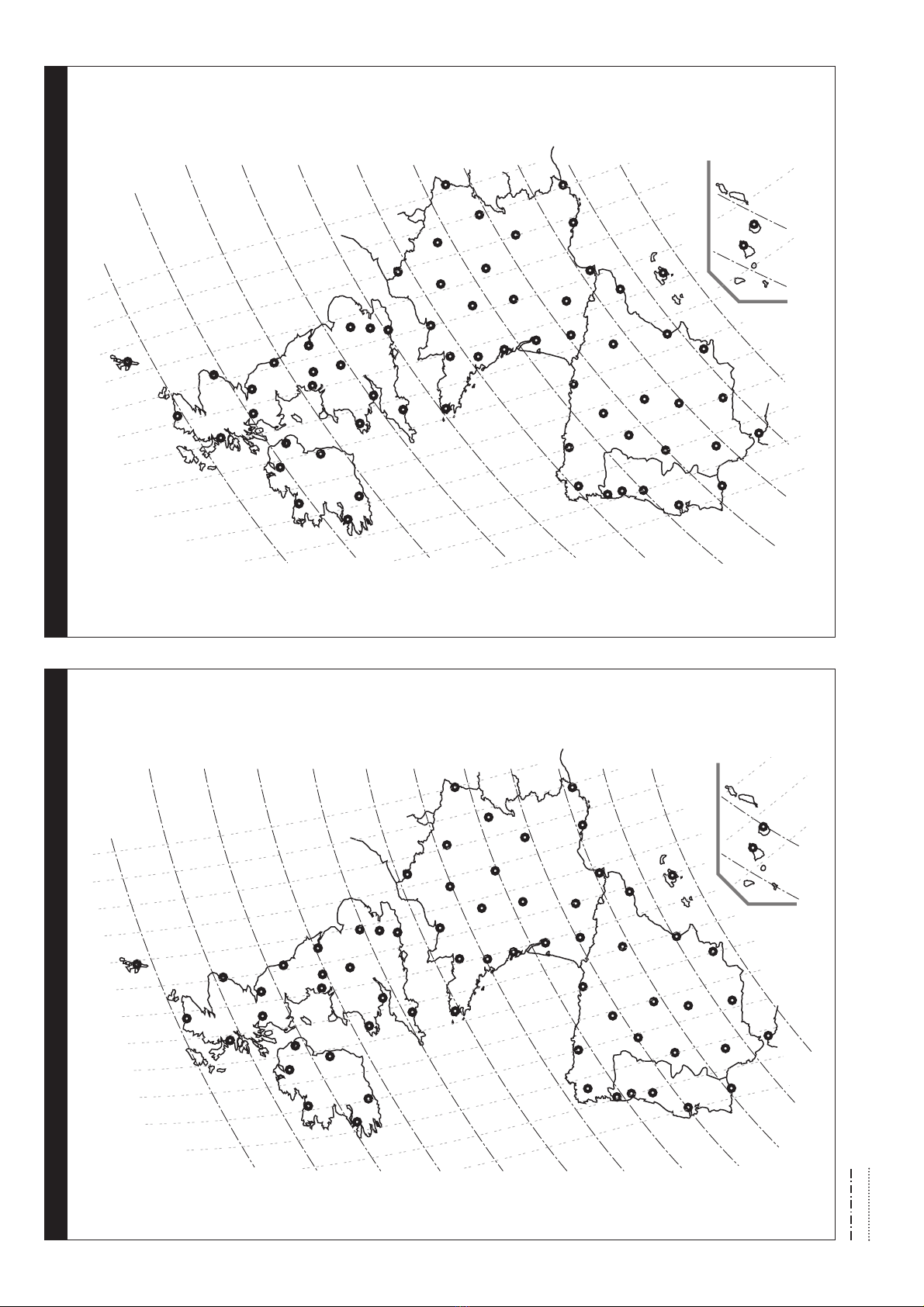

do para ello los mapas de orienta-
ción.
En el ejemplo de la fig. 14. puede
verse una elevación de 33°.
Fig. 13 Fig. 14
Fijar la elevación (ángulo "a").
Angulo "a"

KITS
650 / 800
Recepción
TV Satélite
6
LNB IN
DC13/17V
AUDIO
L
R
230VAC~
50Hz/30W
VCR
DECODER TV

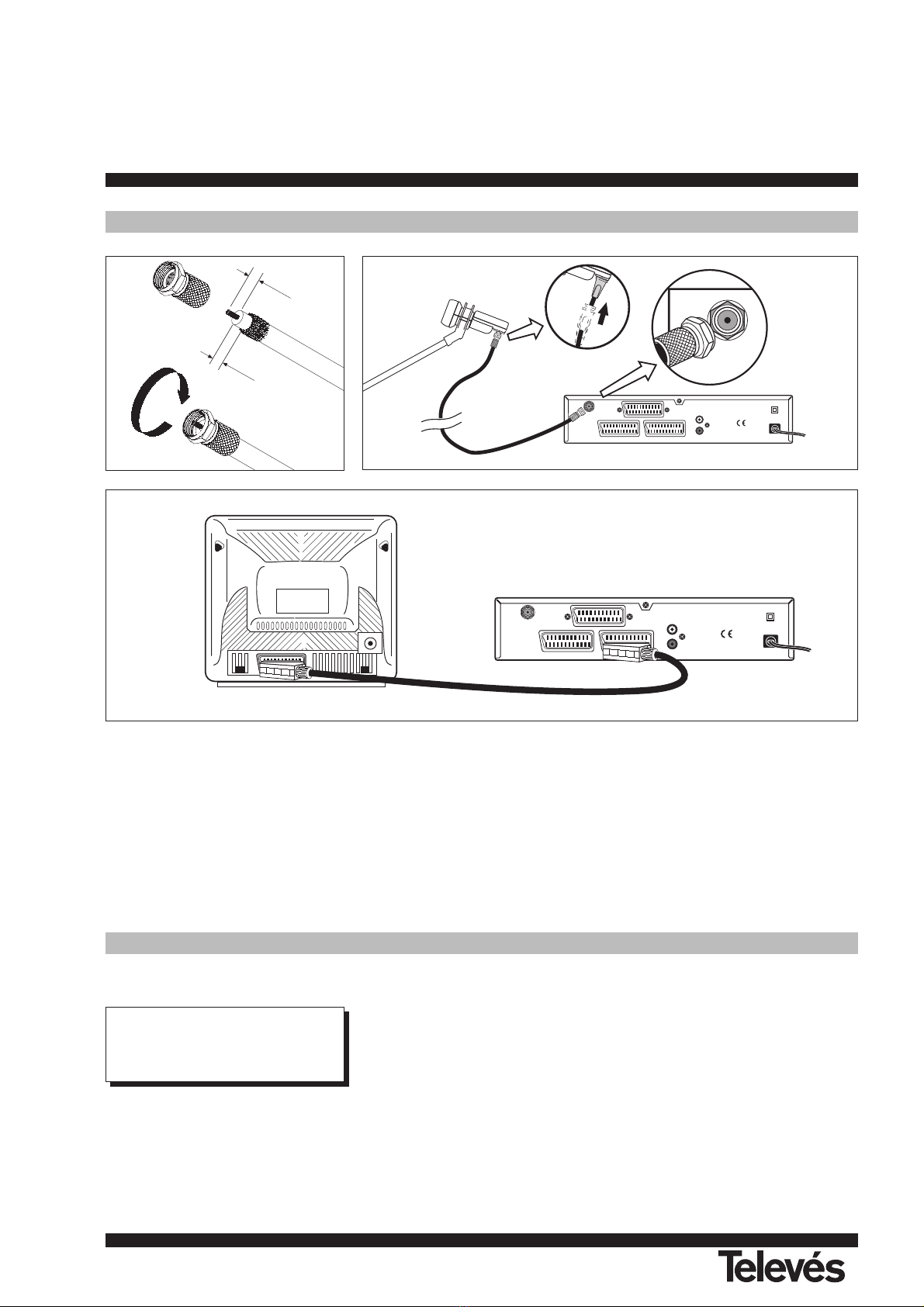

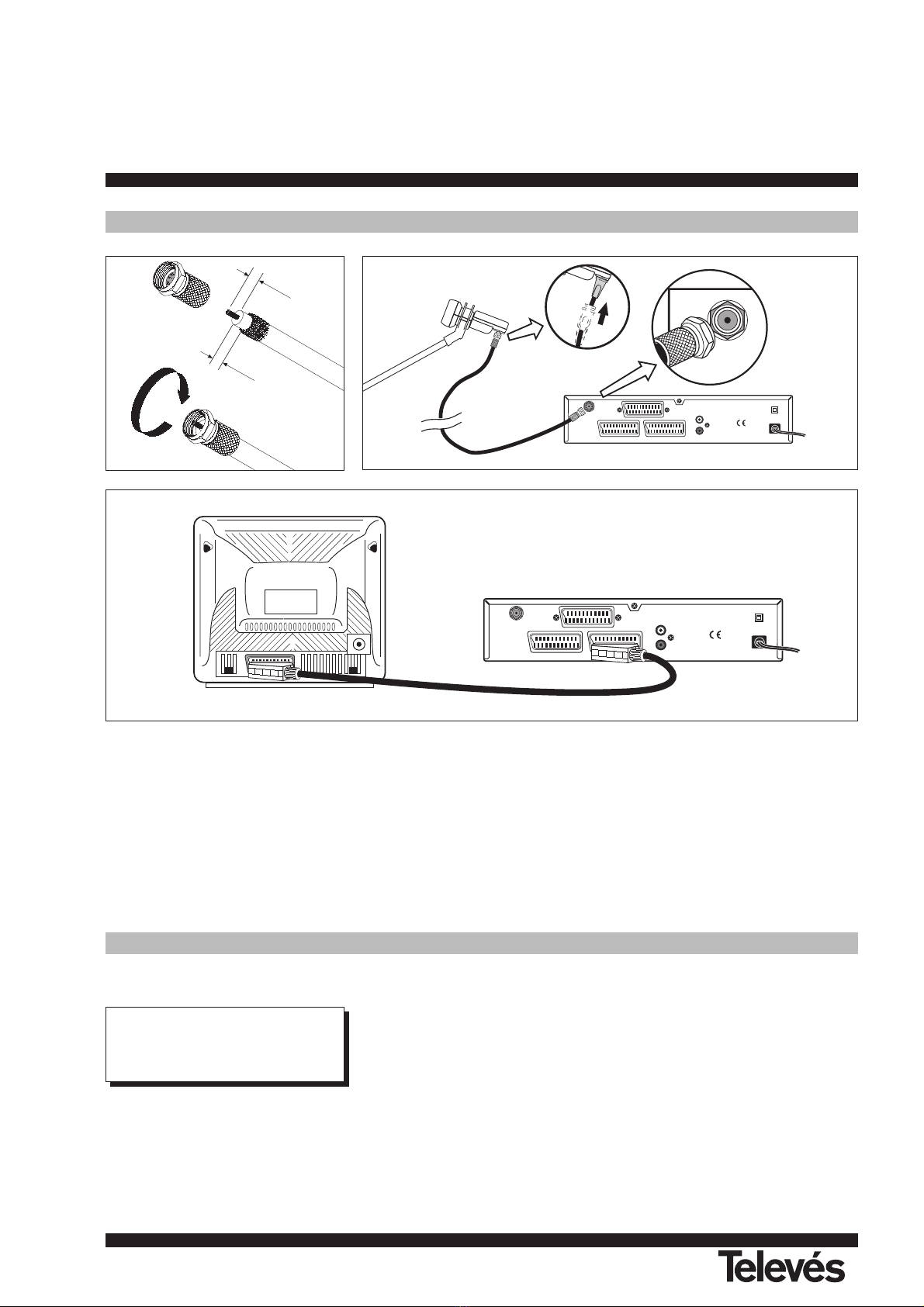

Realice las interconexiones entre el conversor LNB y el receptor mediante un cable de calidad del tipo T100.
La conexión entre receptor y TV se realiza mediante un euroconector.
Conecte la unidad a la red. En el frontal de la misma se enciende un LED. Esto indica que la unidad está en
modo "STANDBY".
NOTA: Antes de proceder a usar el receptor, recomendamos lea detenidamente el manual de instrucciones del
mismo, a fin de familiarizarse con su funcionamiento.
Fig. 19
5mm
5mm
CONEXIONES A REALIZAR
LNB IN
DC13/17V
AUDIO
L
R
230VAC~
50Hz/30W
VCR
DECODER TV
LNB IN
DC13/17V
Fig. 17 Fig. 18
PUESTA EN FUNCIONAMIENTO
Sirviéndose del manual de instrucciones del receptor, siga estos pasos para poner en marcha el kit.
Seleccione un programa del satélite que desea recibir, pulsando en el
mando a distancia el nº correspondiente a ese programa.
Para ello puede referirse al listado de canales programados en el manual
del receptor.
Si ha cumplido todos los pasos con exactitud, ya deberá tener imagen en la pantalla. Si no es así o ésta es
borrosa, realice un ajuste fino del ángulo "b" (fig. 16) hasta conseguir la mejor imagen. Después realice la
misma operación con el ángulo "a" (fig. 14).
Una vez finalizada la instalacion, asegúre todos los tornillos de fijación de la antena a fin de evitar movimien-
tos indeseados que conllevarían la pérdida de señal.
Recibiendo el Satélite

KITS
650 / 800
Recepção
TV Satélite
7
PORTUGUÊS
LOCALIZAÇÃO
ELEMENTOS DO KIT
FERRAMENTAS
S
N
EW
N
S
E
O
Mínimo 30°
N
S
E
O
Para a sua localizaçao escolha um sitio que se encontre livre de obstá-
culos a Sul na linha de orientação ao satélite (casas, árvores,etc.)
Por favor, antes de comenzar a instalação, leia com atenção este manual
e siga passo a passo as suas instruções.
TV/SAT
P/L
123
456
789
0
SET MEM
AUDIO
SAT
Fig. 1
Fig. 2
Fig. 3
Berbequim Broca Jogo de chaves inglesa Chave de estrela Navalha
Antena
650 ou 800
Conversor LNB Receptor Satélite

KITS
650 / 800
Recepção
TV Satélite
8
Fig. 8
COMO MONTAR A ANTENA
Fig. 4 Fig. 5 Fig. 6
Fig. 7 Fig. 9
a
Fig. 11
Fig. 10 Fig. 12

KITS
650 / 800
Recepção
TV Satélite
9
PORTUGUÊS
S
N
EW
b1
Hotbird
13° E
Astra - 2
28,2° E
Hispasat
30° W
b2
Astra - 1
19,2° E
Sirius
4.8° E
Atlantic bird
° W
Fixar a orientação (ángulo "b")
Coloque a antena na posição aproximada do satélite (ângulo "b1" ou “b2”).
Para tal, coloque-a com o braço apontando para Sul, e rode-a aproximadamente do ângulo indicado nos
mapas de orientação, para Este se “b1” ou para Oeste se “b2”.
S
WE
Fig. 15 Fig. 16
Angulo "b1" Angulo "b2"
COMO ORIENTAR A ANTENA
Comece por situar a antena, utili-
zando a escala graduada, em que
o ângulo "a" corresponde ao local
em que será realizada a instalação,
servindo-se dos mapas forneci-
dos. Por exemplo na fig. 14 pode
ver uma elevação de 33º.
Fig. 13 Fig. 14
Fixar a elevação (ângulo "a").
Ângulo "a"

KITS
650 / 800
Recepção
TV Satélite
10
LNB IN
DC13/17V
AUDIO
L
R
230VAC~
50Hz/30W
VCR
DECODER TV
Efectue as interligações entre o conversor LNB e o receptor através de um cabo de qualidade do tipo T100.
A ligação entre receptor e TV efectua-se através de um euroconector.
Ligue o receptor à rede. No painel frontal da mesmo acende-se um LED. Tal indica que a unidade está em
modo “STANDBY”.
NOTA: Antes de usar o receptor, recomendamos que leia com atenção o manual de instruções do mesmo,
afim de se familiarizar com o seu funcionamento.
Fig. 19
5mm
5mm
LIGAÇÕES A EFECTUAR
LNB IN
DC13/17V
AUDIO
L
R
230VAC~
50Hz/30W
VCR
DECODER TV
LNB IN
DC13/17V
Fig. 17 Fig. 18
COLOCAÇÃO EM FUNCIONAMENTO
Servindo-se do manual de instruções do receptor, siga estes passos para por em funcionamento o kit.
Seleccione um programa do satélite que deseja receber, pulsando no
comando o nº correspondente a esse programa.
Para tal pode consultar a lista dos canais programados existente no
manual do receptor.
Se cumpriu todos os passos com exactidude, já deverá ter imagem no ecrã. Se esta não existir ou está defei-
tuosa, efectue um ajuste fino do angulo “b” (fig.16) até conseguir a melhor imagem. Depois efectue a mesma
operação com o ângulo “a” (fig. 14).
Uma vez finalizada a instalação, assegure-se que todos os parafusos de fixação da antena estão bem aper-
tados evitando movimentos indesejáveis que levariam a perda de sinal.
Recebendo o Satelite

KITS
650 / 800
Reception
TV Satellite
11
FRANÇAIS
EMPLACEMENT
ELEMENTS DU KIT
OUTILS
S
N
EW
N
S
E
O
Mínimo 30°
N
S
E
O
Pour votre emplacement choisissez un lieu dégagé d’obstacles en direc-
tion du sud sur la ligne d’orientation du satellite (maisons, arbres,etc.)
Avant de commencer l’installation, lisez attentivement ce manuel
et suivez petit à petit les instructions.
TV/SAT
P/L
123
456
789
0
SET MEM
AUDIO
SAT
Fig. 1
Fig. 2
Fig. 3
Tarière Bobine Jeu de clefs Tournevis Couteau pliant
Antena
650 ou 800
Convertisseur LNB Récepteur Satellite

KITS
650 / 800
Reception
TV Satellite
12
Fig. 8
COMMENT INSTALLER L’ANTENNE
Fig. 4 Fig. 5 Fig. 6
Fig. 7 Fig. 9
a
Fig. 11
Fig. 10 Fig. 12

KITS
650 / 800
Reception
TV Satellite
13
FRANÇAIS
S
N
EW
b1
Hotbird
13° E
Astra - 2
28,2° E
Hispasat
30° W
b2
Astra - 1
19,2° E
Sirius
4.8° E
Atlantic bird
° W
Fixer l’orientation (angle "b")
Placez l’antenne sur la position approximative du satellite (angle "b1" ou “b2”).
Pour cela, placez-la avec le bras pointant vers le Sud, et faites-la pivoter vers l’est approximativement de l’an-
gle indiqué sur les cartes d’orientation.
S
WE
Fig. 15 Fig. 16
Angle "b1" Angle "b2"
COMMENT ORIENTER L’ANTENNE
A l’aide de l’echelle graduée, com-
mencez par situer l’antenne sur
l’angle "a" qui correspond au lieu
où elle se trouve. Pour cela, utilisez
les cartes d’orientation.
Sur l’exemple de la fig.14 on peut
voir une élévation de 33°.
Fig. 13 Fig. 14
Fixer l’élévation (angle "a").
Angle "a"

KITS
650 / 800
Reception
TV Satellite
14
LNB IN
DC13/17V
AUDIO
L
R
230VAC~
50Hz/30W
VCR
DECODER TV
Réalisez les inter-connexions entre le convertisseur LNB et le récepteur à l’aide d’un câble de qualité du type
T100.
La connexion entre le récepteur et la TV se réalise grâce à un euroconecteur.
Connectez l’unité au réseau. Sur la face avant de celle-ci une LED s’allume. Cela indique que l’unité est en
mode “STANDBY".
NB: Avant d’utiliser le récepteur nous vous recommandons de lire attentivement son manuel d’instructions afin
de vous familiariser avec son fonctionnement.
Fig. 19
5mm
5mm
BRANCHEMENTS A EFFECTUER
LNB IN
DC13/17V
AUDIO
L
R
230VAC~
50Hz/30W
VCR
DECODER TV
LNB IN
DC13/17V
Fig. 17 Fig. 18
MISE EN FONCTIONNEMENT
En utilisant le manuel d’instructions du récepteur, suivez ces étapes pour mettre le kit en marche.
Choisissez un programme du satellite qui souhaite recevoir, en appuyant
sur le n° correspondant sur la télécommande. Pour cela vous pouvez
vous reférer à la liste de canaux programmés sur la dernière partie du
manuel du récepteur.
Si vous avez suivi les étapes précisemment une image devrait s’afficher à l’écran. Si ce n’est pas le cas ou
bien si elle est floue, faîtes un léger ajustement de l’angle "b" (fig. 16) jusqu’à obtenir une meilleure image.
Ensuite réalisez la même opération pour l’angle "a" (fig. 14).
Une fois l’installation terminée, vérifiez les fixations de l’antenne afin d’éviter tout mouvement indésiré qui ris-
querait d’entraîner la perte du signal.
Réception du satellite

KITS
650 / 800
Reception
TV Satellite
15
ENGLISH
LOCATION
KIT ELEMENTS
TOOLS
S
N
EW
N
S
E
O
Mínimo 30°
N
S
E
O
Place the antenna facing towards the south where there are no obstacles
in the way (houses, trees,etc.)
Before beginning the installation, please read this manual carefully and follow the
instructions step by step.
TV/SAT
P/L
123
456
789
0
SET MEM
AUDIO
SAT
Fig. 1
Fig. 2
Fig. 3
Drill Drill bit Set of spanners Screwdriver Knife
Antenna
650 or 800
LNB Satellite Receiver

KITS
650 / 800
Reception
TV Satellite
16
Fig. 8
MOUNTING THE ANTENNA
Fig. 4 Fig. 5 Fig. 6
Fig. 7 Fig. 9
a
Fig. 11
Fig. 10 Fig. 12

KITS
650 / 800
Reception
TV Satellite
17
ENGLISH
S
N
EW
b1
Hotbird
13° E
Astra - 2
28,2° E
Hispasat
30° W
b2
Astra - 1
19,2° E
Sirius
4.8° E
Atlantic bird
° W
Orientation angle (angle "b")
Place the antenna in the approximate position of the satellite (angle "b1" or “b2”).
To do this, the arm must be pointing towards the South and you must rotate it towards the East “b1” or West
“b2”, according to the angle that appears in the orientation maps.
S
WE
Fig. 15 Fig. 16
Angle "b1" Angle "b2"
ORIENTATION
Start by placing the antenna in the
“a” angle position according to
where you live, using the orienta-
tion maps.
Fig. 14 shows an elevation angle of
33°.
Fig. 13 Fig. 14
Elevation angle (angle "a").
Angle "a"

KITS
650 / 800
Reception
TV Satellite
18
LNB IN
DC13/17V
AUDIO
L
R
230VAC~
50Hz/30W
VCR
DECODER TV
Connect the LNB and the receiver by using a T100 cable.
A SCART connector is used between the receiver and the TV.
Connect the unit to the mains. An LED lights up on the front of the receiver. This indicates that the unit is in
“STANDBY” mode.
NOTE: Before starting to use the receiver, we recommend that you read the user manual carefully.
Fig. 19
5mm
5mm
CONNECTIONS
LNB IN
DC13/17V
AUDIO
L
R
230VAC~
50Hz/30W
VCR
DECODER TV
LNB IN
DC13/17V
Fig. 17 Fig. 18
HOW TO START TO USE THE UNIT
Read the receiver’s user manual, and follow these steps:
Select a program of the satellite that wishes to receive by pressing the
corresponding channel number on your remote control.
To do this, you can refer to the channel list at the end of the user manual.
If you have carried out all these steps correctly, you should now be receiving Astra. If not or if the picture is blu-
rred, carry out a fine adjustment of the “b” angle (fig. 16) until you obtain a better picture. Afterwards, do the
same for the “a” angle (fig. 14).
Once the installation is complete, make sure that all the screws are tightly secured to avoid unwanted move-
ments which may cause you to lose the signal.
Receiving the satellite

Bordeaux
Tolouse
Marseille Nice
Lyon
La Rochele
Nantes
Besancon
Strasbourg
Paris
Brest
Lille
Nevers
Caen
Limoges
Rennes
Pau
Tours
Chalon
Perpignan
Oviedo
Santiago Bilbao
Palencia aragoza
Salamanca
Cáceres
Madrid
Ciudad Real
Valencia
Murcia
Granada
Sevilla
Faro
Lisboa
Porto
Viana
Barcelona
Mallorca
Ceuta
Coimbra
Tenerife
Las Palmas
Plymouth
Cardiff
Brighton
London
Cambridge
Manchester
Liverpool
Newcastle
Glasgow
Fort Willian Aberdeen
Tongue
Dublin
Belfast
Béal an Atha
Cork
Traighlí
Lerwick
Fishguard
Edinburgh
Kingston upon Hull
Birmingham
Londonderry
32°
34°
36°
38°
40°
42°
26°
28°
30°
24°
22°
20°
38° 40°
15°
21°
25°
31°
35°
41°
39°
37°
33°
29° 27°
23°
19° 17°
53°
55°
57°
Bordeaux
Tolouse
Marseille Nice
Lyon
La Rochele
Nantes
Besancon
Strasbourg
Paris
Brest
Lille
Nevers
Caen
Limoges
Rennes
Pau
Tours
Chalon
Perpignan
Oviedo
Santiago Bilbao
Palencia aragoza
Salamanca
Cáceres
Madrid
Ciudad Real
Valencia
Murcia
Granada
Sevilla
Faro
Lisboa
Porto
Viana
Barcelona
Mallorca
Ceuta
Coimbra
Tenerife
Las Palmas
Plymouth
Cardiff
Brighton
London
Cambridge
Manchester
Liverpool
Newcastle
Glasgow
Fort Willian Aberdeen
Tongue
Dublin
Belfast
Béal an Atha
Cork
Traighlí
Lerwick
Fishguard
Edinburgh
Kingston upon Hull
Birmingham
Londonderry
32°
34°
36°
38°
26°
28°
30°
24°
22°
20°
18°
33°
31°
27°
31°
35°
41°
45°
49°
47°
43°
39° 37°
33°
29°
63°
65°
51°
Elevación (ángulo a) / Elevação (ângulo a) / Elevation (angle a) / Elevation (angle a)
Azimuth (ángulo b1, b2) / (ângulo b1, b2) / (angle b1, b2) / (angle b1, b2)
Astra1 - 19.2º E Astra2 - 28.2º E

Bordeaux
Tolouse
Marseille Nice
Lyon
La Rochele
Nantes
Besancon
Strasbourg
Paris
Brest
Lille
Nevers
Caen
Limoges
Rennes
Pau
Tours
Chalon
Perpignan
Oviedo
Santiago Bilbao
Palencia aragoza
Salamanca
Cáceres
Madrid
Ciudad Real
Valencia
Murcia
Granada
Sevilla
Faro
Lisboa
Porto
Viana
Barcelona
Mallorca
Ceuta
Coimbra
Tenerife
Las Palmas
Plymouth
Cardiff
Brighton
London
Cambridge
Manchester
Liverpool
Newcastle
Glasgow
Fort Willian Aberdeen
Tongue
Dublin
Belfast
Béal an Atha
Cork
Traighlí
Lerwick
Fishguard
Edinburgh
Kingston upon Hull
Birmingham
Londonderry
32°
34°
36°
38°
40°
42°
44°
43° 45°
26°
28°
30°
24°
22°
7°
15°
19°
25°
9°
11°
13°
17°
21°
23°
27°
29°
31°
33°
47°
49°
51°
Bordeaux
Tolouse
Marseille Nice
Lyon
La Rochele
Nantes
Besancon
Strasbourg
Paris
Brest
Lille
Nevers
Caen
Limoges
Rennes
Pau
Tours
Chalon
Perpignan
Oviedo
Santiago Bilbao
Palencia aragoza
Salamanca
Cáceres
Madrid
Ciudad Real
Valencia
Murcia
Granada
Sevilla
Faro
Lisboa
Porto
Viana
Barcelona
Mallorca
Ceuta
Coimbra
Tenerife
Las Palmas
Plymouth
Cardiff
Brighton
London
Cambridge
Manchester
Liverpool
Newcastle
Glasgow
Fort Willian Aberdeen
Tongue
Dublin
Belfast
Béal an Atha
Cork
Traighlí
Lerwick
Fishguard
Edinburgh
Kingston upon Hull
Birmingham
Londonderry
32°
34°
36°
38°
40°
26°
28°
30°
24°
22°
20°
53°
52°
31° 33° 41°
25° 45°
27° 35° 37° 39° 43° 47°
29°
27°
29°
Elevación (ángulo a) / Elevação (ângulo a) / Elevation (angle a) / Elevation (angle a)
Azimuth (ángulo b1, b2) / (ângulo b1, b2) / (angle b1, b2) / (angle b1, b2)
Hispasat - 30º WHot Bird - 13º E
