Televes 550104 User manual

1
Power supply
Fuente alimentación
EN
ES
Ref. 550104
User´s Manual
Manual de Instrucciones
www.televes.com

2
SECURITY
1) Read these instructions.
2) Keep these instructions.
3) Heed all warnings.
4) Follow all instructions.
5) Do not use this apparatus near water.
6) Clean only with dry cloth.
7) Do not block any ventilation openings. Install
in accordance with the manufacturer’s
instructions.
8) Do not install near any heat sources such
as radiators, heat registers, stoves, or other
apparatus (including ampliers) that produce
heat.
9) Do not defeat the safety purpose of the
polarized or grounding-type plug. A polarized
plug has two blades with one wider than the
other. A grounding type plug has two blades
and a third grounding prong. The wide blade
or the third prong are provided for your safety.
If the provided plug does not t into your outlet,
consult an electrician for replacement of the
obsolete outlet.
10) Protect the power cord from being walked on
or pinched particularly at plugs, convenience
receptacles,and the point where they exit from
the apparatus.
11) Only use attachments/accessories specied
by the manufacturer.
12) Use only with the cart, stand, tripod, bracket,
or table specied by the manufacturer, or
sold with the apparatus. When a cart is used,
use caution when moving the cart/apparatus
combination to avoid injury from tip-over.
13) Unplug this apparatus during lightning storms
or when unused for long periods of time.
14) Refer all servicing to qualied service
personnel. Servicing is required when
the apparatus has been damaged in any
way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus
has been exposed to rain or moisture,does not
operate normally, or has been dropped.
EN SAFETY INSTRUCTIONS
Location of important safety
instructions

3
Important installation instructions:
Do not connect the equipment to the mains
until it is screwed to the wall.
The powering supply of this product is: 108-
132V~ 50/60Hz
Should any liquid or object fall inside
the equipment, please contact technical
assistance.
Pull from the connector to disconnect the
equipment from the mains, never pull from
the cable.
Do not connect the equipment to the mains
until all the other connections have been
made.
The mains socket should be located near the
equipment and be easily accessible.

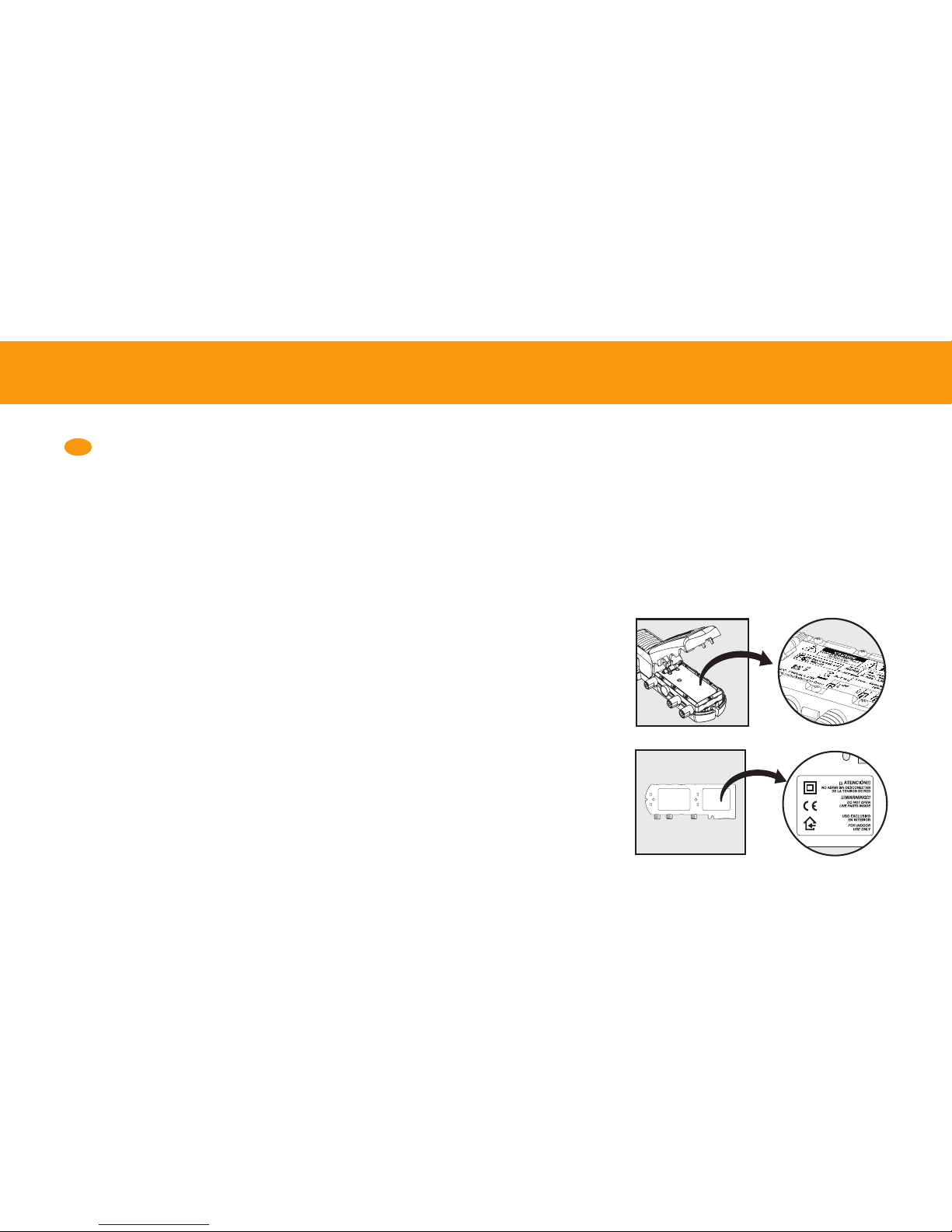

Fixing

4
ES
1) Lea las instrucciones.
2) Conserve estas instrucciones.
3) Preste atención a todas las advertencias.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua.
6) Limpie la unidad sólo con un paño seco.
7) No bloquee las aberturas de ventilación.
Realizar la instalación de acuerdo con las
instrucciones del fabricante.
8) No la instale cerca de fuentes de calor tales
como radiadores, registros de calor, estufas
u otros aparatos (incluyendo amplicadores)
que produzcan calor.
9) No anule la característica de seguridad del
enchufe polarizado o con conexión a tierra. Un
enchufe polarizado tiene dos patillas planas,
una más ancha que la otra. Un enchufe con
toma de tierra tiene dos patillas planas y una
tercera de conexión a tierra. La patilla ancha
o la tercera patilla, están pensadas para su
seguridad. Si el enchufe suministrado no
encaja en su toma,consulte con un electricista
para que reemplace la toma corriente obsoleta.
10) No pise ni pellizque el cable de red; tenga
especial cuidado con los clavijas, tomas de
corriente y en el punto del cual salen del aparato.
11) Utilice solamente los aditamentos/accesorios
especicados por el fabricante.
12) Use únicamente la carretilla, plataforma,
trípode,soporte o tableros especicados por el
fabricante, o vendidos con el aparato. Cuando
se usa una carretilla, tenga cuidado al mover
el conjunto carretilla/aparatos para evitar
lesiones en caso de vuelco.
13) Desenchufe este aparato durante las
tormentas eléctricas o cuando no lo utilice
durante largos períodos de tiempo.
14) Solicite todas las reparaciones a personal de
servicio calicado. Se requiere servicio cuando
el aparato se haya dañado de cualquiera
forma, como cuando el cable de red o el
enchufe están dañados, se ha derramado
líquido o han caído objetos dentro del aparato,
el aparato ha sido expuesto a la lluvia o
ES INSTRUCCIONES DE SEGURIDAD
Ubicación de importantes instrucciones
de seguridad
humedad, no funciona normalmente, o haya
sufrido una caída.

5
Cómo utilizar el equipo de forma segura:
No conecte el equipo a la red eléctrica hasta
que esté atornillado a la pared.
La tensión de red de este producto ha de ser:
108-132V~ 50/60Hz
En el caso de que cualquier líquido u objeto
caigan dentro del aparato, debe de ponerse en
contacto con el servicio técnico.
Para desenchufar el cordón de la red, tire
siempre de la clavija, nunca del cable.
No enchufe el equipo a la red eléctrica hasta
que todas las demás conexiones hayan sido
realizadas.
La toma de red eléctrica debe estar cerca del
equipo y ser fácilmente accesible.
Fijación

6

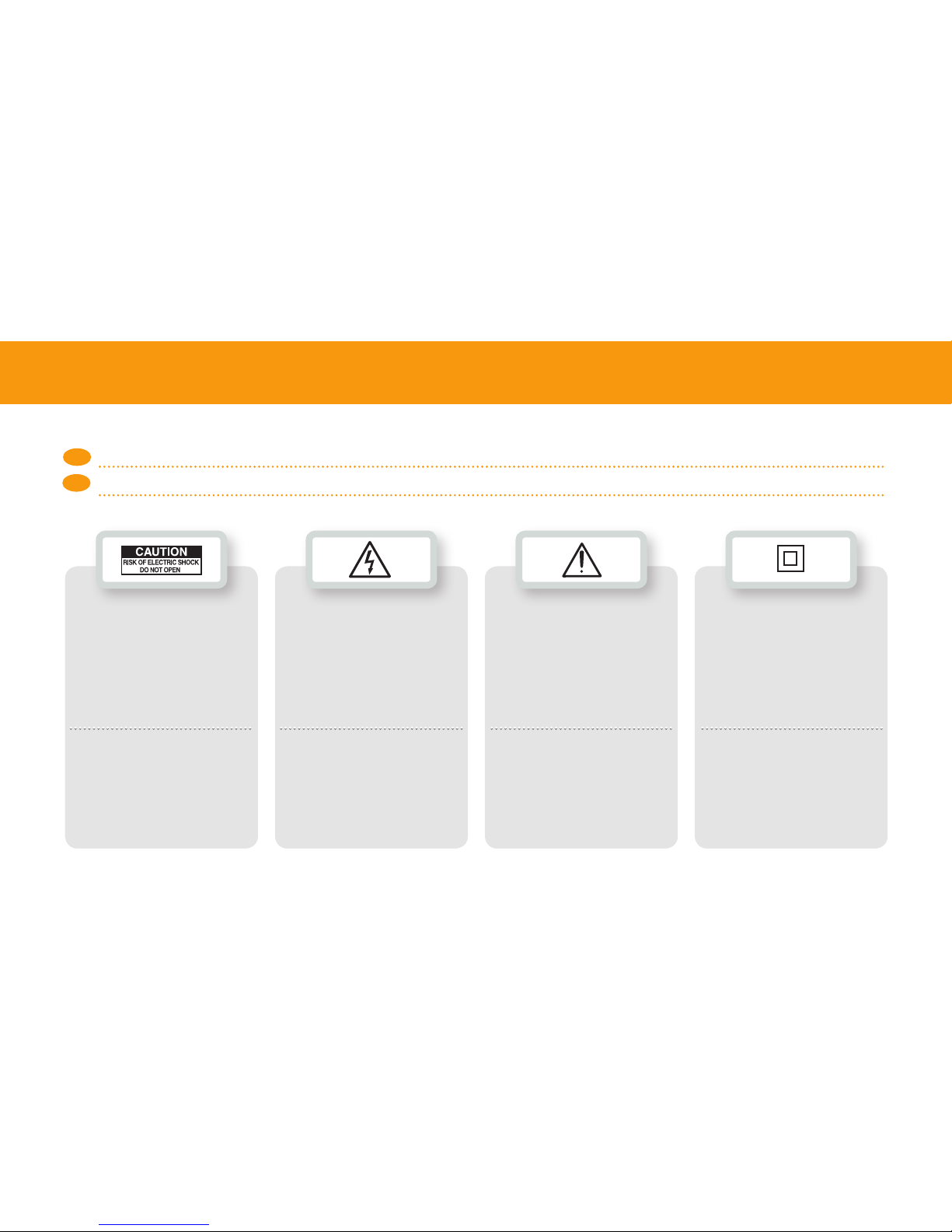

Description of the electrical safety symbols
Descripción de Simbología de seguridad eléctrica
Para evitar el riesgo de
choque eléctrico, no abrir
el equipo.
EN
ES
To avoid the risk of electric
shock, do not open the
equipment.
SIMBOLOGY
Este símbolo indica “voltaje
peligroso”dentro del produc-
to que puede presentar un
riesgo de descarga eléctrica o
daños personales.
Este símbolo indica que
existen instrucciones
importantes para este
producto.
Este símbolo indica que el
equipo cumple los requeri-
mientos de seguridad para
equipos de Clase II.
This symbol indicates
that the product displays
“dangerous voltage”with
a risk of electric shock or
personal harm.
This symbol indicates that
this product possesses
important instructions
for use.
This symbol indicates
that the equipment
complies with the safety
requirements for Class II
equipment.

7
Este símbolo indica que el
equipo cumple los requeri-
mientos del marcado CE.
Este símbolo indica el
pleno cumplimiento con
los estándares FCC.
Uso exclusivo en el
interior.
This symbol indicates
that the equipment
complies with the CE mark
requirements.
This symbol indicates full
compliance with the FCC
Standards.
Indoor use only

8
SPECIFICATIONS
Technical specications Especicaciones técnicas Ref. 550104
Frequency margin Margen frecuencia MHz 5 - 862
Through loss (typ.) Pérdidas de paso (tip.) dB 1 Out Main: 1.5 / Aux: ----
2 Out Main 4 / Aux: 4
Output voltage Tensión de salida V12 ±1.5
Max. output current Corriente máx. salida mA 220
Min. output current Corriente min. salida mA 30
Mains voltage Alimentación V~ / Hz 108 - 132 / 50-60
Max. consumpt. Consumo máx. mA~ / W 65 / 3.6
Protection level Índice de protección IP 20
Working temperature Tª. funcionamiento ºF (ºC) 14 ... +113 (-10 ... +45)
Plug type Tipo de clavija US

9
TV
Ref. 550104
108-132V~
MAIN
TV
12V
220mA

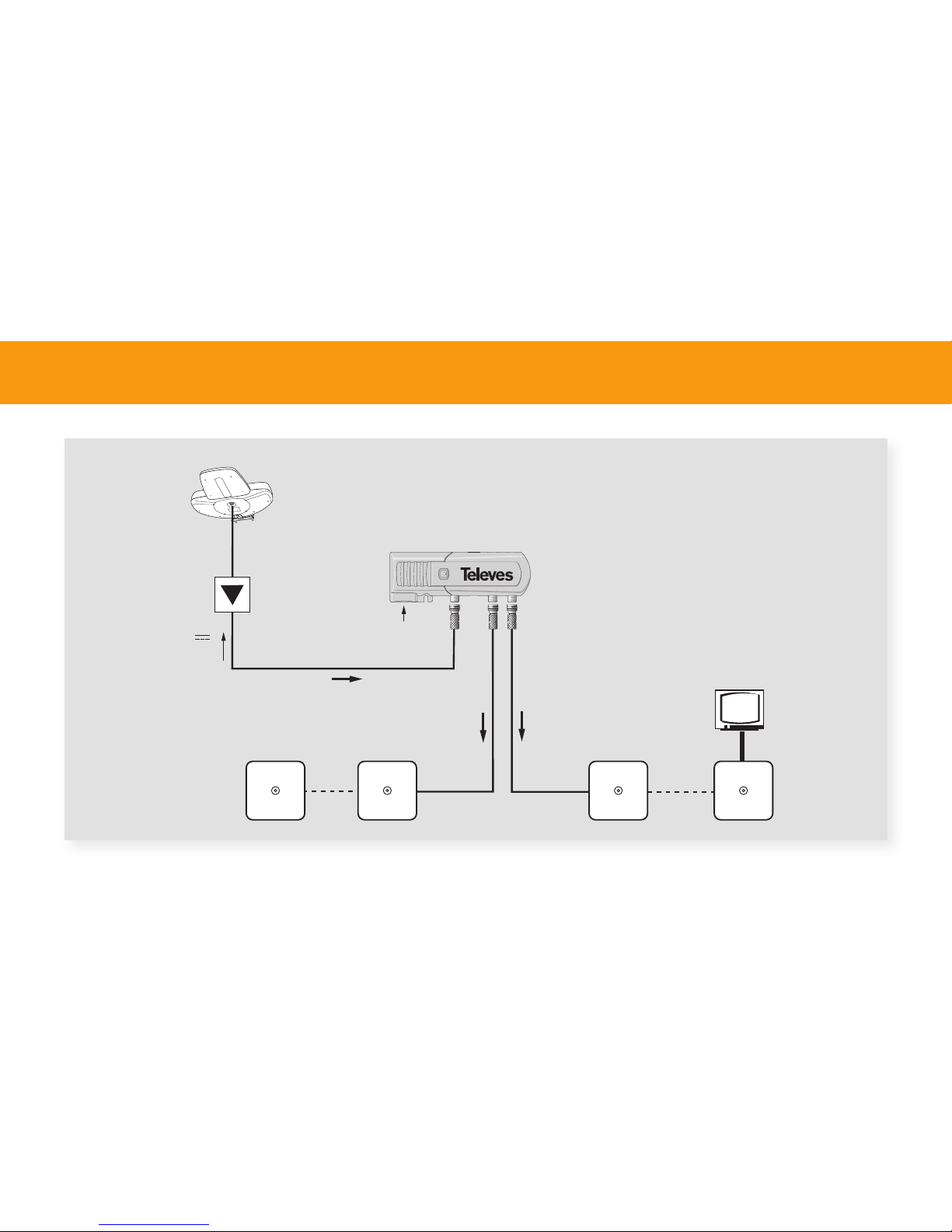

APPLICATIONS

10
TV
Ref. 550104
108-132V~
Aux
TV
MAIN
TV
12V
220mA

11
GUARANTEE
EN Limited Warranty
Televés S.A. warrants this product against any
defects in materials or workmanship within
12 (twelve) months from the date of purchase.
No warranty claim will be honored unless at
the time the claim is made, you present proof
of purchase to an authorized Televés dealer
(if unknown, please contact Televes USA
LLC, 9800 Mount Pyramid Ct, Englewood, CO
80112, Telephone [phone]).
Televés (at its sole discretion) will either repair
or replace the defective product at no charge.
This warranty covers parts, but does not cover
any costs incurred in removal, shipping or
reinstallation of the product. This limited
warranty does not apply if the product is
damaged, deteriorates, malfunctions or fails
from misuse, improper installation, abuse,
neglect, accident, tampering, modication
of the product as originally manufactured
by Televés, usage not in accordance with
product instructions or acts of nature such
as damage caused by wind, lightning, ice or
corrosive environments such as salt spray and
acid rain.
The 12 month warranty is provided on the
condition that the equipment is properly
delivered with all handling and freight
charges prepaid to your Televés dealer for
return to our factory for repair or replacement.
Televés will arrange for the replacement or
repair and return without charge the product
which failed due to defective material or
workmanship.
Televés will not assume any liabilities for any
other warranties, express or implied, made by
any other person.
All other warranties whether express, implied
or statutory including warranties of tness
for a particular purpose and merchantability
are limited to the 12-month period of this
warranty.
The foregoing shall be the sole and exclusive
remedy of any person, whether in contract,
tort or otherwise, and Televés shall not be
liable for incidental or consequential damage
or commercial loss, or from any other loss or
damage except as set forth above.
Some states do not allow limitations on
how long an implied warranty lasts, or
the exclusion of limitation of incidental
or consequential damages, so the above
limitations or exclusions may not apply to
you.
This warranty gives you specic legal rights
and you may also have other rights which
vary from state to state.
Televes USA LLC
9800 Mount Pyramid Ct
Englewood, CO 80112
Tel [phone]
Fax [phone]
www.televes-usa.com
[e-mail]
www.televes.com

12
ES Garantía Limitada
Televés S.A. garantiza que este producto está
libre de cualquier defecto en los materiales
o fabricación del mismo durante 12 (doce)
meses a partir de la fecha de compra. No se
aceptarán reclamaciones salvo que en el
momento de producirse se presente prueba
de compra a un distribuidor autorizado
de Televés S.A. (si lo desconoce, por favor
contacte con Televes USA LLC, 9800 Mount
Pyramid Ct., Englewood, CO 80112, Teléfono
303-256-6767).
Televés S.A. (a su discreción) reparará o
reemplazara el producto defectuoso sin costo.
Esta garantía cubre las piezas, pero no cubre
los costes relacionados con el desmontaje,
envío o reinstalación del producto. Esta
garantía limitada no es aplicable si el
producto está dañado, deteriorado o falla
debido a mal uso, instalación inadecuada,
abuso, negligencia, accidente, alteración,
modicación del producto originalmente
fabricado por Televés S.A., uso no acorde
con las instrucciones del producto o actos
de la naturaleza tales como el daño causado
por el viento, relámpagos, hielo o ambientes
corrosivos tales como la sal o lluvia ácida.
La garantía de 12 meses se otorga bajo
condición que el equipo sea entregado en
forma adecuada a su distribuidor autorizado
de Televés S.A. con los gastos de envío
prepagados para su devolución a fábrica para
su reparación o reemplazo. Un distribuidor
autorizado de Televés S.A. se encargará de
la sustitución o reparación y devolución sin
costo del producto que haya fallado debido a
material o mano de obra defectuosos.
Televés S.A. no asumirá responsabilidad
alguna por cualquier otra garantía, expresa
o implícita, realizada por cualquier persona.
Todaslasotrasgarantías,independientemente
de si son expresas, implícitas o establecidas
por la ley, incluyendo las garantías acerca de
su idoneidad para un propósito en especíco
y su comercialización estań limitadas al
período de 12 meses de esta garantía.
Lo anterior será la única reparación exclusiva
para cualquier persona, sea a través de
contrato, responsabilidad extracontractual
o de naturaleza distinta, y Televés S.A.
no será responsable por daños fortuitos
o consecuentes ni pérdida comercial, o
cualquier otra pérdida o daño excepto los
establecidos con anterioridad.
Algunos estados no permiten limitaciones
respecto a la duración de una garantía
implícita, o la exclusión de limitaciones por
daños fortuitos o consecuentes, así que
podría ser que las limitaciones o exclusiones
mencionadas anteriormente no sean
aplicables en su caso.
Esta garantía establece sus derechos legales
especícos y usted podría también tener
otros derechos que variarán de estado a
estado.
Televes USA LLC
9800 Mount Pyramid Ct
Englewood, CO 80112
Tel [phone]
Fax [phone]
www.televes-usa.com
[e-mail]
www.televes.com

13
DECLARATION OF CONFORMITY

14

15

16
televes.com
