Televes NT12F User manual

ES
PT
FR
EN
www.televes.com
Refs. 5501, 550101,
5504, 550401
Art. Nr. NT12F, NT24F
Manual de Instrucciones
Manual de Instruções
Manuel d´instructions
User´s Manual
Bedienungsanleitung
DE
Fuente alimentación RF
Fonte alimentação RF
Alimentation RF
MATV Power supply
Netzteil zur Fernspeisung im BK-Bereich
R
A

2
ES
Instrucciones de seguridad
Condiciones generales de instala-
ción:
• Antes de manipular o conectar el equipo leer este
manual.
• Para reducir el riesgo de fuego o choque eléctrico,
no exponer el equipo a la lluvia o a la humedad.
• No quitar la tapa del equipo sin desconectarlo de
la red.
• No obstruir las ranuras de ventilación del equipo.
• Deje un espacio libre alrededor del aparato para
proporcionar una ventilación adecuada.
• El aparato no debe ser expuesto a caídas o salpi-
caduras de agua. No situar objetos o recipientes
llenos de agua sobre o cerca del aparato si no se
tiene la suciente protección.
• No situar el equipo cerca de fuentes de calor o en
ambientes de humedad elevada.
• No situar el equipo donde pueda estar sometido
a fuertes vibraciones o sacudidas.
Operación segura del equipo:
• La tensión de alimentación de éste producto es
de: 196-264V~ 50/60Hz.
• Si algún líquido u objeto se cayera dentro del
equipo, por favor recurra al servicio técnico es-
pecializado.
• Para desconectar el equipo de la red, tire de la
clavija, nunca del cable de red.
• No conectar el equipo hasta que todas las demás
conexiones del equipo hayan sido efectuadas.
• La base de enchufe al que se conecte el equipo
debe estar situada cerca de éste y será facilmen-
te accesible.
Descripción de simbología de se-
guridad eléctrica:
• Para evitar el riesgo de cho-
que eléctrico no abrir el equi-
po.
• Este símbolo indica que el
equipo cumple los requeri-
mientos de seguridad para
equipos de clase II.
• Este símbolo indica que el
equipo cumple los requeri-
mientos del marcado CE.

3
PT
Instruções importantes de
segurança
Condições gerais de instalação:
• Antes de utilizar ou ligar o equipamento leia este
manual.
• Para reduzir o risco de provocar fogo ou um cho-
que eléctrico, não exponha o equipamento à luz
ou à humidade.
• Não trocar a tampa do equipamento sem o des-
ligar da rede.
• Não obstruir as ranhuras de ventilação do equi-
pamento.
• Deixe um espaço livre ao redor do aparelho para
proporcionar uma ventilação adequada.
• O aparelho não deve ser exposto a possíveis de-
rrames ou salpicos de água. Não colocar objectos
ou recipientes com água por cima ou por perto
do aparelho se estes não tiverem a suciente pro-
tecção.
• Não colocar o equipamento perto de fontes de
calor ou em ambientes com humidade elevada.
• Não colocar o equipamento onde possa estar
submetido a fortes vibrações ou sacudidelas
Operação segura do equipamento:
• A tensão de alimentação deste produto é de: 196-
264V~ 50/60Hz.
• Se algum líquido ou objecto caia dentro do equi-
pamento, por favor recorra a um serviço técnico
especializado.
• Para desligar o equipamento da rede, tire da cha
eléctrica, nunca do cabo de rede.
• Não ligar o equipamento até que todas as demais
ligações do equipamento tenham sido efectua-
das.
• A fonte de ligação à qual se liga o equipamento
deve estar situada perto deste e terá de ser facil-
mente acessível.
Descrição de simbologia de segu-
rança eléctrica:
• Para evitar o risco de choque
eléctrico não abrir o equipa-
mento.
• Este símbolo indica que o
equipamento cumpre os re-
quisitos de segurança para
equipamentos de classe II.
• Este símbolo indica que o
equipamento cumpre os re-
quisitos da CE.

4
FR
Consignes de securite impor-
tantes
Conditions générales d´installation:
• Lire la notice avant de manipuler ou brancher
l’appareil.
• An de réduire le risque d’incendie ou de déchar-
ge électrique, ne pas exposer l’appareil à la pluie
ou à des projections d’eau.
• Ne pas retirer le couvercle de l’appareil sans le
débrancher.
• Ne pas obstruer les entrées de ventilation.
• Merci de permettre la circulation d’áir autour de
l’áppareil.
• L’appareil ne doit pas être exposé à des chutes
ou projections d’eau. Ne pas placer d’objets ou de
récipients contenant de l’eau à proximité immé-
diate sans protection.
• Ne pas placer l’appareil près d’une source de cha-
leur ou dans un milieu fortement humide.
• Ne pas placer l’appareil dans un lieu exposé à de
fortes vibrations ou secousses.
Utilisation de l’appareil en toute sé-
curité:
• La tension d’alimentation de ce produit est de:
196-264V~ 50/60Hz.
• Si un liquide / objet tombe à l’intérieur de
l’appareil, référez-en au service technique spé-
cialisé.
• Pour débrancher du secteur, tirez sur la prise et
jamais sur le câble.
• Ne pas brancher l’appareil avant que toutes les
autres connections aient été eectuées.
• La prise à laquelle l’appareil sera branché doit
être située à proximité et facilement accessible.
Description des symboles de sécu-
rité électrique:
• An d’éviter le risque de
décharge ne pas ouvrir
l’appareil.
• Ce symbole indique que
l’appareil répond aux exigen-
ces de sécurité des appareils
de classe II.
• Ce symbole indique que cet
appareil répond aux exigen-
ces de la norme CE.

5
EN
Important safety instructions
General installation conditions:
• Before handling or connecting the equipment,
please read this manual.
• In order to reduce the risk of re or electric shock,
do not expose the equipment to rain or moisture.
• Do not take the cover o the equipment without
disconnecting it from the mains.
• Do not obstruct the equipment’s ventilation sys-
tem.
• Please allow air circulation around the equip-
ment.
• The equipment must not come into contact with
water or even be splashed by liquids. Do not pla-
ce containers with water on or near the equip-
ment if it is not adequately protected.
• Do not place the equipment near sources of heat
or in excessively moisture conditions.
• Do not place the equipment where it may be
aected by strong vibrations or knocks.
How to use the equipment safely:
• The powering supply of this product is: 196-
264V~ 50/60Hz.
• If any liquid or object falls inside the equipment,
please contact a specialized technician.
• To disconnect the equipment from the mains,
pull from the plug, and never pull from the cable.
• Do not connect the equipment until all the other
connections have been made.
• The mains socket that is going to be used to con-
nect the equipment should be located nearby
and should be easily accessible.
Description of the electrical safety
symbols:
• To avoid the risk of elec-
tric shock, do not open the
equipment.
• This symbol indicates that
the equipment complies
with the safety requirements
for class II equipment.
• This symbol indicates that
the equipment complies
with the requirements of CE
mark.

6
DE
Sicherheitshinweise
Allgemeine Installationsanleitung:
• Lesen Sie die Sicherheitshinweise sorgfältig
durch, bevor Sie das Gerät in Betrieb nehmen.
• UmBrandgefahrunddieGefahreineselektrischen
Schlags zu vermeiden, setzen Sie das Gerät weder
Regen noch sonstiger Feuchtigkeit aus.
• Ziehen Sie den Netzstecker bevor Sie das Gerät
önen.
• Decken Sie niemals die Lüftungsschlitze ab.
• Sorgen Sie für ausreichende Belüftung, indem Sie
einen genügenden Abstand um das Gerät herum
frei lassen.
• Setzen Sie das Gerät niemals Tropf- oder
Spritzwasser aus. Stellen Sie keine mit
Flüssigkeiten gefüllten Gegenstände, wie z.
B. Vasen, auf oder über das Gerät. Andernfalls
besteht Lebensgefahr durch einen Stromschlag.
• Stellen Sie das Gerät nicht in die Nähe von
Wärmequellen wie z. B. Heizkörpern oder
oenem Feuer, und vermeiden Sie Orte mit
hoher Luftfeuchtigkeit.
• Vermeiden Sie Orte mit Vibrationen.
Wie muss man das Gerät
benutzen:
• Schließen Sie das Gerät nur an eine fachgerecht
installierte Netz-Steckdose von 196-264V~, 50/60
Hz an.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät
gelangen, ziehen Sie sofort den Netzstecker
aus der Steckdose. Lassen Sie das Gerät von
qualiziertem Fachpersonal überprüfen, bevor
Sie es wieder in Betrieb nehmen. Andernfalls
besteht Lebensgefahr durch einen Stromschlag.
• Ziehen Sie nur am Netzstecker und nicht am
Netzkabel.
• Beenden Sie alle Arbeiten bevor Sie das Gerät
anschlieβen.
• Der Netzstecker muss frei zugänglich und nah am
Gerät sein, damit Sie das Gerät im Notfall einfach
und schnell vom Stromnetz trennen können.
Beschreibung der
Sicherheitssymbole:
• Um das Risiko eines
elektrischen Schlages zu
vermeiden, das Gehäuse
nicht önen.
• Schutzklasse II hat
einen verstärken oder
doppeltendoppelte
Netzstromkreis
zwischen Isolierung und
Ausgangsspannung
beziehungsweise
Metallgehäuse.
• CE-Kennzeichnungbestätigt,
dass das Produkt den
produktspezisch geltenden
europäischen Richtlinien
entspricht.

7
Ref./ Art.Nr. 5501
550101 (NT12F)
5504 (NT24F)
550401

8
Especicaciones
técnicas
Especicaçãos
técnicas
Caracteristiques
techniques
Technical
specications Technische Daten 5501 550101 NT12F
5504 *
NT24F
Margen frecuencia Margem frequência Marge fréquence Frequency margin Frequenzbereich MHz 5 - 862
Pérdidas de paso Perdas passagem Pertes passage Through loss Durchgangsdämpfung 1 out dB Main: 1,5 typ. / Aux: ---
2 out Main: 4 typ. / Aux: 4 typ.
Tensión de salida Tensão de saída Tension de sortie Output voltage Ausgangsspannung V --- 12 ±1,5 24 ±1,5
Corriente máx. salida Corrente máx. saída Max. courrant sortie Max. output current Max. Ausgangsstrom mA --- 220 130
Corriente min. salida Corrente min. saída Min. courrant sortie Min. output current Min. Ausgangsstrom mA --- 30
Alimentación Alimentação Secteur Mains voltage Spannungs-
versorgung 207-253 V~ 50/60Hz
Consumo máx. Consumo máx. Consommat. max. Max. consumpt Max. Stromaufnahme mA~ 30 35
Indice protección Indice protecção Index de protection Protection level Schutzklasse IP 20
Tª. funcionamiento Tª. funcionamento Temp. fonction. Working temperature Betriebstemperatur Cº -10 ... +45
Tipo de clavija Tipo de encaixe Type de clavier Plug type Anschluss UK EU
(*) 550401 para Suecia, Noruega, Finlandia y Dinamarca
550401 para a Suécia, Noruega, Finlândia e Dinamarca
550401 pour la Suède, la Norvège, Finlandis and le Danemark
550401 for Sweden, Norwey, Finland and Denmark
550401 nur für Schweden, Norwegen, Finnland und Dänemark

9

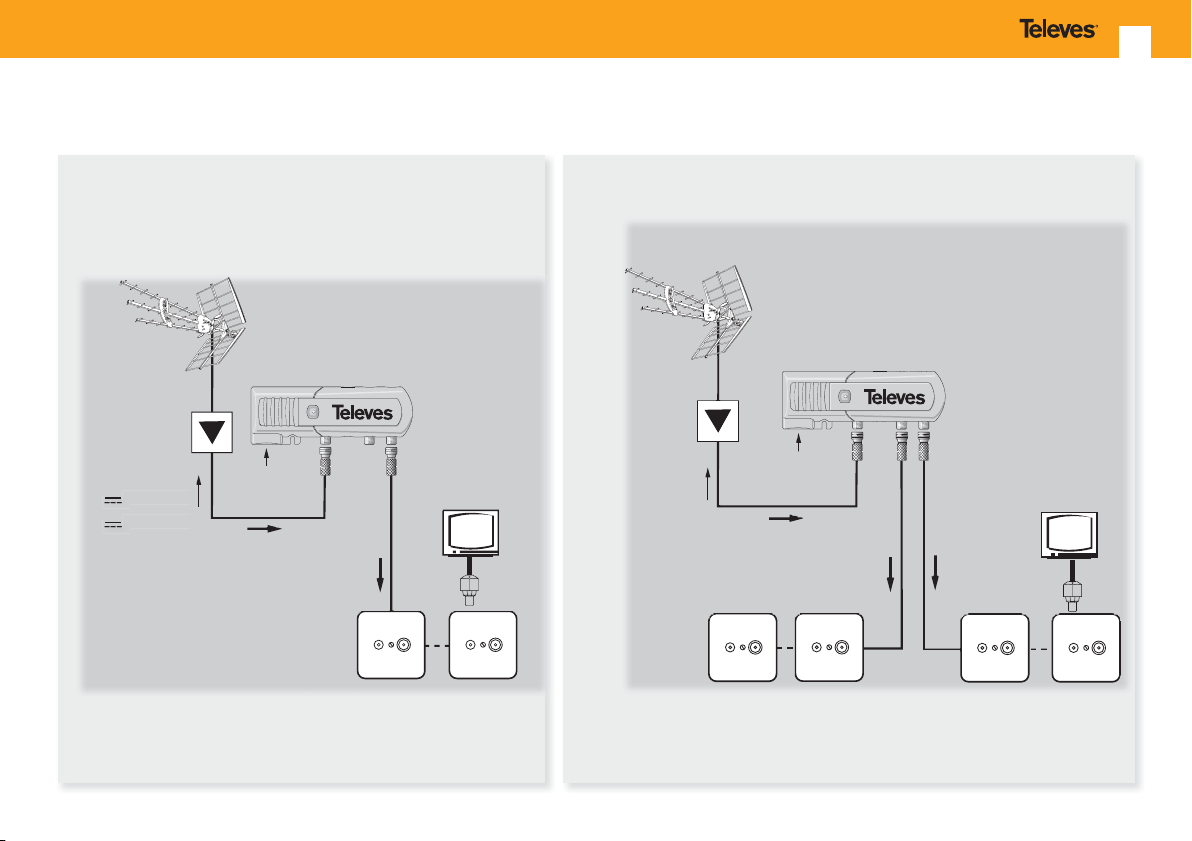

Aplicación típica Aplicação típica Application typique Typical application Anwendungsbeispiel
Refs. / Art. Nr.
5501
550101/ NT12F
5504 / NT24F
550401
Ref. 5230Ref. 5231
Main
MATV
MATV
230V~
12V --- 220mA
24V --- 130mA
--
-
---
Refs. / Art. Nr.
5501
550101/ NT12F
5504 / NT24F
550401
Ref. 5230
Main
MATV
MATV
230V~
12V --- 220mA
24V --- 130mA
Aux
MATV
Ref. 5230Ref. 5231 Ref. 5231
