Testboy Testavit Schuki 3A User manual

Testavit®Schuki®3A
Version 1.2

Testavit®Schuki®3A
Bedienungsanleitung 3
Testavit®Schuki®3A
Operating instructions 14
Testavit®Schuki®3A
Manual de instruções 24
Testavit®Schuki®3A
Инструкция по использованию 34

Hinweise
Testavit®Schuki®3A 3
DEUTSCH
Hinweise
Sicherheitshinweise
WARNUNG
Gefahrenquellen sind z.B. mechanische Teile, durch
die es zu schweren Verletzungen von Personen
kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die
Beschädigung des Gerätes) besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren
Verletzungen von Personen führen sowie eine
Gefährdung für die Funktion von Gegenständen (z.B.
die Beschädigung des Gerätes) sein.
WARNUNG
Richten Sie den Laserstrahl nie direkt oder indirekt
durch reflektierende Oberflächen auf das Auge.
Laserstrahlung kann irreparable Schäden am Auge
hervorrufen. Bei Messungen in der Nähe von
Menschen, muss der Laserstrahl deaktiviert werden.

Hinweise
4 Testavit®Schuki®3A
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das
eigenmächtige Umbauen und/oder Verändern des
Gerätes nicht gestattet. Um einen sicheren Betrieb mit
dem Gerät zu gewährleisten, müssen Sie die
Sicherheitshinweise, Warnvermerke und das Kapitel
"Bestimmungsgemäße Verwendung" unbedingt
beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte
folgende Hinweise:
| Vermeiden Sie einen Betrieb des Gerätes in der
Nähe von elektrischen Schweißgeräten,
Induktionsheizern und anderen
elektromagnetischen Feldern.
| Nach abrupten Temperaturwechseln muss das
Gerät vor dem Gebrauch zur Stabilisierung ca. 30
Minuten an die neue Umgebungstemperatur
angepasst werden um den IR-Sensor zu
stabilisieren.
| Setzen Sie das Gerät nicht längere Zeit hohen
Temperaturen aus.
| Vermeiden Sie staubige und feuchte
Umgebungsbedingungen.
| Messgeräte und Zubehör sind kein Spielzeug und
gehören nicht in Kinderhände!
| In gewerblichen Einrichtungen sind die
Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für

Hinweise
Testavit®Schuki®3A 5
DEUTSCH
elektrische Anlagen und Betriebsmittel zu beachten.
Bitte beachten Sie die fünf Sicherheitsregeln:
1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit
ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile
abdecken
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung
beschriebenen Anwendungen bestimmt. Eine andere
Verwendung ist unzulässig und kann zu Unfällen oder
Zerstörung des Gerätes führen. Diese Anwendungen führen zu
einem sofortigen Erlöschen jeglicher Garantie- und
Gewährleistungsansprüche des Bedieners gegenüber dem
Hersteller.
Um das Gerät vor Beschädigung zu schützen,
entfernen Sie bitte bei längerem Nichtgebrauch des
Gerätes die Batterien.

Hinweise
6 Testavit®Schuki®3A
Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachtung der
Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt jeder
Garantieanspruch. Ein in einem Dreieck befindliches
Ausrufezeichen weist auf Sicherheitshinweise in der
Bedienungsanleitung hin. Lesen Sie vor
Inbetriebnahme die Anleitung komplett durch. Dieses
Gerät ist CE-geprüft und erfüllt somit die erforderlichen
Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige
Ankündigung zu ändern © Testboy GmbH, Deutschland.

Hinweise
Testavit®Schuki®3A 7
DEUTSCH
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung
verursacht werden, erlischt der Garantieanspruch! Für
Folgeschäden, die daraus resultieren, übernehmen wir
keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung,
| von Testboy nicht freigegebenen Änderungen am Produkt
oder
| von Testboy nicht hergestellten oder nicht freigegebenen
Ersatzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen
werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt.
Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen
und Zeichnungen wird keine Gewähr übernommen.
Änderungen, Druckfehler und Irrtümer vorbehalten.

Hinweise
8 Testavit®Schuki®3A
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres
Produktes haben Sie die Möglichkeit, das Gerät nach Ende
seines Lebenszyklus an geeignete Sammelstellen für
Elektroschrott zurückzugeben.
Die WEEE (2002/96/EC) regelt die Rücknahme und
das Recycling von Elektroaltgeräten. Hersteller von
Elektrogeräten sind ab dem 13.8.2005 dazu
verpflichtet, Elektrogeräte die nach diesem Datum
verkauft werden, kostenfrei zurückzunehmen und zu
recyceln. Elektrogeräte dürfen dann nicht mehr in
die „normalen“ Abfallströme eingebracht werden.
Elektrogeräte sind separat zu recyceln und zu
entsorgen. Alle Geräte, die unter diese Richtlinie
fallen, sind mit diesem Logo gekennzeichnet.

Hinweise
Testavit®Schuki®3A 9
DEUTSCH
5 Jahre Garantie
Testboy-Geräte unterliegen einer strengen Qualitätskontrolle.
Sollten während der täglichen Praxis dennoch Fehler in der
Funktion auftreten, gewähren wir eine Garantie von 5 Jahren
(nur gültig mit Rechnung). Fabrikations- oder Materialfehler
werden von uns kostenlos beseitigt sofern das Gerät ohne
Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird.
Beschädigungen durch Sturz oder falsche Handhabung sind
vom Garantieanspruch ausgeschlossen.
Bitte wenden Sie sich an:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [e-mail]
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten,
qualitätsrelevanten Tätigkeiten und Prozesse werden
permanent durch ein Qualitätsmanagementsystem überwacht.
Die Testboy GmbH bestätigt weiterhin, dass die während der
Kalibrierung verwendeten Prüfeinrichtungen und Instrumente
einer permanenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG
und die EMV-Richtlinien 2004/108/EG.

Bedienung
10 Testavit®Schuki®3A
Bedienung
Vielen Dank, dass Sie sich für den Testavit®Schuki®3A
entschieden haben.
| Steckdosenprüfgerät
Steckdosenprüfung

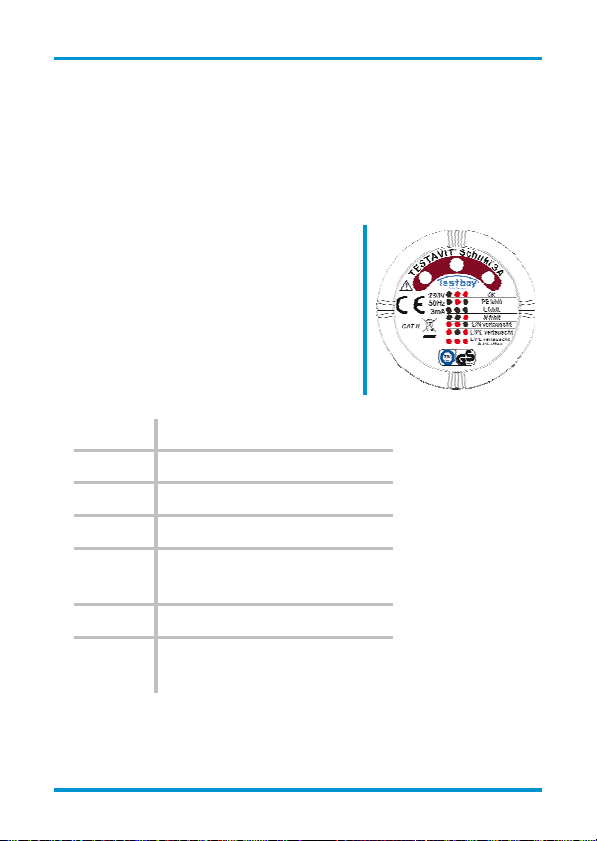

Der Testavit®Schuki®3A ist in der
Lage die Steckdose auf richtigen
Anschluss hin zu prüfen und zeigt
Verdrahtungsfehler mit Hilfe einer
optischen Anzeige an.
Entnehmen Sie die Fehlerbilder der
unten stehenden Tabelle.
OK, Phase rechts am Gerät
OK, Phase links am Gerät
PE fehlt
L fehlt
/

N fehlt, Phase rechts/links am
Gerät
L/PE vertauscht
L/PE vertauscht und PE offen
LED aus; LED an

Bedienung
Testavit®Schuki®3A 11
DEUTSCH
Überprüfen Sie den Steckdosenprüfer vor dem Einsatz
an einer richtig beschalteten Steckdose auf
einwandfreie Funktion!
Zeigt das Prüfgerät beim Test einen Fehler an, die Verdrahtung
überprüfen oder durch eine Fachkraft überprüfen lassen.
Niemals einen Kontakt über zwei Phasen einer
Drehstromversorgung herstellen.
Bei Verwendung eines Trenntransformators ist eine
ordnungsgemäße Prüfung von Stromkreisen mit dem Prüfgerät
nicht möglich.
Vor dem Prüfen sämtliche Lasten aus den Stromkreisen der
Steckdosen in der verwendeten Steckerleiste nach Möglichkeit
abschalten. Noch angeschlossene Lasten können zu
Messfehlern führen.
Vorsicht bei Spannungen über 30 V, es besteht die Gefahr
eines elektrischen Schlags.
NUR FÜR DEN EINSATZ DURCH FACHKUNDIGES
PERSONAL VORGESEHEN
Jeder, der dieses Prüfgerät verwendet, sollte entsprechend
ausgebildet und mit den besonderen, in einem industriellen
Umfeld auftretenden Gefahren bei der Spannungsprüfung, den
notwendigen Sicherheitsvorkehrungen und den Verfahren zur
Überprüfung der ordnungsgemäßen Funktion des Gerätes vor
und nach jedem Gebrauch vertraut sein.

Bedienung
12 Testavit®Schuki®3A
Definition der Messkategorien:
Messkategorie II: Messungen an Stromkreisen, die elektrisch
über Stecker direkt mit dem Niederspannungsnetz verbunden
sind. Typischer Kurzschlussstrom < 10kA
Messkategorie III: Messungen innerhalb der
Gebäudeinstallation (stationäre Verbraucher mit nicht
steckbarem Anschluss, Verteileranschluss, fest eingebaute
Geräte im Verteiler). Typischer Kurzschlussstrom < 50kA
Messkategorie IV: Messungen an der Quelle der
Niederspannungsinstallation (Zähler, Hauptanschluss, primärer
Überstromschutz). Typischer Kurzschlussstrom >> 50 kA
Testen Sie das Gerät sowohl vor als auch nach Gebrauch an
einer bekannten, im Nennbereich des Geräts liegenden
Spannungsquelle, um die ordnungsgemäße Funktion des
Geräts zu gewährleisten.
Lesen Sie vor Gebrauch diese Anleitung. Wenn das Gerät nicht
den Herstellerangaben entsprechend eingesetzt wird, kann der
durch das Gerät bereitgestellte Schutz beeinträchtigt werden.
Wenn vom Hersteller oder seinem Vertreter nicht ausdrücklich
gestattet, dürfen Teile des Geräts und seines Zubehörs nicht
verändert und ersetzt werden.
Verwenden Sie zum Reinigen des Geräts ein trockenes Tuch.

Bedienung
Testavit®Schuki®3A 13
DEUTSCH
Technische Daten
Spannungsbereich 230 V AC, 50 Hz
Stromversorgung über Messobjekt, max. 3 mA
Schutzart IP 40
Überspannungskategorie CAT II 300 V
Temperaturbereich 0° ~ +50°C
Prüfnorm IEC/EN 61010-1
(DIN VDE 0411)

Notes
14 Testavit®Schuki®3A
Notes
Safety notes
WARNING
An additional source of danger is posed my
mechanical parts which can cause severe personal
injury.
Objects can also be damaged (e.g., the instrument
itself can be damaged).
WARNING
An electric shock can result in death or severe injury.
It can also lead to property damage and damage to
this instrument.
WARNING
Never point the laser beam directly or indirectly (on
reflective surfaces) towards the eyes. Laser radiation
can cause irreparable damage to the eyes. You must
first deactivate the laser beam when measuring close
to people.

Notes
Testavit®Schuki®3A 15
ENGLISH
General safety notes
WARNING
Unauthorized changes or modifications of the
instrument are forbidden – such changes put the
approval (CE) and safety of the instrument at risk. In
order to operate the instrument safely, you must
always observe the safety instructions, warnings and
the information in the "Proper and Intended Use"
Chapter.
WARNING
Please observe the following information before using
the instrument:
| Do not operate the instrument in the proximity of
electrical welders, induction heaters and other
electromagnetic fields.
| After an abrupt temperature fluctuation, the
instrument should be allowed to adjust to the new
temperature for about 30 minutes before using it.
This helps to stabilize the IR sensor.
| Do not expose the instrument to high temperatures
for a long period of time.
| Avoid dusty and humid surroundings.
| Measurement instruments and their accessories are
not toys. Children should never be allowed access
to them!
| In industrial institutions, you must follow the
accident prevention regulations for electrical
facilities and equipment, as established by your
employer's liability insurance organization.

Notes
16 Testavit®Schuki®3A
Please observe the following five safety rules:
1 Disconnect.
2 Ensure that the instrument cannot be turned back
on again.
3 Ensure isolation from the main supply voltage
(check that there is no voltage on both poles).
4 Earth and short-circuit.
5 Cover neighbouring parts that are under live
electrical load.
Proper and intended use
This instrument is intended for use in applications described in
the operation manual only. Any other usage is considered
improper and non-approved us-age and can result in accidents
or the destruction of the instrument. Any misuse will result in the
expiry of all guarantee and warranty claims on the part of the
operator against the manufacturer.
Remove the batteries during longer periods of inactivity
in order to avoid damaging the instrument.
We assume no liability for damages to property or
personal injury caused by improper handling or failure
to observe safety instructions. Any warranty claim
expires in such cases. An exclamation mark in a
triangle indicates safety notices in the operating
instructions. Read the instructions completely before
beginning the initial commissioning. This instrument is
CE approved and thus fulfils the required guidelines.
All rights reserved to alter specifications without prior notice
© Testboy GmbH, Germany.

Notes
Testavit®Schuki®3A 17
ENGLISH
Disclaimer and exclusion of liability
The warranty claim expires in cases of damages
caused by failure to observe the instruction! We
assume no liability for any resulting damage!
Testboy is not responsible for damage resulting from:
| failure to observe the instructions,
| changes in the product that have not been approved by
Testboy,
| the use of replacement parts that have not been approved or
manufactured by Testboy,
| the use of alcohol, drugs or medication.
Correctness of the operating instructions
These operating instructions have been created with due care
and attention. No claim is made nor guarantee given that the
data, illustrations and drawings are complete or correct. All
rights are reserved in regards to changes, print failures and
errors.

Notes
18 Testavit®Schuki®3A
Disposal
For Testboy customers: Purchasing our product gives you the
opportunity to return the instrument to collection points for
waste electrical equipment at the end of its lifespan.
The EU Directive 2002/96/EC (WEEE) regulates the
return and recycling of waste electrical and
electronics equipment. As of 13/08/2005,
manufacturers of electrical and electronics
equipment are obliged to take back and recycle any
electrical devices sold after this date for no charge.
After that date, electrical de-vices must not be
disposed of through the "normal" waste disposal
channels. Electrical devices must be disposed of
and recycled separately. All devices that fall under
this directive must feature this logo.

Notes
Testavit®Schuki®3A 19
ENGLISH
Five year warranty
Testboy instruments are subject to strict quality control
standards. The instrument is covered by a warranty for a period
of five years against malfunctions during the course of your
daily work (valid only with invoice). We will repair production or
material defects free of charge upon return if these have not
been caused by misuse or abuse and if the instrument has not
been opened. Damage resulting from a fall or improper
handling is excluded from the warranty.
Please contact:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [e-mail]
Certificate of quality
All aspects of the activities carried out by Testboy GmbH
relating to quality during the manufacturing process are
monitored permanently within the framework of a Quality
Management System. Furthermore, Testboy GmbH confirms
that the testing equipment and instruments used during the
calibration process are subject to a permanent inspection
process.
Declaration of Conformity
This product fulfils the specifications contained in the Low
Voltage Directive 2006/95/EC and EMC Directive 2004/108/EC.

Operation
20 Testavit®Schuki®3A
Operation
Thank you for choosing a Testavit® Schuki® 3A.
| Power socket tester
Power socket test
The Testavit®Schuki®3A is able to
determine right or wrong
connection of the wires in power
sockets and shows the results with
an optical indication.
Please find the failure indication in
the below table.
OK, Phase on the right side
OK, Phase on the left side
Ground missing!
Phase missing
/

Neutral missing, Phase on the
right/left side
Phase/Ground inverted!
Phase/Ground inverted and
Ground missing!
LED off; LED on
