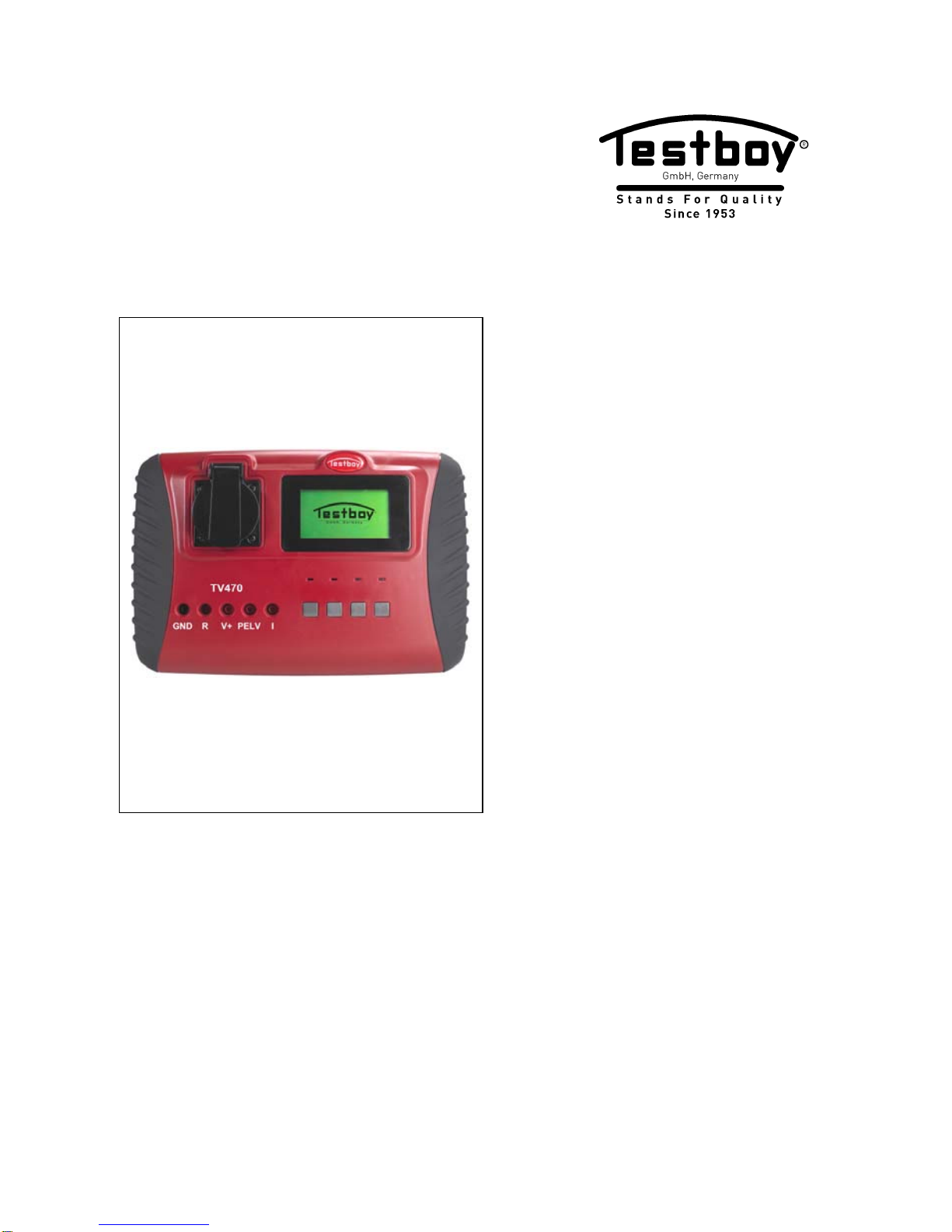

Testboy TV 470 User manual

TV 470
Version 1.1

Testboy®TV 470
Bedienungsanleitung
3
Testboy®TV 470
Operating Instructions
41
Testboy®TV 470
Gebruiksaanwijzing
79
Testboy®TV 470
Instruções de funcionamento
117

Inhaltsverzeichnis
Testboy® TV 470 3
DEUTSCH
Inhaltsverzeichnis
Inhaltsverzeichnis 3
Sicherheitsmaßnahmen 5
Beschreibung 8
Bedienelemente auf der Front 8
Anzeige 10
Inbetriebnahme 11
Einstellen der Prüfnorm 12
Einstellungen im Punkt "Menü" 13
Anschließen und Verwenden des Barcode-Scanners 15
Starten einer Messung 15
Schutzleiterwiderstandsmessung (R-PE) 16
Isolationswiderstandsmessung (R-ISO) 18
Ableitstrommessung (I-ABL) 21
Ersatzableitstrommessung (I-EA) 22
Gleichspannungsmessung bis 200 V DC / Wechselspannungs-
messung bis 200 V AC 23
Leistungsmessung PWR 24
Laststrommessung I-L 25
Informationen zur DIN VDE 0701-0702:2008-06 26
Schutzleiter-Widerstand 26
Isolationswiderstand 27
Ersatzableitstrom 28
Berührungsstrom 29

Inhaltsverzeichnis
4 Testboy® TV 470
Informationen zur DIN EN 62353 (VDE 0751-1:2008-8) 30
Schutzleiterwiderstand 30
Isolationswiderstand 31
Ersatz-Geräteableitstrom 32
Ersatz-Patientenableitstrom 33
Geräte-Ableitstrom 34
Patientenableitstrom 34
Patientenableitstrom Netzspannung am Anwendungsteil 35
Anhang 36
Grenzwerte der DIN VDE 0701-0702:2008-06 36
DIN EN 62353 (VDE 0751-1:2008-8) 37
Technische Daten 40

Sicherheitsmaßnahmen
Testboy® TV 470 5
DEUTSCH
Sicherheitsmaßnahmen
WARNUNG
Das TV 470 hat das Werk in sicherheitstechnisch einwandfrei-
em Zustand verlassen. Um diesen Zustand zu erhalten, muss
der Anwender die Sicherheitshinweise in dieser Anleitung be-
achten.
WARNUNG
Die Bedienungsanleitung enthält Informationen und Hinweise,
die zu einer sicheren Bedienung und Nutzung des Gerätes
notwendig sind. Vor der Verwendung des Gerätes ist die Be-
dienungsanleitung aufmerksam zu lesen und in allen Punkten
zu befolgen. Wird die Anleitung nicht beachtet oder sollten Sie
es versäumen, die Warnungen und Hinweise zu beachten,
können ernste oder lebensgefährliche Verletzungen bzw. Be-
schädigungen des Gerätes eintreten.
Das Gerät darf nur unter den Bedingungen und für die Zwecke
eingesetzt werden, für die es konstruiert wurde. Hierzu sind
besonders die Sicherheitshinweise, die technischen Daten mit
den Umgebungsbedingungen und die Verwendung in trockener
Umgebung zu beachten.

Sicherheitsmaßnahmen
6 Testboy® TV 470
Einleitung
Das TV 470 ist ein Tester nach DIN VDE 0701-0702 sowie DIN EN 62353
(VDE 0751-1). Das Messgerät wurde nach den neuesten Sicherheitsvor-
schriften gebaut und gewährleistet ein sicheres und zuverlässiges Arbeiten.
Reinigung
Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein,
kann das Gerät mit einem feuchten Tuch gereinigt werden. Niemals scharfe
Reiniger oder Lösungsmittel zur Reinigung verwenden.
5 Jahre Garantie
Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten wäh-
rend der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewäh-
ren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Das Gerät be-
nötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere
Wartung. Fabrikations- oder Materialfehler werden von uns kostenlos besei-
tigt sofern das Gerät ohne Fremdeinwirkung und ungeöffnet an uns zurück-
gesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind
vom Garantieanspruch ausgeschlossen.
Bitte wenden Sie sich an:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [email protected]
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Rich-
tigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird
keine Gewähr übernommen. Änderungen vorbehalten.

Sicherheitsmaßnahmen
Testboy® TV 470 7
DEUTSCH
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätig-
keiten und Prozesse werden permanent durch ein Qualitätsmanagementsys-
tem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während
der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer per-
manenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die Richtlinie 93/68/EEC, 2004/108/EC und 2006/95/EC.
Nicht im Hausmüll entsorgen!
Dieses Produkt stimmt mit den Kennzeichnungsanforderungen
der WEEE-Richtlinie (2002/96/EC) überein. Das angebrachte
Etikett weist darauf hin, dass dieses elektrische/elektronische
Produkt nicht im Hausmüll entsorgt werden darf. Produktkatego-
rie: In Bezug auf die Gerätetypen in Anhang I der WEEE-
Richtlinie ist dieses Produkt als Kategorie 9 "Überwachungs-
und Kontrollinstrument" klassifiziert.
Zur Rückgabe von unerwünschten Produkten die auf dem Pro-
dukt angegebene Website des Herstellers oder die zuständig
Verkaufsstelle bzw. den zuständigen Fachhändler konsultieren.
Lieferumfang
| VDE-Tester TV 470
| Barcode-Scanner
| Bedienungsanleitung
| CD mit Software, Treibern und Bedienungsanleitung
| USB-Kabel
| Netzkabel
| Messleitungen mit Krokoklemmen
| Transporttasche

Beschreibung
8 Testboy® TV 470
Beschreibung

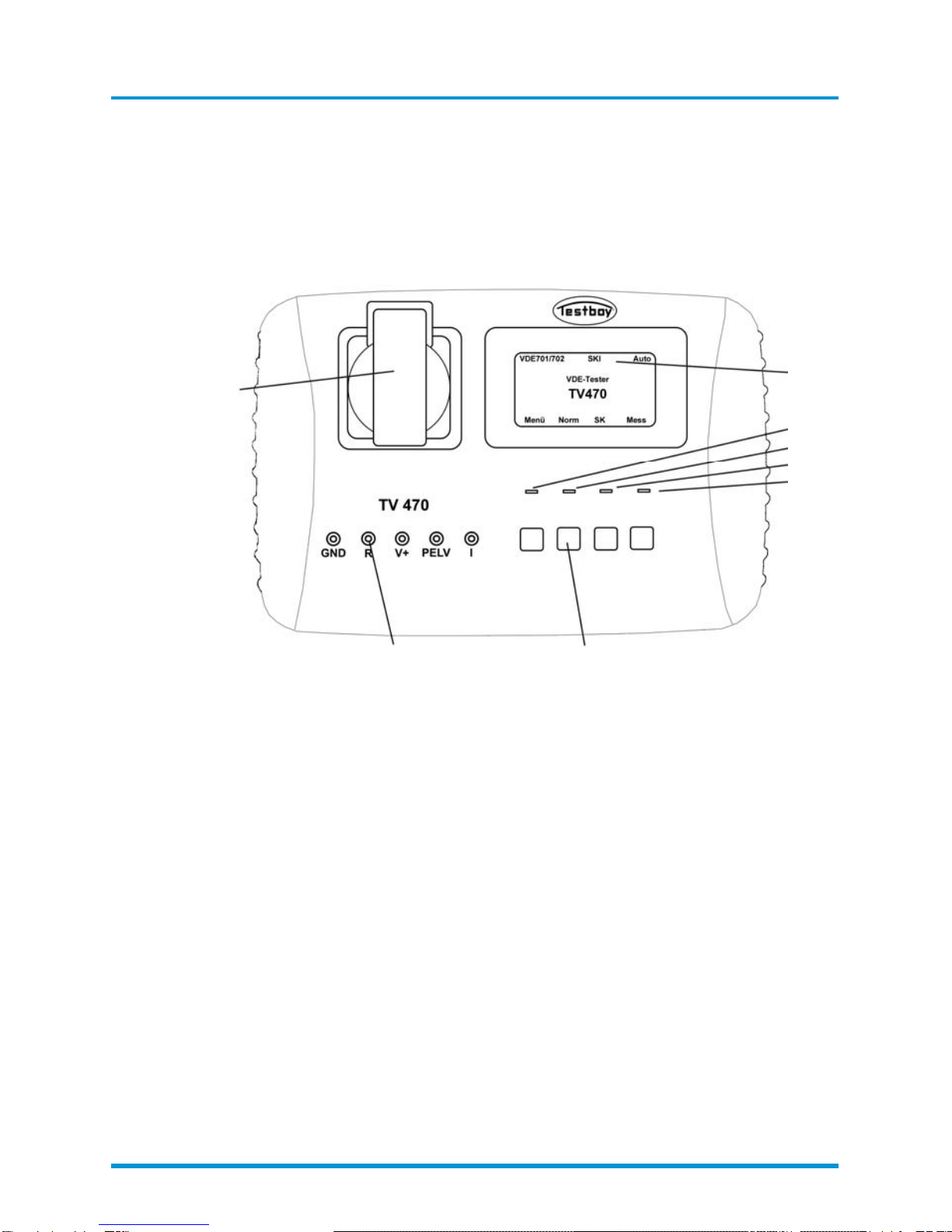

Bedienelemente auf der Front
A
B
C
D
E
F
H G
A Prüfsteckdose
B LCD-Anzeige
C LED 1 Grün
D LED 2 Gelb
E LED 3 Rot
F LED 4 Rot
G Bedientasten
H Anschlussbuchsen

Beschreibung
Testboy® TV 470 9
DEUTSCH
Anschlussbuchsen
GND Massekabel
R Widerstandsmessung
V+ Spannungsmessung
PELV Schutzkleinspannungsmessung
I Strommessung
Bedientasten
Die Funktion der Tasten variiert je nach Menüposition.
In der unteren Zeile des Displays wird die aktuelle Funktion der darunterlie-
genden Taste angezeigt.
LED Anzeigen
LED 1 Grün OK / Wert innerhalb der Richtlinie
LED 2 Gelb Überlauf (größeren Messbereich wählen)
LED 3 Rot Wert außerhalb der Richtlinie
LED 4 Rot Achtung! Spannung an der Anschlussbuchse V+
LED 1 und LED 3 Wert kann noch OK sein, bitte die Norm beachten.
Die Bewertung der Messdaten durch die LED1 und LED3 entspre-
chen nur den Grenzwerten von "normalen" Schutzklasse I Geräten.
Die Bewertung ist nur als Hilfsmittel gedacht. Die jeweils gültigen
Grenzwerte entnehmen Sie bitte dem Anhang dieser Anleitung bzw.
der jeweils gültigen Norm.

Beschreibung
10 Testboy® TV 470

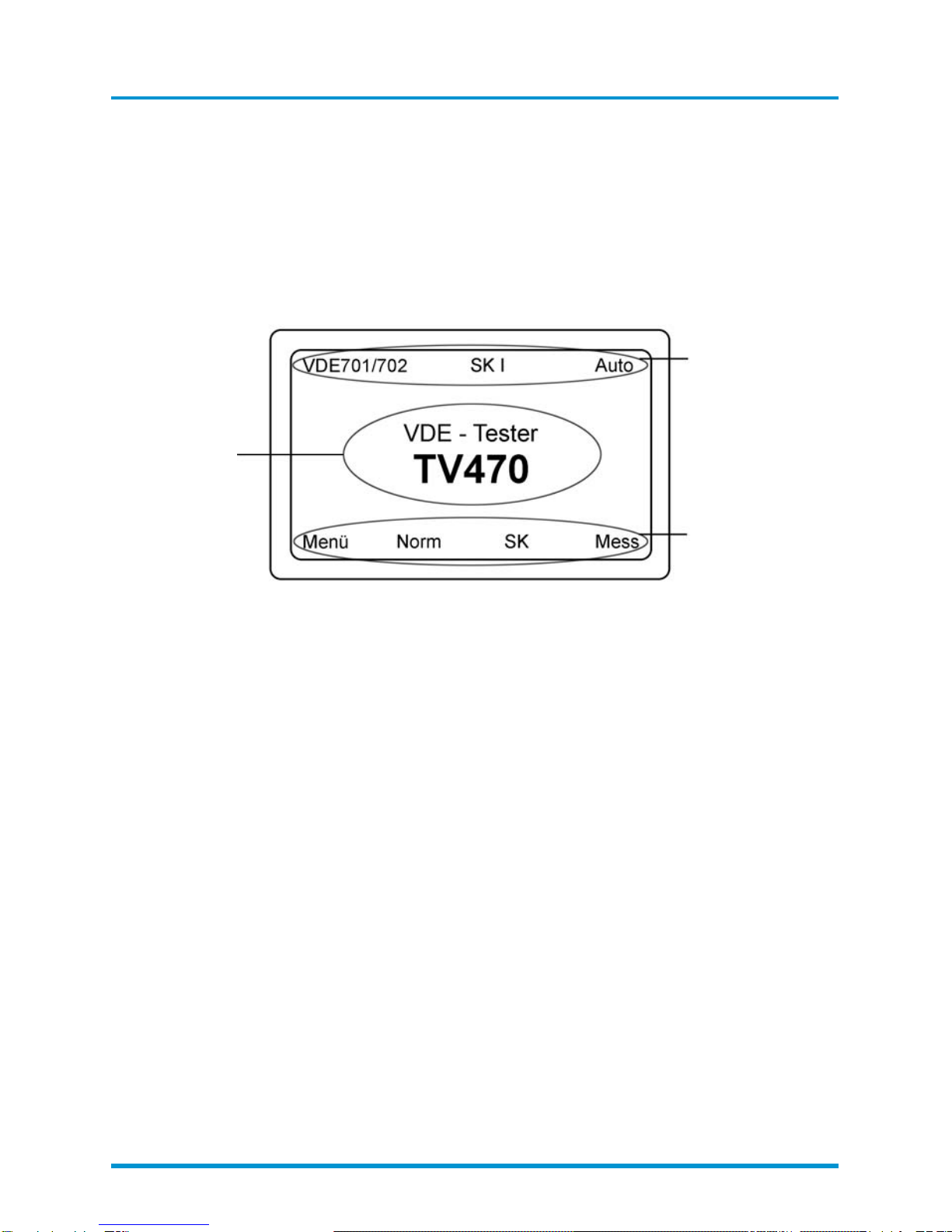

Anzeige
Die Anzeige des TV 470 ist in drei Bereiche eingeteilt. Im oberen Bereich
werden Informationen zu den Einstellungen bzw. zur aktuellen Messung an-
gezeigt. In der Mitte wird der Messwert angezeigt und in der unteren Zeile
die derzeitige Funktion der darunterliegenden Taste.
A
B
C
A Anzeigebereich der Messwerte
B Geräteeinstellungen bzw. Informationen zur Messung
C Derzeitige Funktion der darunterliegenden Taste

Inbetriebnahme
Testboy® TV 470 11
DEUTSCH
Inbetriebnahme
Der TV 470 schaltet sich automatisch ein, wenn der Netzstecker in die
Steckdose gesteckt wird.
Soll der Tester ausgeschaltet werden, müssen Sie den Netzstecker aus der
Steckdose ziehen.
Beim Einschalten läuft automatisch ein Selbsttest. Wird dieser ohne Fehler
durchgeführt, erscheint der Startbildschirm im Display.
Startbildschirm des TV 470

Inbetriebnahme
12 Testboy® TV 470
Einstellen der Prüfnorm
Um Änderungen an der Einstellung der Prüfnorm vorzunehmen, drücken Sie
bitte im Hauptmenü die Taste "NORM".
Die Anzeige wechselt nun je nach Voreinstellung von z.B. VDE701/702 zu
EN 62353 (VDE0751-1).
Bei Auswahl der Prüfnorm EN 62353 (VDE0751-1) (Medizinische elektrische
Geräte) erscheint ein weiteres Menü mit folgenden Einstellmöglichkeiten:

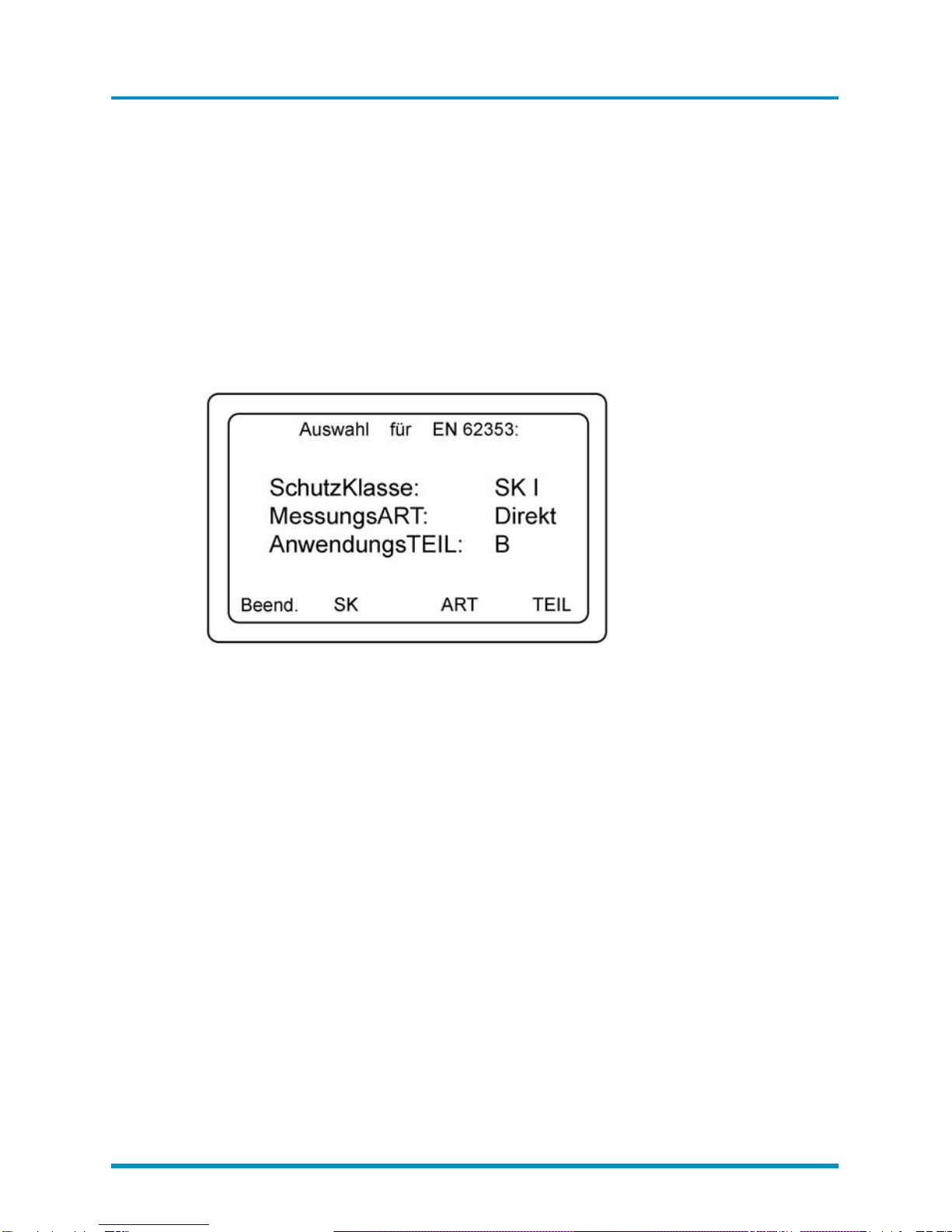

Auswahlmenü EN 62353 (VDE751-1)
Schutzklasse
Hier kann Schutzklasse I oder II eingestellt werden.
Messungsart
Hier wird eingestellt, ob Ableitströme per "Direktmessung" oder per "Ersatz-
messung" gemessen werden.
Anwendungstyp
Hier wird der benötigte Anwendungsteil B, BF oder CF eingestellt.

Inbetriebnahme
Testboy® TV 470 13
DEUTSCH
Einstellungen im Punkt "Menü"
Weitere Einstellungen und Funktionen stehen Ihnen unter dem Punkt "Me-
nü" zur Verfügung. Drücken Sie die Taste unter dem Punkt "Menü". Im Dis-
play erscheint nun folgende Anzeige.
Auto-Messung
Unter dem Punkt "Auto-Messung" kann eingestellt werden, ob der Prüfablauf
automatisch erfolgen soll oder ob eine einzelne Messung durchgeführt wer-
den soll.
Die Datenspeicherung erfolgt nur im automatischen Modus.
Datensätze
Durch Auswahl von "Datensätze" können Sie durch vorhandene Datensätze
blättern und sich gespeicherte Messwerte noch einmal anschauen.

Inbetriebnahme
14 Testboy® TV 470
Alle Löschen
Dieser Menüpunkt löscht den gesamten Messwertspeicher des Gerätes.
Durch Ausführen dieser Funktion werden alle Datensätze auf dem
Gerät unwiderruflich gelöscht!
Firmware neu
Sollte es in Zukunft Änderungen im Bereich der Norm oder Weiterentwick-
lungen der Gerätesoftware geben, wird dieser Menü-Punkt für ein Firmware-
update benötigt.
Informationen und Updates werden über unsere Internetseite
www.testboy.de bereitgestellt.
Sichtprüfung
Bei aktivierter Sichtprüfungsfunktion erfolgt vor der Geräteprüfung eine Ab-
frage, die mit einem Tastendruck bestätigt werden muss. Bei Auswahl von
"Nein" wird der Prüfvorgang abgebrochen.
Kompensation der Messleitungen (LtgKompensat)
Mit dieser Funktion ist es möglich die verwendeten Messleitungen zu kom-
pensieren. So wird verhindert, dass der Widerstand der Messleitungen das
Messergebnis beeinträchtigt.
Um den Abgleich durchzuführen, schließen Sie eine Messleitung an die
Buchse R an und messen zum Schutzleiterkontakt der Prüflingssteckdose.
Drücken Sie nun die Taste "Speichern", um den Wert im Gerät zu hinterle-
gen.
Bei Wechsel der Messleitungen sollte die Messleitungskompensation erneut
durchgeführt werden.

Inbetriebnahme
Testboy® TV 470 15
DEUTSCH
Anschließen und Verwenden des Barcode-Scanners
Schließen Sie den Barcode-Scanner an der Rückseite des TV 470 an. Der
Scanner signalisiert die Funktionsbereitschaft durch ein akustisches Signal.
Um einen Barcode zu erfassen, richten Sie den Scanner auf den Barcode
und drücken Sie die Scannertaste. Das erfolgreiche Einlesen der Codes wird
durch einen Signalton quittiert.
Durch die Verwendung von Barcodes lassen sich Wiederholungsprüfungen
vereinfachen.
Im "Auto"-Modus wird durch das Einlesen eines Barcodes die Messung ge-
startet. Alle Messwerte werden zusammen mit dem Barcode gespeichert.
Bei der Auswertung werden Messwerte sowie der Barcode in der Datenbank
auf dem PC hinterlegt.
Im Falle einer Wiederholungsprüfung werden die Ergebnisse automatisch
dem Prüfling zusortiert. Aus diesem Grunde ist darauf zu achten, dass jeder
Barcode nur einmal vergeben wird.
Starten einer Messung
Um einen Messvorgang zu starten, drücken Sie die Taste mit der Funktion
"Mess" oder lesen Sie im "Auto"-Modus einen Barcode ein. Im "Auto"-Modus
startet das Gerät nun mit der ersten Messung.
Im manuellen Messmodus erscheint die Auswahl der Messmöglichkeiten.
Die Abfolge der "Auto"-Messung erfolgt in der durch die Norm vorgegebenen
Reihenfolge. Diese ist abhängig von der Schutzklasseneinstellung am Gerät.
Schutzklasse I:
Schutzleiterwiderstand – Isolationswiderstand – Ableitstrom – Ersatzableit-
strom
Schutzklasse II:
Isolationswiderstand – Ableitstrom – Ersatzableitstrom
Schutzklasse III:
Isolationswiderstand

Inbetriebnahme
16 Testboy® TV 470
Bei Geräten der Schutzklasse I und II kann der Messvorgang nach
der Ableitstrommessung durch Drücken der Taste "End" beendet
werden.
Befindet sich der Messwert außerhalb der Messbereichsgrenzen des
TV 470, so wird dieser Überlauf durch eine "1" im Display angezeigt.
Zur Bewertung der Messdaten können die LED1 und LED3 zu Hilfe genom-
men werden. Die voreingestellten Grenzwerte entsprechen denen von "nor-
malen" Geräten der Schutzklasse I.
Die Bewertung ist nur als Hilfsmittel gedacht. Die jeweils gültigen Grenzwer-
te entnehmen Sie bitte der jeweils gültigen Norm im Original.
WARNUNG
Bei Messungen, bei denen Hochspannung an der Messbuchse
"V+" anliegt (Isolationswiderstand), wird dieses durch Aufleuch-
ten der roten LED 4 signalisiert, um den Bediener auf die mög-
liche Gefahr bei Berührung der Messleitungen hinzuweisen!
Schutzleiterwiderstandsmessung (R-PE)
Schließen Sie den Prüfling, wie im Bild1 gezeigt, an die Prüfsteckdose an
und eine Messleitung an die Buchse "R". Um die Prüfung durchzuführen,
tasten Sie alle Schutzleiterverbundenen Metallteile ab.
Sie können die Prüfung auch nur mit Hilfe der Messleitungen durchführen
(Bild 2). Dazu schließen Sie je eine Messleitung an der Buchse "R" und
"GND" an.
Gemessen wird der Widerstand des Schutzleiters vom Netzstecker zu
schutzleiterverbundenen Metallteilen des Prüflings.
Bei Prüfung mit Hilfe der Messleitungen wird der Widerstand zwischen den
beiden Messleitungen ermittelt.

Inbetriebnahme
Testboy® TV 470 17
DEUTSCH
Bild 1
Bild 2

Inbetriebnahme
18 Testboy® TV 470
Isolationswiderstandsmessung (R-ISO)

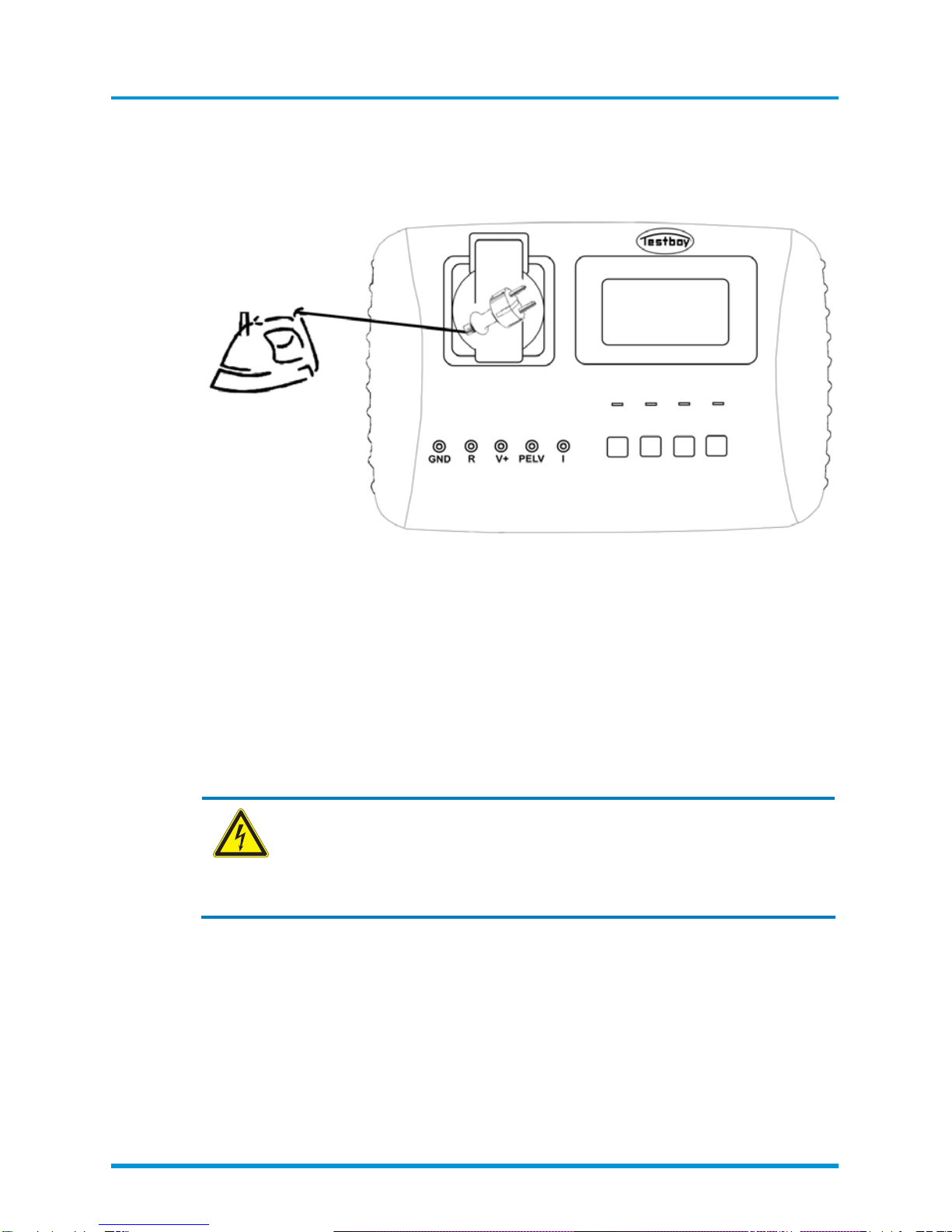

Bild 3
Schließen Sie den Prüfling, wie im Bild 3 gezeigt, an die Prüflingssteckdose
an.
Der Prüfling muss eingeschaltet sein, damit er richtig überprüft werden kann.
Bei der Messung müssen alle Schalter, Regler usw. geschlossen sein, um
die Isolierung aller aktiven Teile vollständig zu erfassen.
WARNUNG
Bei Verwendung der Messleitungen liegt eine Leerlaufspan-
nung von bis zu 650 V an den Messleitungen an, dies wird
auch durch Aufleuchten der roten LED 4 angezeigt.
Es stehen verschiedene Messmöglichkeiten zur Verfügung:
| Messung über die Prüfsteckdose (nur Geräte der Schutzklasse I) (Bild 3)
| Messung über die Messleitungen (Bild 4)
| Messung über die Prüfsteckdose und die Messleitungen (Bild 5 und 6)

Inbetriebnahme
Testboy® TV 470 19
DEUTSCH
Bei Geräten der Schutzklasse I wird zwischen allen aktiven Teilen (Phase
und Neutralleiter) und dem Schutzleiter gemessen sowie allen berührbaren,
leitfähigen Teilen, die nicht mit dem Schutzleiter verbunden sind.
Bei Geräten der Schutzklasse II wird zwischen allen aktiven Teilen (Phase
und Neutralleiter) sowie allen berührbaren, leitfähigen Teilen gemessen.
Bild 4

Inbetriebnahme
20 Testboy® TV 470

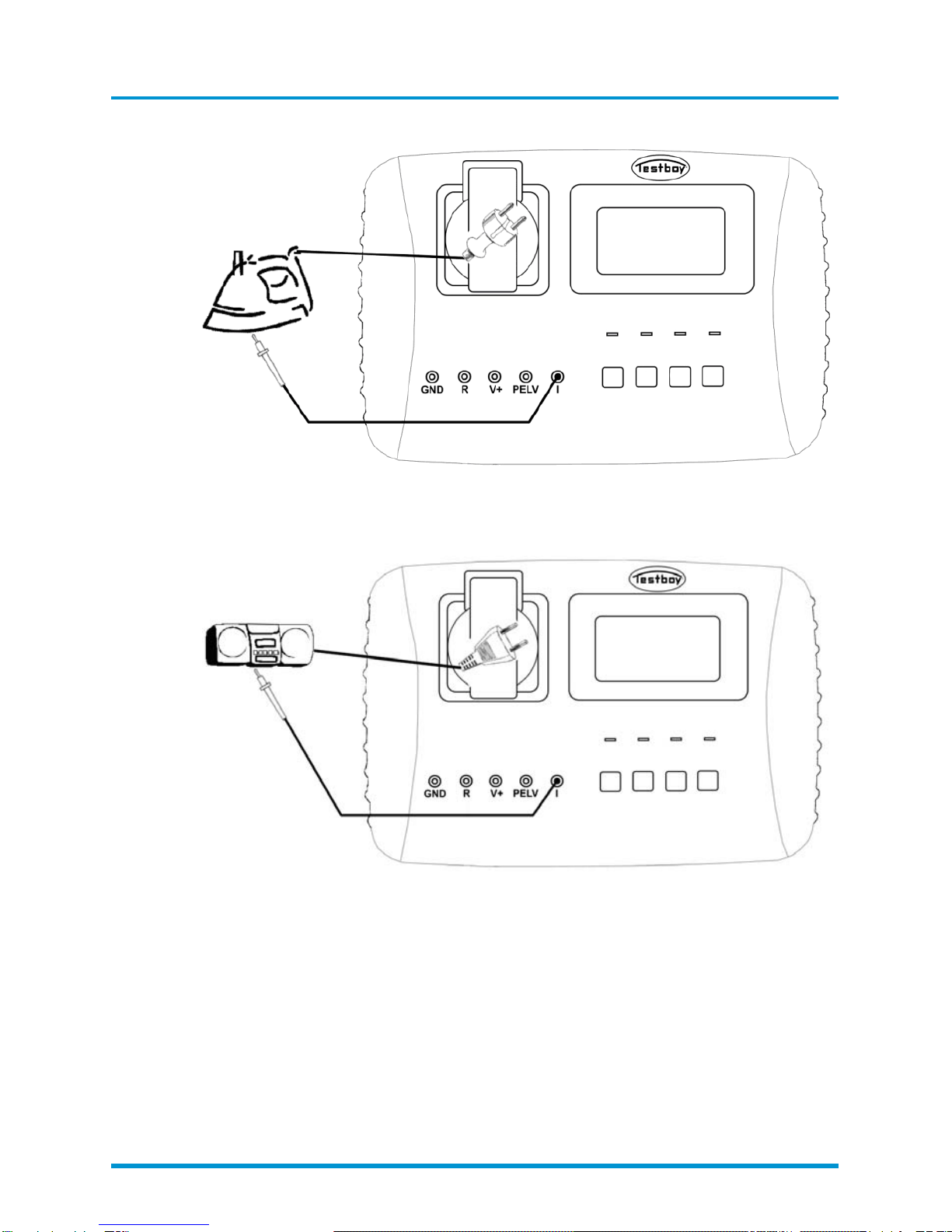

Bild 5
Bild 6
