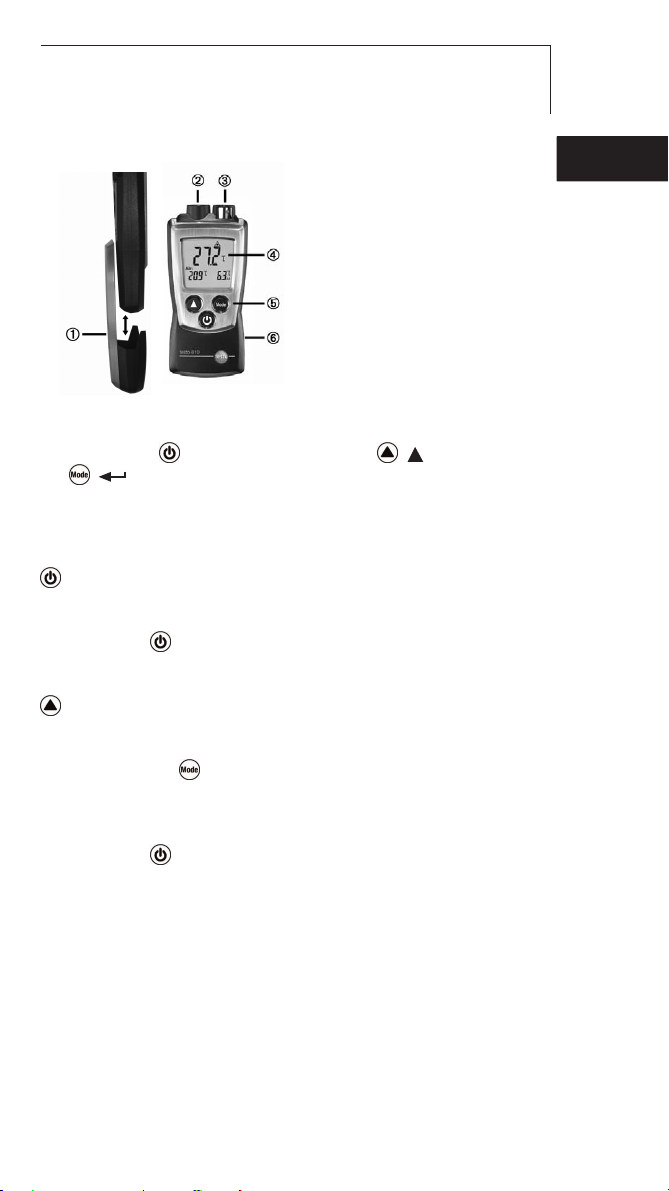

Kurzanleitung testo 810 3
Kurzanleitung testo 810
Schutzkappe: Parkposition
Infrarotsensor
Luft-Temperatur-Sensor
Display
Bedientasten
Batteriefach (Rückseite)
Grundeinstellungen vvornehmen
Gerät ist aus > 2s gedrückt halten > Mit ( ) auswählen,
mit ( ) bestätigen:
Temperatureinheit: °C,°F > Differenztemperatur Δt:OFF (aus), ON (an) >
Emissonsfaktor: ε > Auto off-Funktion: OFF,ON
Gerät eeinschalten
drücken.
Displaybeleuchtung eeinschalten ((für 110s)
Gerät ist an > drücken.
IR-MMessung ddurchführen
gedrückt halten.
Anzeigemodus wwählen
Gerät ist an > Mit auswählen:
Hold: Messwerte werden gehalten > Max: Maximalwerte > Min: Minimalwerte
Gerät aausschalten
Gerät ist an > 2s gedrückt halten.
deenfresitptsvnl????
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

4
.Sicherheit und Umwelt
Zu diesem Dokument
iLesen Sie diese Dokumentation aufmerksam durch und
machen Sie sich mit dem Produkt vertraut, bevor Sie es
einsetzen. Bewahren Sie diese Dokumentation griffbereit auf,
um bei Bedarf nachschlagen zu können. Geben Sie diese
Dokumentation an spätere Nutzer des Produkts weiter.
iBeachten Sie besonders die Informationen, welche durch
folgende Zeichen hervorgehoben sind:
Wichtiger Hinweis.
Personenschäden/Sachschäden vermeiden
iDas Produkt nur sach- und bestimmungsgemäß und innerhalb
der in den Technischen Daten vorgegebenen Parameter
betreiben. Keine Gewalt anwenden.
iDas Produkt nie zusammen mit Lösungsmitteln, Säuren oder
anderen aggressiven Stoffen lagern.
iNur Wartungs- und Instandhaltungsarbeiten durchführen, die in
der Dokumentation beschrieben sind. Dabei die vorgegebenen
Handlungsschritte einhalten. Nur Original-Ersatzteile von Testo
verwenden.
Umwelt schützen
iDefekte Akkus und leere Batterien an den dafür vorgesehenen
Sammelstellen abgeben.
iProdukt nach Ende der Nutzungszeit an Testo senden. Wir
sorgen für eine umweltschonende Entsorgung.
Sicherheit und Umwelt
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Leistungsbeschreibung 5
Leistungsbeschreibung
Funktionen und Verwendung
Das testo 810 ist ein Infrarot-Messgerät. Üblicher Verwendungs-
zweck ist das Messen der Oberflächentemperatur zum Beispiel
an Heizungen und Kühlern und das gleichzeitige Messen der
Umgebungstemperatur.
Technische Daten
Messtechnische Daten
· Sensoren:
Infrarotsensor,
NTC-Temperatursensor
· Messgrößen:
°C, °F
· Messbereiche:
IR: -30...300°C, -22...572°F,
Luftfühler: -10...50°C, 14...122°F
· Auflösungen:
0.1°C, 0.1°F,
· Genauigkeiten
(Nenntemperatur 22 °C, ±1 Digit):
Infrarot: ±2°C (-30...100°C),
±3.6°F (-22...212°F),
±2% v. Mw. (restl. Bereich)
Luftfühler: ±0.5°C, ±0.9°F
· Messrate:
0.5s
· Optik:
6 : 1
· Emissionsgrad:
einstellbar von 0,2 bis 0,99
Laser
· Klasse 2
· Leistung: <1 mW
· Wellenlänge: 645 bis 660 nm
· Norm: DIN EN 60825-1:2001-11
Weitere Gerätedaten
· Schutzart: IP40
· Umgebungsbedingungen:
-10...50°C, 14...122°F
· Lager-/Transportbedingungen:
-40...70°C, -40...158°F
· Spannungsversorgung:
2x 1,5V Typ AAA
· Batteriestandzeit:
50h (ohne Displaybeleuchtung)
· Abmessungen:
119x46x25mm (inkl. Schutzkappe)
· Gewicht: 90g (inkl. Batterien und
Schutzkappe)
Richtlinien, Normen und Prüfungen
· EG-Richtlinie: 2004/108/EG
Garantie
· Dauer: 2 Jahre
· Garantiebedingungen: siehe
Internetseite www.testo.com/warranty
deenfresitptsvnl????
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Produktbeschreibung6
Produktbeschreibung
Auf einen Blick
Schutzkappe: Parkposition
Infrarotsensor
Luft-Temperatur-Sensor
Display
Bedientasten
Batteriefach (Rückseite)
Erste Schritte
²Batterien eeinlegen:
1Batteriefach öffnen: Batteriedeckel nach unten schieben.
2Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3Batteriefach schließen: Batteriedeckel aufschieben.
²Grundeinstellungen vvornehmen ((Konfigurationsmodus):
Einstellbare Funktionen
· Temperatureinheit: °C,°F
· Differenztemperatur Δt:OFF (aus), ON (an)
· Emissonsfaktor: ε
· Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tasten-
betätigung automatisch aus)
Der Emissionsfaktor ist ab Werk auf 0,95 eingestellt. Dies ist
optimal zur Messung von Nichtmetallen (Papier, Keramik,
Gips, Holz, Farben und Lacke), Kunststoffen und Lebens-
mitteln.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Erste Schritte 7
Blanke Metalle und Metalloxide sind aufgrund ihres niedri-
gen bzw. uneinheitlichen Emissionsfaktors nur bedingt für
die Infrarot-Messung geeignet: Emissionsfaktor erhöhende
Beschichtungen wie z. B. Lack oder Emissions-Klebeband
(0554 0051) auf das Messobjekt aufbringen.
Emissionsfaktoren verschiedener Materialien (typische Werte):
Material (Temperatur) ε
Aluminium, walzblank (170°C) 0,04
Baumwolle (20°C) 0,77
Beton (25°C) 0,93
Eis, glatt (0°C) 0,97
Eisen, abgeschmirgelt (20)°C 0,24
Eisen mit Gusshaut (100°C) 0,80
Eisen mit Walzhaut (20°C) 0,77
Gips (20°C) 0,90
Glas (90°C) 0,94
Gummi, hart (23°C) 0,94
Gummi, weich-grau (23°C) 0,89
Holz (70°C) 0,94
Kork (20°C) 0,70
Kühlkörper, schwarz eloxiert (50°C) 0,98
Kupfer, leicht angelaufen (20°C) 0,04
Kupfer, oxidiert (130°C) 0,76
Kunststoffe: PE, PP, PVC (20°C) 0,94
Messing, oxidiert (200°C) 0,61
Papier (20°C) 0,97
Porzellan (20°C) 0,92
Schwarzer Lack, matt (80°C) 0,97
Stahl, wärmebeh. Oberfläche (200°C) 0,52
Stahl, oxidiert (200°C) 0,79
Ton, gebrannt (70°C) 0,91
Transformatorenlack (70°C) 0,94
Ziegelstein, Mörtel, Putz (20°C) 0,93
1Beim Einschalten des Geräts gedrückt halten, bis im
Display und erscheint (Konfigurationsmodus).
- Die einstellbare Funktion wird angezeigt. Die aktuelle
Einstellung blinkt.
2( ) mehrmals drücken, bis die gewünschte Einstellung
blinkt.
3( ) drücken, um die Eingabe zu bestätigen.
4Schritte 2und 3für alle Funktionen wiederholen.
- Das Gerät wechselt in den Messmodus.
deenfresitptsvnl????
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Produkt verwenden8
Produkt verwenden
²Gerät eeinschalten:
idrücken.
- Der Messmodus wird geöffnet.
²Displaybeleuchtung eeinschalten
Gerät ist eingeschaltet.
idrücken.
- Displaybeleuchtung erlischt automatisch 10s nach letzter
Tastenbetätigung.
²IR-MMessung ddurchführen:
Laserstrahlung! Nicht in den Laserstrahl blicken.
Laserklasse 2.
Zur Gewährleistung korrekter Messwerte:
· Die Messung verfälschende Temperatur-/Feuchtequellen (z. B. Hände)
vom Sensor fernhalten.
· Linse sauber halten, nicht mit beschlagener Linse messen.
· Messbereich (Bereich zwischen Gerät und Messobjekt) und Oberfläche
des Messobjekts von Störgrößen freihalten: Keine Staub- und Schmutz-
partikel, keine Feuchtigkeit (Regen, Dampf) oder Gase.
· Bei Veränderung der Umgebungstemperatur (Wechsel des Messortes,
z. B. Innen-/ Außenmessung) benötigt das Messgerät eine Angleichzeit
von ca. 15min.
· Das Messgerät besitzt eine Optik (90%-Wert) von 6:1 (Entfernung :
Messfläche) + Öffnungsdurchmesser des Sensors (10mm):
Entfernung Durchmesser Messfläche
10cm 3cm
60cm 11cm
100cm 18cm
200cm 35cm
igedrückt halten.
- blinkt im Display. Der Laserpunkt markiert den
Mittelpunkt der Messfläche.
- Nach Beenden der IR-Messung ( loslassen) wechselt
das Gerät in die Displayansicht Hold, die Messwerte
werden gehalten.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Produkt verwenden 9
²Displayansicht wwechseln:
Einstellbare Ansichten
·Hold: Messwerte werden gehalten
·Max: Maximalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.
·Min: Minimalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.
imehrmals drücken, bis gewünschte Ansicht erscheint.
²Max-//MMin-WWerte zzurücksetzen:
1mehrmals drücken, bis gewünschte Ansicht erscheint.
2gedrückt halten bis ---- erscheint.
3Schritte 1und 2für alle Werte wiederholen, die zurück-
gesetzt werden sollen.
²Gerät aausschalten:
igedrückt halten, bis das Display erlischt.
deenfresitptsvnl????
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Produkt instand halten10
Produkt instand halten
±Batterien wwechseln:
1Batteriefach öffnen: Batteriedeckel nach unten schieben.
2Verbrauchte Batterien entnehmen und neue Batterien
(2x 1,5V Typ AAA) einlegen. Polung beachten!
3Batteriefach schließen: Batteriedeckel aufschieben.
±Gehäuse rreinigen:
iGehäuse bei Verschmutzung mit einem feuchten Tuch
(Seifenlauge) reinigen. Keine scharfen Reinigungs- oder
Lösungsmittel verwenden!
