Texas El-Tex 1000 User manual

El-Tex 1000
DK Betjeningsvejledning
GB User Manual
SE Bruksanvisning
РУС Инструкция по эксплуатации
FR Manuel d'utilisation
PL Instrukcja obsługi
RO Manual de utilizare
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark version 14.1
Tel. [phone] - www.texas.dk - [email protected]

2
1. Indholdsfortegnelse - "Original brugsanvisning"
2. Sikkerhedsforskrifter........................................................................................................3
3. Identifikation.....................................................................................................................4
4. Opsamling af maskinen ...................................................................................................5
5. Opstart af maskinen.........................................................................................................6
6. Knive................................................................................................................................7
7. Smøring...........................................................................................................................8
8. Vedligeholdelse og opbevaring........................................................................................8
9. Fejlfinding ........................................................................................................................9
10. Specifikationer ...............................................................................................................9
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte relevant infor-
mation til produktet såsom reservedelstegning, manual, fejlfinding m.m. Der-
udover kan Texas kontakte dig med relevant information vedrørende dit pro-
dukt.
Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside
www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk

3
2. Sikkerhedsforskrifter
Læs denne betjeningsvejledning grundigt, så du forstår og kan følge alle
sikkerhedsforskrifter og betjeningsfunktioner fuldstændigt, før du går i gang
med at arbejde med maskinen.
Børn må ikke benytte maskinen.
Hvis du føler dig syg, træt, eller har indtaget alkohol eller medicin, må du ikke
arbejde med maskinen.
Brug altid øjen- og ørebeskyttelse og kraftigt fodtøj, når du bruger maskinen.
Undgå endvidere løsthængende tøj.
Sørg for at have godt fodfæste, når du bruger maskinen, så du har god kontrol
over maskinen.
Sørg for at eventuelle tilskuere er mindst 10 meter fra det sted, hvor du starter /
arbejder med maskinen.
Brug ikke maskinen i nærheden af sprængfarlige væsker, gasser eller støv.
Maskinen kan danne gnister, der kan antænde støv m.v.
Begynd aldrig på at anvende maskinen før arbejdsområdet er ryddet.
Alle reparationer, som ikke er beskrevet i denne betjeningsvejledning, må kun
udføres af specieluddannet personale på et autoriseret serviceværksted. Ma-
skinen skal altid være slukket, når reparationer udføres.
Brug kun originale reservedele ved reparation.
Maskinen må kun lånes ud til personer, som er fortrolig med betjening af ma-
skinen.
Betjeningsvejledningen skal under alle omstændigheder medfølge.
Bortskaffelse af elektriske produkter må ikke ske sammen med almindeligt
husholdningsaffald. Elektriske produkter skal medbringes til det lokale
genbrugscenter og bortskaffes på korrekt vis der.

4
3. Identifikation
1.
Aktiveringsgreb
2.
Sikkerhedsknap
3.
El-kabel
4.
Holder til forlængerledning
5.
Styr
6.
Forbindelsesstænger
7.
Motor
8.
Styrholder
9.
Skærm
10.
Støttehjul
11.
Knive
12.
Fedt påfyldning
12

5

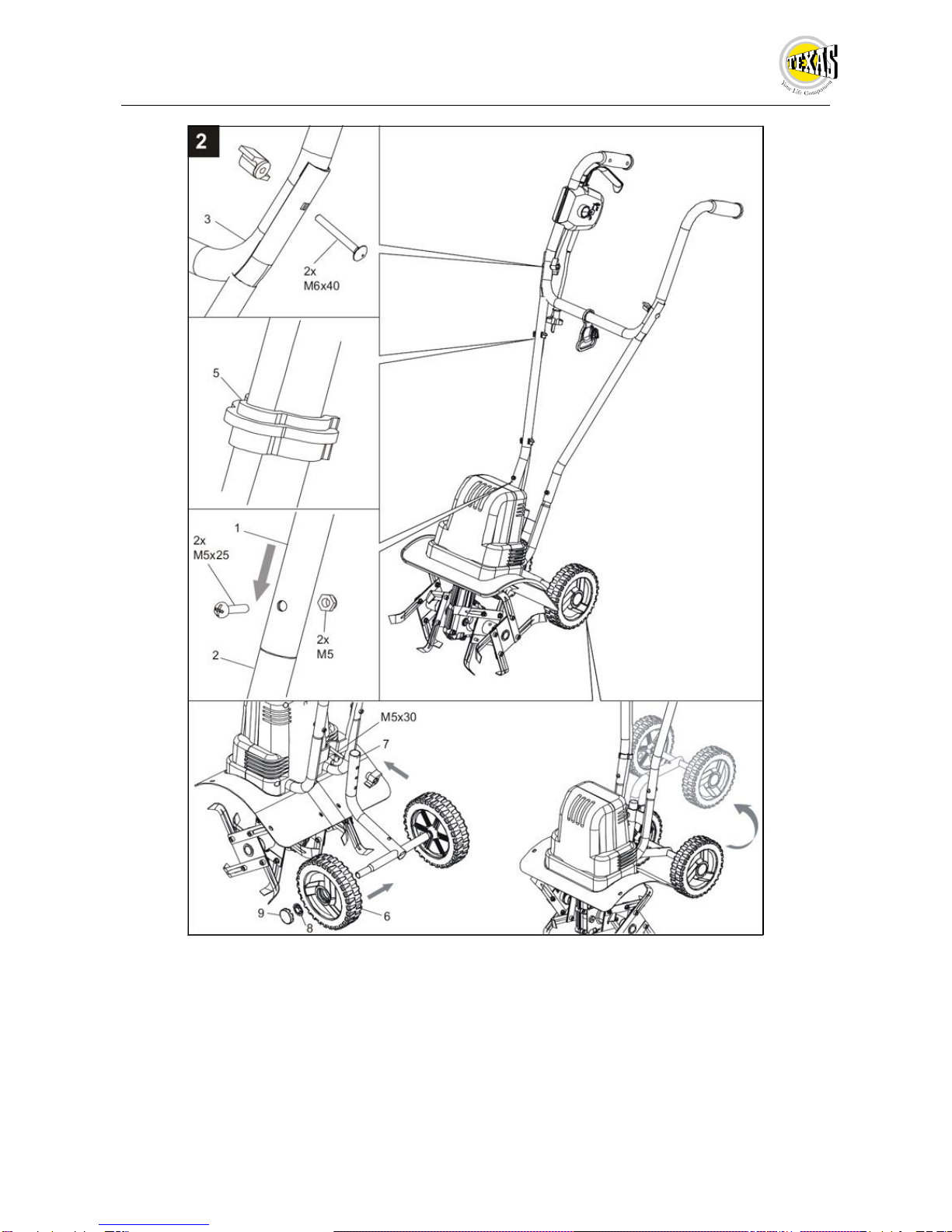

4. Opsamling af maskinen
Saml styret med de medfølgende skruer. Samtidig kan styrets højde
justeres. Monter kableholderne.
Monter støttehjul. Støttehjulene kan justeres til det ønskede niveau ved brug af
de to vingemøtrikker (pkt. 7)

6
5. Opstart af maskinen
Tjek fedtniveauet. Ved førstegangsbrug skal du altid efterfylde med fedt, da dette ikke er
fyldt helt op fra fabrikkens side for at undgå spild under transport (fedt medfølger).
Påfyldning forgår ved at lægge maskinen på den højre side så den ligger vandret.
Afmonter fedtproppen og fyld fedt på til det når kanten (ca. halvdelen af bøtten).
Se afsnit 7 for yderligere information.

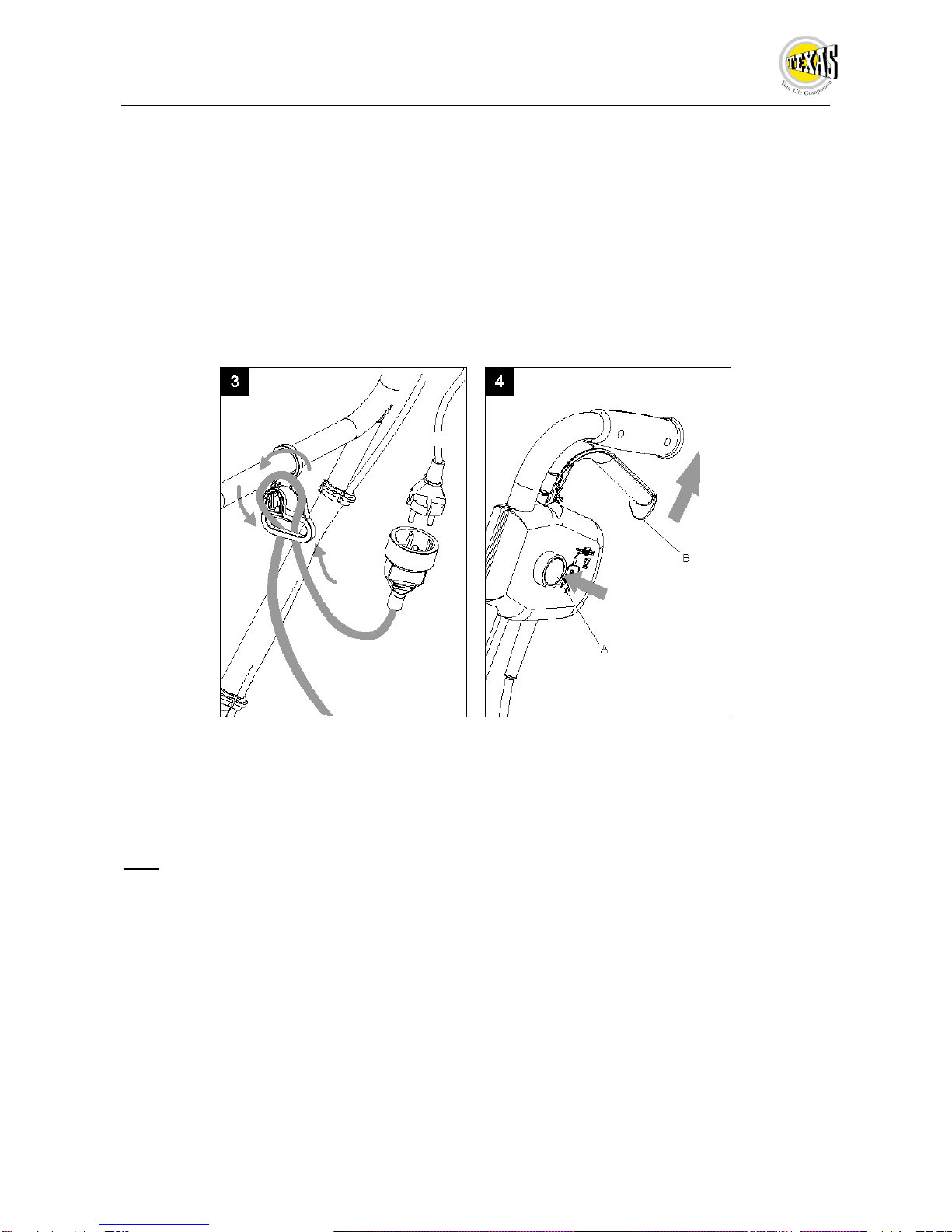

Tilslut strøm og sørg for at ledningen er placeret korrekt i ledningsholderen. (fig. 3)
Start maskinen ved først at trykke sikkerhedsknappen A ind og dernæst trække håndtaget
B ind mod styret. Når maskinen er startet kan knap A slippes.
Maskinen standses ved at slippe håndtag B.
Gode råd:
Start først motoren når maskinen er på arbejdsområdet.
Hold altid godt fast i maskinen med begge hænder.
Knivene vil få maskinen til at køre fremad. Lad knivene langsomt sænke sig i jorden.
Når der skal fræses dybt - er den mest effektive måde først at lade knivene køre maskinen
en armlængde fremad. Træk så maskinen tilbage mod dig selv. Kør derefter frem igen.
Knivene skal altid køre med højeste hastighed. Sørg for, at de ikke overbelastes.

7

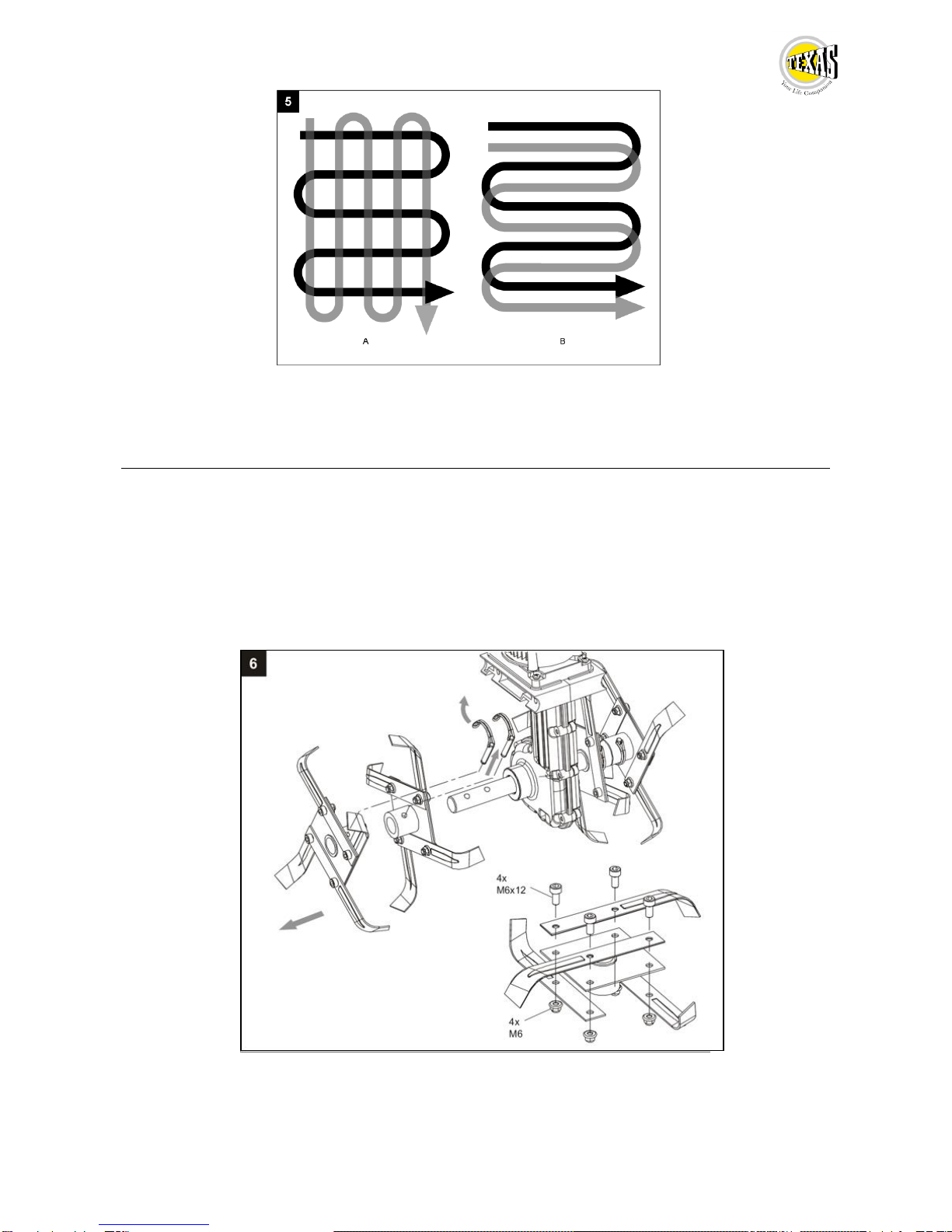

Brug et af de viste køremønstre, når du skal forberede et område til såning.
6. Knive
Hvis knivene slides eller knækker kan de skiftes. Se fig. 6. Manglende vedligeholdelse af
knivene medfører dårlige resultater ved fræsning eller overlastning af motoren. Brug altid
handsker, når du arbejder nær ved knivene
Knivene kan kun skiftes som hele knivsæt. Ved skift af helt knivsæt, fjernes først den
yderste låsesplit, og de yderste knive fjernes, derefter den inderste låsesplit og de inderste
knive fjernes (fig. 6).

8
7. Smøring
Vigtigt: Kontroller og efterfyld med fedt for hver 20 driftstimer.
Gør følgende:
Læg maskinen på dens højre side. Rens omkring påfyldningshullet for at undgå, at snavs
kommer ind i maskinen, når skruen fjernes.
Efterfyld med ny fedt af typen Multifak EP-0 indtil det står lige under kanten. Påmonter
skruen igen.
Varenummer : 90306515
8. Vedligeholdelse og opbevaring
Efter hver brug bør maskinen renses fuldstændigt for græs og jord.
Hvis maskinen ikke skal benyttes i en længere periode skal alle metaldele indsmøres i fedt
for at undgå korrosion og rust.
Brug kun originale reservedele

9
9. Fejlfinding
Problem
Årsag
Løsning
Motoren starter ikke
Ingen strøm
Check strømforsyningen og kabler
Defekt sikkerhedsknap
Kontakt autoriseret værksted
Overophedningsbeskyttelsen
iværksat
a. Kør med mindre dybde
b. Fjern evt. blokeringer
c. Jorden er for hård. Ændre
arbejdsdybden og kør langsomt
frem og tilbage flere gange
Afvent genstart i 15 min
Unormal støj
Knive blokeret
Sluk maskinen og afvent totalt
stop. Fjern blokering.
Manglende smøring
Kontakt autoriseret forhandler
Løse bolte, møtrikker eller
sikkerhedsudstyr
Fastspænd. Kontakt autoriseret
værksted, hvis støjen fortsætter
Unormale vibrationer
Knivene ødelagte eller slidte
Udskift eller kontakt autoriseret
værksted
Arbejdsdybde for stor
Anvend korrekt arbejdsdybde
Dårlig udførelse af
fræsningen
Arbejdsdybden for lav
Anvend korrekt arbejdsdybde
Slidte knive
Udskift eller kontakt autoriseret
værksted
10. Specifikationer
Model
El-Tex 1000
Strømforsyning
230 Volt - 50 Hz
Strømforbrug
1000 Watt
Arbejdsbredde
280 mm
Max. arbejdsdybde
220 mm
Støjniveau
93 dB(A)
Fedt
Multifak EP-0 / 90306515

10
1. Contents "Original instructions"
2. Safety instructions..........................................................................................................11
3. Identification...................................................................................................................12
4. Assembly of the machine...............................................................................................13
5. Starting the engine.........................................................................................................14
6. Blades............................................................................................................................15
7. Lubrication.....................................................................................................................16
8. Maintenance and storage ..............................................................................................16
9. Trouble shooting............................................................................................................17
10. Specifications...............................................................................................................17
Spare parts
Part list and drawings for the specific product, can be found
on our website www.texas.dk
If you help find part numbers yourself, it will ease the service.
For purchase of spare parts, please contact your dealer.

11
2. Safety instructions
Read this manual carefully before using the machine so that you understand and
are able to fully comply with all safety instructions and ways of operation.
Children may not use the machine.
If you feel sick, tired, or have been drinking alcohol or taken medicine you may
not use the machine.
Always use eye- and ear protection and solid footwear when using the machine.
Avoid loose fitting clothes.
Make sure to good foot hold and have good control of the machine when using it.
Make sure that spectators are at least 10 m from where you start or use the ma-
chine.
Do not use the machine near explosive fluids, gasses or dust. The machine may
make sparks that can ignite dust etc.
Never start using the machine until the work area has been cleared. Make sure
to have enough light.
Any repairs except those that are described in this manual must be carried out
by an authorized dealer. The machined must be turned off when repairs are car-
ried out.
Only use original spare parts for repairs.
The machine must only be lent to persons who are familiar with the use.
This manual should always follow the machine.
Waste electrical products must not be disposed of with the household waste.
This tool should be taken to your local recycling centre for safe treatment.

12

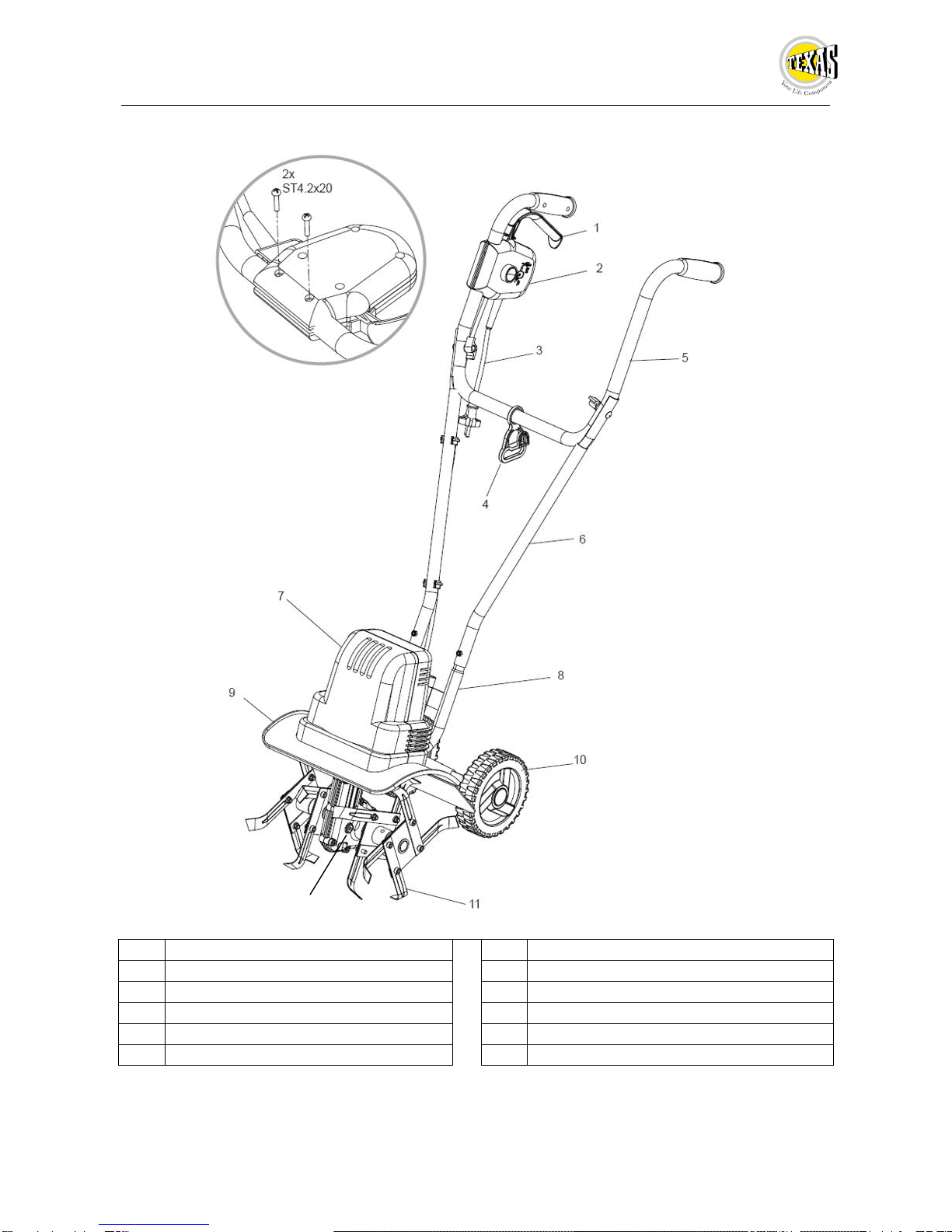

3. Identification
1.
Throttle
2.
Control panel
3.
Cable
4.
Holder for extension cord
5.
Upper frame
6.
Middle frame
7.
Engine
8.
Lower frame
9.
Guard
10.
Rear support wheel
11.
Blades
12.
Oil/grease filling
12

13

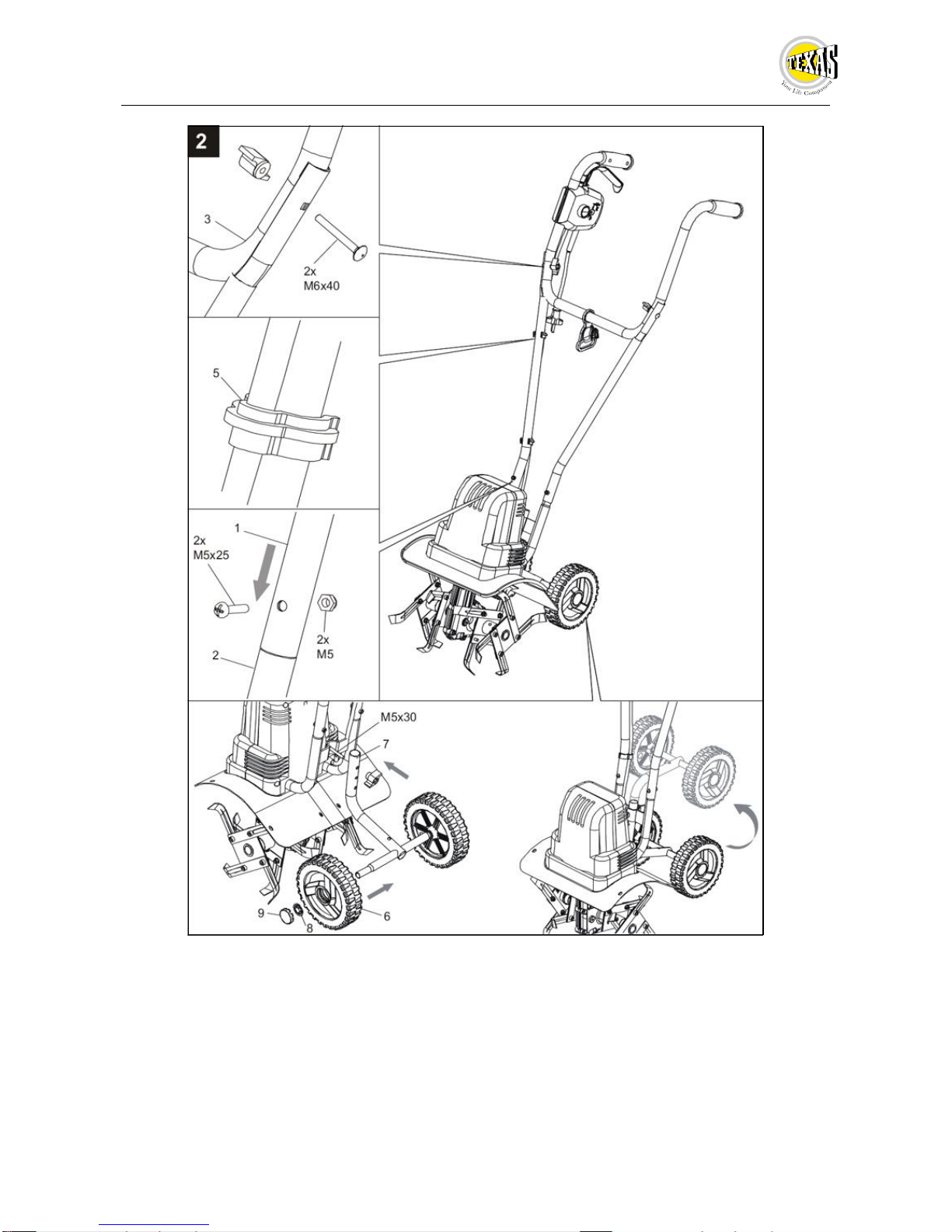

4. Assembly of the machine
Assemble the frame with the screws supplied. Adjust the length of the frame at
the same time.
Fit the cable holders. Assemble the rear support wheels. Adjust the rear support
wheels by using the two wing nuts (fig. 7)

14
5. Starting the engine
Check the grease. When using the machine for the first time you must always add grease
as the machine has not been filled completely to avoid possible spills during transportation
(grease included in package).
Filling is done by placing the machine on its right side, so that it is horizontal. Remove plug
and pour in the grease right to the rim (approx. half the bottle).
See section 7 for further information.

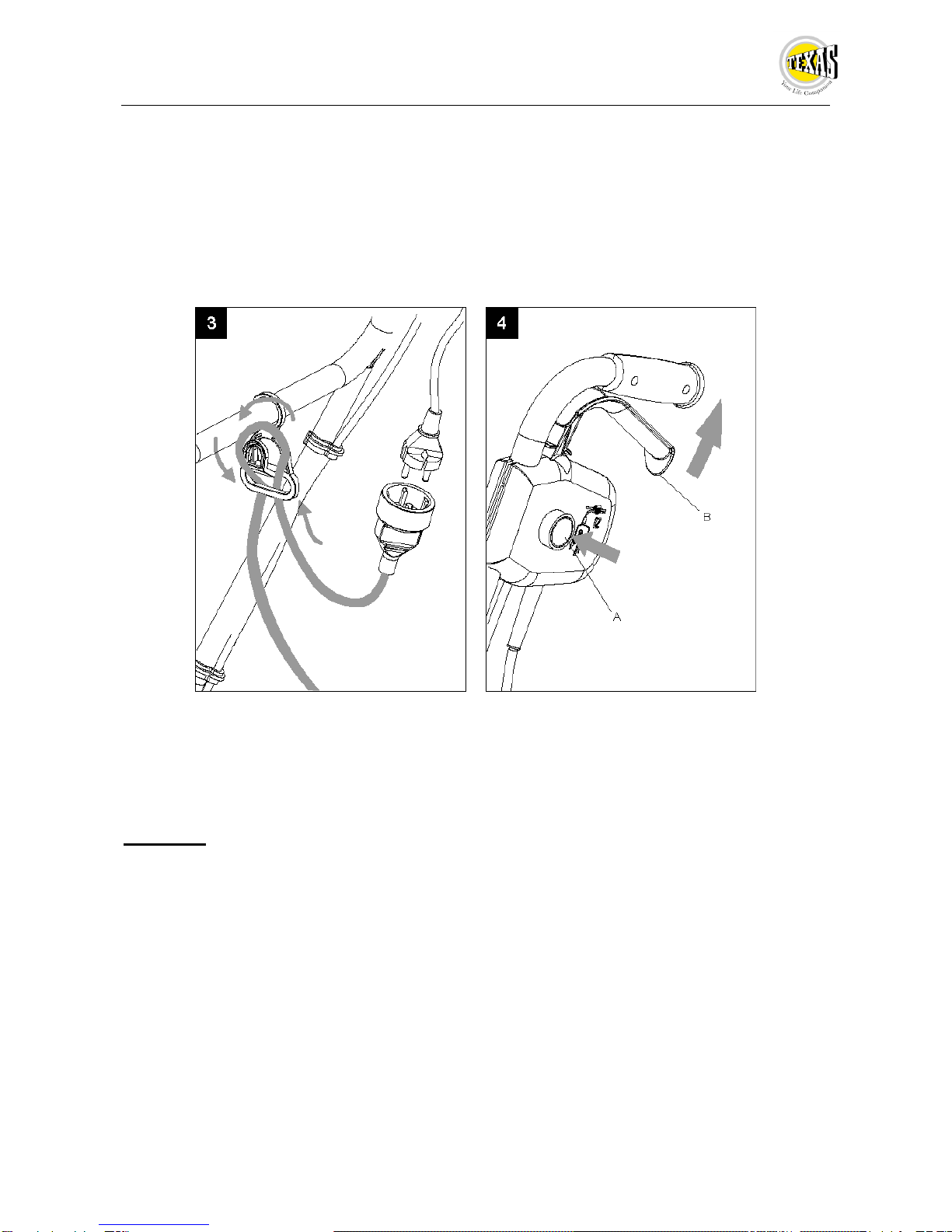

Connect the power and make sure that the cord is fitted correctly in the cable holder.
(fig. 3)
Start the machine by pressing the safety button A and then pull the handle B towards the
frame. When the machine has started, release A.
Stop the machine by releasing handle B.
Tips
Do not start the machine until you are at the work area.
Always have both hands on the machine.
The blades will make the machine move forward. Let the blades sink slowly into the
ground.
When you want the machine to work in deep soil, the most effective way is to let the ma-
chine move forward one arm’s length. Then pull the machine back towards you. Then
move forward again.
The blades must always run at the highest speed. Make sure they are not overloaded.

15

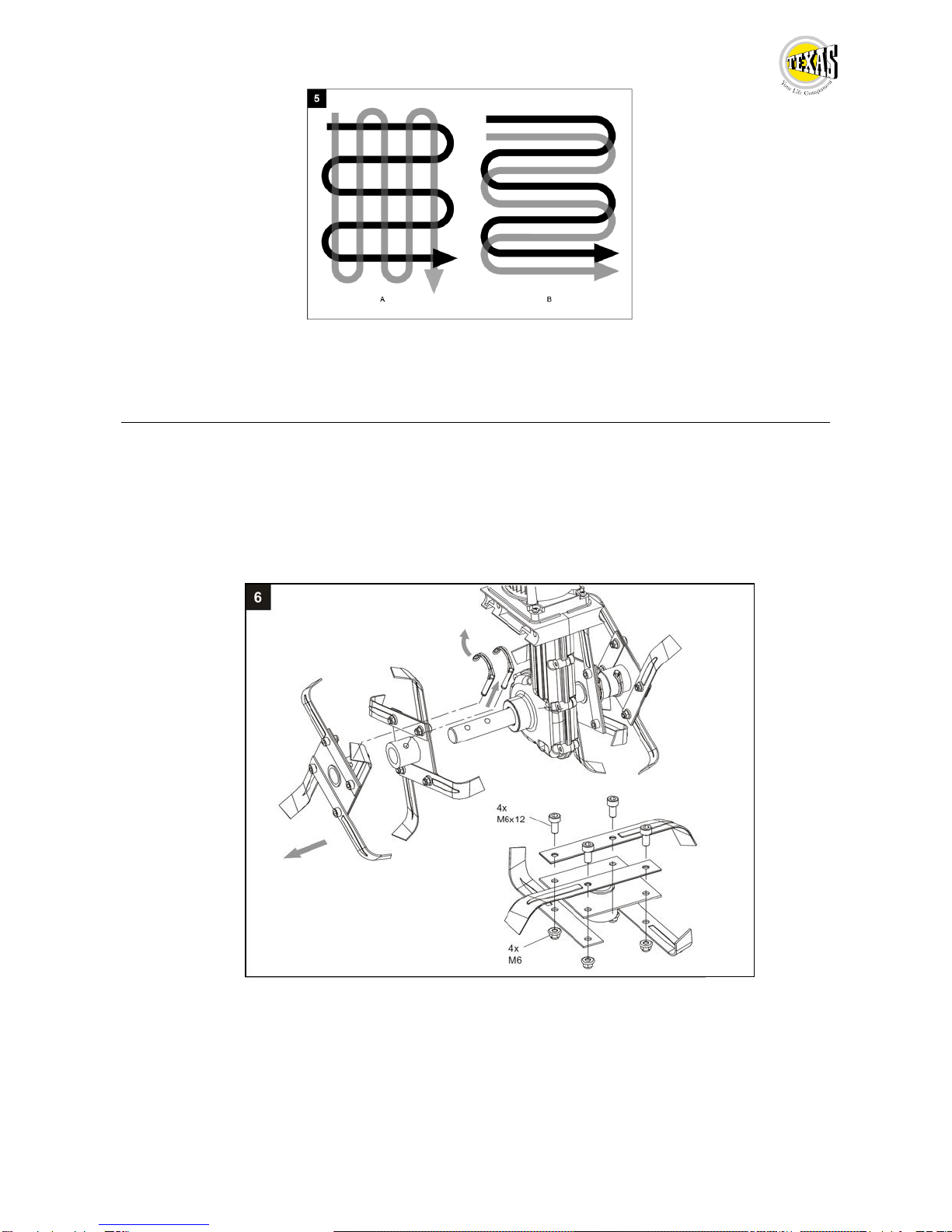

Use one of these work patterns when preparing an area for sowing.
6. Blades
If the blades are worn or break they can be replaced. See fig. 6. Lack of maintenance will
lead to poor cultivating results or overload of the engine. Always use gloves when working
near the blades.
The blades may only be replaced as a set. Remove the outer lock pin and the outer
blades, then the inner lock pin and the inner blades. (fig. 6).

16
7. Lubrication
Important: Check and refill with grease after each 20 hours of operation.
Procedure:
Place the machine on its right side. Clean around the filling hole to prevent dirt from getting
into the machine when the plug is removed.
Fill up with new grease type Multifak EP-0 to the rim. Fit the plug.
Spare part no. for Multifak EP-0: 90306515
8. Maintenance and storage
After each use the machine should be cleaned completely for grass and dirt.
If you plan not to use the machine for several month all metal parts should be oiled to
prevent corrosion.
Only use original spare parts.

17
9. Trouble shooting
Problem
Reason
Solution
Engine does not start
No power
Check power and cables
Defective safety switch
Contact local dealer
Overheat protection active
a. Work at lower depth.
b. Remove possible blockages.
c. The soil is too hard. Change the
work depth and go slowly forwards
and backwards several times. Do
not restart for 15 min.
Abnormal noise level
Blades are blocked
Stop the engine and await com-
plete stop. Remove the blockage.
Lack of grease
Contact local dealer
Loose bolts, nuts or safety
equipment.
Tighten. Contact local dealer, if
noise persists.
Abnormal vibrations
Blades broken or worn
Replace or contact local dealer
Work depth too big
Use correct work depth.
Bad results
Work depth too low
Use correct work depth.
Worn blades
Replace or contact local dealer
10. Specifications
Model
El-Tex 1000
Power supply
230 Volt - 50 Hz
Watt
1000 Watt
Work width
280 mm
Max. work debth
220 mm
dB(A)
93 dB(A)
rease
Multifak EP-0 / 90306515

18
1. Innehållsförteckning - "Översättning av bruksanvisning i original"
2. Säkerhetsinformation.....................................................................................................19
3. Identifikation...................................................................................................................20
4. Montering av maskinen..................................................................................................21
5. Start av maskinen..........................................................................................................22
6. Knivar.............................................................................................................................23
7. Smörjning.......................................................................................................................24
8. Underhåll och förvaring..................................................................................................24
9. Felsökning .....................................................................................................................25
10. Specifikationer .............................................................................................................25
Registrering av produkt/reservdelar
Registrera din produkt online på Mit Texas. Mit Texas finns på www.texas.dk
Efter registreringen kan Texas ge dig ännu bättre service.
När du har registrerat din produkt kan Texas lättare knyta relevant information
till den, t.ex. reservdelsförteckning, manual och felsökning. Dessutom kan
Texas kontakta dig med relevant information om din produkt.
Reservdelsförteckning över Texas produkter finns på www.texas.dk
Om du själv tar reda på varunumret går expeditionen snabbare.
Om du vill köpa reservdelar, kontakta din närmaste återförsäljare.
Du hittar en lista över återförsäljare på Texas hemsida.

19
2. Säkerhetsinformation
Läs noggrant igenom denna bruksanvisning, så att du fullständigt förstår och kan
följa alla säkerhetsanvisningar och funktioner innan du börjar arbeta med maski-
nen.
Barn får inte använda maskinen.
Om du känner dig sjuk, trött eller har intagit alkohol eller medicin, får du inte ar-
beta med maskinen.
Använd alltid skyddsglasögon och hörselskydd och kraftiga skor när du använ-
der maskinen. Undvik dessutom löst sittande kläder.
Se till att du har ett bra fotfäste när du använder maskinen så att du har god kon-
troll över maskinen.
Se till att eventuella åskådare befinner sig minst 10 meter från det ställe där du
startar/arbetar med maskinen.
Använd inte maskinen i närheten av explosiva vätskor, gaser eller explosivt
damm. Maskinen kan slå gnistor som kan antända damm m.m.
Börja aldrig använda maskinen innan arbetsområdet har rensats.
Reparationer som inte finns beskrivna i den här bruksanvisningen får endast ut-
föras av specialutbildad personal på auktoriserade serviceverkstäder. Maskinen
ska alltid vara avstängd när reparationer utförs.
Använd endast originalreservdelar vid reparation.
Maskinen får endast lånas ut till personer som vet hur man använder maskinen.
Bruksanvisningen måste alltid följa med.
Elektriska produkter får inte slängas tillsammans med vanligt hushållsavfall.
Elektriska produkter ska tas med till en återvinningscentral och tas om hand på
ett korrekt sätt där.

20
3. Identifikation
1.
Aktiveringsgreb
2.
Kontrollpanelen
3.
Kabel
4.
Hållare för förlängningssladd
5.
övre ramen
6.
Mellanöstern ram
7.
Motor
8.
Nedre ram
9.
Gardet
10.
Bakre stödhjul
11.
Knivar
12.
Olja / fett fyllning
12
