SPHERE – Funk-Wetterstation 
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
•Lesen Sie sich bitte die Bedienungsanleitung genau durch.
So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details
für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
•Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung
Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
•Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
•Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
•Beachten Sie besonders die Sicherheitshinweise!
•Bewahren Sie diese Bedienungsanleitung gut auf!
2. Lieferumfang
• Funk-Wetterstation
• Thermo-Hygro-Sender (Kat.-Nr. 30.3224.02.IT)
• Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
• Kontrastreiches 'Color Sharp' Display mit 3 Helligkeitsstufen
• Farbe wechselt automatisch (600 Farben) oder nach Außentemperatur (22 Farben)
• Außentemperatur und Luftfeuchtigkeit über kabellosen Außensender (868 MHz), Reichweite bis 100 m (Freifeld)
• Innentemperatur und Luftfeuchtigkeit
• Höchst- und Tiefsttemperaturen
• Wettervorhersage mit Symbolen und Luftdrucktendenz
• Grafische Darstellung des Luftdruckverlaufs der letzten 12 Stunden
• Funkuhr mit Datum und Weckalarm
• Verbindung mit WEATHERHUB-Gateway möglich
Fig. 3
D 2D 1
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 3

76
SPHERE – Funk-Wetterstation 
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht
anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
Vorsicht!
Lebensgefahr durch Stromschlag!
• Schließen Sie das Basisgerät nur an eine vorschriftsmäßig installierte Steckdose mit einer Netzspannung von 230 V an! Die
Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein.
• Das Basisgerät und das Netzteil dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für den Betrieb in tro-
ckenen Innenräumen geeignet.
• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzteil beschädigt sind.
• Bewahren Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die mögliche Gefahren im Umgang
mit elektrischen Geräten nicht richtig einschätzen können.
• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät für längere Zeit nicht benutzt
wird.
• Verwenden Sie ausschließlich das mitgelieferte Netzteil.
• Verbinden Sie erst das Kabel mit dem Basisgerät und stecken Sie dann den Netzstecker in die Steckdose.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.
• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung kommt.
Vorsicht!
Verletzungsgefahr:
• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie
verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermu-
ten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in
Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden.
SPHERE – Funk-Wetterstation 
• Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelau-
fenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie die Geräte keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Vor Feuchtigkeit schützen.
• Der Sender ist spritzwassergeschützt, aber nicht wasserdicht. Möchten Sie den Sender im Außenbereich nutzen, suchen
Sie einen niederschlagsgeschützten Platz aus.
5. Bestandteile und Tasten
5.1 Basisstation
A: Display-Anzeige (Fig. 1):
A 1: Innentemperatur A 2: DCF Empfangssymbol
A 3: Wochentag A 4: Zeit/Alarmzeit/Datum
A 5: Alarmsymbol A 6: Innenluftfeuchtigkeit/Sekunden
A 7: Luftdrucktendenz A 8: Wettervorhersage mit Symbolen
A 9: Luftdruckverlauf der letzten 12 Stunden
A 10: Außentemperatur mit Maximum- und Minimum-Anzeige
A 11: Außenluftfeuchtigkeit A 12: Empfangssymbol für Außenwerte
B: Tasten (Fig. 2):
B 1: SELECT SET/DISP Taste B 2: MIN/MAX + Taste
B 3: ALM Taste B 4: DIM Taste
B 5: MODE Taste
C: Gehäuse (Fig. 2):
C 1: Batteriefach C 2: Anschluss Netzadapter
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 4

98
SPHERE – Funk-Wetterstation 
5.2 Sender (Fig. 3):
D 1: Ständer zur Wandmontage oder Tischaufstellung
D 2: Batteriefach
6. Inbetriebnahme
• Legen Sie die Basisstation und den Sender in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden
Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).
• Öffnen Sie das Batteriefach des Senders.
• Legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.
• Schließen Sie das Batteriefach wieder sorgfältig.
• Schließen Sie die Basisstation mit dem beigefügtem Netzadapter an. Stecken Sie den Anschlussstecker in den Anschluss
der Basisstation und schließen Sie das Gerät mit dem Netzstecker am Stromnetz an. Wichtig! Stellen Sie sicher, dass Ihre
Netzspannung nicht mehr als 230 V beträgt! Andere Netzspannungen können zur Beschädigung des Gerätes führen.
• Alle Segmente werden kurz angezeigt und nachfolgend die Versionsnummer der Software.
• Die Innentemperatur und -luftfeuchtigkeit werden auf dem Display der Basisstation angezeigt.
• Öffnen Sie das Batteriefach der Basisstation und legen Sie zwei neue Batterien 1,5 V AA ein. Achten Sie auf die richtige
Polarität. Schließen Sie den Batteriedeckel wieder.
• Die Batterien fungieren im Falle eines Stromausfalls als Backup-Batterien und erhalten die Funktion aufrecht, damit keine
Neueinstellung vorgenommen werden muss.
6.1 Empfang der Außenwerte
• Die Basisstation versucht nun, die Außenwerte des Senders zu empfangen. Das Empfangszeichen blinkt. Bei erfolgreichem
Empfang wird die Außentemperatur und -luftfeuchtigkeit auf dem Display der Basisstation angezeigt.
• Werden die Außenwerte nicht empfangen, erscheint „- -” auf dem Display. Prüfen Sie die Batterien und starten Sie einen
weiteren Versuch. Beseitigen Sie eventuelle Störquellen.
• Sobald die Basisstation die Funkzeit erhalten hat, können Sie die Initialisierung auch manuell starten. Halten Sie die MODE
Taste für drei Sekunden gedrückt.
6.2 Empfang der Funkzeit
• Nachdem die Basisstation die Suche nach dem Außensender abgeschlossen hat, beginnt das Gerät mit der Suche nach
dem DCF-Signal (Funkuhrsignal) und das DCF-Empfangszeichen blinkt.
SPHERE – Funk-Wetterstation 
• Wenn der Zeitcode nach 2-12 Minuten empfangen wurde, werden die funkgesteuerte Zeit und das DCF-Empfangszeichen
ständig im Display angezeigt.
• Die Funkuhr empfängt zweimal am Tag (2:00 und 3:00 Uhr morgens) das Signal. Sollte kein Zeitcode empfangen worden
sein, wird der Empfang zu jeder vollen Stunde erneut aktiviert. Ist der Empfang bis 6:00 Uhr nicht erfolgreich, so findet der
nächste Empfangsversuch wieder um 2:00 Uhr morgens statt.
• Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit
manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-
Uhr (siehe Manuelle Einstellungen).
• Es gibt 3 verschieden Empfangssymbole:
Symbol blinkt – Empfang aktiv
Symbol bleibt stehen – Empfang erfolgreich
kein Symbol – kein Empfang/Empfang ausgeschaltet
6.3 Hinweis zum Empfang der Funkzeit
Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braun-
schweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird
von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reich-
weite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die
Umstellung von Sommer- und Winterzeit erfolgt automatisch. Der Empfang hängt hauptsächlich von der geographischen
Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Pro-
bleme auftauchen.
Bitte beachten Sie folgende Hinweise:
• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen
und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird emp-
fohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger
Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 5

1110
SPHERE – Funk-Wetterstation 
7. Bedienung
•Wichtig: Drücken Sie keine Taste während des Empfangs der Funkzeit und des Senders.
• Halten Sie die MIN/MAX + Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 15 Sekunden keine Taste gedrückt wird.
• Mit der SELECT SET/DISP Taste können Sie im Normalmodus die Anzeige umschalten:
Uhrzeit / Raumluftfeuchtigkeit - Datum / Raumluftfeuchtigkeit - Uhrzeit / Sekunden
7.1 Manuelle Einstellungen
• Halten Sie die SELECT SET/DISP Taste im Normalmodus gedrückt.
• 1 (Voreinstellung) erscheint im Display und blinkt.
• Sie können mit der MIN/MAX + Taste die Zeitzone einstellen.
• Drücken Sie die SELECT SET/DISP Taste noch einmal und Sie können nun nacheinander den Empfang des DCF Funksignals
(On - Voreinstellung), das Jahr, den Monat, den Tag, die Stunden, die Minuten und die Rückstellung auf Werkseinstellung
(rst) ansteuern und mit der MIN/MAX + Taste einstellen.
• Bestätigen Sie mit der SELECT SET/DISP Taste.
• Bei erfolgreichem Empfang des DCF-Funksignals und bei aktiviertem Empfang wird die manuell eingestellte Zeit über-
schrieben.
7.1.1 Einstellung der Zeitzone
• Im Einstellungsmodus können Sie die Zeitzonenkorrektur (-12/+12) vornehmen.
• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der
DCF Zeit unterscheidet (z.B. +1=eine Stunde später).
7.1.2 DCF-Funkempfang
• Standardgemäß ist der DCF-Empfang aktiviert (On) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manu-
elle Einstellung erforderlich.
• Drücken Sie im Einstellungsmodus die MIN/MAX + Taste, wenn Sie den DCF-Funkempfang deaktivieren wollen (OFF).
7.1.3 RESET Funktion
• Im Einstellungsmodus können Sie die Wetterstation auf Werkseinstellung (rst) zurücksetzen.
• Halten Sie die MIN/MAX + Taste im Einstellungsmodus gedrückt, bis „rst” nicht mehr blinkt.
SPHERE – Funk-Wetterstation 
8. Alarmfunktion
• Drücken Sie die ALM Taste im Normalmodus, um in den Alarmmodus zu gelangen.
• ALM und 06:00 (Voreinstellung) oder die zuletzt eingestellte Weckzeit erscheinen im Display.
• Halten Sie die ALM Taste gedrückt. Die Stundenanzeige blinkt und das Alarmsymbol erscheint im Display.
• Stellen Sie mit der MIN/MAX + Taste die Stunden ein.
• Bestätigen Sie die Eingabe mit der ALM Taste und stellen Sie auf gleiche Weise die Minuten ein.
• Drücken Sie die ALM Taste noch einmal.
• Im Display erscheinen die aktuelle Uhrzeit und das Alarmsymbol.
• Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker zu klingeln.
• Das Alarmsymbol blinkt.
• Beenden Sie den Alarm mit einer beliebigen Taste.
• Wird der Alarm nicht unterbrochen, schaltet sich der Alarmton automatisch nach zwei Minuten aus und aktiviert sich
erneut zur gleichen Weckzeit wieder.
8.1 Aktivieren/Deaktivieren des Alarms
• Drücken Sie die ALM Taste im Normalmodus, um in den Alarmmodus zu gelangen. Sie können im Alarmmodus die Alarm-
funktion durch Drücken der ALM Taste aktivieren und deaktivieren
• Das Alarmsymbol erscheint/verschwindet.
• Drücken Sie die SELECT SET/DISP Taste, um wieder in den Normalmodus zurückzukehren.
9. Displaybeleuchtung
• Mit der DIM Taste auf der Rückseite kann die Beleuchtungsstärke direkt reguliert werden (3 Stufen). Statt der Uhrzeit
erscheint im Display d1, d2 oder d3.
9.1 Displayfarbe
• Mit der MODE Taste auf der Rückseite können Sie zwischen drei verschiedenen Farbeinstellungen wählen. Statt der Uhrzeit
erscheint c1, c2 oder c3.
• Um die Eingabe zu bestätigen, warten Sie kurz, bis die Anzeige wieder in den Normalmodus zurückkehrt.
9.1.1 C1 – Außentemperatur-Farbmodus
• Die Displayfarbe passt sich der vom Außensender gemessenen Temperatur in 22 verschiedenen Farbnuancen an.
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 6

1312
SPHERE – Funk-Wetterstation 
Hinweis: Wenn kein Sender angeschlossen ist, ist die Displayfarbe Grün.
9.1.2 C2 – Individueller Farbmodus
• In diesem Modus können Sie die Displayfarbe individuell festlegen. Durch mehrmaliges Drücken der SELECT SET/DISP
Taste können Sie durch die verschiedenen Farbvarianten schalten. „col” erscheint bei Tastendruck im Display.
• Wenn Sie für drei Sekunden keine Taste drücken, bestätigen Sie die Displayfarbe und kehren in den Normalmodus zurück.
9.1.3 C3 – Automatischer Farbmodus
• In diesem Modus wechselt die Displayfarbe automatisch in sanften Übergängen durch die 600 Farbnuancen.
10. Wettervorhersage
10.1 Wettertendenzpfeil
• Der Trendpfeil zeigt Ihnen, ob der Luftdruck aktuell steigt oder fällt.
10.2 Wettervorhersagesymbole

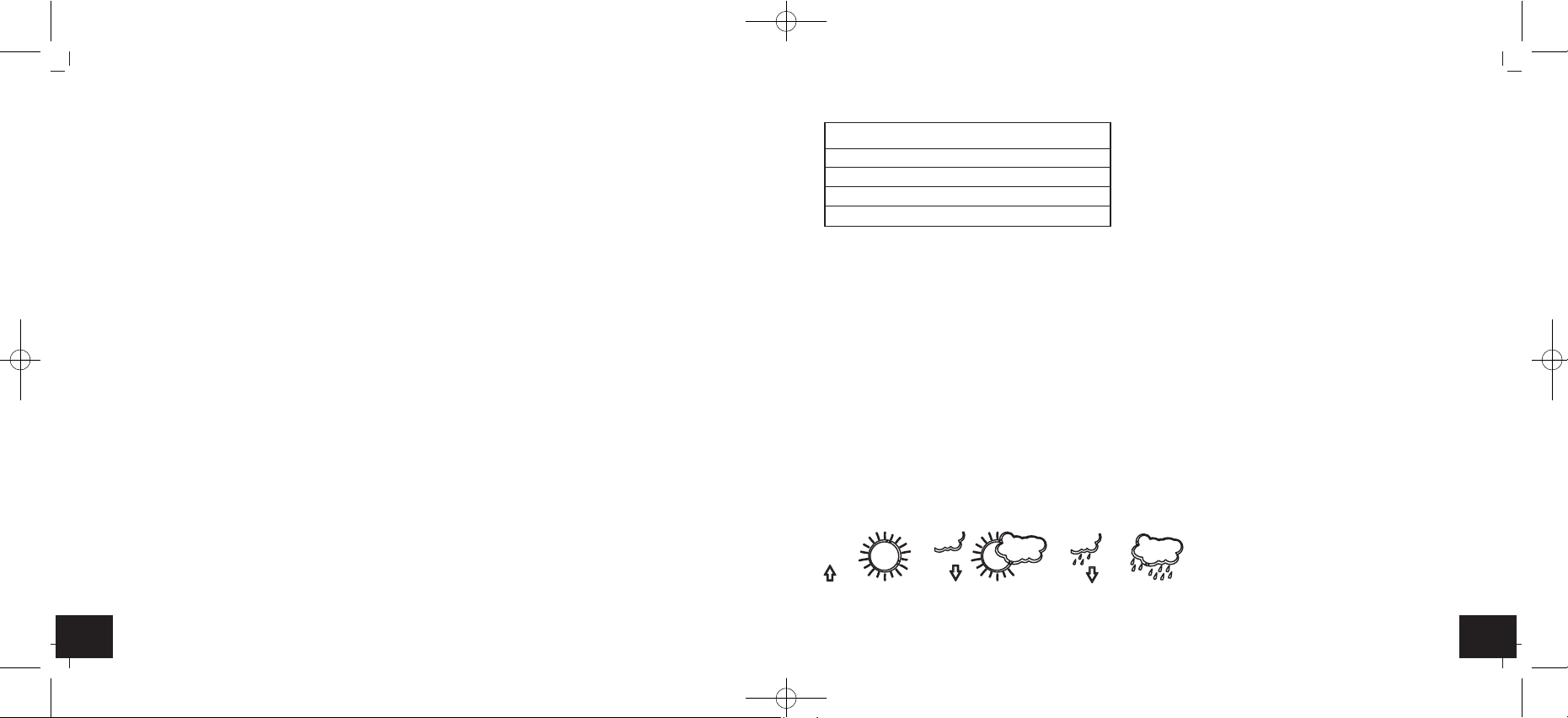

• Die Funkwetterstation unterscheidet 3 unterschiedliche Wettersymbole:
sonnig teilweise bewölkt regnerisch
SPHERE – Funk-Wetterstation 
• Die Vorhersage über die Symbolanzeige bezieht sich auf einen Zeitraum von 12 Stunden und gibt lediglich einen Wetter-
trend an. Ist es zum Beispiel im Moment wolkig und es wird Regen angezeigt, deutet dies nicht auf eine Fehlfunktion des
Gerätes hin, sondern gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich
aber nicht unbedingt um Regen handeln muss. Die Genauigkeit beträgt etwa 75 %.
• Das Sonnensymbol wird auch bei Nacht angezeigt, wenn es sich um eine sternenklare Nacht handelt.
Wichtiger Hinweis!
Bitte beachten Sie, dass die Symbolvorhersage sich im Laufe des Betriebs präzisiert. Die Symbolvorhersage ist bereits ab
der Inbetriebnahme aktiv, allerdings steigt die Zuverlässigkeit der Prognosen mit der Menge an gesammelten Daten.
11. Luftdruckverlauf
• Die grafische Anzeige zeigt den Luftdruckverlauf der vergangenen 12 Stunden.
Achtung: Die Wettervorhersage und der Luftdruckverlauf werden nicht auf die WeatherHub App übertragen.
12. Temperatur und Luftfeuchtigkeit
12.1 Höchst- und Tiefstwerte
• Drücken Sie die MIN/MAX + Taste im Normalmodus.
• Die höchste Temperatur für innen seit der letzten Rückstellung wird angezeigt.
• Drücken Sie die MIN/MAX + Taste noch einmal.
• Die niedrigste Temperatur für innen seit der letzten Rückstellung wird angezeigt.
• Drücken Sie die MIN/MAX + Taste noch einmal.
• Die höchste Temperatur für außen seit der letzten Rückstellung wird mit Uhrzeit angezeigt.
• Drücken Sie die MIN/MAX + Taste noch einmal.
• Die höchste Temperatur für außen seit der letzten Rückstellung wird mit Datum angezeigt.
Farbe Temperatur
Gelb-Rot 22… >30°C
Grüntöne 14… 21,9°C
Blautöne 0 … 13,9°C
Violett-Rosa < 0°C
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 7

1514
SPHERE – Funk-Wetterstation 
• Drücken Sie die MIN/MAX + Taste noch einmal.
• Die niedrigste Temperatur für außen seit der letzten Rückstellung wird mit Uhrzeit angezeigt.
• Drücken Sie die MIN/MAX + Taste noch einmal.
• Die niedrigste Temperatur für außen seit der letzten Rückstellung wird mit Datum angezeigt.
• Um wieder die Anzeige mit den aktuellen Werten zu erhalten, drücken Sie die MIN/MAX + Taste noch einmal.
• Halten Sie die MIN/MAX + Taste für zwei Sekunden gedrückt, während auf dem Display die höchsten oder tiefsten Werte
angezeigt werden, um die Werte zu löschen.
13. Einstellung der WeatherHub-Verbindung (nur nutzbar mit einem WeatherHub-System)
• Sie können die Basisstation mit dem Gateway (nicht im Lieferumfang enthalten) aus dem System „WeatherHub” verbinden.
Ihre Daten werden dann per Funk über das Gateway-Modul und das Internet direkt an einen Server übertragen. Mit Ihrem
Smartphone können Sie diese Informationen jederzeit abrufen.
• Öffnen Sie die WeatherHub-App, es wird die Übersicht angezeigt. Tippen Sie auf „Neuen Sensor hinzufügen” und scannen
Sie den QR Code auf der Rückseite der Basisstation.
• Weitere Informationen und eine ausführliche Beschreibung finden Sie unter www.tfa-dostmann.de/weatherhub.
14. Aufstellen und Befestigen der Basisstation und des Senders
• Suchen Sie im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonneneinstrahlung
verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).
• Stellen Sie die Basisstation im Wohnraum auf. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Com-
puter, Funktelefone) und massiven Metallgegenständen.
• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet
(Reichweite Freifeld bis zu 100 Meter, bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite
erheblich reduzieren.)
• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Basisstation.
• Ist die Übertragung erfolgreich, können Sie den Sender mit dem Ständer an der Aufhängeöse befestigen oder auf einer
glatten Oberfläche hinstellen.
15. Pflege und Wartung
• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
SPHERE – Funk-Wetterstation 
• Entfernen Sie die Batterien aus allen Geräten, wenn Sie die Geräte längere Zeit nicht verwenden.
• Bewahren Sie Ihre Geräte an einem trockenen Platz auf.
15.1 Batteriewechsel
• Sobald das Batteriesymbol in der Displayzeile der Außenwerte erscheint, wechseln Sie bitte die Batterien im Sender.
• Sobald das Batteriesymbol in der Displayzeile der Innenwerte erscheint, wechseln Sie bitte die Batterien in der Basisstation.
•Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Basisstation wieder hergestellt werden – also
manuelle Sendersuche starten oder Neuinbetriebnahme gemäß Bedienungsanleitung.
16. Fehlerbeseitigung
Problem Lösung
Keine Anzeige ➜ Basisstation mit Netzteil anschließen
➜ Netzteil überprüfen
Kein Senderempfang ➜ Kein Sender installiert
Anzeige „- - “ ➜ Batterien des Senders prüfen (keine Akkus verwenden!)
➜ Manuelle Sendersuche starten: MODE Taste auf der Basisstation gedrückt halten.
➜ Neuinbetriebnahme von Sender und Basisstation gemäß Bedienungsanleitung
➜ Anderen Aufstellort für Sender und/oder Basisstation wählen
➜ Abstand zwischen Sender und Basisstation verringern
➜ Beseitigen der Störquellen
Kein DCF Funkempfang ➜ DCF-Empfang im Einstellmodus aktivieren (On)
➜ Empfangsversuch in der Nacht abwarten
➜ Anderen Aufstellort für das Gerät wählen
➜ Beseitigen der Störquellen
➜ Neuinbetriebnahme gemäß Bedienungsanleitung
➜ Uhrzeit manuell einstellen
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 8

1716
SPHERE – Funk-Wetterstation 
Unkorrekte Anzeige ➜ Reset-Funktion nutzen
➜ Neuinbetriebnahme gemäß Bedienungsanleitung
17. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederver-
wendet werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsor-
gung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzuge-
ben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten
(WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur
umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elek-
tronikgeräten abzugeben.
18. Technische Daten
Basisstation
Messbereich Temperatur -10°C…60°C
Luftfeuchtigkeit 1%...99% RH
Auflösung 0,1°C und 1% RH
Spannungsversorgung DC 5V, 150mA Netzteil (inklusive)
Back-up Batterien 2 x 1,5 V AA (nicht inklusive)
SPHERE – Funk-Wetterstation 
Gehäusemaße 148 x 53 x 117 mm
Gewicht 247 g (nur das Gerät)
Sender
Messbereich Temperatur -40°C…60°C
Luftfeuchtigkeit 1%...99% RH
Datenprüfintervalle
Übertragungszeit
Raumtemperatur alle 16 Sekunden
Außentemperaturempfang alle 4 Sekunden
Übertragung an Gateway alle 7 Minuten
Reichweite Ca. 100 m (Freifeld)
Übertragungsfrequenz 868 MHz
Maximale Sendeleistung < 25mW
Spannungsversorgung Batterien 2 x 1,5 V AA (nicht inklusive)
Gehäusemaße 39 (51) x 21 (46) x 129 (135) mm
Gewicht 45 g (nur das Gerät)
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 9

1918
SPHERE – Funk-Wetterstation 
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem
Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Pro-
dukt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.
EU-Konformitätserklärung
Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 35.1148.01 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklä-
rung ist unter der folgenden Internetadresse verfügbar:
www.tfa-dostmann.de
E-Mail: [email protected]
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 10/17
SPHERE – Wireless weather station 
Thank you for choosing this instrument from TFA.
1. Before you use this product
•Please make sure you read the instruction manual carefully.
This information will help you to familiarize yourself with your new device, to learn all of its functions and parts, to find out
important details about its first use and how to operate it and to get advice in the event of a malfunction.
•Following and respecting the instructions in your manual will prevent damage to your instrument and loss of your
statutory rights arising from defects due to incorrect use.
•We shall not be liable for any damage occurring as a result of non following of these instructions.
•Likewise, we take no responsibility for any incorrect readings or for any consequences resulting from them.
•Please take particular note of the safety advice!
•Please keep this instruction manual safe for future reference.
2. Delivery contents
• Wireless weather station
• Thermo-hygro sensor (cat.-no. 30.3224.02.IT)
• Instruction manual
3. Range of application and all the benefits of your new instrument at a glance
• High contrast 'Color Sharp' display with 3 brightness levels
• Automatic colour change (600 colours) or according to outdoor temperature (22 colours)
• Outdoor temperature and humidity wireless (868 MHz), distance range up to 100 m (open field)
• Indoor temperature and humidity
• Maximum and minimum temperatures
• Weather forecast with symbols and atmospheric pressure trend
• Bar graph indication of atmospheric pressure for the last 12 hours
• Radio-controlled clock with date and alarm
• Conjunction with WEATHERHUB-Gateway possible
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 10

2120
SPHERE – Wireless weather station 
4. For your safety
• This product is exclusively intended for the range of application described above. It should only be used as described with-
in these instructions.
• Unauthorized repairs, alterations or changes to the product are prohibited.
Caution!
Risk of electrocution!
• Plug the base station only into a mains socket installed within electrical safety regulations and with a 230V mains voltage!
The mains socket must be located near the equipment and it must be easily accessible.
• The base station and the power adapter must not come into contact with water or moisture. Only suitable for indoor use.
• Do not use the device if the housing or the power adapter are damaged.
• Keep the device out of reach of persons (including children) who cannot fully appreciate the potential risks of handling
electrical equipment.
• Unplug the device immediately if any fault occurs or if the device is not to be used for a long period of time.
• Only use the supplied power adapter.
• Connect the lead to the base station first, then plug the power adapter into the mains socket.
• Do not pull the plug out of the socket by its cable.
• Route the mains cable so it does not come into contact with sharp-edged or hot objects.
Caution!
Risk of injury:
• Keep these devices and the batteries out of reach of children.
• Batteries contain harmful acids and may be hazardous if swallowed. If a battery is swallowed, this can lead to serious inter-
nal burns and death within two hours. If you suspect a battery could have been swallowed or otherwise caught in the body,
seek medical help immediately.
• Batteries must not be thrown into a fire, short-circuited, taken apart or recharged. Risk of explosion!
• Low batteries should be changed as soon as possible to prevent damage caused by leaking.
• Never use a combination of old and new batteries together, nor batteries of different types. Wear chemical-resistant protec-
tive gloves and safety glasses when handling leaking batteries.
SPHERE – Wireless weather station 
Important information on product safety!
• Do not expose the devices to extreme temperatures, vibrations or shocks.
• Protect it from moisture.
• The transmitter is splashproof, but not watertight. Should you decide to use the transmitter in the outdoor area, choose a
shady and dry place.
5. Elements and buttons
5.1 Base station
A: Display (Fig. 1):
A 1: Indoor temperature A 2: DCF reception symbol
A 3: Day of the week A 4: Time/alarm time/date
A 5: Alarm symbol A 6: Indoor humidity/seconds
A 7: Atmospheric pressure trend A 8: Weather forecast with weather symbols
A 9: Pressure history graph of the last 12 hours
A 10: Outdoor temperature with maximum/minimum values
A 11: Outdoor humidity A 12: Reception symbol for the outdoor transmitter
B: Buttons (Fig. 2):
B 1: SELECT SET/DISP button B 2: MIN/MAX + button
B 3: ALM button B 4: DIM button
B 5: MODE button
C: Housing (Fig. 2):
C 1: Battery compartment C 2: Power adaptor jack
5.2 Transmitter (Fig. 3):
D 1: Support for wall mounting or table standing
D 2: Battery compartment
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 11

2322
SPHERE – Wireless weather station 
6. Getting started
• Place the base station and the transmitter on a table at a distance of about 1.5 meters from each other. Avoid being close to
possible sources of interference such as electronic devices and radio equipment.
• Open the transmitter's battery compartment.
• Insert two new AA 1,5 V batteries, polarity as illustrated.
• Close the battery compartment carefully.
• Connect the attached power adapter to the base station. Insert the adapter into the base station jack and connect the power
adapter into a mains socket. Important! Make sure that your household voltage is no more than 230V! Otherwise your
device may be damaged.
• All segments will be displayed briefly and subsequently the version number of the software.
• The indoor temperature and humidity appear on the base station display.
• Open the base station battery compartment and insert two new AA 1.5V batteries. Make sure the polarity is correct. Close
the battery compartment again.
• The batteries will operate as a backup power source in case of power failure and maintain operation so that no new setting
has to be made.
6.1 Outdoor values reception
• The base station will scan the outdoor values of the transmitter. The reception symbol flashes. If the reception is success-
ful, the outdoor temperature and humidity appear on the base station display.
• If the reception of the outdoor values fails, “- -” appears on the base station display. Check the batteries and try it again.
Check if there is any source of interference.
• As soon as the base station receives the radio-controlled time, you can start the manual initialization of the transmitter.
Press and hold the MODE button for 3 seconds.
6.2 Radio-controlled time reception
• After the base station has completed the search for the transmitter, the device starts scanning the DCF signal (radio signal)
and the DCF reception symbol flashes.
• When the time code is successfully received after 2-12 minutes, the radio-controlled time and the DCF symbol will be
shown steadily on the display.
SPHERE – Wireless weather station 
• The clock receives the signal twice a day (2:00 and 3:00 am). If the reception fails, scanning stops and will be repeated
every hour. If the reception is not successfully received until 6:00 o'clock, the next DCF reception attempt will happen at
2:00 o'clock in the following morning.
• If the clock cannot detect the DCF-signal (e.g. due to interference, transmitting distance, etc.), the time can be set manual-
ly. The DCF reception symbol disappears and the clock will then work as a normal quartz clock (see: Manual settings).
• There are three different reception symbols:
Symbol flashing – reception is active
Symbol solid – reception is very good
No symbol – reception is deactivated/turned off
6.3 Note on radio-controlled time
The time base for the radio-controlled time is a caesium atomic clock operated by the Physikalisch Technische Bundesanstalt
based in Braunschweig (Brunswick), Germany. It has a time deviation of less than one second in one million years. The time
is coded and transmitted from Mainflingen near Frankfurt via the frequency signal DCF-77 (77.5 kHz) and has a transmitting
range of approximately 1,500 km. Your radio clock receives the signal, converts it and always shows the exact time. The
adjustment to Daylight Saving Time (summer/winter time) is automatic. The reception quality depends mainly on geographic
location. Normally there should be no reception problems within a 1,500 km radius around Frankfurt.
Therefore, please note the following steps:
• The recommended distance to any interfering sources like computer screens or TV sets is at least 1.5 - 2 meters.
• Within concrete walls (reinforced with steel) such as basements, the received signal is naturally weakened. In extreme cases,
please place the unit close to a window to improve reception.
• During night-time, the atmospheric interference is usually less severe and reception is possible in most cases. A single daily
reception is adequate to keep the accuracy deviation under 1 second.
7. Operation
•Important: Please do not press any keys during signal reception of DCF time and transmitter.
• Press and hold the MIN/MAX + button in setting mode for fast mode.
• The device will automatically quit the setting mode if no button is pressed for 15 seconds.
• With the SELECT SET/DISP button you can toggle the display in normal mode:
Time / indoor humidity - date / indoor humidity - time / seconds
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 12

2524
SPHERE – Wireless weather station 
7.1 Manual settings
• Press and hold the SELECT SET/DISP button in normal mode.
• 1 (default) appears on the display and flashes.
• Press MIN/MAX + button to adjust the time zone.
• Press the SELECT SET/DISP button again to do the settings in the following sequence: The DCF reception (On - default), the
year, the month, the day, the hours, the minutes and the reset to factory settings (rst). Press the MIN/MAX + button to
adjust it.
• Confirm with the SELECT SET/DISP button.
• Once the DCF time signal is successfully received and the DCF reception is activated, the manually set time is overwritten.
7.1.1 Time zone setting
• You can make the time zone correction (-12/+12) in setting mode.
• The time zone correction is needed for countries where the DCF signal can be received but the time zone is different from
the DCF time (e.g. +1=one hour plus).
7.1.2 DCF reception
• By default, the DCF reception is activated (On) and after successful reception of the DCF signal no manual adjustment is
necessary.
• Press the MIN/MAX + button if you want to deactivate the DCF reception (OFF).
7.1.3 RESET function
• In the setting mode, you can reset the weather station to the factory setting (rst).
• Press and hold the MIN/MAX + button until “rst” stops flashing.
8. Alarm function
• Press the ALM button in normal mode to enter the alarm mode.
• ALM and 06:00 (default) or the last adjusted alarm time appear on the display.
• Press and hold the ALM button. The alarm symbol will appear and the hour digit will be flashing.
• Press MIN/MAX + button to adjust the hours.
• Confirm the setting with the ALM button and set minutes in the same way.
• Press the ALM button again.
SPHERE – Wireless weather station 
• The current time and the alarm symbol appear on the display.
• When the adjusted alarm time is reached, the alarm rings.
• The alarm symbol flashes.
• Press any button to stop the alarm.
• If the alarm is not stopped manually, the alarm tone automatically turns off after two minutes and will be reactivated at the
same set time in the following day.
8.1 Activate/deactivate alarm
• Press the ALM button in normal mode to enter the alarm mode. To activate/deactivate the alarm function, press the ALM
button again.
• The alarm symbol appears/disappears.
• Press the SELECT SET/DISP button to return to normal mode.
9. Display light
• The brightness levels can be adjusted directly (3 levels) with the DIM button on the back. The display shows d1, d2 or d3
instead of the time.
9.1 Display colour
• You can choose between three different colour settings with the MODE button on the back. c1, c2 or c3 appears, instead of
the time.
• Wait 3 seconds until the display returns to normal mode to confirm the setting.
9.1.1 C1 – Outdoor temperature colour mode
• The display colour adjusts to the temperature measured by the outside transmitter in 22 different colour hues.
Colour Temperature
yellow-red 22… >30°C
green tones 14… 21,9°C
blue tones 0 … 13,9°C
violet-pink < 0°C
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 13

2726
SPHERE – Wireless weather station 
Note: The display colour is green if no transmitter is connected.
9.1.2 C2 – Individual colour mode
• You can customize the display colour in this mode. You can change to a variety of colours by pressing the SELECT
SET/DISP button several times. “col” appears on the display while pressing the button.
• If no button is pressed within 3 seconds, the display colour is confirmed and the display returns to normal mode.
9.1.3 C3 – Automatic colour mode
• In this mode the display colour changes automatically in gentle transitions through 600 colour hues.
10. Weather forecast
10.1 Weather trend arrows
• The trend arrows on the display will show whether the atmospheric pressure is increasing or decreasing.
10.2 Weather forecast icon
• The weather station has 3 different weather icons:
sunny partly cloudy rainy
• The weather forecast covers a range of 12 hours and indicates only a general weather trend. For example, if the current
weather is cloudy and the rain symbol is displayed, it does not mean the product is faulty because it is not raining. It sim-
ply means that the air pressure has dropped and the weather is expected to get worse but not necessarily rain. The accura-
cy is about 75 %.
• The sun symbol also appears on a starry night.
Note:
Please note that the forecast symbol will become more defined in the course of operation. The forecast symbol is active
right from the start, however, the reliability of the forecasts increases with the amount of data collected.
SPHERE – Wireless weather station 
11. Developing of atmospheric pressure
• The bar graph indication of atmospheric pressure shows the last 12 hours.
Attention: The weather forecast and the developing of atmospheric pressure will not be transferred to the WeatherHub app.
12. Temperature and humidity
12.1 Maximum and minimum values
• Press the MIN/MAX + button in normal mode.
• The highest indoor temperature is displayed since the last reset.
• Press the MIN/MAX + button again.
• The lowest indoor temperature is displayed since the last reset.
• Press the MIN/MAX + button again.
• The highest outdoor temperature with time of recording since the last reset is displayed.
• Press the MIN/MAX + button again.
• The highest outdoor temperature with date of recording since the last reset is displayed.
• Press the MIN/MAX + button again.
• The lowest outdoor temperature with time of recording since the last reset is displayed.
• Press the MIN/MAX + button again.
• The lowest outdoor temperature with date of recording since the last reset is displayed
• Press the MIN/MAX + button once more, to go back to the current values display.
• Press and hold the MIN/MAX + button for two seconds while the maximum or minimum values are displayed to clear the
recorded readings.
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 14

2928
SPHERE – Wireless weather station 
13. Setting of the WeatherHub connection (only in conjunction with the WeatherHub system)
• You can connect the base station with the WeatherHub System gateway (not included). Your data will be transmitted wire-
lessly through the gateway and the Internet directly to a server. Once connected, you can monitor the values measured at
your home on your smartphone.
• Open the WeatherHub App and the overview will be displayed. Tap “Add new sensor” and scan the QR code on the back of
the base station.
• For more information and a detailed description, go to www.tfa-dostmann.de/weatherhub.
14. Positioning and mounting of the base station and the transmitter
• When placed outdoors, choose a shady and dry place for the transmitter. Direct sunlight may trigger incorrect measure-
ment and continuous humidity damages the electronic components needlessly.
• Place the base station in any room of the house. Make sure you avoid the vicinity of any source of interference such as
computer screens, TV sets or solid metal objects.
• Once the desired location is chosen, check whether the transmission from the transmitter to the base station is possible
(transmission range of up to 100m in open areas). Within solid walls, especially ones with metal parts, the transmission
range can be reduced considerably.
• If necessary choose another position for the transmitter and/or base station.
• Once the transmission is successful, you can wall mount the transmitter or place it onto a flat surface.
15. Care and maintenance
• Clean the devices with a soft damp cloth. Do not use solvents or scouring agents.
• Remove the batteries from all devices if you do not use the products for a long period of time.
• Store the devices in a dry place.
15.1 Battery replacement
• Change the batteries of the outdoor transmitter, when the battery symbol appears on the outdoor values display.
• Change the batteries of the base station, when the battery symbol appears on the indoor values display.
•Please note:
When the batteries are changed, the contact between the transmitter and the base station must be restored – so always
start a manual transmitter search or restart the instrument according to the manual.
SPHERE – Wireless weather station 
16. Troubleshooting
Problem Solution
No display ➜ Connect the base station to the power adapter
➜ Check the power adapter
No transmitter reception ➜ No transmitter installed
Display “---” ➜ Check the transmitter batteries (do not use rechargeable batteries!)
➜ Start the manual search for the transmitter: Press the MODE button on the base station
➜ Restart the transmitter and the base station according to the manual
➜ Choose another place for the transmitter and/or the base station
➜ Reduce the distance between the transmitter and the base station
➜ Check if there is any source of interference.
No DCF reception ➜ Activate DCF reception in setting mode (On)
➜ Wait for an attempt reception during the night
➜ Choose another place for your product
➜ Check if there is any source of interference.
➜ Restart the instrument according to the manual
➜ Set the clock manually
Incorrect indication ➜ Use the RESET function
➜ Restart the instrument according to the manual
17. Waste disposal
This product has been manufactured using high-grade materials and components which can be recycled and reused.
Never dispose of empty batteries and rechargeable batteries in ordinary household waste.
As a consumer, you are required by law to take them to your retail store or to an appropriate collection site
depending on national or local regulations in order to protect the environment.
The symbols for the contained heavy metals are:
Cd = cadmium, Hg = mercury, Pb = lead
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 15

3130
SPHERE – Wireless weather station 
This product is labelled in accordance with the EU Waste Electrical and Electronic Equipment Directive (WEEE).
Please do not dispose of this product in ordinary household waste. As a consumer, you are required to take end-
of-life devices to a designated collection point for the disposal of electrical and electronic equipment, in order to
ensure environmentally-compatible disposal.
18. Specifications
Base station
Measuring range - temperature -10 °C … 60 °C
Humidity 1%...99% RH
Resolution 0,1°C and 1% RH
Power consumption DC 5V, 150mA power adaptor (included)
Back-up batteries 2 x 1,5 V AA (not included)
Housing dimension 148 x 53 x 117 mm
Weight 247 g (device only)
Transmitter
Measuring range - temperature -40 °C… 60°C
Humidity 1%...99% RH
Data check intervals
Transmission time
Indoor temperature Every 16 seconds
Outdoor temperature reception Every 4 seconds
SPHERE – Wireless weather station 
Transmission to Gateway Every 7 minutes
Range max. 100 m (open field)
Transmission frequency 868 MHz
Maximum radio-frequency power < 25mW
Power consumption Batteries 2 x AA 1,5 V (not included)
Housing dimension 39 (51) x 21 (46) x 129 (135) mm
Weight 45 g (device only)
No part of this manual may be reproduced without written consent of TFA Dostmann. The technical data are correct at the time of going to print and may
change without prior notice. The latest technical data and information about your product can be found by entering the product number on our homepage.
EU Declaration of conformity
Hereby, TFA Dostmann declares that the radio equipment type 35.1148.01 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of
conformity is available at the following Internet address:
www.tfa-dostmann.de
E-Mail: [email protected]
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Germany 10/17
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 16

3332
SPHERE – Station météo radio-pilotée 
Nous vous remercions d'avoir choisi l'appareil de la société TFA.
1. Avant d'utiliser votre appareil
•Veuillez lire attentivement le mode d'emploi.
Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous les éléments qui le
composent, vous noterez les détails importants relatifs à sa mise en service et vous lirez quelques conseils en cas de dys-
fonctionnement.
•En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux en cas de
défaut si celui-ci résulte d’une utilisation non-conforme.
•Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du présent
mode d'emploi.
•De même, nous n’assumons aucune responsabilité pour des relevés incorrects et les conséquences qu’ils pourraient
engendrer.
•Suivez bien toutes les consignes de sécurité !
•Conservez soigneusement le mode d'emploi !
2. Contenu de la livraison

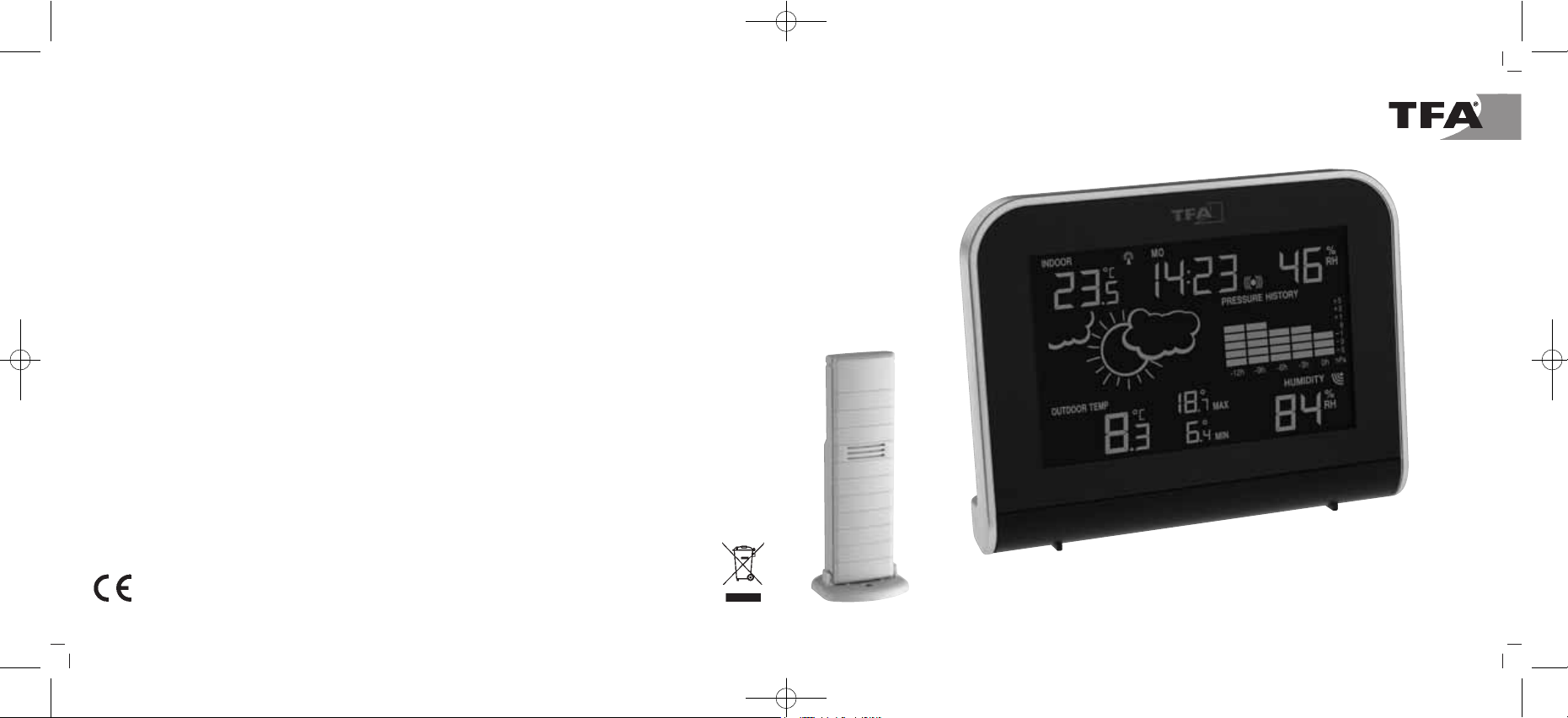

• Station météo radio-pilotée
• Émetteur thermo-hygro (réf. 30.3224.02.IT)
• Mode d'emploi
3. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil
• « Colour Sharp Display » écran multicolore à contraste élevé et 3 niveaux de luminosité
• La couleur change automatiquement (600 couleurs) ou suivant la température extérieure (22 couleurs)
• Température et humidité extérieures sans fil (868 MHz), rayon d’action de 100 mètres max. (champ libre)
• Température et humidité intérieures
• Températures maximales et minimales
• Prévisions météo par symboles et tendance de la pression atmosphérique
• Développement graphique de la pression atmosphérique des dernières 12 heures
• Horloge radio-pilotée avec réveil et date
• Raccordement possible à la passerelle WeatherHub
SPHERE – Station météo radio-pilotée 
4. Pour votre sécurité
• Le produit est destiné uniquement à l'utilisation décrite ci-dessus. N'utilisez jamais l’appareil à d'autres fins que celles
décrites dans le présent mode d'emploi.
• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.
Attention !
Danger de choc électrique !
• Branchez l'appareil uniquement sur une prise de courant réglementaire ayant une tension de secteur de 230V ! La prise de
courant doit être proche de l'équipement et facilement accessible.
• La station de base et l'adaptateur secteur ne doivent pas entrer en contact avec de l'eau ou de l'humidité. Ils ne peuvent
être utilisés que dans des locaux secs.
• N'utilisez pas l'appareil si le boîtier ou l'adaptateur secteur sont endommagés.
• Conservez le produit hors de la portée de personnes (enfants compris) inaptes à évaluer les risques possibles liés au
maniement d'appareils électriques.
• Retirez immédiatement la fiche de la prise en cas de défaut ou si l'appareil n'est pas utilisé pendant une longue période.
• Utilisez uniquement l'adaptateur secteur fourni.
• Commencez par brancher le cordon d'alimentation à l'appareil, branchez ensuite la fiche dans la prise secteur.
• Pour débrancher, tirez sur la fiche et non sur le cordon d’alimentation.
• Placez le cordon d'alimentation de sorte qu'il n'entre pas en contact avec des objets tranchants ou brûlants.
Attention !
Danger de blessure :
• Gardez vos appareils et les piles hors de portée des enfants.
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d’une ingestion. Si une pile a été
avalée, elle peut entraîner des brûlures internes graves ainsi que la mort dans l’espace de 2 heures. Si vous craignez
qu’une pile ait pu être avalée ou ingérée d’une autre manière, quelle qu’elle soit, contactez immédiatement un médecin
d’urgence.
•
Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explo-
sion !
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite.
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 17

3534
SPHERE – Station météo radio-pilotée 
• N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents. Pour manipuler
des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protec-
tion !
Conseils importants de sécurité du produit !
• Évitez d’exposer l’appareil à des températures extrêmes, à des vibrations ou à des chocs.
• Protégez-le contre l'humidité.
• L'émetteur résiste aux éclaboussures d'eau mais il n'est pas étanche. Si vous installez l'émetteur à l’extérieur, choisissez
un emplacement à l’ombre et protégé de la pluie.
5. Composants et touches
5.1 Station de base
A : Affichage (Fig. 1) :
A 1 : Température intérieure A 2 : Symbole de réception DCF
A 3 : Jour de la semaine A 4 : Affichage horloge/heure de réveil/date
A 5 : Symbole d'alarme A 6 : Humidité intérieure/secondes
A 7 : Tendance de la pression atmosphérique A 8 : Prévisions météo par symboles
A 9 : Diagramme de pression atmosphérique des dernières 12 heures
A 10 : Température extérieure avec affichage maximum/minimum
A 11 : Humidité relative extérieure A 12 : Symbole de réception pour les valeurs extérieures
B : Touches (Fig. 2) :
B 1 : Touche SELECT SET/DISP B 2 : Touche MIN/MAX +
B 3 : Touche ALM B 4 : Touche DIM
B 5 : Touche MODE
C : Boîtier (Fig. 2) :
C 1 : Compartiment à piles C 2 : Prise adaptateur secteur
SPHERE – Station météo radio-pilotée 
5.2 Émetteur (Fig. 3) :
D 1 : Support pour suspension ou pour placement sur une surface plane
D 2 : Compartiment à piles
6. Mise en service
• Déposez la station de base et l'émetteur sur une table à une distance d'environ 1,5 mètre les uns des autres. Évitez la
proximité de sources parasites (appareils électroniques ou appareils radio).
• Ouvrez le compartiment à piles de l'émetteur.
• Insérez deux piles neuves de type 1,5 V AA en respectant la polarité +/-.
• Refermez soigneusement le compartiment à piles.
• Raccordez la station de base avec l’adaptateur secteur fourni. Branchez le connecteur sur la prise de l’appareil et la fiche de
l'adaptateur sur le secteur. Important ! Assurez-vous que la tension de réseau ne dépasse pas 230V. Une autre tension de
réseau pourrait endommager votre appareil.
• Tous les segments s'allument brièvement puis le numéro de version du logiciel s'affiche.
• La station de base affiche la température et l'humidité intérieures.
• Ouvrez le compartiment à piles de la station de base et insérez deux piles neuves de type 1,5 V AA. Veillez à la bonne pola-
rité des piles. Refermez le couvercle.
• Les piles servent de source d'énergie de secours en cas de panne d'électricité et maintiennent la fonction afin d’éviter une
nouvelle installation.
6.1 Réception des valeurs extérieures
• La station de base cherche à capter les valeurs extérieures émises par l'émetteur. Le symbole de réception clignote. Lors-
que la réception du signal a abouti, la température et l'humidité extérieures apparaissent sur l'écran de la station de base.
• Si les valeurs extérieures ne sont pas reçues, « - - » apparaît sur l'écran. Contrôlez les piles et effectuez une nouvelle tenta-
tive. Éliminez les éventuelles sources parasites.
• Une fois que la station de base a reçu l'heure radio, vous pouvez également activer manuellement la réception. Maintenez
la touche MODE appuyée pendant trois secondes.
6.2 Réception de l'heure radio
• Après la station de base a terminé la recherche de l'émetteur, elle cherche à capter le signal DCF (signal de l’heure radio) et
le symbole de réception DCF clignote.
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 18

3736
SPHERE – Station météo radio-pilotée 
• En cas de réception correcte après 2-12 minutes, l’heure radio et le symbole de réception DCF sont affichés en continu sur
l'écran.
• L'horloge reçoit le signal deux fois par jour (2:00 et 3:00 heures du matin). Si aucune réception n'est possible, la réception
sera effectuée à nouveau une fois par heure. Si la réception a échoué à 6:00 h du matin, la réception suivante sera effec-
tuée à 2:00 h le jour suivant.
• Si votre horloge radio-pilotée ne peut pas recevoir le signal DCF (par exemple en cas de perturbations, d'une distance de
transmission excessive etc.), vous pouvez régler l'horaire manuellement. Le symbole de réception DCF disparaît et l’horlo-
ge fonctionne comme une horloge à quartz normale (voir Réglages manuels).
• Il y a trois symboles de réception différents :
Symbole clignote – réception en cours
Symbole est allumé en continu – la réception a abouti
Aucun symbole – aucune réception / réception désactivée
6.3 Consignes pour la réception de l'heure radio
La transmission de l’heure radio s’effectue via une horloge atomique au césium, exploitée par la Physikalisch Technische
Bundesanstalt de Braunschweig (Institut Fédéral Physico-Technique de Braunschweig). L’écart de précision de cette horloge
est d'1 seconde pour un million d’années. L’heure est diffusée à partir de Mainflingen, près de Francfort-sur-le-Main, avec un
signal DCF-77 (77,5 kHz) d'une portée d’environ 1 500 km. L'horloge radio-pilotée reçoit le signal, le convertit et affiche
l'heure précise. Le passage de l'heure d'hiver à l'heure d'été et vice-versa s'effectue également automatiquement. La récep-
tion dépend de votre position géographique. En règle générale, dans un rayon de 1 500 km autour de Francfort, aucun problè-
me de transmission ne devrait survenir.
Vérifiez les points suivants :
• Nous vous recommandons de respecter une distance de 1,5 - 2 m entre l'appareil et d’éventuelles sources de signaux parasi-
tes, comme les écrans d'ordinateurs et les postes de télévision.
• Dans les bâtiments en béton armé (caves, greniers aménagés), le signal reçu est affaibli. Dans les cas extrêmes, nous vous
conseillons de placer l’appareil près d’une fenêtre de manière à améliorer la réception du signal radio.
• La nuit, les perturbations s’affaiblissent en règle générale et la réception DCF est possible dans la plupart des cas. Une seule
réception par jour suffit pour garantir la précision de l’affichage de l’heure et pour maintenir d’éventuels écarts en dessous d'1
seconde.
SPHERE – Station météo radio-pilotée 
7. Utilisation
•Important : n'appuyez sur aucune touche lors de la réception de l'heure radio et de l'émetteur.
• Si vous maintenez la touche MIN/MAX + appuyée au cours d'un mode de réglage, vous passez en déroulement rapide.
• L'appareil quitte automatiquement le mode de réglage si aucune touche n’est pressée pendant 15 secondes.
• Appuyez sur la touche SELECT SET/DISP en mode normal pour changer l'affichage :
Heure / humidité ambiante - date / humidité ambiante - heure / secondes
7.1 Réglages manuels
• Maintenez la touche SELECT SET/DISP appuyée en mode normal.
• 1 apparaît sur l'écran (par défaut) et clignote.
• Vous pouvez alors changer le fuseau horaire avec la touche MIN/MAX +.
• Appuyez encore une fois sur la touche SELECT SET/DISP pour ajuster la réception du signal radio (On par défaut), l'année,
le mois, le jour, les heures, les minutes et la remise au réglage d'usine (rst). Vous pouvez régler ces valeurs à l'aide de la
touche MIN/MAX +.
• Validez chaque réglage au moyen de la touche SELECT SET/DISP.
• Lorsque la réception du signal DCF a abouti et quand la réception du signal radio est activée, l'heure ajustée manuellement
sera remplacée par l’heure radio.
7.1.1 Réglage du fuseau horaire
• En mode de réglage, vous pouvez régler la correction du fuseau horaire (-12/+12).
• Vous avez la possibilité d'utiliser un autre fuseau horaire si votre horloge radio-pilotée peut recevoir le signal DCF mais
l'heure de votre fuseau horaire est différente de l’heure DCF (par exemple : +1 = une heure plus tard).
7.1.2 Réception de DCF
• Par défaut, la réception DCF est activée (On) et après une réception réussie du signal DCF, aucun réglage manuel n’est
nécessaire.
• Appuyez sur la touche MIN/MAX + en mode de réglage si vous souhaitez désactiver la réception radio DCF (OFF).
7.1.3 Fonction RESET
• En mode de réglage, vous pouvez réinitialiser la station météo au réglage d'usine (rst).
• Maintenez la touche MIN/MAX + appuyée, jusqu'à ce que « rst » cesse de clignoter.
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 19

3938
SPHERE – Station météo radio-pilotée 
8. Fonction réveil
• Appuyez sur la touche ALM en mode normal pour entrer en mode de réglage de l’alarme.
• ALM et 6:00 (par défaut) ou l'heure d'alarme réglée précédemment apparaissent sur l'écran.
• Maintenez la touche ALM appuyée. Le symbole de réveil apparaît et l'affichage de l'heure clignote.
• Réglez l'heure avec la touche MIN/MAX +.
• Validez le réglage au moyen de la touche ALM et procédez de la même manière pour régler les minutes.
• Appuyez une nouvelle fois sur la touche ALM.
• L'heure actuelle et le symbole de réveil apparaissent sur l'écran.
• Lorsque l'heure de réveil fixée est atteinte, le réveil se met à sonner.
• Le symbole de réveil clignote.
• Appuyez sur une touche de votre choix pour éteindre l'alarme.
• Si le réveil n'est pas coupé, il s'arrêtera automatiquement après deux minutes et sera de nouveau activé pour l'heure de
réveil suivante.
8.1 Activer et désactiver le réveil
• Appuyez sur la touche ALM en mode normal pour entrer en mode de réglage de l’alarme. Appuyez sur la touche ALM en
mode de réveil pour activer ou désactiver la fonction de réveil.
• Le symbole de réveil disparaît de ou apparaît sur l'écran.
• Appuyez sur la touche SELECT SET/DISP, afin de retourner au mode normal.
9. Éclairage de l’écran
• La touche DIM au dos de l’appareil permet de régler directement l’intensité de l’éclairage (3 niveaux). Au lieu de l’heure,
l’écran affiche d1, d2 ou d3.
9.1 Couleur de l'écran
• La touche MODE au dos de l’appareil permet de choisir entre trois réglages de couleur. Au lieu de l’heure, l’écran affiche c1,
c2 ou c3.
• Pour confirmer le réglage, patientez 3 secondes jusqu’à ce que l’affichage repasse en mode normal.
9.1.1 C1 – Mode de couleur de température extérieure
• La couleur de l’écran s’adapte à la température mesurée par l’émetteur extérieur en 22 nuances colorées.
SPHERE – Station météo radio-pilotée 
Indication : si aucun émetteur extérieur n’est connecté, la couleur de l’écran est verte.
9.1.2 C2 – Mode de couleur individuel
• Ce mode permet de choisir individuellement la couleur de l’écran. Vous pouvez passer entre différentes variantes de cou-
leur en appuyant plusieurs fois sur la touche SELECT SET/DISP. L’écran affiche « col » lorsque vous appuyez sur la touche.
• Si vous n’appuyez sur aucune touche pendant 3 secondes, la couleur de l’écran est confirmée et l’appareil repasse en
mode normal.
9.1.3 C3 – Mode de couleur automatique
• Dans ce mode, la couleur de l’écran change automatiquement avec des passages doux entre 600 nuances colorées.
10. Prévisions météo
10.1 Flèche de tendance
• La flèche de tendance indique si la pression atmosphérique actuelle augmente ou diminue.
10.2 Symbole de prévision météorologique
• La station météo radio-pilotée dispose de 3 symboles de temps différents :
ensoleillé nuageux pluvieux
Couleur Température
Jaune - rouge 22… >30°C
Tons de vert 14… 21,9°C
Tons de bleu 0 … 13,9°C
Violet - rose < 0°C
TFA_No. 35.1148_Anleitung 09.10.2017 17:18 Uhr Seite 20
