THEIS Vision 2N Align User manual

VISION 2N
Gebrauchsanleitung
DE
Instruction manual
EN
Instructions de service
FR
ALIGN

2
Inhaltsverzeichnis
Vorwort..............................................................................................5
Tastaturbelegung / Display...............................................................6
1. Horizontalbetrieb.......................................................................7
2. Vertikalbetrieb / Modus Fluchten ..............................................7
3. Rotationsgeschwindigkeit .........................................................8
4. Neigung.....................................................................................8
5. Neigung im Vertikalbetrieb........................................................9
6. Neigung im manuellen Modus ................................................10
7. Ausblend - Modus...................................................................11
8. Scan-Modus............................................................................11
9. Einstellung der Nivellier-Empfindlichkeit (Windy) ...................12
10. TILT-Funktion..........................................................................12
11. Stromversorgung –Laser .......................................................13
12. Funk-Fernbedienung FB-V (Option) .......................................14
13. Empfänger TE 90 ALIGN........................................................16
13.1 Tastaturbelegung .............................................................16
13.2 Standardbetrieb................................................................17
13.3 Stromversorgung –Empfänger ........................................19
14. ALIGN –Funktion ...................................................................20
14.1 ALIGN –Horizontal ..........................................................20
14.1.1 Aufbau / Ablauf.........................................................20
14.1.2 Bedienung / Anzeige.................................................21
14.1.2.1 Neigung in Y –Achse (Abbildung 1).................21
14.1.2.1 Neigung in Y –und X - Achse (Abbildung 1) ....22
14.2 ALIGN –Vertikal (Fluchten) .............................................24
14.2.1 Aufbau / Ablauf.........................................................24
14.2.2 Bedienung / Anzeige.................................................25
14.3 Störungsanzeigen ............................................................26
15. Paarung von Laser und Empfänger........................................27
16. Überprüfung der Justierung....................................................29
17. Menü.......................................................................................29

3
18. Lieferumfang...........................................................................32
19. Betriebsanzeigen und Störungen...........................................32
20. Garantie..................................................................................32
21. Kurzanleitung ohne ALIGN.....................................................33
22. Technische Daten...................................................................34
23. Lieferantenerklärung / Sicherheitshinweise............................35
24. Entsorgung.............................................................................36

4

5
Gebrauchsanleitung
DE
Vorwort
VISION 2N ALIGN
...für den Profi am Bau.
Der Rotationslaser THEIS VISION 2N ALIGN setzt Maßstäbe im
Bereich der vollautomatischen Profilaser.
Er ist das Ergebnis langjähriger Erfahrung und innovativer Technik.
Der qualitativ hochwertige Baulaser zeichnet sich durch Robustheit
sowie höchster Präzision aus - Made in Germany - und sollte auf
keiner Baustelle fehlen.
Damit Sie stets ein einsatzbereites Gerät haben, sind folgende
Hinweise zu beachten:
1. Das Gerät niemals nass im Behälter aufbewahren.
2. Genauigkeit vor jedem Einsatz überprüfen, da wir keine Haftung
für Dejustierung übernehmen können.
3. Hinweise zur Behandlung des Akkus beachten.
4. Laser-Austritt-Fenster und Sensor-Fenster des Empfängers
(Option) schonend behandeln.

6
Tastaturbelegung / Display
A
X/Y-
Achs-
Neigung
Störung
Scan
Neigung
Ausblenden
Neigung
X/Y-Achse
Linksdrehung
Schrittbetrieb,
Ziffern-u.Vor-
zeichenwahl
Neigung
Fluchten
Rechtsdrehung
Schrittbetrieb,
Ziffernwahl
Ein/Aus,
manueller
Modus
Windy
Drehzahloder
Scanbeenden
Laseraustritt - Rotation
Ladebuchse
Manueller
Modus
Nivellier-
anzeige
Endanschlag,
Lageänderung
Batterie-
anzeige
Akkufach
Optisches Visier
Produktinfos (Rückseite)
Via QR-Code u.a.
Gebrauchsanleitung

7
1. Horizontalbetrieb
Stativ ausrichten und VISION mit Stativschraube fest
anziehen. Die Ausrichtgenauigkeit beeinflusst die Größe
des Neigungsbereichs. Mit Ein/Aus-Taste das Gerät
einschalten.
Es blinkt die Nivellieranzeige im beleuchteten Display.
Falls der Stativkopf stärker als 5° geneigt ist, wird dies
nach kurzer Zeit durch schnelles Blinken des Laser-
strahls und des Alarm-Symbols angezeigt.
In diesem Fall das Gerät ausschalten und Stativ sorgfäl-
tiger ausrichten.
Nachdem der Horizontiervorgang beendet ist, beginnt
der Laserstrahl zu rotieren.
2. Vertikalbetrieb / Modus Fluchten
Laser so aufstellen bzw. auf dem Stativ befestigen,
dass die Tastatur nach oben zeigt. Mit der hinteren 5/8“
–Mutter ggf. auf dem Stativ anschrauben. Laser mit der
Ein-/Aus-Taste einschalten. Weitere Informationen sie-
he unter Punkt 1.
Zum Fluchten die Pfeiltasten drücken und damit den
Laserstrahl ausrichten. Wird die Pfeiltaste gedrückt ge-
halten, beschleunigt sich die Bewegung des Laser-
strahls.
Wird beim Ausrichten der Verfahrweg überschritten,
wird dies durch die veränderte Balkenanordnung, ein
schnell blinkendes Warnsymbol und den schnell blin-
kenden Laserstrahl angezeigt.
Die Endanschläge können über die Pfeiltasten wieder
frei gefahren werden.
_ _ _
_ - _
- _ -

8
3. Rotationsgeschwindigkeit
Die Rotationsgeschwindigkeit lässt sich in 4 Stufen re-
gulieren: 0, 200, 600 und 800 U/min. Nach zweimali-
gem Drücken der Rotationstaste hält der Laser an
(Drehzahl 0). Durch weiteres Drücken der Taste wird
die Rotationsgeschwindigkeit jeweils erhöht.
Im Stillstand kann der Laserpunkt mit den Tasten
Links-/Rechtsdrehung bewegt werden. Wird eine der
Tasten gedrückt gehalten, beschleunigt sich die Bewe-
gung des Laserpunktes.
4. Neigung
Der Laser kann –bei guter Stativausrichtung –in 2
Achsen von -10% bis +10% geneigt werden
Dazu den Laser zunächst mit dem optischem Visier
exakt auf Zielpunkt ausrichten und dann die Nei-
gungswerte wie folgt eingeben:
1-ter Tastendruck: Neigungsbetrieb wird aktiviert. Ge-
speicherte Neigungswerte der letzten Anwendung
werden angezeigt und automatisch angefahren.
2-ter Tastendruck: X, Neigungsanzeige und 1 Ziffer
Neigungswert blinken im Display.
Neigungswert mit den Pfeiltasten einstellen. Die jeweils
blinkende Ziffer kann verändert werden.
Zur nächsten Stelle gelangt man mit den Tasten Links-
/Rechtsdrehung. Für Änderung des Vorzeichens (±)
die linke Taste verwenden. Plus wird nicht angezeigt.
Bei lang anhaltendem Drücken der Pfeiltasten verän-
dert sich der Wert mit zunehmender Beschleunigung.
Durch gleichzeitiges Drücken der Pfeiltasten wird die
Anzeige auf 0 zurückgesetzt.

9

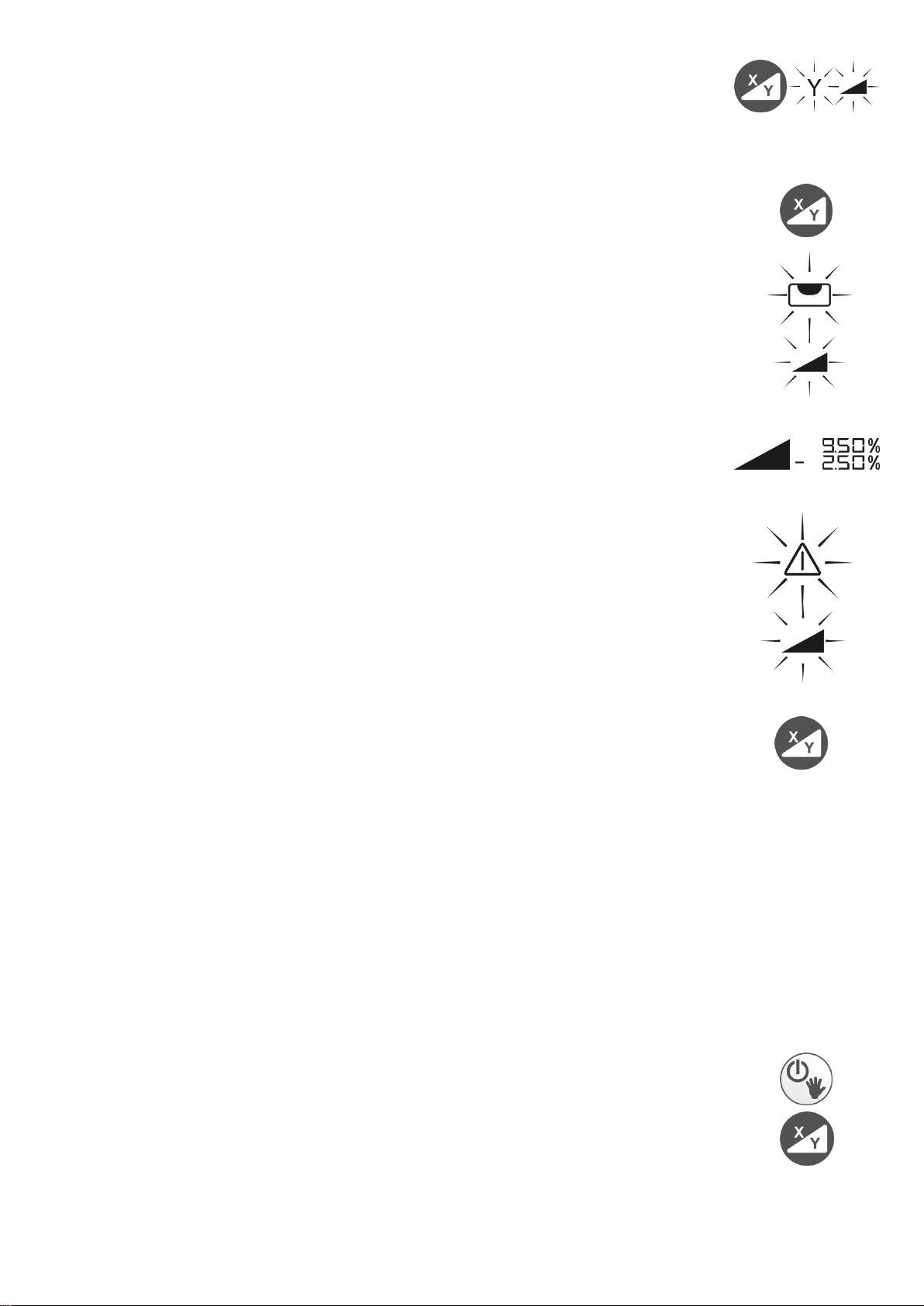

3-ter Tastendruck: Y, Neigungsanzeige und 1. Ziffer
Neigungswert blinken im Display.
Neigung der Y-Achse kann jetzt sinngemäß wie bei der
X-Achse eingestellt werden.
4-ter Tastendruck: Bestätigung der Eingabe
Danach beginnt zunächst eine erneute Nivellierung, an-
gezeigt durch die blinkende Nivellieranzeige im Display.
Anschließend werden die eingegebenen Neigungswerte
angefahren. Während dieses Vorgangs blinkt das Nei-
gungssymbol.
Sind die Werte erreicht, werden die Neigungswerte und
das Neigungssymbol dauerhaft angezeigt.
Falls sich das Gerät durch äußere Einwirkungen wie Er-
schütterungen oder starke Temperaturunterschiede in
seiner Lage verändert, wird der Rotationsbetrieb auto-
matisch unterbrochen. Dadurch werden Fehlmessungen
vermieden. Der Laserstrahl, das Neigungssymbol und
die Warnanzeige im Display blinken schnell.
Durch erneutes Drücken der Neigungstaste kann der
Neigungsbetrieb wieder aktiviert werden, das Gerät ni-
velliert wieder ein und die gespeicherten Neigungswerte
werden neu angefahren.
Achtung: Es kann sich die Aufstellposition des La-
sers verändert haben und damit ggf. die Höhe und
die Richtung. Zur Sicherheit deshalb das Gerät aus
–und wieder einschalten und neu einregeln lassen.
5. Neigung im Vertikalbetrieb
Vermessungsaufgaben mit Neigung sind auch im Verti-
kalbetrieb möglich. Dazu Gerät vertikal aufstellen.
Einschalten und X/Y-Taste drücken.
Weitere Vorgehensweise sinngemäß wie unter Pkt. 4
beschrieben. Neigung nur in Y-Achse möglich.

10
X
Y
6. Neigung im manuellen Modus
Um beispielsweise größere Neigungen unter Zuhilfe-
nahme eines Winkeltisches einstellen zu können, oder
um bauseits vorgegebene Neigungen aufzunehmen,
muss die Automatik des Gerätes ausgeschaltet werden.
Dies geschieht durch langen Tastendruck der Ein-/Aus-
Taste (ca. 5 Sek). Diese Funktion ist auch im Vertikal-
betrieb verfügbar. Hinweis im Display durch blinkende
Hand.
Nun zunächst Laser mit Zielfernrohr oder optischem Vi-
sier exakt auf Zielpunkt ausrichten und dann die Nei-
gung eingeben:
1-ter Tastendruck: Neigungssymbol und X werden im
Display angezeigt.
Mit den Pfeiltasten die Neigung eingeben.
2-ter Tastendruck: X- Symbol verschwindet und Nei-
gungssymbol sowie Y werden im Display angezeigt.
Mit den Pfeiltasten die Neigung für Y eingeben.
Bei MINUS-Neigungen (Pfeil unten drücken) wird ein (-)
Minus im Display angezeigt. Bei oberer Pfeiltaste (Plus)
gibt es keine entsprechende Anzeige im Display.
Achtung: Im manuellen Modus keine automatische
Selbstnivellierung und keine Abschaltung des La-
sers!

11
7. Ausblend - Modus
Im Ausblendmodus kann der Laseraustritt auf eine be-
stimmte Größe und Position gebracht werden. Dies ist
nur bei rotierendem Laserstrahl möglich.
Durch 1x Drücken wird die kleinste Ausblendmöglichkeit
aktiviert, durch weiteres Drücken vergrößert sich der
Ausblendbereich. Mit dem 4 - ten Tastendruck wird der
Ausblendmodus wieder verlassen.
Der ausgeblendete Bereich wird im Display dunkel dar-
gestellt. In dem hellen Bereich ist der Laserstrahl wei-
terhin sichtbar.
Mit den Tasten Links-/Rechtsdrehung kann der Aus-
blendbereich in die gewünschte Richtung gedreht wer-
den.
8. Scan-Modus
Durch Drücken der Scan-Taste gelangt man in den
Scan-Modus, mit der kleinsten Einstellung von 10°.
Durch weiteres Drücken der Taste können 5 verschie-
dene Größen einer Laserlinie erzeugt werden (10°, 20°,
40°, 60°, 80°); diese werden im Display angezeigt.
Mit den Tasten Links-/Rechtsdrehung kann man die La-
serlinie entsprechend verfahren. Wird eine Taste ge-
drückt gehalten, beschleunigt sich die Bewegung der
Laserlinie.
Beim Verlassen des Scanmodus mit der Rotationstaste
wird die letzte Position des Rotorkopfes gespeichert.
Wird also zu einem späteren Zeitpunkt erneut der
Scanmodus gewählt, fährt die Laserlinie an diese Posi-
tion.

12
9. Einstellung der Nivellier-
Empfindlichkeit (Windy)
Falls während der Arbeit durch Wind, Bodenschwingun-
gen oder leichte Stöße die Rotation immer wieder un-
terbrochen wird, weil das Gerät nachregeln muss, be-
steht die Möglichkeit, über die Windy-Funktion hier Ab-
hilfe zu schaffen.
Durch Drücken der Windy –Taste, wird die Nivellier-
empfindlichkeit des Instrumentes etwas herabgesetzt.
Die Windy –Taste ist im Neigungsmodus gesperrt.
10. TILT-Funktion
Bei größeren Veränderungen der Aufstellposition (z. B.
versehentliches Verstellen des Stativbeins), sorgt eine
sogenannte TILT-Funktion dafür, dass sich das Gerät
abschaltet und dies durch schnelles Blinken des Laser-
strahls und des Warndreiecks meldet.
Anschließend muss das Gerät neu gestartet werden

13
11. Stromversorgung – Laser
Die Kapazitätsanzeige des Akkus zeigt den Zustand des
Akkus in 4 Stufen an.
Wenn die 3 Balken in der Anzeige leer sind und der äu-
ßere Rahmen blinkt, ist die Kapazität erschöpft und der
Akku muss geladen werden. Wird dies nicht beachtet,
schaltet das Gerät nach einiger Zeit automatisch ab.
Während des Ladevorgangs blinken die 3 Balken auf-
steigend. Wenn der Akku voll ist, werden alle Balken an-
gezeigt.
Nachladen des Akkus bei Raumtemperatur nur mit
THEIS Standard-Netzgerät über die Ladebuchse unter-
halb des Lasers. Das Laden unter +5°C kann zu einem
Defekt der Akkus führen.
Ein Nachladen ist auch während des Betriebs möglich.
Ein Überladen ist nicht möglich.
Ladegerät nur in trockenen Räumen einsetzen!
Die eingesetzten Akkus mit Eneloop™-Technologie
bieten den Vorteil einer geringen Selbstentladung.
Somit ist ein Nachladen der Akkus bei Nichtbenut-
zung des Gerätes frühestens alle 6 Monate nötig.
Im Akkufach können auch normale Alkaline Mono-
Zellen verwendet werden. Diese dürfen auf keinen Fall
geladen werden. Falls dies doch versehentlich ge-
schieht, blinkt Batteriesymbol.
Achtung: Auf richtige Polung achten. Symbole ±
sind im Batteriefach am Boden angebracht. Entsor-
gungshinweise Pkt. 24 beachten.
Achtung: Da die Batteriepole und - kontakte über die Zeit
verschmutzen können und es dadurch Kontaktprobleme
geben kann, ist eine regelmäßige Überprüfung und ggf. eine
Reinigung mit einem weichem Tuch und Reinigungsmittel
(Spiritus, Alkohol) nötig.

14
12. Funk-Fernbedienung FB-V (Option)
Die Funk-Fernbedienung ist bidirektional konzipiert. Alle Infor-
mationen die im Display des Lasers angezeigt werden, finden
sich auch im beleuchteten Display der Fernbedienung wieder.
Die Tastensymbole auf dem Bedienfeld, entsprechen den Tas-
ten auf der Lasertastatur. Die Betriebsart MANUELL fehlt,
um eine versehentliche Eingabe dieser Funktion zu unterbin-
den.
Die FB-3 durch Drücken einer beliebigen Taste einschalten. Die
Die FB-V durch Drücken einer beliebigen Taste einschalten.
Die Fernbedienung sucht sich automatisch einen passenden
Kanal, um auszuschließen, dass es zu Störungen mit anderen
Geräten kommt.
Im Display finden sich die gleichen Angaben wieder wie auf dem
Display des dazugehörigen Lasers. Ist dies nicht der Fall und
wird stattdessen ein Antennensymbol angezeigt, kann dies fol-
gende Gründe haben:
- Der Laser ist nicht eingeschaltet
- Der Radiokanal ist nicht korrekt eingestellt
- Die Fernbedienung befindet sich außer Reichweite zum Laser.
Durch gleichzeitiges Drücken der beiden Pfeiltasten kann der Laser
ausgeschaltet werden. Die FB-V schaltet sich nach 1 Minute selbst-
ständig aus.

15
Ist die Standby-/ Sleep-Funktion am Laser aktiviert, um die Akkuka-
pazität zu schonen (siehe Kapitel 17), lässt sich durch gleichzeiti-
ges Drücken der beiden Pfeiltasten an der FB-V, der Laser in den
Standby versetzen. Mit einer beliebigen Taste an der FB-V kann
der Standby-Modus beendet werden und das Gerät kehrt in den
Normalbetrieb zurück, wie nach dem erneuten Einschalten des Ge-
rätes. Die maximale Standby-Zeit lässt sich im Info-Menü einstellen
(siehe Kapitel 17). Wird die Standby-Zeit überschritten schaltet sich
der Laser aus.
Die Stromversorgung erfolgt über zwei Alkaline Mikro AAA Batte-
rien. Die Betriebsdauer beträgt ca. 60 Stunden.
Das Batterie-Symbol zeigt den Batteriezustand der FB-V an.
Zum Wechsel der Batterien Deckel auf der Rückseite öffnen und
Austausch vornehmen. Auf richtige Polung achten. Entsorgungs-
hinweise siehe Pkt. 24.

16
13. Empfänger TE 90 ALIGN
13.1 Tastaturbelegung
LED Richtungsanzeige
LED Zentrum
Sensorfenster
LED Richtungsanzeige
Röhrenlibelle
Taste An / Aus
Taste akustisches Signal /
Menü: Eingabetaste
Magnet
Display
(auch Rückseite)
Kerbe Zentrum
Taste:
Kurz: Align Ein/Aus
Lang: LEDs Ein/Aus
Menü: Pfeiltaste oben
Taste:
Kurz: Anzeigegenauigkeit
Lang: Referenzmarke
ALIGN Horiz.: X - Achse
Menü: Pfeiltasten unten
Befestigungsklammer
Anzeigegenauigkeit
Batterieanzeige
Anzeige akustisches Signal
Pfeil für Bewegungsrichtung
Zentrum Balken
Pfeil für Bewegungsrichtung
Numerische - / Textanzeige
Batteriefach (Rückseite)
Gerätesymbol:
Mit Laser verbunden

17
13.2 Standardbetrieb
Ein- und Ausschalten des Gerätes
Drücken Sie die Taste An / Aus
Anpassen der Lautstärke
Durch langes Drücken der Taste akustisches Signal kann die Laut-
stärke angepasst werden: Leise / Laut / Aus
Laut: Lautsprecher-Symbol wird dauerhaft angezeigt; Anzeige
“Hi” für eine Sekunde
Leise: Lautsprecher-Symbol wird dauerhaft angezeigt; Anzeige
“Low” für eine Sekunde
Aus: Lautsprecher-Symbol wird nicht angezeigt;
Anzeige “OFF” für eine Sekunde
Einstellen der Anzeigengenauigkeit
Einmal die Taste Anzeigegenauigkeit drücken, um die aktuelle Ein-
stellung auf dem Display zu sehen. Drücken Sie, solange der Wert
angezeigt wird (innerhalb einer Sekunde), erneut, um die Genauig-
keit zu ändern. Drücken Sie so oft, bis die gewünschte Einstellung
erscheint.
mm
cm
Zoll
Zoll/Bruch
Display
Sehr fein
0.5
0.05
0.02
-
blinkend
Fein
1.0
0.1
0.05
1/8
dauerhaft
Mittel
2.0
0.2
0.1
1/4
dauerhaft
Grob
5.0
0.5
0.2
1/2
dauerhaft
Sehr grob
10.0
1.0
0.5
-
blinkend
Tabelle 1: Genauigkeit
LEDs aktivieren / deaktivieren
Die Taste LED –Anzeige drücken, um die LED-Anzeige zu ändern.
Ist die Option aktiv, werden die Messwerte, zusätzlich zur Display-
anzeige, auch über die LEDs angezeigt.

18
Benutzerdefinierte Sollhöhe
Sie können, innerhalb von -10 und +40 mm um die Zentrumskerbe,
eine beliebige Sollhöhe (Nullpunkt festlegen). Dazu halten Sie wäh-
rend des Laserempfangs die Taste Anzeigegenauigkeit für zwei
Sekunden gedrückt. Bei Erfolg hören Sie einen Bestätigungston
und ein asymmetrisches Pfeil-Symbol erscheint im Display. Befin-
det sich der Laserstrahl außerhalb des erlaubten Bereiches, ist ein
Fehlerton zu hören und das Display zeigt den Fehler E30. Um die
Sollhöhe zurückzusetzen, halten Sie die Taste Anzeigegenauigkeit,
während kein Laserempfang besteht, für zwei Sekunden gedrückt.
Beim Ausschalten des Gerätes wird die Sollhöhe automatisch zu-
rückgesetzt.
Benutzung des Menüs
Mit der Menüfunktion können verschiedene Einstellungen geändert
werden. Für die meisten Anwendungen sind die Standardeinstel-
lungen die beste Wahl. Wir empfehlen, die Einstellungen nur für
spezielle Anwendungen zu ändern.
Drücken Sie die Taste akustisches Signal / Eingabetaste mehr
als zwei Sekunden, um in das Menü zu gelangen.
Menüeinträge (z. B. SEn) werden dauerhaft dargestellt und kön-
nen mit den Menü-Pfeiltasten durchgeblättert werden.
Menüeinträge werden durch Drücken der Taste akustisches Sig-
nal / Eingabetaste ausgewählt.
Optionen (z. B. On) werden blinkend dargestellt und können mit
den Menü-Pfeiltasten geändert werden.
Verlassen Sie das Menü durch Drücken der Taste An / Aus.
Menüeinträge:
SEn - Empfindlichkeit: Hoch (Hi) / Niedrig (Low)
Standard: Hoch. Bei Problemen mit Störungen wie z.B. Leuchtstoff-
röhren und Blitzlichtern kann es helfen, die Einstellung auf Niedrig
zu setzen.
AvG - Mittelung: Hoch (Hi) / Niedrig (Low)
Standard: Niedrig. Setzen Sie die Einstellung auf Hoch, wenn sie
stabilere Werte unter schwierigen atmosphärischen Bedingungen
benötigen.

19
Unt - Maßeinheit: mm / cm / Zoll (in) / Zoll in Brüchen (f.in)
Standard: mm. Wählen Sie die gewünschte Maßeinheit aus.
o.o.b - Verlust des Laserstrahls: An (On) / Aus (OFF)
Standard: Aus. Schaltet die Anzeige für den Verlust des Laser-
strahls an und aus. Eine Pfeilsequenz zeigt an, dass der Laser den
Empfangsbereich verlassen hat. Der Pfeil gibt an, in welche Rich-
tung das Gerät bewegt werden muss, um den Laserstrahl wiederzu-
finden.
Inf - Geräteinformationen
Hier finden Sie Informationen über die Gerätesoftware (Fw), den
Gerätetyp (dc) und die Seriennummer (Sn).
ALG –Empfängerausrichtung bei ALIGN - Funktion
Standard: "Hor" "UP" / "Ver" "UP". Einstellungen “UP” und
“dwn” möglich.
Einstellung „UP“ horizontal: Schrift „THEIS“in Logo aufrecht lesbar
Einstellung „UP“ vertikal: Schrift „TE 90 ALIGN“ aufrecht lesbar
HINWEIS: Alle Menüeinstellungen werden beim Ausschalten
des Empfängers gespeichert.
13.3 Stromversorgung –Empfänger
Wenn die Batterieanzeige auf dem Display erscheint, sollte die Bat-
terie (1xAA) gewechselt werden, da sonst die Reichweite einge-
schränkt sein kann.
Dazu das Batteriefach öffnen und den Austausch vornehmen.
Alte Batterie sachgemäß entsorgen (siehe Pkt. 24) und bei neuer
Batterie auf richtige Polung achten (siehe Symbole).

20
14. ALIGN – Funktion
14.1 ALIGN –Horizontal
14.1.1 Aufbau / Ablauf
Abbildung 1: Aufbau ALIGN - Horizontal
Mit dem Laser-System Vision 2N ALIGN und dem Empfänger TE
90 ALIGN, können 2 Neigungen automatisch in der X- und Y - Ach-
se eingestellt werden.
Zunächst, wie unter Kapitel 4 beschrieben, den Stativkopf gut hori-
zontal ausrichten und den Laser in Y-Richtung auf den ersten Ziel-
punkt M2 fluchtend einstellen (Abbildung 1). Wenn die ermittelten
Neigungswerte möglichst genau werden sollen, ist das Zielfernrohr
(Option) zu verwenden.
Danach die Lasermesslatte mit Empfänger in möglichst geringer
Entfernung zum Laser aufstellen (Abbildung 1: M1 Referenzhöhe)
und beide Geräte wie in den Kapiteln 1 und 13.2 beschrieben, ein-
schalten und Empfängerzentrum auf Laserstrahlhöhe bringen.
Dieses Maß dient für die gesamte Messung als Referenzhöhe
und darf nicht mehr verändert werden!
Empfänger / Lasermesslatte am Zielpunkt M2 aufstellen und die
erste Neigung in der Y-Achse aufnehmen. (Siehe Abbildung 1)
