Tintometer Lovibond MD100 User manual

www.lovibond.com
Lovibond®Water Testing
Tintometer®Group
Härte, gesamt • Hardness, total
Photometer-System MD100
DE
GB
FR
IT
ES
Bedienungsanleitung
Seite 3–15
Instruction Manual
Page 17–29
Mode d‘emploi
Page 31–43
Istruzioni d‘uso
Pagina 45–57
Instrucciones
Página 59–71

CE-Konformitätserklärung / Declaration of CE-Conformity
Déclaration de conformité CE / Dichiarazione di conformità CE /
CE-Declaración de conformidad
———————————————————————————————————————
Hersteller / manufacturer / fabricant / produttore / fabricante:
Tintometer GmbH / Schleefstraße 8-12 / 44287 Dortmund / Deutschland
———————————————————————————————————————
Produktname / Product name / Nom du fabricant / Nome del prodotto / Nombre del
productor: Lovibond®MD100
———————————————————————————————————————
EG-Konformitätserklärung gemäß RICHTLINIE 2004/108/EG DES
EUROPÄISCHEN PARLAMENTS UND DES RATES vom 15. Dezember
2004. Der Hersteller erklärt, dass dieses Produkt die Anforderungen der
folgenden Produktfamiliennorm erfüllt:
Declaration of EC-Conformity according to DIRECTIVE 2004/108/EG OF THE
EUROPEAN PARLIAMENT AND OF THE COUNCIL of 2004, December the 15th.
The manufacturer declares that this product meets the requirements of the
following product family standard:
Déclaration de conformité CE conformément à la DIRECTIVE 2004/108/CE DU
PARLEMENT EUROPÉEN ET DU CONSEIL du 15 décembre 2004. La fabricant
déclare que le produit est conforme aux exigences de la norme de famille de
produits suivante :
Dichiarazione di conformità CE in conformità alla DIRETTIVA 2004/108/CE DEL
PARLAMENTO EUROPEO E DEL CONSIGLIO del 15 dicembre 2004. Il produttore
dichiara che il seguente prodotto soddisfa i requisiti della seguente norma per
famiglia di prodotti:
CE - Declaración de conformidad conforme a la NORMA 2004/108/CE
DEL PARLAMENTO Y DEL CONSEJO EUROPEO del 15 de diciembre de 2004.
El fabricante declara, que este producto cumple con las exigencias de la
siguiente norma correspondiente a la familia de productos:
———————————————————————————————————————
DIN EN 61326-1:2006
———————————————————————————————————————
Gemäß den grundlegenden Prüfanforderungen für die Störfestigkeit (Tabelle 1) /
Störaussendungen gemäß den Anforderungen für Geräte der Klasse B
Basic immunity test requirements (Table1) / Emission according to the
requirements for class B equipment
Conformément aux exigences fondamentales relatives aux essais d'immunité
(tableau 1) / Émissions parasites conformément aux exigences applicables aux
appareils de la classe B
Conforme ai requisiti relativi al test di resistenza alle interferenze (Tabella 1) /
Emissione in conformità ai requisiti per i dispositivi della classe B
De acuerdo a los requisitos básicos de verificación para la resistencia a
interferencias (tabla 1) / Emisión de interferencias conforme a las exigencias para
aparatos de clase B
Dortmund, 01. Juli 2010
Cay-Peter Voss, Geschäftsführer
DE
GB
FR
IT
ES
DE
GB
FR
IT
ES

3
MD100_1c 03/2013
DE Inhaltsverzeichnis
ACHTUNG
Die angegebenen Toleranzen/Messgenauigkeiten gelten nur für die Benutzung der
Geräte in elektromagnetisch beherrschbarer Umgebung gemäß DIN EN 61326.
Insbesondere dürfen keine Funktelefone und Funkgeräte
in der Nähe des Gerätes betrieben werden.
Allgemeine Hinweise• ................................................4
HinweisezurArbeitstechnik ............................................4
Hinweise zu den Methoden.............................................4
Batteriewechsel......................................................5
Funktionsbeschreibung• ..............................................6
Inbetriebnahme......................................................6
Hintergrundbeleuchtung...............................................7
AuslesenvongespeichertenDaten .......................................7
Countdown ........................................................7
Methoden• .........................................................8
Härte, gesamt 2 - 50 mg/l, mit Tablette ....................................8
Härte, gesamt 20 - 500 mg/l, mit Tablette ..................................9
Menü-Optionen• ...................................................10
Menü-Wahl........................................................10
AuslesenvongespeichertenDaten ......................................10
ÜbertragenvongespeichertenDaten ....................................10
Einstellen von Datum und Zeit..........................................11
Justierung• ........................................................11
Anwenderjustierung.................................................11
RückkehrzurFabrikationsjustierung .....................................13
Technische Daten• ..................................................14
Bedienerhinweise...................................................15
Fehlermeldungen ...................................................15

4MD100_1c 03/2013
Hinweise zur Arbeitstechnik
Küvetten, Deckel und Rührstab müssen1. nach jeder Analyse gründlich gereinigt werden,
um Verschleppungsfehler zu verhindern. Schon geringe Rückstände an Reagenzien führen
zu Fehlmessungen.
Die Außenwände der Küvetten müssen sauber und trocken sein, bevor die Analyse2.
durchgeführt wird. Fingerabdrücke oder Wassertropfen auf den Lichtdurchtrittsflächen
der Küvetten führen zu Fehlmessungen.
Nullabgleich und Test müssen mit derselben Küvette durchgeführt werden, da die Küvetten3.
untereinander geringe Toleranzen aufweisen können.
Die Küvette muss für den Nullabgleich und den Test immer so in den Messschacht gestellt4.
werden, dass die Graduierung mit dem weißen Dreieck zur Gehäusemarkierung zeigt.
Nullabgleich und Test müssen mit geschlossenem Küvettendeckel erfolgen.5.
Der Küvettendeckel muss mit einem Dichtring versehen sein.
Bläschenbildung an den Innenwänden der Küvette führt zu Fehlmessungen. In diesem6.
Fall wird die Küvette mit dem Küvettendeckel verschlossen und die Bläschen durch
Umschwenken gelöst, bevor der Test durchgeführt wird.
Das Eindringen von Wasser in den Messschacht muss vermieden werden, weil dies zu7.
fehlerhaften Messergebnissen führen kann.
Verschmutzungen im transparenten Messschacht führen zu Fehlmessungen. Die Licht-8.
durchtrittsflächen des transparenten Messschachtes sind in regelmäßigen Abständen
zu überprüfen und ggf. zu reinigen. Für die Reinigung eignen sich Feuchttücher und
Wattestäbchen.
Größere Temperaturunterschiede zwischen Photometer und Umgebung können zu Fehl-9.
messungen führen, z.B. durch die Bildung von Kondenswasser im Messschacht und an
der Küvette.
Das Gerät bei Betrieb vor direkter Sonneneinstrahlung schützen.10.
Die Reagenztabletten müssen direkt aus der Folie in die Wasserprobe gegeben werden,11.
ohne sie mit den Fingern zu berühren.
Hinweise zu den Methoden
Anwendungsmöglichkeiten, Analysenvorschrift und Matrixeffekte der Methoden beachten• .
Reagenzien sind für die chemische Anlayse bestimmt und dürfen nicht in die Hände von•
Kindern gelangen.
Reagenzlösungen ordnungsgemäß entsorgen.•
Sicherheitsdatenblätter bei Bedarf anfordern.•
(Internet: www.lovibond.com)
DE Allgemeine Hinweise

5
MD100_1c 03/2013
Richtiges Befüllen der Küvette:
DE Allgemeine Hinweise
Positionierung der Küvette (Ø 24 mm):
Batteriewechsel:
AAA/LR 03
AAA/LR 03
AAA/LR03
AAA/LR 03
(D) Batterien
(E) Dichtring
(C) Einkerbung
(F) Gerät Rückseite
(B) Batterie-
fachdeckel
(A) Schrauben
ACHTUNG:
Um eine vollständige Dichtigkeit des Photometers gewährleisten zu können, muss
der Dichtring (E) eingelegt und der Batteriefachdeckel (B) verschraubt sein.
Wenn die Batterien für mehr als 1 Minute aus dem Gerät entfernt werden, erscheint bei
erneuter Spannungsversorgung (Einlegen der neuen Batterien) automatisch das Datum-
Uhrzeit-Programm beim Einschalten des Gerätes.

6MD100_1c 03/2013
Inbetriebnahme
Gerät mit der Taste [ON/OFF] einschalten.
In der Anzeige erscheint:
Analyse mit der Taste [MODE] wählen.
Scroll Memory (SM)
Bei Multiparameter-Geräten ist die Reihenfolge der verschiedenen Me-
thoden festgelegt. Nach dem Einschalten des Gerätes wird automatisch
die Methode angezeigt, die zuletzt vor Ausschalten des Gerätes gewählt
worden war. Dadurch wird ein schnellerer Zugriff auf favorisierte Metho-
den ermöglicht.
In der Anzeige erscheint:
Saubere Küvette bis zur 10-ml-Marke mit der Wasserprobe auffüllen,
mit dem Küvettendeckel verschließen und im Messschacht positi-
onieren.
Die Taste [ZERO/TEST] drücken.
Das Methodensymbol blinkt ca. 8 Sekunden.
In der Anzeige erscheint:
Nach Beendigung des Nullabgleichs Küvette aus dem Messschacht
nehmen. Durch Zugabe der Reagenzien entwickelt sich die charak-
teristische Färbung.
Küvette wieder verschließen und im Messschacht positionieren.
Die Taste [ZERO/TEST] drücken.
(zu Countdown/Reaktionszeit siehe Seite 7)
Das Methodensymbol blinkt ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis.
Das Ergebnis wird automatisch abgespeichert.
Wiederholung der Analyse:
Die Taste [ZERO/TEST] erneut drücken.
Neuer Nullabgleich:
Die Taste [ZERO/TEST] für 2 Sekunden drücken.
DE Funktionsbeschreibung
METHODE
METHODE
METHODE
0.0.0
ERGEBNIS
On
Off
Mode
Zero
Test
Zero
Test
METHODE
Zero
Test
Zero
Test

7
MD100_1c 03/2013
Hintergrundbeleuchtung der Anzeige
Die Taste [!] drücken, um die Hintergrundbeleuchtung der Anzeige
ein- oder auszuschalten. Während des Messvorgangs schaltet sich die
Hintergrundbeleuchtung automatisch aus.
Auslesen von gespeicherten Daten
Bei eingeschaltetem Gerät die Taste [!] länger als 4 Sekunden gedrückt
halten, um direkt in das Speichermenü zu gelangen.
!
!
!
DE Funktionsbeschreibung
Countdown / Reaktionszeit
Bei Methoden mit Reaktionszeit kann optional eine Countdown-
Funktion zugeschaltet werden:
Die Taste [!] drücken und gedrückt halten.
Die Taste [ZERO/TEST] drücken.
Die Taste [!] loslassen; der Countdown startet.
Nach Ablauf des Countdowns erfolgt automatisch die Messung.
Der laufende Countdown kann durch Drücken der Taste [ZERO/TEST]
beendet werden. Die Messung erfolgt sofort.
Achtung:
Nicht eingehaltene Reaktionszeiten können zu fehlerhaften
Messergebnissen führen.
Zero
Test

8MD100_1c 03/2013
DE Methoden
Härte, gesamt mit Tablette
2 – 50 mg/l
In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich
durchführen (siehe „Inbetriebnahme“).
In die 10-ml-Probe eine HARDCHECK P Tablette direkt aus der Folie
zugeben und mit einem sauberen Rührstab zerdrücken.
Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt
durch Umschwenken mischen, bis sich die Tablette gelöst hat.
Die Küvette in den Messschacht stellen. Positionierung .
5 Minuten Reaktionszeit abwarten.
(Countdown zuschaltbar, siehe Seite 7)
Das Methodensymbol blinkt für ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis als CaCO3.
Messtoleranzen: ± 5 mg/l
0.0.0
ERGEBNIS
!Zero
Test
tH 1
tH 1
Anmerkungen:
Stark alkalische oder saure Wässer sollten vor der Analyse in einen pH-Bereich zwischen1.
4 und 10 gebracht werden (mit 1 mol/l Salzsäure bzw. 1 mol/l Natronlauge).
Umrechnungstabelle:2.
mg/l CaCO3°dH °fH °eH
1 mg/l CaCO3---- 0,056 0,10 0,07
1 °dH 17,8 ---- 1,78 1,25
1 °fH 10,0 0,56 ---- 0,70
1 °eH 14,3 0,80 1,43 ----

9
MD100_1c 03/2013
DE Methoden
Härte, gesamt mit Tablette
20 – 500 mg/l
In eine saubere 24-mm-Küvette 1 ml Probe und 9 ml VE-Wasser
geben. Die Küvette mit dem Küvettendeckel fest verschließen .
Die Küvette in den Messschacht stellen. Positionierung .
Taste [ZERO/TEST] drücken.
Das Methodensymbol blinkt für ca. 8 Sekunden.
In der Anzeige erscheint:
In die 10-ml-Probe eine HARDCHECK P Tablette direkt aus der Folie
zugeben und mit einem sauberen Rührstab zerdrücken.
Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt
durch Umschwenken mischen, bis sich die Tablette gelöst hat.
Die Küvette in den Messschacht stellen. Positionierung .
5 Minuten Reaktionszeit abwarten.
(Countdown zuschaltbar, siehe Seite 7)
Das Methodensymbol blinkt für ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis als CaCO3.
Messtoleranzen: ± 50 mg/l
0.0.0
ERGEBNIS
!Zero
Test
Anmerkungen:
Stark alkalische oder saure Wässer sollten vor der Analyse in einen pH-Bereich zwischen1.
4 und 10 gebracht werden (mit 1 mol/l Salzsäure bzw. 1 mol/l Natronlauge).
Umrechnungstabelle:2.
mg/l CaCO3°dH °fH °eH
1 mg/l CaCO3---- 0,056 0,10 0,07
1 °dH 17,8 ---- 1,78 1,25
1 °fH 10,0 0,56 ---- 0,70
1 °eH 14,3 0,80 1,43 ----
tH 2
tH 2
Zero
Test
tH 2

10 MD100_1c 03/2013
Menü-Wahl
Die Taste [MODE] drücken und gedrückt halten.
Das Gerät mit Taste [ON/OFF] einschalten.
3 Dezimalpunkte erscheinen im Display, Taste [MODE] loslassen.
Die [!]-Taste ermöglicht die Auswahl der folgenden Menüpunkte:
1diS Auslesen gespeicherter Daten
1Prt Drucken gespeicherter Daten
2
3Einstellung von Datum und Uhrzeit
4Anwenderjustierung
Der ausgewählte Menüpunkt wird durch einen Pfeil im Display an-
gezeigt.
1diS – Auslesen von gespeicherten Daten
Nach Bestätigen der Auswahl mit der [MODE]-Taste werden die letzten
16 Messungen in folgendem Format angezeigt (Zeile für Zeile in
automatischer Abfolge, 3 Sekunden pro Zeile, bis zur Anzeige des
Ergebnisses):
lfd. Nummer n xx (xx: 16...1)
Jahr YYYY (z.B. 2010)
Datum MM.dd (MonatMonat.TagTag)
Zeit hh:mm (StundeStunde:MinuteMinute)
Methode Methodensymbol
Ergebnis x,xx
Durch Drücken der [ZERO/TEST]-Taste wird die automatische Anzeige
des gewählten Datensatzes wiederholt.
Durch Drücken der [MODE]-Taste kann durch alle gespeicherten
Datensätze gescrollt werden.
Durch Drücken der Taste [!] das Menü verlassen.
1Prt – Übertragen von gespeicherten Daten
(an Drucker oder PC)
ACHTUNG: Zur Übertragung der gespeicherten Daten an einen Drucker
oder PC wird ein optional erhältliches Infrarotdatenübertragungsmodul
(IRiM) benötigt.
Das IRiM und die Peripheriegeräte müssen betriebsbereit sein. Durch
Drücken der [MODE]-Taste wird die Übertragung gestartet; das Gerät
zeigt für ca. 1 Sekunde „PrtG“ (Printing). Im Anschluss wird die Nummer
des ersten Datensatzes angezeigt und die Daten übertragen. Nachein-
ander werden sämtliche gespeicherten Datensätze übertragen. Nach
Beendigung schaltet das Gerät in den Messmodus.
Der Druckvorgang kann durch Drücken der Taste [On/Off] abgebrochen
werden. Das Gerät schaltet sich aus.
On
Off
On
Off
Mode
!
!
Time Cal
Store Date
2
3 4
1
Mode
Mode
Zero
Test
DE Menü-Optionen
PrtG
diS
1
Time Cal
Store Date
Prt
1
Store Date
Time Cal

11
MD100_1c 03/2013
23
Einstellen von Datum und Zeit (24-h-Format)
Nach Bestätigen der Auswahl mit der [MODE]-Taste erscheint der
einzustellende Parameter für 2 Sekunden.
Die Einstellung beginnt mit dem Jahr (YYYY), gefolgt von dem aktuellen
Wert, der ggf. zu ändern ist. Gleiches gilt für den Monat (MM),Tag (dd),
Stunde (hh) und Minute (mm). Beim Einstellen der Minuten werden
zuerst die Minuten in 10er-Schritten eingestellt, nach Drücken der Taste
[!] werden die Minuten in 1er-Schritten eingestellt.
Erhöhung des einzustellenden Wertes durch Drücken der Taste [MODE].
Verringern des einzustellenden Wertes durch Drücken der Taste
[ZERO/TEST].
Durch Drücken der Taste [!] gelangt man zum nächsten einzustellen-
den Wert.
Nach dem Einstellen der Minuten und Drücken der Taste [!] erscheint
im Display „IS SET“ und das Gerät kehrt automatisch in den Mess-
modus zurück.
Mode
!
SET
DATE
YYYY
(2 sec.)
Mode
Zero
Test
DE Menü-Optionen – Justierung
E 132
CAL
0.0.0
tH 1
CAL
4Anwenderjustierung
Erläuterung:
Anwenderjustierung (Anzeige im Justiermodus)
Fabrikationsjustierung (Anzeige im Justiermodus)
Nach Bestätigen der Auswahl durch die Taste [MODE] erscheint ab-
wechselnd im Display: CAL/
tH 1 .
Saubere Küvette bis zur 10-ml-Marke mit dem Standard füllen, mit dem
Küvettendeckel verschließen und im Messschacht positionieren.
Taste [ZERO/TEST] drücken.
Das Methodensymbol blinkt ca. 8 Sekunden.
Die Bestätigung des Nullabgleichs 0.0.0 erscheint im Wechsel mit
CAL.
Die Messung mit einem Standard bekannter Konzentration wie unter
der gewünschten Methode beschrieben durchführen.
Taste [ZERO/TEST] drücken.
Das Methodensymbol blinkt für ca. 3 Sekunden.
CAL
cAL
Zero
Test
Zero
Test
Wenn keine Kommunikation mit einem IRiM möglich ist, tritt nach ca.
2 Minuten ein Time-out auf. Es wird für ca. 4 Sekunden die Fehlernum-
mer E 132 angezeigt, dann geht das Gerät in den normalen Messmodus
zurück (siehe auch IRiM-Anleitung).
Time Cal
Store Date
2
3
Time Cal
Store Date
4
Cal
tH 1
tH 1

12 MD100_1c 03/2013
CAL
ERGEBNIS + x
CAL
Das Ergebnis erscheint im Wechsel mit CAL.
Wenn das Ergebnis mit dem Wert des verwendeten Standards über-
einstimmt (innerhalb der zu berücksichtigenden Toleranz) wird der
Justiermodus durch Drücken der Taste [ON/OFF] verlassen.
Ändern des angezeigten Werts:
1 x Drücken der Taste [MODE] erhöht das angezeigte Ergebnis um
1 Digit.
1 x Drücken der Taste [ZERO/TEST] verringert das angezeigte Ergebnis
um 1 Digit.
Tasten wiederholt drücken bis das angezeigte Ergebnis mit dem Wert
des verwendeten Standards übereinstimmt.
Durch Drücken der Taste [ON/OFF] wird der neue Korrekturfaktor be-
rechnet und in der Anwender-Justier-Ebene abgespeichert.
Im Display erscheint für 3 Sekunden die Bestätigung der Justierung.
Eine separate Justierung der Methode tH 2 ist nicht möglich. Es wird
auf die Justierung der tH 1 Methode zurückgegriffen.
Mode
On
Off
Zero
Test
DE Justierung
: :
ERGEBNIS

13
MD100_1c 03/2013
cAL
SEL
SEL
CAL
CAL
SEL

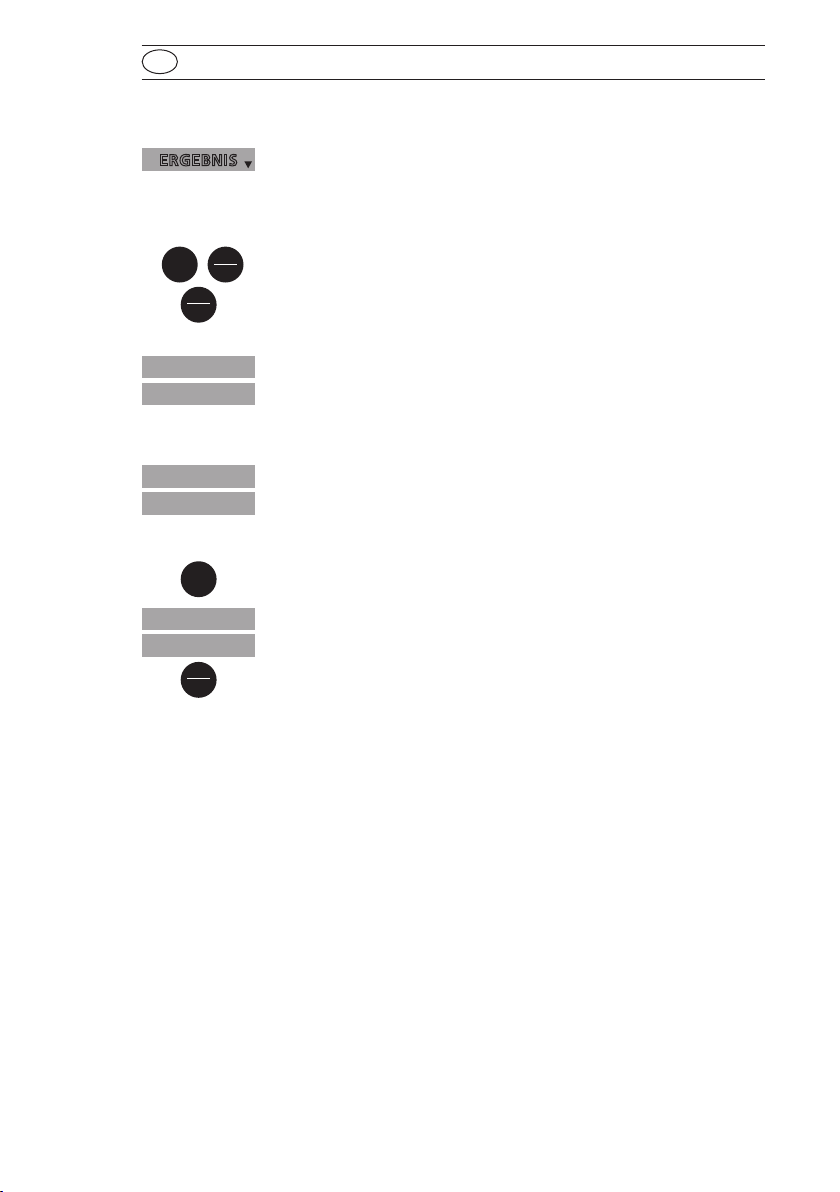

Rückkehr zur Fabrikationsjustierung
Bei einer Methode, die durch den Anwender justiert wurde, wird
bei Anzeige des Ergebnisses im Display ein Pfeil in der Position Cal
angezeigt.
Um das Gerät in die Fabrikationsjustierung zurückzusetzen, wird wie
folgt vorgegangen:
Taste [MODE] und [ZERO/TEST] gemeinsam gedrückt halten.
Gerät mit der Taste [ON/OFF] einschalten.
Nach ca. 1 Sekunde Taste [MODE] und [ZERO/TEST] loslassen.
In der Anzeige erscheint abwechselnd:
Das Gerät ist im Auslieferungszustand.
(SEL steht für Select: Auswählen)
oder:
Das Gerät arbeitet mit einer durch den Anwender vorgenommenen
Justierung.
(Soll die Anwender-Justierung beibehalten werden, Gerät mit der Taste
[ON/OFF] ausschalten).
Durch Drücken der Taste [MODE] wird die Fabrikationsjustierung
aktiviert.
In der Anzeige erscheint abwechselnd:
Das Gerät wird durch die Taste [ON/OFF] ausgeschaltet.
Mode
On
Off
Mode
On
Off
Zero
Test
DE Justierung
Time Cal
Store Date
ERGEBNIS
Cal

14 MD100_1c 03/2013
Technische Daten
Gerät eine Wellenlänge, Kolorimeter mit direkter Messwert-
anzeige
Optik LED, Interferenzfilter (IF) und Photosensor
am transparenten Messschacht
Wellenlängenspezifikationen der Interferenzfilter:
560 nm = 5 nm
Wellenlängenrichtigkeit ± 1 nm
Photometrische Genauigkeit* 3% FS (T = 20° C – 25° C)
Photometrische Auflösung 0,01 A
Batterie 4 Microbatterien (AAA/LR 03)
Betriebszeit 17h Betriebszeit bzw. 5000 Messungen im Dauertest-
betrieb bei ausgeschalteter Hintergrundbeleuchtung
Auto-OFF Automatische Geräteabschaltung
10 Minuten nach letzter Tastenbetätigung
Display Hintergrundbeleuchtetes LCD (auf Tastendruck)
Speicher interner Ringspeicher für 16 Datensätze
Schnittstelle IR-Schnittstelle für Messdatenübertragung
Uhrzeit Echtzeituhr und Datum
Justierung Fabrikations- und Anwenderjustierung.
Rückkehr zur Fabrikationsjustierung möglich.
Abmessungen 155 x 75 x 35 mm (L x B x H)
Gewicht Basisgerät ca. 260 g (mit Batterien)
Umgebungsbedingungen Temperatur: 5– 40°C
rel. Feuchte: 30–90% (nicht kondensierend)
Wasserdicht schwimmfähig; analog IP 68 (1 Stunde bei 0,1 m)
CE Zertifikat CE-Konformitätserklärung
unter www.lovibond.com
*gemessen mit Standardlösungen
Die spezifizierte Genauigkeit des Gerätesystems wird nur bei Verwendung der vom
Gerätehersteller beigestellten Original-Reagenzsysteme eingehalten.
DE Technische Daten

15
MD100_1c 03/2013
Bedienerhinweise
Messbereich überschritten oder Trübung zu groß.
Messbereich unterschritten.
Batterien umgehend austauschen, Weiterarbeiten nicht möglich.
Batteriespannung für Hintergrundbeleuchtung zu niedrig,
Messung jedoch möglich.
Bei einer Methode, die durch den Anwender justiert wurde, wird bei
Anzeige des Ergebnisses im Display ein Pfeil in der Position Cal angezeigt
(siehe "Rückkehr zur Fabrikationsjustierung").
Fehlermeldungen
Lichtabsorption zu groß. Ursache z.B.: verschmutzte Optik.
Justierfaktor außerhalb des zulässigen Bereiches.
Detektor empfängt zuviel Licht.
Detektor empfängt zuviel Licht.
Während der Messung war die Batterieleistung zu gering.
Batterie austauschen.
tH 1: Fabrikationsjustierung nicht in Ordnung / gelöscht
tH 1: Anwenderjustierung nicht in Ordnung / gelöscht
Hı
E27/ E28 /E29
Lo
E 10 / E 11
E 70
E 71
E23/ E24 / E25
E 22
btLo
DE Bedienerhinweise – Fehlermeldungen
Time Cal
Store Date
ERGEBNIS
Cal
E 20 / E 21

16 MD100_1c 03/2013

17
MD100_1c 03/2013
GB
Contents
CAUTION
The accuracy of the instrument is only valid if the instrument is used in an
environment with controlled electromagnetic disturbances according to DIN 61326.
Wireless devices, e.g. wireless phones, must not be used near the instrument.
General notes• .....................................................18
Guidelines for photometric measurements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Method notes ......................................................18
Replacement of batteries..............................................19
Functional description• ..............................................20
Operation .........................................................20
Display backlight....................................................21
Recall of stored data .................................................21
Countdown .......................................................21
Methods• .........................................................22
Hardness,total2-50mg/lwithtablet ...................................22
Hardness,total20-500mg/lwithtablet .................................23
Menu options• .....................................................24
Menuselections....................................................24
Recall of stored data .................................................24
Transmittingstoreddata..............................................24
Settingdateandtime................................................25
Calibration Mode• ..................................................25
User calibration.....................................................25
Factory calibration reset. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Technical data• .....................................................28
Operatingmessages.................................................29
Errorcodes........................................................29

18 MD100_1c 03/2013
GB
General notes
Guidelines for photometric measurements
Vials, caps and stirring rods should be cleaned thoroughly1. after each analysis to prevent
interference. Even minor reagent residues can cause errors in the test result.
The outside of the vial must be clean and dry before starting the analysis. Clean the outside2.
of the vials with a towel to remove fingerprints or other marks.
Zero calibration and test must be carried out with the same vial as there may be slight3.
differences in optical performance between vials.
The vials must be positioned in the sample chamber for zeroing and test with the4. mark
on the vial aligned with the mark on the instrument.
Always perform zeroing and test with the vial cap tightly closed. Only use the cap with5.
a sealing ring.
Bubbles on the inside wall of the vial lead to incorrect measurements. To prevent this,6.
remove the bubbles by swirling the vial before performing the test.
Avoid spillage of water into the sample chamber because this can lead to incorrect test7.
results.
Contamination of the transparent cell chamber can result in wrong readings. Check at8.
regular intervals and – if necessary – clean the transparent cell chamber using a moist
cloth or cotton buds.
Large temperature differences between the instrument and the environment can lead to9.
errors – e.g. due to the formation of condensation in the cell chamber or on the vial.
To avoid errors caused by stray light do not use the instrument in bright sunlight.10.
Always add the reagent tablets to the water sample straight from the foil without touching11.
them with the fingers.
Method notes
Prior to measurement ensure that the sample is suitable for analysis (no major interferences)•
and does not require any preparation i.e. pH adjustment, filtration etc.
Reagents are designed for use in chemical analysis only and should be kept well out of•
the reach of children.
Ensure proper disposal of reagent solutions.•
Material Safety Data Sheets are available on request•
(Internet: www.lovibond.com)

19
MD100_1c 03/2013
GB
General notes
Correct filling of the vial:
Replacement of batteries:
Correct position of the vial (Ø 24 mm):
CAUTION:
To ensure that the instrument is water proof:
seal ring (E) must be in position•
battery compartment cover (B) must be fixed with the four screws•
If the batteries are removed for more than one minute the date and time menu starts auto-
matically when the photometer is switched on the next time.
AAA/LR 03
AAA/LR 03
AAA/LR03
AAA/LR 03
(D) batteries
(E) seal ring
(C) notch
(F) instrument back
(B) battery compart-
ment cover
(A) screws

20 MD100_1c 03/2013
GB
Functional description
Operation
Switch the unit on using the [ON/OFF] key.
The display shows the following:
Select the required test using the [MODE] key.
Scroll Memory (SM)
To avoid unnecessary scrolling for the required test method, the instru-
ment memorizes the last method used before being switched off. When
the instrument is switched on again, the scroll list comes up with the
last used test method first.
The display shows the following:
Fill a clean vial with the water sample up to the 10 ml mark, screw the
cap on and place the vial in the sample chamber making sure that the
marks are aligned.
Press the [ZERO/TEST] key.
The "Method" symbol flashes for approx. 8 seconds.
The display shows the following:
After zero calibration is completed, remove the vial from the sample
chamber. The characteristic coloration appears after the addition of
the reagents.
Replace the cap on the vial and place in the sample chamber making
sure that the marks are aligned.
Press the [ZERO/TEST] key.
(For Countdown/reaction period see page 21)
The "Method" symbol flashes for approx. 3 seconds.
The result appears in the display.
The result is saved automatically.
Repeating the test:
Press the [ZERO/TEST] key again.
Repeating the zero:
Press the [ZERO/TEST] key for 2 seconds.
Zero
Test
Zero
Test
METHOD
METHOD
METHOD
RESULT
On
Off
Mode
Zero
Test
Zero
Test
0.0.0
METHOD
