Titan PR 33 User manual

Betriebsanleitung
-Originalbetriebsanleitung-
Instruction manual
-Translation of the original instructions-
Notice d´instructions
-Traduction de la notice originale-
PR 33
454 517900
Pneumatischer Spanner
für Stahlband
Pneumatic jack for steel
strap
Tendeur pneumatique
pour feuillards
DPZ-L
365 001100
Pneumatischer
Verschließer für Stahlband
Pneumatic locking device
for steel strap
Dispositif de fermeture
pneumatique pour
feuillards
Wichtig!
Bitte diese Anleitung nicht wegwerfen. Der Kunde
verpflichtet sich, diese Betriebsanleitung allen
Bedienungs- und Servicepersonen verständlich
zu machen.
Important!
Do not dispose of this manual. It is the customer’s
responsibility to ensure that all operators and
servicemen read and understand this manual.
Important!
Ne jetez pas ce manuel. Il est de la responsabilité
du client de s´ assurer que tous les opérateurs et
techniciens d´entretien lisent et comprennent le
contenu de ce manuel.
H365 EU 49/16

PR33/DPZ-L 2 / 63
Inhaltsverzeichnis
Seite
1. Angaben zum Hersteller .............................................................................................3
2. Allgemeines.................................................................................................................4
2.1 Hinweis zum Umweltschutz................................................................................. 4
3. Technische Daten........................................................................................................5
3.1 PR 33.................................................................................................................. 5
3.2 DPZ-L ................................................................................................................. 6
4. Sicherheitsvorschriften ..............................................................................................7
5. Inbetriebnahme .........................................................................................................10
5.1 Luftanschluß ......................................................................................................10
5.2 Überprüfung der Maschinen und Werkzeuge vor Inbetriebnahme......................10
5.3 Inbetriebnahme..................................................................................................10
6. Bedienung..................................................................................................................11
7. Wartung .....................................................................................................................13

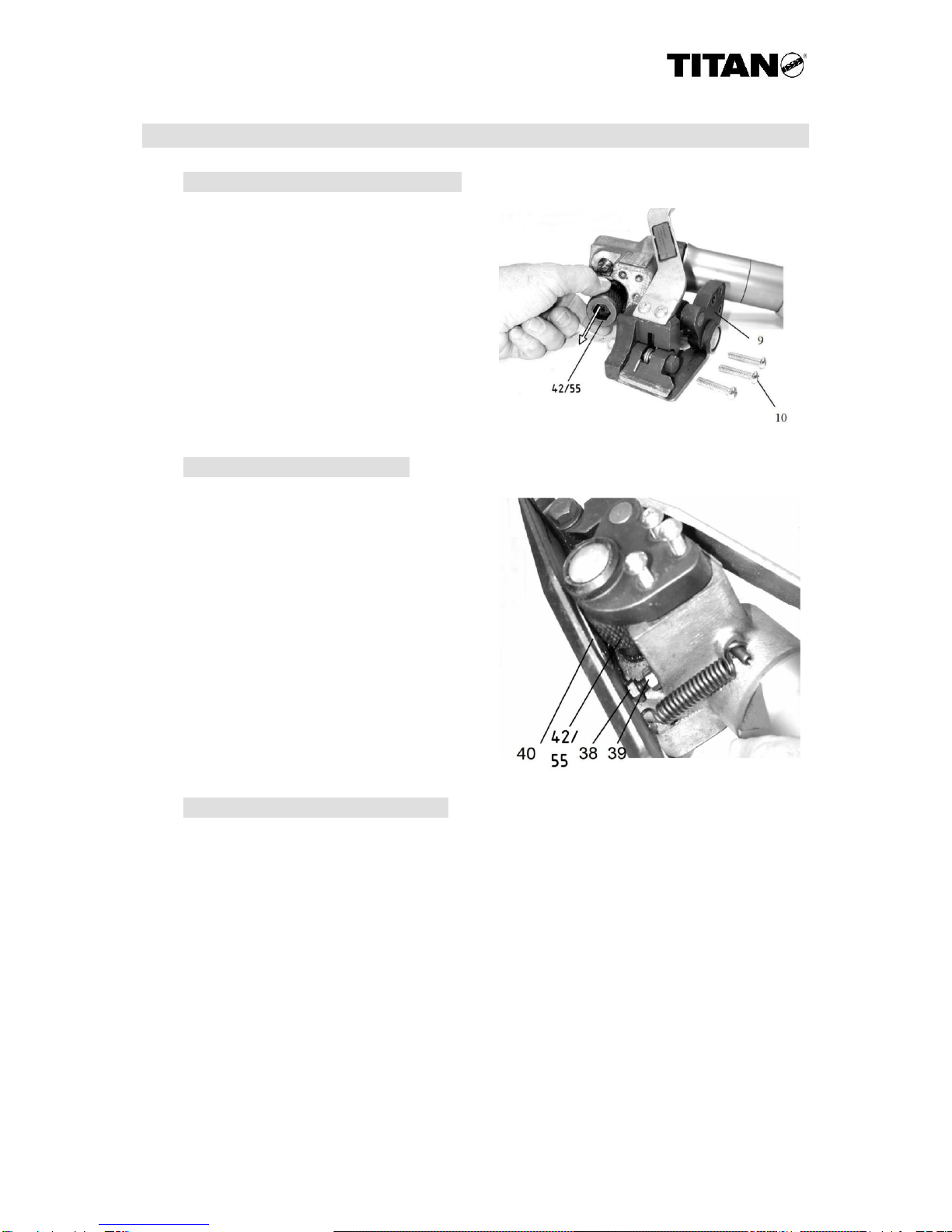

7.1 Wechsel des Spannrades ..................................................................................13
7.2 Abstand einstellen..............................................................................................13
7.3 Reinigung und Wartung......................................................................................13

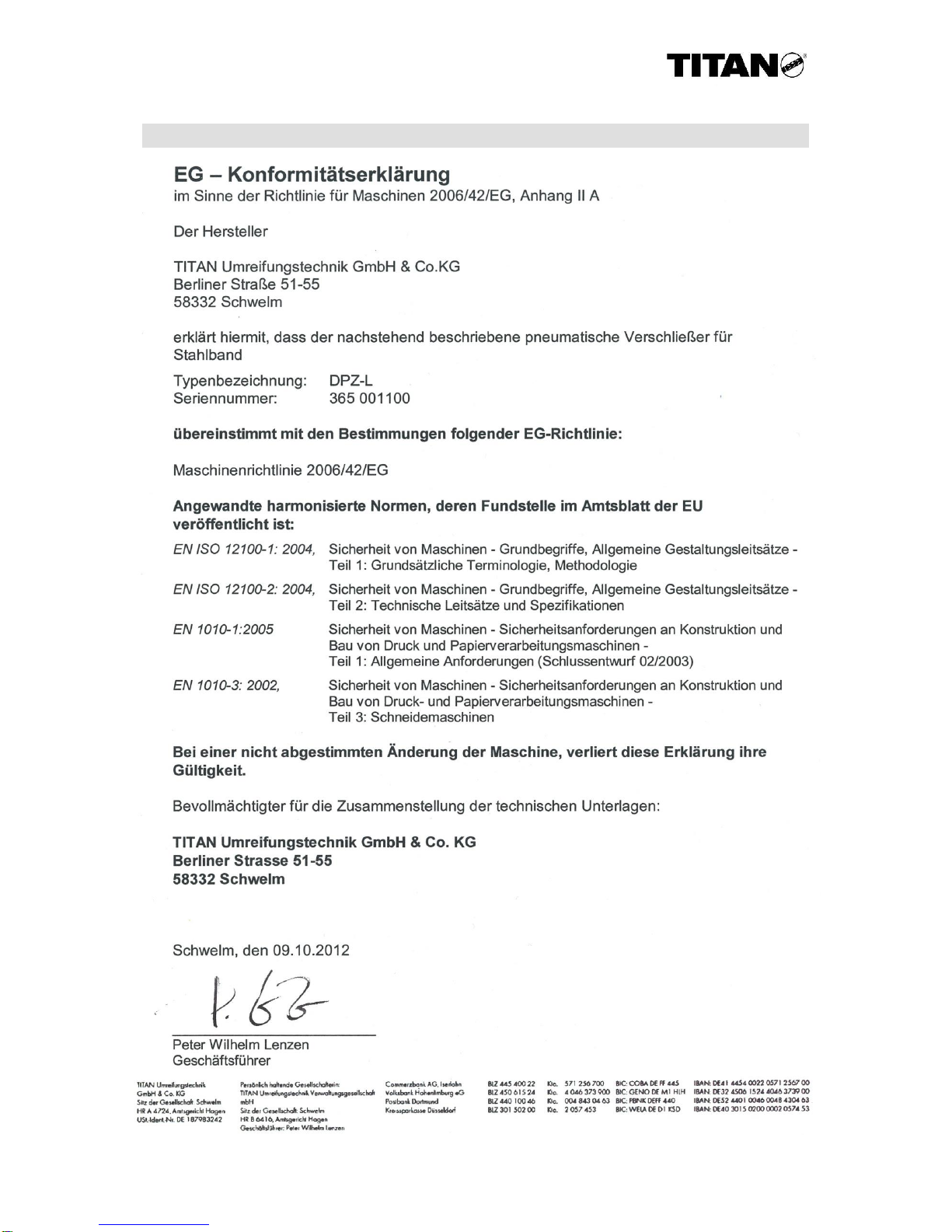

8. Konformitätserklärungen..........................................................................................14
9. Ersatzteillisten...........................................................................................................16
9.1 Explosionszeichnung PR 33...............................................................................16
9.2 Ersatzteilliste PR 33...........................................................................................17
9.3 Explosionszeichnung DPZ-L ..............................................................................19
9.4 Ersatzteilliste DPZ-L...........................................................................................20
10.English.......................................................................................................................22
11. Français.....................................................................................................................42
Bestellformular /Order form / Formulaire de commande.................................................62
H365 EU 24/12

PR33/DPZ-L 3 / 63
1. Angaben zum Hersteller
TITAN Umreifungstechnik GmbH & Co. KG
Berliner Straße 51-55
D-58332 Schwelm
Tel.: [phone]
Fax.: [phone]
Email: [e-mail]
Web: www.titan-schwelm.de
H365 EU 24/12

PR33/DPZ-L 4 / 63
2. Allgemeines
Diese Betriebsanleitung soll das Kennen lernen der Geräte und den bestimmungsgemäßen
Einsatz erleichtern. Die Betriebsanleitung enthält wichtige Hinweise wie die Geräte sicher,
sachgerecht und wirtschaftlich einzusetzen sind. Das Einhalten der Hinweise hilft Gefahren
vermeiden, Reparaturen und Ausfallzeiten vermindern sowie die Zuverlässigkeit und
Lebensdauer der Geräte zu erhöhen.
Die Betriebsanleitung muss am Einsatzort der Geräte verfügbar sein. Sie ist von allen
Personen zu lesen und anzuwenden, die mit den Geräten arbeiten. Zu diesen Arbeiten
zählen insbesondere die Bedienung, die Störungsbehebung und die Wartung.
Neben der Betriebsanleitung und den im Verwender Land und an der Einsatzstelle geltenden
Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für
sicherheits- und fachgerechtes arbeiten zu beachten.
Anmerkung zu den verwendeten Warn- und Hinweissymbolen:
Vorsicht!
Wird verwendet bei Gefahren für Leben und Gesundheit.
Achtung!
Wird verwendet bei Gefahren, die Sachschäden verursachen
können.
Hinweis!
Wird verwendet für allgemeine Hinweise und für Hinweise, bei
deren Nichtbeachtung Störungen im Betriebsablauf entstehen
können.
2.1 Hinweis zum Umweltschutz
Für die Herstellung der Geräte werden keine
gesundheitsschädigenden, physikalischen oder chemischen
Stoffe verwendet. Für die Entsorgung sind die gültigen
gesetzlichen Vorschriften zu berücksichtigen.
Copyright © TITAN Umreifungstechnik GmbH & Co.KG 2011 Alle Rechte vorbehalten.
Der Inhalt dieses Dokumentes darf ohne vorhergehende schriftliche Genehmigung durch die TITAN
Umreifungstechnik GmbH & Co.KG in keiner Form, weder ganz noch teilweise vervielfältigt, weitergegeben,
verbreitet oder gespeichert werden.
ist eine eingetragene Marke der TITAN Umreifungstechnik GmbH & Co.KG.
H365 EU 24/12

PR33/DPZ-L 5 / 63

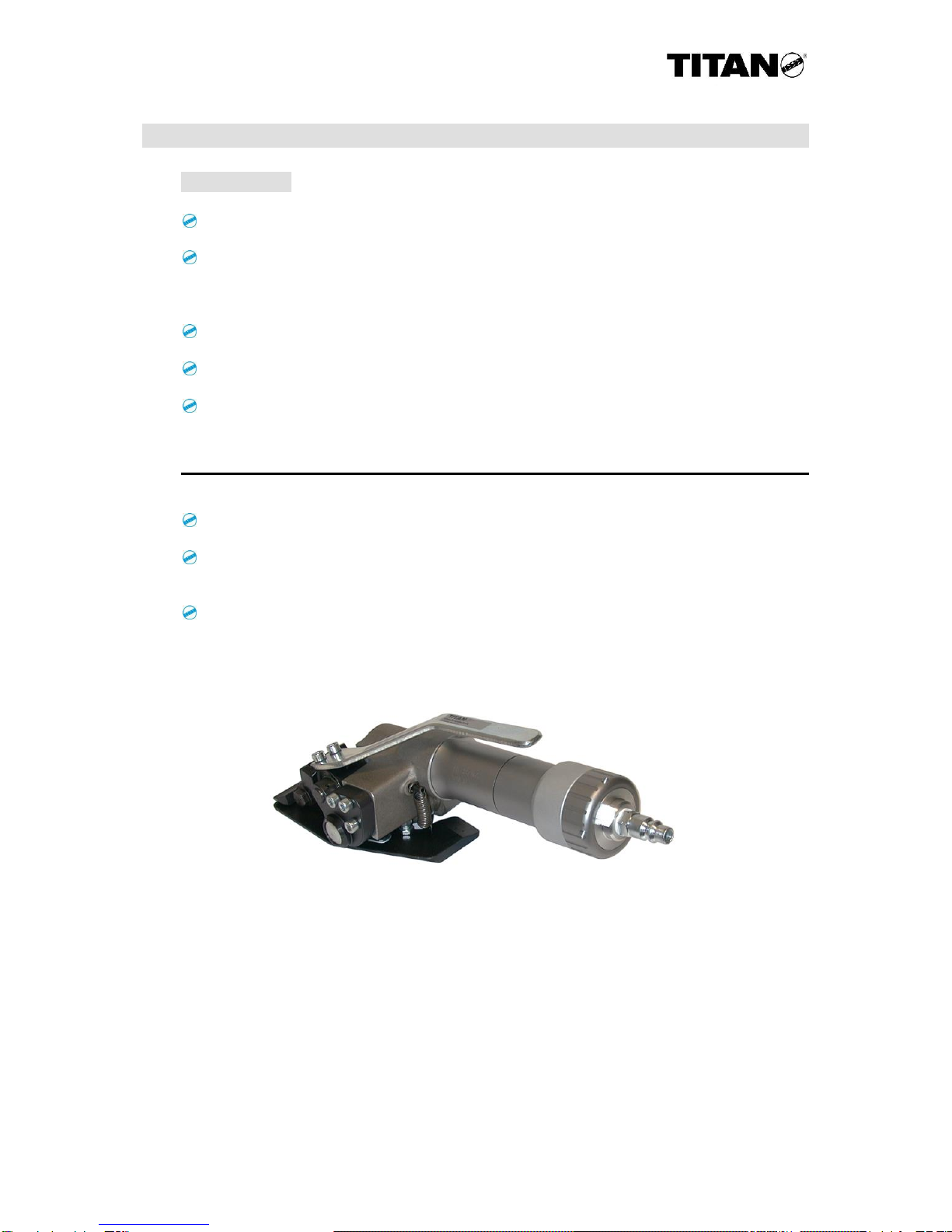

3. Technische Daten
3.1 PR 33
Gewicht: 4,35 KG
Abmessung: L = 320 mm
B= 120 mm
H= 140 mm
Max. Luftdruck: 6 bar
Spannkraft: 8000 N
Luftverbrauch: 0,6 m³/min
Stahlband
Bandbreiten: 19, 25, 32 mm
Banddicke: 0,8–1,0 mm
TITAN Verschlusshülsen: RSK, RSL
H365 EU 24/12

PR33/DPZ-L 6 / 63

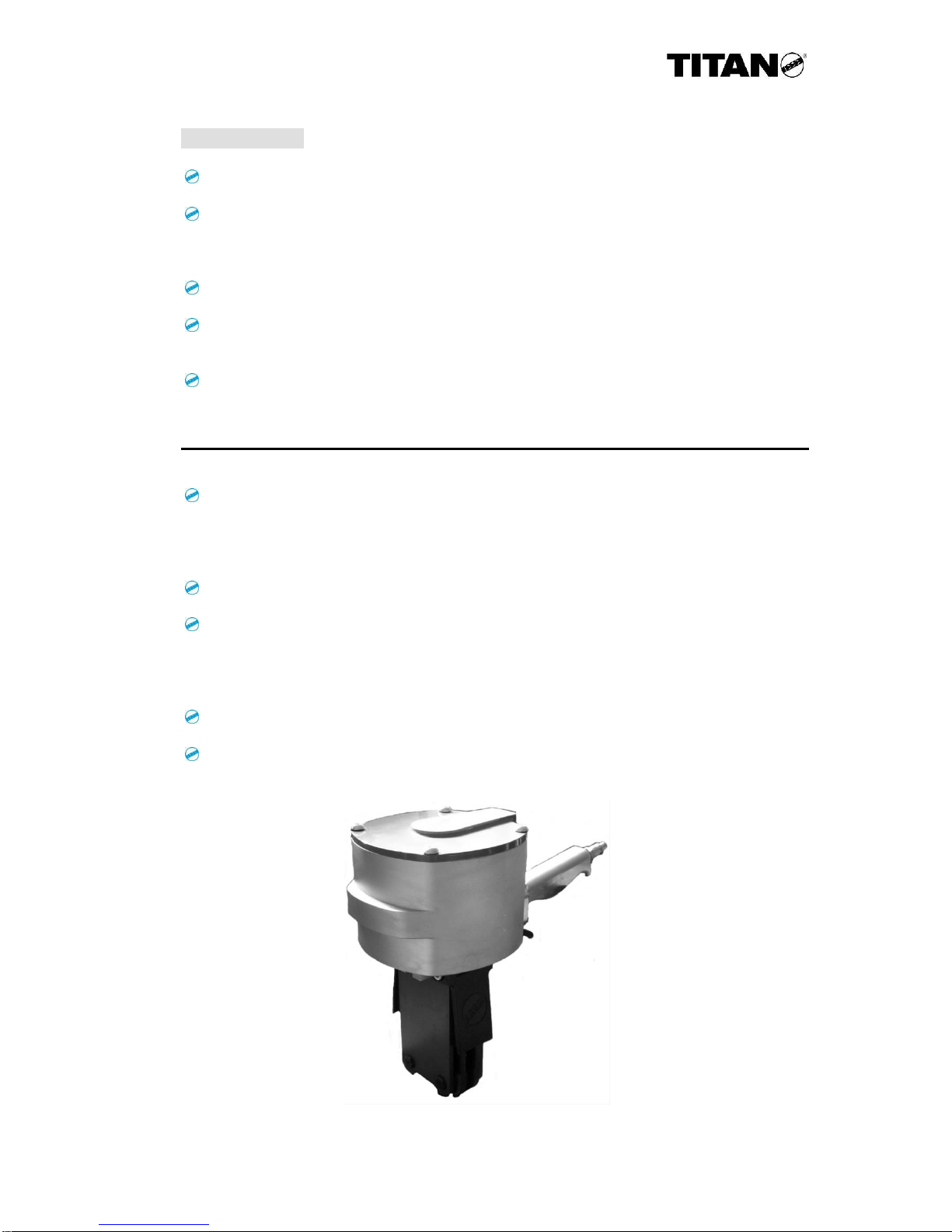

3.2 DPZ-L
Gewicht: 4,5 KG
Abmessung: L = 340 mm
B = 150 mm
H = 285 mm
Max. Luftdruck: 6 bar
Verschluss: Hülsenverschluss
Doppelkerbung
TITAN Verschlusshülsen: RSK, RSL
Stahlband
Bandbreiten: 19, 25, 32 mm
Normalqualität
Banddicke: 0,8–1,0 mm
Zugfestigkeit: bis ca. 900 N/mm²
Hochfeste Qualität
Banddicke: 0,8 mm
Zugfestigkeit: bis ca. 1100 N/mm²
H365 EU 49/16

PR33/DPZ-L 7 / 63
4. Sicherheitsvorschriften
Bestimmungsgemäße Verwendung
Diese Geräte sind zum Umreifen von Paketen, und palettierten Ladungen bestimmt.
Die Geräte wurden für eine sichere Bedienung während des Umreifens entwickelt und
gebaut.
Die Geräte sind für das Umreifen mit Verpackungsstahlbändern bestimmt.
Möglicher Missbrauch
Das Umreifen mit Kunststoffband ist mit diesen Geräten nicht
möglich.
Umreifungsbänder sind nicht als Lasthebemittel einzusetzen, dieses Umreifungsgerät
darf ausschließlich für die vorgenannte Bestimmungsgemäße Verwendung benutzt werden.
Angewendete Normen und Technische Spezifikationen:
siehe Konformitätserklärung
Gewährleistung und Haftung
Die TITAN Umreifungstechnik GmbH & Co. KG gewährt auf alle von Ihr verkauften
Umreifungsgeräte eine Garantie für die Dauer von 6 Monaten. Die Garantie umfasst
alle Mängel die nachweisbar auf mangelnde Fertigung oder Materialfehler
zurückzuführen sind.
Verschleißteile sind von der Garantie ausgeschlossen
Gewährleistung- und Haftungsansprüche sind ausgeschlossen, wenn sie auf eine oder
mehrere der folgenden Ursachen zurückzuführen sind:
Nicht bestimmungsgemäße Verwendung des Gerätes.
Unsachgemäßes Montieren, Inbetriebnahmen, Bedienen und Warten des Gerätes.
Betreiben des Gerätes bei nicht ordnungsgemäßen Sicherheits- und
Schutzvorrichtungen
Nichtbeachten der Hinweise in der Bedienungsanleitung.
Eigenmächtige bauliche Veränderungen an dem Gerät.
Mangelhafte Überwachung von Geräteteilen, die einem Verschleiß unterliegen.
Unsachgemäß durchgeführte Reparaturen.
Änderungen des Lieferumfanges zum Zweck der Produktverbesserung bleiben jederzeit
vorbehalten
H365 EU 24/12

PR33/DPZ-L 8 / 63
Die Nichtbeachtung nachstehender Sicherheitsbestimmungen, sowie Fehler in der
Handhabung des Gerätes können schwerwiegende Verletzungen zur Folge haben.
Informieren Sie sich!
Vor dem Gebrauch des Gerätes die Betriebsanleitung sorgfältig
lesen.
Schützen Sie sich!
Beim arbeiten Augen-, Gesichts- und Handschutz (schnittfeste
Handschuhe) tragen.
Achtung!
Band springt auf!
Beim Durchschneiden des Bandes den oberen Teil festhalten und
abseits stehen.
Achtung! Der untere Bandteil wird aufspringen.
Achtung!
Band kann reißen!
Beim Spannen kann das Band reißen! Nicht in der Flucht des
Bandes stehen. Achten Sie darauf, dass sich keine weitere Person
im Arbeitsbereich aufhält.
Vorsicht!
Quetschgefahr!
Mit den Fingern nicht in den Spannrad-Bereich greifen.
Vorsicht!
Nur Packgut Umreifen!
Während des Umreifens dürfen sich keine Hände und andere
Körperteile zwischen Band und Packgut befinden.
Verwenden Sie nur Original-TITAN-Ersatzteile!
Die Verwendung von anderen als TITAN-Ersatzteilen schließt
Garantieleistungen und Haftpflicht aus.
Verwenden Sie nur einen Federzug, der den
Sicherheitsbestimmungen entspricht!
H365 EU 24/12

PR33/DPZ-L 9 / 63

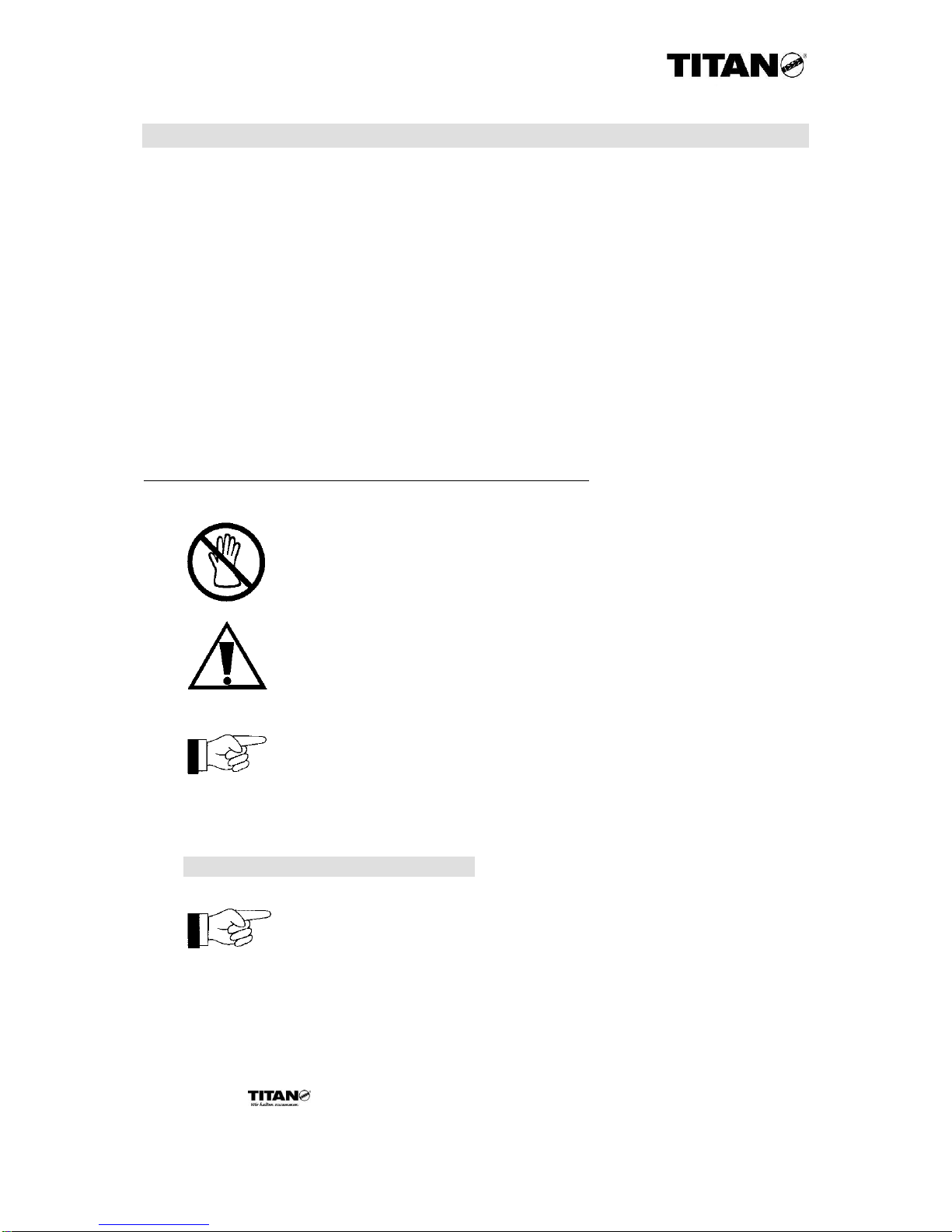

Verwenden Sie nur Original TITAN Verschlusshülsen!
Luftdruck nicht überschreiten!
Den vorgeschriebenen max. Luftdruck von 6 bar nicht
überschreiten.
Original Anschlusskupplung verwenden.
Es dürfen nur Anschlusskupplungen verwendet werden, die den
Sicherheitsvorschriften entsprechen.
Keine Gas- oder Druckluftflaschen verwenden! Das Gerät darf
nicht an eine Gas- oder Druckluftflasche angeschlossen werden.
Der Einsatz eines nicht empfohlenen Bandes kann zu
Bandreißern während des Spannvorganges und zu schlechten
Verschlussqualitäten führen. Verwenden Sie nur die
entsprechenden TITAN-Qualitäts Produkte!
Dieses Gerät darf nur von Personal bedient werden, das in der
Handhabung unterwiesen wurde. Sprechen Sie den
TITAN-Verpackungsberater an, wenn Sie hierzu Fragen haben.
Arbeitsplatz
Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im
Arbeitsbereich ergibt Unfallgefahr. Achten Sie beim Umreifen auf
einen sicheren Stand und ein einwandfreies Gleichgewicht um
einer Sturzgefahr vorzubeugen. Verwenden Sie das Gerät nie in
einer ungünstigen Arbeitsposition!
Gerätewartung
Nur ein sich in einwandfreiem Zustand befindliches Gerät ist ein
sicheres Gerät. Überprüfen Sie regelmäßig den Zustand Ihres
Gerätes auf defekte oder abgenutzte Teile. Arbeiten Sie nie mit
einem Gerät, das defekte oder abgenutzte Teile aufweist.
Änderungen an Geräten sind strikt untersagt. Die Nichtbeachtung
dieser Vorschrift kann zu schwerwiegenden Verletzungen führen.
H365 EU 45/08
H365 EU 24/12
max. 6,0 bar
Original
TITAN

PR33/DPZ-L 10 / 63
5. Inbetriebnahme
5.1 Luftanschluß
Der Luftanschluss sollte vom Einsatzort des Umreifungsgerätes nicht weiter als 5 m
entfernt sein.
Auf keinen Fall darf das Handgerät ohne Öl im Öler betrieben
werden, da dieses eine unmittelbare Zerstörung des
Druckluftmotors zur Folge hat!
Garantieleistungen sind in diesem Fall ausgeschlossen!
Es empfiehlt sich die Wartungseinheit der Fa. TITAN mit 2 Luftausgängen zu
verwenden.
5.2 Überprüfung der Maschinen und Werkzeuge vor Inbetriebnahme
Vor jedem neuen Einsatz sind die Geräte und deren Anbauteile auf Beschädigungen
und Vollständigkeit hin zu überprüfen. Schläuche- Luftversorgung auf festen Sitz. Bei
Reparatur und Ersatz sind nur Original TITAN Ersatzteile zu verwenden. (Siehe auch
unter Punkt 3)
5.3 Inbetriebnahme
Handgeräte PR 33 und DPZ-L an das Druckluftnetz anschließen.
(max. Luftdruck 6 bar).
Motor und Druckluftzylinder werden durch den Ölnebel der Druckluft geschmiert.
Eine einwandfrei aufbereitete Druckluft ist daher Voraussetzung für einen
störungsfreien Betrieb der Geräte. Dieses kann nur durch eine funktionssichere 3/8“
Wartungseinheit erfüllt werden, die aus Wasserabscheider, Druckminderventil mit
Manometer und Öler besteht.
Der Öler soll genügend Öl abgeben ca. 1 Tropfen pro Umreifung. Die Schlauchlänge
sollte 5 m nicht überschreiten, der Schlauchinnendurchmesser mindestens 8mm
haben.
Es sollte darauf geachtet werden, dass der Schlauch keine Schlaufen bildet, in denen
sich Öl sammeln kann.
Wahl des Schmieröles: Harz- und säurefreies Schmieröl mit einer
Viskosität von 2-4° E bei 50°.
max. Betriebsdruck 6 bar.
Achtung Gefahr von Bandreißern! Das Band kann reißen wenn der
Betriebsdruck von 6 bar überschritten wird. Bandreißer können zu
Verletzungen des Bedieners führen.
H365 EU 24/12
