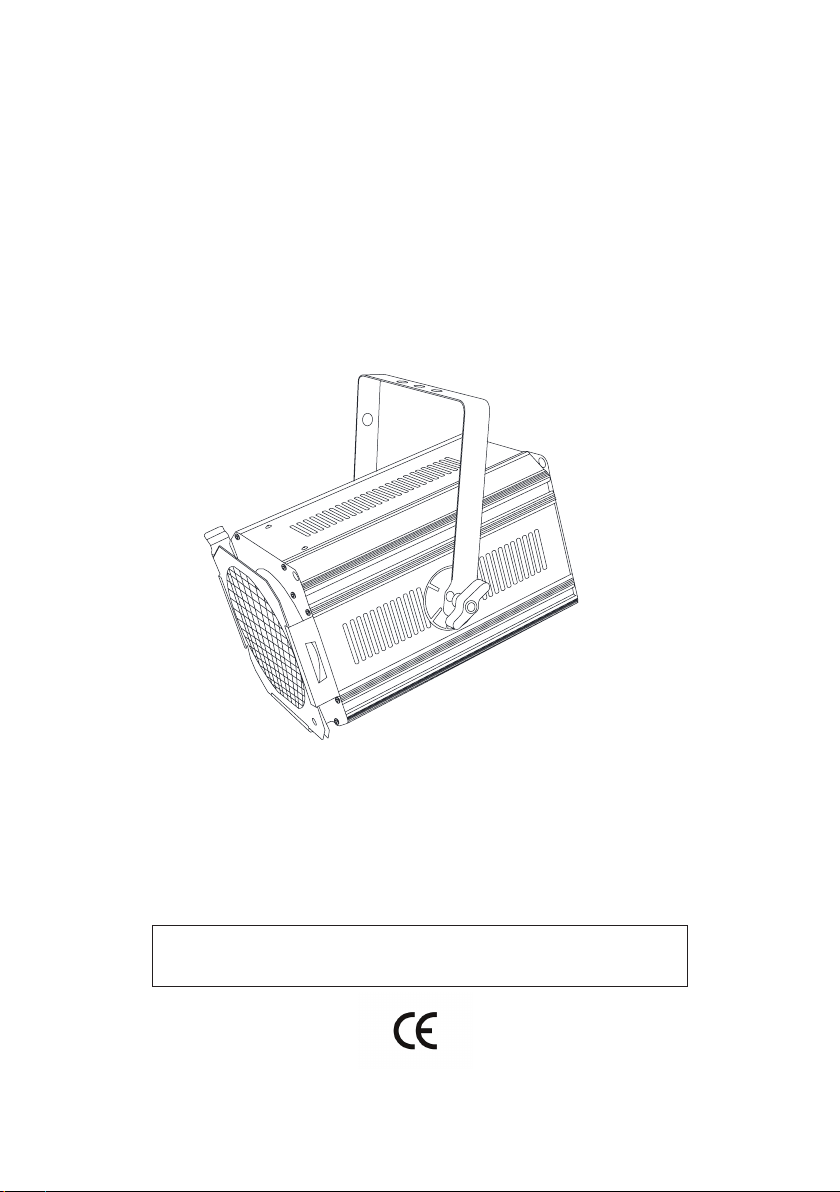

Triton Blue Theatre PC TR-PC1000-2 User manual

PC teatro -TR-PC1000-2 / Theatre PC TR-PC1000-2
manual de usuario / user manual
Este manual contiene información importante. Por favor leer antes de poner el dispositivo en funcionamiento.
This manual contains important information. Please read before operating xture.
Manual de usuario / User Manual | PC 1000 Triton Blue | Rev. Jan.2016 | www.triton-blue.com

Por su propia seguridad, por favor lea este manual de usuario antes de realizar la conexión inicial.
Toda persona implicada en la instalación, operación y mantenimiento de este aparato tiene que:
• Estar cualicado.
• Considere este manual como parte del producto nal.
• Conserve este manual durante toda la vida útil del producto.
• Facilitar el manual a cada sucesivo poseedor o usuario del producto.
• Descarga la última versión del manual en www.triton-blue.com
¿Qué está incluído?
En la caja del producto viene incluído:
1 PC 1000
1 Porta ltros
1 Manual de usuario.
Desembale con cuidado la caja de cartón, compruebe el contenido para asegurarse de que todas las
partes están presentes, y se han recibido en buenas condiciones. Comuníquese con su proveedor de
inmediato y no tire el material de embalaje, si alguna parte falta o está dañada.
IntroduccIón
Manual de usuarIo tr-Pc1000-2
español
Gracias por haber elegido un PC 500. Si usted sigue las instrucciones de este manual, estaremos seguros
de que podrá disfrutar de este dispositivo durante un largo período de tiempo.
• Este producto está diseñado para uso en interiores.
• Siempre apague, desconecte la energía y permita que el aparato se enfríe antes de su manipulación
• Asegúrese de que tiene conexión a tierra.
• Guarde este Manual del usuario para futuras consultas .
• Para evitar el riesgo de incendio o descarga eléctrica, no exponga el aparato a la lluvia o la humedad.
• La unidad debe instalarse en un lugar con ventilación adecuada . Compruebe que las ranuras de
ventilación no están bloqueadas.
• Asegúrese de que el cable de alimentación no se dobla, ni daña.
• No quite la cubierta superior. No hay piezas que el usuario pueda reparar .
• Desconecte la alimentación principal de la unidad cuando no se utilice durante largos períodos de
tiempo.
• Nunca opere esta unidad cuando se quita la cubierta.
• Cualquier daño causado al aparato por manipulaciones del mismo hechas por el usuario ocasionará
la perdida de la garantía del mismo.
¡¡¡ADVERTENCIA !!!
Lea todas las notas de seguridad de este documento antes de instalar, operar o hacer
mantenimiento de este producto.
español
Manual de usuario / User Manual | PC 1000 Triton Blue | Rev. Jan.2016 | www.triton-blue.com Pg.3

esPecIfIcacIones
Manual de usuario / User Manual | PC 1000 Triton Blue | Rev. Jan.2016 | www.triton-blue.com Pg.4
español
Alimentación: 230V AC, 50 Hz
Máximo consumo: 1000 vatios
Lámparas utilizadas: Máximo 1000 vatios, base GY-9,5
Máxima temperatura ambiente: 45ºC
Máxima temperatura cuerpo: 225ºC
Minima distancia de las supercies inamables: 0,5 mts
Minima distancia a los objetos iluminados: 3,0 mts
Medidas: 380 x 270 x 340 mm
Peso: 4,5 kg

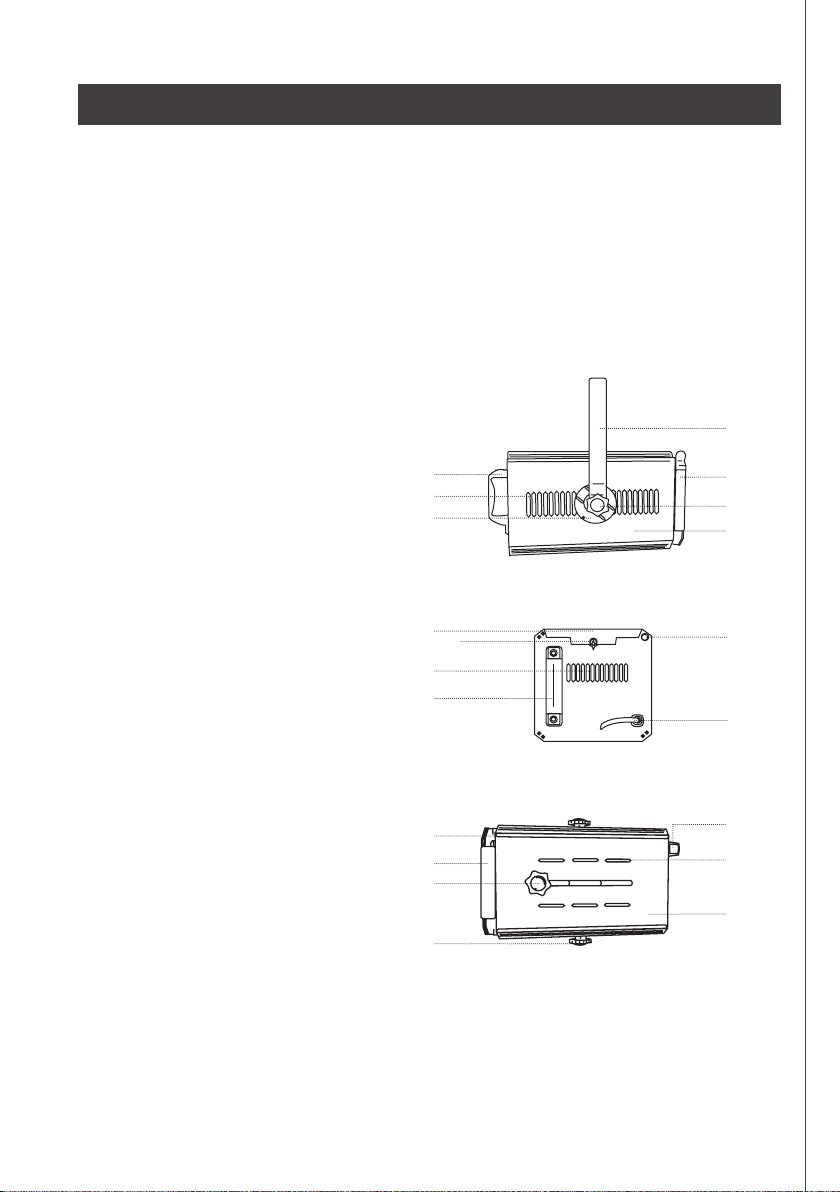

Vista lateral
A.- Asa
B.- Slots de ventilación
C.- Disco de freno
D.- Pomo de jación de lira
E.- Lira de montaje
F.- Cuerpo del PC
G.- Clips para colocación de portaltros
A
B
CD
E
F
G
Vista trasera
A.- Tapa de protección
B.- Argolla para seguridad
C.- Tornillo jacción de tapa de protección
D.- Slots de ventilación
E.- Asa
F.- Entrada alimentación
AC
D
B
E
B
Vista trasera
A.- Porta ltros
B.- Espacio para portaltros
C.- Tornillo para enfoque
D.- Pomo de jación de lira
E.- Cuerpo del PC
F.- Slots de ventilación
G.- Asa
A
B
C
C
E
F
G

InstalacIón
Instalación y cambio de lámpara
Antes de reemplazar la lámpara, desenchufar el cable de alimentación y deje que la lámpara se enfríe
(aprox. 5 minutos).
Durante la instalación no toque las lámparas de vidrio con la mano. Por favor, siga las indicaciones del
fabricante de la lámpara.
No instale lámparas con más vatios. Las lámparas con una potencia superior generan temperaturas en
dispositivo para el cual no fue diseñado. Los daños causados por el incumplimiento no están sujetos a
garantía.
Durante la operación, la lámpara alcanza temperaturas de hasta 450 ° C. Para la instalación, necesitará
lámparas de 230V/650W ó 230V/1000W con base GX-9,5.
Instalación de lámpara
Paso 1: Aoje el tornillo de jación de la protección de la cubierta en la parte posterior del dispositivo.
Paso 2: Retire la protección de la cubierta.
Paso 3: Si es una sustitución de lámpara, quite la lámpara vieja de la base.
Paso 4: Inserte la nueva lámpara 230V/650W ó 230V / 1000W con base GX-9,5
Paso 5: Vuelva a colocar la protección de la cubierta y apriete el tornillo.
Instalación del proyector
La instalación del proyector debe estar preparada para aguantar 10 veces el peso de este durante al
menos 1 hora sin que el soporte sufra deformaciones.
La instalación siempre debe ser efectuada con un accesorio de seguridad secundario, por ejemplo, un
cable de seguridad. Este accesorio de seguridad secundario debe ser construido de una manera que
ninguna parte de la instalación puede caer si falla el accesorio principal.
El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas son inspeccio-
nados por un experto antes de tener en funcionamiento por primera vez y después de los cambios antes
de tomar en funcionamiento otra vez.
El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas son inspecciona-
dos por un experto inicial cada cuatro años en el curso de una inspección.
El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas son inspecciona-
dos por un ingeniero cualicado una vez por año.
¡IMPORTANTE!: El calculo de aguante de la estructura donde se hace la instalación, requiere los co-
nocimientos necesarios para ello, cálculo de los límites de carga de trabajo, material de instalación que
se utilice, y inspecciones regulares de todo el material de instalación y el dispositivo. Si usted carece de
estos requisitos, no intente la instalación usted mismo, en su lugar llame un instalador profesional. La
instalación incorrecta puede causar lesiones corporales y daños a la propiedad.
El fabricante no se hace responsable de los daños causados por instalaciones incorrectas o precaucio-
nes de seguridad insucientes!
español
Manual de usuario / User Manual | PC 1000 Triton Blue | Rev. Jan.2016 | www.triton-blue.com Pg.5

Manual de usuario / User Manual | PC 1000 Triton Blue | Rev. Jan.2016 | www.triton-blue.com Pg.6
Conexión con la red eléctrica
Conecte el dispositivo a la red mediante el cable de alimentación. La ocupación de los cables de cone-
xión es la siguiente:
Cable marrón: Fase (L)
Cable azul: Neutro (N)
Cable Amarillo/Verde: Tierra
¡Atención! La tierra tiene que estar conectada
El aparato sólo se debe conectar con una instalación eléctrica realizados en el cumplimiento de las nor-
mas IEC. La instalación eléctrica debe estar equipado con un dispositivo de corriente residual (RCD) con
una corriente máxima de falla de 30 mA.
Enfoque del proyector
Paso 1: Soltar el botón de enfoque en la parte inferior del dispositivo.
Paso 2: Ajuste el enfoque deslizando el botón de enfoque hacia delante o hacia atrás en el carril de guía.
Paso 3: Apriete el botón de enfoque.
lIMPIeza yMantenIMIneto
español
El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas técnica son ins-
peccionados por un experto después de cada cuatro años en el curso de una inspección.
El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas técnica son
inspeccionados por un técnico especialista una vez por año.
Los siguientes puntos deben tenerse en cuenta durante la inspección:
1) Todos los tornillos utilizados para la instalación de los dispositivos o partes de los dispositivos deberán
estar unidos perfectamente y no debenser corroídos.
2) No debe haber deformaciones en la estructura, jaciones y puntos de instalación (techo, suspensión,
truss.....).
3) Los cables de suministro de energía eléctrica no deberán presentar ningún daño, fatiga de material
(por ejemplo cables porosos) o sedimentos. Otras instrucciones dependente del sitio de instalación y
uso tienen que ser observadas por el instalador competente y los problemas de seguridad tienen que
ser coregidos.
La lente del objetivo requiere una limpieza semanal ya que puede acumular residuos reduciendo la salida
de luz muy rápidamente. Las ranuras de ventilación deben limpiarse mensualmente. El interior del dispo-
sitivo deberá limpiarse por lo menos anualmente usando una aspiradora o un chorro de aire.
No hay piezas de servicio dentro del aparato excepto la lámpara. Las operaciones de mantenimiento y
de servicio son sólo para ser llevado a cabo por los distribuidores autorizados.

For your own safety, please read this user manual carefully before you initially start-up:
• Be qualied.
• Follow the instructions of this manual.
• Consider this manual to be part of the total product.
• Keep this manual for the entire service life of the product.
• Pass this manual on to every further owner or use of the product.
• Download the last version of the user manual from the internet in www.triton-blue.com
The following items are included in the box:
1 PC-1000
1 Filter Holder
1 User manual
Carefully unpack the carton, check the contents to ensure that all parts are present, and have been
received in good condition. Contact your supplier immediately and retain packing material for inspection
if any part is missing or damaged.
IntroduccIón
Pc-1000 user Manual
Thank you for selecting the PC-1000 If you follow the instructions given in this manual, we are sure that you
will enjoy this device for a long period of time.
• This product is intended for indoor use only!
• Always turn off, unplug power and allow xture to cool before servicing.
• Ensure that xture is properly grounded.
• Please keep this User guide for future consultation.
• To prevent risk of re or stock, do not expose xture to rain or moisture.
• The unit must be installed in a location with adequate ventilation. Be sure no ventilation slots are
blocked.
• Make sure power cord is never crimped or damaged.
• Do not remove the top cover under any conditions. There are no user serviceable parts inside.
• Disconnect the unit is main power when left unused for long periods of time.
• Never connect this unit to a dimmer pack.
• Never operate this unit when it is cover is removed.
• Any damage caused by manual modications are not subject to warranty
WARNING !!!
Read all the Safety Notes in this document before installing, operating, or maintaining this
product.
english
Manual de usuario / User Manual | PC 1000 Triton Blue | Rev. Jan.2016 | www.triton-blue.com Pg.7
english

features
Manual de usuario / User Manual | PC 1000 Triton Blue | Rev. Jan.2016 | www.triton-blue.com Pg.8
english
Power supply: 230V AC, 50 Hz
Power consumption: Max. 1000W
Fitting illuminant: Max. 1000W, GX-9,5
Maximum ambient temperature: 45ºC
Maximum housing temperature (body): 180ºC
Min.distance from ammable surfaces: 0,5 mts
Min.distance to lighted object: 3,0 mts
Dimensions: 380 x 270 x 340 mm
Weight: 4,5 kg
Side
A.- Handle
B.- Ventilation slots
C.- Brake disc
D.- Fixation screw
E.- Mounting bracket
F.- Housing
G.- Color lter frame
A
B
CD
E
F
G
Rear
A.- Protection-cover
B.- Safety eyelet
C.- Fixation-screw of the protection-cover
D.- Ventilation slots
E.- Handle
F.- Power supply
AC
D
B
E
B
Underside
A.- Color lter frame
B.- Espacio para portaltros
C.- Clip-to-hold clamps
D.- Focus screw
E.- Housing
F.- Ventilation slots
G.- Handle
A
B
C
C
E
F
G

InstallatIon
IInstalling and replacing the lamp
Before replacing the lamp, unplug mains lead and let the lamp cool down (approx. 5 minutes).
During the installation do not touch the glass-bulbs bare-handed. Please follow the lamp manufacturer’s
notes.
Do not install lamps with a higher wattage! Lamps with a higher wattage generate temperatures the devi-
ce was not designed for. Damages caused by non-observance are not subject to warranty.
During the operation, the lamp reaches temperatures of up to 450° C. For the installation, you need a
230V/650W or 230V/1000W GX-9.5 lamp.
Lamp IInstalling
Step 1: Unscrew the xation-screw of the protection-cover on the rear of the device.
Step 2: Remove the protection-cover.
Step 3: If replacing the lamp, remove the old lamp from the socket.
Step 4: Insert the new 230V/650W or 230V/1000W GX-9.5 lamp into the lamp-socket.
Step 5: Replace the protection-cover and tighten the screw.
Installing the Projector
The installation of the device has to be built and constructed in a way that it can hold 10 times the weight
for 1 hour without any harming deformation.
The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch
net. This secondary safety attachment must be constructed in a way that no part of the installation can fall
down if the main attachment fails.
When rigging, derigging or servicing the device staying in the area below the installation place, on brid-
ges, under high working places and other endangered areas is forbidden.
The operator has to make sure that safety-relating and machine-technical installations are approved by
an expert before taking into operation for the rst time and after changes before taking into operation
another time.
The operator has to make sure that safety-relating and machine-technical installations are approved by
an expert after every four year in the course of an acceptance test.
The operator has to make sure that safety-relating and machine-technical installations are approved by
a skilled person once a year.
IMPORTANT. Overhead rigging requieres extensive experience, including (but not limited to) calculating
working load limits, installation material being used, and periodic safety inspection of all installation mate-
rial and the device. If you lack these qualications, do not attempt the installation yourself, but instead use
a professional structural rigger. Improper installation can result in bodily injury and or damage to property.
The manufacturer cannot be made liable for damages caused by incorrect installations or insufcient
safety precautions.
english
Manual de usuario / User Manual | PC 1000 Triton Blue | Rev. Jan.2016 | www.triton-blue.com Pg.9

Manual de usuario / User Manual | Fresnel 1000 Triton Blue | Rev. Jan.2016 | www.triton-blue.com Pg.10
Connection with the mains
Connect the device to the mains with the power plug. The occupation of the connection cables is as
follows:
Brown cable: Live (L)
Blue cable: Neutral (N)
Yellow/Green cable: Earth
Attention! The earth has to be connected
The device must only be connected with an electric installation carried out in compliance with the IEC
standards. The electric installation must be equipped with a Residual Current Device (RCD) with a maxi-
mum fault current of 30 mA.
Focusing
Step 1: Loosen the focus button on the underside of the device.
Step 2: Adjust the focus by sliding the focus button forward or backward in the guide rail.
Step 3: Tighten the focus button.
cleanIng and MaIntenance
The operator has to make sure that safety-relating and machine-technical installations are inspected by
an expert after every four years in the course of an acceptance test.
The operator has to make sure that safety-relating and machine-technical installations are inspected by
a skilled person once a year.
The following points have to be considered during the inspection:
1) All screws used for installing the devices or parts of the device have to be tighly connected and must not
be corroded.
2) There must not be any deformations on housings, xations and installation spots (ceiling, suspension,
trussing).
3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or
sediments. Further instructions depending on the installation spot and usage have to be adhered by a
skilled installer and any safety problems have to be removed.
The objective lens will require weekly cleaning as smoke-uid tends to building up residues, reducing the
light-output very quickly. The venting slots should be cleaned monthly.
The interior of the device should be cleaned at least annually using a vacuum-cleaner or an air-jet.
There are no serviceable parts inside the device except for the lamp. Maintenance and service operations
are only to be carried out by authorized dealers.
english
