Seto ALDEBARAN CRANEMASTER AC1350 LED User manual

Professional Lighting Solutions
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
CRANEMASTER
SETO CRANESTAR
SETOLITE Lichttechnik GmbH
Bockhackerstr. 13 - 42499 Hückeswagen, Germany
[phone] - [phone]
[e-mail] - www.setolite.com

2
DEUTSCH
Inhalt
Gültigkeit der Anleitung 2
Vor Gebrauch 2
Symbole der Anleitung 3
Gewährleistung 3
Sicherheitshinweise 3
Anwendungsbereich 3
Bedienelemente 4
Inbetriebnahme 5
Anschließen der Zuleitung (bei Produkten mit austauschbarer Zuleitung) 5
Installation / Montage 5 – 6
Ausrichtung 6
Elektrischer Anschluss 7
Störung 7
Reinigung und Pege 7
Wartung 7
Entsorgung 7
Rücknahme von Altgeräten 7
Technische Daten 8
ErP-Daten (2019/2020-EU) 9 – 10
Gültigkeit der Anleitung
Diese Gebrauchsanleitung ist gültig für Leuchten der Serien
ALDEBARAN® CRANEMASTER
SETO CRANESTAR
Typenbezeichnung und Artikelnummer entnehmen Sie bitte dem Typenschild.
WICHTIG
VOR GEBRAUCH SORGFÄLTIG LESEN UND AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
• Das Nichtbeachten dieser Gebrauchsanleitung kann zu Verletzungen oder Beschädigungen führen.
• Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Gebrauchsanweisung.

3
DEUTSCH
Symbole in der Anleitung
Gewährleistung
Hinsichtlich Gewährleistung und Garantieregelungen gelten die zum Zeitpunkt des Kaufs gültigen AGB.
Bitte beachten Sie auch unsere aktuellen Seiten im Internet www.setolite.com
Sicherheitshinweise
Dieses Qualitätsprodukt ist nach aktuellen technischen Standards gefertigt, geprüft und in einem sicherheitstechnisch
einwandfreien Zustand ausgeliefert worden. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
muss der Anwender die Hinweise und Warnvermerke dieser Gebrauchsanweisung beachten.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
• wenn der LED-Kranstrahler sichtbare Schäden aufweist.
• wenn der LED-Kranstrahler nicht mehr ordnungsgemäß arbeitet.
• nach längerer Lagerung unter ungünstigen Verhältnissen.
• nach schweren Transportbeanspruchungen.
In diesen Fällen ist der LED-Kranstrahler zur Reparatur zu geben.
HINWEIS!
Eine Reparatur des LED-Kranstrahlers darf nur durch den Hersteller, seinen Kundendienst oder eine Elektrofachkraft
erfolgen. Elektrofachkraft ist, wer aufgrund seiner fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kennt-
nisse der einschlägigen Normen, die übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann.
Garantiereparaturen werden nur durch den Hersteller ausgeführt.
Anwendungsbereich
ALDEBARAN®/SETO LED-Kranstrahler sind als Außenbeleuchtung für Industrie und Baugewerbe, vorzugsweise zur
Verwendung an Baukränen, einsetzbar. ALDEBARAN® /SETO LED-Kranstrahler sind konzipiert, um Ihnen eine optimale
Beleuchtung direkt am Arbeitsplatz bereitzustellen.
Ein Betrieb in korrosiver oder explosionsgefährdeter Umgebung ist nicht zulässig.
GEFAHR!
Macht auf gefährliche Situationen durch elektrischen
Strom aufmerksam. Bei Nichtbeachtung besteht die
Gefahr einer Verletzung oder Lebensgefahr.
VORSICHT!
Kennzeichnet Gefahren, die Beschädigungen des
Gerätes zur Folge haben können.
WARNUNG!
Kennzeichnet Sicherheitshinweise, bei deren
Nichtbeachtung die Gefahr einer Verletzung
oder Lebensgefahr besteht.
HINWEIS!
Hebt Tipps und andere nützliche Informationen dieser
Betriebsanleitung hervor.

4
DEUTSCH

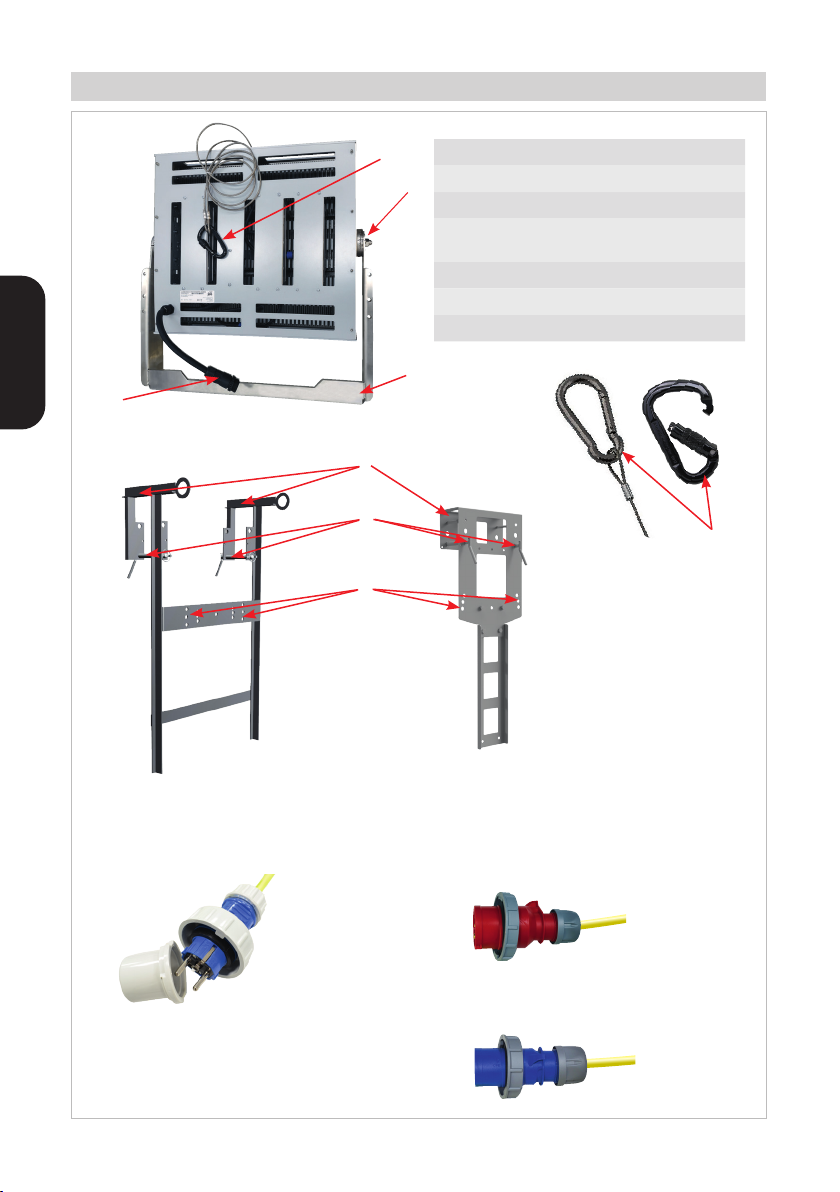

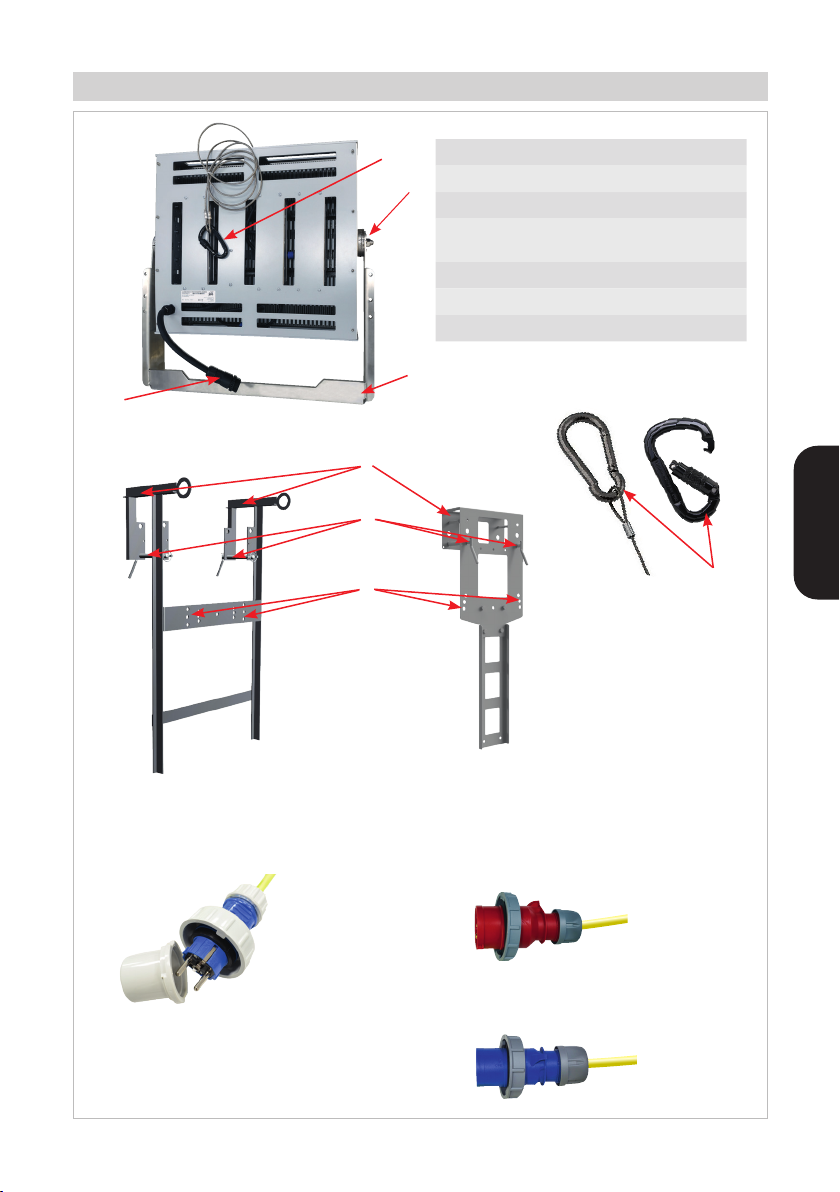

Bedienelemente
(A) Karabiner
(B) Vertikale Verstellung (Zahnscheiben)
(C) Bügel
(D) Anschlussleitung mit Kabelstecker
(LED-Kranstrahler)
(E) U-Prol zum Aufsetzen auf Kran-Gerüst
(F) Sicherungsbolzen mit Sicherheits-Klappsplint
(G) Montage-Löcher für Strahler
A
SETO Krangestell‘SLIM‘SETO Krangestell (Typ„T-P“)
G
F
E
Rückseite Strahler
B
D
C
A
[a] Zuleitung mit montiertem Stecker (IP68) [b] Zuleitung mit montiertem CEE-Stecker 16 A,
400 V (IP67)
[c] Zuleitung mit montiertem CEE-Stecker 16 A,
230 V (IP67)

5
DEUTSCH
Inbetriebnahme
Der LED-Kranstrahler wird anschlussfertig für Wechselstrom ausgeliefert. Die LED-Kranstrahler ist nur an Wechselstrom – mit
Spannung gemäß Typenschild – an eine vorschriftsmäßig installierte Steckdose anzuschließen. Bitte beachten Sie, dass
Ihre Anlage den einschlägigen VDE-Richtlinien entspricht. Bei Fragen diesbezüglich wenden Sie sich bitte an Ihren Ener-
gieversorger oder Ihre Elektrofachkraft. Selbstverständlich stehen wir Ihnen bei Rückfragen zur Verfügung.
VORSICHT!
Bei Ausführungen des LED-Kranstrahlers mit anderen Stecksystemen (nicht Schuko®), ist die Spannung gemäß
Typenschild zu beachten.
Anschließen der Zuleitung (bei Produkten mit austauschbarer Zuleitung)
Um die Zuleitung mit dem LED-Kranstrahler zu verbinden, stecken Sie die Kabelbuchse der Zuleitung in den Kabelstecker
des LED-Kranstrahlers und drehen Sie den Gewindering der Kabelbuchse„handfest“ (ca. 50 cNm) im Uhrzeigersinn zu.
Um die Zuleitung zu trennen, drehen Sie den Gewindering der Kabelbuchse gegen den Uhrzeigersinn auf und ziehen
die Steckverbinder auseinander.
GEFAHR! Elektrischer Strom!
Vergewissern Sie sich, dass vor dem Verbinden oder
Trennen der Zuleitung der LED-Kranstrahler vom
Versorgungsnetz getrennt ist.
HINWEIS!
Der LED-Kranstrahler darf nur mit der Originalzuleitung
betrieben werden. Zuleitungen im Austausch oder zur
Reparatur sind nur über den Hersteller oder dessen
Servicevertreter zu beziehen.
WARNUNG!
• Verlegen Sie die Kabel so, dass keine Stolperfallen entstehen und sie vor mechanischen Beschädigungen, wie
Abreißen oder Überfahren, geschützt sind.
• Befestigen Sie die Kabel falls erforderlich mit Klebeband oder Kabelbindern.
• Stellen Sie sicher, dass der LED-Kranstrahler vor Inbetriebnahme sicher aufgestellt und befestigt ist.
• Beachten Sie zudem geltende Vorschriften zur Arbeitssicherheit!
Elektrischer Anschluss
Verbinden Sie den Netzstecker der Anschlussleitung mit Ihrer Netzanschlussdose.
Mit dem Anschluss an das Versorgungsnetz ist der LED-Kranstrahler betriebsbereit.
Installation / Montage
Montage LED-Kranstrahler:
Mittels Bügel (C) lässt sich der LED-Kranstrahler für viele Anwendungsfälle direkt am Einsatzort montieren. Hierzu sind
die Befestigungslöcher vorgesehen.
Kabelstecker
(LED-Kranstrahler)
Kabelbuchse
(Zuleitung)

6
DEUTSCH
Installation Krangestell:
LED-Kranstrahler an den vorgesehenen Montage-Löchern verschrauben. Gestell mit montiertem Strahler hochziehen. Ge-
stell auf Kran-Gerüst aufsetzen. Sicherungsbolzen (F) auf beiden Seiten durchschieben und mit Sicherheits-Splint sichern.
Nun kann der LED-Kranstrahler in Betrieb genommen werden.
WARNUNG!
Krangestelle vom Typ„T-P“ und‘SLIM‘ sind Behelfsvorrichtungen. Ob ein sicherer Betrieb der Scheinwerfer damit in
der jeweiligen Anwendung möglich ist, ist von einer qualizierten Fachkraft (für Baustellen-Einrichtung) zu prüfen
und zu bestätigen!

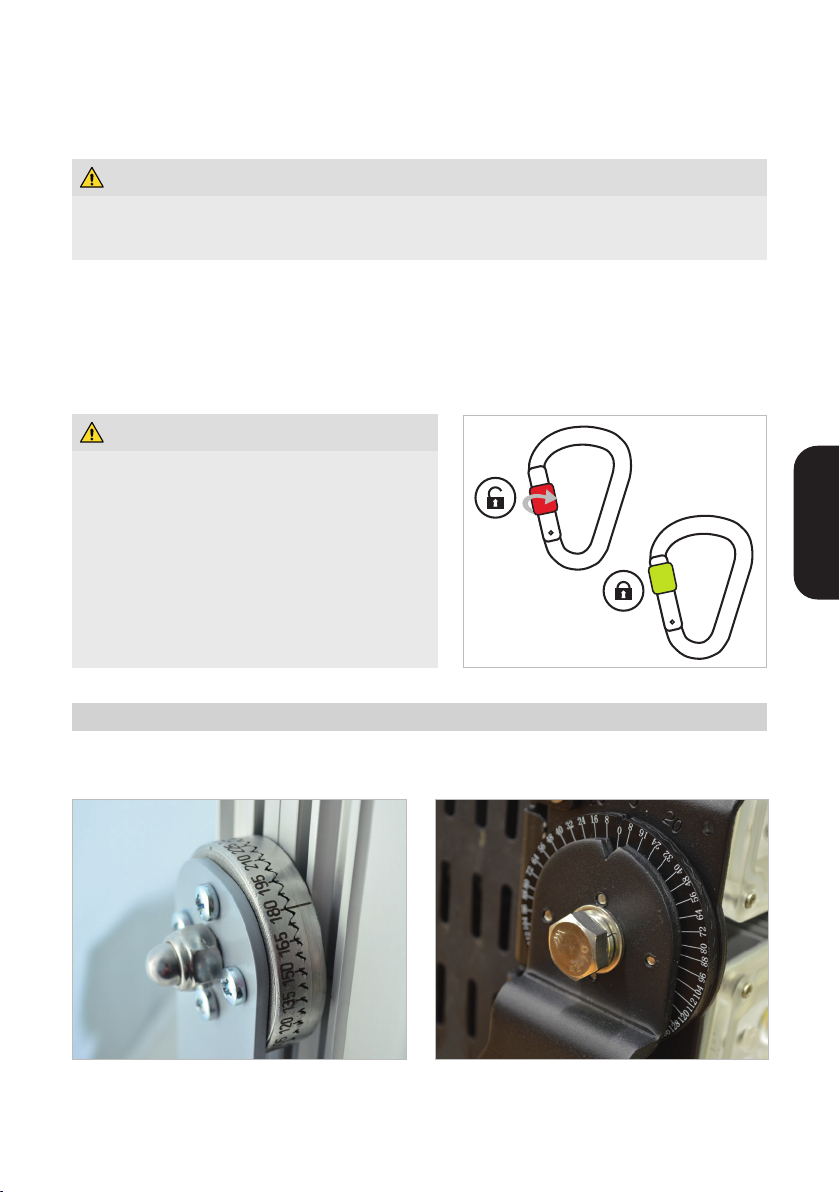

Drahtseilsicherung:
Das Produkt wird mit einer Drahtseilsicherung ausgeliefert. Diese dient der Absturzsicherung des Produkts bei Versagen
der regulären Befestigung. Hierdurch soll ein Abstürzen des Produktes verhindert und Gefahren für Personen in unmittel-
barer Nähe vermieden werden.
Anbringung:
Legen Sie das Drahtseil um einen „für das Gewicht geeigneten“ festen Punkt und verbinden mittels Karabiner (A) die
beiden Enden (Schlaufen) des Drahtseils, sodass das Produkt vor einem Absturz gesichert ist.
WARNUNG! Verletzungsgefahr!
• Karabiner mit manueller Verschlusssicherung müssen
aktiv verriegelt werden. Hierzu ist die Drehhülse über die
Schnapperönung bis zum Anschlag zuzudrehen.
• Hierbei handelt es sich um eine zusätzliche Sicherung.
Die Drahtseilsicherung ersetzt nicht das ordnungsgemäße
Befestigen des Produkts.
• Die Drahtseilsicherung ist nicht geeignet, um das Produkt
damit aufzuhängen oder zu befestigen.
• Die Drahtseilsicherung ist so zu befestigen, dass sie den
ordnungsgemäßen Gebrauch des Produktes nicht
beeinträchtigt oder behindert.
Ausrichtung
Vertikale Verstellung:
Zur vertikalen Verstellung des LED-Kranstrahlers önen Sie die Schraube/ Mutter und neigen Sie den LED-Kranstrahler
in die gewünschte Position. Die Neigung kann in mehreren Stufen verstellt werden. Nach Einstellung des Winkels die
Schraube/ Mutter wieder festziehen.
ALDEBARAN®CRANEMASTER SETO CRANESTAR

7
DEUTSCH
Elektrischer Anschluss
Verbinden Sie den Netzstecker der Anschlussleitung mit Ihrer Netzanschlussdose. Mit dem Verbinden an das Versor-
gungsnetz ist der Strahler in Betrieb.
HINWEIS!
Steckvorrichtungen mit Schutzart IP67 verfügen über ein Bajonettsystem. Drehen Sie zur Erreichung des Schutzgrades
die Bajonettringe fest zu.
Störung
Fehler Mögliche Ursache Behebung
Strahler ohne Funktion Trennung vom Versorgungsnetz Überprüfen Sie die Verbindung zum
Netzanschluss
Ausfall eines einzelnen LED-Modules Defektes LED-Modul Reparatur notwendig
Ausfall LED-Module,
gruppenweise 2 bis 3 Stk.
Netzteil/Treiber defekt Reparatur notwendig
GEFAHR! Elektrischer Strom!
• Wartungs- oder Reparaturarbeiten an dem LED-Kranstrahler dürfen nur von Elektrofachkräften durchgeführt werden.
Es gelten die einschlägigen Sicherheitsregeln für das Arbeiten an elektrischen Anlagen.
• Vor jeder Wartung, Instandsetzung und Reinigung ist grundsätzlich das Gerät durch Ziehen des Netzsteckers vom
Versorgungsnetz zu trennen.
Reinigung und Pege
Verwenden Sie zum Reinigen der Kunstoteile/ Metallteile keine Lösungsmittel, Alkohole oder sonstige Chemikalien.
Verwenden Sie zum Entfernen von Schmutz, Staub, Öl und Fett usw. ein weiches, trockenes und fusselfreies Tuch.
Wartung
Vergewissern Sie sich in regelmäßigen Abständen, dass die Kühlung über die Kühlrippen der LED-Module nicht beein-
trächtigt ist. Das Produkt ist reparaturfähig. Einzelne Komponenten können im Bedarfsfall durch eine Fachkraft ausge-
tauscht bzw. instand gesetzt werden.
Entsorgung
Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recyclebar sind und
wiederverwendet werden können. Dieses Produkt ist getrennt vom Hausmüll zu entsorgen. Bitte entsorgen Sie das Pro-
dukt bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center. Bitte helfen Sie mit, die Umwelt, in der wir
leben, zu erhalten.
Rücknahme von Altgeräten
Wir kümmern uns um eine umweltverträgliche Entsorgung Ihrer Altgeräte. Wenden Sie sich direkt an Ihr SETOLITE Team!

8
DEUTSCH
Technische Daten
ALDEBARAN®CRANEMASTER
Typ AC1350 LED AC2000 LED AC2800 LED
Elektrische Daten
Eingangsspannung* 230 V AC
230 / 400 V AC
Frequenz 50 /60 Hz
Leistungsaufnahme ca. 600 W 900 W 1.200 W
Schutzklasse I
Lichttechnische Daten
Leuchtmittel 2x 300 W LED-Modul 3x 300 W LED-Modul 4x 300 W LED-Modul
Lichtfarbe 6.000 K / 4.000 K
Allgemeine Daten
Schutzart IP66
Schlagfestigkeit IK10
Betriebstemperatur -30 bis +50 °C -30 bis +45 °C
Abmessungen (L x B x H) 560 x 645 x 145 mm 625 x 645 x 145 mm 700 x 645 x 145 mm
Gewicht 17 kg 21 kg 27 kg
SETO CRANESTAR
Typ 12K 20K 24K 28K
Elektrische Daten
Eingangsspannung 230 V AC
230 / 400 V AC
Frequenz 50 /60 Hz
Leistungsaufnahme ca.
480 W 720 W 960 W 1.200 W
Schutzklasse I
Lichttechnische Daten
Leuchtmittel
4x 120 W LED-Modul 6x 120 W LED-Modul 8x 120 W LED-Modul 10x 120 W LED-Modul
Lichtfarbe 5.000 K
Allgemeine Daten
Schutzart IP65
Schlagfestigkeit IK08
Betriebstemperatur -30 bis +50 °C -30 bis +40 °C
Abmessungen (L x B x H) 250 x 650 x 140 mm
380 x 650 x 140 mm 597 x 650 x 132 mm 729 x 650 x 140 mm
Gewicht 12 kg 17 kg 22 kg 25 kg
*modellabhängig

9
DEUTSCH

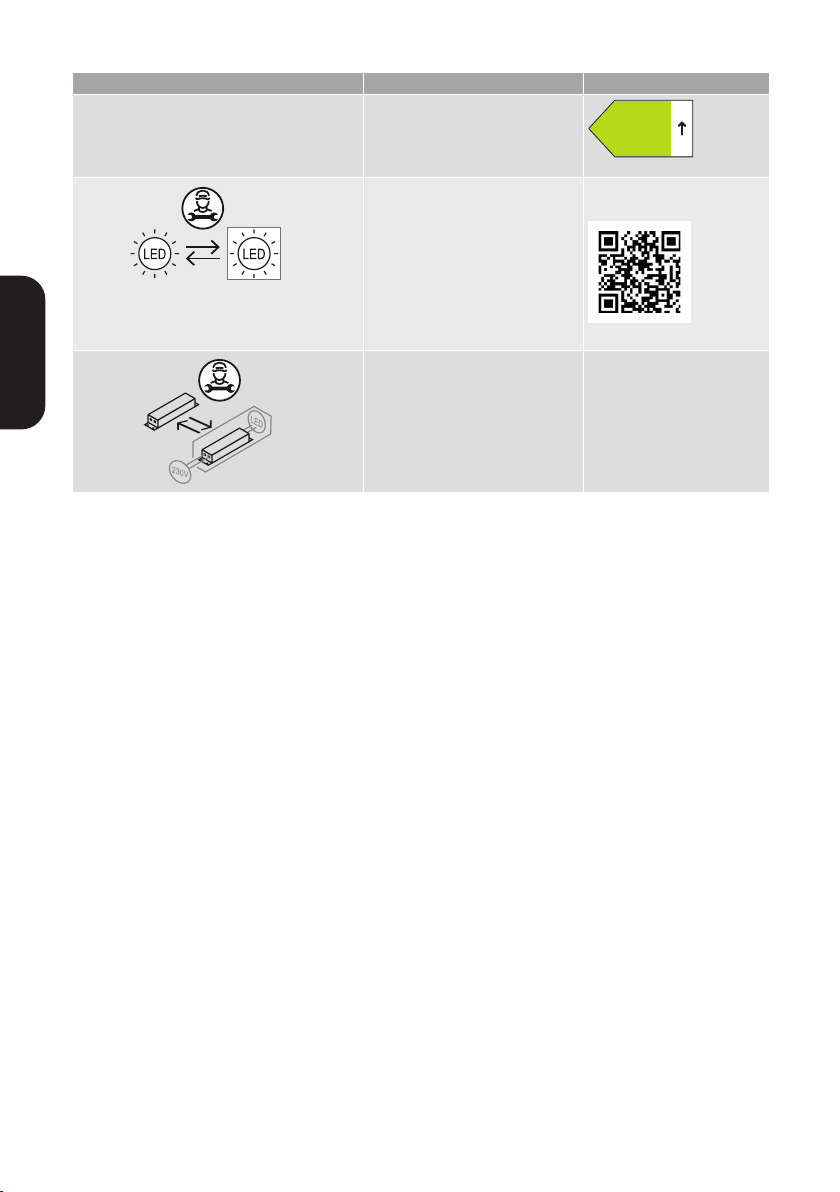

ErP-Daten (2019/2020-EU)
Produkt / Modell Leuchtmittel / Betriebsgerät EPREL
• ALDEBARAN® CRANEMASTER AC1350 LED
• ALDEBARAN® CRANEMASTER AC2000 LED
• ALDEBARAN® CRANEMASTER AC2800 LED
Diese LED-Kranstrahler enthalten
eine Lichtquelle der Energieezienz-
klasse C.
CC
A
G
Enthaltene Leuchtmittel: AC1350 LED AC2000 LED AC2800 LED
1410911422 (5.700 K) 1 2 2
1410911423 (4.000 K) 1 1 2
Die Lichtquellen dieser LED-Kranstrahler
dürfen nur vom Hersteller oder einem
von ihm beauftragten Servicetechniker
oder einer vergleichbar qualizierten
Person ersetzt werden.
SETOLITE Lichttechnik GmbH
1410911422
SETOLITE Lichttechnik GmbH
1410911423
Das Betriebsgerät dieser LED-
Kranstrahler ist durch eine Fach kraft
austauschbar.

10
DEUTSCH

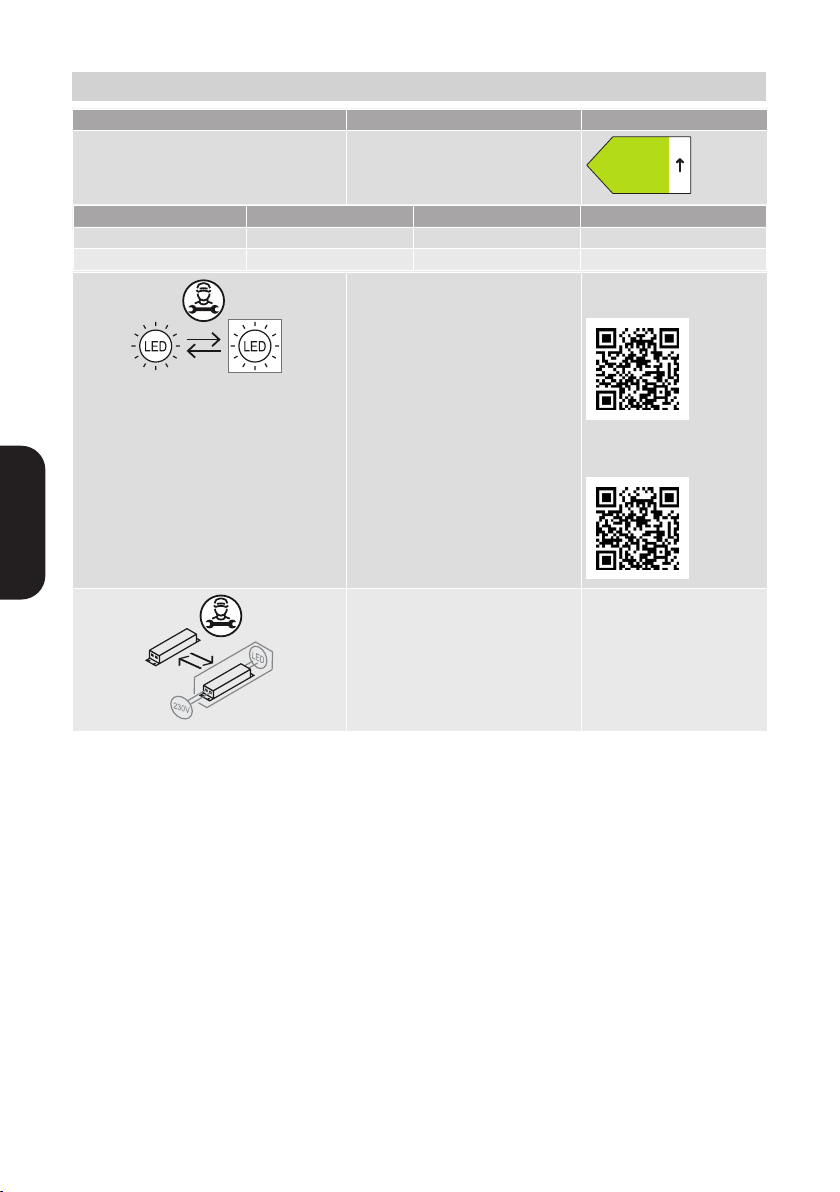

Produkt / Modell Leuchtmittel / Betriebsgerät EPREL
• SETO CRANESTAR 12K
• SETO CRANESTAR 20K
• SETO CRANESTAR 24K
• SETO CRANESTAR 28K
Diese LED-Kranstrahler enthalten
eine Lichtquelle der Energie-
ezienzklasse C.
CC
A
G
Die Lichtquelle dieser LED-
Kranstrahler darf nur vom
Hersteller oder einem von
ihm beauftragten Servicetechniker
oder einer vergleichbar qualizierten
Person ersetzt werden.
SETOLITE Lichttechnik GmbH
1410911420
Das Betriebsgerät dieser LED-
Kranstrahler ist durch eine Fachkraft
austauschbar.

11
ENGLISH
Table of contents
Validity of instructions 11
Before use 11
Symbols in the instructions 12
Warranty 12
Safety information 12
Field of application 12
Controls 13
Initial operation 14
Connecting the supply line (for products with interchargeable supply cable) 14
Installation / Mounting 14 – 15
Alignment 15
Electrical connection 16
Fault 16
Cleaning and care 16
Maintenance 16
Disposal 16
Return of old equipment 16
Technical data 17
ErP data (2019/2020-EU) 18 – 19
Validity of instructions
These operating instructions are valid for LED crane spotlight of the series
ALDEBARAN® CRANEMASTER
SETO CRANESTAR
Please refer to the rating plate for the type designation and article number.
IMPORTANT
READ CAREFULLY BEFORE USE AND KEEP FOR LATER REFERENCE
• Neglecting these instructions may lead to injuries or damages.
• When leaving the device for other persons to use, hand over the instructions as well.

12
ENGLISH
Symbols in the instructions
Warranty
With regard to warranty and guarantee regulations, the terms and conditions valid at the time of purchase apply .
Take a look at our latest sites at www.setolite.com
Safety information
This quality LED crane spotlight was built according to the rules of technology. The LED crane spotlight was built, tested
and delivered in proper condition. To maintain this condition and to ensure safe operation, the user must follow the
instructions and warnings of the operating instructions.
It is to assume that a safe operation is not possible
• if the LED crane spotlight shows visible damage.
• if the LED crane spotlight is no longer working properly.
• after prolonged storage under inconvenient conditions.
• after heavy transport stresses.
In these cases, the LED crane spotlight must be sent in for repair.
INFORMATION!
Repairs to the LED crane spotlight must be carried out only by the manufacturer, his customer service department or
a qualied electrician. A qualied electrician has the professional training, knowledge and experience, as well as
knowledge of the pertinent standards, to assess the work they are required to carry out and recognize possible
hazards. Warranty repairs are carried out only by the manufacturer.
Field of application
ALDEBARAN®/SETO LED crane spotlights can be used as outdoor lighting for industry and construction, preferably for
use on construction cranes. ALDEBARAN®/SETO LED crane spotlights are developed to oer you optimal illumination
directly at the workplace.
Operation in a corrosive or potentially explosive environment is not permitted.
DANGER!
Calls attention to dangerous situations with
electrical current. When neglected, there is a
danger of injuries or danger of life.
ATTENTION!
Labels dangers that may lead to damages of the
product.
WARNING!
Labels safety guidelines which can cause dangers of
injuries or dangers of life when neglected.
INFORMATION!
Highlights tips and other useful information of these
instructions.

13
ENGLISH
Controls
(A) Carabiner
(B) Vertical adjustment (toothed pulleys)
(C) Hanger
(D) Connection cable with cable plug
(LED crane spotlight)
(E) U-prole for mounting on crane scaolding
(F) Safety bolt with safety folding cotter pin
(G) Mounting holes for spotlights
A
SETO crane frame‘SLIM‘SETO crane frame (type“T-P“)
G
F
E
Backside spotlight
B
D
C
A
[a] Supply cable with mounted plug (IP68) [b] Supply cable with mounted CEE plug 16 A,
400 V (IP67)
[c] Supply cable with mounted CEE plug 16 A,
230 V (IP67)

14
ENGLISH
Initial operation
The LED crane spotlight is supplied ready for connection to alternating current. The LED crane spotlight is only to be
connected to an alternating current – with the voltage according to the rating plate – to a properly installed safety socket.
Please note that your system corresponds to the relevant VDE guidelines. If you have any questions about this, please
contact your energy supplier or your electrician. Of course we are at your disposal if you have any questions.
ATTENTION!
In the case of versions of the LED crane spotlight with other plug-in systems (not Schuko®), the voltage according to
the rating plate must be observed.
Connecting the supply line (for products with interchangeable supply cable)
To connect the supply line to the LED crane spotlight, insert the cable socket of the supply line into the cable plug of the
LED crane spotlight and turn the threaded ring of the cable socket“hand-tight“ (approx. 50 cNm) clockwise.
To disconnect the cable, unscrew the threaded ring of the cable socket anti-clockwise and pull the connectors apart.
DANGER! Electric current!
Before connecting or disconnecting the supply line,
make sure that the LED crane spotlight is disconnected
from the power supply.
ATTENTION!
The LED crane spotlight may only be operated with
the original cable. Cables for replacement or repair can
only be obtained from the manufacturer or its service
representative.
WARNING!
• Lay the cables in such a way that there are no tripping hazards and they are protected from mechanical damage
such as tearing o or being run over.
• If necessary, secure the cables with tape or cable ties.
• Make sure the LED crane spotlight is securely set up and fastened before use.
• Also observe the applicable regulations on occupational safety!
Electric connection
Connect the mains plug of the connecting cable to your mains connection socket.
The LED crane spotlight is ready for operation once it has been connected to the mains power supply.
Installation / Mounting
Mounting LED crane spotlight:
By means of a bracket (C), the LED crane spotlight can be mounted directly at the place of use for many applications. The
mounting holes are provided for this purpose.
Cable plug
(LED crane spotlight)
Cable socket
(Supply line)

15
ENGLISH
Installation of crane frame:
Screw the LED crane spotlight to the mounting holes provided. Raise the frame with the mounted spotlight. Place the
frame on the crane scaold. Push through the safety bolts (F) on both sides and secure with the safety splint.The LED crane
spotlight can now be put into operation.
WARNING!
Crane frames of type“T-P” and‘SLIM’are makeshift devices. Whether safe operation of the oodlights is possible with
them in the respective application must be checked and conrmed by a qualied specialist (for construction site
equipment)!
Wire rope safety device:
The product is supplied with a wire rope safety device. This serves to secure the product against falling if the regular fastening
fails. This is to prevent the product from falling and to avoid danger to persons in the immediate vicinity.
Attachment:
Place the wire rope around a xed point “suitable for the weight“ and connect the two ends (loops) of the wire rope by
means of a carabiner (A) so that the product is secured against falling.
WARNING! Risk of injury!
• Carabiners with a manual locking device must be actively
locked. To do this, turn the swivel sleeve over the gate
opening as far as it will go.
• This is an additional safety device. The wire rope safety
device does not replace the proper fastening of the
product.
• The wire rope safety device is not suitable for hanging or
fastening the product with.
• The wire rope securing device must be fastened in such
a way that it does not impair or hinder the proper use of
the product.
Alignment
Vertical adjustment:
To adjust the LED crane spotlight vertically, open the screw /nut and tilt the LED crane spotlight to the desired position. The
inclination can be adjusted in several steps. After adjusting the angle, tighten the screw/ nut again.
ALDEBARAN®CRANEMASTER SETO CRANESTAR

16
ENGLISH
Electrical connection
Connect the mains plug of the connection cable to your mains socket. The LED crane spotlight is in operation when it is
connected to the mains supply.
INFORMATION!
Plugs and socket-outlets with IP67 protection have a bayonet system. Tighten the bayonet rings to achieve the degree
of protection.
Fault
Fault Possible Cause Solution
LED crane spotlight without function Disconnection from the supply
network
Check the connection to the power
supply
Failure of only one LED module Defective LED module Repair necessary
Failure LED modules,
in groups of 2 to 3 pcs.
Power supply unit / driver defective Repair necessary
DANGER! Electric current!
• Maintenance or repair work on the LED crane spotlight may only be carried out by qualied electricians. The
relevant safety rules for working on electrical systems apply.
• Before any maintenance, repairs or cleaning, the device must always be disconnected from the power supply by
pulling out the mains plug.
Cleaning and care
Do not use any solvents, alcohol or other chemicals to clean the plastic parts / metal parts.
To remove dirt, dust, oil and grease, etc., use a soft, dry, lint-free cloth.
Maintenance
Check at regular intervals that cooling via the cooling ns of the LED modules is not impaired. The product is repairable.
Individual components can be replaced or repaired by a specialist if necessary.
Disposal
Your product has been designed and manufactured with high quality materials and components that can be recycled
and reused. This product must be disposed of separately from household waste. Please dispose of the product at your
local municipal collection point or recycling centre. Please help to preserve the environment in which we live.
Return of old equipment
We take care of the environmentally friendly disposal of your old devices. Contact your SETOLITE team directly!

17
ENGLISH
Technical data
ALDEBARAN®CRANEMASTER
Type AC1350 LED AC2000 LED AC2800 LED
Electrical data
Input voltage* 230 V AC
230 / 400 V AC
Frequency 50 /60 Hz
Power consumption approx. 600 W 900 W 1,200 W
Protection class I
Luminous data
Luminant 2x 300 W LED module 3x 300 W LED module 4x 300 W LED module
Colour temperature 6,000 K / 4,000 K
General data
Degree of protection IP66
Impact resistance IK10
Operating temperature -30 to +50 °C -30 to +45 °C
Dimensions approx.
(L x W x H) 560 x 645 x 145 mm 625 x 645 x 145 mm 700 x 645 x 145 mm
Weight 17 kg 21 kg 27 kg
SETO CRANESTAR
Type 12K 20K 24K 28K
Electrical data
Input voltage 230 V AC
230 / 400 V AC
Frequency 50 /60 Hz
Power consumption approx.
480 W 720 W 960 W 1,200 W
Protection class I
Luminous data
Luminant
4x 120 W LED module 6x 120 W LED module 8x 120 W LED module 10x 120 W LED module
Colour temperature 5,000 K
General data
Degree of protection IP65
Impact resistance IK08
Operating temperature -30 to +50 °C -30 to +40 °C
Dimensions approx.
(L x W x H)
250 x 650 x 140 mm 380 x 650 x 140 mm 597 x 650 x 132 mm 729 x 650 x 140 mm
Weight 12 kg 17 kg 22 kg 25 kg
*depending on model

18
ENGLISH
ErP data (2019/2020-EU)
Product / model Luminant / control gear EPREL
• ALDEBARAN® CRANEMASTER AC1350 LED
• ALDEBARAN® CRANEMASTER AC2000 LED
• ALDEBARAN® CRANEMASTER AC2800 LED
These LED crane spotlights contain light
sources of energy eciency class C.
CC
A
G
Included luminants: AC1350 LED AC2000 LED AC2800 LED
1410911422 (5.700 K) 1 2 2
1410911423 (4.000 K) 1 1 2
The light sources of these LED crane
spotlights may only be used by the
manufacturer or a service technician
commissioned by him or a be replaced
by a comparable qualied person.
SETOLITE Lichttechnik GmbH
1410911422
SETOLITE Lichttechnik GmbH
1410911423
The control gear of these LED crane
spotlights can be replaced by a
specialist.

19
ENGLISH
Product / model Luminant / control gear EPREL
• SETO CRANESTAR 12K
• SETO CRANESTAR 20K
• SETO CRANESTAR 24K
• SETO CRANESTAR 28K
These LED crane spotlights contain
light sources of energy eciency
class C.
CC
A
G
The light source of these LED
crane spotlights may only be used
by the manufacturer or a service
technician commissioned by him
or a be replaced by a comparable
qualied person.
SETOLITE Lichttechnik GmbH
1410911420
The control gear of these LED crane
spotlights can be replaced by a
specialist.

1410900060 – Rev. 1.3 – 06.07.2022, 10:58
© SETOLITE Lichttechnik GmbH
Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schriftlicher
Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung,
Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten.
We reserve all rights, including translation. Reproduction in whole or in part is only permitted with the written consent of the publisher.
The information in this document corresponds to the technical status at the time of going to press, changes in technology and
equipment, as well as errors and misprints reserved.
www.setolite.com
DEUTSCHENGLISH
