Trumpf TruTool N 160 2A5 User manual

TruTool N 160
TruTool N 200
TruTool PN 200
TruTool PN 201
(2A5)
(2A1), (3A5)
(2A1), (3A5)
(2A1), (3A5)
07.09.2022

DE ..................................................... 3
EN ..................................................... 13
FR...................................................... 23
IT ....................................................... 33
ES...................................................... 43
PT...................................................... 53
NL...................................................... 63
DA ..................................................... 73
SV...................................................... 83
NO ..................................................... 93
FI ....................................................... 103
PL ...................................................... 113
CS ..................................................... 123
SK...................................................... 133
HU ..................................................... 143
LT ...................................................... 153
LV ...................................................... 163
ET...................................................... 173
SL ...................................................... 183
HR ..................................................... 193
SR ..................................................... 203
BG ..................................................... 213
RO ..................................................... 223
TR...................................................... 233
EL ...................................................... 243
RU ..................................................... 253
UK...................................................... 263
JA ............................................................ 273
ZH........................................................... 283
KO........................................................... 293
AR........................................................... 303

DE
Originalbetriebsanleitung 3
Inhalt
1 Sicherheit........................................... 3
2 Produktbeschreibung......................... 5
3 Bedienung.......................................... 9
4 Verbrauchsmaterial und Zubehör ...... 10
5 Störungsbehebung ............................ 11
6 Konformitätserklärung........................ 12
7 Entsorgung von Elektro- und Elektro-
nik-Altgeräten..................................... 12

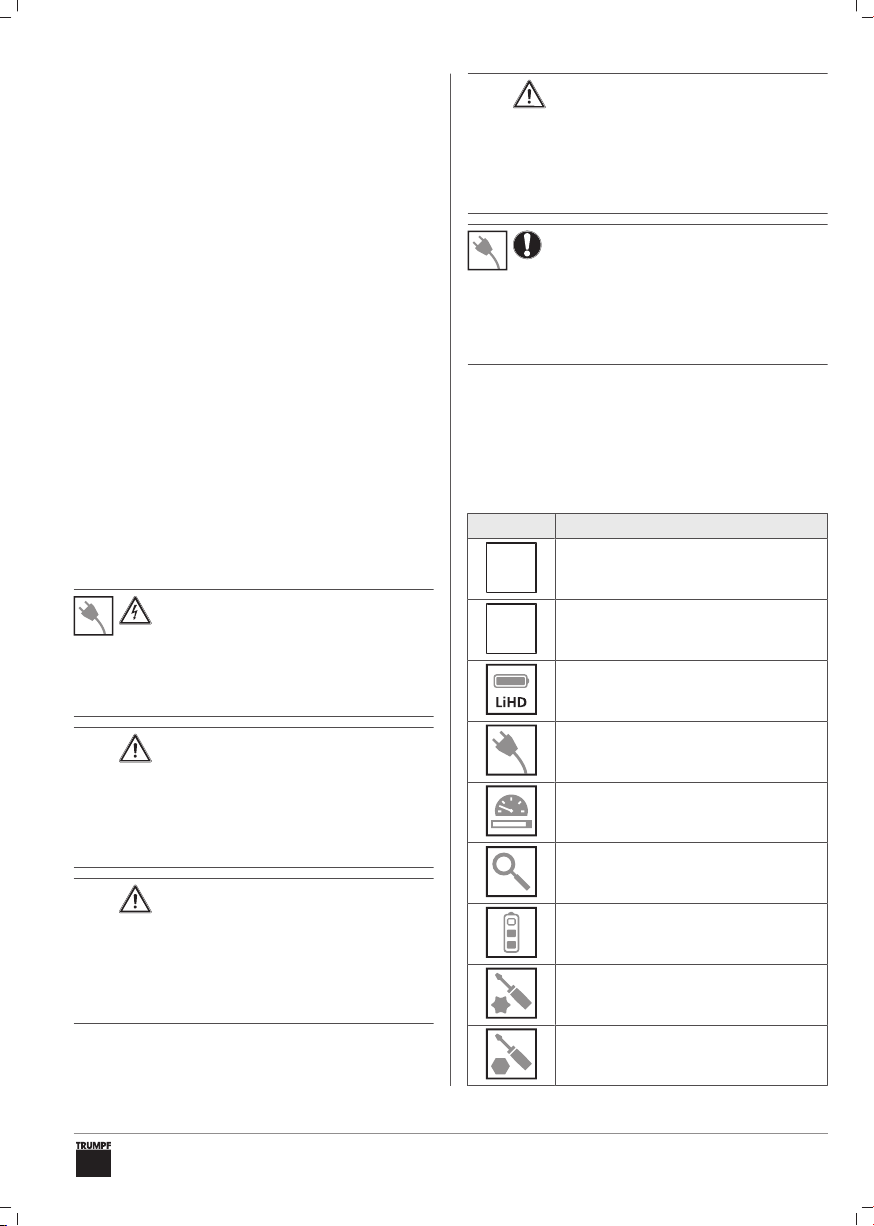

1 Sicherheit
1.1 Allgemeine Sicherheitshinweise
– Lesen Sie alle Sicherheitshinweise und
Anweisungen.
Versäumnisse bei der Einhaltung der Si-
cherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/
oder schwere Verletzungen verursa-
chen.
– Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
1.2 Ergänzende Sicherheitshinweise
GEFAHR
Elektrische Spannung
Lebensgefahr durch Stromschlag
uVor jedem Gebrauch Stecker, Kabel
und Elektrowerkzeug auf Beschädi-
gung kontrollieren.
WARNUNG
Verletzungsgefahr für Hände durch
scharfe Messer oder Kanten
uNicht mit der Hand in die Bearbeitungs-
strecke greifen.
uSchutzhandschuhe tragen.
WARNUNG
Späne treten mit hoher Geschwin-
digkeit aus dem Späneauswurf aus
Verletzungsgefahr durch heisse und
scharfe Späne
uSchutzausrüstung tragen.
WARNUNG
Verletzungsgefahr oder Sachscha-
den durch Fremdzubehör
uNur Original-Zubehör von TRUMPF
verwenden.
ACHTUNG
Sachschaden durch zu hohe Netz-
spannung
uSicherstellen, dass die Netzspannung
mit den Angaben auf dem Typenschild
des Elektrowerkzeugs übereinstimmt.
1.3 Symbole
Die nachfolgenden Symbole sind für das Le-
sen und Verstehen der Betriebsanleitung
von Bedeutung. Die richtige Interpretation
der Symbole hilft, das Elektrowerkzeug be-
stimmungsgemäss und sicher zu bedienen.
Symbol Beschreibung


Typ des Nibblers, z.B.
TruToolN160(2A5)


Typ des Profilnibblers, z.B.
TruToolPN200(2A1)
Elektrowerkzeug mit Akku
Elektrowerkzeug mit Stromkabel
Elektrowerkzeug mit Drehzahlreg-
ler
Prüfen
Ladezustand Akku prüfen
Torxschraube lösen / festschrau-
ben
Sechskantschraube lösen / fest-
schrauben

DE
4 Originalbetriebsanleitung

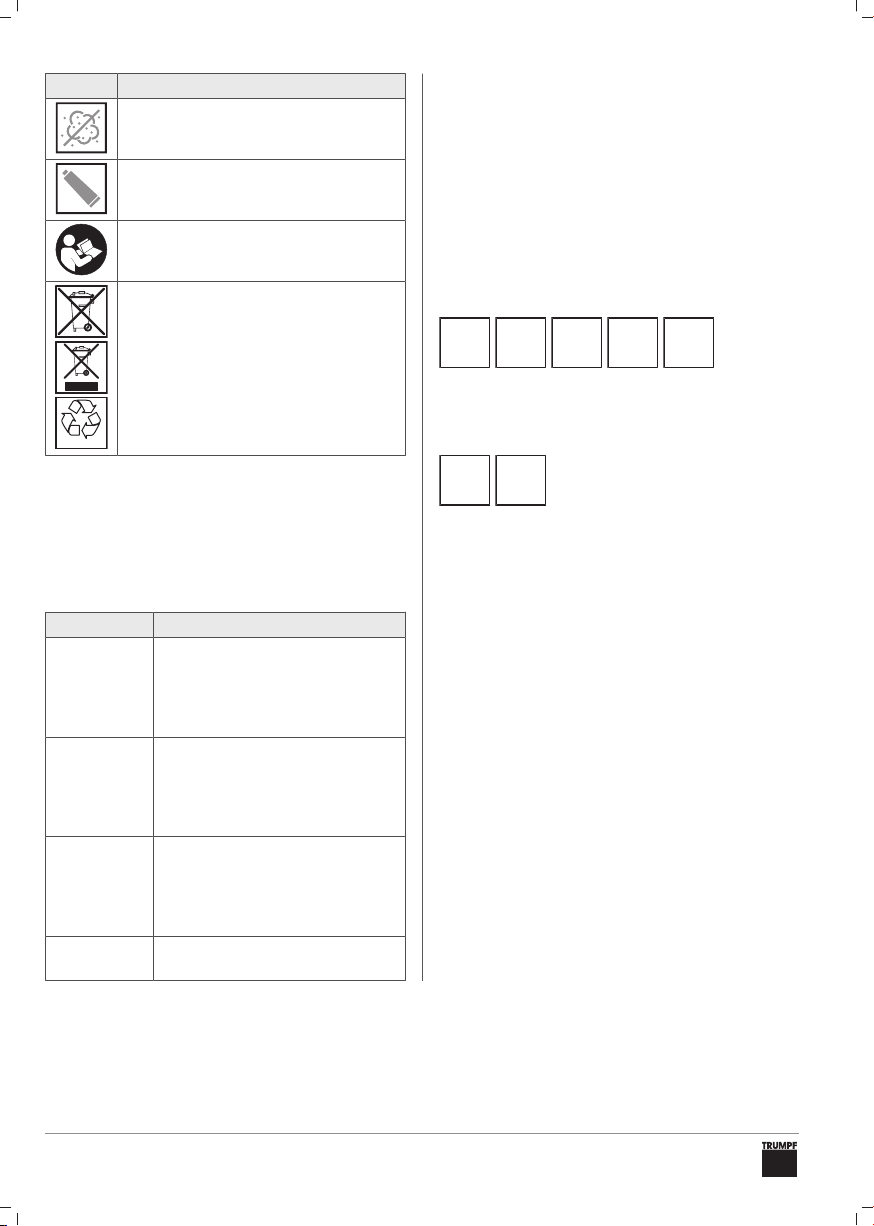

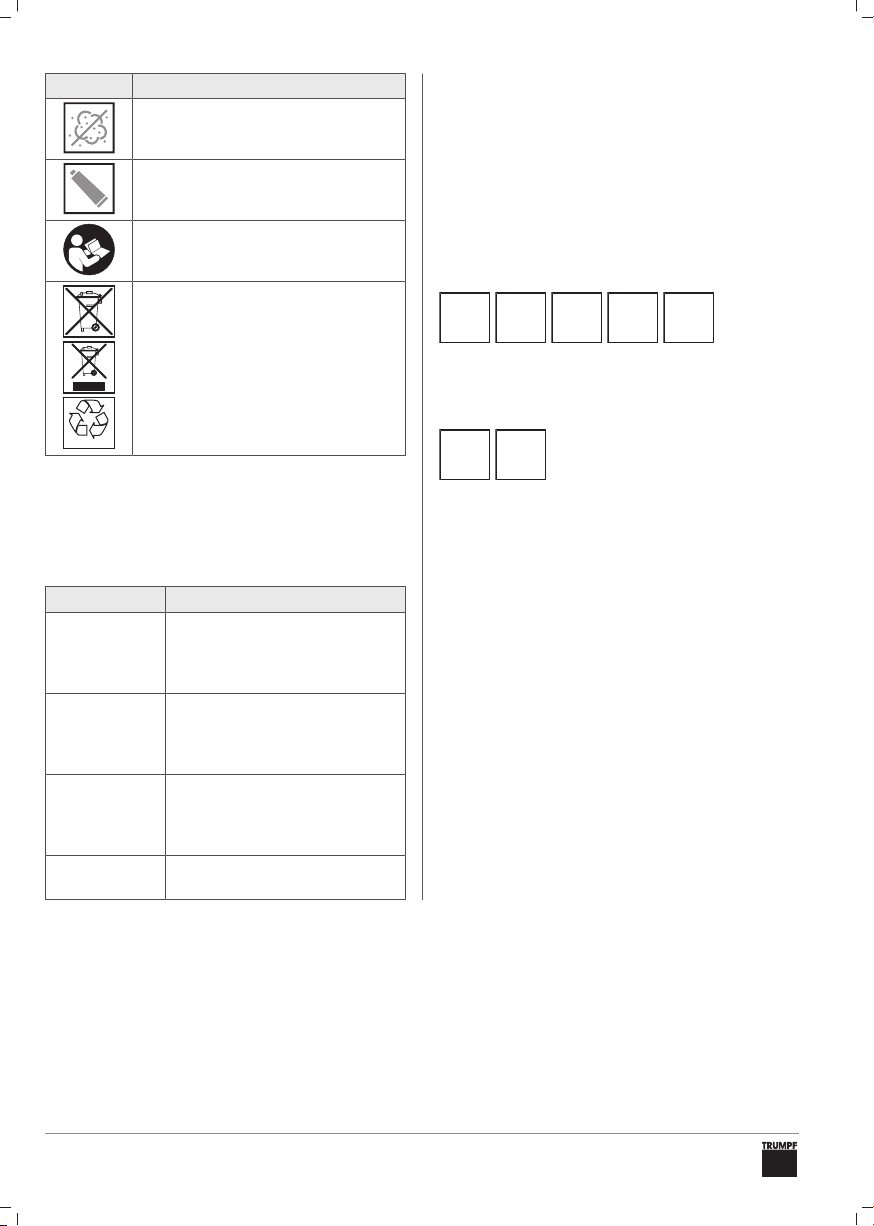

Symbol Beschreibung
Oberfläche reinigen
Schmieren
Betriebsanleitung lesen
Li-ion
Entsorgung/Recycling von Altgerä-
ten und Batterien
1.4 Warnhinweise in diesem
Dokument
Warnhinweise warnen vor Gefahren, die
beim Umgang mit dem Elektrowerkzeug auf-
treten können. Es gibt sie in vier Gefah-
renstufen, die am Signalwort erkennbar sind:
Signalwort Bedeutung
GEFAHR Kennzeichnet eine Gefahr mit
hohem Risiko, die zu Tod oder
schwerer Verletzungen führen
kann, wenn sie nicht vermie-
den wird.
WARNUNG Kennzeichnet eine Gefahr mit
mittlerem Risiko, die zu
schwerer Verletzungen führen
kann, wenn sie nicht vermie-
den wird.
VORSICHT Kennzeichnet eine Gefahr mit
einem geringen Risiko, die zu
leichter oder mittlerer Verlet-
zungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG Kennzeichnet eine Gefahr, die
zu Sachschäden führen kann.
1.5 Bestimmungsgemässe
Verwendung
Die TRUMPF Nibbler/Profilnibbler sind hand-
geführte Elektrowerkzeuge für folgende An-
wendungen:
– Trennen von plattenförmigen Werk-
stücken und Wellblechen aus Stahl, Alu-
minium, Kunststoff usw.
– Trennen gerader oder kurvenförmiger
Aussenkanten und Innenausschnitte
– Trennen nach Anriss










Diese
TRUMPF Nibbler/Profilnibbler bieten zusätz-
lich die Möglichkeit, Profilbleche wie Trapez-
blech oder abgewinkelte Profilleisten zu tren-
nen.




Diese TRUMPF Nibbler bieten
die Möglichkeit zum Trennen nach Schablo-
ne.

DE
Originalbetriebsanleitung 5
2 Produktbeschreibung
10
9
6
5
21 3




9
10
11
8
5
1 4
7
6


9
10
7
11
8
5
6
21 3
9
10
7
8
1 4
5
6



DE
6 Originalbetriebsanleitung


9
10
8
5
6
21 3
7


9
10
8
7
1 4
5
6


9
10
8
7
5
6
21 3
1 Ein-/Aus-Schalter
2 Drehzahlregler
3 Akku
4 Stromkabel
5 Rastbolzen
6 Matrizenträger
7 Befestigungsschrauben
8 Stempelführung
9 Stempel
10 Matrize
11 Abdeckring

DE
Originalbetriebsanleitung 7
2.1 Technische Daten








Betriebsspannung 12V 18V 18V 18V
Hubzahl bei Leerlauf 1000–2350/min 850–1530/min 850–1530/min 850–1530/min
Gewicht ohne Akku 1,2kg / 2,7lbs 1,6kg / 3,5lbs 1,6kg / 3,5lbs 1,8kg / 4lbs
Maximale Materialdicken
Stahl bis 400N/mm21,6mm /
0,063in / 16ga 2mm / 0,079in / 14ga 2mm / 0,079in / 14ga 2mm / 0,079in / 14ga
Stahl bis 600N/mm21,0mm /
0,039in / 20ga 1,5mm / 0,059in / 16ga 1,5mm / 0,059in / 16ga 1,5mm / 0,059in / 16ga
Aluminium
bis 250N/mm22mm / 0,079in / 12ga 2,5mm / 0,098in / 10ga 3mm / 0,118in / 9ga 3mm / 0,118in / 9ga
Geräusch- und Schwingungsemissionswerte
Schwingungsemissi-
onswert ah (Vektor-
summe dreier Rich-
tungen)
10,0m/s26,3m/s27,2m/s25,8m/s2
Unsicherheit K für
Schwingungs-
emissionswert 1,5m/s21,5m/s21,5m/s21,5m/s2
A-bewerteter Schall-
druckpegel LPA typi-
scherweise 90dB(A) 96dB(A) 93dB(A) 94dB(A)
A-bewerteter Schall-
leistungspegel LWA ty-
pischerweise 101dB(A) 107dB(A) 104dB(A) 105dB(A)
Unsicherheit K für
Geräuschemissions-
werte 3dB 3dB 3dB 3dB

DE
8 Originalbetriebsanleitung






Betriebsspannung 230V~ 50/60Hz
120V~ 50/60Hz 230V~ 50/60Hz 120V~ 50/60Hz 230V~ 50/60Hz 120V~ 50/60Hz
Hubzahl bei Leerlauf 2100/min 2100/min 2100/min
Gewicht ohne Kabel 1,8kg / 4lbs 1,8kg / 4lbs 2,0kg / 4,4lbs
Stahl bis 400N/mm22mm /
0,079in / 14ga 2mm / 0,079in / 14ga 2mm / 0,079in / 14ga
Stahl bis 600N/mm21,5mm /
0,059in / 16ga 1,5mm / 0,059in / 16ga 1,5mm / 0,059in / 16ga
Aluminium bis 250N/mm22,5mm /
0,098in / 10ga 3mm / 0,118in / 9ga 3mm / 0,118in / 9ga
Schwingungsemissionswert ah
(Vektorsumme dreier Richtungen) 5,2m/s27,3m/s25,9m/s2
Unsicherheit K für
Schwingungsemissionswert 1,5m/s21,5m/s21,5m/s2
A-bewerteter Schalldruckpegel LPA
typischerweise 80dB(A) 80dB(A) 80dB(A)
A-bewerteter Schallleistungspegel LWA
typischerweise 91dB(A) 91dB(A) 91dB(A)
Unsicherheit K für Geräuschemissions-
werte 3dB 3dB 3dB
2.2 Geräusch- und
Vibrationsinformation
WARNUNG
Gehörschädigung durch überschrit-
tenen Geräuschemissionswert
uGehörschutz tragen.
WARNUNG
Verletzungsgefahr durch über-
schrittenen Schwingungsemissi-
onswert
uWerkzeuge richtig wählen und bei Ver-
schleiss rechtzeitig wechseln.
uZusätzliche Sicherheitsmassnahmen
zum Schutz des Bedieners vor der Wir-
kung von Schwingungen festlegen (z.
B. Warmhalten der Hände, Organisati-
on der Arbeitsabläufe, Bearbeitung mit
normaler Vorschubkraft).
Je nach Einsatzbedingung und Zustand des
Elektrowerkzeuges kann die tatsächliche Be-
lastung höher oder geringer als der angege-
bene Messwert ausfallen.
Der angegebene Schwingungsemissions-
wert wurde nach einem genormten Prüfver-
fahren gemessen und kann zum Vergleich
von Elektrowerkzeugen verwendet werden.
Er kann auch zu einer vorläufigen Einschät-
zung der Schwingungsbelastung herangezo-
gen werden.
Zeiten, in denen die Maschine abgeschaltet
ist oder läuft, aber nicht tatsächlich im Ein-
satz ist, können die Schwingungsbelastung
über den gesamten Arbeitszeitraum deutlich
reduzieren.

DE
Originalbetriebsanleitung 9
3 Bedienung
ACHTUNG
Sachbeschädigung durch Verkan-
ten des Elektrowerkzeugs
uKurven mit wenig Vorschub schneiden.
uMinimalen Radius des Elektrowerk-
zeugs nicht unterschreiten.
uDas Elektrowerkzeug erst an das
Werkstück heranführen, nachdem die
volle Drehzahl erreicht ist.
uFalls die Schneidlinie innerhalb des
Werkstücks endet: Das Elektrowerk-
zeug mit voller Drehzahl einige Millime-
ter rückwärts führen.
uDas Elektrowerkzeug erst abschalten,
wenn der Schneidevorgang beendet
ist.
Zur Bedienung des Elektrowerkzeugs, siehe:
–Ein- und ausschalten A[}313].
–Drehzahl einstellen B[}313].
–Schneidrichtung einstellen C[}313].
–Werkstücke trennen D[}314].
–Innenausschnitt trennen E[}314].
–Ladezustand prüfen F[}314].
–Akku wechseln G[}314].
–Verlängerung montieren I[}316].
3.1 Trennen von Innenausschnitten
Für das Trennen von Innenausschnitten ist
eine Startlochbohrung (d) erforderlich, siehe
Innenausschnitt trennen E[}314].














d 22mm 17mm 24mm
3.2 Verlängerung


Dieser Nibbler bietet die Möglichkeit,
eine Verlängerung zu montieren, siehe Ver-
längerung montieren I[}316].

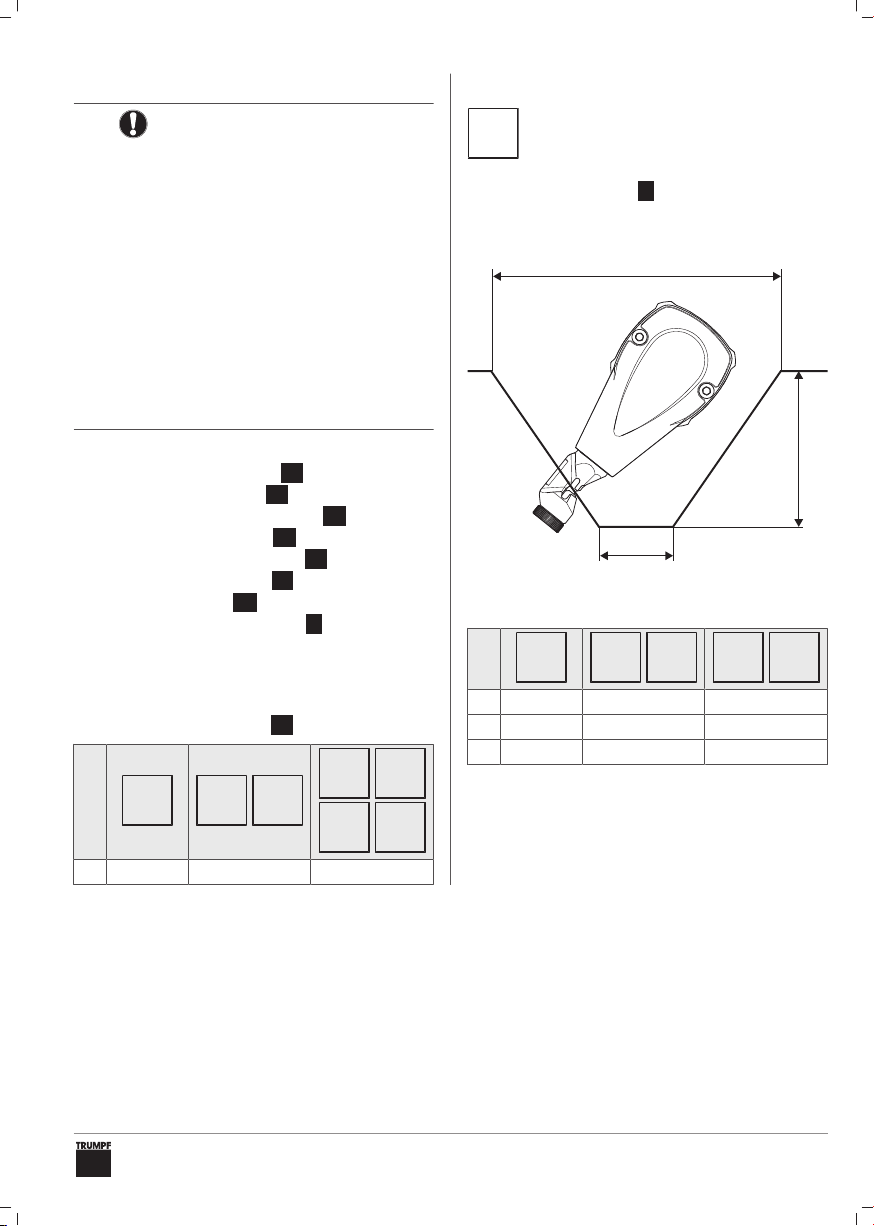

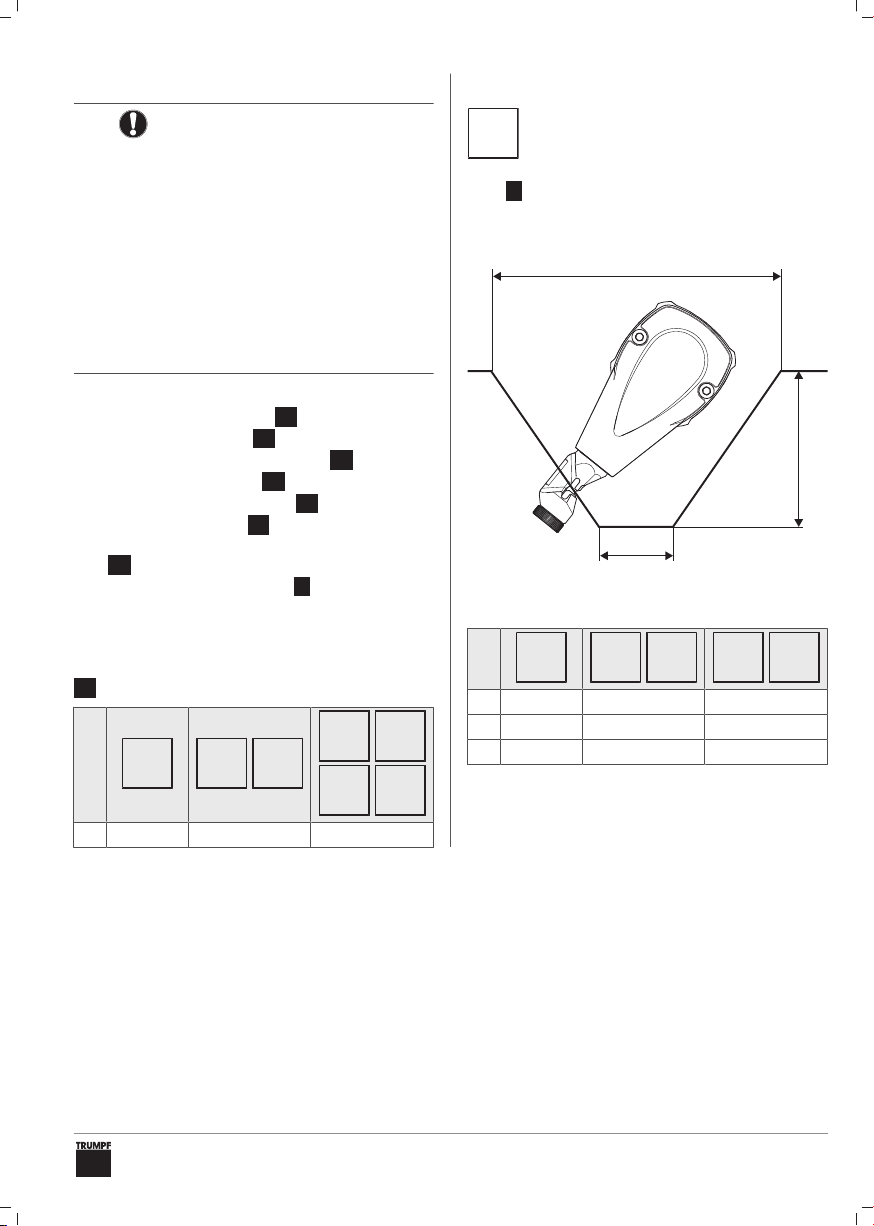

3.3 Profilbleche trennen
c
b
a
c
b
a
Beim Trenne von Profilblechen sind folgende
Mindestmasse zu beachten:










a 140mm 132mm 140mm
b 80mm 79mm 162mm
c 40mm 40mm 40mm

DE
10 Originalbetriebsanleitung

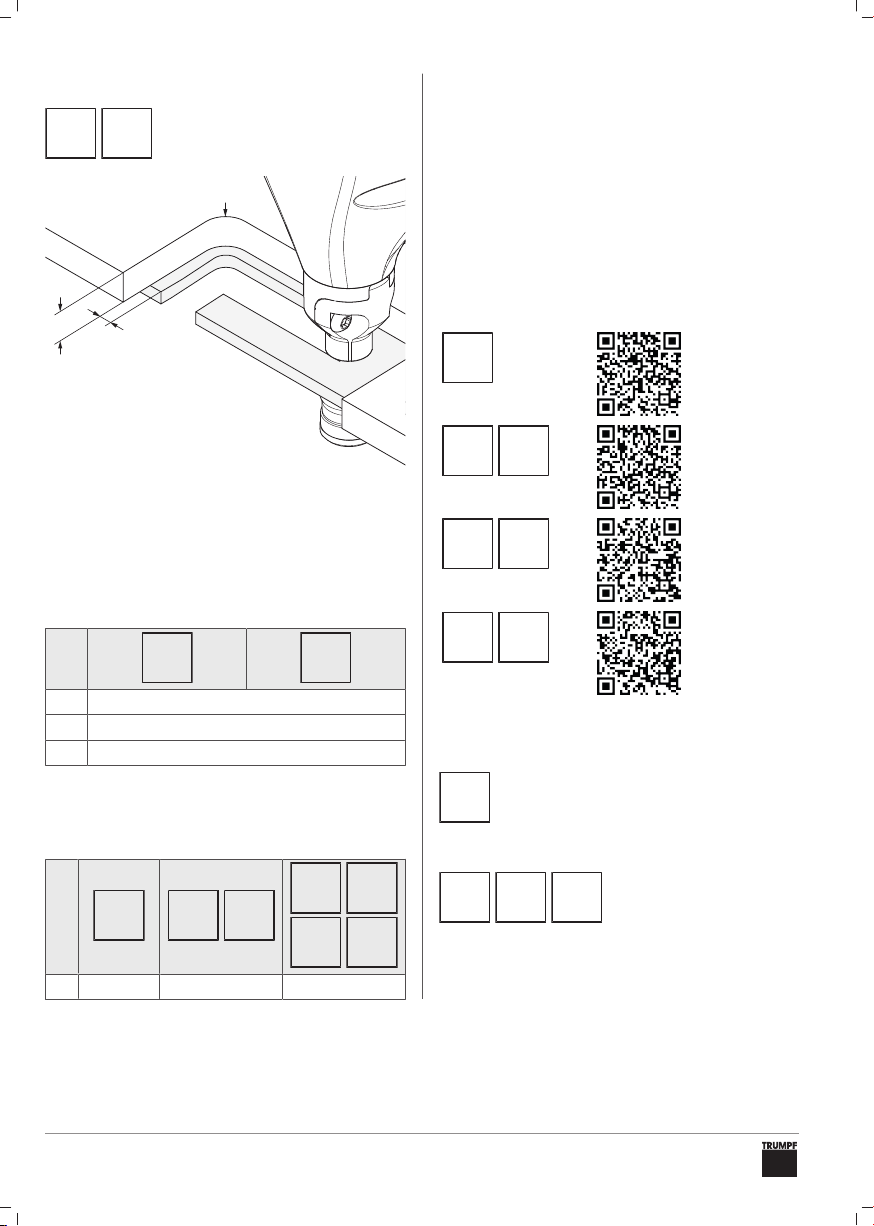

3.4 Trennen mit Schablone








a Abstand zwischen Kontur der Schablo-
ne und Kontur des Werkstücks
h Dicke der Schablone
rsMinimaler Schablonenradius
Beim Trennen mit Schablone sind folgende
Mindestmasse zu beachten:




a 2,5mm
h 3–5mm
rs6,5mm
3.5 Schneiden von Radien
Beim Schneiden von Radien ist der minimale
Innenradius (rmin) zu beachten.














rmin 24mm 4mm 50mm
4 Verbrauchsmaterial und
Zubehör
4.1 Werkzeugwahl
Für schonendes Arbeiten und gute Schnitt-
leistung ist darauf zu achten, dass die Werk-
zeuge scharf sind und rechtzeitig gewechselt
werden.
Hinweise zur Wahl des richtigen Werkzeugs
sowie Zubehör, Ersatzteillisten zu Ver-
schleissteilen, Werkzeugen und Akkupacks
siehe:

















4.2 Alternative Akkus


Dieses Elektrowerkzeug kann mit al-
len CASLIHD 12V und CAS LI-Ion 12V Ak-
kus verwendet werden.








Diese Elektrowerkzeu-
ge können mit allen CASLIHD 18V und
CAS LI-Ion 18V Akkus bis zu einer Kapazi-
tät von 8Ah verwendet werden.

DE
Originalbetriebsanleitung 11
5 Störungsbehebung
Problem Ursache Behebung
Elektrowerkzeug ist
schwergängig. Stempel ist stumpf oder beschädigt.
uStempel wechseln H[}314].
Verschleissplatte ist
abgenutzt.
uVerschleissplatte wechseln L[}320].
Matrize ist stumpf. uMatrize wechseln K[}319].
Matrizenträger ist ge-
brochen. Standzeit von Matri- zenträger erreicht.
uStempel wechseln H[}314].
uMatrizenträger wechseln J[}317].
uMatrize wechseln K[}319].
Elektrowerkzeug lässt
sich nicht einschalten. Akku ist leer oder de- fekt.
uAkku wechseln G[}314].
Stromkabel ist defekt. uStromkabel wechseln[}11].
Kohlebürsten sind ab-
genutzt.
uKohlebürsten ersetzen[}11].
5.1 Stromkabel wechseln
Der Wechsel des Stromkabels ist
ausschliesslich vom Hersteller oder seinen
Vertragswerkstätten auszuführen, um Si-
cherheitsgefährdungen zu vermeiden.
TRUMPF Service-Adressen, siehe:
www.trumpf.com
5.2 Kohlebürsten ersetzen
Bei abgenutzten Kohlebürsten bleibt
der Motor stehen.
uKohlebürsten durch eine Fachkraft prüfen
und ersetzen lassen.

DE
12 Originalbetriebsanleitung
6 Konformitätserklärung
Wir erklären in alleiniger Verantwortung,
dass dieses Produkt mit allen relevanten An-
forderungen folgender Richtlinien, Normen
oder normativen Dokumenten überein-
stimmt:
– 2006/42/EG
– 2014/30/EU
– 2011/65/EU
– EN 62841-1
– EN 62841-2-8
Unterzeichnet für den Hersteller und im Na-
men des Herstellers von:
Dr. Thomas Schneider
Geschäftsführer Entwicklung
TRUMPF Werkzeugmaschinen SE & Co. KG
DE-71254 Ditzingen
Ditzingen, 15.02.2021
7 Entsorgung von Elektro-
und Elektronik-Altgeräten
 
Li-ion
Elektrowerkzeuge, Ladegeräte, Batterien/Ak-
kus, Zubehör und Verpackung dürfen nicht
im Hausmüll entsorgt werden. Sie sind einer
umweltgerechten Wiederverwertung zuzu-
führen. Dabei sind die jeweils geltenden na-
tionalen Vorschriften zu beachten.
Vor der umweltgerechten Wiederverwertung/
Entsorgung der Batterien/Akkus sind die
Kontakte mit einem Klebeband gegen Kurz-
schluss zu sichern und die Batterien/Akkus
im Elektrowerkzeug entladen. Defekte oder
verbrauchte Batterien/Akkus sind an die Ver-
kaufsstellen von TRUMPF Elektrowerkzeu-
gen zurückzugeben.

EN
Translation of the original operator's manual 13
Contents
1 Safety................................................. 13
2 Product description............................ 15
3 Operation........................................... 19
4 Consumables and accessories.......... 20
5 Troubleshooting................................. 21
6 Declaration of conformity................... 22
7 Disposal of old power tools and elec-
tronic devices..................................... 22
1 Safety
1.1 General safety instructions
– Read all safety warnings, instructions, il-
lustrations and specifications provided
with this power tool.
Failure to follow all instructions listed be-
low may result in electric shock, fire and/
or serious injury.
– Save all warnings and instructions for fu-
ture reference.
1.2 Additional safety instructions
DANGER
Electrical voltage
Danger to life due to electric shock
uBefore each use, check the plug, ca-
ble, and power tool for damage.
WARNING
Danger of hand injuries due to
sharp blades or edges
uDo not reach your hand into the pro-
cessing section.
uWear protective gloves.
WARNING
Chips fly out of the chip ejector at
high speed
Danger of injury due to hot and sharp
chips
uWear protective equipment.
WARNING
Danger of injury or property dam-
age due to use of third-party acces-
sories
uOnly use original TRUMPF acces-
sories.
ATTENTION
Property damage due to excessive
power supply voltage
uMake sure that the power supply volt-
age matches the details on the power
tool's nameplate.
1.3 Symbols
The following symbols are important for
reading and understanding the operator's
manual. The correct interpretation of the
symbols helps to operate the power tool
properly and safely.
Symbols Description


Type of nibbler, e.g.
TruToolN 160(2A5)


Type of profiling nibbler, e.g.
TruToolPN200(2A1)
Power tool with rechargeable
battery
Power tool with power cable
Power tool with speed controller
Inspection
Check charge of rechargeable
battery
Loosening/tightening Torx-head
screw
Loosen/tighten the hexagon-
head screw

EN
14 Translation of the original operator's manual
Symbols Description
Cleaning the surface
Lubrication
Read operator's manual
Li-ion
Disposal/recycling of old devices
and batteries
1.4 Warnings in this document
Warnings warn about dangers that can occur
when handling the power tool. They come in
four danger levels that can be distinguished
by the signal word:
Signal word Meaning
DANGER Indicates a danger with high
risk, which can cause death
or severe injuries if it is not
avoided.
WARNING Indicates a danger with
medium risk, which can
cause severe injuries if it is
not avoided.
CAUTON Indicates a danger with low
risk, which can cause minor
or moderate injuries if it is
not avoided.
ATTENTION Indicates a danger that can
cause property damage.
1.5 Proper use
The TRUMPF nibblers/profiling nibblers are
hand-guided power tools for the following ap-
plications:
– Slitting plate-shaped workpieces and
corrugated sheets made of steel, alu-
minum, plastic, etc.
– Slitting straight or curved outer edges
and making interior cut-outs
– Slitting after marking










These
TRUMPF nibblers/profiling nibblers also offer
the opportunity to slit sectional sheets such
as trapezoidal sheet steel or angled profiled
strips.




These TRUMPF nibblers offer
the opportunity to slit according to a tem-
plate.

EN
Translation of the original operator's manual 15
2 Product description
10
9
6
5
21 3




9
10
11
8
5
1 4
7
6


9
10
7
11
8
5
6
21 3
9
10
7
8
1 4
5
6



EN
16 Translation of the original operator's manual


9
10
8
5
6
21 3
7


9
10
8
7
1 4
5
6


9
10
8
7
5
6
21 3
1 On/off switch
2 Speed controller
3 Rechargeable battery
4 Power cable
5 Index bolt
6 Die holder
7 Fastening screws
8 Punch guide
9 Punch
10 Die
11 Cover ring

EN
Translation of the original operator's manual 17
2.1 Technical data








Operating voltage 12V 18V 18V 18V
Idle number of
strokes 1000–2350/min 850–1530/min 850–1530/min 850–1530/min
Weight without
rechargeable battery 1.2kg/2.7lbs 1.6kg/3.5lbs 1.6kg/3.5lbs 1.8kg/4lbs
Maximum material thicknesses
Steel
up to 400N/mm21.6mm / 0.063in / 16ga 2mm / 0.079in / 14ga 2mm / 0.079in / 14ga 2mm / 0.079in / 14ga
Steel
up to 600N/mm21.0mm / 0.039in / 20ga 1.5mm / 0.059in / 16ga 1.5mm / 0.059in / 16ga 1.5mm / 0.059in / 16ga
Aluminum
up to 250N/mm22mm / 0.079in / 12ga 2.5mm / 0.098in / 10ga 3mm / 0.118in / 9ga 3mm / 0.118in / 9ga
Noise and vibration emission values
Vibration emission
value ah (vector sum
of three directions) 10.0m/s26.3m/s27.2m/s25.8m/s2
Uncertainty K for vi-
bration emission
value 1.5m/s21.5m/s21.5m/s21.5m/s2
A-assessed sound
pressure level LPA
typically 90dB(A) 96dB(A) 93dB(A) 94dB(A)
A-assessed sound
power level LWA typi-
cally 101dB(A) 107dB(A) 104dB(A) 105dB(A)
Uncertainty K for
noise emission val-
ues 3dB 3dB 3dB 3dB

EN
18 Translation of the original operator's manual






Operating voltage 230V~ 50/60Hz
120V~ 50/60Hz 230V~ 50/60Hz 120V~ 50/60Hz 230V~ 50/60Hz 120V~ 50/60Hz
Idle number of strokes 2100/min 2100/min 2100/min
Weight without cable 1.8kg/4lbs 1.8kg/4lbs 2.0kg/4.4lbs
Steel up to 400N/mm22mm /
0.079in / 14ga 2mm / 0.079in / 14ga 2mm / 0.079in / 14ga
Steel up to 600N/mm21.5mm /
0.059in / 16ga 1.5mm / 0.059in / 16ga 1.5mm / 0.059in / 16ga
Aluminum up to 250N/mm22.5mm /
0.098in / 10ga 3mm / 0.118in / 9ga 3mm / 0.118in / 9ga
Vibration emission value ah (vector sum
of three directions) 5.2m/s27.3m/s25.9m/s2
Uncertainty K for vibration emission
value 1.5m/s21.5m/s21.5m/s2
A-assessed sound pressure level LPA
typically 80dB(A) 80dB(A) 80dB(A)
A-assessed sound power level LWA
typically 91dB(A) 91dB(A) 91dB(A)
Uncertainty K for noise emission values 3dB 3dB 3dB
2.2 Noise and vibration information
WARNING
Hearing damage if noise emission
value is exceeded
uWear hearing protection.
WARNING
Danger of injury if vibration emis-
sion value is exceeded
uSelect tools correctly and change
promptly in case of wear.
uSpecify additional safety measures to
protect the operator against the effect
of vibrations (e.g. keep hands warm,
organization of work processes, pro-
cessing with normal feed force).
Depending on the conditions of use and con-
dition of the power tool, the actual load can
be higher or lower than the specified mea-
surement.
The specified vibration emission value was
measured according to a standardized test
process and can be used to compare power
tools. It can also be used for a preliminary
estimation of the vibration load.
Times when the machine is switched off or is
running, but not actually in use, can signifi-
cantly reduce the vibration load during the
entire working period.

EN
Translation of the original operator's manual 19
3 Operation
ATTENTION
Property damage due to twisting of
the power tool
uCut curves at a low feed rate.
uDo not fall below the power tool's mini-
mum radius.
uOnly apply the power tool to the work-
piece once it has reached full speed.
uIf the cutting line ends within the work-
piece: run the power tool backwards at
full speed for a few millimeters.
uOnly switch the power tool off when the
cutting process is finished.
To operate the power tool, see:
–Switching on and off A[}313].
–Setting the speed B[}313].
–Setting the cutting direction C[}313].
–Slitting workpieces D[}314].
–Slitting interior cut-outs E[}314].
–Checking charge F[}314].
– Changing rechargeable battery
G[}314].
–Mounting an extension I[}316].
3.1 Slitting of interior cut-outs
To slit interior cut-outs, a starting hole (d)
must be drilled, see Slitting interior cut-outs
E[}314].














d 22mm 17mm 24mm
3.2 Extension


This nibbler offers the opportunity to
mount an extension, see Mounting an exten-
sion I[}316].
3.3 Slitting sectional sheets
c
b
a
c
b
a
When slitting sectional sheets, the following
minimum dimensions must be heeded:










a 140mm 132mm 140mm
b 80mm 79mm 162mm
c 40mm 40mm 40mm

EN
20 Translation of the original operator's manual
3.4 Slitting with template








a Distance between contour of the tem-
plate and contour of the workpiece
h Template thickness
rsMinimum template radius
When slitting with a template, the following
minimum dimensions must be heeded:




a 2.5mm
h 3–5mm
rs6.5mm
3.5 Cutting radii
When cutting radii, the minimum inside ra-
dius (rmin) must be heeded.














rmin 24mm 4mm 50mm
4 Consumables and
accessories
4.1 Tool selection
For gentle work and good cutting perfor-
mance, make sure that the blades are sharp,
and that they are changed promptly.
For notes about selecting the correct tool, as
well as accessories, spare parts lists for
wearing parts, tools, and rechargeable bat-
tery packs, see:

















4.2 Alternative rechargeable
batteries


This power tool can be used with all
CASLIHD 12V and CAS LI-Ion 12V
rechargeable batteries.








These power tools can
be used with all CASLIHD 18V and CAS LI-
Ion 18V rechargeable batteries up to a ca-
pacity of 8 Ah.
