Tunze Master electronic User manual

1
x1073.0288
12/2008
Silence
1073.02
1073.04
Master electronic
1073.09
Gebrauchsanleitung
Instructions for Use
Mode d’emploi

2
TUNZE®Aquarientechnik GmbH
Seeshaupter Straße 68
D - 82377 Penzberg
Germany
Tel: [phone]
Fax: [phone]
www.tunze.com
Email: [e-mail]
Inhalt
Silence 1073.02, 1073.04
Allgemeines
Leistungstabelle
Sicherheitshinweise
Vorbereitung der Pumpe
Wartung / Zerlegen
Teileliste
Master electronic 1073.09
Allgemeines
Leistungstabelle
Sicherheitshinweise
Platzwahl
Wartung / Zerlegen
Teileliste
Garantie
Entsorgung
Seite
4
6
8
10
12-14
16-17
18
20
22-24
26
28-30
32-33
34
36
®

3
Page
5
7
9
11
13-15
16-17
19
21
23-25
27
29-31
32-33
35
36
Page
5
7
9
11
13-15
16-17
19
21
23-25
27
29-31
32-33
35
36
Table of Contents
Silence 1073.02, 1073.04
General aspects
Output tables
Safety instructions
Preparing the pump
Servicing / disassembly
List of parts
Master electronic 1073.09
General aspects
Output tables
Safety instructions
Selecting the position
Servicing / disassembly
List of parts
Guarantee
Disposal
Sommaire
Silence 1073.02, 1073.04
Généralités
Courbes de puissance
Sécurité d’utilisation
Préparation de la pompe
Entretien / Démontage
Liste des pièces
Master electronic 1073.09
Généralités
Courbes de puissance
Sécurité d’utilisation
Placement
Entretien / Démontage
Liste des pièces
Garantie
Gestion des déchets

4

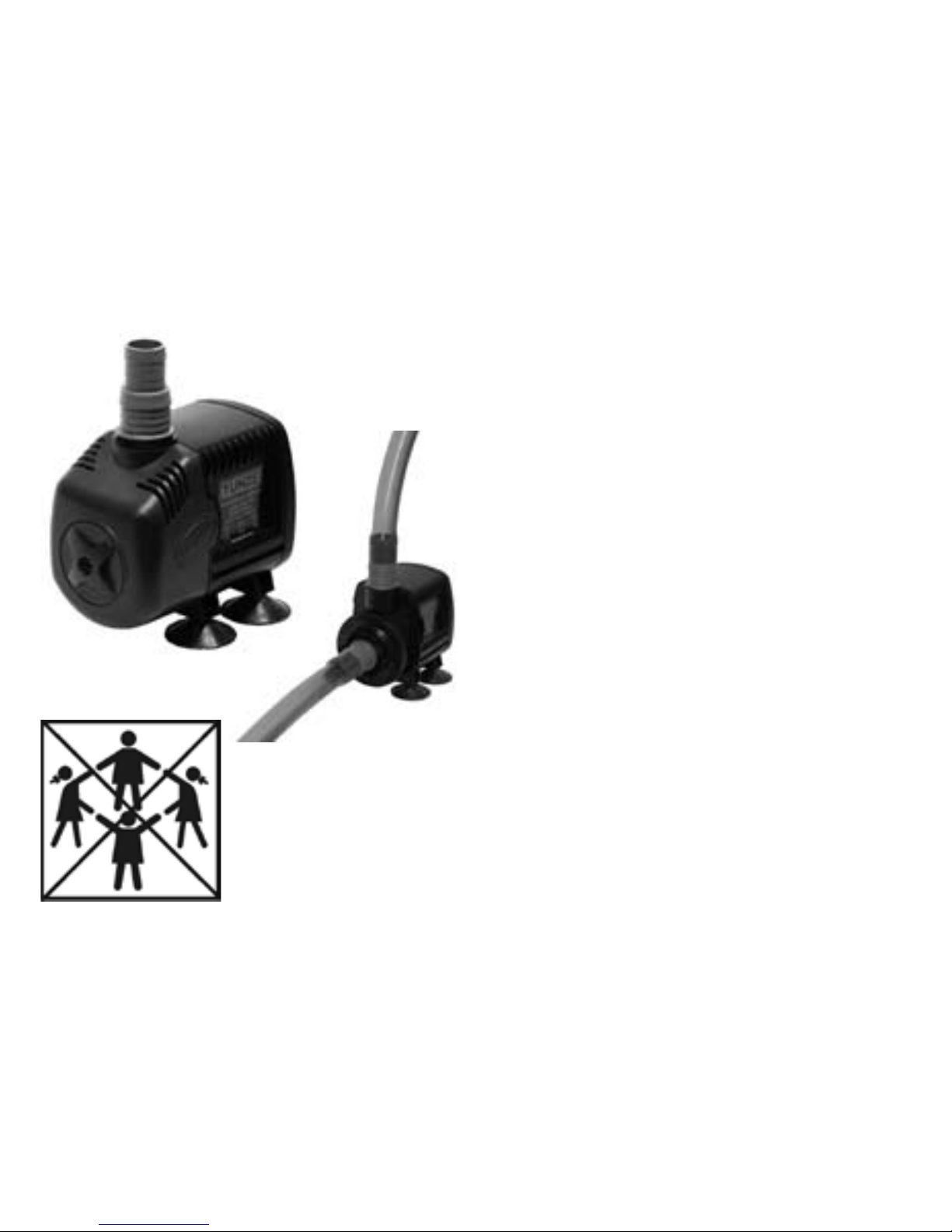

Allgemeines - Silence
Die TUNZE® Silence Rückförderpumpen vereinen
alle Vorteile, die man sich von modernen und
kraftvollen Universalpumpen für Meer- und
Süßwasseraquarien wünschen kann.
Sehr leiser Lauf, Rotor mit Hochleistungsmagnet
aus einem Teil, vollkeramik gelagert. Sehr
geringer Energieverbrauch. Motorwicklung
mit Schutzthermostat. Regelbare Leistung.
Ergonomisches Design. ¾“ GAS oder NPT
Gewinde, anschließbar auf PVC Anschlussstücke
z.B für Kalkreaktoren, Filter, etc. Stabiler Sitz durch
vier integrierte Sauger. Einsatz im Wasser oder
außerhalb des Wassers. Bei der Herstellung von
diesen Pumpen wird besonders auf die Qualität für
einen wartungsarmen Dauerlauf über viele Jahre
geachtet. Gebaut wird sie nach den strengsten
internationalen Sicherheitsnormen.
Dieses Gerät ist für Benutzer (einschl. Kinder)
mit eingeschränkten physischen, sensorischen
oder psychischen Fähigkeiten bzw. ohne jegliche
Erfahrung oder Vorwissen nur dann geeignet,
wenn eine angemessene Aufsicht oder ausführliche
Anleitung zur Benutzung des Geräts durch eine
verantwortliche Person sichergestellt ist. Achten Sie
darauf, dass Kinder nicht mit dem Gerät spielen.

5
Généralités - Silence
Les nouvelles pompes TUNZE® Silence réunissent
tous les avantages que vous espériez retrouver en
une seule pompe, universelle, moderne et puissante,
pour des aquariums d’eau douce et d’eau de mer.
Fonctionnement très silencieux, rotor haute-
performance en une seule pièce, axe et palier
céramique. Consommation d’énergie très basse.
Moteur protégé par un thermostat. Débit réglable.
Design ergonomique. Sortie de pompe avec letage
3/4’ GAS pour le raccordement de pièces PVC,
réacteurs, ltres, etc. Assise stable grâce à quatre
ventouses intégrées. Utilisation en immersion ou
externe. Une attention toute particulière a été portée
à la qualité de leur fabrication dans le but d’obtenir
un fonctionnement durable et sans entretien sur de
très nombreuses années. Les pompes TUNZE®
Silence sont construites suivant les normes de
sécurité internationales les plus sévères.
Les utilisateurs (enfants inclus) ayant des limitations
physiques, sensorielles, psychiques, ne bénéciant
pas d’une expérience ou de connaissances
sufsantes ne peuvent utiliser cet appareil qu’avec
le concours d’une tierce personne responsable,
assurant la surveillance ou veillant à l’observation
du mode d’emploi. Veuillez vous assurer que les
enfants ne puissent jouer avec cet appareil.
General aspects - Silence
The TUNZE® Silence recirculation pumps combine
the advantages of modern and powerful universal
pumps for saltwater and fresh-water aquariums.
Very silent operation, rotor with high-performance
one-part magnet, with all-ceramic bearing. Very low
energy consumption. Motor winding with protective
thermostat. Adjustable output. Ergonomic design.
3/4“ NPT connectable to PVC ttings, such as for
calcium reactors, lters, etc. Stable t ensured
by four integrated suction cups. Use in water or
outside. In the production of these pumps, we have
paid special attention to quality ensuring a low-
maintenance permanent operation for many years.
They have been built in keeping with the strictest
international safety standards.
This device is suitable for users (including children)
with limited physical, sensorial or mental abilities or
without any experience or previous knowledge, if
suitable supervision or detailed instructions on the
operation of the device is provided by a responsible
person. Please make sure that children do not play
with the device.

6

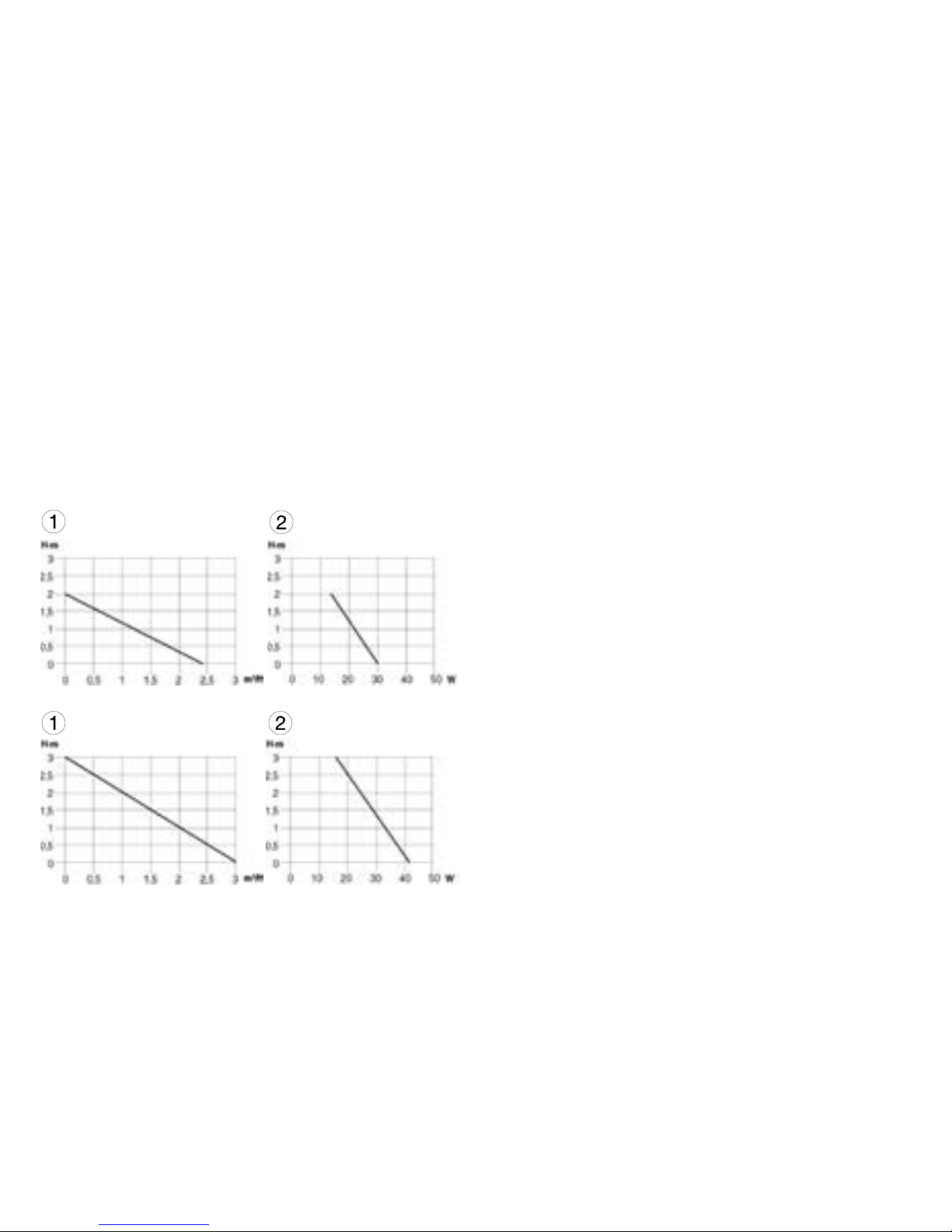

Leistungstabellen
Diese Leistungstabellen enthalten eine Toleranz
von +/- 5%.
Tabelle (1): Pumpenleistung und Druckhöhe
Tabelle (2): Energieverbrauch und Druckhöhe.
Die TUNZE® Silence Pumpen reduzieren
ihren Energieverbrauch beim Verringern der
Pumpenleistung.
Silence 1073.02
Pumpenleistung: 200 - 2.400l/h
Energieverbrauch: 14 - 30W (15 - 34W)
Druckhöhe: 2m
Spannung / Frequenz: 230V/50Hz (115V/60Hz)
Kabellänge: 2 m
Gehäuse ohne Auslass und Sauger: 118 x 94 x
75mm.
Silence 1073.04
Pumpenleistung: 300 - 3.000l/h
Energieverbrauch: 16 - 42W (18 - 47W)
Druckhöhe: 3m
Spannung / Frequenz: 230V/50Hz (115V/60Hz).
Kabellänge: 2 m
Gehäuse ohne Auslass und Sauger: 118 x 94 x
75mm.

7
Courbes de puissance
Ces courbes de puissance possèdent une tolérance
de +/-5%.
Courbes (1) : débits et pressions manométriques
Courbes (2) : énergie consommée et pressions
manométriques. Les pompes TUNZE® Silence
réduisent leurs consommations lors d’une réduction
du débit.
Silence 1073.02
Débit : 200 - 2.400l/h
Consommation : 14 - 30W (15 - 34W)
Hmax : 2m
Tension : 230V/50Hz (115V/60Hz)
Câble : 2m
Dimensions sans sortie et ventouses : 118 x 94 x
75mm.
Silence 1073.04
Débit : 300 - 3.000l/h
Consommation : 16 - 42W (18 - 47W)
Hmax : 3m
Tension : 230V/50Hz (115V/60Hz)
Câble : 2m
Dimensions sans sortie et ventouses : 118 x 94 x
75mm.
Performance tables
These performance tables include a tolerance of +/-
5 per cent.
Table (1): Pumping capacity and pumpi ng head
Table (2): Energy consumption and pumping head
TUNZE® Silence pumps reduce their energy
consumption when the pumping capa city is reduced.
Silence 1073.02
Pumping capacity: 200 to 2,400 l/h (52 to 634
USgal./h)
Energy consumption: 14 - 30W (15 - 34W)
Pumping head: 2 m (78.7 in.)
Voltage / frequency: 230 V / 50 Hz (115 V / 60 Hz)
Cable length: 2 m (78.7 in.)
Housing without outlet and suction cups: 118 x 94 x
75 mm (4.6 x 3.7 x 2.9 in.).
Silence 1073.04
Pumping capacity: 300 to 3,000 l/h (79 to 792
USgal./h)
Energy consumption: 16 - 42W (18 - 47W)
Pumping head: 3 m (118 in.)
Voltage / frequency: 230 V / 50 Hz (115 V / 60 Hz)
Cable length: 2 m (78.7 in.)
Housing without outlet and suction cups: 118 x 94 x
75 mm (4.6 x 3.7 x 2.9 in.).

8

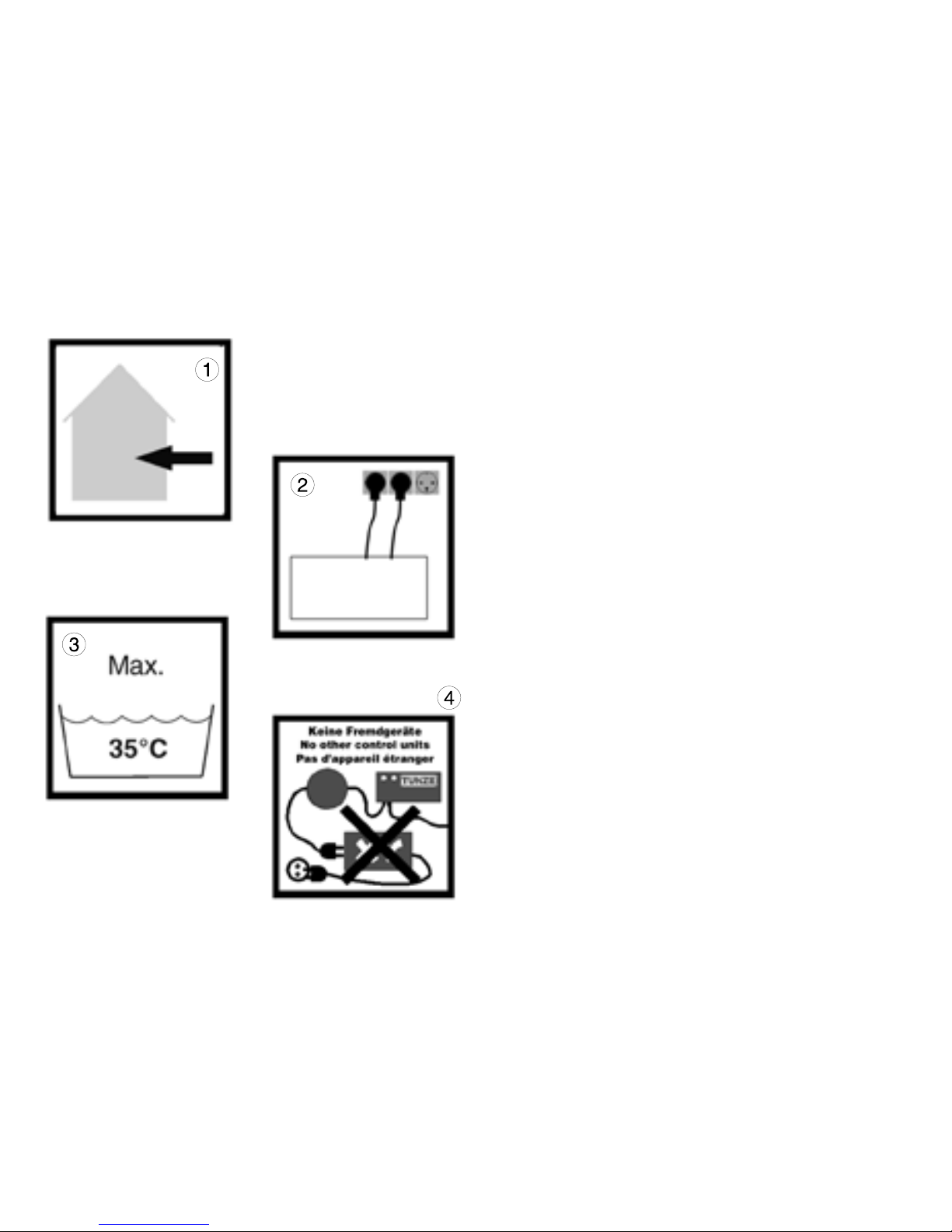

Sicherheitshinweise
Pumpe nicht ohne Wasser in Betrieb nehmen.
Pumpe mit 2m PVC Kabel nur im Aquarium einsetzen,
der Betrieb im Freien ist nur mit 10m Gummikabel
zulässig (1).
Pumpe darf nicht in Schwimmbecken eingesetzt werden.
Vor Inbetriebnahme prüfen, ob Betriebsspannung mit
Netzspannung übereinstimmt.
Um Wasserschäden an den Steckern zu vermeiden,
sollte sich der Netzstecker möglichst höher als die Anlage
benden (2).
Betrieb nur mit FI- Schutzschalter, max. 30mA.
Vor dem Arbeiten im Aquarium, alle eingesetzten
Elektrogeräte vom Netz trennen.
Beschädigtes Netzkabel nicht reparieren, sondern die
Pumpe komplett erneuern.
Aquarienwasser- Temperatur max. +35°C (3).
Der Anschluss an Fremdgeräte, z.B. elektronische Schalter
oder Drehzahlsteuergeräte ist unzulässig (4)!
Die Filteranlage sollte so konzipiert sein, dass ein Defekt
der Rückförderpumpe nicht zum Ausfallen der kompletten
Aquarienanlage führt!
Gesamte Aquarienanlage nicht unbeaufsichtigt betreiben!
Gebrauchsanleitung gut aufbewahren.

9
Sécurité d’utilisation
Ne pas faire fonctionner la pompe sans eau.
Les pompes avec câble PVC 2m doivent être utilisées en
habitations (1). Un fonctionnement hors habitation n’est
autorisé qu’avec des pompes à câble caoutchouc 10m.
Les pompes ne sont pas autorisées pour un fonctionnement
en piscines.
Avant toute mis en service, vériez que la tension
d’alimentation de la pompe corresponde bien à celle du
réseau électrique.
An d’empêcher tout dégât d’eau au niveau des
raccordements électriques, les prises d’alimentation
secteur doivent se situer plus haut que l’installation (2).
Utilisation avec disjoncteur différentiel 30mA max.
Avant toute intervention dans l’aquarium, débranchez
l’ensemble des appareillages électriques.
N’essayez pas de réparer un câble de pompe mais
remplacez tout le bloc-moteur.
Température max. de l’eau véhiculée : +35°C (3).
Un raccordement sur tout autre appareillage (4) comme
des systèmes de variation électronique ou des pulseurs
n’est pas autorisé !
La ltration doit être conçue de telle manière à ce qu’une
défectuosité de la pompe de reprise ne puisse conduire à
la panne de toute l’installation d’aquarium !
L’installation complète de l’aquarium ne doit pas être
utilisée sans surveillance !
Veuillez attentivement consulter le mode d’emploi.
Safety instructions
Do not operate pumps without water.
Use pump with a 2 m (78 in.) cable in an aquarium
only; outdoor operation is permissible only with a 10 m
(393 in.) rubber cable (1).
The pump must not be used in a swimming pool.
Prior to initial operation, please check whether the
operating voltage corresponds to the mains voltage
available.
In order to avoid water damage in the plugs, the
mains plug should be tted at a higher lever than the
unit (2).
Operation is permitted only with a residual-current-
opera ted circuit-breaker tted, max. 30 mA.
Before working in the aquarium, please make sure that
all electric units used have be en disconnected from the
mains.
Do not repair a damaged mains cable, but replace the
pump completely.
Temperature of the aquarium water: maximum +35°
Celsius (95° F) (3).
The connection to devices, such as electronic
switches or speed controllers, of other makes is not
permissible (4)!
The lter plant should be designed in such a way that
a defect of the recirculation pump does not cause the
failure of the complete aquarium plant !
Do not operate the entire aquarium plant unattended !
Keep the operating instructions in a safe place.

10
Vorbereitung der Pumpe
Montieren der Sauger
Sauger wie auf der Abbildung in die Öffnung pressen
und gleichzeitig drehen (1). Nach einer Umdrehung
ist der Sauger komplett verriegelt.
Montieren der Schlauchstützen
Je nach Bedarf können die Schlauchstützen am
Eingang oder am Ausgang der Pumpe montiert
werden. Dafür Schlauchstütze bis auf Anschlag in
Uhrzeigersinn drehen (2).
Einstellung der Leistung
Die Leistung der Pumpe kann je nach Bedarf auch
während dem Lauf eingestellt werden (3).

11
Préparation de la pompe
Montage des ventouses
Pressez et tournez simultanément la ventouse
dans l’ouverture prévue, comme indiqué sur la
vue (1). Après un tour de rotation, la ventouse est
verrouillée.
Montage des raccords
En fonction de l’utilisation de la pompe, les raccords
de tuyaux peuvent être montés en entrée ou en
sortie de pompe. Pour cela, vissez les raccords
dans le sens horaire jusqu’à butée (2).
Réglage du débit
Le débit de la pompe est réglable en fonction du
besoin et même durant le fonctionnement (3).
Preparing the pump
Mounting the suction cups
Press the suction into the opening as shown in the
illustration, and turn at the same time (1). After one
turn the suction cup is completely sealed.
Mounting the hose adapters
As required, the hose adapters can be mounted at
the inlet or outlet of the pump. For this purpose turn
the hose adapter clockwise up to stop (2).
Setting the performance
The performance of the pump can also be set during
operation as desired (3).

12
Wartung / Zerlegen
Komplette Pumpe und Antriebseinheit regelmäßig
gründlich reinigen, min. 1x jährlich. Bei ungünstigen
Verhältnissen, wie z.B. hohem Kalkgehalt, starkem
Schlammaufkommen oder Störungen sind kürzere
Abstände nötig.
Ansaugkorb entfernen (1).
Gehäuseriegel gegen den Uhrzeigersinn drehen
und entfernen (2).
Kreiseldeckel entfernen (3) und Antrieb
entnehmen (4).
Sollte sich die Antriebseinheit infolge Verkalkung
oder getrockneter Verunreinigung nicht mehr
bewegen lassen, keine Gewalt anwenden! Pumpe
oder Antrieb ca. 24 Std. in verdünnte Essig- oder
Zitronensäurelösung legen.

13
Entretien / Démontage
Nettoyez régulièrement la pompe et l’entraînement
de la pompe, au moins 1 x par an. Lors de conditions
d’utilisation sévères, par ex. une eau très calcaire
ou une forte présence de mucus, nous conseillons
des nettoyages plus fréquents.
Démontez le corps d’aspiration (1).
Retirez le verrouillage de la chambre de turbine en
tournant dans le sens antihoraire (2).
Déposez le couvercle de turbine (3) et retirez
l’entraînement (4).
Si l’entraînement devait être bloqué en raison d’une
calcication ou d’impuretés sèches : ne pas forcer!
Immergez la pompe ou l’entraînement de pompe
durant env. 24 heures dans une solution à base de
vinaigre.

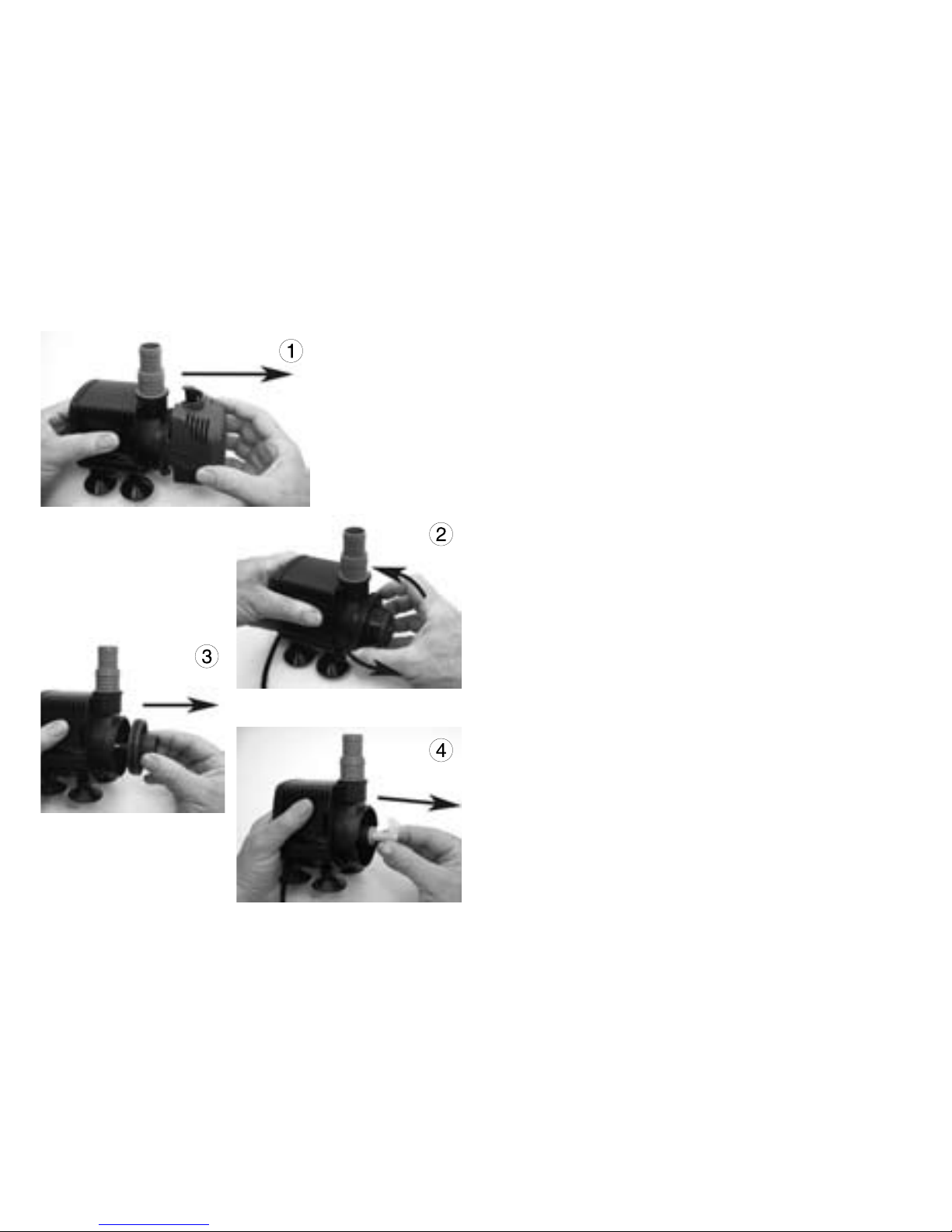

Servicing / disassembly
Thoroughly clean the pump and the drive assembly
in regular intervals, at least once a year. In case of
unfavourable conditions, such as high lime content,
excessive debris, or pump failure, shorter intervals
may be necessary.
Remove the intake strainer (1).
Turn the housing locking bar counter-clockwise and
remove (2).
Remove the impeller cover (3) and take out the
drive unit (4).
If the drive unit cannot be removed due to liming or
dried debris, do not use force ! Place the pump or
drive unit in a diluted vinegar or citric acid solution
for about 24 hours.
DO NOT USE STRONG ACIDS! If the drive unit still
cannot be removed, contact your Tunze distributor
for repair service.

14
Vorsicht Bruchgefahr! Keramikwelle und
Magnetrotor sind stoß- und bruchempndlich.
Der Magnetrotor zieht durch seine
Magnetwirkung nach innen = Schnapp-Effekt.
Pumpe so reinigen, dass alle Teile sauber werden.
Dazu gehört u. a. Kreiselgehäuse, Antriebseinheit
mit Kreisel sowie Rotorraum. Schmutz niemals
mit harten Gegenständen beseitigen, sondern mit
Bürste, Pinsel oder weichem Tuch, dazu Spülmittel
bzw. Essig verwenden. Spülen mit Wasser nicht
vergessen!
Bei merkbaren Verschleißspuren oder zu großem
Spiel, kompletten Antrieb ersetzten (siehe
Teileabbildung).
Der Zusammenbau erfolgt sinngemäß in
umgekehrter Reihenfolge. Der Kreiseldeckel enthält
zwei Nasen die in den Öffnungen (5) positioniert
werden sollen.

15
Attention ! Risques de bris ! Le magnéto-
rotor est sensible aux chocs. Sa puissance
magnétique développe une forte attraction vers
le bloc-moteur et implique une extraction avec
précaution.
Assurez-vous que toutes les parties mobiles de la
pompe soient propres, ce qui englobe la chambre
de la turbine, l’entraînement et la chambre du rotor.
N’utilisez jamais d’objets tranchants pour détacher
les dépôts calcaires mais préférez les brosses, les
pinceaux ou un chiffon doux en s’aidant de vinaigre
blanc. N’oubliez pas de rincer à l’eau claire !
Lors de traces d’usure avérées ou de jeu important
dans l’axe, remplacez l’entraînement complet, voir
Liste des pièces.
Le remontage obéit à l’ordre inverse du démontage.
Le couvercle de turbine possède deux encoches
qui doivent être positionnées dans les ouvertures
prévues (5).
Attention, risk of breakage! ! Ceramic shafts
and magnetic rotors are sensitive to shock.
On account of the magnetic eld, the magnetic
rotor pulls inside = snap effect.
Clean the pump in such a way that all parts are
clean, including the impeller housing, the drive
unit assembly with impeller as well as the rotor
compartment. Never use hard objects to remove the
dirt, but rather a brush or soft cloth with detergent
and/or vinegar. Never forget to rinse with water !
In case of noticeable traces of wear or excessive
play, replace the complete drive unit (see part
illustration).
The assembly is carried out in reverse sequence.
The impeller cover has two lugs, which must be
positioned in the openings (5).

16
Teileabbildung • Illustration of parts • Illustration des pièces

17
Die Teileabbildung zeigt die mitgelieferten Einzelteile. Die Ersatzteilliste enthält auch Teile die von den
Teileabbildungen abweichen können.
The illustration shows the individual parts supplied. The list of spare parts may also contain parts which
deviate from the illustrations.
L’illustration des pièces indique les différentes pièces utilisées. La liste de pièces détachées comporte
aussi des pièces pouvant différer de cette illustration.
1073.02 1073.04 Ersatzteilliste
Silence
List of spare parts
Silence
Liste des pièces
Silence
1 1073.020 1073.040 Rückförderpumpe Silence Recirculation pump Silence Pompe de reprise Silence
2 1073.027 1073.047 Antriebseinheit mit Lager Drive unit with bearing Entrainement avec paliers
3 1073.022 1073.022 Deckel mit O-Ring Cover with O ring seal Couvercle et joint torique
4 1073.024 1073.024 Gehäuseriegel Housing locking bar Verrouillage
5 1073.023 1073.023 Ansauggehäuse Suction housing Corps d’aspiration
6 1073.025 1073.025 4 Sauger + 2 Schlauchstützen 4 suction cups + 2 hose supports 4 ventouses + 2 raccords

18
Allgemeines - Master electronic
Die Pumpe Master electronic benutzt einen
elektronisch gesteuerten Synchronmotor, in PU-
Harz vergossen und mit sehr hohem Wirkungsgrad.
Das einzige bewegliche Teil ist der Pumpenantrieb,
bestehend aus Keramik gelagertem Magnetrotor
und Hochleistungskreisel.
Sehr geringer Energieverbrauch: Durch
Synchronmotor mit Permanentmagnet-Rotor wird
50% weniger Strom verbraucht als bei ähnlichen
Pumpen mit Asynchronmotor.
Hohe Leistung durch speziell entwickelten Kreisel
und denierte Drehrichtung.
Leiser Lauf durch präzisen Pumpenantrieb und
hydrodynamische Keramiklagerung.
Sehr geringer Wartung da der Motor nur ein
einziges bewegliches Teil enthält. Die Pumpe ist
gegen Verkalkung im Meerwasser unempndlich,
ihr Motor enthält einen Schutzthermostat.
Einsatz in Meer- und Süßwasseraquarien, im
Wasser oder außerhalb des Wassers.
Kompakte Abmessungen.
Kabel 3m PVC, 3-poliger Stecker.
8.500l/h, 120W, Hmax 5m, 230V/50Hz
(115V/60Hz).

19
Généralités - Master electronic
La pompe de reprise Master electronic possède
un moteur synchrone piloté par électronique, noyé
dans une résine PU et d’un rendement exceptionnel.
La seule partie tournante est un aimant permanent
couplé à une turbine performante avec axe et
paliers en céramique.
Consommation énergétique extrêmement réduite:
par l’utilisation d’un moteur synchrone à aimant
permanent, elle se situe à 50% en-dessous de la
consommation d’une pompe identique à mo teur
asynchrone.
Grandes prestations par l’utilisation d’une turbine
spécialement étudiée et d’un sens de rota tion déni.
Fonctionnement silencieux grâce à l’équilibrage
précis des masses tournantes et aux paliers
hydrodynamiques en céramique.
Maintenance minimale étant donné que le moteur
ne possède qu’une seule pièce tournante. La pompe
est insensible à la calcication en eau de mer, son
moteur est protégé par un thermostat.
Dimensions compactes.
Câble tripolaire PVC 3m.
8.500l/h, 120W, Hmax 5m, 230V/50Hz
(115V/60Hz).
General aspects - Master electronic
The Master electronic pumps use an electronically
controlled synchronous motor, encapsulated in PU
resin, which operates with a very high efciency.
The only moving part is the drive unit, consisting of
a magnetic rotor running on ceramics, and a high-
performance impeller.
Very low energy consumption: On account of the
synchronous motor with permanent magnet rotor,
fty percent less power is consumed than in similar
pumps tted with as ynchronous m otors.
High performance on account of the specically designed
impeller which features unidirection al rotation.
Low-noise operation on account of the precise pump
drive unit and hydrodynamic ceramic bearing.
Very low maintenance as the motor contains only
one moving part. The pump is resistant to liming in
saltwater; the motor has been tted with a protective
thermostat.
Use in marine and fresh-water aquariums,
submerged or external.
Compact dimensions.
Cable 3 m (118 in.), three-pole plug.
8,500 l/h (2,245 USgal./h), 120 W, Hmax 5 m (197
in.), 230 V / 50 Hz (115 V / 60 Hz).

20

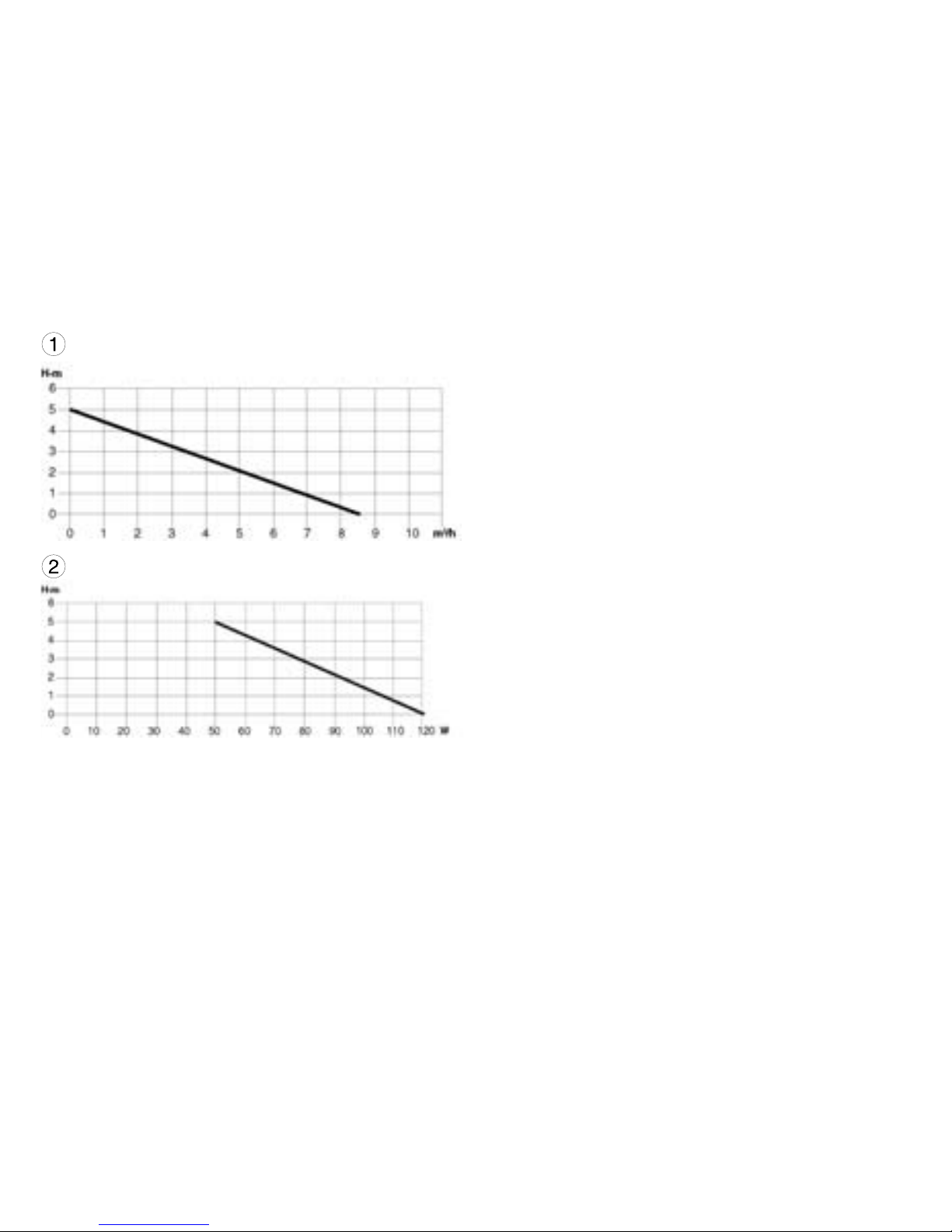

Leistungstabellen
Diese Leistungstabellen enthalten eine Toleranz
von +/- 5%.
Tabelle (1): Pumpenleistung und Druckhöhe
Tabelle (2):Energieverbrauch und Druckhöhe.
Die TUNZE® Master electronic Pumpe reduziert
ihren Energieverbrauch beim Verringern der
Pumpenleistung.
Master electronic 1073.09
Pumpenleistung: 8.500l/h
Energieverbrauch: 120W
Druckhöhe: 5m
Spannung / Frequenz: 230V/50Hz (115V/60Hz)
Kabellänge: 3 m PVC Kabel
Gehäuse ohne Auslass: L242 x B190 x H161 mm.
