Allgemeines
Die Turbelle®nanostream®ist eine
kugelförmige und kompakte Propellerpumpe
für die Wasserumwälzung in Süß- oder
Meerwasseraquarien sowie in Wasserbehältern.
Sie beruht auf dem neuesten Stand der Technik
und bietet eine sehr hohe Zuverlässigkeit bei
geringer Wartung und niedrigem Stromverbrauch.
Ihr außergewöhnliches Design, inklusive Magnet
Holder und Silence Klemme ermöglicht eine 3D
Einstellung (1) und eine unkomplizierte Befestigung
an jeder Stelle der Aquarienscheibe.
Die Turbelle®nanostream®6015 und 6025 behalten
ihre beständige Leistung und überzeugen durch ihr
Preis-Qualitäts-Verhältnis.
Die Turbelle®nanostream®6045 ist mechanisch
einstellbar von 1.500 bis 4.500l/h (2) und kann damit
in kleineren Becken ab 40 Litern eingesetzt werden,
passt sich auch perfekt an den Strömungsbedarf
der Tiere an.
Die Turbelle®nanostream®6055 und 6095 (3) sind
elektronisch mit ihrem Controller steuerbar und
besitzen eine Fish Care Funktion. Diese Pumpen
sind auch mit allen Multicontrollern steuerbar und
werden mit einem 24V Netzteil geliefert.
General aspects
Turbelle®nanostream®is a spherical and compact
propeller pump used to circulate water in fresh or
salt water aquariums as well as in tanks. It is based
on the latest state of the art in technology and offers
very high reliability requiring less servicing and
current consumption. The extraordinary design,
which includes a magnet holder and a silence clamp,
permits 3D adjustment (1) and an uncomplicated
attachment at every point of the aquarium pane.
Turbelle®nanostream®6015 and 6025 convince
with their price-performance ratio keeping a
consistent performance.
Turbelle®nanostream®6045 is mechanically
adjustable from 1,500 to 4,500l/h (396 to
1,188 USgal./h) (2), and thus can be used in smaller
tanks as from 40L (10.5 USgal.). Moreover it adapts
perfectly to the ow demand of the livestock.
Turbelle® nanostream 6055 and 6095 can be
controlled electronically and ha ebeen provided
with a sh-care function. These pumps can also be
controlled by means of all Multicontrollers and are
supplied with a 24V power supply unit.
Généralités
La Turbelle®nanostream®est une pompe de
brassage sphérique à hélice, compacte et conçue
pour la mise en mouvement de l‘eau dans les
aquariums et les conteneurs. Elle est basée sur
les dernières connaissances techniques dans le
domaine et offre une grande abilité, un entretien
limité et une très basse consommation d‘énergie.
Son design exclusif incluant Magnet Holder et
pince Silence permet une orientation en 3D de la
sortie d‘eau (1) ainsi qu‘un positionnement sans
complications sur chaque zone de la vitre de
l‘aquarium.
Les Turbelle®nanostream®6015 et 6025 possèdent
un débit constant et se caractérisent par leur
excellent rapport qualité - prix.
La Turbelle®nanostream®6045 est mécaniquement
réglable de 1.500 à 4.500 l/h (2) et s‘intègre dans
tous les aquariums à partir de 40 litres, s‘adaptant
parfaitement à tout type de biotope.
Les Turbelle®nanostream®6055 et 6095 (3) sont
électroniquement réglables avec leur Controller et
possèdent une fonction Fish Care. Ces pompes
se pilotent encore avec tous nos Multicontroller et
possèdent une alimentation en 24V.
v

67
Technische Daten
Turbelle®nanostream®6015
für Aquarien von 40 - 200L
Strömungsleistung: ca. 1.800l/h
Energieverbrauch: 3,5W
Spannung / Frequenz: 230V/50Hz (115V/60Hz)
Kabellänge: 2m
Maße: ø70, Ausstoß: ø40/15mm
Magnet Holder bis 12mm Glasstärke
Turbelle®nanostream®6025
für Aquarien von 40 bis 200L
Strömungsleistung: ca. 2.800l/h
Energieverbrauch: 5W
Spannung / Frequenz: 230V/50Hz (115V/60Hz)
Kabellänge: 2m
Maße: ø70, Ausstoß: ø40/15mm
Magnet Holder bis 12mm Glasstärke
Technical data
Turbelle®nanostream®6015
For aquariums from 40 to 200 litres (11 to 53 USgal.)
Flow rate: about 1,800l/h (476 USgal./h)
Energy consumption: 3,5W
Voltage / frequency: 230V/50Hz (115V/60Hz)
Cable length: 2m (78.7 in.)
Dimensions: diam. 70mm (2.7 in.),
outlet: diam. 40/15mm (1.5/.59 in.)
Magnet Holder up to a glass thickness of 12mm (3/8“)
Turbelle®nanostream®6025
For aquariums from 40 to 200 litres (11 to 53 USgal.)
Flow rate: about 2,800l/h (740 USgal./h)
Energy consumption: 5W
Voltage / frequency: 230V/50Hz (115V/60Hz)
Cable length: 2m (78.7 in.)
Dimensions: diam. 70mm (2.7 in.),
outlet: diam. 40/15mm (1.5/.59 in.)
Magnet Holder up to a glass thickness of 12mm (3/8“)
Données techniques
Turbelle®nanostream®6015
pour aquariums de 40 à 200L
Débit : env. 1.800l/h
Consommation : 3,5W
Tension : 230V/50Hz (115V/60Hz)
Longueur de câble : 2m
Dimensions : ø70, sortie ø40/15mm
Magnet Holder pour vitres jusqu’à 12mm
Turbelle®nanostream®6025
pour aquariums de 40 à 200L
Débit : env. 2.800l/h
Consommation : 5W
Tension : 230V/50Hz (115V/60Hz)
Longueur de câble : 2m
Dimensions : ø70, sortie ø40/15mm
Magnet Holder pour vitres jusqu’à 12mm

89
Technische Daten
Turbelle®nanostream®6045
für Aquarien von 40 - 500L
Strömungsleistung: 1.500 bis ca. 4.500l/h
Energieverbrauch: 5 - 7W
Spannung / Frequenz: 230V/50Hz (115V/60Hz)
Kabellänge: 2m
Maße: ø70, Ausstoß: ø40/15mm
Magnet Holder bis 15mm Glasstärke
Turbelle®nanostream®6055
für Aquarien von 40 - 500L
Strömungsleistung: 1.000 bis ca. 5.500l/h
Energieverbrauch: 4 - 18W
Netzteil: 100-240V / 50-60Hz
Kabellänge: 3m bis zum Controller
Maße: ø70, Ausstoß: ø40/15mm
Magnet Holder bis 15mm Glasstärke
Turbelle®nanostream®6095 WIDE FLOW
für Aquarien von 100 - 1000L
Strömungsleistung: 2.000 bis ca. 9.500l/h
Energieverbrauch: 5 - 21W
Netzteil:100-240V / 50-60Hz
Kabellänge: 3m bis zum Controller
Maße: ø70, Ausstoß: ø50/10mm
Magnet Holder bis 15mm Glasstärke
Technical data
Turbelle®nanostream®6045
For aquariums from 40 to 5 0 0 litres (10.6 to 132 USgal .)
Flow rate: 1,500 to about 4,500l/h (396 to 1,189 USgal./h)
Energy consumption: 5 - 7W
Voltage / frequency: 230V/5
0Hz (115V/60Hz)
Cable
length: 2m (78.7 in.)
Dimensions: diam. 70mm (2.7 in.),
output: diam. 40/15mm (1.5/.59 in.)
Magnet Holder up to a glass thickness of 15mm (1/2“)
Turbelle®nanostream®6055 WIDE FLOW
For aquariums from 40 to 500 litres (11 to 132 USgal.)
Flow rate: 1,000 to about 5,500l/h (264 to 1,453 USgal./h)
Energy consumption: 4 - 18W
Voltage / frequency: 100-240V / 50-60Hz
Cable length: 3m (118 in.) up to the controller
Dimensions: diam. 70mm (2.7 in.),
output: diam. 40/15mm (1.5/.59 in.)
Magnet Holder up to a glass thickness of 15mm (1/2“)
Turbelle®nanostream®6095 WIDE FLOW
For aquariums from 100 to 1000 litres (26 to 264 USgal.)
Flow rate: 2,000 to about 9,500l/h (528 to 2,510 USgal./h).
Energy consumption: 5 - 21W.
Voltage / frequency: 100-240V / 50-60Hz.
Cable length: 3m (118 in.) up to the controller
Dimensions: diam. 70mm (2.7 in.).
Output: diam. 50/10mm (1.96/.39 in.).
Magnet Holder up to a glass thickness of 15mm (1/2“)
Données techniques
Turbelle®nanostream®6045
pour aquariums de 40 à 500L
Débit : 1.500 à env. 4.500l/h
Consommation : 5 - 7W
Tension : 230V/50Hz (115V/60Hz)
Longueur de câble : 2m
Dimensions : ø70, sortie ø40/15mm
Magnet Holder pour vitres jusqu’à 15mm
Turbelle®nanostream®6055
pour aquariums de 40 à 500L
Débit : 1.000 à env. 5.500l/h
Consommation : 4 à 18W
Alimentation : 100-240V / 50-60Hz
Longueur de câble : 3m jusqu‘au Controller
Dimensions : ø70, sortie ø40/15mm
Magnet Holder pour vitres jusqu’à 15mm
Turbelle®nanostream®6095 WIDE FLOW
pour aquariums de 100 à 1000L
Débit : 2.000 à env. 9.500l/h
Consommation : 5 à 21W
Alimentation : 100-240V / 50-60Hz
Longueur de câble : 3m jusqu‘au Controller
Dimensions : ø70, sortie ø50/10mm
Magnet Holder pour vitres jusqu’à 15mm

10 11

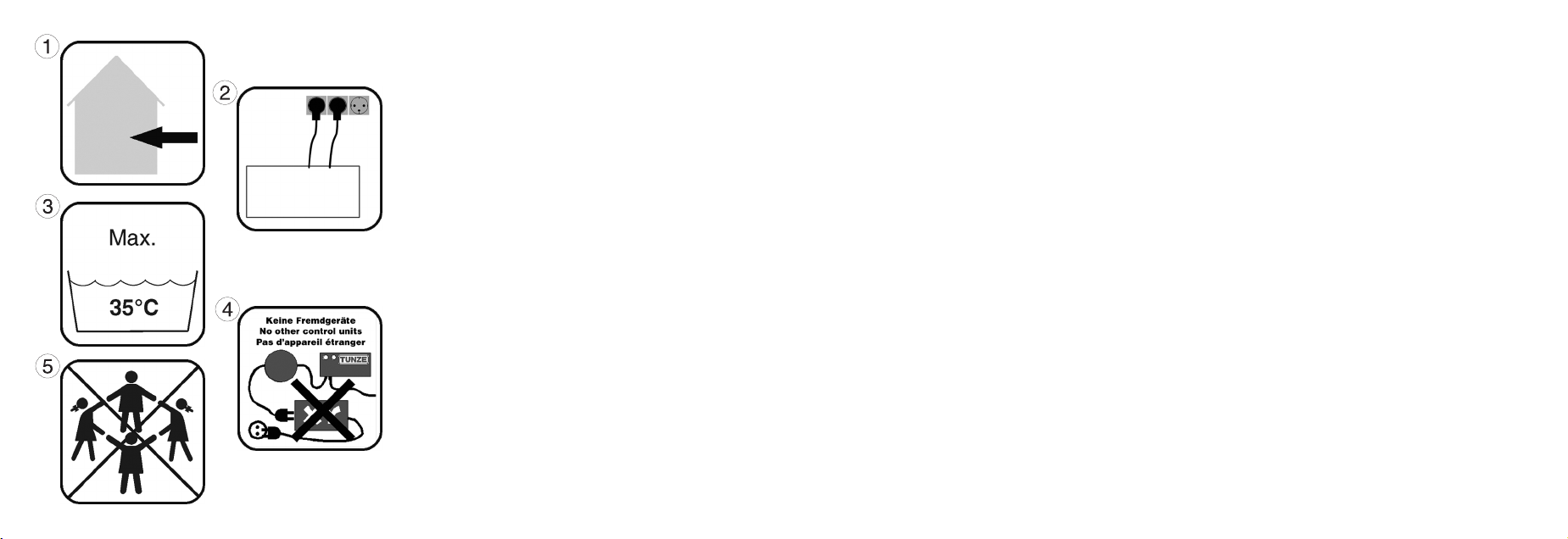

Sicherheitshinweise
Turbelle®nanostream®ist für einen Betrieb im Freien
nicht zulässig (1).
Vor Inbetriebnahme prüfen, ob Betriebsspannung mit
Netzspannung übereinstimmt.
Um Wasserschäden an den Steckern zu vermeiden,
sollte der Netzstecker möglichst höher als die Anlage
stehen (2).
Betrieb nur mit FI- Schutzschalter, max. 30mA.
Vor dem Hantieren im Aquarium, alle eingesetzten
Elektrogeräte vom Netz trennen.
Beschädigtes Netzkabel nicht reparieren, sondern die
Pumpe komplett erneuern.
Aquarienwasser - Temperatur max. +35°C (3).
Der Anschluss an Fremdgeräte (4), z.B. elektronische
Schalter oder Drehzahlsteuergeräte ist unzulässig!
Gebrauchsanweisung gut aufbewahren.
Dieses Gerät ist für Benutzer (einschl. Kinder)
mit eingeschränkten physischen, sensorischen
oder psychischen Fähigkeiten bzw. ohne jegliche
Erfahrung oder Vorwissen nur dann geeignet, wenn
eine angemessene Aufsicht oder ausführliche
Anleitung zur Benutzung des Gerätes durch eine
verantwortliche Person sichergestellt ist. Achten Sie
darauf, dass Kinder nicht mit dem Gerät spielen (5).
Safety instructions
Turbelle®nanostream®has not been designed for
outdoor operation (1).
Prior to initial operation, please check whether the
operating voltage corresponds to the mains voltage
available.
In order to avoid water damage in the plugs, the mains
plug should be tted at a higher lever than the unit (2).
Operation is permitted only with a residual-current-
operated circuit-breaker tted, max. 30 mA.
Before working in the aquarium, please make sure
that all electric units used have been disconnected
from the mains.
Do not repair a damaged mains cable – replace the
pump completely. Temperature of the aquarium water:
maximum +35° Celsius (95° F) (3).
The connection to devices, such as electronic
switches or speed controllers, of other makes is not
permissible (4)!
Keep the operating instructions in a safe place.
This device is suitable for users (including children)
with limited physical, sensorial or mental abilities or
without any experience or previous knowledge, if
suitable supervision or detailed instructions on the
operation of the device is provided by a responsible
person.
Please make sure that children do not play with the
device (5).
Sécurité d’utilisation
Turbelle®nanostream®n’est pas conçue pour une
utilisation hors habitation (1).
Avant toute mise en service, vériez que la tension
d’alimentation corresponde bien à celle du réseau
électrique.
An d’empêcher tout dégât d’eau au niveau des
raccordements électriques, les prises d’alimentation
secteur doivent se situer plus haut que l’installation (2).
Utilisation avec disjoncteur différentiel 30mA max.
Avant toute intervention dans l’aquarium, débranchez
l’ensemble des appareillages électriques.
N’essayez pas de réparer un câble de pompe mais
remplacez ou renouvelez tout le bloc-moteur.
Température max. de l’eau véhiculée : +35°C (3).
Un raccordement sur tout autre appareillage (4)
comme des systèmes de variation électronique ou
des interrupteurs électroniques n’est pas autorisé!
Veuillez attentivement consulter la notice d’entretien.
Les utilisateurs (enfants inclus) ayant des limitations
physiques, sensorielles, psychiques, ne bénéciant
pas d’une expérience ou de connaissances
sufsantes ne peuvent utiliser cet appareil qu’avec
le concours d’une tierce personne responsable,
assurant la surveillance ou veillant à l’observation du
mode d’emploi. Veuillez vous assurer que les enfants
ne puissent jouer avec cet appareil (5).

12 13
CAUTION !
Sicherheitshinweise Magnet Holder
Sehr starker Magnet! (1)
Magnet Holder von Kindern fernhalten! Achtung
Verletzungsgefahr! (2)
Magnethälften nicht direkt zusammenbringen! Die
Magnethälften haften mit ca. 25 - 50 kg, je nach Typ
bei direktem Kontakt.
Magnetteile mit der Hand nur an den Seitenächen
greifen; niemals die Hand oder Finger zwischen die
Kontaktächen bringen!
Magnet zieht Metallteile und andere Magnete unter
10cm Abstand mit großer Kraft an! Beim Hantieren
mit dem Magnet sollten sich keine Metallteile,
andere Magnete, Klingen oder Messer im Umkreis
von 10cm benden, um Verletzugen zu vermeiden.
Vorsicht bei magnetisch empndlichen
Gegenständen, z.B. Herzschrittmachern,
Datenträgern, Kreditkarten und Schlüsseln mind.
30cm Abstand halten! (3)
Beim Transport des Magnet Holders immer das
mitgelieferte Styropor-Stück verwenden.
Erhitzung über 50°C führt zur Zerstörung des
Magneten, bzw. Verlust der Magnetwirkung.(4)
Sécurité d’utilisation Magnet Holder
Aimants surpuissants! (1)
Les aimants sont à tenir hors de portée des enfants!
Attention, risques de blessures ! (2)
Ne jamais réunir directement les deux parties des
aimants ! Force d’attraction env. 25 - 50 kg en
fonction du modèle et lors du contact direct.
Tenir les aimants uniquement sur les côtés sans
jamais intercaler la main ou les doigts entre les
surfaces magnétiques !
Les aimants attirent fortement le métal ferreux et
les autres aimants à moins de 10cm de distance !
Pour éviter les blessures lors de la manipulation des
aimants, aucune partie métallique, aimant, lame ou
couteau ne doivent se trouver à moins de 10cm.
En présence d’appareillages sensibles comme des
simulateurs cardiaques, des supports de données,
des cartes de crédits et des clés, observez une
distance minimale de 30cm ! (3)
Lors du transport de Magnet Holder, utilisez toujours
la cale en polystyrène livrée dans l’emballage. Un
échauffement de plus de 50°C conduit à l’altération
des aimants et à une perte de leur puissance
magnétique (4).
Safety instructions for Magnet Holder
Very strong magnet! (1)
Keep Magnet Holder out of reach of children !
CAUTION ! Danger of injury ! (2)
Do not bring upper and lower magnet part together
directly ! Depending on the type, the parts of the
magnet cling together on direct contact with about
25 - 50 kg (55 to 110 lbs.) of force.
Hold the magnet parts on the sides only; never get
your hand or ngers between the contract surfaces !
Attracts metal parts and other magnets with a large
force at a distance of below 10 cm (3.9 in.)! When
handling the magnet, no metal parts, other magnets,
blades or knives should be located closer than 10cm
(3.9 in.) in order to avoid injuries.
Exercise caution in case of magnetically sensitive
objects, such as pacemakers, data carriers, credit
cards and keys – keep a distance of at least 30cm
(11.8 in.) ! (3)
Always use the piece of polystyrene supplied when
transporting the Magnet Holder. (4) Heat of more
than 50° Celsius (122° F) will lead to the destruction
of the magnet or the loss of magnetic force.

14 15
Sicherheitshinweise für TUNZE®Netzteile
TUNZE®Netzteile sind für einen Betrieb im Freien nicht
zulässig (1)
Um Wasserschäden zu vermeiden, sollte sich das Netzteil
möglichst weit weg von der Aquarien-Anlage benden.
Betrieb nur mit FI- Schutzschalter, max. 30mA.
Vor dem Hantieren im Aquarium, alle eingesetzten
Elektrogeräte vom Netz trennen.
Beschädigtes Netzkabel nicht reparieren, sondern
komplett erneuern.
Der Anschluss an Fremdgeräte (2), z.B. elektronische
Schalter oder Drehzahlsteuergeräte ist unzulässig!
Stecker und Stellschraube am Pumpenkabel sind
wasserempndlich und könnten bei Wasserschaden die
Pumpensteuerung zerstören!
Der Betrieb der Turbelle®stream ist nur mit original
TUNZE®Netzteil zulässig.
Netzteil nur an trockener und gut belüfteter Stelle
aufstellen.
Nicht in die Nähe von Heiz- und Wärmequellen aufstellen
(3).
Umgebungstemperatur bei Betrieb: 0°C - +35°C
Umgebungsfeuchtigkeit bei Betrieb: 30% - 90%
Lagerungstemperatur: -25° - +80°C
Lagerungsfeuchtigkeit: 30% - 95%
S afety instructions for TUNZE®
power supply units
TUNZE®power supply units have not been designed for
outdoor operation (1).
In order to prevent water damage, the power supply
unit should be placed as far away from the aquarium as
possible.
Operation is permitted only with a residual-current-operated
circuit-breaker tted, max. 30 mA.
Before working in the a
quarium, please make sure that all
electric units in use have been di
sco nnected from the mains.
Do not repair a damaged mains cable – repla
ce the unit
completely.
The connection to devices, such as electronic switches or
speed controllers, of other
makes is not permissible (2)!
The plug and the adjusting screw on the pump cable are
susceptible to water and may cause a pump failure in case
of water damage !
The operation of the Turbelle®stream is permissible only
with the original TUNZE®power supply unit.
Mount the power supply unit in a dry and well-ventilated
position only.
Do not mount in the vicinity of heat sources (3).
Ambient temperature during operation: 0° Celsius (32° F) to
+35° Celsius (95° F)
Ambient humidity during operation: 30% - 90%
Storage temperature: -25° Celsius (-13° F) to +80° Celsius
(176° F); Storage humidity: 30% - 95%
Sécurité d’utilisation pour les alimentations
secteur TUNZE®
Les alimentations secteur TUNZE
®
ne sont pas autorisées
pour un fonctionnement hors habitation (1).
Afin d’empêcher tout dégât d’eau au niveau des
raccordements électriques, les prises d’alimentations
secteur doivent se situer plus haut que l’installation.
Utilisation avec disjoncteur différentiel 30mA max.
Avant toute intervention dans l’aquarium, débranchez
l’ensemble des appareillages électriques.
N’essayez pas de réparer un câble d’alimentation mais
remplacez tout le câble.
Un raccordement sur tout autre appareillage (2) comme des
systèmes de variation électronique ou des pulseurs n’est
pas a
utorisé !
La prise et le potentiomètre de
réglage sur le boîtier de
raccordem
ent de la pompe sont sensibles à l’eau et peuvent
détruire le pilotage de la pompe en cas de dégâts d’eau !
L’utilisation des pompes Turbelle
®
stream n’est autorisée
qu’avec les alimentations secteur TUNZE
®
d’origine.
Placez les alimentations secteur dans une zone sèche et
parfaitement ventilée.
Ne placez pas les alimentations secteur à proximité d’une
source de chaleur (3).
Température ambiante en utilisation : 0°C - +35°C
Humidité ambiante en utilisation : 30% - 90%
Température de stockage : -25°C - +80°C
Humidité de stockage : 30% - 95%

16 17
Vorbereitung Magnet Holder
Die Turbelle®nanostream®braucht nur wenig
Vorbereitung vor dem Einsatz im Aquarium.
Pressen Sie die vier mitgelieferten Silikonpuffer in
die speziellen Öffnungen der Klemme (1).
Pressen Sie den Magnet Holder mit den vier runden
Öffnungen auf die vier Silikonpuffer (2).
Montieren Sie einen der beiden Gummiringe auf
den Magneten (3), es kann je nach gewünschter
Farbe der Graue oder der Blaue sein.
Preparation Magnet Holder
The Turbelle®nanostream®only requires minor
preparation before it can be used in the aquarium.
Press the four supplied silicone buffers into the
special openings on the even surface of the
clamp (1).
Press the four round holes of the Magnet Holder
onto the four silicone buffers (2).
Mount one of the two rubber rings onto the
magnet (3), which may be the grey or blue one
depending on the desired color.
Préparation Magnet Holder
Avant sa mise en place dans l’aquarium, la pompe
Turbelle®nanostream®ne nécessite que quelques
préparations.
Pressez les quatre tampons silicone dans les
ouvertures de la pince prévues à cet effet (1).
Pressez le Magnet Holder ayant les quatre
ouvertures sur les tampons silicone (2).
Montez l’une des ventouses pour magnet au choix
grise ou bleue sur le Magnet Holder (3).

18 19
Inbetriebnahme
Geeigneten Platz an der Glasscheibe vorbereiten.
Im Aquarium sollte die Glasscheibe algenfrei sein
und die Außenseite sollte trocken und sauber sein.
Innenteil des Magnet Holders mit Klemme in
Richtung Glas an die Aquarienscheibe anbringen,
Außenteil des Magnet Holders zum Innenteil
halten (1). Nun vorsichtig zusammenbringen. Um
den Magnet Holder an eine andere Position zu
bringen, sollte der äußere Magnet leicht vom Glas
angehoben werden. Die Gummiringe am Magnet
Holder können je nach gewünschter Farbe schwarz
oder blau einfach umgetauscht werden. Pumpe in
die Klemme drücken (2) und nach gewünschter
Strömungsrichtung einstellen (3).
Um zu vermeiden, dass kleinere Fische und Krebse
in die Öffnung der Pumpe gelangen (besonders
bei Modellen ohne Fish Care), empfehlen wir
das Schutzgitter (4) parallel zum Kreuz der
Pumpenöffnung aufzusetzen.
Mise en service
Préparez l’emplacement de la pompe sur la vitre
de l’aquarium. La surface interne doit être libre
d’algues, la surface externe sèche et propre.
Positionnez l‘aimant interne et sa pince en direction
de la vitre de l‘aquarium, positionnez l’aimant
externe en direction de l‘aimant interne (1) puis
glissez les deux parties face à face avec précaution.
An de déplacer la pompe sans endommager
l’anneau silicone, il est important de soulager
l’aimant externe de la vitre. En fonction du choix,
il est possible d‘inverser les ventouses en silicone
bleu ou noir sur les deux Magnet Holder. Insérez la
pompe dans la pince de support (2) et orientez-la en
fonction de la direction souhaitée du brassage (3).
An d’éviter l’introduction de petits poissons ou
de crevettes dans la pompe (particulièrement
pour les modèles sans fonction Fish Care), nous
préconisons de placer la grille de protection (4) en
sortie de pompe et de manière parallèle au croisillon
de sortie.
Initial operation
Prepare a suitable place for the pump on the glass
pane. In the aquarium the glass pane should be
free of algae, and the outer surface should be dry
and clean.
Fit the inside parts of the magnet holder to the
aquarium pane with the clamp pointing in direction
of the glass. Hold the outside part of the magnet
holder to the inside part (1), and then carefully bring
together.
In order to move the magnet holder into another
position, the outside magnet should be slightly lifted
away from the glass. The two rubber rings, which
may be black or blue depending on the desired
colour can be switched easily. Clip the pump into the
clamp (2) and set the requested direction of ow (3).
In order to prevent smaller sh and craysh
from getting into the opening of the pump, we
recommend the use of the protective grating (4)
supplied for parallel attachment to the cross of the
pump opening.

20 21
Beim Einsatz der Pumpe an der max. empfohlenen
Glasstärke ist die 3D-Einstellung für den Magnet
Holder begrenzt, da die seitlichen Zugkräfte zu hoch
werden können. Bei einer Verstellung von mehr als
40°- 50° (5) gegenüber der Strömungsrichtung kann
es erforderlich sein, dass eine sichere Montage nur
mit einer Magnet Extension umsetzbar ist.
Zubehör: Der Magnet Holder 6025.500, inklusive
Grundplatte für Silencehalter, ermöglicht die
Anbringung der Turbelle®nanostream®für
Glasstärken bis 20 mm.
Der Anschluss an Fremdgeräte, z.B. elektro-
nische Schalter oder Drehzahlsteuergeräte ist
unzulässig!
Lors d’une utilisation de la pompe pour des
épaisseurs de vitres maximales par rapport à la
capacité du Magnet Holder fourni, le réglage 3D
pourrait se trouver limité par les forces de poussée
en sortie de pompe. Lors d’une orientation à plus de
40 - 50° (5) de la sortie de pompe, il pourrait s‘avérer
nécessaire d’utiliser un Magnet Holder Extension.
Accessoire: Magnet Holder 6025.500 livré avec une
plaque de support, permet la xation de toutes les
pompes Turbelle®nanostream®sur vitres de 20mm
d‘épaisseur.
Un raccordement électrique sur séquenceur ou
variateur électronique n’est pas autorisé!
40° - 50°
Using the pump on panes with maximum glass
thickness the 3D-adjustment of the magnet holder
is limited due to increasing lateral tractive forces.
A safe mounting could make requirable a Magnet
Extension in case of shifting exceeds 40° - 50° (5).
Accessories: Magnet Holder 6025.500, including
ground plate for Silence holder would allow mounting
the Turbelle®nanostream® on glass panes up to 20
mm (0.79 in.).
It‘s not permitted to connect the pump to
external device!

22 23
Inbetriebnahme nur für 6055 und 6095
Kabelstecker (1) vom Netzteil 6095.240 (2) in die
entsprechende Buchse (3) am Turbelle®Controller
(4) einstecken, danach Netzteil ans Netz (5) stecken.
An den oberen Anschluss des Turbelle®Controllers
können weitere Controller (6) von Pumpen oder ein
Multicontroller (7) angeschlossen werden.
GenauereAnschlussinformationenfürMulticontroller
bitte den entsprechenden Gebrauchsanleitungen
entnehmen.
Automatische Abschaltung
Bei Blockade oder Trockenlauf an der Luft schaltet
die Pumpe sofort ab. Nach Beseitigung der Blockade
startet die Pumpe mit 30 Sekunden Verzögerung
automatisch wieder. Die Pumpensteuerung ist
thermisch geschützt. Das Netzteil ist gegen
Kurzschluss und thermische Überlastung geschützt.
Mise en service uniquement
pour 6055 et 6095
Raccordez le câble (1) de l’alimentation secteur
6095.240 (2) dans la prise correspondante (3) du
Turbelle®Controller (4) puis branchez l’alimentation
sur le secteur (5).
La connexion en partie haute du Turbelle®
controller est prévue pour le raccordement d’une
pompe supplémentaire avec Controller (6) ou d’un
Multicontroller (7).
Vous trouverez plus d’informations concernant le
raccordement de Multicontroller dans les notices
respectives.
Arrêt automatique:
En cas de blocage ou dfonctionnement à sec,
les pompes sont immédiatement mises hors
service. Après suppression de ce blocage, les
pompes redémarrent automatiquement avec une
temporisation de 20 secondes.
Le pilotage des pompes possède une protection
thermique. Les alimentations secteur sont protégées
contre les courts-circuits et les surcharges
thermiques.
Initial operation of 6055 and 6095 only
Plug the connector (1) from the power supply
6095.240 (2) into the appropriate socket (3) on the
Turbelle®controller (4), then connect the power
supply to the plug (5).
An additional pump with controller (6) or a
Multicontroller (7) can be connected to the upper
socket of the Turbelle®controller.
More detailed connection information for the
Multicontroller can be obtained from the respective
instruction manual.
Automatic shut-down:
The pump will be stopped immediately in case
of blockage or if the system runs dry. After the
blockage has been removed, the pump will start up
automatically after a delay of 30 seconds. The pump
control is thermally protected. The power supply
unit is protected against short-circuit and thermal
overload.
e

24 25
Weitere Stromversorgung für 6055
und 6095 - Safety Connector
Die Turbelle®nanostream®6055 und 6095 sind mit
einem elektronischen Motor ausgestattet. Die Pumpen
können damit bei jeder Gleichstromquelle (Batterie,
Solarzellen) von 10 bis 24V betrieben werden. Für
einen sicheren Anschluss an der Pumpe empfehlen
wir den Turbelle®Safety Connector Art.Nr. 6105.50 (1),
der eine 4A- Sicherung enthält. Der Safety Connector
ermöglicht den normalen Betrieb mit dem TUNZE®
Netzteil (2), schaltet jedoch bei Stromausfall selbsttätig
eine Batterie (3) oder eine Gleichstromquelle zu. Es
sollte immer auf eine optimale Betriebsbereitschaft
der Batterie durch ein handelsübliches Ladegerät
geachtet werden. Blei-KFZ-Starterbatterien sind in
Wohnräumen unzulässig!
Turbelle®nanostream
®
6055 und 6095 nie direkt und
ohne Sicherung auf eine Batterie oder allgemeine
Gleichstromquelle anschließen.
Maximale Gleichstromspannung 27,5 Volt
(Abschaltgrenze), oberhalb von 45 Volt erfolgt
Zerstörung der Elektronik.
Zubehör: Der Cable Safe 6105.600 (4) schützt die
TUNZE®Steckverbindung vor Spritzwasser, speziell
geeignet für den Anschluss von Turbelle®Pumpen.
Other power supply units for 6055
and 6095 - safety connector
Turbelle®nanostream®6055 and 6095 are pumps with
an electronic motor. Thus, they can be operated on
any direct-current source (battery, solar cells) from
10 V to 24 V. For a safe connection of the pump, we
recommend the Turbelle®safety connector (article No.
6105.50) (1), which contains a 4 amps fuse. The safety
connector permits normal operation with the TUNZE®
power supply unit (2), but in case of a power failure
it will automatically switch over to a battery (3) or a
direct-current source. Always ensure a correct charge
condition of the battery by using a commercially
available charger. Indoor use of lead starter batteries
for cars is inadmissible!
Never connect the Turbelle®nanostream
®
6055 and
6095 to a battery or a direct-current source directly
and without fuse.
Maximum direct-current source permissible 27.5 Volt
(cut-off limit); above 45 Volt the electronic system will
be destroyed.
Accessories: Cable Safe 6105.600 (4) protects the
TUNZE®plug-in connection against splashing water,
especially suitable for the connection of Turbelle®
pumps.
Autres alimentations pour 6055
et 6095 - Safety Connector
Les Turbelle®nanostream
®
6055 et 6095 possèdent
des moteurs électroniques. Ces pompes peuvent
ainsi fonctionner à l’aide de n’importe quelle source de
courant continu (batterie, cellules photovoltaïques) de
10 à 24V. Pour un raccordement de ces pompes en
toute sécurité, nous conseillons l’utilisation de Turbelle
®
Safety Connector 6105.50 (1) comportant un fusible de
4A. Safety Connector permet une utilisation normale
avec l’alimentation secteur TUNZE®
(2) mais enclenche
aussi une batterie (3) ou toute autre source de courant
continu en cas de défaut de l’alimentation secteur. Il est
important de veiller à la bonne charge de la batterie de
secours à l’aide d’un chargeur usuel prévu à cet u
sage.
L‘usage d‘une batterie de voiture au plomb est interdit
dans les habitations!
Ne raccordez jamais Turbelle®nanostream
®
6055 et
6095 en direct sur une batterie ou sur une source de
courant continu.
Tension continue maximale 27,5V (seuil de
commutation). Au-delà de 45V, l’électronique est
endommagée.
Accessoires: Cable Safe 6105.600 (4) protège le boitier
de connection TUNZE®contre les éclaboussures
d’eau, spécialement indiqué pour le raccordement des
pompes Turbelle®.
+ -
12 - 24 V
Battery

26 27
Turbelle®Controller
Der Turbelle®Controller ist ein Steuergerät zum
Einstellen der variablen Pumpenleistung. Er
ermöglicht dabei eine Wellenschlagsimulation,
Oszillationsströmung, automatische Suche der
Resonanzfrequenz bei Oszillationsströmung und
verfügt über einen Foodtimer. Er kann auch direkt
an einem Multicontroller angeschlossen werden.
Die Pumpe kann somit z.B. im Ebbe-Flut Modus
mit weiteren Pumpen zusammen wirken. Wird das
Moonlight 7097.05 (nicht im Lieferumfang) mit
dem Turbelle®Controller verbunden, aktiviert sich
die automatische Nachtabsenkung. Wird dieser
Controller mit dem Kabel 7092.300 mit einem zweiten
Controller verbunden, so kann eine weitere Pumpe
angeschlossen und gesteuert werden, z.B. für
Wellenschlagsimulation oder Oszillationsströmung.
Mit dem Y-Adapter Kabel 7090.300 kann ein dritter
Controller hinzugefügt werden.
Turbelle®Controller
Turbelle®Controller est un organe de variation
très complet pour pompe Turbelle®. Il permet une
simulation de houle, un brassage oscillant, une
recherche automatique de la fréquence d’oscillation
ainsi qu’une pause nourrissage. Il se raccorde aussi
directement à un Multicontroller, la pompe peut
ainsi fonctionner dans un système de brassage
multipompes avec effets de marées. En raccordant
la cellule Moonlight 7097.050 (en option) sur Turbelle®
Controller, il est possible de réaliser une baisse de
puissance nocturne. Si le Controller est relié par
câble 7092.300 à un autre Controller, il est possible
de commander une deuxième pompe Turbelle®,
par exemple pour un effet de houle ou un brassage
oscillant. Le câble Y 7090.300 permet de raccorder
une troisième pompe Turbelle®.
Turbelle®Controller
The Turbelle®controller is a device which is used to
set the variable pump performance. It can provide a
wave simulation, oscillation ow, an automatic search
for the resonance frequency when the oscillation ow
is used, and it is also equipped with a food timer. It
can be directly connected to a Multicontroller. The
pump is therefore able to operate together with other
pumps, for example, in the high/low tide mode. If
the Moonlight 7097.05 (not included in the scope of
delivery) is attached to the Turbelle®controller, the
night-mode operation will be activated automatically.
If this controller is connected to a second controller
with the 7092.300 cable, a further pump can be
connected and controlled, for example, to provide a
wave pounding simulation or an oscillating current.
A third controller can be added using the Y-adapter
cable 7090.300.

28 29
Kurzbeschreibung des Displays
Taste „food timer“ (1)
Die Taste „food timer“ schaltet die Pumpe aus und ein,
d.h. die Fische können in Ruhe das Futter aufnehmen,
nach ca. 10 Minuten schaltet die Pumpe automatisch
wieder ein, wenn sie nicht durch erneutes Drücken
der „food timer“- Taste manuell aktiviert wurde.
Einstellknopf „main power“ (2)
Die Hauptleistung der Pumpe kann mit diesem
Einstellknopf eingestellt werden.
Taste „select“ (5): Mit dieser Taste lassen sich
verschiedene Programme auswählen:
„pulse 2-10s“ (6)
PulsbetriebfürbiologischwirksameStrömungsimpulse
(= Wellenschlag), im Bereich von 2-10 Sekunden.
„auto adjust“ (7)
Automatische und bequeme Suche der optimalen
Resonanzfrequenz für Turbelle®Pumpe bzw.
Wavebox.
„wave ok“ (8)
Das „auto adjust“ (7) wird durch einen kurzen Klick auf
die Taste „select“ (5) angehalten. Die Pulsfrequenz ist
noch zusätzlich manuell mit dem Einstellknopf (3) fein
einstellbar.
Description rapide des commandes
Touche „food timer“ (1)
La touche “ foodtimer„ enclenche un arrêt / marche
de la pompe, les poissons peuvent se nourrir en
toute tranquillité. Après env. 10 minutes, la pompe
redémarre automatiquement si elle n’a pas été
réactivée manuellement par une nouvelle action sur
„food timer“.
Bouton de réglage „main power“ (2)
Réglage principal de la puissance de la pompe.
Touche „select“ (5): cette touche permet de
sélectionner différents programmes:
„pulse 2 - 10s“ (6)
impulsions de brassage biologiquement efcace
(= houle), domaine de 2 à 10 secondes.
„auto ajust“ (7)
Recherche automatique et facile de la fréquence de
résonnance pour pompe Turbelle®ou Wavebox.
„wave ok“ (8)
La fonction „auto ajust“ (7) est stoppée et validée
par une brève impulsion sur la touche „select“. La
fréquence de pulsation reste ajustable manuellement
avec le bouton de réglage (3).
Short description of the display
Button „food timer“ (1)
The „food timer“ button switches the pump off and
on, allowing the sh to feed in peace and quiet,
whereas the pump will automatically switch on again
after approx. 10 minutes unless the „food timer“
was manually activated through an actuation of the
respective button.
Control knob „main power“ (2)
The main performance of the pump can be adjusted
with this control knob.
„Select“ button (5): Various programs can be selected
with this button:
„pulse 2-10s“ (6)
Pulse operation for biologically active current pulses
(= wave motion), in the range of 2-10 seconds.
„auto adjust“ (7)
Automatic and easy searching for the perfect
resonance frequency for the Turbelle®pump or
Wavebox.
„wave ok“ (8)
The „auto adjust“ (7) is suspended by briey pressing
on the „select“ button (5). The pulse frequency can
also be ne-tuned manually with the control knob (3).

30 31
„external control“ (9)
Diese Einstellung ist erforderlich für den Anschluss
an einen Multicontroller oder einen anderen
TUNZE®Controller. Ist der externe Controller nicht
verbunden, bzw. liefert er kein Steuersignal, so ist
die Pumpe ausgeschaltet. Die Pumpe bleibt aber
mit dem Einstellknopf „main power“ (2) immer noch
einstellbar, um die maximale Leistung festzulegen.
Der Stellknopf „pulse“ (3) ist ohne Wirkung, da der
Controller nun extern gesteuert werden kann.
Einstellknopf „pulse“ (3)
Steuerung der Turbelle®Pumpe für
Wellenschlagsimulation. Die Leistung variiert in
einem Pulstakt von 2 bis 10 Sekunden zwischen
den beiden Leistungsniveaus der Einstellknöpfe
„main power“ (2) und „pulse power“ (4). In der
Stellung „off“ ist der Puls ausgeschaltet und die
Pumpe läuft mit konstanter Leistung nur über den
Einstellknopf „main power“ (2).
Einstellknopf „pulse power “ (4)
Zweite Leistung der Pumpe, aktiv bei einem
Pulsbetrieb oder Nachtabsenkung.
„external control“ (9)
Position indispensable au raccordement d’un
Multicontroller ou d’un autre TUNZE® Controller.
Dans cette situation et si le Controller externe n’est
pas raccordé ou ne livre pas de signal, la pompe
reste arrêtée. Le bouton de réglage „main power“
(2) permet tout de même d’ajuster la puissance
maximale de la pompe. Le bouton de réglage
„pulse“ (3) reste sans effet étant donné que la
pompe est tributaire d’un signal externe.
Bouton de réglage „pulse“ (3)
Réglage du temps de pulsation en mode pulsé,
la puissance de la pompe varie entre les deux
puissances „main power“ (2) et „pulse power“ (4).
Lorsque ce bouton est en position „off“, il n’y a
plus de pulsation possible, la pompe fonctionne en
puissance constante „main power“ (2).
Bouton de réglage „pulse power“ (4)
Deuxième puissance de la pompe, active en mode
pulsé ou en baisse nocturne.
„external control“ (9)
This setting is required for a connection to a
Multicontroller or to another TUNZE®controller.
If the external controller is not connected, or it
doesn‘t provide a control signal the pump will be
switched off. However, the pump can still be set
with the „main power“ control knob (2) to specify
the maximum performance. The setting button
„pulse“ (3) is without effect, because the controller
can now be controlled externally.
Control knob „pulse“ (3)
Controlling of the Turbelle®pump for wave
simulation. The performance will vary in a
pulse cycle of 2 to 10 seconds, between the two
performance levels specied with the control knobs
„main power“ (2) and „pulse power“ (4). In the „off“
position the pulse is switched off and the pump will
operate with a constant performance which was
only set with the „main power“ (2) button.
Control knob „pulse power“ (4)
The second performance level of the pump, is
active during a pulse operation or the night mode.

32 33
Inbetriebnahme / Einstellungen
Auslieferzustand: bei „select“, ist die Einstellung
„pulse 2-10s“ (9) eingeschaltet, Einstellknöpfe „main
power“ (2) und pulse power (4) stehen auf ca. 80%.
Einstellknopf „pulse“ steht auf „off“.
„pulse 2-10s“ (6)
Taste „select“ (5) drücken, bis „pulse 2-10s“ (6)
leuchtet. Dreht man den Einstellknopf „pulse“ (3), so
leuchtet er und die Pumpe pulst im eingestellten Takt
von 2-10s zwischen den Leistungen „pulse power“ (4)
und „main power“ (2).
„auto adjust“ (7)
Einstellknöpfe „pulse power“ (4) auf „off“ stellen und
„main power“ (2) auf „100%“.
Taste „select“ (5) drücken, bis „auto adjust“ (7)
leuchtet. Nach drei Sekunden beginnt eine
automatische und bequeme Suche der optimalen
Resonanzfrequenz für die Turbelle®Pumpe oder
Wavebox. Das Pulsen startet dann mit einem Takt
von 0,3 Sekunden und steigt pro Sekunde im Intervall
von 0,01 Sekunden bis auf den höchsten Wert von
2,0 Sekunden. Es erlischt das Licht am Einstellknopf
„pulse“ (3), dafür blinkt der Einstellknopf „main power“
(2) im Takt der Pulsfrequenz.
Mise en service / Réglages
Réglages d’origine: dans les programmes „select“,
la fonction „pulse 2-10s“ est en service, les boutons
de réglage „main power“ (2) et „pulse power“ (4) sont
positionnés à 80%, le bouton de réglage „pulse“ (3)
est positionné sur “off“.
„pulse 2-10s“ (6)
Pressez la touche „select“ (5) jusqu’à ce que „pulse
2-10s“ s’allume. Si l’on tourne le bouton „pulse“ (3),
celui-ci s’éclaire et la pompe varie avec un temps de
pulsation de 2 à 10 secondes entre les puissances
„pulse power“ (4) et „main power“ (2).
„auto adjust“ (7)
Positionnez les boutons de réglage “pulse power“ (4)
sur „off“ et „main power“ (2) sur „100%“. Pressez la
touche „select“ (5) jusqu’à ce que „auto ajust“ (7)
s’allume. Après 3 secondes, la fonction de recherche
de fréquence optimale pour pompe Turbelle® ou
Wavebox démarre son cycle. Les pulsations démarrent
avec un rythme de 0,3 seconde et augmentent
chaque seconde de 0,01 seconde jusqu’à la valeur
la plus élevée de 2 secondes. Le bouton „pulse“ (3)
reste éteint, le bouton „main power“ (2) s’éclaire par
intervalles en fonction des pulsations.
Commissioning / settings
Factory setting: for „select“ the setting „pulse
2-10s„ (9) is switched on, and the control knobs „main
power“ (2) and „pulse power“ (4) are set to approx.
80%. Control knob „pulse“ is set to „off“.
„pulse 2-10s“ (6)
Press the „select“ (5) button until “pulse 2-10s“ (6)
lights up. If the control knob „pulse“ (3) is turned it
will light up, and the pump will pulse within the preset
cycle of 2-10s between the performance levels „pulse
power“ (4) and „main power“ (2).
„auto adjust“ (7)
Set the control knobs „pulse power“ (4) to „off“ and
the „main power“ (2) to “100%„.
Press the „select“ (5) button until „auto adjust“ (7)
lights up. After three seconds an automatic and
easy searching for the perfect resonance frequency
for the Turbelle®pump or Wavebox will be started.
The pulsing will then start at a cycle of 0.3 sec and
increase every 1 seconds in an interval of 0.01
seconds to the highest value of 2.0 seconds. The light
on the „pulse“ (3) control knob will switch off, in return
the „main power“ (2) control knob will ash according
to the switching cycle of the pulse frequency.

34 35
Während dieser Zeit sollte das Aquarium gut
beobachtet werden. Sobald die Resonanzfrequenz
erreicht wird, ist eine deutliche Wasserbewegung
zu sehen. Die Funktion „auto adjust“ (7) kann dann
durch einen kurzen Druck auf die Taste „select“ (5)
angehalten werden, „wave ok“ (8) leuchtet jetzt.
Gleichzeitig leuchtet das Licht am Einstellknopf
„pulse“ (3), damit wird signalisiert, dass man eine
feine Einstellung an diesem Knopf vornehmen
kann. Vor dem „auto adjust“ empfehlen wir, diesen
Einstellknopf (3) auf Mittelstellung zu positionieren.
Der Controller merkt sich die eingestellte Zeit. Hat
man unbeabsichtigt die „select“- Taste gedrückt, so
wählt man mit der „select“-Taste (5) die Funktion
„wave ok“ erneut an. Dabei muss darauf geachtet
werden, dass man nicht länger als 3 Sekunden auf
der Funktion “auto adjust“ verweilt, da sonst der
gespeicherte Wert gelöscht wird. Die “auto adjust“
Funktion beginnt nach 3 Sekunden immer bei
einem neuen Startwert von 0,3 Sekunden.
Durant la recherche de la fréquence, l’aquarium
doit être bien observé. Dès que la fréquence de
résonnance est atteinte, le déplacement de l’eau
devient important. La fonction „auto ajust“ (7) peut
être stoppée par une courte impulsion sur la touche
„select“ (5), c’est maintenant „wave ok“ (8) qui
s’allume.
Simultanément, le bouton de réglage „pulse“ (3)
s’éclaire et signale ainsi qu’un ajustage n peut
être entrepris avec ce bouton. Avant le démarrage
de la fonction „auto ajust“, nous conseillons de
positionner ce bouton (3) en position médiane.
Le Controller mémorise la fréquence d’oscillation
“wave ok“. Si la touche „select“ (5) devait avoir été
appuyée par inadvertance, il sera nécessaire de
sélectionner à nouveau la fonction „wave ok“ en
passant auparavant par „auto ajust“. Cette fonction
„auto ajust“ reste inactive en-dessous d’un temps
d’attente de 3 secondes dans la position. Au-delà,
la mémorisation de la fréquence précédente est
annulée et la fonction „auto ajust“ reprend son cycle
à 0,3 seconde!
During this time, the aquarium should be closely
observed. A water movement will be detectable,
once the resonance frequency is reached. The
„auto adjust“ function (7) can then be stopped again
by briey pressing the „select“ button (5), which will
cause „wave ok“ (8) to light up.
At the same time the light on the control knob
„pulse“ (3) will light up to indicate that you can
carry out a ne adjustment with this knob. Before
the „auto adjust“, we recommend positioning this
control knob (3) to the center position.
The controller will remember the adjusted time. If
someone accidentally presses the „select“ button,
the function „wave ok“ can be selected again with
the „select“ button (5). Hereby, it must be observed
not to remain on the „auto adjust“ function for more
than 3 seconds, because otherwise the stored
value will be deleted. After 3 seconds, the „auto
adjust“ function will always restart with a new initial
value of 0.3 seconds.

36 37
7092.300
7090.300
7097.05
Turbelle®Controller mit weiteren Pumpen
Der Turbelle®Controller kann mit dem Kabel
7092.300 eine weitere Turbelle®Pumpe gleichzeitig
steuern (1). Mit dem Y-Adapter-Kabel 7090.300 ist
dies ebenfalls möglich, jedoch kann das Moonlight
7097.050 oder eine dritte Pumpe zusätzlich
angeschlossen werden (2).
Turbelle®Controller in Invers-Betrieb (3)
Wird eine zweite Turbelle®Pumpe (bzw. Wavebox)
an der gegenüber liegenden Seite des Aquariums
positioniert, so muss der Invers-Betrieb am
Controller aktiviert werden. Dazu „food timer“
Taste mehr als 5 Sekunden drücken. Optisch
wird die Funktion durch blinken einer der „select“-
LED angezeigt. Um in den Parallel-Betrieb
(Auslieferzustand) zurückzuschalten, muss die
„food timer“- Taste erneut länger als 5 Sekunden
gedrückt werden, die LED leuchtet dann wieder
konstant. Hinweis: Die Invers-Funktion lässt sich
nicht in „external control“-Funktion und während
des „auto adjust“ Vorgangs umstellen.
Turbelle®Controller avec d’autres pompes
Turbelle®Controller peut actionner une seconde
pompe Turbelle®à l’aide du câble 7092.300 (1).
Avec le câble Y 7090.300, Turbelle® controller
peut actionner une seconde pompe Turbelle® en
utilisant aussi une cellule Moonlight 7097.050 ou
une troisième pompe Turbelle®(2).
Turbelle®Controller en fonction „inverse“ (3)
Si une deuxième pompe Turbelle®ou Wavebox
devait être positionnée à l’opposé de la première
pompe, il serait nécessaire d’activer la fonction
„inverse“ du Controller. Pour cela, pressez la
touche „food timer“ plus de 5 secondes, la fonction
„inverse“ est signalée par le clignotement de l’une
des fonctions actuelles du programme „select“.
An de revenir à un fonctionnement en parallèle
(réglage d’origine), il suft de presser à nouveau
la touche „food timer“ durant 5 secondes, les
fonctions „select“ s’allument à nouveau de manière
constante.
Remarque: la fonction „inverse“ ne peut être
modiée en mode „external control“ ou durant „auto
adjust“.
Turbelle®controller with additional pumps
With the cable 7092.300, the Turbelle®controller can
control further Turbelle®pumps simultaneously (1).
This is also possible with the Y-adapter cable
7090.300, however this will enable the additional
connection of the Moonlight 7097.050 or a third
pump (2).
Turbelle®controller in the inverse operation (3)
If a second Turbelle®pump (or Wavebox) is
positioned on the opposite side of the aquarium,
the inverse operation must be activated on the
controller. To do this, press the „food timer“ button
for more than 5 seconds. Visually, the function will
be indicated through a blinking of the „select“ LED.
To switch back to the parallel operation (factory
default setting), the „food timer“ button must be
pressed again for more than 5 seconds, which will
cause the LED to be lit constantly. Note: The inverse
function cannot be switched to the “external control“
function or during the „auto adjust“ operation.

38 39
Night mode / Moonlight
Night mode - Nachtabsenkung
Die Fotodiode des Moonlight für Turbelle®wird
durch das Einstecken des 7097.050 (optional) in
die Controllerbuchse und durch das Einsetzen
im Strahlungsbereich der Leuchte aktiviert.
Dementsprechend wird der Pulsbetrieb beim
Ausschalten des Lichtes unterbrochen.
Mit zusätzlicher Einstellung am Turbelle®controller
bei „pulse 2-10s“ Wellenschlagsimulation läuft
die Pumpe mit der Leistung von „pulse power“ (4)
weiter. Morgens, nachdem sich das Licht wieder
eingeschaltet hat, beginnt der gewählte Pulsbetrieb
der Pumpen zwischen „pulse power“ (4) und „main
power“ (2) wieder zu laufen.
Wählt man am Turbelle®controller die
Oszillationsströmung (auto adjust), läuft der
Pulsbetrieb nur während das Licht an ist.
Fotodiode an erprobter Stelle am Aquarium dauerhaft
befestigen:
Fotodiode probeweise in den Strahlungsbereich der
Aquarienleuchte halten bis die Turbelle® Pumpe
mit dem Pulsen beginnt. Bei HQI-Strahlern einen
Mindestabstand von 30cm einhalten, da sonst Licht
und Hitzeschäden unvermeidlich sind!
Night mode / Moonlight
Night mode - baisse nocturne
Lorsque la cellule Moonlight 7097.050 (optionnelle)
est raccordée à la prise du Controller, les pulsations
de la pompe Turbelle®fonctionnent uniquement
lorsque l’éclairage est actif.
La nuit et lors d’une sélection de brassage pulsé
„pulse 2-10s“ (6), la pompe fonctionne uniquement
avec la puissance sélectionnée au niveau du
bouton „pulse power“ (4). Le jour, elle poursuit son
fonctionnement pulsé entre les puissances „pulse
power“ (4) et „main power“ (2).
Si la fonction de brassage oscillant „auto ajust“ est
sélectionnée, ce type de brassage sera uniquement
actif le jour.
Pour un bon fonctionnement de Night mode,
amenez la cellule Moonlight dans le cône de lumière
de l’aquarium jusqu’à ce que la pompe Turbelle®
démarre ses pulsations. Evitez les dommages dus
à la chaleur en conservant une distance minimale
de 30 cm entre la cellule photo et les luminaires
type HQI! Après ce bref essai, xez dénitivement
la cellule Moonlight sur son emplacement.
Night mode / Moonlight
Night mode
The photodiode of the Moonlight for the Turbelle®is
activated by inserting the (optional) 7097.050 into the
controller socket, and by mounting it in the illuminated
area of the lamp. Accordingly, the pulse mode will be
switched off when the light is turned off.
With an additional adjustment on the Turbelle®
controller for the „pulse 2-10s“ wave simulation, the
pump will continue to run with the „pulse power“ (4)
performance setting. In the morning, after the light
has switched on again, the selected pulse operation
of the pumps will continue in the performance range
between „pulse power“ (4) and „main power“ (2).
If oscillating current was selected on a Turbelle®
controller (auto adjust), the pulse operation will only
run while the light is on.
Permanent attachment of the photodiode at a tested
position in the aquarium:
For test purposes, hold the photodiode into the beam
area of the aquarium lamp until the Turbelle®pump
starts the pulse operation. With HQI spotlights a
minimum distance of 30cm must be observed, since
light and heat damages will be unavoidable otherwise!
