Tunze Silence Series User manual

1
x1073.0588
11/2011
Silence
1073.008
1073.02
1073.04
1073.05
Silence PRO
1073.11
Gebrauchsanleitung
Instructions for Use
Mode d’emploi

2
TUNZE®Aquarientechnik GmbH
Seeshaupter Straße 68
D - 82377 Penzberg
Germany
Tel: [phone]
Fax: [phone]
www.tunze.com
Email: [e-mail]
Inhalt
Allgemeines
Leistungstabellen
Sicherheitshinweise
Vorbereitung der Pumpe
Silence / Silence PRO als
Hochdruckpumpen
Inbetriebnahme für Silence electronic
Netzteil für Silence electronic
Weitere Stromversorgung
Wartung / Zerlegen
Teileliste
Garantie
Entsorgung
Seite
4
6-10
12-18
20
22
24
26
28
30-34
36-41
42
44

3
Page
5
7-11
13-19
21
23
25
27
29
31-35
36-41
43
44
Page
5
7-11
13-19
21
23
25
27
29
31-35
36-41
43
44
Table of contents
General aspects
Output tables
Safety instructions
Preparing the pump
Silence / Silence PRO as
high-pressure pumps
Start-up of Silence electronic
Power supply unit for Silence electronic
Other power supply systems
Servicing / disassembly
List of parts
Guarantee
Disposal
Sommaire
Généralités
Courbes de puissance
Sécurité d’utilisation
Préparation de la pompe
Silence / Silence PRO en
pompes haute pression
Mise en service Silence electronic
Alimentation pour Silence electronic
Autres alimentations
Entretien / Démontage
Liste des pièces
Garantie
Gestion des déchets

4
Allgemeines
Die TUNZE® Rückförderpumpen Silence und
Silence PRO vereinen alle Vorteile, die man sich
von modernen und kraftvollen Universalpumpen für
Meer- und Süßwasseraquarien wünschen kann:
Sehr leiser Lauf, Rotor mit Hochleistungsmagnet
aus einem Teil, vollkeramik gelagert (ausser Silence
1073.008).
Sehr geringer Energieverbrauch, Motorwicklung mit
Schutzthermostat.
Regelbare Leistung (ausser Silence PRO),
ergonomisches Design, GAS oder NPT Gewinde,
anschließbar an PVC Rohre z.B für Kalkreaktoren,
Filter, etc.
Stabiler Sitz durch vier integrierte Sauger /
Silikonfüsse.
Einsatz im Wasser oder außerhalb des Wassers (1).
Bei der Herstellung von diesen Pumpen wird
besonders auf die Qualität für einen wartungsarmen
Dauerlauf über viele Jahre geachtet.
Gebaut nach den strengsten internationalen
Sicherheitsnormen.

5
Généralités - Silence
Les pompes TUNZE® Silence et Silence
PRO réunissent en un même concept tous les
avantages que l’on puisse espérer d’une pompe
universelle moderne et puissante pour aquariums
d’eau douce et d’eau de mer :
Fonctionnement très silencieux, rotor haute-
performance en une seule pièce, axe et palier
céramique (sauf pour Silence 1073.008).
Consommation d’énergie très basse, moteur
protégé par thermostat.
Débit réglable (sauf Silence PRO), design
ergonomique, raccords avec letage GAS ou
NPT pour l’utilisation de pièces PVC, réacteurs,
ltres, etc.
Assise stable grâce à quatre ventouses / pieds
silicone.
Utilisation en immersion ou externe (1).
Une attention toute particulière a été portée à
la qualité de fabrication dans le but d’obtenir un
fonctionnement durable et sans entretien sur de
très nombreuses années.
Les pompes TUNZE® Silence sont fabriquées
suivant les normes de sécurité internationales les
plus sévères.

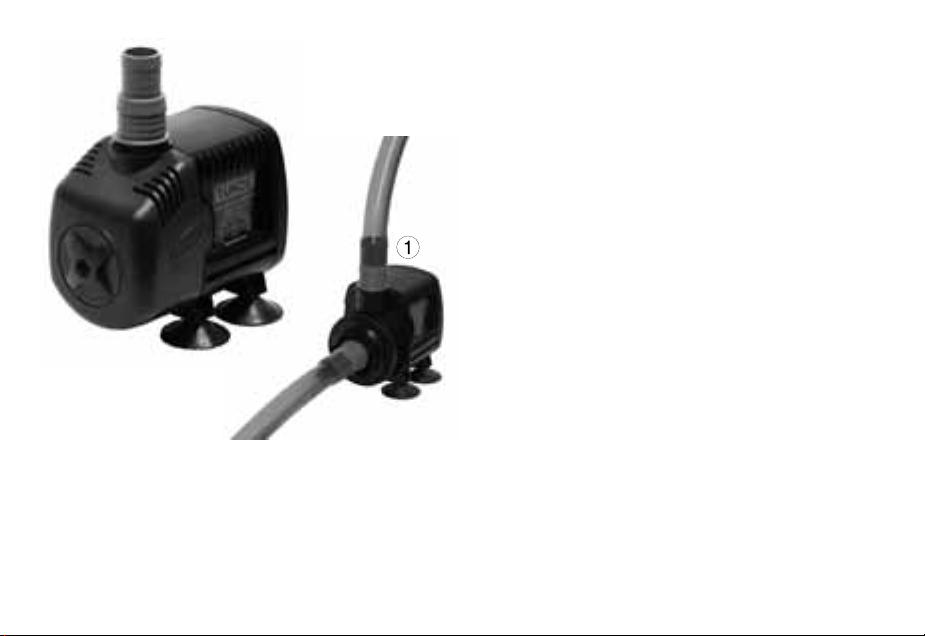

General aspects
TUNZE® Silence and Silence PRO recirculation
pumps combine all advantages you desire of
modern and powerful universal pumps for saltwater
and fresh-water aquariums.
Very silent operation, rotor with high-performance
one-part magnet, with all-ceramic bearing (except
Silence 1073.008).
Very low energy consumption, motor winding with
safety thermostat.
Variable performance (except Silence PRO),
ergonomic design, GAS or NPT thread, plug-
compatible with PVC pipes, such as for calcium
reactors, lters, et cetera.
Stable mounting ensured by four integrated suction
silicone cups.
Use in submerse or external (1).
In the production of these pumps, we have
paid special attention to quality ensuring a low-
maintenance permanent operation for many years.
Manufactured in keeping with the most stringent
international safety standards.

6
Leistungstabellen
Diese Leistungstabellen enthalten eine Toleranz
von +/- 10%.
Silence 1073.008
Pumpenleistung: 150 - 800l/h
Energieverbrauch: 3 - 8W
Druckhöhe: 1,25m, ½“ GAS Schlauchstützen
Spannung / Frequenz: 230V/50Hz (115V/60Hz)
Kabellänge: 2 m
Maße ohne Auslass und Sauger: 87 x 67 x 48 mm.
Silence 1073.02
Pumpenleistung: 200 - 2.400l/h
Energieverbrauch: 14 - 30W (15 - 34W)
Druckhöhe: 2m, ¾“ GAS Schlauchstützen
Spannung / Frequenz: 230V/50Hz (115V/60Hz)
Kabellänge: 2 m
Maße ohne Auslass und Sauger: 118 x 94 x 75mm.

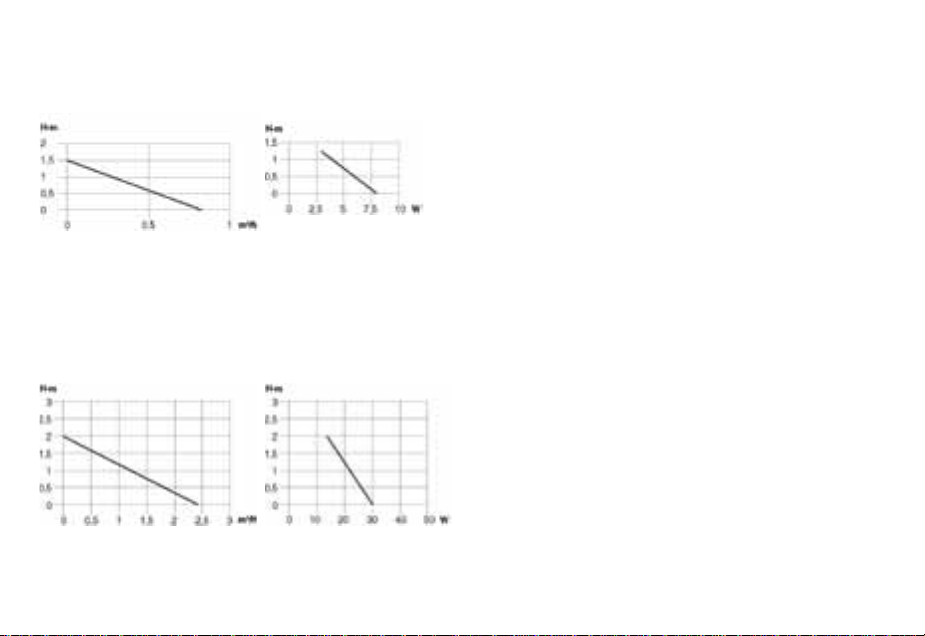

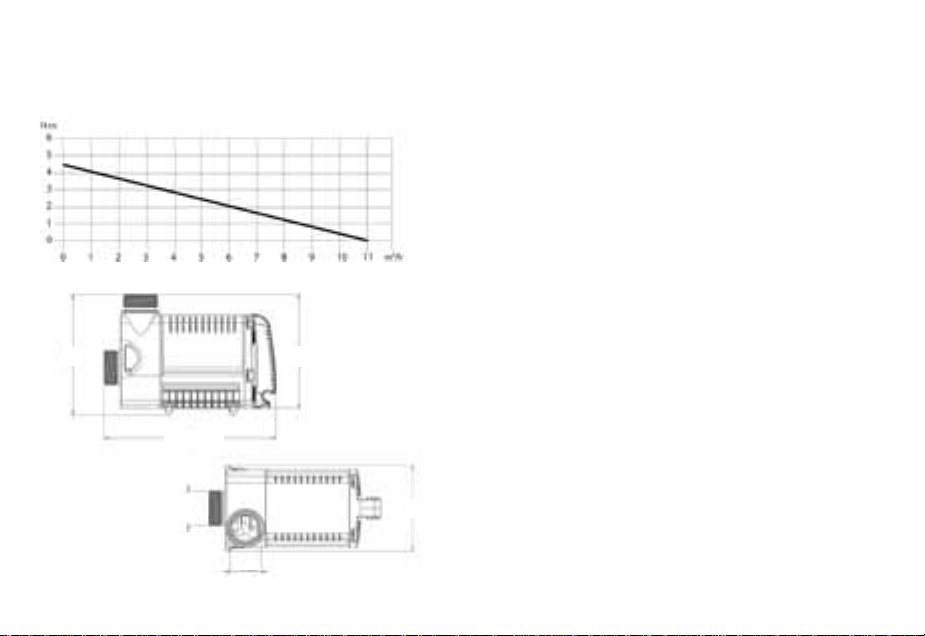

Pumping capacity
and height
Energy consumption
and height
1073.02
1073.008

7
Courbes de puissance
Ces courbes de puissance possèdent une
tolérance de +/-10%.
Silence 1073.008
Débit : 150 - 800 l/h
Consommation : 3 - 8W
Hmax : 1,25m, raccords ½“ GAS
Tension : 230V/50Hz (115V/60Hz)
Câble : 2m
Dimensions sans sortie et ventouses : 87 x 67 x
48 mm.
Silence 1073.02
Débit : 200 - 2.400l/h
Consommation : 14 - 30W (15 - 34W)
Hmax : 2m, raccords ¾“ GAS
Tension : 230V/50Hz (115V/60Hz)
Câble : 2m
Dimensions sans sortie et ventouses : 118 x 94 x
75mm.
Output tables
These output tables include a tolerance of +/- 10
per cent.
Silence 1073.008
Pumping power: 150 to 800 l/h (39.6 to
211.3 USgal./h).
Energy consumption: 3 to 8 W.
Pumping head: 1.25 m (49.2 in.), ½“ GAS hose
supports
Voltage / frequency: 230 V / 50 Hz (115 V / 60 Hz).
Cable length: 2 m (78.7 in.).
Dimensions without outlet and suction cups: 87 x
67 x 48 mm (3.4 x 2.63 x 1.88 in.).
Silence 1073.02
Pumping power: 200 to 2,400 l/h (52.8 to
634 USgal./h).
Energy consumption: 14 to 30 W (15 to 34 W)
Pumping head: 2 m (78.7 in.)., ¾“ GAS hose
supports
Voltage / frequency: 230 V / 50 Hz (115 V / 60 Hz).
Cable length: 2 m (78.7 in.).
Dimensions without outlet and suction cups: 118 x
94 x 75 mm (4.6 x 3.7 x 2.9 in.).

8
Pumping capacity
and height
Energy consumption
and height
1073.05
1073.04
Leistungstabellen
Diese Leistungstabellen enthalten eine Toleranz
von +/- 10%.
Silence 1073.04
Pumpenleistung: 300 - 3.000l/h
Energieverbrauch: 16 - 42W (18 - 47W)
Druckhöhe: 3m, ¾“ GAS Schlauchstützen
Spannung / Frequenz: 230V/50Hz (115V/60Hz).
Kabellänge: 2 m
Maße ohne Auslass und Sauger: 118 x 94 x 75mm.
Silence 1073.05
Pumpenleistung: 900 - 3.000l/h
Energieverbrauch bei 18V max. 26W, bei 24V max.
43W
Druckhöhe bei 18V: 2,5m, bei 24V: 3,9m
¾“ GAS Schlauchstützen
Spannung / Frequenz: 100-240V/50-60Hz
Kabellänge: 5 m
Maße ohne Auslass und Sauger: 118 x 94 x 75mm.

9
Courbes de puissance
Ces courbes de puissance possèdent une tolérance
de +/-10%.
Silence 1073.04
Débit : 300 - 3.000l/h
Consommation : 16 - 42W (18 - 47W)
Hmax : 3m, raccords ¾“ GAS
Tension : 230V/50Hz (115V/60Hz)
Câble : 2m
Dimensions sans sortie et ventouses : 118 x 94 x
75mm.
Silence 1073.05
Débit : 900 - 3.000l/h
Consommation sous 18V: max. 26W, sous 24V:
max. 43W.
Hmax sous 18V: 2,5m, sous 24V: 3,9m
Raccords ¾“ GAS
Tension: 100 - 240V / 50 - 60Hz
Câble: 5m
Dimensions sans raccords et ventouses: 118 x 94
x 75mm.
Output tables
These performance tables include a tolerance of
+/- 10 per cent.
Silence 1073.04
Pumping power: 300 to 3,000 l/h (79.2 to
792.5 USgal./h).
Energy consumption: 16 to 42 W (18 to 47 W)
Pumping head: 3 m (118 in.)., ¾“ GAS hose sup ports
Voltage / frequency: 230 V / 50 Hz (115 V / 60 Hz).
Cable length: 2 m (78.7 in.).
Dimensions without outlet and suction cups: 118 x
94 x 75 mm (4.6 x 3.7 x 2.9 in.).
Silence 1073.05
Pumping power: 900 to 3,000 l/h (237.7 to
792.5 USgal./h).
Energy consumption: at 18 V max. 26 W, at 24 V
max. 43 W.
Pumping head at 18 V: 2.5 m (98.4 in.), at 24 V:
3.9 m (153.5 in.)., ¾“ GAS hose supports
Voltage / frequency: 100 - 240 V / 50 - 60 Hz.
Cable length: 5 m (196.8 in.).
Dimensions without outlet and suction cups: 118 x
94 x 75 mm (4.6 x 3.7 x 2.9 in.).

10
Leistungstabellen
Diese Leistungstabellen enthalten eine Toleranz
von +/- 10%.
Silence PRO 1073.11
Pumpenleistung: 11.000l/h
Energieverbrauch: 95 - 125W je nach Gegendruck
Druckhöhe: 4,50m, 1 1/2“ GAS Schlauchanschluss
Spannung / Frequenz: 230V/50Hz (115V/60Hz).
Kabellänge: 3 m
Maße ohne Auslass und Füsse: 242 x 120 x
160 mm.
Pumping capacity
and height
1073.11
1“1/2 GAS
160mm
242mm
170mm
1“1/2 GAS 120mm

11
Courbes de puissance
Ces courbes de puissance possèdent une tolérance
de +/-10%.
Silence PRO 1073.11
Débit: 11.000l/h
Consommation: 95 - 125W en fonction de la contre-
pression
Hmax: 4,50m, raccords 1 ½“ GAS
Tension: 230V/50Hz (115V/60Hz)
Câble: 3m
Dimensions sans raccords et pieds : 242 x 120 x
160mm.
Output tables
These output tables include a tolerance of +/- 10
per cent.
Silence PRO 1073.11
Pumping power: 11,000 l/h (2,906 USgal./h).
Energy consumption: 95 to 125W depending on
counter-pressure
Pumping head: 4.5 m (177 in.), 1 1/2“ GAS hose
connection
Voltage / frequency: 230 V / 50 Hz (115 V / 60 Hz).
Cable length: 3 m (118 in.).
Dimensions without outlet and suction cups: 242 x
120 x 160 mm (9.5 x 4.7 x 6.3 in.).

12
Sicherheitshinweise
Pumpe nicht ohne Wasser in Betrieb nehmen.
Pumpe mit 2m PVC Kabel nur im Aquarium
einsetzen, der Betrieb im Freien ist nur mit 10m
Gummikabel zulässig (1).
Pumpe darf nicht in Schwimmbecken eingesetzt
werden.
Vor Inbetriebnahme prüfen, ob Betriebsspannung
mit Netzspannung übereinstimmt.
Um Wasserschäden an den Steckern zu vermeiden,
sollte sich der Netzstecker möglichst höher als die
Anlage benden (2).
Betrieb nur mit FI- Schutzschalter, max. 30mA.
Vor dem Arbeiten im Aquarium, alle eingesetzten
Elektrogeräte vom Netz trennen.
Beschädigtes Netzkabel nicht reparieren, sondern
die Pumpe komplett erneuern.
Aquarienwasser- Temperatur max. +35°C (3).

13
Sécurité d’utilisation
Ne pas faire fonctionner la pompe sans eau.
Les pompes avec câble PVC 2m doivent être
utilisées en habitations (1). Un fonctionnement hors
habitation n’est autorisé qu’avec des pompes à
câble caoutchouc 10m.
Les pompes ne sont pas autorisées pour un
fonctionnement en piscines.
Avant toute mis en service, vériez que la tension
d’alimentation de la pompe corresponde bien à celle
du réseau électrique.
An d’empêcher tout dégât d’eau au niveau
des raccordements électriques, les prises
d’alimentation secteur doivent se situer plus haut
que l’installation (2).
Utilisation avec disjoncteur différentiel 30mA max.
Avanttouteinterventiondans l’aquarium,débranchez
l’ensemble des appareillages électriques.
N’essayez pas de réparer un câble de pompe mais
remplacez tout le bloc-moteur.
Température max. de l’eau véhiculée : +35°C (3).

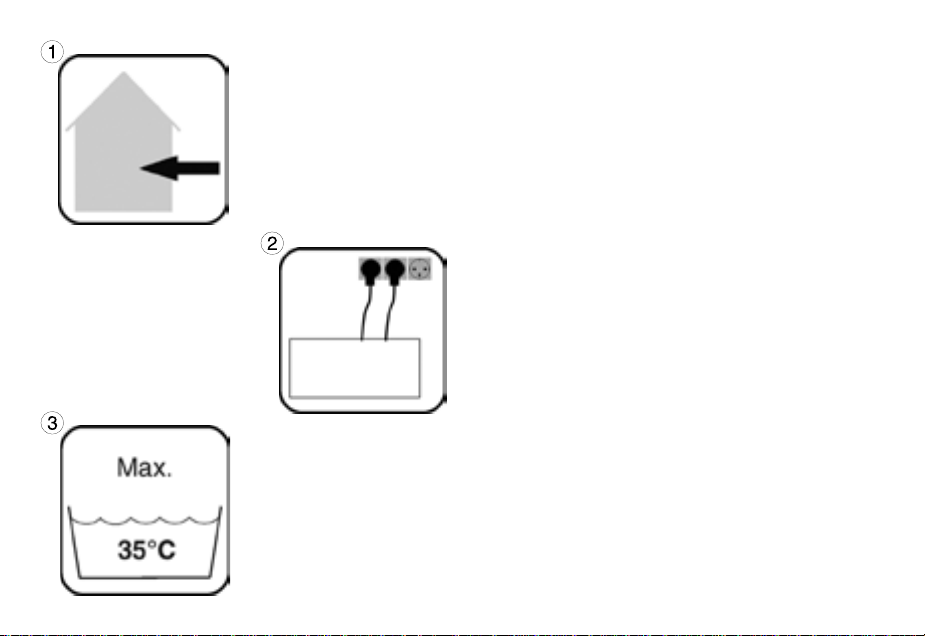

Safety instructions
Do not operate pumps without water.
Use pump with a 2 m (78 in.) cable in an aquarium
only; outdoor operation is permissible only with a
10 m (393 in.) rubber cable (1).
The pump must not be used in a swimming pool.
Prior to initial operation, please check whether the
operating voltage corresponds to the mains voltage
available.
In order to avoid water damage in the plugs, the
mains plug should be tted at a higher lever than
the unit (2).
Operation is permitted only with a residual-current-
operated circuit-breaker tted, max. 30 mA.
Before working in the aquarium, please make sure
that all electric units used have been disconnected
from the mains.
Do not repair a damaged mains cable, but replace
the pump completely.
Temperature of the aquarium water: maximum +35°
Celsius (95° F) (3).

14
Sicherheitshinweise
Der Anschluss an Fremdgeräte, z.B. elektronische
Schalter oder Drehzahlsteuergeräte ist
unzulässig (4)!
Die Filteranlage sollte so konzipiert sein, dass ein
Defekt der Rückförderpumpe nicht zum Ausfallen
der kompletten Aquarienanlage führt!
Gesamte Aquarienanlage nicht unbeaufsichtigt
betreiben!
Gebrauchsanleitung gut aufbewahren.
Dieses Gerät ist für Benutzer (einschl. Kinder)
mit eingeschränkten physischen, sensorischen
oder psychischen Fähigkeiten bzw. ohne jegliche
Erfahrung oder Vorwissen nur dann geeignet,
wenn eine angemessene Aufsicht oder ausführliche
Anleitung zur Benutzung des Gerätes durch eine
verantwortliche Person sichergestellt ist.
Achten Sie darauf, dass Kinder nicht mit dem Gerät
spielen (5).

15
Sécurité d’utilisation
Un raccordement sur tout autre appareillage (4)
comme des systèmes de variation électronique ou
des pulseurs n’est pas autorisé !
La ltration doit être conçue de telle manière à ce
qu’une défectuosité de la pompe de reprise ne
puisse conduire à la panne de toute l’installation
d’aquarium !
L’installation complète de l’aquarium ne doit pas
être utilisée sans surveillance !
Veuillez attentivement consulter le mode d’emploi.
Les utilisateurs (enfants inclus) ayant des limitations
physiques, sensorielles, psychiques, ne bénéciant
pas d’une expérience ou de connaissances
sufsantes ne peuvent utiliser cet appareil qu’avec
le concours d’une tierce personne responsable,
assurant la surveillance ou veillant à l’observation
du mode d’emploi.
Veuillez vous assurer que les enfants ne puissent
jouer avec cet appareil (5).
Safety instructions
The connection to devices, such as electronic
switches or speed controllers, of other makes is not
permissible (4)!
The lter unit should be designed in such a way that
a defect of the recirculation pump does not cause
the failure of the complete aquarium unit !
Do not operate the entire aquarium unit unattended !
Keep the operating instructions in a safe place.
This device is suitable for users (including children)
with limited physical, sensorial or mental abilities or
without any experience or previous knowledge, if
suitable supervision or detailed instructions on the
operation of the device is provided by a responsible
person.
Please make sure that children do not play with the
device (5).

16
Sicherheitshinweise für TUNZE® Netzteile
TUNZE® Netzteile sind für einen Betrieb im Freien
nicht zulässig (1)
Um Wasserschäden zu vermeiden, sollte sich das
Netzteil möglichst weit weg von der Aquarien-
Anlage benden.
Betrieb nur mit FI- Schutzschalter, max. 30mA.
Vor dem Hantieren im Aquarium, alle eingesetzten
Elektrogeräte vom Netz trennen.
Beschädigtes Netzkabel nicht reparieren, sondern
komplett erneuern.
Der Anschluss an Fremdgeräte (2), z.B.
elektronische Schalter oder Drehzahlsteuergeräte
ist unzulässig!

17
Sécurité d’utilisation pour les
alimentations secteur TUNZE®
Les alimentations secteur TUNZE® ne sont
pas autorisées pour un fonctionnement hors
habitation (1).
An d’empêcher tout dégât d’eau au niveau
des raccordements électriques, les prises
d’alimentations secteur doivent se situer plus haut
que l’installation.
Utilisation avec disjoncteur différentiel 30mA max.
Avanttouteinterventiondansl’aquarium,débranchez
l’ensemble des appareillages électriques.
N’essayez pas de réparer un câble d’alimentation
mais remplacez tout le câble.
Un raccordement sur tout autre appareillage (2)
comme des systèmes de variation électronique ou
des pulseurs n’est pas autorisé !
Safety instructions for TUNZE®
power supply units
TUNZE® power supply units have not been designed for
outdoor operation (1).
In order to prevent water damage, the power supply
unit should be placed as far away from the aquarium
as possible.
Operation is permitted only with a residual-current-
operated circuit-breaker tted, max. 30 mA.
Before working in the aquarium, please make sure
that all electric units used have been disconnected
from the mains.
Do not repair a damaged mains cable – replace the
unit completely.
The connection to devices, such as electronic
switches or speed controllers, of other makes is not
permissible (2)!

18
Sicherheitshinweise für TUNZE® Netzteile
Stecker und Stellschraube am Pumpenkabel sind
wasserempndlich und könnten bei Wasserschaden
die Pumpensteuerung zerstören!
Der Betrieb der Silence 1073.05 ist nur mit Oiriginal
TUNZE® Netzteil zulässig.
Netzteil nur an trockener und gut belüfteter Stelle
aufstellen.
Nicht in die Nähe von Heiz- und Wärmequellen
aufstellen (3).
Umgebungstemperatur bei Betrieb: 0°C – +35°C
Umgebungsfeuchtigkeit bei Betrieb: 30% - 90%
Lagerungstemperatur: -25° - +80°C
Lagerungsfeuchtigkeit: 30% - 95%

19
Sécurité d’utilisation pour les
alimentations secteur TUNZE®
La prise et le potentiomètre de réglage sur le boîtier
de raccordement de la pompe sont sensibles à l’eau
et peuvent détruire le pilotage de la pompe en cas
de dégâts d’eau !
L’utilisation de la pompe Silence 1073.05 n’est
autorisée qu’avec l’alimentation secteur TUNZE®
d’origine.
Placez les alimentations secteur dans une zone
sèche et parfaitement ventilée.
Ne placez pas les alimentations secteur à proximité
d’une source de chaleur (3).
Température ambiante en utilisation : 0°C - +35°C
Humidité ambiante en utilisation : 30% - 90%
Température de stockage : -25°C - +80°C
Humidité de stockage : 30% - 95%
Safety instructions for TUNZE®
power supply units
The plug and the adjusting screw on the pump cable
are sensitive to water and may cause a pump failure
in case of water damage !
The operation of Silence 1073.05 is permissible
only with the original TUNZE® power supply unit.
Mount the power supply unit in a dry and well-
ventilated position only.
Do not mount in the vicinity of heat sources (3).
Ambient temperature during operation: 0° Celsius
(32° F) to +35° Celsius (95° F)
Ambient humidity during operation: 30% - 90%
Storage temperature: -25° Celsius (-13° F) to +80°
Celsius (176° F)
Storage humidity: 30% - 95%

20
Vorbereitung der Pumpe
Silence
Montieren der Sauger
Sauger wie auf der Abbildung in die Öffnung
pressen und gleichzeitig drehen (1). Nach einer
Umdrehung ist der Sauger komplett verriegelt.
Montieren der Schlauchstützen
Je nach Bedarf können die Schlauchstützen am
Eingang oder am Ausgang der Pumpe montiert
werden. Dafür Schlauchstütze bis auf Anschlag in
Uhrzeigersinn drehen (2).
Einstellung der Leistung
Die Leistung der Pumpe kann je nach Bedarf auch
während dem Lauf eingestellt werden (3).
Silence PRO
Füße wie auf der Abbildung in die Öffnung
schieben (4).
Je nach Bedarf kann die Schlauchstütze (5) oder
das Ansauggehäuse (6) (optional) am Eingang der
Pumpe montiert werden. Dafür Schlauchstütze bis
auf Anschlag in Uhrzeigersinn drehen.
