Ubiquiti Bullet M5 HP User manual

Multilingual
Quick Start guide
Zero-Variable Outdoor
airMAX®Radio
Model: BM5HP

Introduction
Thank you for purchasing the Ubiquiti
Networks® Bullet™M5. This Quick Start Guide is
designed to guide you through installation and
also includes warranty terms.

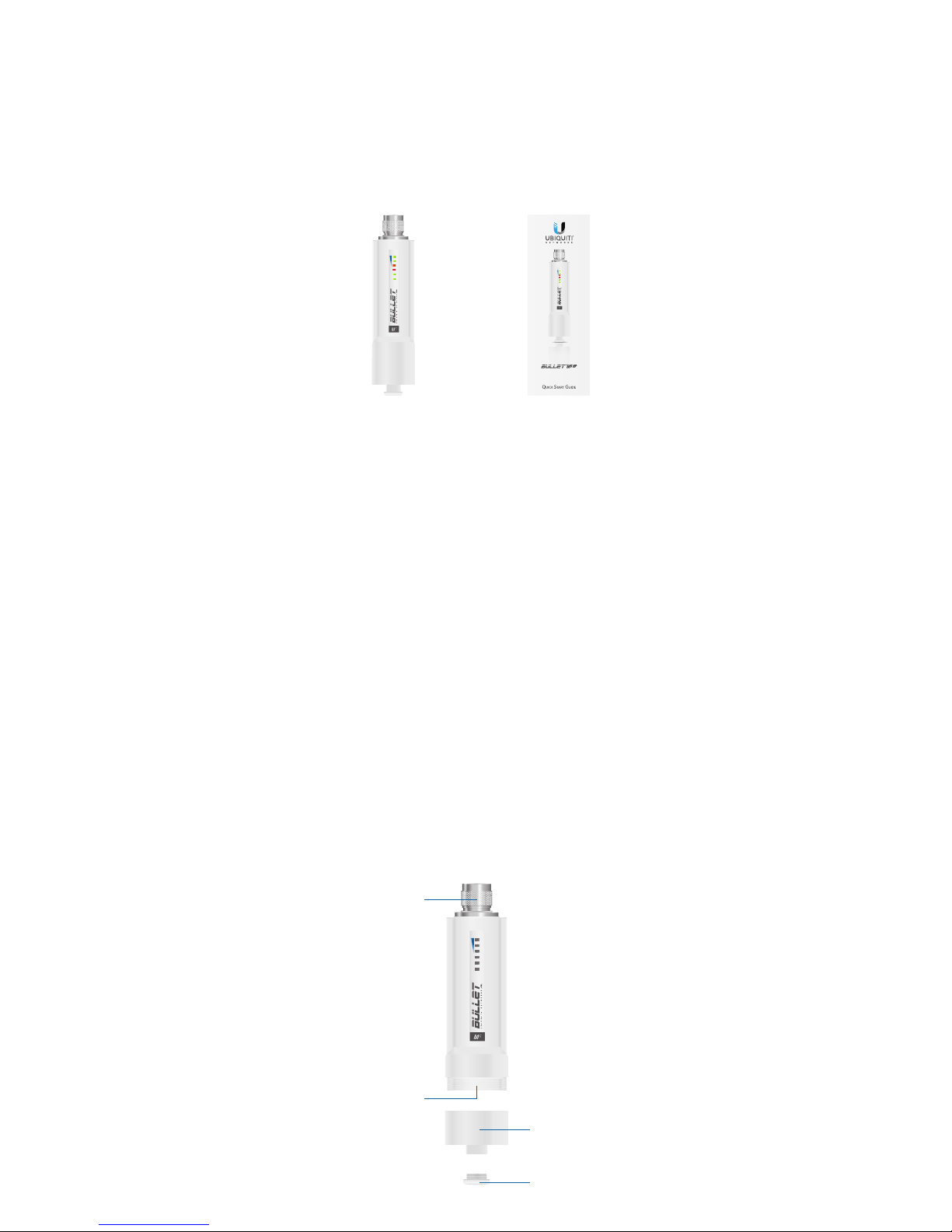

Package Contents
Zero-Variable Outdoor
airMAX®Radio
Model: BM5HP
BulletM5 Quick Start Guide
Installation Requirements
• Shielded Category 5 (or above) cabling
should be used for all wired Ethernet
connections and should be grounded
through the AC ground of the PoE.
We recommend that you protect
your networks from harmful outdoor
environments and destructive ESD events
with industrial‑grade, shielded Ethernet
cable from Ubiquiti Networks. For more
details, visit www.ubnt.com/toughcable
TERMS OF USE: Ubiquiti radio devices must be
professionally installed. Shielded Ethernet cable and
earth grounding must be used as conditions of product
warranty. TOUGHCable™is designed for outdoor
installations. It is the professional installer’s responsibility
to follow local country regulations, including operation
within legal frequency channels, output power, and
Dynamic Frequency Selection (DFS) requirements.
Hardware Overview
Cable Gland
Body
Compression
Seal
Ethernet
Port
N-Type
Connector

English

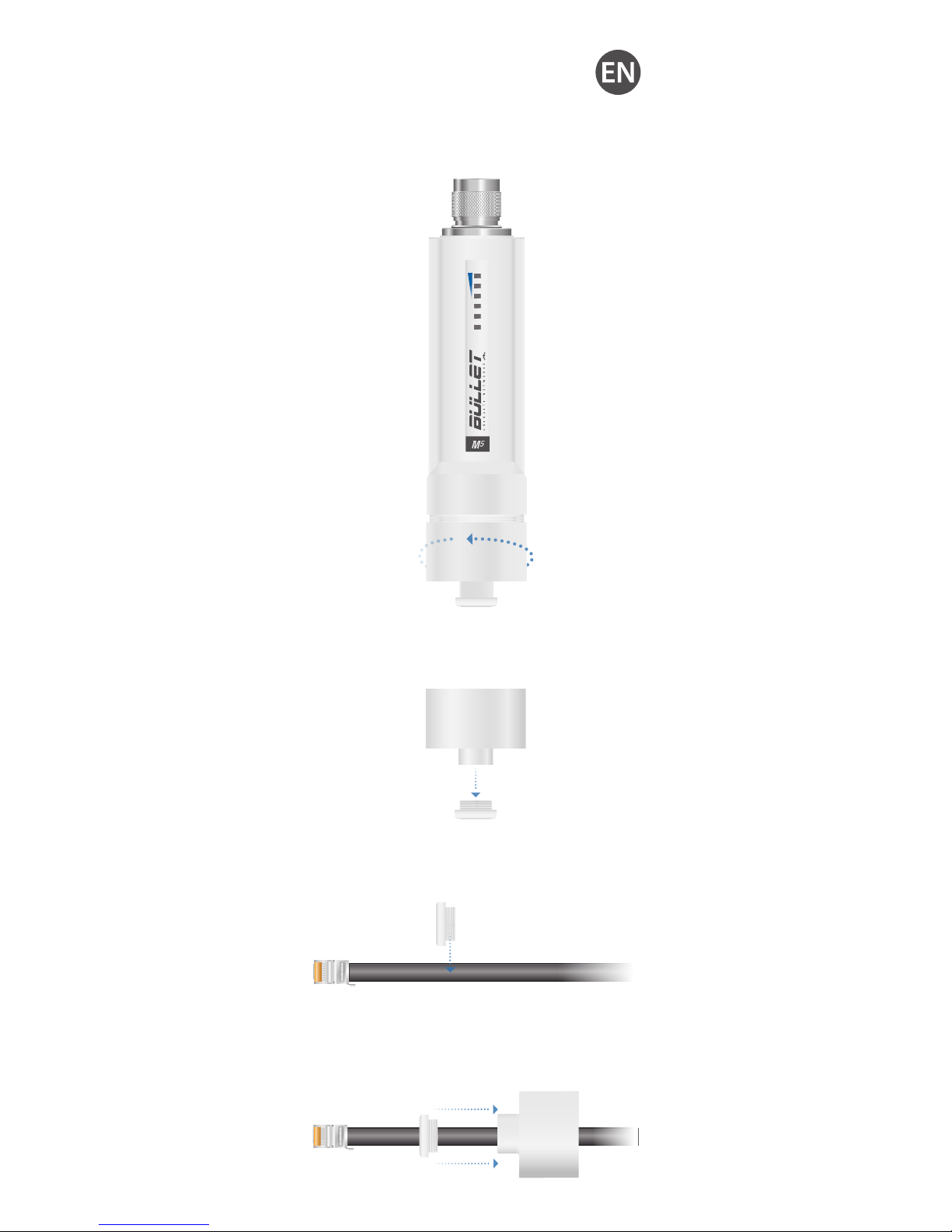

Hardware Installation
1. Unscrew the Cable Gland Body and detach
it from the Bullet.
2. Remove the Compression Seal from the
Cable Gland Body.
3. Slip the Compression Seal around the
cable.
4. Feed the Ethernet cable through the Cable
Gland Body and seat the Compression Seal
into the Cable Gland Body.

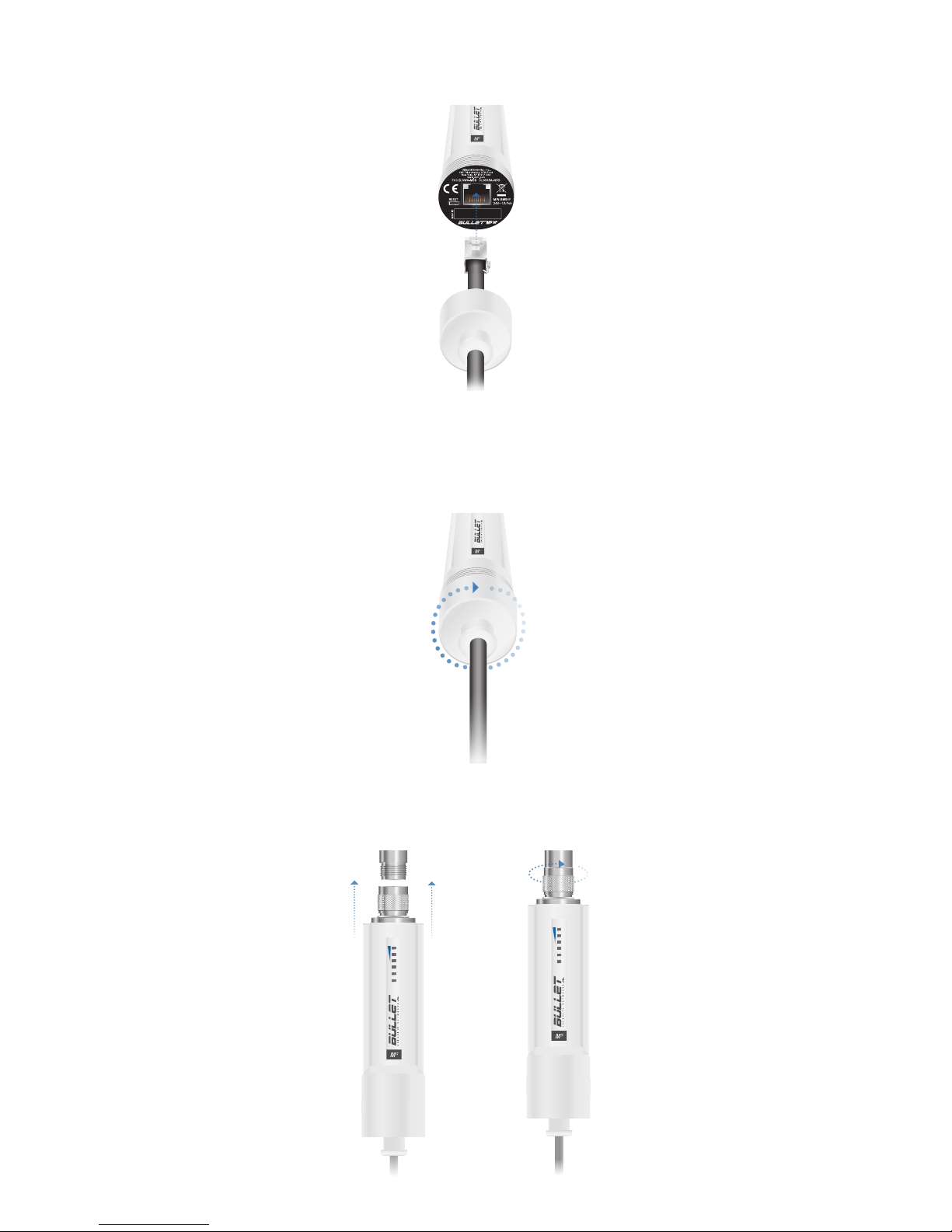

5. Connect the Ethernet cable to the port
located on the bottom of the Bullet.
6. Securely screw the Cable Gland Body into
the Bullet. Ensure the Compression Seal
is securely compressed and tightly sealed
around the cable.
24V 1APo E
M/N:BM5HP
RESET
7. Connect the Bullet to the N‑Type
connector of the antenna.

Accessing airOS
1. Ensure the host system is connected via
Ethernet to the Bullet.
2. Configure the host system with an IP
address on the 192.168.1.x subnet.
3. Launch a web browser and type
https://192.168.1.20 in the address field.
Press enter (PC) or return (Mac).
4. When the login screen appears, type ubnt
for the username and password and select
your country and language.
5. You must agree to the Terms of Use to use
the product. Click Login.
Specifications
Frequency Range 5150 – 5875 MHz
Maximum Transmitted
Output Power (EIRP)
36 dBm

български (Bulgarian)
Инсталиране на хардуер
1. Развийте корпуса на кабелната втулка и
я разкачете от Bullet.
2. Отстранете херметичното уплътнение от
корпуса на кабелната втулка.
3. Плъзнете херметичното уплътнение
около кабела.
4. Прекарайте Ethernet кабела през
корпуса на кабелната втулка и поставете
херметичното уплътнение в корпуса на
кабелната втулка.
5. Свържете Ethernet кабела към порта,
разположен в долната страна на Bullet.
6. Закрепете с винт корпуса на кабелната
втулка в Bullet. Уверете се, че
херметичното уплътнение е добре
стегнато и здраво уплътнено около
кабела.
7. Свържете Bullet към конектора тип N
на антената.
Достъп до airOS
1. Уверете се, че хост системата е свързана
чрез Ethernet към Bullet.
2. Конфигурирайте хост системата с IP
адрес на подмрежата 192.168.1.x.
3. Стартирайте уеббраузър и напишете
https://192.168.1.20 в адресното поле.
Натиснете enter (PC) или return (Mac).
4. Когато екранът за влизане се изведе,
напишете ubnt за потребителско име и
парола и изберете Вашата страна и език.
5. Трябва да се съгласите с Условията за
използване, за да можете да използвате
продукта. Щракнете върху Login (Вход).
Спецификации
Работна честота 5150 – 5875 MHz
Максимална
предадена изходна
мощност (EIRP)
36 dBm

Hrvatski (Croatian)
Montaža hardvera
1. Odvijte kabelsku uvodnicu i odvojite je od
sklopa Bullet.
2. Skinite kompresijsku brtvu s kabelske
uvodnice.
3. Stavite kompresijsku brtvu oko kabela.
4. Provucite Ethernet kabel kroz kabelsku
uvodnicu tako da se u njoj nađe
kompresijska brtva.
5. Ukopčajte Ethernet kabel u priključak na
dnu sklopa Bullet.
6. Zavrnite kabelsku uvodnicu u Bullet.
Provjerite je li kompresijska brtva čvrsto
stisnuta i obuhvaća li dobro kabel.
7. Bullet ukopčajte u N priključak antene.
Pristupanje sustavu airOS
1. Povežite računalo sa sklopom Bullet putem
Ethernet mreže.
2. Konfigurirajte računalo s IP adresom na
podmreži 192.168.1.x.
3. Pokrenite web‑preglednik i upišite
https://192.168.1.20 u polje za adresu.
Pritisnite Enter (PC) ili Return (Mac).
4. Kad se prikaže zaslon za prijavu, upišite
ubnt za korisničko ime i lozinku te
odaberite svoju državu i jezik.
5. Prije upotrebe proizvoda morate prihvatiti
Uvjete upotrebe. Pritisnite Login (Prijava).
Specifikacije
Radna frekvencija 5150 – 5875 MHz
Maksimalna emitirana
izlazna snaga (EIRP)
36 dBm

*640-00288-01*
640-00288-01
Čeština (Czech)
Instalace hardwaru
1. Odšroubujte tělo kabelového hrdla a
oddělte jej od jednotky Bullet.
2. Vyjměte ucpávku z těla kabelového hrdla.
3. Nasaďte ucpávku na kabel.
4. Provlečte ethernetový kabel tělem
kabelového hrdla a usaďte ucpávku v
hrdle.
5. Připojte ethernetový kabel k portu na dolní
straně jednotky Bullet.
6. Řádně zašroubujte tělo kabelového hrdla
do jednotky Bullet. Zkontrolujte, zda je
ucpávka řádně stlačená a zda je kabel
pevně utěsněn.
7. Připojte jednotku Bullet ke konektoru
typu N antény.
Přístup k airOS
1. Zkontrolujte, zda je hostitelský systém
připojen k jednotce Bullet prostřednictvím
sítě Ethernet.
2. Nakonfigurujte hostitelský systém s
adresou IP v podsíti 192.168.1.x.
3. Spusťte webový prohlížeč a do adresního
řádku zadejte https://192.168.1.20.
Stiskněte klávesu Enter (PC) nebo Return
(Mac).
4. Po zobrazení obrazovky pro přihlášení
zadejte ubnt jako uživatelské jméno a
heslo a vyberte vaši zemi a jazyk.
5. Musíte potvrdit souhlas s podmínkami
použití produktu. Klikněte na tlačítko Login
(Přihlásit).
Technická data
Provozní frekvence 5150 – 5875 MHz
Maximální přenášený
výstupní výkon (EIRP)
36 dBm

Dansk (Danish)
Hardwareinstallation
1. Skru kabelforskruningselementet af, og tag
det af Bullet‑enheden.
2. Tag kompressionstætningen af
kabelforskruningselementet.
3. Vikl kompressionstætningen omkring
kablet.
4. Før Ethernet‑kablet gennem
kabelforskruningselementet, og sæt
kompressionstætningen på plads i
kabelforskruningselementet.
5. Slut Ethernet‑kablet til porten i bunden af
Bullet‑enheden.
6. Skru kabelforskruningselementet
fast på Bullet‑enheden. Sørg for,
at kompressionstætningen sidder
tætsluttende og stramt omkring kablet.
7. Slut Bullet‑enheden til antennestikket
af N‑typen.
Adgang til airOS
1. Sørg for, at værtssystemet har forbindelse
via Ethernet til Bullet‑enheden.
2. Konfigurer værtssystemet med en IP‑
adresse på undernettet 192.168.1.x.
3. Start en internetbrowser, og indtast
https://192.168.1.20 i adressefeltet. Tryk
på Enter‑tasten (pc) eller returtasten (Mac).
4. Når loginskærmbilledet vises, skal du skrive
ubnt som brugernavn og adgangskode og
vælge land og sprog.
5. Du skal acceptere vilkårene for brug af
produktet. Klik på Login (Log på).
Specifikationer
Driftsfrekvens 5150 – 5875 MHz
Maksimal overførte
udgangseekt (EIRP)
36 dBm

Nederlands (Dutch)
Hardware‑installatie
1. Schroef de kabelwartel los en verwijder
deze van de Bullet.
2. Verwijder de afdichtingsring van de
kabelwartel.
3. Schuif de afdichtingsring rond de kabel.
4. Leid de ethernetkabel door de kabelwartel
en plaats de afdichtingsring in de
kabelwartel.
5. Sluit de ethernetkabel aan op de poort aan
de onderzijde van de Bullet.
6. Schroef de kabelwartel stevig vast in de
Bullet. Controleer of de afdichtingsring
goed tegen de kabel is aangedrukt en of
deze de kabel stevig afdicht.
7. Sluit de Bullet aan op de N‑connector van
de antenne.
Verbinden met airOS
1. Zorg ervoor dat het hostsysteem via
ethernet is aangesloten op de Bullet.
2. Configureer het hostsysteem met een
IP‑adres op het subnet 192.168.1.x.
3. Start een webbrowser en typ
https://192.168.1.20 in de adresbalk.
Druk op Enter (pc) of return (Mac).
4. Als het loginscherm verschijnt, typt u‘ubnt’
als gebruiksnaam en wachtwoord en kiest
u uw land en taal.
5. Om het product te gebruiken,
dient u akkoord te gaan met de
gebruiksvoorwaarden. Klik op Login
(Inloggen).
Specificaties
Bedrijfsfrequentie 5150 – 5875 MHz
Maximaal uitgezonden
uitgangsvermogen (EIRP)
36 dBm
