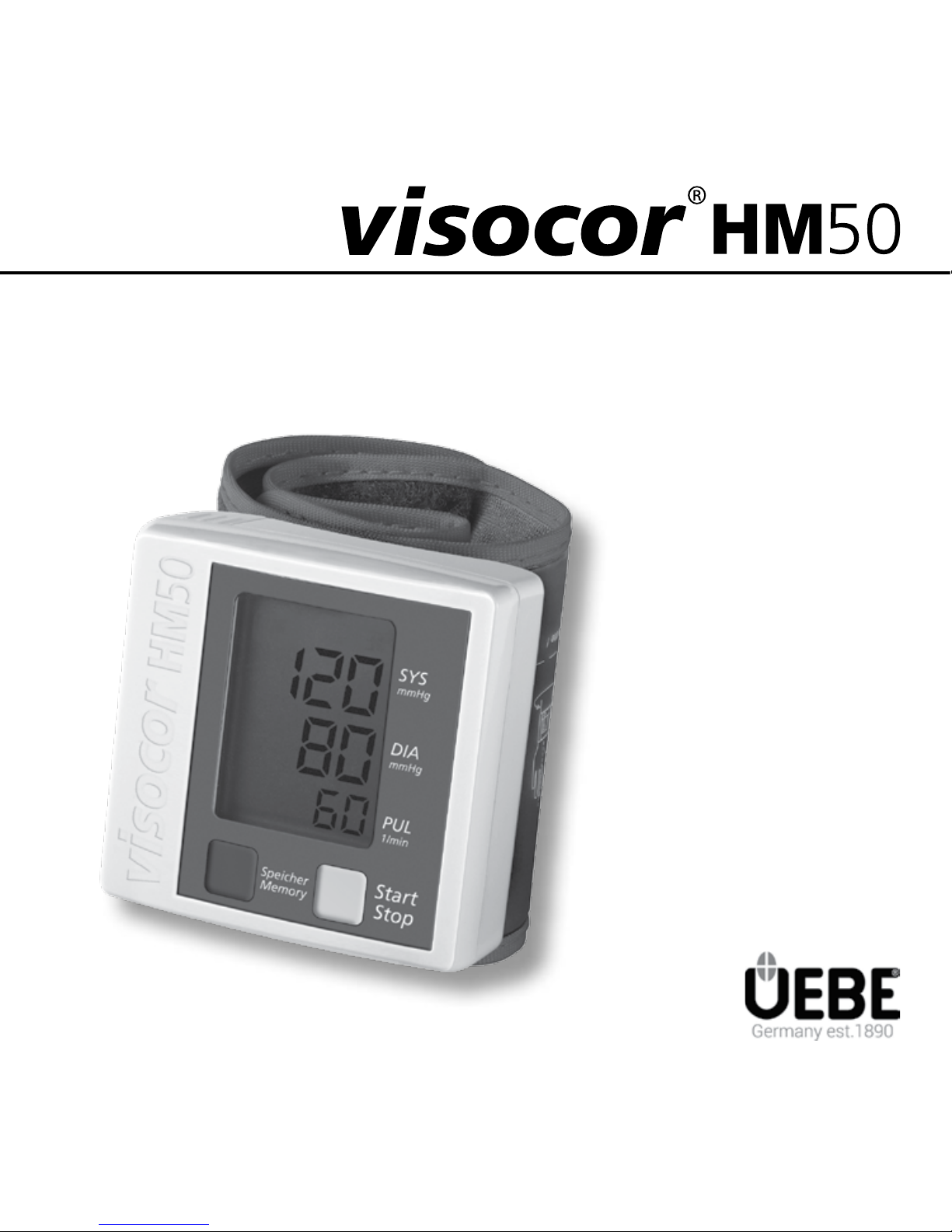

uebe visocor HM50 User manual

Gebrauchsanleitung
www.visocor.de •Besser Messen.
(DE-2 - DE-31)
(EN-32 - EN-61)
Instructions for Use

DE-2 DE-3
deutsch deutsch
InhaltsverzeichnisInhaltsverzeichnis
Was sind normale Blutdruckwerte?
Batterien einlegen/wechseln
Was Sie über Blutdruck wissen sollten
Bedienung des Gerätes
Sicherheitshinweise
B
Wichtige Patientenhinweise
Wichtige technische Hinweise
D
Der systolische und diastolische Blutdruckwert
Warum regelmäßig Blutdruck messen?
Warum Sie unterschiedliche Werte messen
C
Körperhaltung bei der Messung
Anlegen des Gerätes
Blutdruck messen
Gerätebeschreibung
Wichtige Anwendungshinweise
Verwendung des Speichers
Displayanzeige
Unregelmäßige Pulswellen und Herzrhythmusstörungen
Datum/Uhrzeit aktivieren und einstellen
Bestimmungsgemäße Verwendung
A4
5
5
6
8
8
9
10
11
12
14
15
16
18
18
20
20
20
20
21
1.
2.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
1.
2.
3.
4.
Original-Ersatzteile und Zubehör
Pege des Gerätes
Garantie
Allgemeine Bestimmungen
Technische Informationen
G
H
F
Zeichenerklärung
Entsorgung
E
Fehler- und Errormeldungen
Kundendienst
Technische Daten
Messtechnische Kontrolle
22
22
25
26
28
28
29
29
29
30
31
1.
2.
3.
4.
5.
1.
2.

DE-5
deutsch
Sicherheitshinweise B
DE-4
deutsch
Bestimmungsgemäße Verwendung
A
visocor®HM50 wendet die oszillometrische Methode zur Messung von
Blutdruck und Pulsrate an.
Aus den Druckschwankungen durch den anschlagenden Puls bei fallendem
Manschettendruck errechnet der Mikrocomputer die Werte Systole, Diastole
und Puls, danach wird die Manschette komplett entlüftet.
Ein Messwertspeicher speichert die jeweils letzten 60 Messergebnisse.
Diese Anleitung soll helfen, das Gerät sicher und efzient anzuwenden. Sie
muss mit dem Produkt aufbewahrt und ggf. weitergegeben werden. Das
Gerät muss entsprechend den in dieser Anleitung enthaltenen Verfahren
verwendet werden und darf nicht für andere Zwecke eingesetzt/benutzt
werden. Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät
verwenden.
Die doppelt vorgeformte Schalenmanschette ermöglicht leichtes Anlegen
und sorgt für perfekten Sitz während der Messung.
1. Wichtige Patientenhinweise
• Blutdruckmessungen an Kindern bedürfen besonderer Kenntnisse!
Konsultieren Sie Ihren Arzt, wenn Sie den Blutdruck eines Kindes
messen möchten. Auf keinen Fall darf das Gerät bei einem Säugling
angewendet werden.
• Die spezielle doppelt vorgeformte Schalenmanschette ist auf einen
Handgelenkumfang von 12,5–21,5 cm ausgelegt.
• Die Messergebnisse von automatisch messenden Blutdruckmess-
geräten können durch Schwangerschaft, Herzrhythmusstörungen oder
Arteriosklerose verfälscht werden. Führen sie eine Blutdruck-Selbst-
kontrolle in Absprache mit Ihrem Arzt durch.
• Auf keinen Fall darf die Manschette auf oder über einer kritischen Stelle,
z.B. Wunde, Aneurysma etc. angelegt werden, Verletzungsgefahr!
Eine Versorgung durch einen intravaskularen Zugang (Infusion) oder
andere medizinische Überwachungsgeräte könnten unter Umständen
unterbrochen werden.
• Auf der Seite einer Brustamputation bei gleichzeitiger Entfernung der
Lymphknoten der Achselhöhle darf keine Blutdruckmessung erfolgen.
Vielen Dank, dass Sie sich für das Handgelenk-Blutdruckmessgerät visocor®
HM50 (nachfolgend auch als Gerät bezeichnet) entschieden haben.
Das Gerät ist bestimmt für die Messung von Blutdruck und Puls am Hand-
gelenk bei Menschen ab 15 Jahren. Es wird Patienten mit labilem Blutdruck
zur Eigenanwendung der häuslichen Blutdruckkontrolle und der Therapie-
unterstützung empfohlen.
• Verwenden Sie das Gerät nicht ohne Rücksprache mit Ihrem Arzt, wenn
Sie unter Dialysebehandlung stehen, Antikoagulanzien, Thrombo-
zytenaggregationshemmer oder Steroide einnehmen. Unter diesen
Bedingungen können innere Blutungen verursacht werden.

DE-6 DE-7
deutsch deutsch
Sicherheitshinweise
Sicherheitshinweise
B B
2. Wichtige technische Hinweise
• Eine gleich bleibend gute Stromversorgung Ihres Gerätes ist für stö-
rungsfreies Blutdruckmessen notwendig.
-Verwenden Sie nur langlebige Alkaline-Batterien (LR03).
-Tauschen Sie beim Batteriewechsel immer alle Batterien gleichzeitig
aus.
-Sie benötigen 2 x 1,5 Volt AAA/LR03 Batterien. Wieder auadbare
Batterien haben nur 1,2 Volt Spannung und sind deshalb ungeeignet.
-Wird das Gerät längere Zeit nicht benutzt, entfernen Sie bitte die
Batterien. Grundsätzlich kann jede Batterie auslaufen.
• Selbstmessung bedeutet noch keine Therapie. Verändern Sie auf
keinen Fall von sich aus die vom Arzt verschriebene Dosierung der
Arzneimittel.
• Beachten Sie vor Ihren Selbstmessungen das Kapitel „Wichtige Anwen-
dungshinweise“ Seite DE-10.
• Die Anwendung dieses Gerätes in der Nähe von tragbaren Telefonen,
Mikrowellen- oder sonstigen Geräten mit starken elektromagnetischen
Feldern kann zu Fehlfunktionen führen. Halten Sie bei der Benutzung
einen Mindestabstand von 3 m zu solchen Geräten ein.
• Die Anzeige der Pulsfrequenz ist nicht geeignet zur Kontrolle der Fre-
quenz von Herzschrittmachern. Herzschrittmacher und Blutdruckmess-
gerät haben in ihrer Wirkungsweise keinen Einuss aufeinander.
• Öffnen oder verändern Sie auf keinen Fall das Gerät oder die Man-
schette, dies ist ein Medizinprodukt und darf nur durch autorisierte
Fachkräfte geöffnet werden. (Ausgenommen Batteriewechsel). Wenn
das Gerät geöffnet war, muss es einer messtechnischen Kontrolle durch
eine legitimierte Institution unterzogen werden.
• Die Manschette darf nur am Handgelenk aufgepumpt werden.
• Bitte halten Sie die vorgesehenen Betriebsbedingungen zur Messung
ein. Siehe Technische Daten Seite DE-26.
• Der Aufpump- und Messvorgang kann durch Drücken der Start/
Stop-Taste oder durch das Entfernen der Manschette abgebrochen
werden. Das Gerät beendet dann das Aufpumpen und entlüftet die
Manschette.
• Das Gerät enthält Kleinteile, die von Kindern verschluckt werden könn-
ten. Gerät daher nicht unbeaufsichtigt Kindern überlassen.
• Das Gerät darf nur mit Originalteilen betrieben werden. Bei Schäden
durch fremdes Zubehör erlischt die Garantie!
• Wenn das Gerät bei Temperaturen unter 0 °C aufbewahrt wurde, lassen
Sie es mindestens 1 Stunde bei Raumtemperatur stehen, bevor Sie es
benutzen.

DE-8 DE-9
deutsch deutsch
Bedienung des Gerätes
Bedienung des Gerätes
C C
1. Gerätebeschreibung
Start/Stop-Taste
Speicher-Abruf-Taste
Displayanzeige
Batteriefach (Batteriefachdeckel abnehmbar)
Manschette
1
2
3
4
5
3
4
2
51
2. Displayanzeige
Speicherplatz oder Datum/Uhrzeit
SYS = Systole (oberer
Blutdruckwert)
DIA = Diastole (unterer
Blutdruckwert)
PUL 1/min = Puls
errechnete Pulsfrequenz pro Minute
Pulssignalanzeige bzw. unregelmäßi-
ge Pulswellen (Seite DE-18)
Batteriekontrollanzeige
Manschette wird entlüftet
Gerät pumpt
Speicherkennung
Fehler- und Errormeldungen (Seite DE-22)
1
2
3
4
5
6
7
8
9
1
2
3
4
56
7
8
9

DE-10 DE-11
deutsch deutsch
Bedienung des Gerätes
Bedienung des Gerätes
C C
3. Wichtige Anwendungshinweise
• Alkohol-, Nikotin- oder Koffeingenuss mindestens eine Stunde vor dem
Messen einstellen.
• Vor der Messung mindestens 5 Minuten Ruhepause. Je nach Schwere
der vorangegangenen Anstrengung kann dies sogar bis zu einer Stunde
erfordern.
• Handgelenk frei machen, auf keinen Fall darf die Kleidung oder Uhr/
Schmuck den Blutuss in oder aus dem Arm behindern, da dies den
Blutdruck an der Messstelle beeinträchtigt.
-Setzen Sie sich dazu an einen Tisch (möglichst Höhe eines
Esstisches, kein Couchtisch!).
• Die Körperhaltung muss entspannt sein:
-Lehnen Sie Ihren Rücken an der Stuhllehne an.
-Stützen Sie Ihren Unterarm so ab, dass sich die Manschette in
Herzhöhe bendet.
-Füße auf den Boden aufstellen, Beine nicht überkreuzen.
• Ruhe während der Messung ist ein absolutes Muss. Störbewegungen,
Erschütterungen, Sprechen und starke Atmung beeinträchtigen das
Messergebnis und können es verfälschen. Achten Sie auf die Anzeige
für unregelmäßige Pulssignale, gegebenenfalls Messung unter besse-
ren Bedingungen wiederholen.
• Unübliche Messergebnisse sind gelegentlich mit allen automatisch mes-
senden Blutdruckmesssystemen möglich. Überprüfen Sie sich selbst:
Haben Sie die oben erwähnten Anwendungshinweise eingehalten? Wie-
derholen Sie gegebenenfalls die Messung nach einer kurzen Erholung
des Blutkreislaufs im Arm, ruhen Sie dazu ca. 3-5 Minuten.
Tipp: Bleiben Sie sitzen, Ihr Messgerät schaltet sich ca. 3 Minuten
nach einer Messung selbständig ab. Danach empfehlen wir eine
Wiederholungsmessung.
• Blutdruck ist keine feste Größe. Dieser kann sich bei Hypertonikern in-
nerhalb weniger Minuten um mehr als 20 mmHg nach oben oder unten
verändern.
• Batteriefach öffnen:
Deckel des Batteriefaches an der Seite des Gerätes entfernen.
4. Batterien einlegen/wechseln
• Batterie einlegen:
Nehmen Sie die alten Batterien aus dem Gerät und legen die neuen
Batterien ein. Achten Sie beim Einlegen auf die richtige Polung (Markie-
rung im Batteriefach).
Um Seitendifferenzen auszuschließen und vergleichbare Messergebnis-
se zu erhalten, ist es wichtig, Blutdruckmessungen immer am gleichen
Arm durchzuführen. Besprechen Sie mit Ihrem Arzt, welche Seite er
Ihnen für Ihre Messungen empehlt.
Um aussagekräftige Blutdruckwerte zu erhalten, achten Sie bitte vor und
während der Messung auf nachfolgende Punkte:

DE-12 DE-13
deutsch deutsch
Bedienung des Gerätes
Bedienung des Gerätes
C C
• Batteriefach schließen:
Schließen Sie das Batteriefach, indem Sie den Batteriedeckel wieder in
das Gerät einklipsen.
Sobald im Display erstmals das Symbol „leere Batterie“ er-
scheint, können Sie noch ca. 30 Messungen durchführen.
Bitte wechseln Sie in diesem Zeitraum die Batterien.

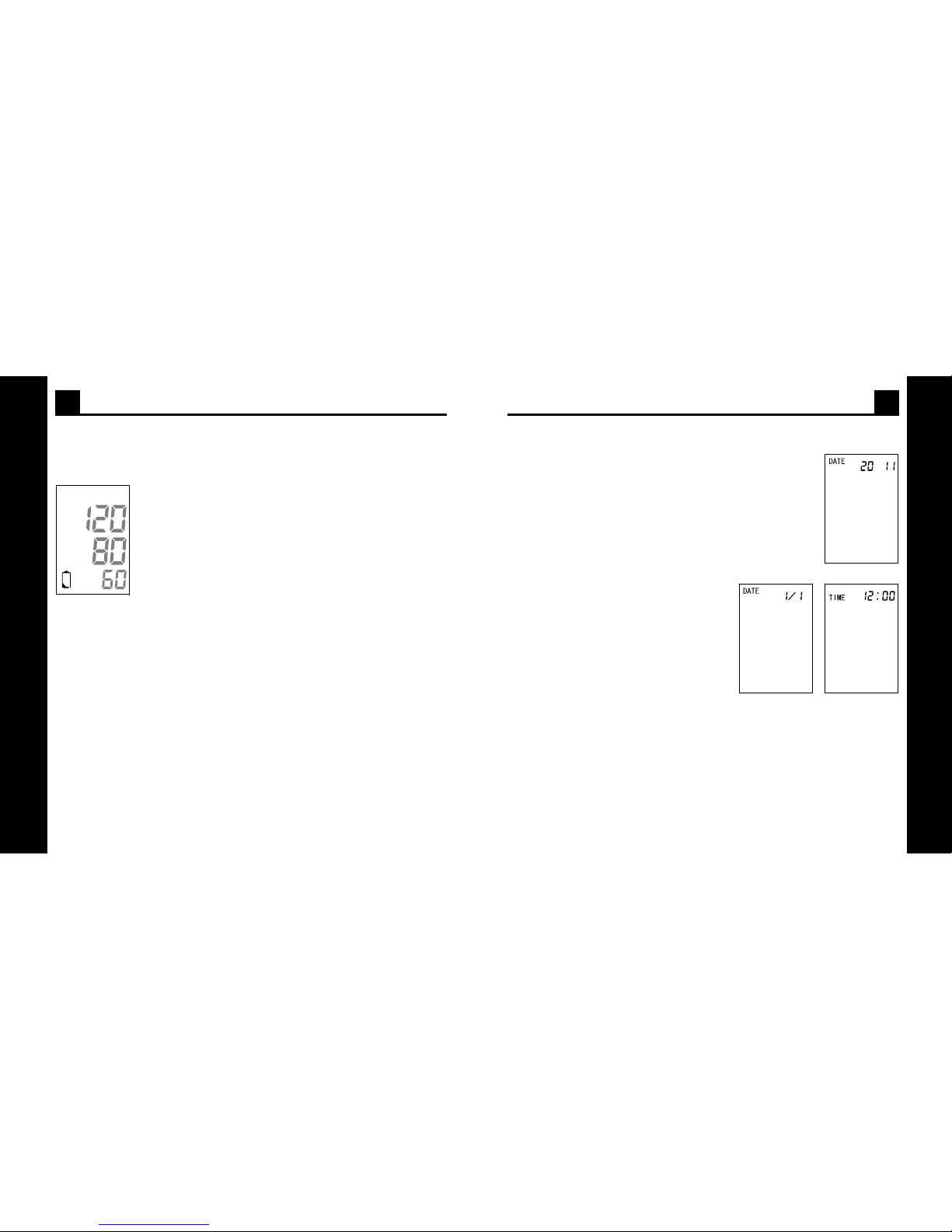

5. Datum/Uhrzeit aktivieren und einstellen
Das Gerät verfügt über eine Datum/Uhrzeit-Funktion, die Sie bei Bedarf
zuschalten können. Im Auslieferungszustand ist diese Funktion deaktiviert.
Aktivieren der Datum/Uhrzeit-Funktion
Zum Aktivieren der Datum/Uhrzeit-Funktion drücken Sie die Start/Stop-Tas-
te und gleich danach, während die Display-Komplettanzeige sichtbar ist, die
Speicher-Taste. Die Funktion kann auf die gleiche Weise jederzeit wieder
deaktiviert werden.
Datum/Uhrzeit einstellen
Auf dem Display erscheint zuerst die vierstellige
Jahreszahl. Durch Drücken der Speicher-Taste stellen
Sie die Jahreszahl ein. Mit dem Drücken der Start/Stop
Taste bestätigen Sie das gewählte Jahr und wechseln zur
Einstellung des Datums.
Stellen Sie mit der Speicher-Taste den
Monat ein und bestätigen Sie diesen mit
der Start/Stop-Taste. Verfahren Sie ent-
sprechend bei der Einstellung des Tages,
der Stunden und der Minuten.
Datum/Uhrzeit ändern
Zum Ändern von Datum und Uhrzeit nehmen Sie eine Batterie heraus und
warten bis das Display erloschen ist. Danach können Sie die Datum/Uhr-
zeit-Funktion wieder aktivieren und die Werte neu einstellen.

DE-14 DE-15
deutsch deutsch
Bedienung des Gerätes
Bedienung des Gerätes
C C
Ausschalten der Datum/Uhrzeit-Funktion
Zum Ausschalten der Datum/Uhrzeit-Funktion drücken Sie die Start/Stop
Taste und gleich danach die Speicher-Taste.
Bei aktivierter Datum/Uhrzeit-Funktion wird die Uhrzeit auch
bei ausgeschaltetem Gerät im Display angezeigt.
6. Anlegen des Gerätes
Die spezielle doppelt vorgeformte Schalenmanschette ermöglicht leichtes
Anlegen und sorgt für perfekten Sitz während der Messung. Die verwende-
ten Materialien sind nach ISO 10993 auf Hautverträglichkeit getestet.
• Handgelenk freimachen, die Handinnenäche zeigt nach oben.
• Gerät über das Handgelenk schieben. Der
Abstand zwischen Gelenk und Oberkante der
Manschette muss ca. 1 cm betragen.
• Ziehen Sie jetzt das freie Manschettenende straff und schließen Sie die
Manschette mit dem Klettverschluss.
Durch die optimierte Form sitzt die Manschette sehr straff, um evtl. Mess-
fehler zu vermeiden.
7. Körperhaltung bei der Messung
Messung im Sitzen
Die Messung sollte möglichst im Sitzen durchgeführt werden. In Ausnahme-
fällen ist auch eine Messung im Liegen zulässig.
Setzen Sie sich dazu an einen Esstisch, lehnen Sie
Ihren Rücken an der Stuhllehne an und stützen Sie
Ihren Unterarm so ab, dass sich die Manschette
genau auf Herzhöhe bendet. Füße auf den Boden
aufstellen und Beine nicht überkreuzen.

DE-16 DE-17
deutsch deutsch
Bedienung des Gerätes
Bedienung des Gerätes
C C
Messung im Liegen
Legen Sie sich auf den Rücken. Das Gerät am Hand-
gelenk anlegen und z. B. durch ein Kissen gestützt
in Herzhöhe halten. Um sich vor der Messung zu
entspannen, atmen Sie 5- oder 6-mal tief durch. Arm
während der Messung unbedingt ruhig halten und
nicht sprechen.
Bitte beachten Sie:
• Handgelenk auf keinen Fall abknicken.
• Hand locker halten, nicht verkrampfen, keine Faust bilden.
• Falls sich die Manschette in einer niedrigeren bzw. höheren Position
als Herzhöhe bendet kann der gemessene Wert höher bzw. niedriger
ausfallen.
8. Blutdruck messen
• Das Gerät durch Drücken auf die Start/Stop-Taste
einschalten. Folgendes Display wird sichtbar:
• Nachdem das Gerät seinen Abgleich gegen den Umge-
bungsluftdruck vorgenommen hat, wird die Manschette
automatisch bis ca. 190 mmHg aufgepumpt. Falls dieser
• Für einen Aufpumpdruck über 190 mmHg kann der Aufpumpvorgang
auch manuell gesteuert werden: Halten Sie dazu sofort nach Beginn
des Aufpumpens die Start/Stop-Taste gedrückt und lassen Sie sie
wieder los, sobald der Manschettendruck eine Höhe von ca. 40 mmHg
über dem zu erwartenden systolischen Maximaldruck erreicht. Das Auf-
pumpen wird gestoppt, sobald Sie die Taste loslassen.
• Danach startet durch Entlüften der eigentliche Messvor-
gang. Das „♥“ Symbol in der Anzeige blinkt zur Anzeige
der Pulsfrequenz.
• Das Ende der Messung wird durch einen langen Piepton
signalisiert. Die ermittelten Werte von Systole, Diastole
und Puls werden im Display angezeigt.
• Nach ca. 3 Minuten schaltet sich das Gerät automatisch
aus.
Manschettendruck für die Messung der Blutdruckwerte nicht ausreicht,
erhöht das Gerät selbständig in Schritten von 40 mmHg, bis ein ausrei-
chender Druck erreicht ist.

DE-18 DE-19
deutsch deutsch
Bedienung des Gerätes
Bedienung des Gerätes
C C
9. Unregelmäßige Pulswellen und Herzrhythmusstörungen
Sollte nach einer Messung das Zeichen für unregelmäßige
Pulswellen blinken, hat das Gerät während der Messung un-
gleichmäßige Pulse registriert. Dies kann durch Herzrhyth-
musstörungen, Bewegungsstörungen, Sprechen oder auch
durch Tiefenatmung ausgelöst werden. Das Symbol wird mit
der jeweiligen Messung abgespeichert.
10. Verwendung des Speichers
Gemessene Ergebnisse werden automatisch im Speicher
abgelegt. Der Speicher kann bis zu 60 Ergebnisse und den
Durchschnittswert speichern. Wenn mehr als 60 Messwerte
gespeichert sind, wird der älteste Messwert (No. 60) ge-
löscht, um den neuesten Wert (No. 1) aufzuzeichnen.
Abruf von Daten
Um Daten abzurufen, drücken Sie die Speicher-Taste. Der
Durchschnittswert der gespeicherten Ergebnisse wird mit
„A“ angezeigt.
Durch erneutes Drücken der Speicher-Taste erscheinen die
zuletzt gemessenen Werte (No. 1).
Durch wiederholtes Drücken der Speicher-Taste werden die
weiteren Messwerte aufgerufen.
Löschen von Daten
Um einzelne Messwerte zu löschen, rufen Sie mit der Speicherabruftaste
durch mehrmaliges Drücken den gewünschten Messwert auf.
Drücken Sie dann die Speicher-Taste erneut und halten Sie die Taste 8-10
Sekunden lang gedrückt, bis der Messwert zuerst blinkt und dann erlischt.
Um den gesamten Speicher zu löschen, rufen Sie die jeweilige Druchschnitts-
wertanzeige (A) auf, drücken Sie die Speicher-Taste erneut und halten Sie sie
gedrückt, bis der Mittelwert zuerst blinkt und dann erlischt.
Bei aktivierter Datum/Uhrzeit-Funktion, werden die
Messwerte abwechselnd mit Speichernummer, Datum und
Uhrzeit angezeigt.
30 Sekunden nach Speicheraufruf schaltet sich das Gerät
automatisch ab.
Häugeres Erscheinen des Symbol muss mit dem behan-
delnden Arzt abgeklärt werden! Deshalb sollten Messergeb-
nisse mit unregelmäßigen Pulswellen kritisch angesehen und
unter günstigeren Bedingungen wiederholt werden.

DE-20 DE-21
deutsch deutsch
Was Sie über Blutdruck wissen sollten
Was Sie über Blutdruck wissen sollten
D D
1. Der systolische und diastolische Blutdruckwert
Herz- und Blutkreislauf haben die wichtige Aufgabe, alle Organe und Gewe-
be des Körpers ausreichend mit Blut zu versorgen und Stoffwechselproduk-
te abzutransportieren. Das Herz zieht sich dazu in regelmäßigem Rhythmus
etwa 60-80 mal pro Minute zusammen und dehnt sich wieder aus. Der
Druck des strömenden Blutes, der beim Zusammenziehen (Kontraktion) des
Herzens auf die Arterienwände entsteht, wird als Systole bezeichnet. Der
Druck in der darauf folgenden Erschlaffungsphase, wenn sich das Herz wie-
der mit Blut füllt, wird als Diastole bezeichnet. Bei Ihrer täglichen Messung
ermitteln Sie beide Werte.
2. Warum Sie unterschiedliche Werte messen
Unser Blutdruck reagiert wie ein empndliches Messinstrument auf äußere
und innere Einüsse. Schon geringfügige Änderungen können auf ihn
einwirken. Das macht verständlich, dass häug beim Arzt oder Apotheker
gemessene Werte höher sind als jene, die Sie zu Hause in gewohnter Um-
gebung erhalten. Aber auch Wetterumschwung, Klimawechsel, körperliche
und seelische Belastungen können sich auswirken.
4. Was sind normale Blutdruckwerte?
Die Weltgesundheitsorganisation (WHO) hat folgende Grenzwerte in mmHg
(Millimeter Hydrargyrum / Quecksilber) für die Einordnung der Blutdruckwer-
te zusammengestellt.
WHO 2003 Systolischer Druck
= Oberer Wert
mmHg**
Diastolischer Druck
= Unterer Wert
mmHg**
Hochdruck ab 140* ab 90*
Grenzwert 120 bis 139 80 bis 89
Normalwert unter 120 unter 80
*Es genügt, wenn bereits einer der Werte erhöht ist.
**Millimeter Hydrargyrum/Quecksilber
3. Warum regelmäßig Blutdruck messen?
Auch die Tageszeit hat einen Einuss auf die Höhe des Blutdruckes. Tags-
über sind die Werte meist höher als während der Ruhephasen in der Nacht.
Einmalige und unregelmäßige Messungen sagen daher kaum etwas über
den tatsächlichen Blutdruck aus. Eine zuverlässige Beurteilung ist nur mög-
lich, wenn regelmäßig Einzelmessungen durchgeführt werden. Besprechen
Sie die Messwerte mit Ihrem Arzt.

DE-22 DE-23
deutsch deutsch
Technische Informationen
Technische Informationen
E E
1. Fehler- und Errormeldungen
Aufgetretener
Fehler
Mögliche Ursache Abhilfe
Anzeige Err - 300 Manschetten-Überdruck.
Durch Bewegen des Arms
bzw. des Körpers wurde
die Manschette bis zum
Maximum aufgepumpt.
Wiederholen Sie die Mes-
sung. Bewegen Sie den Arm
nicht. Sprechen Sie nicht.
Anzeige Err - 1 Messfehler. Messung
konnte wegen Bewegen
des Arms bzw. des Kör-
pers nicht durchgeführt
werden.
Wiederholen Sie die Mes-
sung. Bewegen Sie den Arm
nicht. Sprechen Sie nicht.
Anzeige Err - 2 Aufpumpfehler, Druck
wird zu schnell oder zu
langsam aufgebaut.
- Wiederholen Sie die
Messung
- Bewegen Sie den Arm nicht
- Sprechen Sie nicht
- Handgelenkumfang prüfen
Bei mehrmaligem Auftreten
Service-Telefon anrufen.
Manschette ist nicht
korrekt angelegt
Anzeige Err - 3 Ablassrate zu hoch oder
zu niedrig. - Wiederholen Sie die Messung
- Bewegen Sie den Arm nicht
- Sprechen Sie nicht
Bei mehrmaligem Auftreten
Service-Telefon anrufen.
Bewegen bzw. Sprechen
während der Messung.
Aufgetretener
Fehler
Mögliche Ursache Abhilfe
Herzrhythmusstörungen,
Bewegungsstörungen,
Zittern, Wackeln (Artefak-
te), Tiefenatmung etc.
Messung nach 3-5 Minuten
Ruhe wiederholen. Eventuel-
le Einüsse (je nach Schwere
der Arrhythmien) auf die Mes-
sergebnisse müssen mit dem
Arzt besprochen werden!
Messwerte sind
zu hoch oder zu
niedrig
Zu wenig Ruhe vor der
Messung. Bewegen bzw.
Sprechen während der
Messung.
Wiederholen Sie die
Messung nach ca. 3-5 min
Pause. Anwendungshinweise
S. DE-10 beachten.
Falsche
Manschettengröße. Handgelenkumfang prüfen.
Falsche Mess-Position. Wiederholen Sie die
Messung und achten Sie auf
die korrekte Körperhaltung.
(Seite DE-15)
Aufeinander
folgende Mes-
sungen ergeben
unterschiedliche
Messwerte.
Blutdruck ist keine
feste Größe. Diese kann
sich innerhalb weniger
Minuten um mehr als 20
mmHg nach oben oder
nach unten verändern.
----------

DE-24 DE-25
deutsch deutsch
Technische Informationen
Technische Informationen
E E
Aufgetretener
Fehler
Mögliche Ursache Abhilfe
Ungewöhnliche
Messwerte Bewegen bzw. Sprechen während der Messung,
Ruhezeit nicht eingehalten.
Füße evtl. überkreuzt, Rau-
chen oder Kaffeegenuss.
Bedingungen prüfen und
Messung wiederholen.
Anwendungshinweise Seite
DE-10 beachten.
Anzeige 0
0 Start/Stop-Taste wurde versehentlich während
des Batteriewechsels
gedrückt.
Gerät mit der Start/
Stop-Taste aus- und wieder
einschalten.
Messung wurde
unterbrochen und
Manschette erst
entlüftet und wie-
der aufgepumpt
Gerät erkennt eine Stö-
rung oder einen zu nied-
rigen diastolischen Wert.
Das Gerät weist keine
Störung auf. Messung
wiederholen
Bewegung während der
Messung. Gegebenenfalls Messung abbrechen, nach 5 Minuten
Ruhepause neu messen.
Nach Einschalten
erscheint keine
Anzeige
Batterien falsch eingelegt. Position Batterien überprüfen.
Batterien leer. Batterien austauschen.
Batteriekontakte
verschmutzt. Batteriekontakte reinigen.
Nach Drücken der
Speicher-Taste
keine Anzeige im
Display
Keine Messwerte
gespeichert. Neue Messung durchführen.
Aufgetretener
Fehler
Mögliche Ursache Abhilfe
Messung wird
abgebrochen Batterien leer. Batterien austauschen.
Messwerte sind
extrem hoch bzw.
niedrig
Falsche Mess-Position. Wiederholen Sie die Messung
und achten Sie auf die korrekte
Körperhaltung. Bewegen Sie
den Arm nicht und sprechen
Sie nicht.
Keine Anzeige von
Datum/Uhrzeit im
Display
Funktion unabsichtlich
deaktiviert. Nach Batterie-
wechsel wurde Funktion
nicht wieder aktiviert.
Aktivieren Sie Datum und
Uhrzeit wie auf Seite DE-12
beschrieben
2. Kundendienst
Eine Reparatur des Gerätes darf nur durch den Hersteller oder eine aus-
drücklich dazu ermächtigte Stelle erfolgen. Bitte wenden Sie sich an:
UEBE Medical GmbH
Zum Ottersberg 9
97877 Wertheim, Germany
Tel.-Nr.: +49 (0) 9342/924040
Fax-Nr.: +49 (0) 9342/924080
E-mail: [email protected]
Internet: www.uebe.com

DE-26 DE-27
deutsch deutsch
Technische Informationen
Technische Informationen
E E
3. Technische Daten
Gerätetyp: Digitales Automatikgerät mit Elektropumpe zur
Blutdruckmessung am Handgelenk
Gerätemaße: ca.: B = 70 mm x H = 70 mm x T = 80 mm mit
Manschette
Gewicht: 121 g mit Manschette, ohne Batterien
Anzeige: LCD-Anzeige (Flüssigkristallanzeige) für Messwer-
te und Kontrollanzeigen
Speicher: 60 Messwerte (automatische Speicherung) und
Mittelwert (A)
Messverfahren: Oszillometrische Bestimmung von Systole,
Diastole und Puls
Referenzverfahren
der klinischen
Prüfung:
Auskultatorische Messung
Aufpumpdruck: Zunächst bis ca. 190 mmHg, danach in Schritten
von 40 mmHg
Druckanzeigebereich: 0-300 mmHg
Messbereich: Systolisch: 50-250 mmHg
Diastolisch: 40-150 mmHg
Pulsmessung: 40-160 Puls/min
Fehlergrenzen: Blutdruckmessung: entspricht EN 1060 Teil 3
Druckmessung: ± 3 mmHg
Pulsmessung: ± 5 %
Seriennummer: Im Batteriefach bendet sich eine Seriennummer
SN, welche das Gerät eindeutig identiziert.
Stromversorgung: Batterietyp: 2 x 1,5 V, AAA, LR 03, Lebensdauer:
Mehr als 700 Messungen in 2 Jahren
Manschette: Manschette Type H5, Handgelenkumfang 12,5-
21,5 cm
Betriebsbedingungen: Umgebungstemperatur 10 bis 40 °C
Rel. Luftfeuchtigkeit bis 85 % nicht kondensierend
Luftdruck 700 bis 1040 hPa
Lager- und Transport-
bedingungen: Umgebungstemperatur -20 bis +50 °C, Rel. Luft- feuchtigkeit bis 85 % nicht kondensierend
Luftablassventil: Elektronisch geregelt
Automatische
Abschaltung: ca. 3 Minuten nach Messende
Schutzklasse IP: IP 20: Geschützt gegen feste Fremdkörper mit
Durchmesser ab 12,5 mm, kein Schutz gegen
Wasser.
Zu erwartende
Betriebslebensdauer: 5 Jahre
Klassikation: Interne Stromversorgung durch Batterie.

DE-29
deutsch
Zeichenerklärung F
DE-28
deutsch
Technische Informationen
E
4. Original-Ersatzteile und Zubehör
Technische Änderungen vorbehalten.
• Manschette Type H5 (für Handgelenkumfang 12,5-21,5 cm)
Art.Nr. 2205001, PZN 09101582
Hersteller: UEBE Medical GmbH
Zum Ottersberg 9
97877 Wertheim
Deutschland
5. Messtechnische Kontrolle
Generell wird eine messtechnische Kontrolle im Abstand von 2 Jahren
empfohlen. Fachliche Benutzer sind in Deutschland allerdings gemäß
„Medizinprodukte-Betreiberverordnung“ dazu verpichtet. Diese kann ent-
weder durch die UEBE Medical GmbH, eine für das Messwesen zuständige
Behörde oder durch autorisierte Wartungsdienste erfolgen. Bitte beachten
Sie dazu Ihre nationalen Vorgaben. Zuständige Behörden oder autorisier-
te Wartungsdienste erhalten auf Anforderung eine „Prüfanweisung zur
messtechnischen Kontrolle“ vom Hersteller. Achtung: Ohne Erlaubnis des
Herstellers dürfen an diesem Gerät keine Veränderungen, z.B. Öffnen des
Gerätes (ausgenommen Batterieaustausch) vorgenommen werden.
1. Zeichenerklärung
0123
50 °C
-20 °C
85%
0%
Dieses Produkt hält die Richtlinie 93/42/EWG des Rates
vom 5. September 2007 über Medizinprodukte und trägt das
Zeichen CE 0123 (TÜV SÜD Product Service GmbH).
Schutzgrad gegen elektrischen Schlag: TYP BF
Gebrauchsanleitung beachten
Lager- und Transportbedingungen
Umgebungstemperatur -20 bis +50 °C
Rel. Luftfeuchtigkeit bis 85 % nicht kondensierend
Hersteller
2. Entsorgung
Batterien und technische Geräte gehören nicht in den Hausmüll,
sondern müssen bei den entsprechenden Sammel- bzw. Entsor-
gungsstellen abgegeben werden.
Folgende Original-Ersatzteile bzw. Zubehör können Sie über den Fachhan-
del erhalten:
Trocken halten
Geschützt gegen feste Fremdkörper mit Durchmesser ab
12,5 mm, kein Schutz gegen Wasser.
IP20

DE-31
deutsch
Garantie H
DE-30
deutsch
Pege des Gerätes
G
• Das Gerät enthält empndliche Teile und muss vor starken Tempera-
turschwankungen, Luftfeuchtigkeit, Staub und direktem Sonnenlicht
geschützt werden.
• Das Gerät ist nicht stoß- oder schlagfest. Wir empfehlen nach größeren
Stürzen oder Schlägen die Unversehrtheit und Genauigkeit der Display-
anzeige überprüfen zu lassen.
• Das Gerät ist nicht wasserdicht.
• Falls das Gerät bei der Benutzung verschmutzt, verwenden Sie ein
weiches, trockenes Tuch, um das Gerät zu reinigen. Verwenden Sie
kein Benzin, Verdünner oder andere starke Lösungsmittel.
• Manschette nicht schrubben oder in der Maschine waschen. Falls die
Manschette bei der Benutzung verschmutzt, verwenden Sie zur Reini-
gung ein synthetisches Reinigungsmittel und reiben Sie die Oberäche
sanft.
• Wenn das Gerät geöffnet war, muss es einer messtechnischen Kontrolle
durch eine autorisierte Institution unterzogen werden.
Das Gerät wurde mit aller Sorgfalt hergestellt und geprüft. Für den Fall, dass es trotzdem
bei Auslieferung Mängel aufweisen sollte, geben wir eine Garantie zu den nachfolgenden
Konditionen:
Während der Garantiezeit von 2 Jahren ab Kaufdatum beheben wir solche Mängel nach
unserer Wahl und auf unsere Kosten in unserem Werk durch Reparatur oder Ersatzlie-
ferung eines mangelfreien Gerätes. Die Kosten der Rücksendung des Gerätes in unser
Werk trägt der Einsender. Unfrei zurück gesendete Reklamationen werden von UEBE
nicht angenommen.
Nicht unter die Garantie fällt die normale Abnutzung von Verschleißteilen sowie Schä-
den, die durch Nichtbeachtung der Gebrauchsanleitung, unsachgemäße Handhabung
(z.B. ungeeignete Stromquellen, Bruch, ausgelaufene Batterien) und/oder Demontage
des Gerätes durch den Käufer entstehen. Ferner werden durch die Garantie keine
Schadenersatzansprüche gegen uns begründet.
Garantieansprüche können nur in der Garantiezeit und durch Vorlage des Kaufbeleges
geltend gemacht werden. Im Garantiefall ist das Gerät zusammen mit dem Kaufbeleg
und Beschreibung der Reklamation zu senden an
UEBE Medical GmbH, Service-Center
Zum Ottersberg 9, 97877 Wertheim, Deutschland
Die gesetzlichen Mängelansprüche des Käufers gegen den Verkäufer gemäß § 437
BGB werden durch die Garantie nicht eingeschränkt.
Bitte beachten Sie: Im Garantiefall unbedingt den Kaufbeleg beilegen.
Die Kosten der Rücksendung des Gerätes in unser Werk trägt der Einsender. Unfrei
zurück gesendete Reklamationen werden von UEBE nicht angenommen.
• Achten Sie bei der Aufbewahrung darauf, dass keine schweren Gegen-
stände auf dem Gerät liegen.

EN-32 EN-33
english english
Table of contentsTable of contents
What are normal values for blood pressure?
Inserting/replacing batteries
What you should know about blood pressure
Operating the unit
Safety instructions
B
Important instructions for patients
Important technical details
D
Systolic and diastolic blood pressure values
Why you should measure blood pressure regularly
Why you measure different values
C
Body posture when taking measurements
Attaching the unit
Measuring blood pressure
Unit description
Important instructions for use
Using the memory
Displays
Irregular pulse waves and cardiac arrhythmia
Activating and setting the date/time
Intended use
A34
35
35
36
38
38
39
40
41
42
44
45
46
48
48
50
50
50
50
51
1.
2.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
1.
2.
3.
4.
Original spare parts and accessories
Maintaining the unit
Warranty
General provisions
Technical information
G
H
F
Explanation of symbols
Disposal
E
Failure and error messages
Customer service
Technical data
Technical inspection / calibration check
52
52
55
56
58
58
59
59
59
60
61
1.
2.
3.
4.
5.
1.
2.

EN-35
english
Safety instructions B
EN-34
english
Intended use
A
visocor®HM50 uses the oscillometric method for measuring blood pressure
and pulse rate.
Using the pressure variations caused by the pulse at falling cuff pressure,
the micro-computer calculates the values systole, diastole, and pulse.
Afterwards, the cuff is deated completely.
A measurement value memory stores the most recent 60 measurement
results in each case.
These instructions are intended to help you use the unit reliably and
effectively. Keep the instructions together with the unit at all times. The unit
must be used in accordance with the methods detailed in these instructions
and may not be used for other purposes. Read these instructions carefully
before using the unit.
The double-preformed comfort cuff can be easily attached and provides for
a perfect t during measurement.
1. Important instructions for patients
• Blood pressure measurements on children require specialist knowledge!
Please consult your doctor if you wish to measure the blood pressure of
a child. Do not under any circumstances use the unit on a baby/infant.
• The special double-preformed comfort cuff is designed for a wrist
circumference of 12.5-21.5 cm..
• The measurement results of automatically measuring blood pressure
monitors may be falsied by pregnancy, irregular heartbeat or arterio-
sclerosis. Measure your own blood pressure in consultation with your
doctor.
• Do not under any circumstances place the cuff on or over any critical
point, e.g. wound, aneurysm, etc. Risk of injuries! The supply via an in-
travascular access (infusion) or other medical monitoring devices might
be interrupted.
• If you have had a mastectomy, do not measure blood pressure on the
side of the body where the breast has been removed together with the
lymph nodes from the armpit.
Thank you for choosing the visocor®HM50 wrist blood pressure monitor
(also referred to in the following as the unit).
It’s determined for measuring blood pressure and pulse at the wirst, those
of people 15 years of age and over. This unit is recommended for patients
with unstable blood pressure for domestic self administration blood pressure
control and treatment support.
• Do not use the unit without rst consulting your doctor if you are under-
going dialysis treatment or taking anticoagulants, platelet aggregation
inhibitors or steroids. Internal bleeding may be caused under these
conditions.

EN-36 EN-37
english english
Safety instructions
Safety instructions
B B
2. Important technical details
• A consistently good power supply to the unit is essential for trouble-free
blood pressure measurements.
-Please use long-life alkaline batteries only (LR03).
-When replacing batteries, always replace all the batteries at the same
time.
-You will need 2 x 1.5 V AAA/LR03 batteries. Rechargeable batteries
have a voltage of only 1.2 V and are thus not suitable.
-If the unit is not used for an extended period of time, please remove
the batteries. Essentially, all batteries can leak.
• Measuring your own blood pressure does not constitute treatment. On
no account modify of your own accord the dosage of drugs/medication
prescribed by your doctor.
• Please refer to the chapter “Important instructions for use” (Page EN-
40) before conducting any measurements yourself.
• Using the unit in the immediate vicinity of mobile phones, microwave
appliances or other devices with strong electromagnetic elds may
result in impaired functioning. Maintain a minimum distance of 3 m from
such devices when using this unit.
• The display of the pulse frequency is not suitable for checking the
frequency of cardiac pacemakers. Cardiac pacemakers and blood pres-
sure monitors do not inuence each other in their mode of operation.
• Never open or modify the unit or the cuff - this is a medical device and
may only be opened by authorised specialists. (Exception: replacing
batteries). If the unit has been opened, it must be subjected to a metro-
logical inspection by an authorised institution.
• The cuff may be inated on the wrist only.
• Please comply with the specied operating conditions for measurement.
See Technical data, Page EN-56.
• The inating and measuring procedure can be stopped by pressing the
Start/Stop button. In this case, the unit stops the ination procedure and
deates the cuff.
• The unit contains small parts which could be swallowed by children. It
should therefore be kept out of the reach of children at all times.
• The unit must only be operated with original parts. The warranty will be
invalidated if the unit is damaged by non-approved accessories!
• If the unit has been stored at temperatures below 0 °C, let it stand at
room temperature for at least 1 hour before use.

EN-38 EN-39
english english
Operating the unit
Operating the unit
C C
1. Unit description
Start/Stop button
Memory recall button
Displays
Battery compartment (Removable battery compartment cover)
Cuff
1
2
3
4
5
3
4
2
51
2. Displays
Storage location or date/time
SYS = Systole (upper blood pressure
value)
DIA = Diastole (lower blood pressure
value)
PUL 1/min = Pulse
calculated pulse frequency per minute
Pulse signal display or irregular pulse
waves (Page EN-48)
Battery check display
Deating cuff
Inating cuff
Memory code
Failure and error messages (Page EN-52)
1
2
3
4
5
6
7
8
9
1
2
3
4
56
7
8
9
