Vaisala Humicap HMD60Y User manual

HMD60U/Y Operating Manual M210276EN-C
1
HUMIDITY TRANSMITTER HMD60U
HUMIDITY AND TEMPERATURE TRANSMITTER HMD60Y
MOUNTING
Ø 12
(0.47)
250 (9.84)
62 (2.44)
100 (3.94)
100 (3.94)
Mounting hole 82 (3.23)>>>
Mounting hole 82 (3.23)>>>
The HMD60U/Y humidity and
temperature transmitters are two-wire
transmitters. They are duct mounted, and
the electronics can be disconnected
without dismantling the installation.
Mount the transmitter with two screws.
Place the drilling template on the duct
surface and drill the holes as indicated.
Remember to drill an additional hole for
calibration purposes. The calibration can
be conveniently performed on site with
the HMI41 or HM70 portable indicators
equipped with an appropriate probe and
optional calibration cable.
Figure 1 Dimensions of the HMD60U/Y
GROUNDING
Figure 2 Signal cable grounding with
bushing 18941HM
Open the lid and mount the cable
bushing set 18941HM. Ground the cable
by connecting the contact tongues inside
the bushing to an exposed length of cable
braid as shown in Figure 2. To minimize
short-circuit risk, do not expose more
cable braid than is necessary for
connecting the braid to the contact
tongues.
*M210276EN*

HMD60U/Y Operating Manual M210276EN-C
2
ELECTRICAL CONNECTIONS
Signal cables are connected to a removeable 5-pole screw connector. Make the
connections according to Figure 3a above. RH test and T test connectors are used with the
HMI41 or HM70 indicator equipped with an appropriate probe and optional calibration
cable.
Figure 3b shows the same connections in alternative way.
TGAIN
RH GAIN RH OFFSET
T OFFSET
RH
TEST
T
TEST
1 2 3 4 5
+
RH
-
RH
+
T
-
T
POWER SUPPLY CHART RECORDER
AMMETER
OR CONTROLLER
CHART RECORDER
AMMETER
OR CONTROLLER
TEMPERATURE
10...35 VDC
++
------------
RH
+
------------ ------------
-RH +T+RH -T
T GAIN
RH GAIN
RH OFFSET
T OFFSET
T
TEST
1 2 3 4 5
mA
+
TEST
RH
mA
-
mA mA
+-
or or

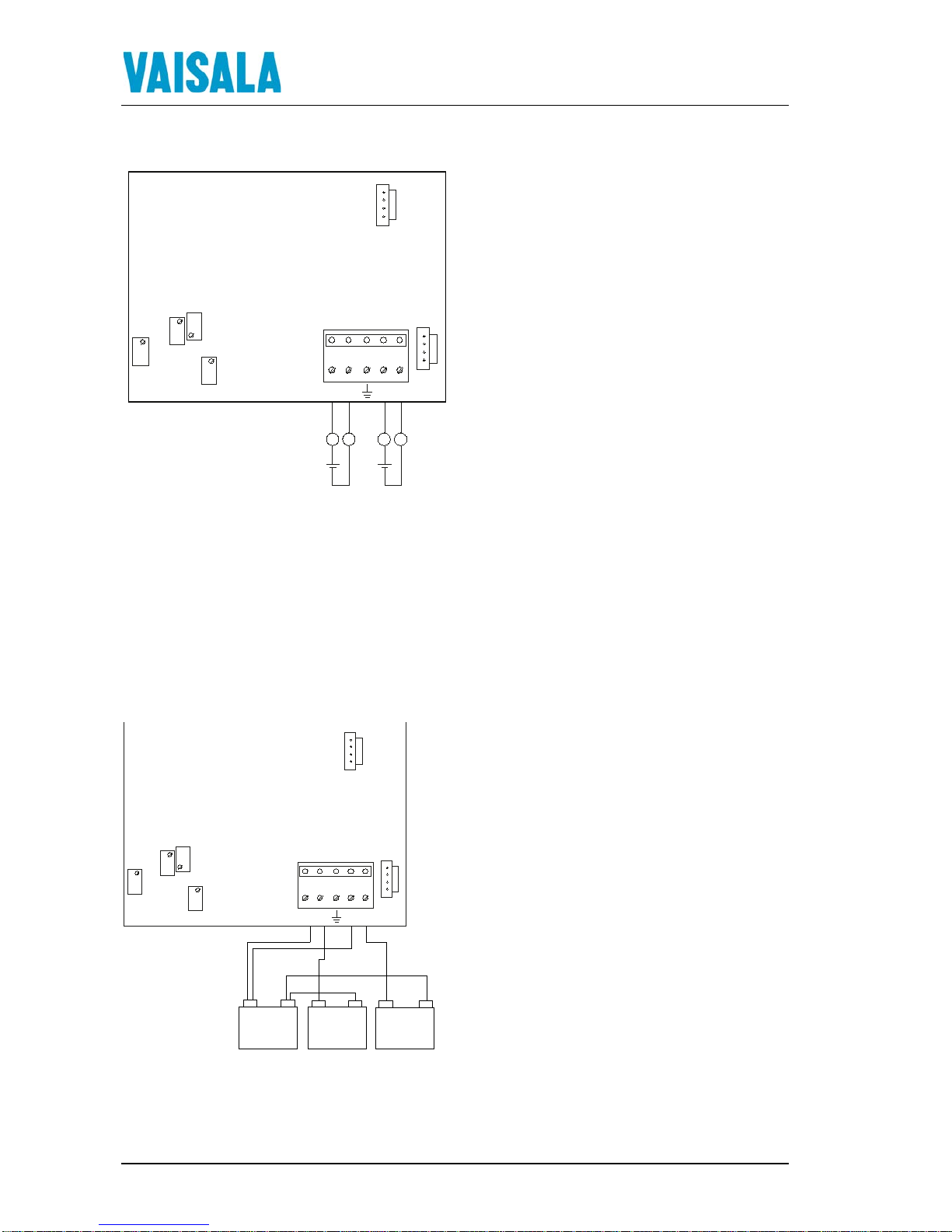

Figure 3a. Electrical
connections.
Figure 3b. Electrical
connections.

HMD60U/Y Operating Manual M210276EN-C
3
ELECTRONICS
10528HM
18941HM
Glands
Lid
Screw terminal
Screws
Membrane filter
part no. 17039HM
Spare part sensor
part no. 15778HM Stainless steel
sintered filter
part no. HM46670
TO REMOVE THE SENSOR HEAD:
1. Open the lid.
2. Disconnect the screw terminal.
3. Open the screws (2 pcs).
4. Pull out carefully.
TO REINSTALL THE SENSOR HEAD:
1. Push in the sensor head.
2. Fasten the screws.
3. Connect the screw terminal.
4. Close the lid.
Electronics (can be disconnected), accessories, spare parts
ONE-POINT RH-CALIBRATION
The accuracy is recommended to be
checked at least once a year; the interval
depends on the operating conditions and
the required accuracy of the
measurement. The transmitter calibration
can be conveniently checked with the
HMI41 or HM70 indicator equipped with
an appropriate probe and optional
calibration cable. If adjustment is
needed, use the one-point calibration
potentiometer. If you prefer to calibrate
the HMD60U/Y transmitters against
saturated salt solutions, use LiCl (11
%RH) and NaCl (75 %RH) solutions.
REPLACEMENT OF THE HUMICAP
SENSOR AND THE FILTER
Remove the damaged sensor and insert a
new one. Recalibrate the transmitter.
Replace a dirty filter (membrane or
sintered) to ensure a maximum lifetime
and a fast response for the sensor. Do not
attempt to clean the filter.

HMD60U/Y Operating Manual M210276EN-C
4
TECHNICAL DATA
Relative humidity
Measurement range 0...100 %RH
Output signal
Accuracy at +20 °C
Temperature dependence
Humidity sensor INTERCAP 15778HM
Response time (90%)
at 20 °C in still air 15 s with membrane
filter
Temperature (Y model only)
Measurement range -20...+80 °C
Accuracy
Linearity better than 0.1 °C
Temperature sensor Pt 1000 IEC 751 class B
General
Supply voltage 10...35 VDC (RL= 0Ω)
20...35 VDC (RL=500Ω)
Output signal 4...20 mA
Operating temperature range:
electronics -5...+55 °C
sensor head -40...+80 °C
Storage temperature range -40...+80 °C
Housing:
sensor head stainless steel
electronics housing cast aluminium
Cable lead-through:
bushing for 7...10 mm (PG9)
cable (housing IP65 /
NEMA 4),
part no. 18941HM
or armoured cable glands part no. 10528HM
Sensor protection:
standard membrane filter
(part no. DRW010525)
option stainless steel sintered
filter
(part no. HM46670)
Connections screw terminals
0.5...1.5 mm2
Electromagnetic compatibility
The emission and immunity tests have been performed
according to standard EN 61326-1:1997 + Am 1:1998,
Electrical equipment for measurement, control and
laboratory use- EMC requirements; Light
environment.
Emissions:
Test Setup according to Performance
Radiated
interference CISPR16 class B
Immunity:
Test Setup according to
Electrostatic
discharge EN/IEC 61000-4-2
Electrical fast
transients EN/IEC 61000-4-4
RF-radiated
fields EN/IEC 61000-4-3
*GSM-field
immunity ENV50204:1995 criteria A
(*additional test)
GUARANTEE
Vaisala issues a guarantee for the material and
workmanship of this product under normal operating
conditions for one year from the date of delivery.
Exceptional operating conditions, damage due to
careless handling or misapplication will void the
guarantee.
Vaisala Oyj
Vanha Nurmijärventie 21,
FI-01670 Vantaa, Finland

HMD60U/Y Bedienungsanleitung M210276EN-C
5
FEUCHTEMESSWERTGEBER HMD60U
FEUCHTE- UND TEMPERATURMESSWERTGEBER HMD60Y
MONTAGE
Ø 12
(0.47)
250 (9.84)
62 (2.44)
100 (3.94)
100 (3.94)
Mounting hole 82 (3.23)>>>
Mounting hole 82 (3.23)>>>

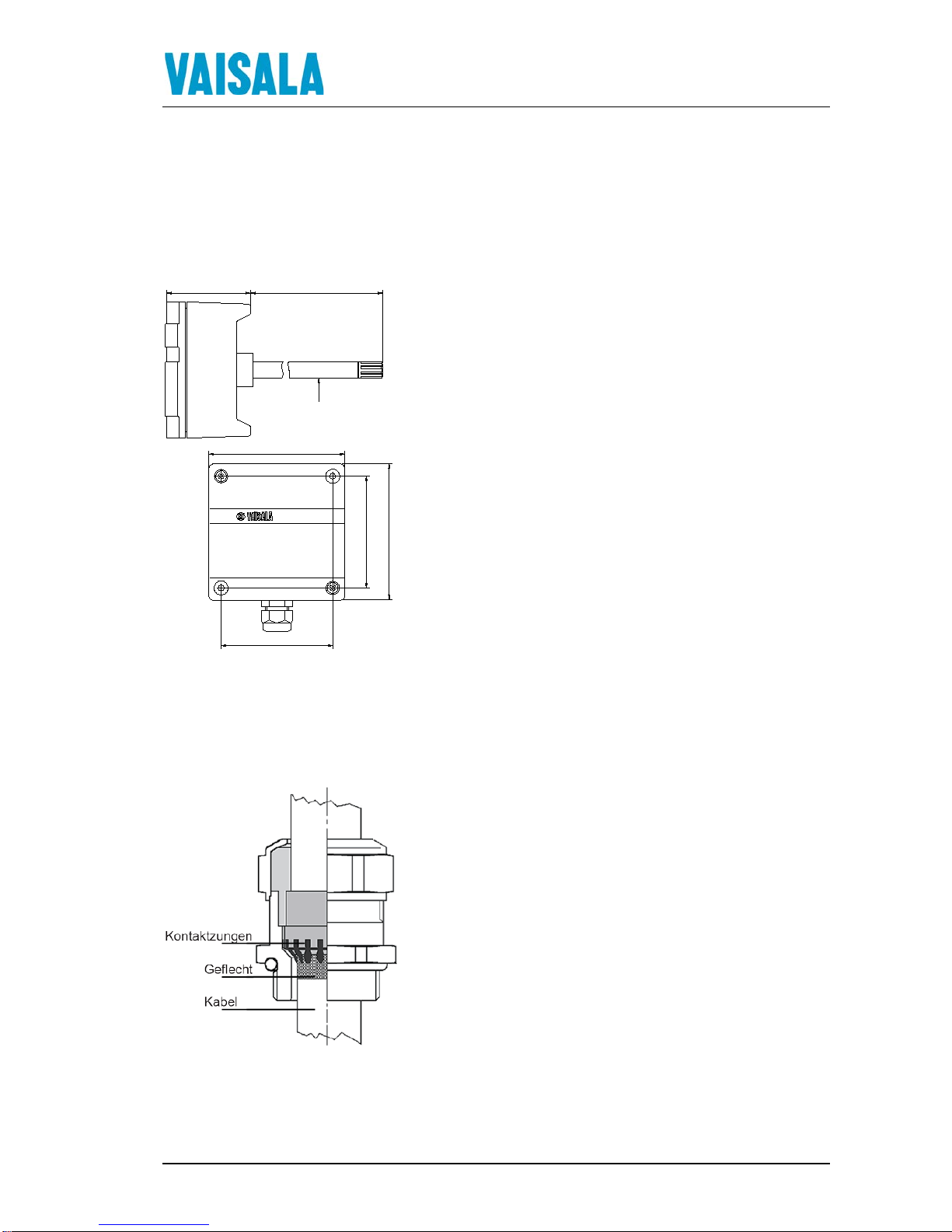

Abbildung 1 Abmessungen des
HMD60U/Y
Die Feuchte- und Temperaturmeßwert-
geber HMD60U/Y sind Transmitter zur
Verschaltung in Zweileitertechnik. Sie
sind vorgesehen für die Installation in
Kanälen und zeichnen sich aufgrund ihres
modularen Aufbaus (Elektronik läßt sich
separat ohne Demontage der gesamten
Transmittereinheit ausbauen) durch hohe
Servicefreundlichkeit aus. Der Trans-
mitter wird mit zwei Schrauben an der
Kanalwand befestigt: Fixieren Sie
zunächst die Bohrvorlage auf dem Kanal
und boren Sie wie vorgezeichnet. Sehen
Sie eine zusätzliche Bohrung für
Referenzmessungen vor. Referenz-
messungen und Ein-Punkt-Kalibrie-
rungen lassen sich sehr bequem mit dem
Handmeßgerät HMI41 und ent-
sprechender Sonde durchführen.
ERDUNG DES ANSCHLUSSKABELS
Abbildung 2 Erdung des Anschluß-
kabels über die Kabelverschraubung
18941HM
Öffnen Sie den Deckel und montieren
Sie die Kabeldurchführung 18941HM.
Erden Sie das Kabel, indem Sie Kontakt
zwischen den Kontaktzungen in der
Durchführung und dem freigelegten
Kabelgeflecht herstellen (siehe
Abbildung 2). Um die Gefahr von
Kurzschlüssen zu minimieren, dürfen Sie
nicht mehr Kabelgeflecht freilegen, als
nötig ist, um einen guten Kontakt
zwischen Kontaktzungen und
Kabelgeflecht herzustellen.

HMD60U/Y Bedienungsanleitung M210276EN-C
6

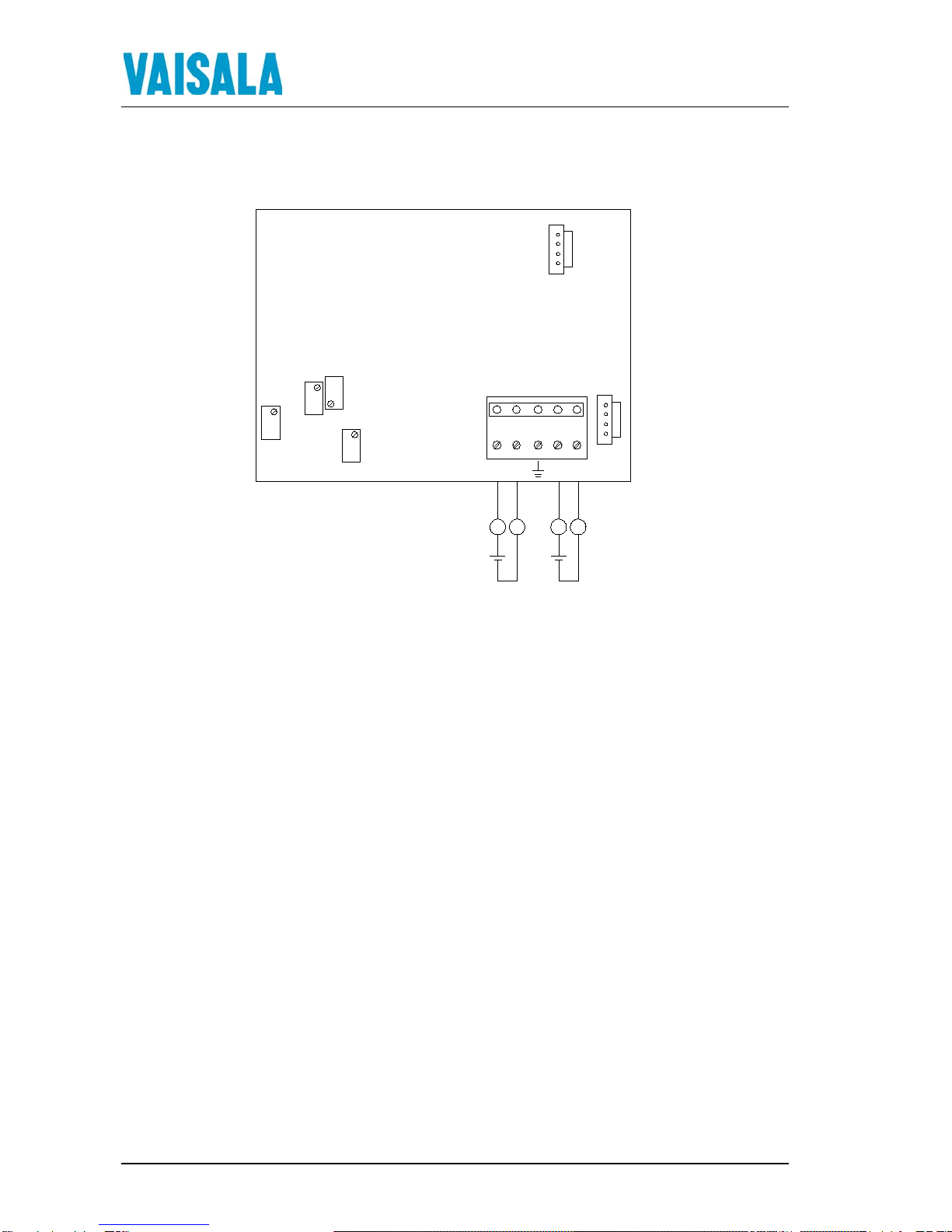

ELEKTRISCHE ANSCHLÜSSE
-RH+T
+RH-T
T GAIN
RH GAIN
RH OFFSET
TOFFSET
T
TEST
1 2 3 4 5
mA
+
TEST
RH
mA
-
mA mA
+-
or or
Abbildung 3: Elektrische Anschlüsse
Das Signalkabel wird an eine steckbare, 5-poligen Schraubklemme
angeschlossen (Abb. 3). Die Buchsen RHtest und Ttest werden nur bei der
Kalibrierung mit dem Feuchtehandmeßgerät/Kalibrator HMI41 zum Anschluß
des Kalibrierkabels benötigt

HMD60U/Y Bedienungsanleitung M210276EN-C
7

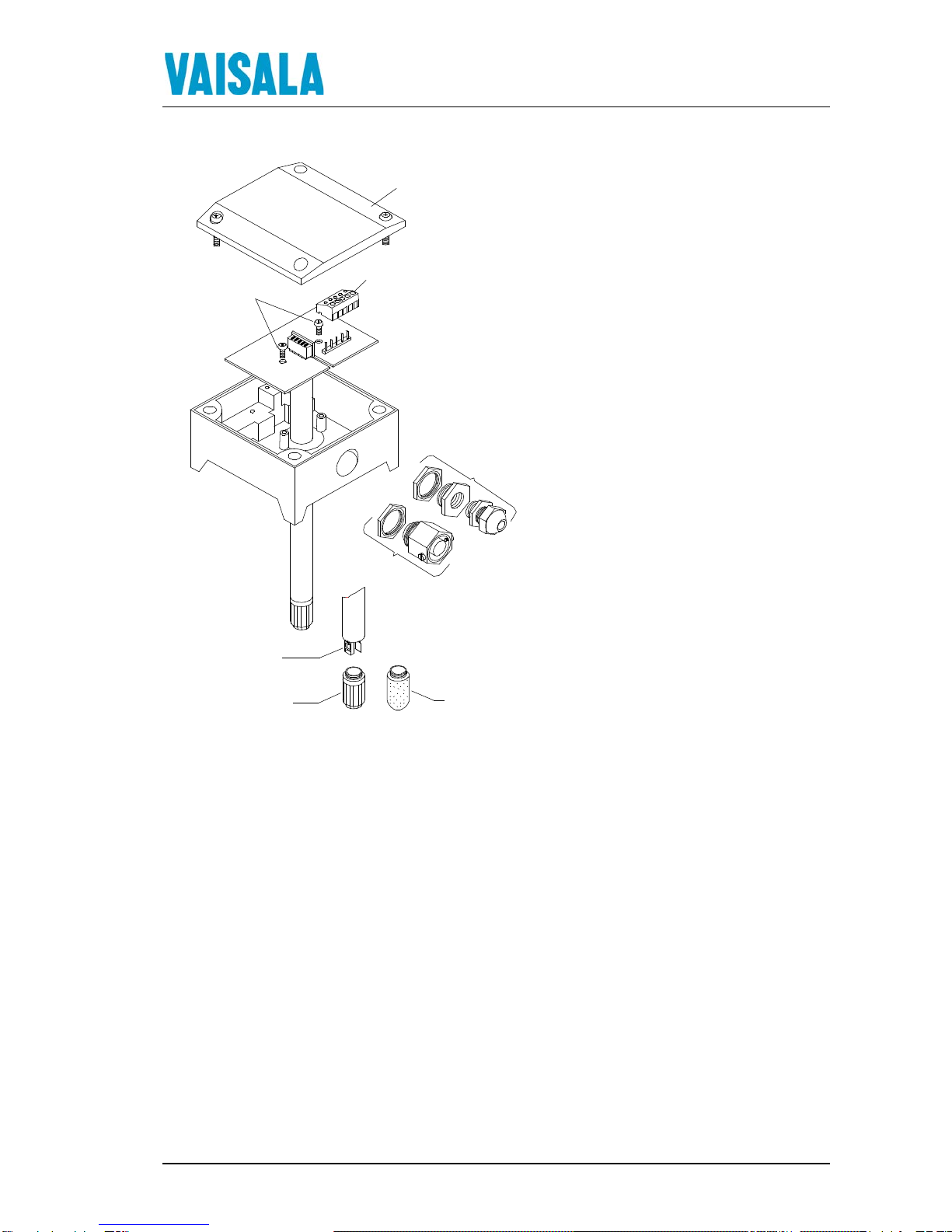

AUFBAUKONZEPT
10528HM
18941HM
KABELVERSCHRAUBUNGEN
DECKEL
SCHRAUBKLEMME
SCHRAUBEN
MEMBRANFILTER
BEST. NR. 17039HM
SENSOR
BEST. NR. 15778HM
EDENSTAHL SINTERFILTER
BEST. NR. HM46670
AUSBAU DER SONDE UND ELEKTRONIK:
1. Öffnen Sie den Gehäusedeckel.
2. Ziehen Sie die Schraubklemme von ihrem Sockel.
3. Lösen Sie die 2 Befestigungsschrauben.
4. Ziehen Sie die Sonde vorsichtig aus dem Gehäuse.
EINBAU DER SONDE UND ELEKTRONIK:
1. Schieben Sie die Sonde in das Gehäuse.
2. Verschrauben Sie die Elektronik.
3. Setzen Sie die Schraubklemme wieder auf die
Stiftleiste.
4. Schließen Sie den Gehäusedeckel.
Abbildung 4: Ausbau der Elektronik; Zubehör; Ersatzteile
KALIBRIERUNG
Die Genauigkeit der Transmitter sollte
wenigstens einmal im Jahr überprüft
werden; die erforderlichen Kalibrier-
intervalle hängen im wesentlichen von
der Einsatzumgebung sowie der
geforderten Meßgenauigkeit ab. Die Ein-
Punkt-Kalibrierung der Geräte kann
sehre bequem mit dem HMI41 und einer
geeigneten Sonde durchgeführt werden.
Der Abgleich geschiecht über die
Trimmpotentiometer auf der Haupt-
platine. Für Kalibrierung über Salz-
lösungen ist Empfehlenswert die
Verwendung der Salze LiCl (11 %rF)
und NaCl (75 %rF).
AUSTAUSCH DES HUMICAP®UND
DES FILTERS
Schrauben Sie den Schutzfilter ab,
entfernen Sie den beschädigten
Feuchtesensor aus der Steckfassung und
setzen Sie einen neuen Sensor ein. Nach
dem Sensortausch ist eine Zwei-Punkt-
Feuchtekalibrierung erforderlich.
Schrauben Sie den Filter wieder auf.
Sie verlängern die Lebensdauer der
Sensoren, wenn Sie verschmutze Filter
ersetzen. Wir empfehlen keine Reinigung
der Filter.

HMD60U/Y Bedienungsanleitung M210276EN-C
8
TECHNISCHE DATEN

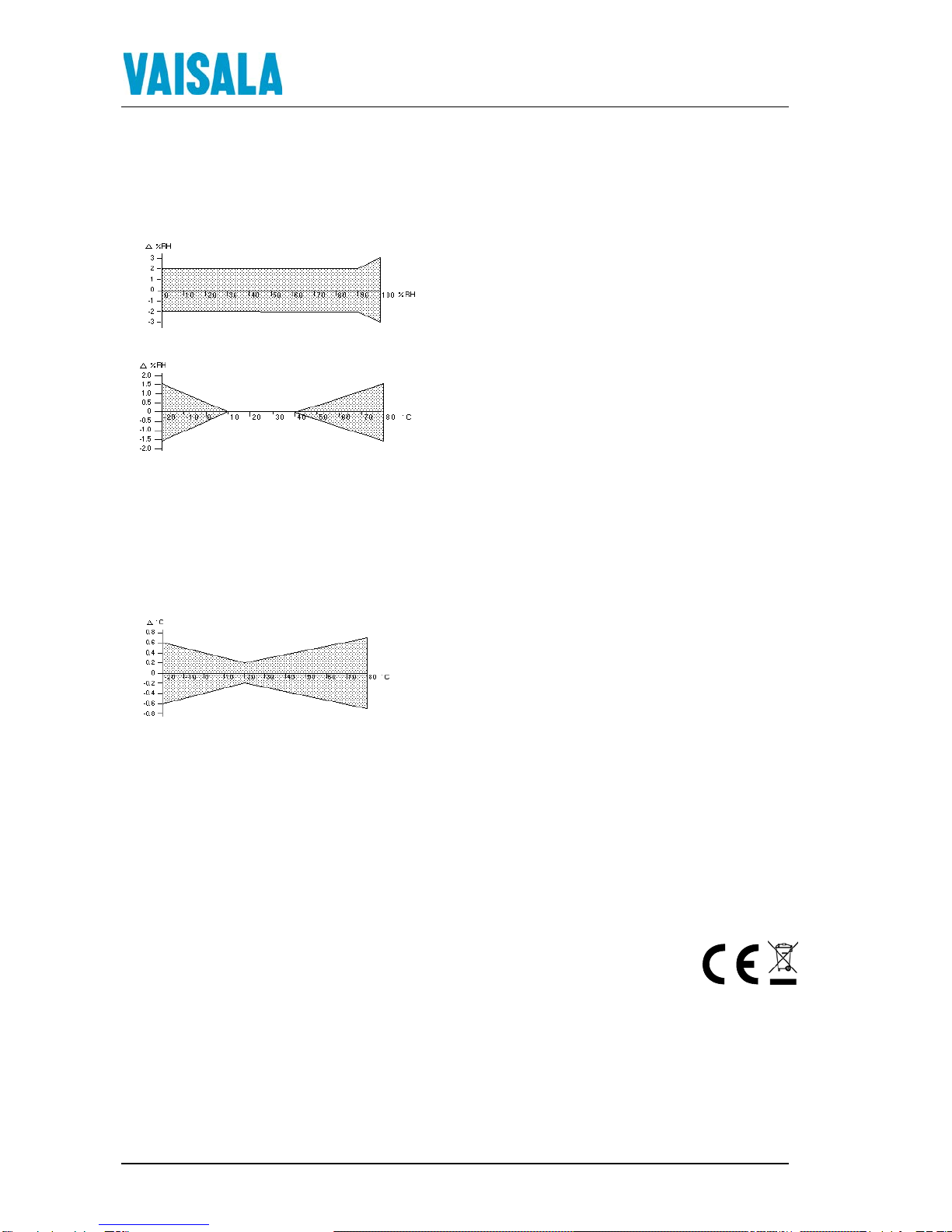

Relative Feuchte
Meßbereich 0...100 %rF
Genauigkeit bei +20 °C:
Temperaturabhängigkeit:
Feuchtesensor INTERCAP 15778HM
Ansprechzeit (90%)
bei 20 °C in ruhender Luft 15 s mit Membranfilter
Temperatur (nur Y Version)
Meßbereich -20...+80 °C
Genauigkeit:
Linearität < 0.1 °C
Temperatursensor Pt1000 IEC 751 Kl. B
Allgemeines
Versorgungsspannung 10...35 VDC (RL= 0Ω)
20...35 VDC (RL=500Ω)
Ausgangssignal 4...20 mA
Betriebstemperaturbereich:
Elektronik -5...+55 °C
Sonde -40...+80 °C
Lagertemperaturbereich -40...+80 °C
Gehäuse:
Sonde Edelstahl
Elektronik Aluminium-Druckguß
Kabelverschraubung: PG9 für 7...10 mm
Kabeldurchmesser
(Gehäuseschutzart IP65/
NEMA 4),
Best.Nr. 18941HM
oder Sondeausführung für
armierte Erdkabel
Best.Nr. 10528HM
Sensorschutz:
Standard Membranfilter
(Best.Nr. 17039HM)
Option Edelstahl-Sinterfilter
(Best.Nr. HM46670)
Elektrische Anschlüsse Schraubklemmen für
0.5...1.5 mm2 Kabel-
durchmesser
Elektromagnetische Verträglichkeit
Die Tests zur Störaussendung und Störfestigkeit
wurden entsprechend den Normen EN50081-1 und
EN50082-1 durchgeführt.
Störaussendung:
Prüfung Norme Performance
Gestrahlte
Störgrößen EN55022 Klasse B
Störfestigkeit:
Prüfung Norme Performance
Entladung
statischer
Elektrizität IEC 801-2:1991 Krit. B
Schnelle transiente
elektr. Störgrößen IEC 801-4:1988 Krit. B
Hochfrequente
elektromagn. Felder IEC 801-3:1984 Krit. A
*Elektromagn. Felder
digitaler Funktelefone ENV50204:1995 Krit. A
(*zusätzlicher Test)
GARANTIE
Vaisala gewährt eine Garantie auf Material und
Verarbeitung dieses Produktes bei Betrieb unter
üblichen Bedingungen von einem (1) Jahr ab dem
Datum des Lieferscheines. Außergewöhnliche
Betriebsbedingungen sowie Beschädigungen durch
unsachgemäßen Gebrauch lassen die Gewährleistung
erlöschen.
Vaisala Oyj
Vanha Nurmijärventie 21,
FI-01670 Vantaa, Finland

HMD60U/Y Mode d'emploi M210276EN-C
9
TRANSMETTEUR HUMIDITE HMD60U
TRANSMETTEUR HUMIDITE ET TEMPERATURE HMD60Y
MONTAGE
Ø 12
(0.47)
250 (9.84)
62 (2.44)
100 (3.94)
100 (3.94)
Mounting hole 82 (3.23)>>>
Mounting hole 82 (3.23)>>>
Schéma 1 Dimensions de la HMD60U/Y
Les transmetteurs HMD60U/Y d'humidité
et température fonctionnent en technique
2 fils. Ils s'installent dans des
canalisations et leurs électroniques
peuvent être débranchées sans
déconnecter l'installation. Le montage du
transmetteur s'effectue avec 2 vis. Pour
cela placez le gabarit de perçage sur la
surface de la canalisation et percez les
trous comme indiqué. N'oubliez pas de
percer un trou supplémentaire pour la
calibration. Une calibration du
transmetteur peut être effectuée aisément
sur le site grâce à l'indicateur portable
HMI41 équipé de la sonde appropriée et
le câble de calibration (en option).
BLINDAGE
Schéma 2 Blindage du câble de signal
avec le presse étoupe 18941HM
Ouvrez le couvercle et installez
l'ensemble de presse-étoupe 18941HM.
Reliez le câble à la terre en connectant
les languettes de contact à l'intérieur du
presse-étoupe à une longueur de tresse de
câble exposée comme indiqué dans la
Figure 2. Pour réduire les risques de
court-circuit, n'exposez pas plus de tresse
de câble que nécessaire pour connecter la
tresse aux languettes de contact.

HMD60U/Y Mode d'emploi M210276EN-C
10
CONNEXIONS ELECTRIQUES
-RH+T
+RH-T
T GAIN
RH GAIN
RH OFFSET
TOFFSET
T
TEST
1 2 3 4 5
mA
+
TEST
RH
mA
-
mA mA
+-
or or
Schéma 3: Connexions électriques
Les câbles de signaux sont connectés à un bornier à vis 5 pôles. Branchez
suivant le schéma 3 ci-dessus. Les connecteurs RH et T test sont utilisés avec
l'indicateur HMI41 équipé de la sonde appropriée et du câble de calibration en
option.

HMD60U/Y Mode d'emploi M210276EN-C
11
ELECTRONIQUES
10528HM
18941HM
PRESSE-ETOUPE
COUVERCLE
BORNIER
VIS
FILTRE MEMBRANE
RÉF.17039HM
CAPTEUR
RÉF. 15778HM FILTRE INOX FRITTE
RÉF. HM46670
POUR DEMONTER LATETE DU CAPTEUR:
1. Retirer le couvercle.
2. Débrancher le bornier.
3. Dévisser les 2 vis.
4. Déconnecter soigneusement.
POUR REMONTER LATETE DU CAPTEUR:
1. Glisser la tête du capteur.
2. Serrer les vis.
3. Brancher le bornier.
4. Remettre le couvercle.
Schéma 4: Electroniques (pouvant se déconnecter), accessoires et pièces détachées
CALIBRATION HR EN UN POINT
Il est recommandé de vérifier la
précision une fois par an; cette fréquence
dépend des conditions de fonctionnement
et de la précision de la mesure requise.
Pour vérifier la calibration du
transmetteur, utilisez l'indicateur
portable HMI41 avec la sonde appropriée
et le câble de calibration. Si un ajustage
est nécessaire, utilisez le potentiomètre
offset de l'humidité. Si vous préférez
calibrer les transmetteurs HMD60U/Y
acev des solutions salines saturées,
utilisez les solutions LiCl (11 %HR) et
NaCl (75 %HR).
REMPLACEMENT DU CAPTEUR
HUMICAP®ET DU FILTRE
Enlevez le capteur endommagé et insérez
le nouveau. Recalibrez le transmetteur.
Remplacez le filtre sale pour garantir un
temps de réponse rapide du capteur et
prolonger au maximum sa durée de vie.
N'essayez pas de nettoyer le filtre.

HMD60U/Y Mode d'emploi M210276EN-C
12
FICHE TECHNIQUE
Humidité relative
Gamme de mesure 0...100 %HR
Précision à +20 °C:
Dépendance à la température:
Capteur INTERCAP 15778HM
Temps de réponse (90%)
à 20 °C 15 s avec un filtre
membrane
Température (modèle Y uniquement)
Gamme de mesure -20...+80 °C
Précision:
Linéarité meilleur que 0.1 °C
Capteur Pt1000 IEC 751 classe B
Généralités
Tension d'alimentation 10...35 VDC (RL= 0Ω)
20...35 VDC (RL=500Ω)
Signal de sortie 4...20 mA
Gamme de fonctionnement en température:
des électroniques -5...+55 °C
du capteur -40...+80 °C
Gamme de température de
stockage -40...+80 °C
Matériau:
du capteur inox
du boîtier de l'éléctronique aluminium
Passage du câble:
presse-étoupe câble de 7...10 mm
(PG9) (protection IP65/
NEMA 4),
réf. 18941HM
ou réf. 10528HM
Protection du capteur:
standard filtre membrane
(réf. 17039HM)
option filtre inox fritté
(réf. HM46670)
Connexion bornier à vis
0.5...1.5 mm2
Compatibilité électromagnetique
Les tests d'émission et d'immunité ont été effectués
selon les normes EN50081-1 et EN50082-1.
Emissions:
Test Selon Performance
Interférence
émise EN55022 classe B
Immunité:
Test Selon Performance
Décharge
électrostatique IEC 801-2:1991 critère B
Transition
électrique IEC 801-4:1988 critère B
Emission RF IEC 801-3:1984 critère A
*immunité GSM ENV50204:1995 critère A
(*test supplémentaire)
Ce matériel est conforme à la directive CE.
GARANTIE
Vaisala garantit le matériel et la main d'oeuvre de ce
produit dans les conditions normales d'utilisation pour
un (1) an à partir de la date de livraison. Les
dommages dus à des conditions de fonctionnement
exceptionnelles ou à une mauvaise manipulation ou à
une application inappropriée annule la garantie.
Vaisala Oyj
Vanha Nurmijärventie 21,
FI-01670 Vantaa, Finland

HMD60U/Y. Руководство по эксплуатации M210276EN-C
13
ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ HMD60U
ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ И ТЕМПЕРАТУРЫ HMD60Y
УСТАНОВКА
100 (3,94)
100 (3,94)
Монтажное отверстие 82 (3,23)
Монтажное отверстие 82 (3,23)
250 (9,84)62 (2,44)
Ø 12
(0,47)
Измерители влажности и температуры
HMD60U/Y представляют собой двух-
проводные измерители, устанавливаемые
в воздуховодах. Электронные компонен-
ты измерителя можно отсоединить без
демонтажа установки.
Устройство закрепляется с помощью двух
винтов. Наложите шаблон для сверления
на поверхность воздуховода и просвер-
лите отверстия, как показано на рисунке.
Также необходимо просверлить еще одно
отверстие для калибровки. Калибровку
можно выполнить на месте установки
с помощью портативных индикаторов
HMI41 или HM70, оснащенных подхо-
дящим датчиком и дополнительным
калибровочным кабелем.
Рисунок 1. Размеры измерителя HMD60U/Y
ЗАЗЕМЛЕНИЕ
Рисунок 2. Заземление сигнального
кабеля спомощью втулки 18941HM
Необходимо открыть крышку и
установить комплект кабельной
втулки 18941HM. Выполнить
заземление кабеля согласно рисунку 2
путем обжатия контактных язычков
внутри втулки вокруг зачищенной
кабельной оплетки. Во избежание
короткого замыкания не зачищать
кабель больше, чем требуется для
надежного контакта оплетки и
язычков.

HMD60U/Y. Руководство по эксплуатации M210276EN-C
14

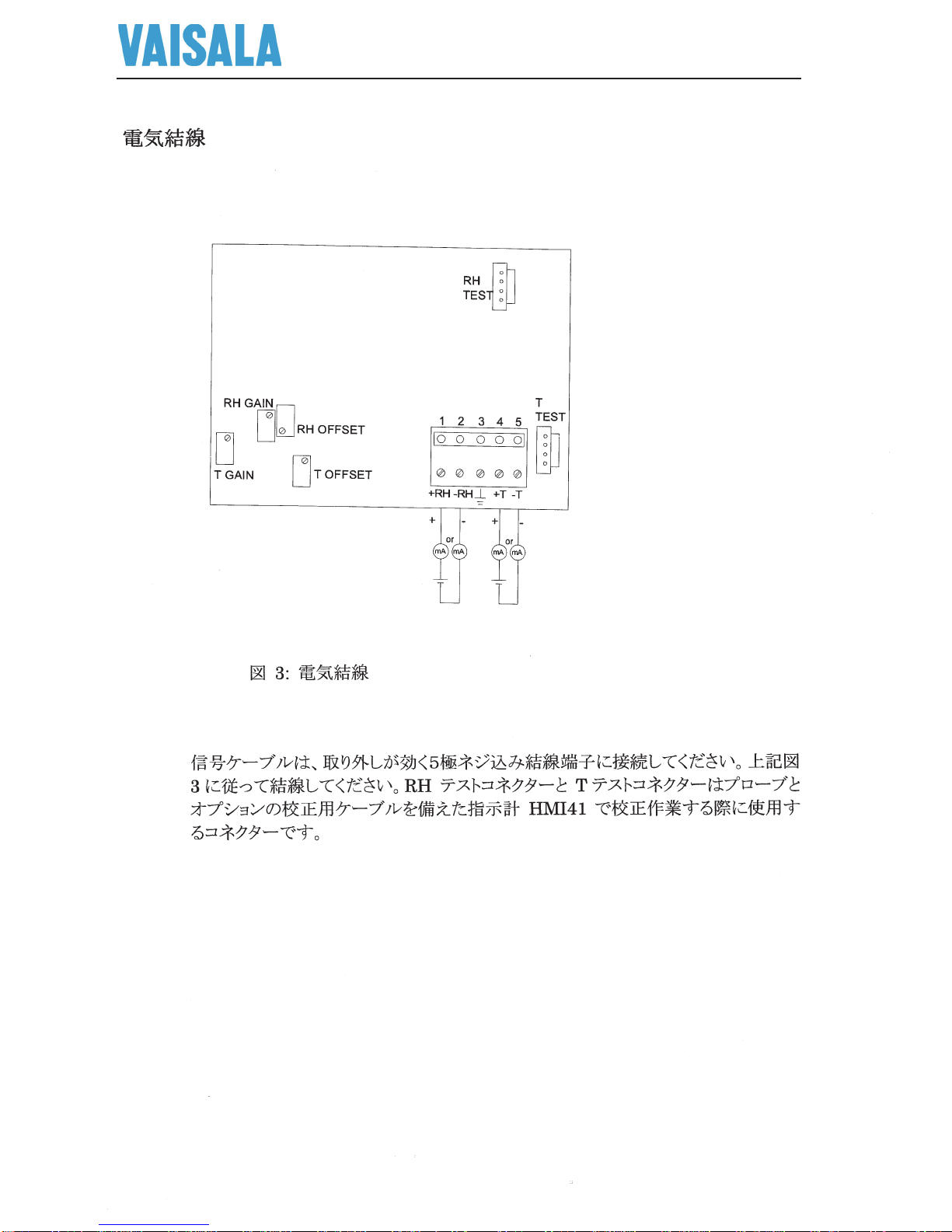

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
1 2 3 4 5
мА
+
мА
-
мА мА
+-
или или
УСИЛЕНИЕ
RH
УСИЛЕНИЕ T
СМЕЩЕНИЕ RH
СМЕЩЕНИЕ T
-RH+RH
ПРОВЕРКА
RH
+T -T
ПРОВЕРКА
T
Сигнальные кабели подключаются к съемному 5-контактному винтовому зажиму.
Выполните подключения, как показано выше на рис. 3а. Испытательные разъемы
RH (относительная влажность) и T (температура) используются с индикатором
HMI41 или HM70, оснащенным подходящим датчиком и дополнительным
калибровочным кабелем.
На рис. 3б показан альтернативный способ подключения.
Температура
++
------------
+
------------ ------------
RH
-RH +T+RH -T
1 2 3 4 5
УСИЛЕНИЕ
RH
УСИЛЕНИЕ T
СМЕЩЕНИЕ RH
СМЕЩЕНИЕ T
ПРОВЕРКА
RH
ПРОВЕРКА
T
Источник питания
10—35 В
пост. тока
Диаграммный
самописец,
амперметр или
контроллер
Диаграммный
самописец,
амперметр или
контроллер
Рисунок 3а. Электрические
соединения
Рисунок 3б. Электрические
соединения

HMD60U/Y. Руководство по эксплуатации M210276EN-C
15

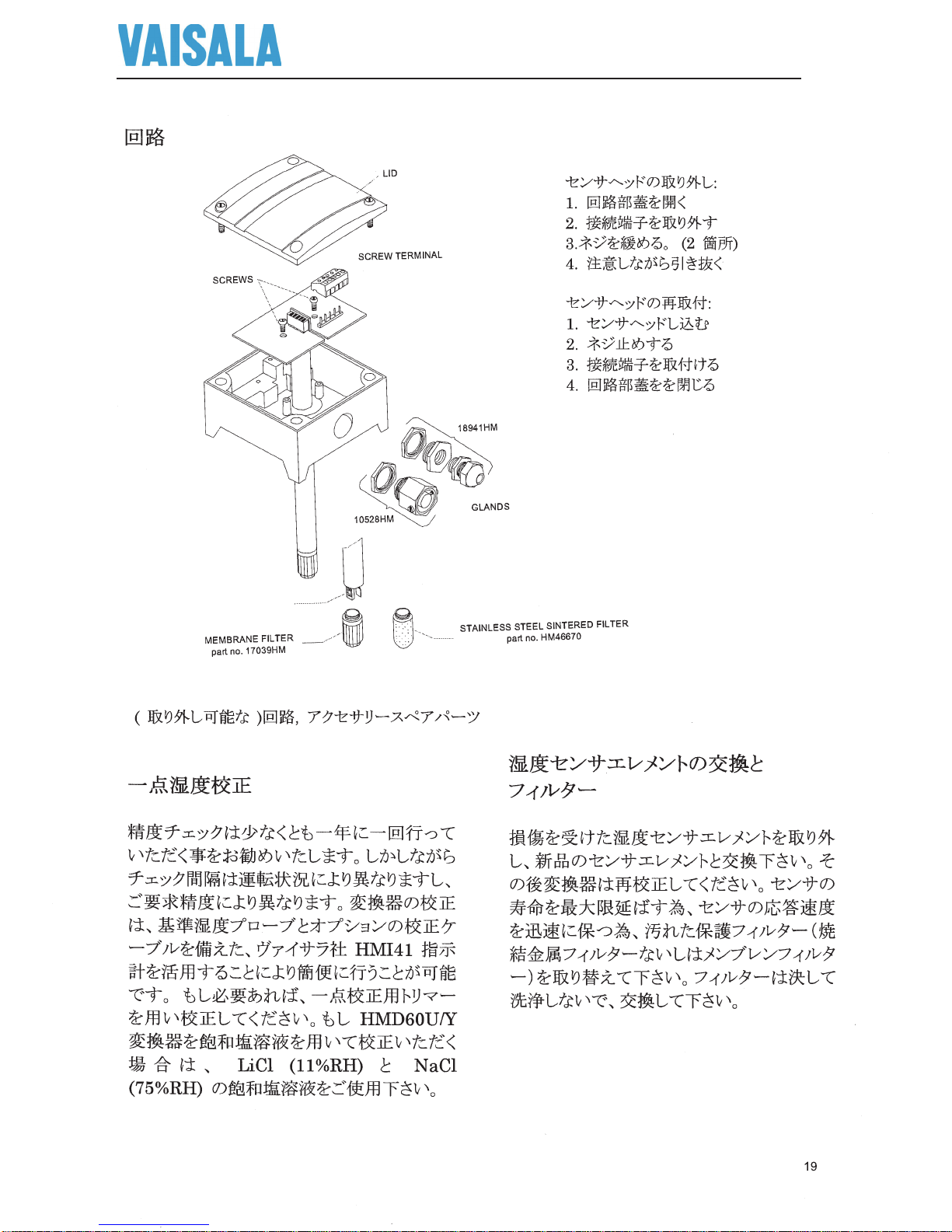

БЛОК ЭЛЕКТРОНИКИ
10528HM
18941HM
Кабельные вводы
Крышка
Винтовой зажим
Винты
СНЯТИЕ ГОЛОВКИ ДАТЧИКА
1. Откройте крышку.
2. Отсоедините винтовой зажим.
3. Открутите винты (2 шт.).
4. Аккуратно вытащите головку датчика.
УСТАНОВКА ГОЛОВКИ ДАТЧИКА
1. Вставьте головку датчика на место.
2. Затяните винты.
3. Присоедините винтовой зажим.
4. Закройте крышку.
Запасной датчик,
№ по каталогу
15778HM Спеченный фильтр
из нержавеющей стали,
№ по каталогу HM46670
Мембранный фильтр,
№ по каталогу
17039HM
Рисунок 4. Блок электроники (съемный), аксессуары, запасные части
КАЛИБРОВКА ОТНОСИТЕЛЬНОЙ
ВЛАЖНОСТИ ПО ОДНОЙ ТОЧКЕ
Рекомендуется проверять точность
измерений не реже одного раза в год;
интервал определяется в зависимости
от условий эксплуатации и требуемой
точности измерений. Калибровку
измерителя можно легко проверить с
помощью портативного индикатора
HMI41 или HM70, оснащенного
подходящим датчиком и
дополнительным калибро-вочным
кабелем. Если требуется
корректировка, используйте
потенциометр для калибровки по
одной точке. Если предпочтительнее
калибровка измерителей HMD60U/Y
по насыщенным соляным растворам,
используйте растворы LiCl (11 % RH) и
NaCl (75 % RH).
ЗАМЕНА ДАТЧИКА HUMICAP И
ФИЛЬТРА
Извлеките поврежденный датчик и
вставьте новый. Выполните повторную
калибровку измерителя. Замените
засоренный фильтр (мембранный или
спеченный), чтобы обеспечить
максимальный срок службы и
быстрый отклик датчика. Не
пытайтесь очищать фильтр.

HMD60U/Y. Руководство по эксплуатации M210276EN-C
16
ТЕХНИЧЕСКИЕ ДАННЫЕ
Относительная влажность
Диапазон измерений 0—100 % RH
Выходной сигнал
Точность При +20 °C
Температурная зависимость
Датчик влажности
INTERCAP 15778HM
Время отклика (90 %) при
20 °C в неподвижном
воздухе
15 сек. с мембранным
фильтром
Температура (только модель Y)
Диапазон измерений От -20 до +80 °C
Точность
Линейность Выше 0,1 °C
Датчик температуры Pt 100 IEC 751 1/3, класс B
Общие характеристики
Напряжение питания
10—35 В пост. тока (RL = 0 Ω)
20—35 В пост. тока (RL = 500 Ω)
Выходной сигнал
4—20 мА
Диапазон рабочих
температур:
блок электроники
От -5 до +55 °C
головка датчика
От -40 до +80 °C
Диапазон
температур хранения
От -40 до +80 °C
Корпус:
головка датчика
Нержавеющая сталь
корпус блока
электроники
Литой алюминий
Ввод кабеля:
втулка
Для кабеля 7—10 мм (PG9)
защита IP65 (NEMA 4),
№ по каталогу 18941HM
или армированные
кабельные вводы
№ по каталогу 10528HM
Защита датчика:
стандартная
Мембранный фильтр
(№ по каталогу
DRW010525)
дополнительно
Спеченный фильтр
из нержавеющей стали
(№ по каталогу HM46670)
Соединения
Винтовые зажимы
0,5—1,5 кв. мм
Электромагнитная совместимость
Все испытания на электромагнитную совместимость
были проведены в соответствии со стандартом
EN 61326-1:1997 + поправки 1:1998 «Электрическое
оборудование для измерения, контроля и лабора-
торного использования — требования ЭМС
(легкая промышленность)».
Излучение
Испытание
Настройка в соответствии с
Радиационные
помехи
CISPR16
Класс B
Устойчивость
Испытание
Настройка в соответствии с
Электростатические
разряды
EN/IEC 61000-4-2
Резкие перепады
напряжения
EN/IEC 61000-4-4
Поля
высокочастотного
излучения
EN/IEC 61000-4-3
* Невосприимчи-
вость к излучениям
GSM
ENV50204:1995
Критерии A
(* Дополнитель-
ноеиспытание.)
ГАРАНТИЯ
Компания Vaisala предоставляет гарантию на материалы
и качество изготовления данного прибора в течение
одного года с момента поставки при работе
в нормальных условиях эксплуатации. Нестандартные
условия эксплуатации, а также повреждение прибора в
результате небрежного обращения или неправильного
использования приводят к аннулированию гарантии.
Vaisala Oyj
Vanha Nurmijärventie 21,
FI-01670 Vantaa, Финляндия
2,0
1,5
1,0
0,5
0
-
0,5
-
1,0
-
1,5
-2,0
0,8
0,6
0,4
0,2
0
-
0,2
-
0,4
-
0,6
-0,8

HMD60U/Y 取扱説明書 M210276EN-C
蓋を開け、ケーブルブッシングセット
18941HM を取り付けます。図 2
に示すとおり、ブッシング内の接点突起
をケーブル編組の露出部分に接続して接
地します。
短絡が発生するリスクを最小限に抑える
ために、編組を接点突起に接続するため
に必要となる長さ以上にケーブル編組を
露出させないでください。
17

HMD60U/Y 取扱説明書
M210276EN-C


HMD60U/Y 取扱説明書
M210276EN-C
Spare part sensor
part no. 15778HM

HMD60U/Y 取扱説明書 M210276EN-C

INTERCAP 15778HM
