Valor G3.5 Series User manual

1
Note: This kit must be installed or serviced
by a qualified installer, service agency
or gas supplier. These instructions are
to be used in conjunction with the main
installation instructions for the above
listed models.
Overview
The 720SWK-M2 Sidewall Co-Linear Terminal Kit allow
approved Valor units listed above only to be vented us-
ing approved 3-inch flexible vent liners to penetrate an
existing masonry solid-fuel burning fireplace and con-
nect to 720SWK-M2 horizontal termination rather than a
vertical termination at the top of the chimney.
Use of this kit requires the vent collar slider plate to be
replaced with a vent slider plate having no restrictor
(4002287), supplied with this kit except where more
than 10’-0” vertical vent run.
Kit Contents
• Sidewall terminal
• Vent slider plate with NO restrictor 4002287
4008049-01
© 2020, Miles Industries Ltd. All rights reserved.
720SWK-M2 Sidewall Co-Linear Terminal Kit
Use with Valor models 700M and 780M Fireplaces ONLY
INSTALLATION INSTRUCTIONS
G3.5/G4
WARNING
If these instructions are not followed
exactlly, a fire or explosion may result
causing property damage, personal
injury or loss of life.
Please leave this manual with the homeowner.
Sidewall terminal
Front
Vent slider plate with NO
restrictor 4002287
Rear
12”
12”
8-1/2”
3”
intake
3”
exhaust
Kit content

2

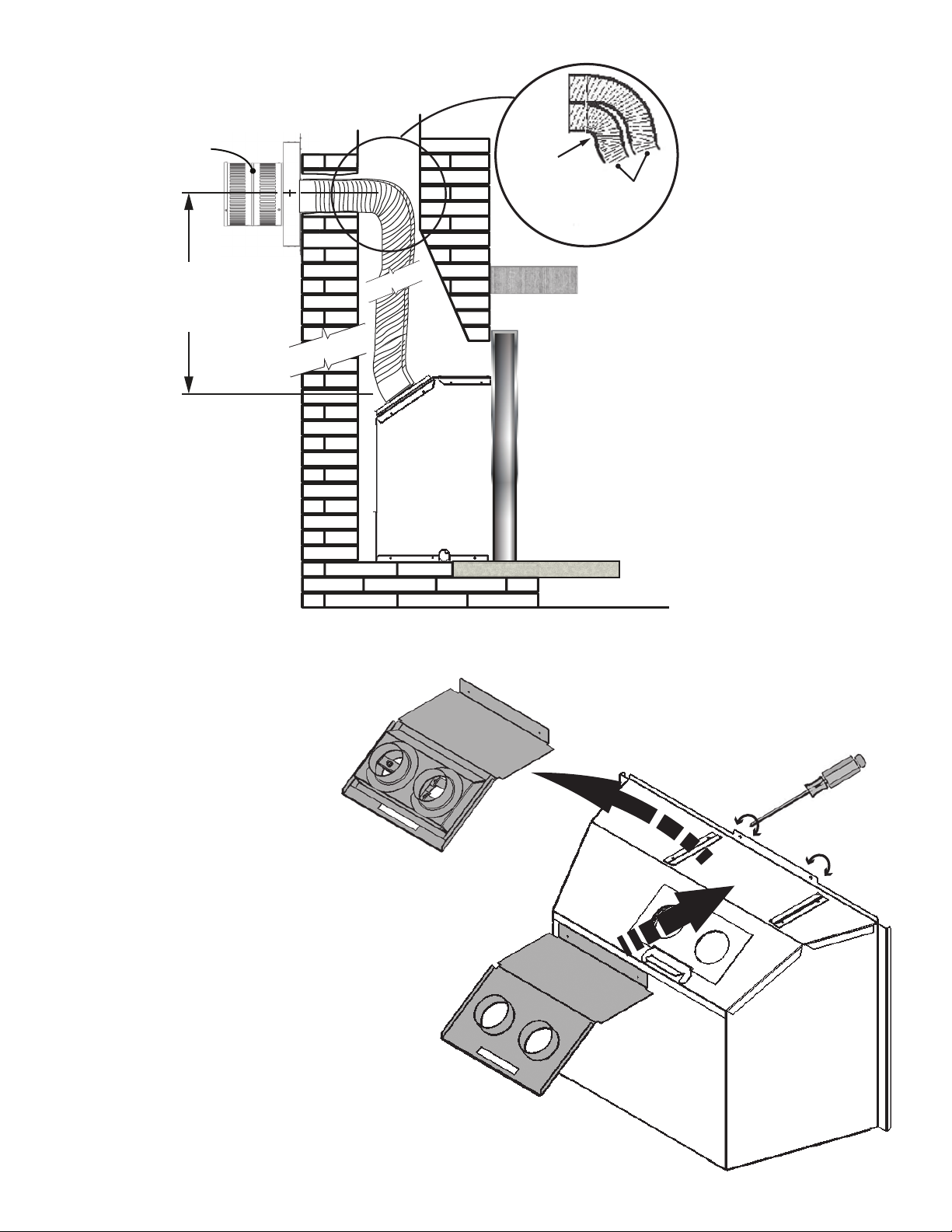

Min. 3’-0”
*Max. 10’-0”
720SWK
Terminal
3”Liners
3” min.
Bend
Radius
700M & 780M fireplaces
700MN/MP & 780MN/MP
MODELS
This procedure must be done before
installing the appliance into the
masonry cavity.
The 700MN/MP and 780MN/MP
appliances are supplied with the
AutoFire vent collar slider plate
having an integral restrictor built-in.
When using the 720SWK-M2 Sidewall
Kit, the vent collar slider plate must
be replaced with one having no
restrictor (see instructions below).
1. Remove the existing vent slider
plate having built-in restrictor.
2. Replace with a vent slider plate
having no restrictor supplied in
this kit.
Vent plate with restrictor
Vent plate without restrictor
(no. 4002287) supplied
Min. 5’-0” for
Natural Gas units
Min. 7’-0” for
Propane Gas units

3
Apply warning plate supplied with replace
to inside of existing masonry replace
Prepare existing masonry fireplace
A few points must be considered before inserting the
gas fireplace into an existing fireplace cavity. Verify
the structural integrity of the existing fireplace before
installing the gas insert and liners. Components that are
bolted or screwed on such as dampers or baffles may
be removed to accommodate the installation of the gas
fireplace. Check with local authorities if in doubt.
Clean Fireplace and Chimney
Have the chimney swept and the fireplace cavity
including ash dumps and clean-outs cleaned before
installing the gas fireplace and vent liners. Any creosote
or soot residue remaining in the fireplace cavity chimney
or clean-out may cause odors or stains once the gas
fireplace is installed. Consult with chimney sweep for
information on how best to clean.
Existing Dampers
Dampers in masonry fireplaces must be fixed open and
may remain in place.
Gas Line Routing
Plan the routing of the gas line before proceeding.
See Dimensions section of the heater installation
manual for detailed location of gas inlet. Also, take into
consideration whether or not a fan or shut-off valve will
interfere when planning routing of the gas line.
Existing Glass Doors and Wire Screens
Existing glass doors must be permanently removed
prior to installing the gas fireplace.
Combustible Mantels
Combustible mantel clearances must conform to those
required for the original solid-fuel fireplace into which
the gas fireplace is being installed.
Attach Warning Conversion Plate to Existing
Fireplace (label supplied loose with heater)
Attach the “This fireplace has been converted...” label to
the existing fireplace using screws or other mechanical
means and store any removed parts in back of the
existing fireplace for future use.

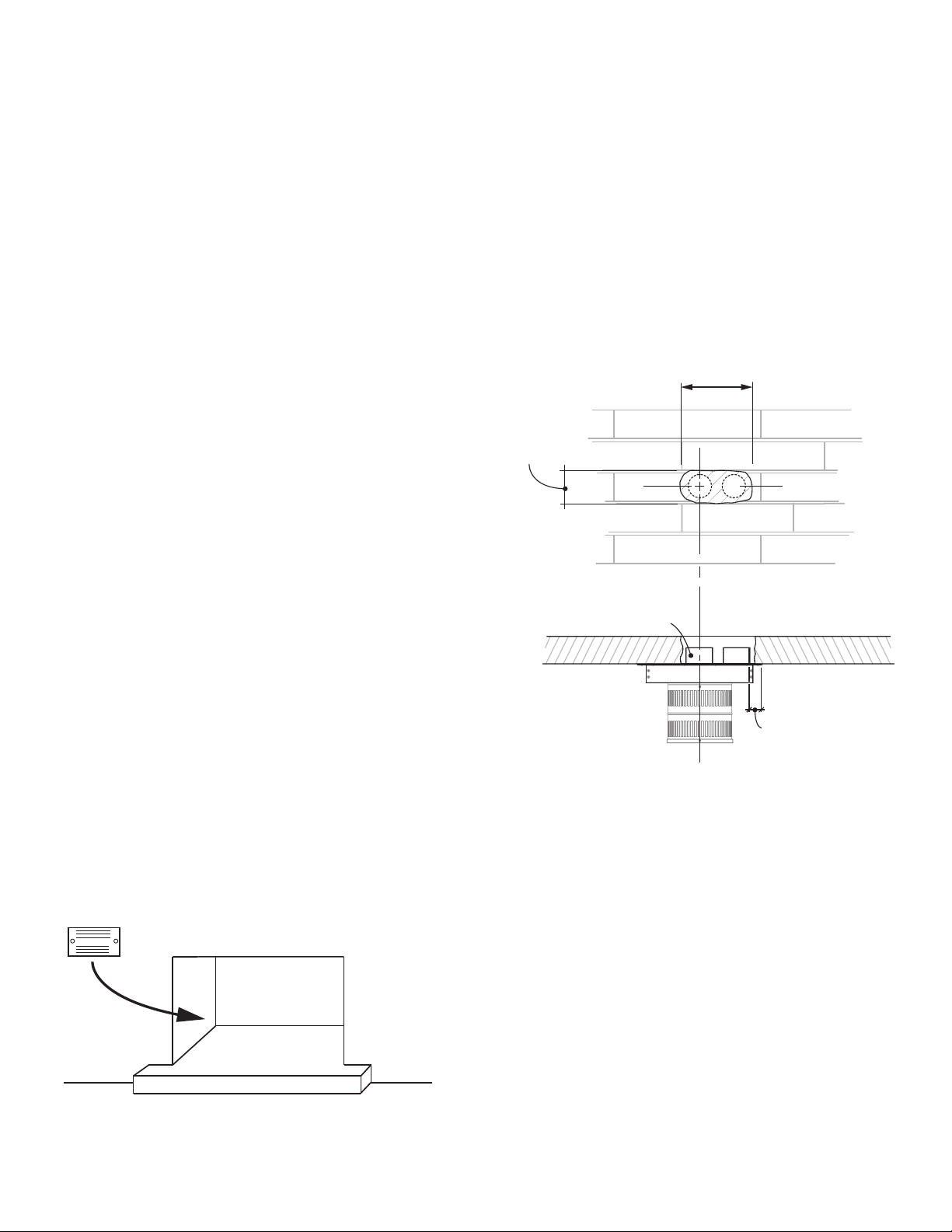

Exterior view
Note: Limited
overlap of 1-1/2”
between collar and
mounting ange
Exhaust
Approx 3-1/2”
Approx 7-1/2”
Top view
Install terminal
Considerations
• Intake and exhaust liners must correspond between
heater and sidewall termination.
• Ensure liners do not sag and are not crimped when
installing.
• Do not bend liners less than 3” radius.
1. Carefully drill or chisel a hole at the appropriate
height into the outside wall of the fireplace using the
diagram shown below as a guide.
Alternately, a standard cast iron chimney clean-out
frame may be used to frame the hole and the cover
or door stored in the fireplace cavity for future.
2. Rough-in approved 3-inch aluminum flex liners
through the existing fireplace damper and leave
enough protruding through the hole in the exterior
masonry to connect terminal.
3. Connect the liners to the sidewall terminal using
minimum 3 sheet metal screws per liner. Note which
liner is the exhaust.
4. Fasten the sidewall terminal to the masonry chimney
using screws and anchors (not supplied). Note the
asymmetrical overlap of the hole for the liners
when mounting the terminal. Seal the flanges of the
terminal to the masonry using silicone sealant.
5. Carefully pull any excess liner down within the
existing fireplace cavity ensuring the liners do not sag
and are not crimped or torn.

4

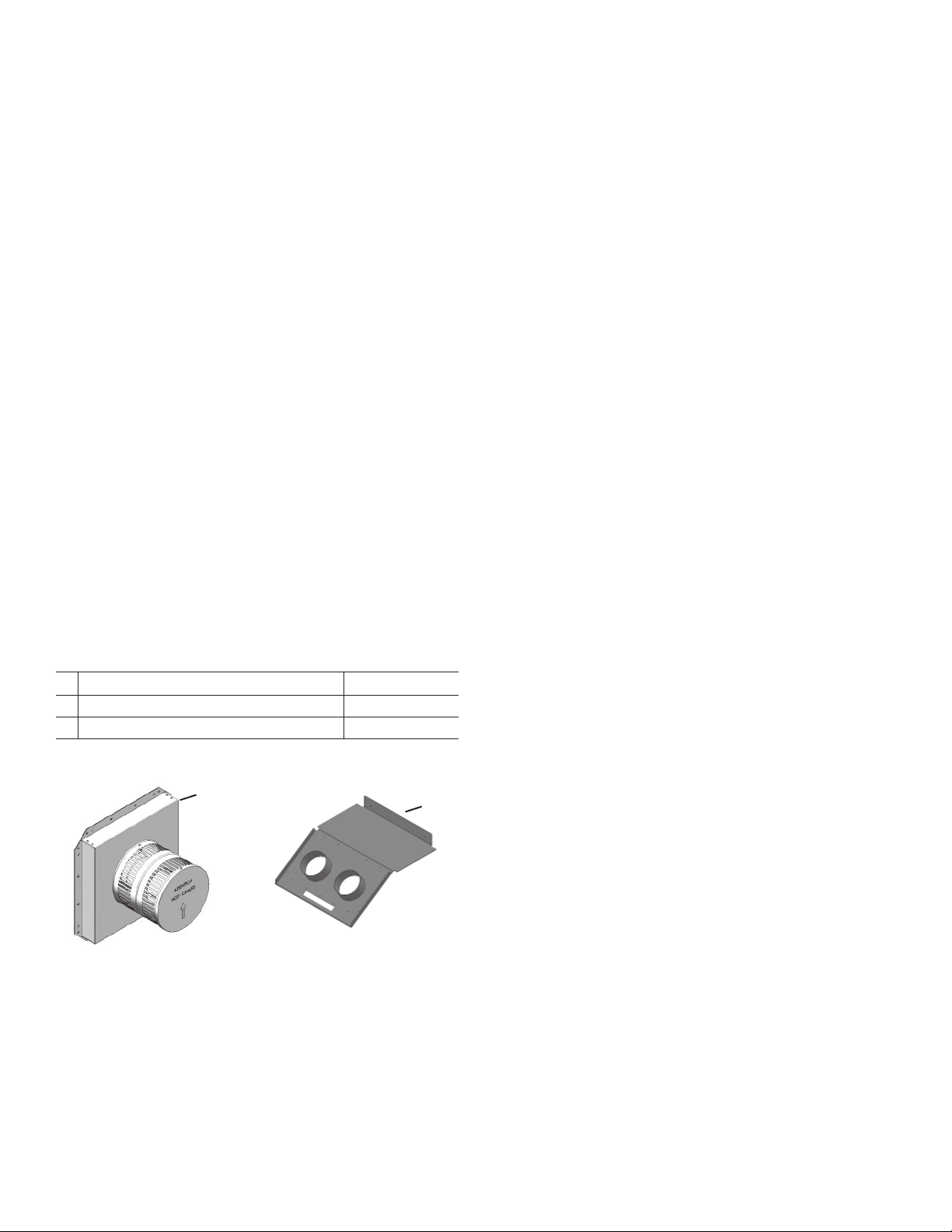

Description Part Numbers
1 Sidewall termination 4004410
2 Vent slider assembly 4002287
12
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
6. Connect the liners to the collars on fireplace using 3
screws per liner or gear clamps. Ensure the exhaust
liner is connected to the exhaust collar.
7. Continue with the fireplace installation according to
the manual provided with the fireplace.

5
Note : Cette trousse doit être installée et
entretenue par un installateur qualifié,
une agence de service certifiée ou un
fournisseur de gaz. Ces instructions
doivent être utilisées conjointement avec
les instructions d’installation des foyers
mentionnés ci-dessus.
Concept
La Sortie d’évacuation colinéaire murale 720SWK-M2
permet l’évacuation au mur pour les foyers certifiés
indiqués ci-dessus par raccord à conduits souples de
3 pouces certifiés, pénétrant un foyer de maçonnerie
existant à combustibles solides et se branchant à la
sortie d’évacuation horizontale 720SWK-M2 plutôt
qu’une sortie verticale sur la cheminée.
L’utilisation de cette sortie exige que la plaque d’évent
soit remplacée par la plaque d’évent sans restricteur
(4002287) fournie avec le kit, excepté lorsque le
parcours d’évacuation vertical est de plus de 10 pieds.
Contenu de la trousse
• Sortie d’évacuation murale
• Plaque d’évent SANS restricteur 4002287
720SWK-M2 Sortie d’évacuation colinéaire murale
Utilisez avec les foyers Valor 700M et 780M SEULEMENT
GUIDE D’INSTALLATION
G3.5/G4
AVERTISSEMENT
Si les instructions fournies dans le
présent guide ne sont pas suivies
à la lettre, un feu ou une explosion
pourraient résulter et causer des
dommages matériels, des blessures
ou la mort.
Veuillez laisser ce guide avec le propriétaire.
Sidewall terminal
Front
Vent slider plate with NO
restrictor 4002287
Rear
12”
12”
8-1/2”
3”
entrée
3”
sortie
(exhaust)
Contenu de la trousse
Avant Arrière
Sortie murale colinéaire
Plaque d’évent SANS
restricteur 4002287

6
Min. 3’-0”
*Max. 10’-0”
720SWK
Terminal
Conduits
de 3”
Rayon de
courbe
minimum
de 3”
Foyers 700M et 780M
Foyers 700MN/MP et
780MN/MP
Cette procédure doit être faite avant
d’installer l’appareil dans la cavité de
maçonnerie.
Les appareils 700MN/MP et
780MN/MP sont fournis avec une
plaque d’évent AutoFire possédant
un restricteur intégré. Lors de
l’utilisation de la Sortie d’évacuation
colinéaire murale 720SWK-M2, la
plaque d’évent doit être remplacée
par la plaque d’évent sans restricteur
(voir les instructions ci-dessous).
1. Enlevez la plaque d’évent avec
restricteur intégré.
2. Remplacez par la plaque d’évent
sans restricteur fournie dans cette
trousse.
Plaque d’évent avec
restricteur intégré
Plaque d’évent sans
restricteur fournie
(no4002287)
Min. 5 pi pour foyers
au gaz naturel
Min. 7 pi pour foyers
au gaz propane
Sortie
720SWK

7
Appliquez la plaque d’avertissement fournie avec
le foyer à l’intérieur du foyer de maçonnerie existant
Préparez le foyer de maçonnerie existant
Certains points sont à considérer AVANT D’INSTALLER
le foyer à gaz dans l’âtre d’un foyer existant. Vérifiez
l’intégrité de la structure du foyer existant avant
d’installer le foyer à gaz et les conduits souples. Les
pièces vissées ou boulonnées, tel que les registres ou
les déflecteurs, peuvent être enlevés pour facitliter
l’installation du foyer à gaz. En cas de doute, vérifiez
avec les autorités locales.
Nettoyage du foyer et de la cheminée
Procédez au ramonage de la cheminée et au nettoyage
de l’âtre du foyer incluant le bac à cendres et la trappe
à ramoner avant d’installer le foyer à gaz et les conduits
souples. Les résidus de créosote et de suie dans l’âtre
de la cheminée ou dans la trappe à ramoner peuvent
causer des odeurs désagréables ou tacher les surfaces
environnantes une fois le foyer à gaz installé. Consultez
un ramoneur pour connaître le meilleur moyen
d’effectuer le nettoyage.
Registres existants
Les registres des foyers de maçonnerie peuvent
demeurer en place mais ils doivent être fixés de façon
permanente en position ouverte.
Parcours de la conduite de gaz
Planifiez le parcours de la conduite de gaz avant de
commencer. Voir le détail de la position d’entrée de gaz
à la section Dimensions du guide d’installation fourni
avec l’appareil. Également, considérez l’interférence
possible que l’installation d’un ventilateur ou d’un
robinet de sûreté peuvent avoir avec la parcours de
la conduite de gaz.
Portes de verre et pare-étincelles existants
Les portes de verre doivent être enlevées complètement
avant d’installer le foyer à gaz.
Manteaux de cheminée combustibles
Les dégagements pour les manteaux de cheminée
combustibles doivent être conformes aux dégagements
requis pour le foyer original à combustibles solides dans
lequel le foyer à gaz est installé.
Vue du mur extérieur
Note : chevauchement
limité de 1 po 1/2”
entre la buse et la
bordure de montage
Sortie
(exhaust)
Approx 3-1/2”
Approx 7-1/2”
Vue du haut
Fixation de la plaque de conversion au foyer
existant (la plaque est fournie avec le foyer)
Fixez la plaque de conversion « Ce foyer a été
converti...b» au foyer existant à l’aide de vis ou autre
moyen mécanique et remisez les pièces non-utilisées
derrière le foyer pour utilisation future.
Installez la sortie colinéaire
Considérations
• Les conduits d’entrée d’air et d’évacuation doivent
correspondre aux buses du foyer et de la sortie
murale d’évacuation.
• Assurez-vous que les conduits souples ne se coincent
ou ne s’affaissent pas lors de l’installation.
• Ne pas courbez les conduits souples d’un rayon
excédant trois pouces.
1. Percez soigneusement ou découpez au ciseau
à pierre un trou à la hauteur requise sur le mur
extérieur du foyer à l’aide du schéma ci-dessous.
Alternativement, le cadre d’une porte de ramonage
en fonte peut être utilisé pour encadrer le trou et la
porte elle-même peut être remisée dans la cavité du
foyer pour usage ultérieur.

8
Description Part Numbers
1 Sortie murale d’évacuation 4004410
2 Plaque d’évent sans restricteur 4002287
12
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
2. Faites une installation préliminaire des conduits
souples de 3 pouces homologués en les passant par
le registre existant et à travers le trou percé dans
le mur extérieur de maçonnerie en prenant soin
de laisser assez de longueur à l’extérieur pour le
raccordement à la sortie murale.
3. Raccordez les conduits à la sortie murale et fixez-les
à l’aide d’au moins 3 vis à métal par conduit. Notez
quel conduit est celui de l’évacuation.
4. Fixez la sortie murale au mur de maçonnerie de
la cheminée utilisant des vis et vis d’ancrage (non
fournies). Notez le chevauchement assymétrique du
terminal sur le trou pour les conduits lorsque vous
fixez la sortie.
5. Tirez soigneusement tout excès de conduits vers
l’intérieur de la cheminée en vous assurant que les
conduits ne sont pas affaissés, coincés ou déchirés.
6. Raccordez les conduits aux buses du foyer à l’aide de
3 vis par conduits ou colliers de serrage à engrenage.
Assurez-vous que le conduit d’évacuation est
raccordé à la buse d’évacuation.
7. Continuez l’installation du foyer tel qu’indiqué dans le
guide d’installation fourni avec le foyer.
