Valor Retrofire Series User manual

4000803-07
This appliance is certified for use from 0-4500ft. For
altitudes above 4500ft see local codes.
Kit Contents
• 1 Pilot injector, see chart for identification
• 1 Main burner injector, see chart for identification
• 1 Minimum rate by-pass screw
• 1 Special bit for control cover screw (for RFBV/XB only)
• 1 Set of conversion labels
Tools Required
• Wrenches, to disconnect gas line
• Phillips (+) screwdriver, to remove burner module
• Small jewelers size flat blade screwdriver, to set pressure
• Small flat blade screwdriver, to release pressure tap on
valve
• Needle Nose Pliers, to remove by-pass screw
• Hex Allen wrench, 4 mm or 5/32”, to remove pilot injector
• Special 2-pin screwdriver tip, supplied with kit, to
remove valve cover
• Manometer, to set pressure
Fireplace Models RF24DVN
RF24IDN RF24DVP RF24IDP RF24BN RF24XBN RF24BP RF24XBP
Gas Natural Propane Natural Propane
Altitude (Ft) 0–4,500 Feet
Input Max. (Btu/h) 24,000 24,000 20,500 19,000
Input Min. (Btu/h) 10,500 10,500 12,500 12,500
Manifold pressure (in w.c.) 3.95 9.5 3.7 10.5
Min. Supply pressure (in w.c.) 5.0 11.0 5.0 11.0
Max. Supply pressure (in w.c.) 10.5 14.0 10.5 14.0
Main Burner Injector 82-580 92-260 82-580 92-200
Pilot Injector 62 30 62 30
By-Pass Screw 160 105 185 125
Specifications
© 2011 Miles Industries Ltd. All rights reserved.
WARNING
This conversion kit shall be installed by a
qualified service agency in accordance with
the manufacturer’s instructions and all appli-
cable codes and requirements of the authority
having jurisdiction. If the information in these
instructions is not followed exactly, a fire, ex-
plosion or production of carbon monoxide may
result causing property damage, personal in-
jury or loss of life. The qualified service agency
is responsible for the proper installation of this
kit. The installation is not proper and complete
until the operation of the converted appliance
is checked as specified in the manufacturer’s
instructions supplied with the kit.
Use this manual in conjunction with the instal-
lation manual supplied with the appliance.
Gas Conversion Kits
RA24NK (DV), RA24PK (DV) RA24BN (BV), RA24BP (BV)
Installation Instructions
Use with Valor Retrofire Heater Models RF24D, RF24B, RF24ID or RF24XB ONLY

2
Conversion Procedure
1. Remove window, ceramic logs and bricks (if
any) from firebox (see RF24 installation manual).
2. Remove and replace the existing pilot injector
by pulling the pilot hood off (upwards) and
unscrewing the pilot injector using a 4 mm (5/32”)
hex wrench. Set the existing injector aside.
Check the size of the new injector (see chart on
page 1), insert the new injector, tighten, then
reinstall the pilot hood lining up the slot in the hood
with the key in the holder.
3. Remove and replace the existing main burner
injector. The main burner injector may be removed
with the module in place (if space for wrenches
permits). Disconnect the piping and rotate the
injector out of the end of the burner while holding
the supply pipe down, out of the way from
underneath; loosening the 2 right hand screws
holding the burner tray will allow more separation
to rotate the injector. Alternatively, shut-off the
gas valve, disconnect the supply and remove the
burner module from the firebox to gain more space
to remove the injector.
Check the catalogue number stamped on the side
of the injector (see chart on page 1) and reinstall
into the end of the burner ensuring the air shutter
is installed between the injector and the burner.
Reassemble the module.
4. Remove and replace the minimum rate by-pass
screw from the underside of the valve. The screw
has a rubber o-ring holding it into the valve body
and may require prying out or removing the screw
with needle nose pliers.
5. Access the pressure adjustment screw.
a) RF24BV or RF24XB. Remove the plastic
cover from the valve using the special 2-pin
screwdriver tip supplied in the kit. Pry the
cover off the tab on the right side using a small
screwdriver.
RF24BV or RF24XB
RF24DV or RF24ID

3

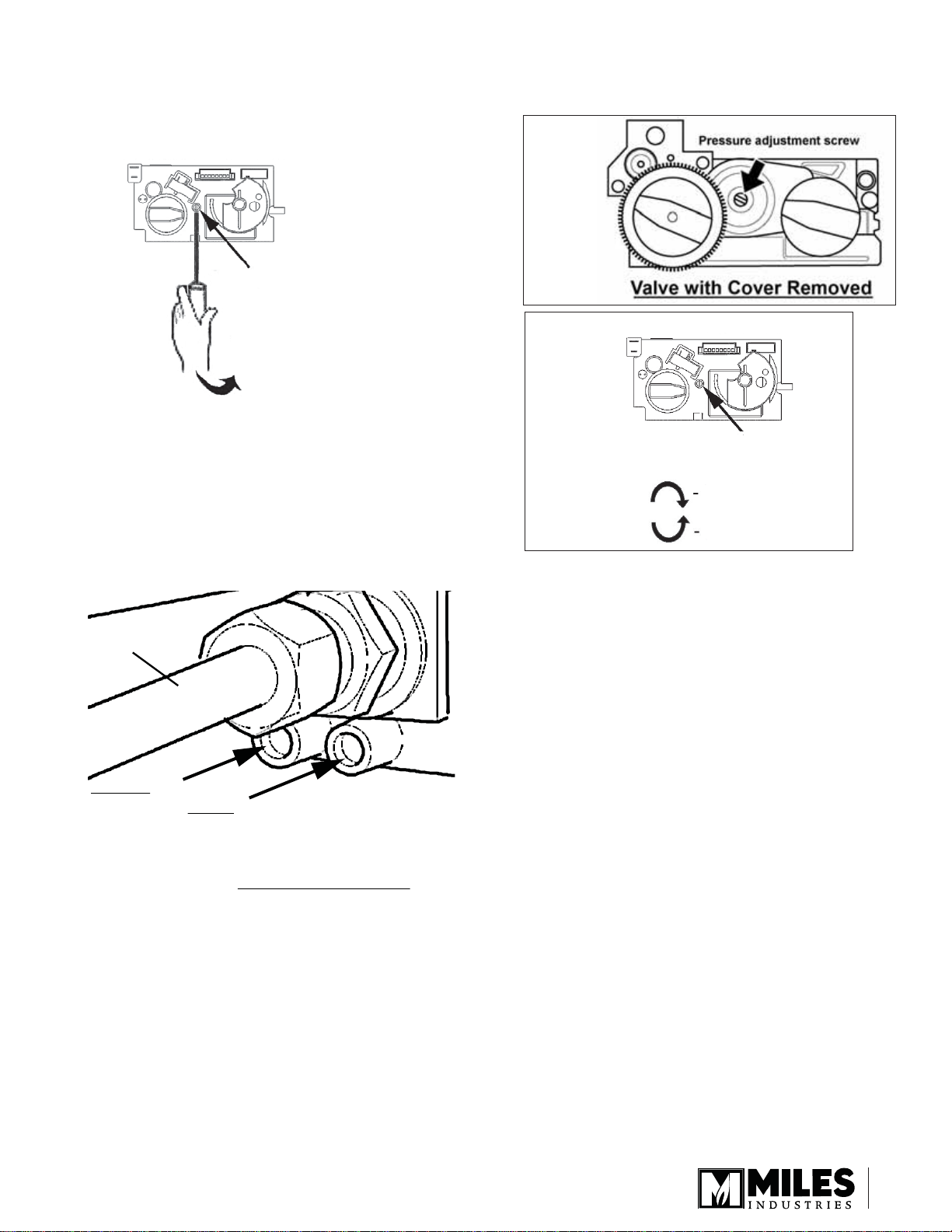

Inlet Pipe
Manifold Pressure
Test Tap Supply Pressure
Test Tap
Loosen screw to check
(tighten afterwards)
Pressure Test Tappings
b) RF24DV or RF24ID. Lever off the small
domed cap covering the manifold pressure
setting screw, on the front face of the valve
cover by using a screwdriver or similar.
6. Turn on the gas supply and check for leaks
using a soap solution. The minimum and maximum
gas supply pressures are shown in the chart and
should be verified using the Supply Pressure test
tap while the unit is running at full input.
7. Fit a manometer to the manifold pressure test
tap on the valve. Light the appliance and turn the
control to full input. Check for leaks downstream of
the valve.
Front Face of Control Valve
Pry o
Plastic Cap
Adjust the pressure adjustment screw while
the appliance is running at full input to produce
manifold pressure as per the chart.
8. Turn the appliance off. Remove the manometer
and tighten the test tapping screw. Refit the plastic
cover to the valve.
9. Fit the data conversion label and signed
conversion label close to the rating plate. Fit the
control conversion label near the controls.
10. Reassemble the ceramics, install the window, and
check if the appliance operates correctly (refer to
the RF24 installation manual).
11. Adjust the aeration shutter (if necessary) as
described in the RF24 installation manual.
Front Face of Control Valve
Pressure Adjustment Screw
behind Cap
Increases Pressure
Decreases Pressure
RF24BV or
RF24XB
RF24DV or
RF24ID
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

4
Cet appareil est certifié pour utilisation de 0 à 4 500
pieds. Pour altitudes au-dessus de 4 500 pieds, consultez
la réglementation locale.
Contenu du kit
• 1 Injecteur de veilleuse (voir table)
• 1 Injecteur du brûleur principal (voir table)
• 1 Vis d’indice minimum
• 1 Mèche spéciale pour le couvercle de la valve
• 1 Ensemble d’étiquettes de conversion
Outils requis
• Clés à tuyaux (pour débrancher la couduite de gaz)
• Tournevis Phillips (+) (pour enlever le module du brûleur)
• Petit tournevis à lame (bijoutier) (pour régler la pression)
• Petit tournevis à lame (pour libérer le robinet de
pression)
• Pince à bec effilé (pour enlever la vis d’indice)
• Clé hexagonale (Allen) de 4 mm ou 5/32” (pour
enlever l’injecteur de la veilleuse)
• Tournevis spécial à deux pointes (fourni avec le kit
pour retirer le couvercle de la valve)
• Manomètre (pour régler la pression)
Modèle RF24DVN
RF24IDN RF24DVP RF24IDP RF24BN RF24XBN RF24BP RF24XBP
Gaz Naturel Propane Naturel Propane
Altitude (pieds) 0–4 500 pieds
Apport maximal (Btu/h) 24 000 24 000 20 500 19 000
Apport minimal (Btu/h) 10 500 10 500 12 500 12 500
Pression d’admission (en c.e.) 3,95 9,5 3,7 10,5
Pression d’alimentation min. (en c.e.) 5,0 11,0 5,0 11,0
Pression d’alimentation max. (en c.e.) 10,5 14,0 10,5 14,0
Injecteur du brûleur principal 82-580 92-260 82-580 92-200
Injecteur de la veilleuse 51 30 62 30
Vis d’indice 160 105 185 125
Indices signalétiques
© 2011 Miles Industries Ltd. Tous droits réservés.
AVERTISSEMENT
Ce kit de conversion doit être installé par une
agence de service qualifiée selon les directives
du fabricant et tous les codes et règlements
applicables dans la juridiction de l’installation.
Dans les cas ou les directives de ce guide ne se-
raient pas suivies à la lettre, un feu, une explo-
sion ou la production de monoxide de carbone
pourraient se produire et causer des dommages
matériels, des blessures ou la mort. L’agence de
service qualifiée pour effectuer cette installation
est responsible de l’installation appropriée de
ce kit. L’installation n’est complète que lorsque
l’opération de l’appareil converti a été vérifiée
tel qu’indiqué par les directives du fabricant
fournies avec ce kit.
Utilisez ce guide en conjonction avec le guide
d’installation fourni avec le foyer.
Gas Conversion Kits
RA24NK (DV), RA24PK (DV) RA24BN (BV), RA24BP (BV)
Utilisez avec les foyers Valor Retrofire RF24D, RF24B, RF24ID ou RF24XB SEULEMENT
Directives d’installation

5
Procédure de conversion
1. Enlevez la fenêtre, les bûches et les panneaux
de briques (s’il y a lieu) de la boîte de foyer (voir
le manuel d’installation du RF24).
2. Enlevez l’injecteur de la veilleuse en tirant le
capuchon de la veilleuse vers le haut et dévissant
l’injecteur avec une clé hexagonale de 4 mm
(5/32”). Mettez l’injecteur de côté.
Vérifiez la taille du nouvel injecteur (voir table);
insérez-le, vissez-le et ré-installez le capuchon de
la veilleuse en alignant la fente du capuchon avec
la clé de la base.
3. Enlevez l’injecteur du brûleur principal. S’il y a
assez d’espace pour les clés, l’injecteur du brûleur
peut être retiré sans enlever le module du brûleur.
Débranchez les tuyaux et dévissez l’injecteur
tout en tenant le tuyau d’alimentation hors de
portée; pour obtenir plus d’espace pour dévisser
l’injecteur, déserrez les deux vis à la droite du
module. Alternativement, fermer la valve de gaz,
débrancher le tuyau d’alimentation et enlevez le
module du brûleur pour avoir plus d’espace pour
retirer l’injecteur.
Vérifiez le numéro de catalogue marqué sur
l’injecteur (voir table) et vissez-le au brûleur en
vous assurant que l’obturateur d’air est installé
entre le brûleur et l’injecteur. Rassemblez le
module.
RF24BV or RF24XB
RF24DV or RF24ID
GV34
GV60
4. Enlevez et remplacez la vis d’indice minimum
du dessous de la valve. La vis est maintenue en
place par un joint torique de caoutchouc. Il peut être
nécessaire de devoir forcer le joint hors de sa position
ou d’enlever la vis avec des pinces à bec effilé.
5. Accédez à la vis de réglage de pression.
a) RF24BV ou RF24XB. Enlevez le couvercle de
plastique de la valve en utilisant le tounevis
spécial à deux pointes. Forcez gentiment le
couvercle hors de sa languette de droite en
utilisant un petit tournevis.

6
Tuyau
d’admission
Connexion de
vérification
de la pression
d’admission
Connexion de
vérification de
la pression
d’alimentation
Déserrez les vis pour
vérification
(resserrez-les après)
Connexions de vérification de pression
Devant de la soupape
Enlevez le
capuchon
de plastique
Devant de la soupape
Vis de réglage de pression
derrière le capuchon
augmente la pression
réduit la pression
RF24BV ou
RF24XB
RF24DV ou
RF24ID
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
b) RF24DV ou RF24ID. À l’aide de la lame
d’un petit tournevis ou autre objet similaire,
soulevez le capuchon de plastique couvrant la
vis de réglage de pression sur le devant de la
soupape.
6. Ouvrez l’alimentation de gaz et vérifiez s’il y
a des fuites en utilisant une solution savoneuse.
Les pressions d’alimentation minimale et maximale
sont indiquées à la table ci-haut et devraient être
vérifiées avec la connexion de vérification de
pression pendant que l’appareil fourni l’apport
maximal.
7. Branchez un manomètre à la connexion de
vérification de la pression d’admission. Allumez
l’appareil et tournez le bouton de contrôle pour
l’apport maximal. Vérifiez s’il y a des fuites en
aval de la valve.
Réglez la vis de réglage de pression pendant que
l’appareil fonctionne à son apport maximal afin de
produire la pression d’admission indiquée à la table.
8. Éteignez l’appareil. Débranchez le manomètre et
serrez la vis de vérification de pression. Replacez
le couvercle de plastique sur la valve.
9. Fixez les étiquettes de conversion avec
nouveaux indices à l’endroit correspondant sur la
plaque d’identification et l’étiquette “Cet appareil
a été converti le... par...” près de la plaque
d’identification. Fixez l’étiquette “Cette commande
a été convertie...” près de la soupape.
10. Replacez les bûches et panneaux de brique (s’il
y a lieu), installez la fenêtre, et assurez-vous que
l’appareil fonctionne normalement (consultez le
manuel d’installation du RF24).
11. Réglez l’obturateur d’aération (si nécessaire) tel
que décrit dans le manuel d’installation du RF24.
