LDK Linear Duct Kits
Installation Instructions
CSA approved for use with Valor Linear Models 1500J, 1700J & 1800J Heaters ONLY
for LDK1, LDK2, LDK3, LDK4, LDK5 & LDK6 Kits
Note: This kit must be installed by a qualified
installer, service agency or gas supplier at
the time of the heater installation. These
instructions are to be used in conjunction with
the fireplace main installation instructions.
INSTALLER
Leave this manual
with the appliance.
CONSUMER
Retain this manual
for future reference.
Application
This optional convection duct kit redistributes the warm
air flow away from the fireplace opening to a more
desirable location using natural convection without
use of a fan. The warm air flow may be relocated to
a position higher up the wall, out the sidewalls, or
even to another room. The result is much cooler wall
temperatures above the fireplace opening for locating
televisions, artwork, etc.
The 1595CFK Circulating Fan Kit is not recommended
when installing the LDK Linear Duct Kit.
Any kit, LDK1, LDK3 or LDK4 may be used with any of
the listed model fireplaces.
As a further option, the warm airflow may be extracted
away from the duct kit plenum (LDK1 and LDK4 ONLY)
by connecting a 1270RBK Remote Blower Kit to the
duct kit plenum.
This kit is compatible with the “J” series Linear
fireplaces only. Earlier version fireplaces will not accept
the addition of this kit.
Note: These instructions are to be used in conjunction
with instructions supplied with the fireplace. Note, the
fireplace requires the removal of the internal
convection baffle for this system to function
properly—read instructions carefully.
The use of this kit will permit lower mantel clearances
to be used—see page 9. These lower mantel
clearances must only be used when the LDK Duct
system is installed.
Approvals
The LDK1, LDK3, LDK4 duct kits are CSA approved
for use only with Valor Linear Series fireplaces listed
above—DO NOT use with any other models.
5-inch diameter duct (not supplied) used with this
kit must be metal and meet requirements of UL-181
Class 1 Air Duct. Flexible aluminum duct is acceptable
provided it meets the UL-181 Class 1 requirements.
Kits
There are 3 kits to choose from:
• LDK1—48” Plenum
• LDK3—14” Plenums (2), includes grilles
• LDK4—38” Plenum
Optional accessories
• LDK2—48” Finishing Frame, to use with LDK1
• LDK5—38” Finishing Frame, to use with LDK4
• LDK6— 5” dia Aluminum 2-ply Flex Kit—
2 x 10’–0” lengths, may be cut to required length
WARNING
DO NOT cover or place objects in front
of the air outlet(s).
WARNING
Minimum clearance below the ceiling is 2-1/2”.
Note that staining or streaking may occur on
light colored ceilings due to any dust, etc. in air
flow; placing the plenum(s) lower on the wall
will help reduce the possibility of staining or
streaking.
!
!
LINEAR SERIES

2
LDK1
48” x 2”
LDK4
38” x 2”
LDK3
2 - 14” x 6”
LDK6
2 - 10’ x 5”
LDK5 (supplied separately)
38” frame
2 - 14” x 6”
grilles included
4 take-off
collars included
4 take-off
collars included
4 take-off
collars included
LDK2 (supplied separately)
48” frame
Kits Contents

3
Suggested Configurations
Front wall outlet using LDK1 or LDK4
Rear wall outlet using LDK1 or LDK4
Note: Fireplace vent may conflict with
plenum. Offset vent around plenum.
Corner installation with front or rear wall outlet
using LDK1, LDK3 or LDK4
Side wall outlets using LDK3
Rear wall outlets using LDK3
WARNING
This duct kit is approved for horizontal
discharge ONLY. DO NOT install ple-
num in floor or ceiling.
DO NOT DISCHARGE OUTDOORS.
!

4

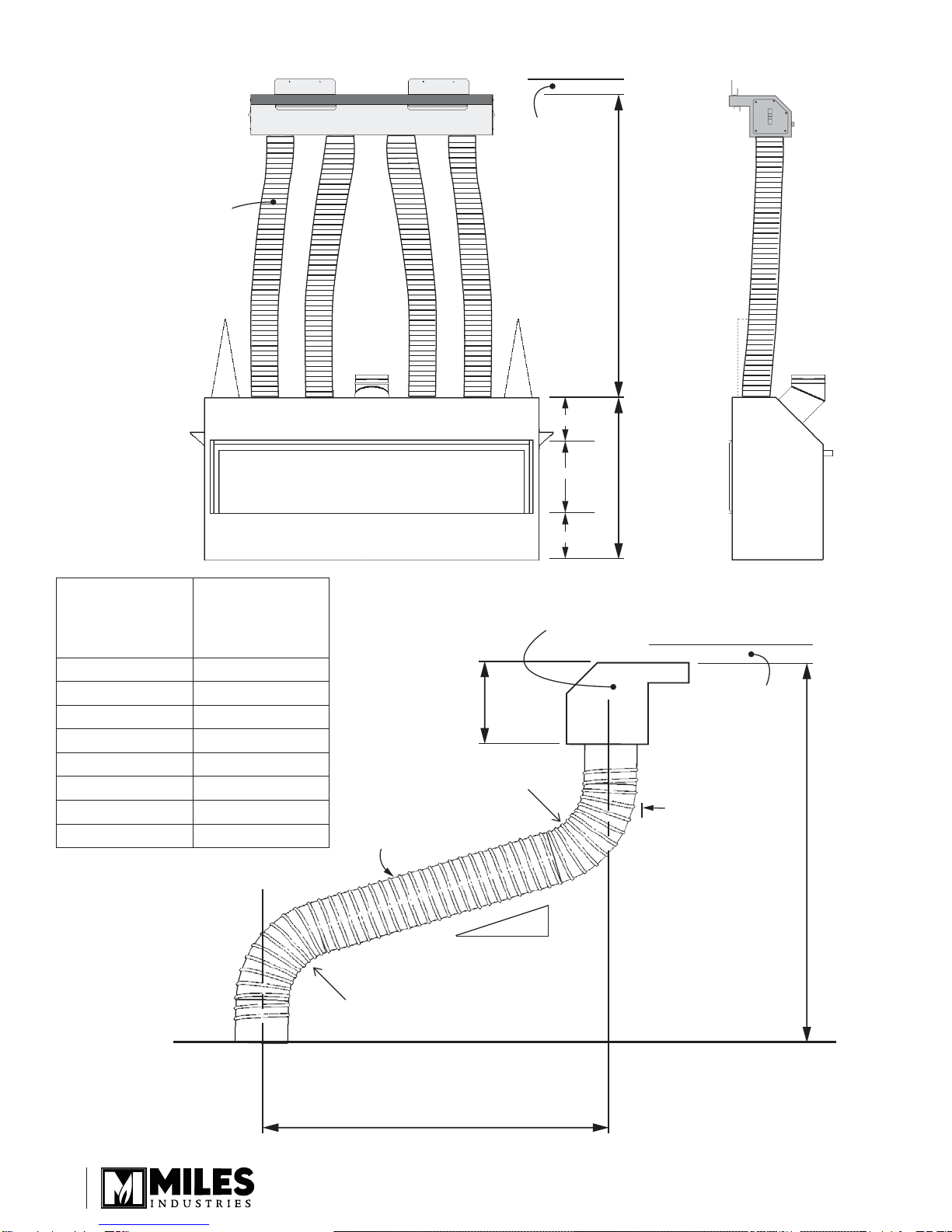

Overview (applies to all kits)
Flexible or rigid,
5”diameter
UL-181, Class 1
Air Duct (4)
(use LDK6 kit
or equivalent)
Min. 2-1/2”
clearance
to ceiling
Min. 30”, Max. 12’-0” See table for osets
32-3/8”
8-1/2”
14-1/2”
9-3/8”
Ceiling
Min. 2-1/2”
clearance
to ceiling
Min. 1”
clearance to
combustibles
around pipes
Min. 1”
clearance to
combustibles
around pipe
Support horizontal
sections of pipe using
strapping every 24”
DO NOT RUN
pipe horizontal.
Minimum slope 4:12
Min. bend
radius
8”
5”
5”
4
12
Vertical Rise
‘Y’
(Min. 30”
Max. 12’-0”)
Maximum allowable Horizontal Oset
‘X’
(oset for take-o
that’s furthest away)
Ceiling
LDK 1, LDK 3 or LDK 4
+
Min. bend
radius
+
Top of replace
Y
Vertical Rise
X
Max. Allowable
Horizontal
Offset
30” 24”
36” 36”
42” 48”
48” 60”
54” 72”
60” 84”
66” 96”
12’-0” 96” Max.

5
Dimensions
Rough Frame Openings
48”LDK 1
LDK 1
LDK 4
LDK 3
14”
5”dia.
collars (4)
C
L
C
L
12”LDK 1
7”
12”LDK 1 12”LDK 1
6”
2”
8”
1/2”
standos
6”knock-out
each end for
optional
1270RBK
connection
11-1/2”
8”4”
1/2”wallboard
mounting
bracket and
1-1/2”stando
mounting
bracket and
1/2”stando
5”dia.
collars (2)
3”
3”
mounting
bracket and
1-1/2”stando
mounting
bracket and
1/2”stando
8”
11-1/2”
1/2”wallboard
1/2”
standos
1/2”
stando
38”LDK 4
5”dia.
collars (4)
C
L
10”LDK 4 10”LDK 4 10”LDK 4
3”
1/2”
stando
1/2”
stando
2”
8”
1/2”
standos
6”knock-out
each end for
optional
1270RBK
connection
11-1/2”
8”4”
1/2”wallboard
mounting
bracket and
1-1/2”stando
mounting
bracket and
1/2”stando
Min. 1” below
nished ceiling
LDK 1 = 49”
LDK 4 = 39”
LDK 1 & LDK 4 LDK 3
LDK 3 = 15”
4”
Framing on edge
Framing on edge
Min. 1” below nished ceiling 8”

6
4”
8”
Rough Frame Opening
Rough
Frame
Opening
See Installation
Manual packed
with appliance
for minimum
combustible
cavity dimensions
Min. 1/2”
clearance to
combustibles
at ends
See detail
LDK 1 = 49”
LDK 4 = 39”
LDK 3 = 15”
LDK 1 = 4”
LDK 4 = 4”
LDK 3 = 8”
LDK 1 & 4
LDK 3
20”min.
Framing
“on edge”
1-1/2”min. clearance
to combustibles (top)
Ceiling
Min. 2-1/2” clearance to ceiling
2 x 4 on edge
2 x 4 on edge
Framing on edge
1/2” 1/2”min.
clearance to
combustibles
rear & sides
1”min.
clearance to
combustibles
all around pipes
2 x 4 on edge
to support
plenum.
Maintain 1”
clearance
to pipes
Framing
“on edge”
1-1/2”min. clearance
to combustibles (top)
Ceiling
Min. 2-1/2” clearance to ceiling
1/2”
1/2”min.
clearance to
combustibles
rear & sides
1”min.
clearance to
combustibles
all around pipes

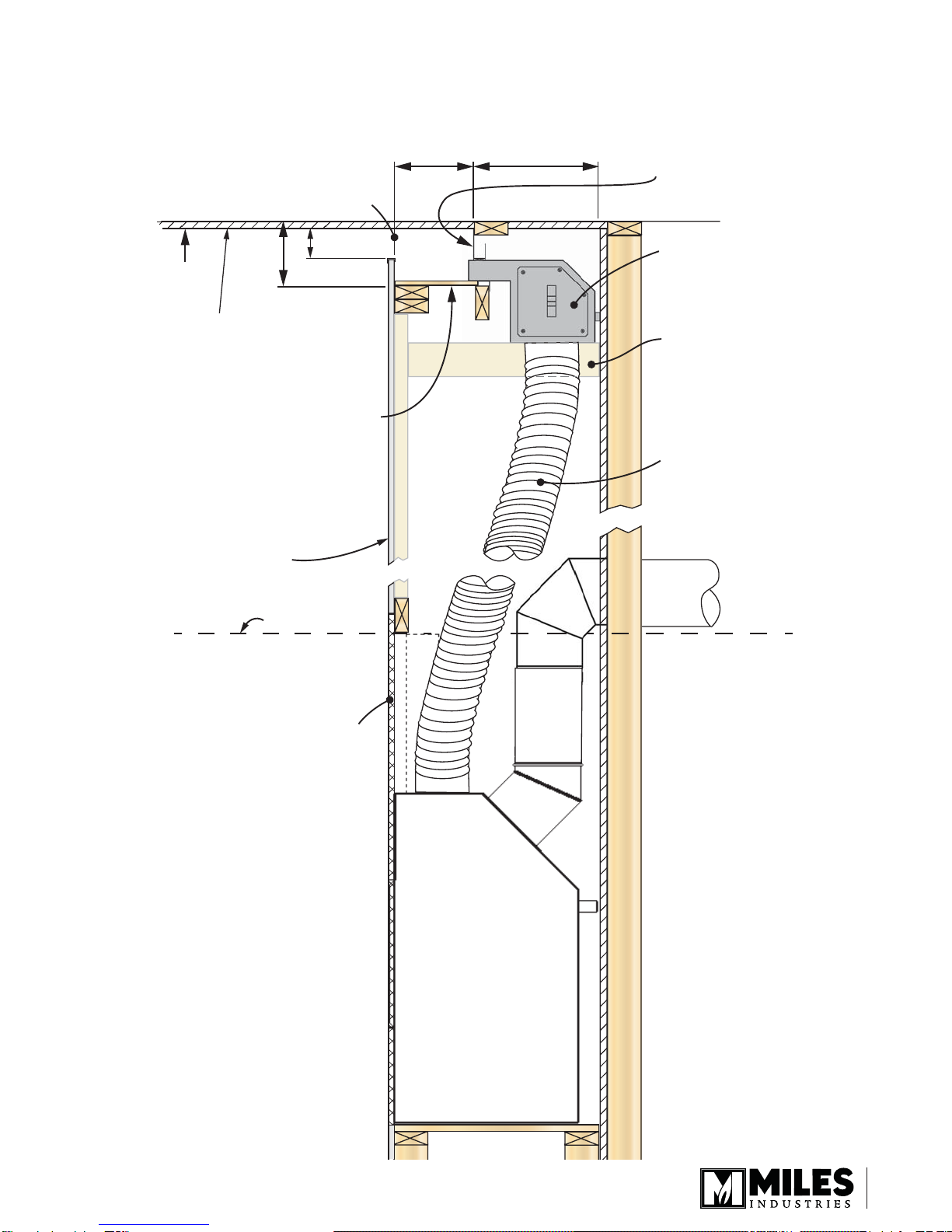

Framing and Clearances

7
Ceiling
5-1/2” 2-1/2”min.
Min. 8” Min. 12”
Minimum length
of opening
L1 - 1500 = 40”
L2 - 1700 = 50”
L3 - 1800 = 64”
Combustible wall
construction
Top of stand-os
See installation manual packed
with appliance for minimum
combustible cavity dimensions
Non-combustible
cement board
Min. 1” clearance
around pipes
2 x 4 on edge to support
plenum. Maintain 1”
clearance to pipes.
LDK 1 & LDK 4 ONLY -
see clearances on page 6
Space between mounting brackets
may be left open to allow cavity
to ventilate.
Discharge cavity requires a base the
entire length of the plenum outlet
as a minimum otherwise beyond
that it may be left open to allow
cavity to ventilate and mix with
discharge air.
Note: Staining or streaking may occur
on light colored ceilings due to any
dust, etc. in air ow. Maximizing the
opening size will help reduce any
staining or streaking.

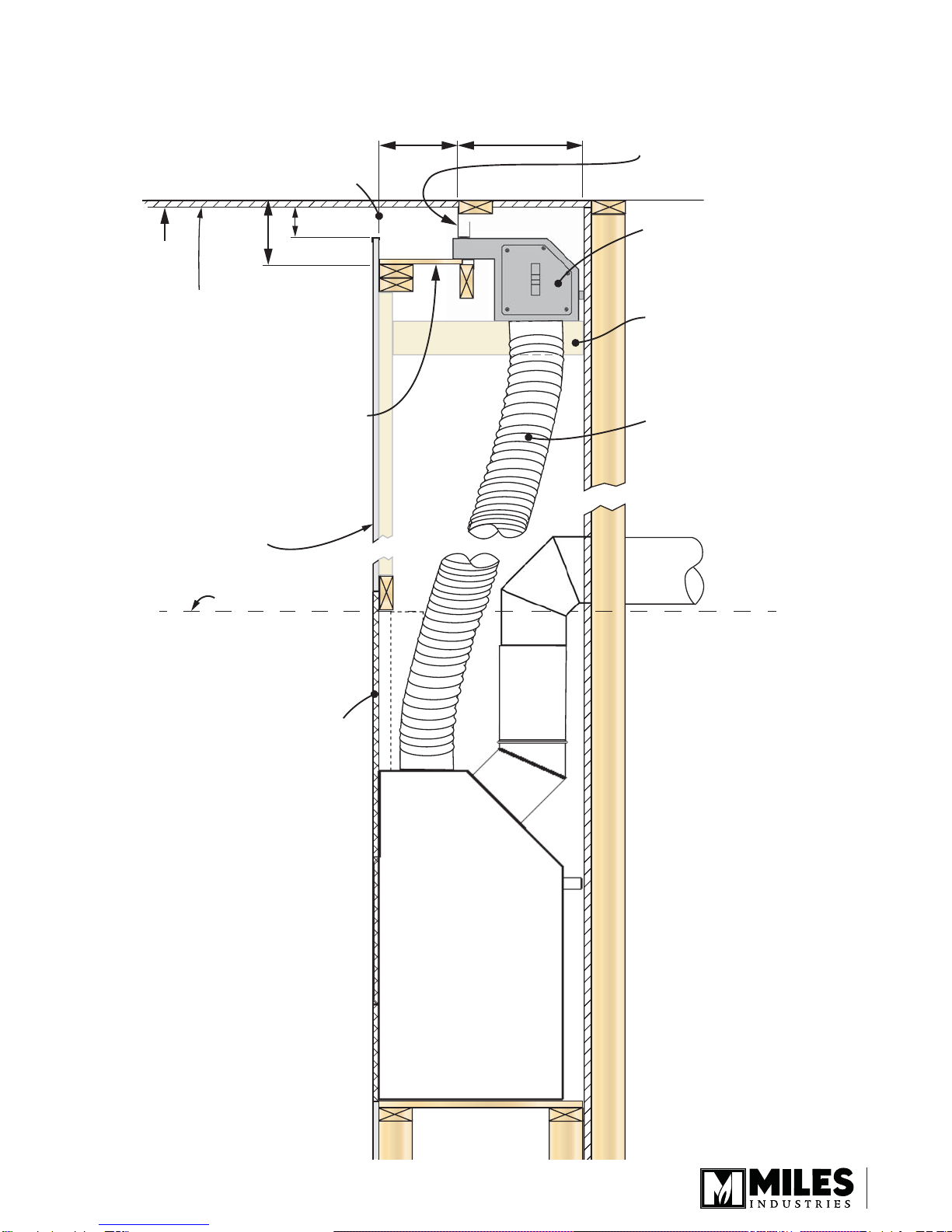

Alternate Discharge Opening Using Valance Gap At The Top Of Wall

8
Linear Duct Kit LDK 1, LDK 4 with optional 1270RBK Remote Blower Kit
LDK1 or LDK4 plenum
Linear 1500J, 1700J or 1800J replaces
See installation instructions packaged
with the LDK Linear Duct Kits
Universal take-o supplied with 1270RBK kit.
Can mount to either end of plenum.
Maximum 1 x 1270RBK kit per plenum.
Note: DO NOT CONNECT 1270RBK directly
to replace when using LDK Duct Kit;
connect to LDK plenum ONLY as this will
ensure cooler wall temperature whether or
not the 1270 fan is running.
1270RBK fan unit -
see diagram for
possible mounting
positions. May be
positioned higher
or lower than
LDK plenum position.
5”dia. piping

9
COMBUSTIBLE Mantel Clearances (when using LDK Duct Kits)
Sidewall clearances remain as stated in the installation manual packed with the appliance.
NON-COMBUSTIBLE Flush Hearth/Mantel Projections (when using LDK Duct Kits)
Bottom of Unit
6”
10”
14-1/4”
Opening in Trim
9-1/2”
Note: Combustible
wall finish up to
1”thick may be
installed over
cement board
and butt up to
the 1”trim.
DO NOT COVER
THE TRIM
Cement board as specified
in installation manual
packed with appliance
1”trim
1”trim
4”minimum to
combustible
hearth
Combustible
materials must
be kept behind
this line
23-3/4”
29-3/4”
33-3/4”
45°
NOTE: These Mantel Clearances
apply ONLY when LDK Duct
system is installed
Mantel
Height
(from
Bottom
of Unit)
Max. 6” non-combustible
projection allowed top and
bottom, at edge of 1”trim.
Only allowed when using
LDK Duct kit.
1”Trim
Screws penetrating through
cement board into this area
to fasten/support mantels
and nishes are allowed.
Pre-drill before screwing and
minimize number of screws used.
DO NOT USE screws
through the lower panel
WARNING
RISK OF OVERHEATING
AND FIRE!
Ensure LDK installation is
complete and internal con-
vection baffle is removed
(see page 10) when using
these combustible mantel
clearances.
!

10

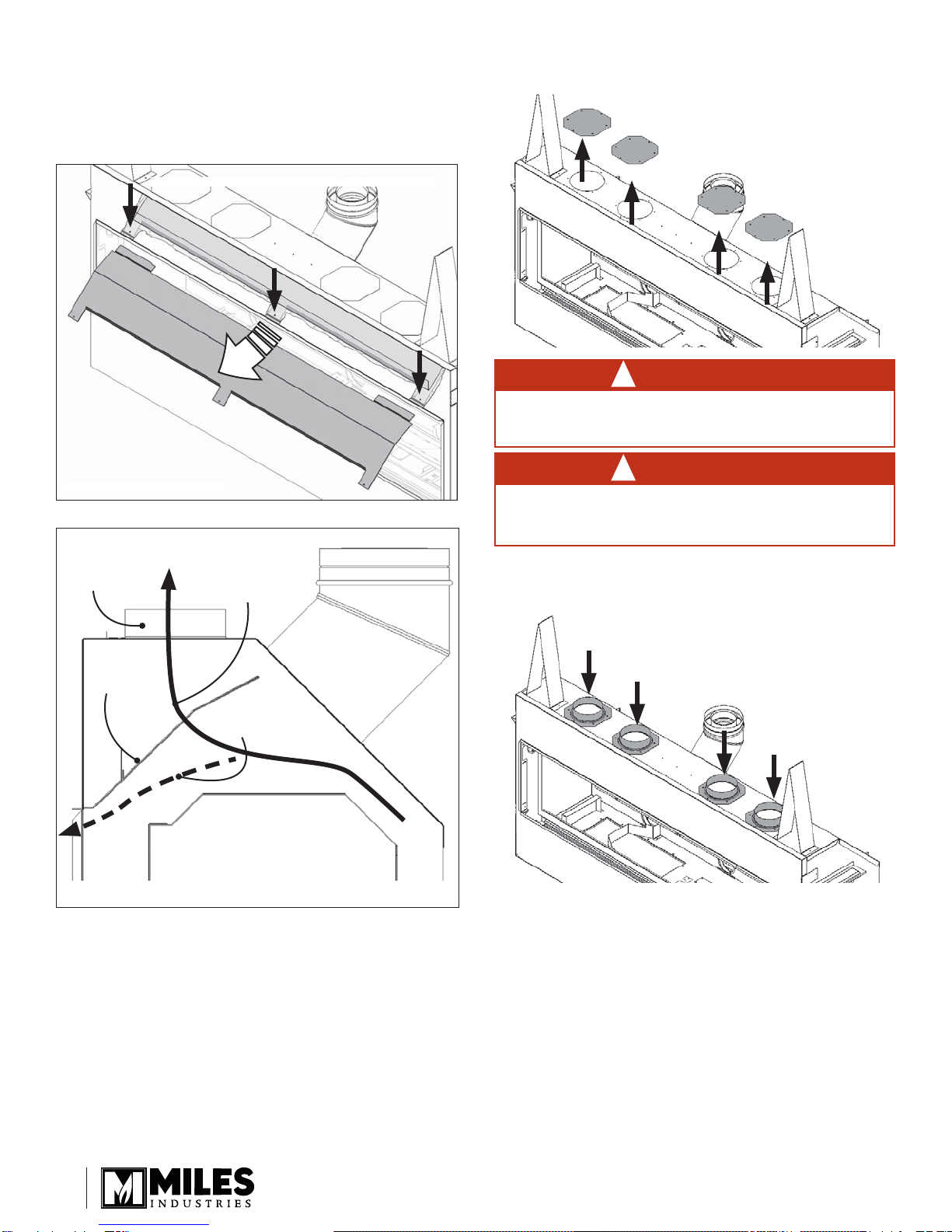

Installation
1. Remove the convection baffle from the appliance.
It is held in place by screws located right behind
the upper edge of the fireplace opening (3 screws).
Recycle this panel as it is no longer needed.
2. Remove the four cover plates on top of the
appliance case (6 screws each).
3. Install the collars on the holes where the cover
plates were (6 screws each).
4. Frame a rough opening at the desired location—see
earlier sections of this manual for allowable plenum
positions and rough frame opening sizes.
WARNING
All FOUR (4) takeoffs MUST BE
CONNECTED TO PLENUM(S).
WARNING
DO NOT INSTALL 1270RBK Remote
Blower Kit to any of these 4 takeoffs.
!
!
Remove convection baffle
Appliance front panel—shown transparent for clarity
Convection baffle
Convection
baffle to be
removed
Convective
airflow with
baffle removed
Take-off
collar
Firebox
Section view through baffle
Convective
airflow with
baffle in place

11
5. Install top mounting bracket(s) to the plenum using
screws provided (3 screws per bracket: use the
short sheet metal screws provided otherwise the
screw tails (ends) will interfere with the finishing
frame when installed).
6. Install the plenum(s) into the rough frame opening
maintaining minimum clearances to combustibles as
listed—see page 6. Fix the plenum to the framing
using nails or screws through the top mounting
bracket. Note that the mounting brackets are not
intended to carry the weight of the plenum and
pipes. Provide support to the underside of the
plenum and ensure the plenum is level and its
outlet is not distorted (see detail on page 6). Use
metal strapping (all-round, not supplied) as required
to further secure the plenum to framing.
7. Attach one section of UL-181, Class 1 approved air
duct to each of the collars and secure it with gear
clamps provided. DO NOT SPLICE DUCTS!
8. Attach the top of the pipe sections to the plenum
securing them with the gear clamps provided. An
upward slope must be maintained in horizontal
sections of pipes for proper convection. Use straps
as necessary to maintain the pipes positions.
Support horizontal sections every 24 inches.
9. Paint the inside surfaces of the plenum using high-
temperature flat black spray paint for installations
where the inside of the plenums may be visible.
Note: The flanges of the white finishing frame
(when used) will insert approximately 1-1/4” into the
plenum covering the shiny sheet metal.

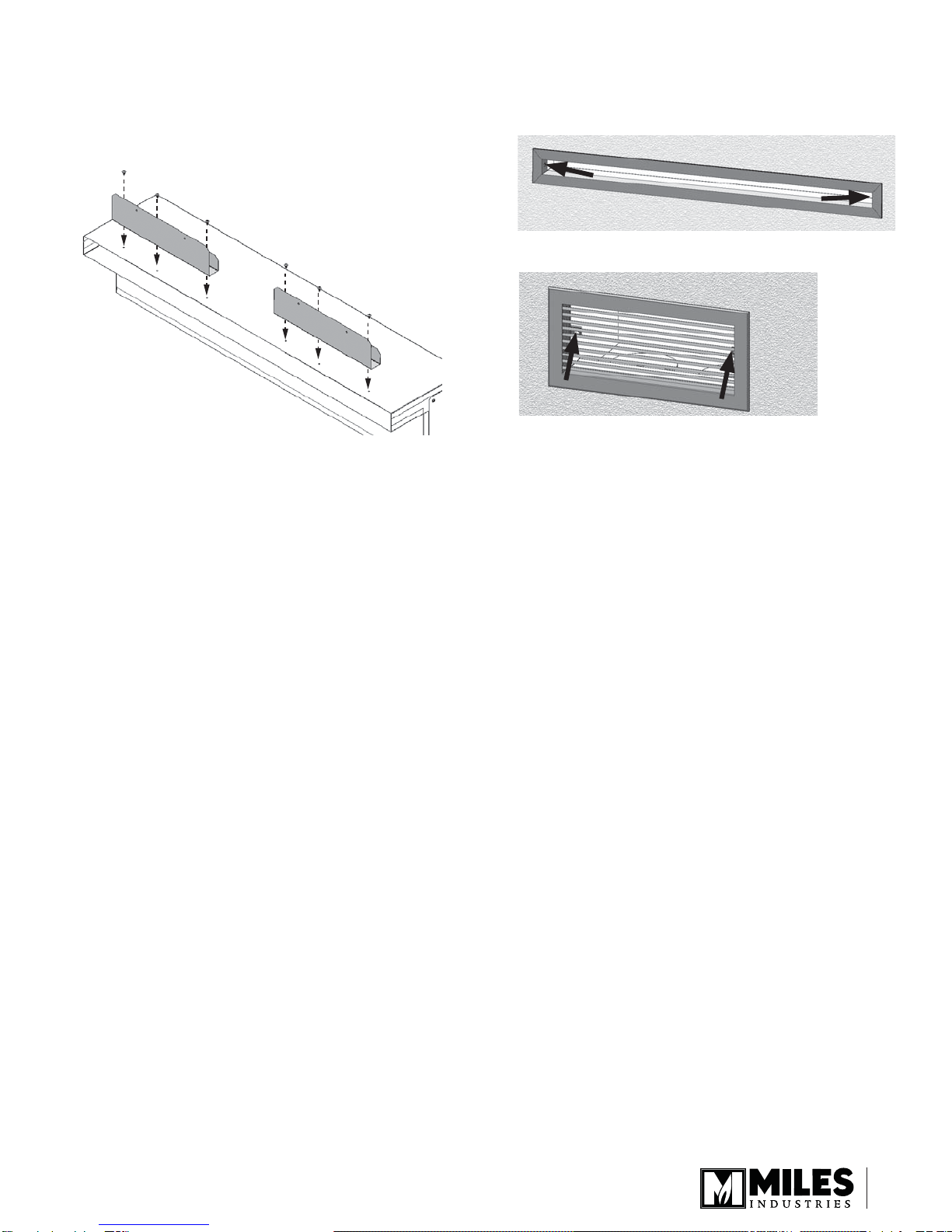

10. Install the finishing frame or louver to the plenum
after the wall finish is completed:
LDK1, LDK4: Use the LDK2 or LDK5 depending of
the length of the plenum.
LDK3: Use the grilles provided with the kit.
Note: The frame/louver are finished white but
may be painted another color if desired; use high
temperature paint (250ºF). You may also finish
up to the perimeter of the plenum opening with
your material of choice and not use the frame or
louver. Do not finish over any of the opening in
the plenum outlet.
11.Continue with the fireplace installation.

12
Designed and Manufactured by / for Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tel. [phone] Fax [phone] www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
Description Part no.
LDK1 48” Quad Hot Air Plenum Kit
48” x 2” quad plenum 4005476
5” take-off collars (4) 4005478
Top mounting bracket/standoffs (2) 4005566
LDK2 48” Outlet Frame Kit for LDK1
Aux Frame-SPL 48” x 2” white 4005612
LDK3 14” Double Hot Air Plenums Kit
14” x 6” double plenums (2) 4005464
5” take-off collars (4) 4005478
DABL-00-C-SPL 14” x 6” Grilles
white (2) 4005614
Top mounting bracket/standoffs (2) 4005566
LDK4 38” Quad Hot Air Plenum Kit
38” x 2” quad plenum 4005477
5” take-off collars (4) 4005478
Top mounting bracket/standoffs (2) 4005566
LDK5 38” Outlet Frame Kit for LDK4
Aux Frame-SPL 38” x 2” white 4005613
LDK6 5” Aluminum 2-ply Flex Kit
5” dia 10’ (uncompressed)
aluminum chimney liners (2) 4005635
4.5” - 6.5” ss gear clamps (8) 4005642
Repair Parts List LDK1
LDK4
LDK3
LDK5
LDK6
LDK2
Each LDK kit is sold separately.

13
© 2016 Tous droits réservés, Miles Industries Ltd.
LE PREMIER
FOYER À GAZ RADIANT
MC
®SÉRIE LINEAR
Application
Ce système de canalisation d’air facultatif redistribue
l’air chaud émanant du foyer à un endroit plus propice
en utilisant la convection naturelle sans nécessiter
de ventilateur. La sortie d’air chaud peut être dirigée
plus haut sur le mur, sur des murs de côté ou même
dans une autre pièce. Ce qui résulte en un mur aux
températures moins chaudes au-dessus du foyer et
permet d’y placer des oeuvres d’art, télévision, et ainsi
de suite.
Il est déconseillé d’installer le Ventilateur de circulation
d’air 1595CFK avec le Système de canalisation Linear.
Les kits LDK1, LDK3 ou LDK4 peuvent être utilisés
avec les modèles de foyers listés ci-haut.
De plus, l’air chaud peut être extrait du système de
canalisation en raccordant le Ventilateur de zone
1270RBK au plénum (LDK1 et LDK4 SEULEMENT).
Ce kit est compatible avec les foyers Linear de la série
J seulement. Les Linear plus anciens ne sont pas
compatibles avec ce kit.
Note : Ces directives doivent être utilisées conjointe-
ment avec les directives d’installation fournies avec le
foyer. Un déflecteur de convection dans le foyer
devra être enlevé pour que ce système fonc-
tionne bien—lisez attentivement les directives.
L’utilisation de ce système permet des dégagements
au manteau ou tablette plus bas—voir page 21. Ces
dégagements ne sont permis qu’avec l’utilisation du
système LDK.
Homologations
Les kits de canalisation LDK1, LDK3, LDK4 sont
homologués par l’ASN (CSA) pour utilisation avec les
foyers Valor de la Série Linear indiqués ci-dessus—NE
PAS les utiliser avec d’autres modèles.
Un conduit de 5 pouces de diamètre (non inclus)
utilisé avec ces kits doit être fabriqué de métal et doit
répondre aux normes UL-181 Class 1 Air Duct. Les
conduits souples d’aluminium sont acceptables s’ils
répondent aux normes UL-181 Class 1.
Kits
3 kits sont offerts, au choix :
• LDK1—Plénum quadruple de 48”
• LDK3—Plénums doubles de 14” (2), incluent grilles
• LDK4—Plénum quadruple de 38”
Accessoires facultatifs
• LDK2—Cadre de finition 48”, pour le LDK1
• LDK5—Cadre de finition 38”, pour le LDK4
• LDK6—Conduits souples en aluminium de 5 po de
diamètre à 2 plis—2 longueurs de 10 pi pouvant être
coupées à la longueur désirée
AVERTISSEMENT
NE PAS couvrir ou placer d’objets
devant une sortie d’air.
AVERTISSEMENT
Le dégagement minimum sous le plafond est
de 2,5 po (63,5 mm). Notez que les plafonds
de couleurs pâles peuvent être tachés par la
poussière qui se trouverait dans le courant d’air
chaud; le(s) plénum(s) placé(s) plus bas sur le
mur aideront à diminuer la possibilité de taches.
!
!
Système de canalisation d’air Linear LDK
Directives d’installation
Homologué pour utilisation avec les foyers Valor Linear 1500J, 1700J et 1800J SEULEMENT
pour les kits LDK1, LDK2, LDK3, LDK4, LDK5 et LDK6
Note : Ce kit doit être installé par un installateur
qualifié, une agence de service ou un fournisseur
de gaz au moment de l’installation du foyer.
Ces directives doivent être utilisées conjointement
avec directives d’installation fournies avec le foyer.
INSTALLATEUR
Laissez cette notice
avec l’appareil
CONSOMMATEUR
Conservez cette notice pour
consultation ultérieure

14
LDK5 (vendu séparément)
Cadre de 38”
2 grilles de
14” x 6” incluses
4 buses
incluses
4 buses
incluses
4 buses
incluses
LDK2 (vendu séparément)
Cadre de 48”
Contenu des kits
LDK1
48” x 2”
LDK4
38” x 2”
LDK3
2 - 14” x 6”
LDK6
2 - 10’ x 5”

15
Configurations suggérées
Sortie avant avec LDK1 ou LDK4
Sortie sur un mur arrière avec LDK1 ou LDK4
Note : Le conduit d’évacuation peut empiéter sur
le parcours des canalisation. Décalez le conduit
d’évacuation autour du plénum.
Installation en coin avec sortie avant ou sur un
mur arrière avec LDK1, LDK3 ou LDK4
Sorties sur les côtés avec LDK3
Sorties sur un mur arrière avec LDK3
AVERTISSEMENT
Ce système de canalisation est homo-
logué pour débit à sortie horizontale
SEULEMENT. NE PAS installer le plé-
num au plancher ou au plafond.
NE PAS ORIENTER LE PLÉNUM
VERS L’EXTÉRIEUR.
!

16
Concept (pour tous les kits)
4 conduits souples
ou rigides, 5”dia.
UL-181, Class 1
(utilisez LDK6 kit
ou équivalent)
Dégagement
du plafond
min. 2-1/2”
(64 mm)
Min. 30” (762 mm), Max. 12’-0” (3,7 m)
Voir table pour décalage32-3/8”(822 mm)
8-1/2”
(216 mm)
14-1/2”
(368 mm)
9-3/8”
(238 mm)
Plafond
Dégagement
du plafond
min. 2-1/2”
(64 mm)
Dégagement
des combustibles
autour des
conduits :
min. 1”(25 mm)
Dégagement
des combustibles
autour des
conduits :
min. 1”(25 mm)
Supportez les sections horizontales
de conduits aux 24”(610 mm)
avec courroies
PAS DE PARCOURS
horizontal de conduits
Pente minimale 4:12
Rayon de courbe
min. 5”(127 mm)
Rayon de courbe
min. 5”(127 mm)
8”
4
12
Élévation
verticale
‘Y’
Min. 30”
(762 mm)
Max. 12’-0”
(3,7 m)
Décalage horizontale maximum permis
‘X’
(décalage pour buse la plus loin)
Plafond
LDK 1, LDK 3 ou LDK 4
+
+
Dessus du foyer
Y
Élévation
verticale
X
Max.
décalage
horizontal
permis
30”
762 mm 24” 610 mm
36”
914 mm 36” 914 mm
42”
1067 mm 48” 1219 mm
48”
1219 mm 60” 1524 mm
54”
1372 mm 72” 1829 mm
60”
1524 mm 84” 2134 mm
66”
1676 mm 96” 2438 mm
12’-0”
3,7 m 96” Max.

17
Dimensions
Encastrement sommaire
48”
(1219 mm)
LDK1
LDK4
LDK3
14”
(356 mm)
Buses
5”dia. (4)
(127 mm)
Buses
5”dia. (4)
(127 mm)
Buses
5”dia. (2)
(127 mm)
C
L
C
L
12”
(305 mm)
12”
(305 mm)
12”
(305 mm)
7”
(178 mm)
2”
(51 mm)
8”
(203 mm)
8”
(203 mm)
8”
(203 mm)
6”
(152 mm)
8”
(203 mm)
4”
(102 mm)
Écarteurs
1/2”(13 mm)
Écarteurs
1/2”(13 mm)
Écarteurs
1/2”(13 mm)
Plaque de 6”
à chaque
bout pour
raccorder
1270RBK
facultatif
Plaque de 6”
à chaque
bout pour
raccorder
1270RBK
facultatif
11-1/2”(292 mm)
11-1/2”(292 mm)
11-1/2”(292 mm)
panneau gypse 1/2”(13 mm)
panneau gypse 1/2”(13 mm)
panneau gypse 1/2”(13 mm)
support et
écarteur 1-1/2”
(38 mm)
support et
écarteur 1-1/2”
(38 mm)
support et
écarteur 1-1/2”
(38 mm)
support et
écarteur 1/2”
(13 mm)
support et
écarteur 1/2”
(13 mm)
3”
(76 mm)
2”
(51 mm)
3”
(76 mm)
3”
(76 mm)
Écarteur
1/2”(13 mm)
Écarteur
1/2”(13 mm)
support et
écarteur 1/2”
(13 mm)
Écarteur
1/2”(13 mm)
38”
(965 mm)
C
L
10”
(254 mm)
10”
(254 mm)
10”
(254 mm)
LDK1 = 49”(1245 mm)
LDK4 = 39”(991 mm)
LDK1 & LDK4 LDK 3
LDK 3 = 15”
(381 mm)
4”
(102 mm)
Encastrement à plat
Encastrement à plat
Min. 1” (25 mm) sous le plafond ni Min. 1”(25 mm)
sous le plafond ni
8”
(203 mm)

18
4”
(102 mm)
8”
(203 mm)
Encastrement sommaire
Encastrement
sommaire
Consultez le guide
d’installation fourni
avec le foyer pour
connaître les
dimensions
minimales de
cavité combustible
Dégagement
min. de 1/2”
(13 mm) des
combustibles
aux bouts
Voir détail
LDK1 = 49”(1245 mm)
LDK4 = 39”(991 mm)
LDK3 = 15”(381 mm)
LDK1 = 4”(102 mm)
LDK4 = 4”(102 mm)
LDK3 = 8”(203 mm)
LDK1 & LDK4
LDK3
Min. 20”
(508 mm)
Encastrement
à plat
Encastrement
à plat
2 x 4 à plat
2 x 4 à plat
Encastrement à plat
Dégagement min. de
1-1/2”(38 mm) des
combustibles au-dessus
Plafond
Plafond
Dégagement min. de 2-1/2”(64 mm) du plafond
Dégagement min. de 2-1/2”(64 mm) du plafond
1/2”
(13 mm)
Dégagements
min. de 1/2”(13 mm)
des combustibles
sur les côtés et à
l’arrière
Dégagement min. de
1-1/2”(38 mm) des
combustibles au-dessus
1/2”
(13 mm)
Dégagements min.
de 1/2”(13 mm)
des combustibles
sur les côtés et à
l’arrière
Dégagement
min. de 1”(25 mm)
des combustibles
autour des conduits
Dégagement
min. de 1”(25 mm)
des combustibles
autour des conduits
2 x 4 à plat pour
supporter le plenum.
Conservez un dégagement
de 1”(25 mm) des conduits.
Encastrement et dégagements

19
Plafond
5-1/2”
(140 mm)
Min. 2-1/2”
(64 mm)
Min. 8”
(203 mm) Min. 12” (305 mm)
Minimum length
of opening
L1 - 1500 = 40”
L2 - 1700 = 50”
L3 - 1800 = 64”
Construction à
mur combustible
Hauteur des écarteurs
Consultez le guide d’installation
fourni avec le foyer pour savoir
les dimensions minimales de
la cavité combustible
Panneau de béton
incombustible
Dégagement min.
de 1”(25 mm)
autour des conduits
LDK1 et LDK4 SEULEMENT -
voir dégagements à la page 18
Espace entre les supports de montage
peut demeurer ouvert pour permettre
la ventilation de la cavité.
La base de la cavité de sortie d’air
chaud doit être d’au moins la même
largeur que la sortie du plénum;
le reste de l’espace peut demeurer
ouvert an de permettre la
ventilation de la cavité.
Note : Des taches causées par la
poussière dans le débit d’air peuvent
apparaître sur les plafonds de couleurs
pâles. Maximiser la grandeur de
l’ouverture contribuera à réduire
la possibilité de taches.
2 x 4 à plat pour supporter
le plenum. Conservez un
dégagement de 1”(25 mm)
des conduits.
Sortie d’air cachée au haut du mur

20
Système de canalisation Linear LDK 1, LDK 4 avec Ventilateur de zone 1270RBK facultatif
Plénum LDK1 ou LDK4
Foyers Linear 1500J, 1700J ou 1800J
Consultez les directives d’installation
fournies avec le Système de
canalisation d’air Linear LDK
Raccord de sortie universel fourni avec le kit 1270RBK.
Peut être raccordé à un ou l’autre bout du plénum.
Maximum 1 x 1270RBK kit par plénum.
Note : NE PAS RACCORDER LE 1270RBK directement
au foyer si le Système de canalisation LDK est utilisé;
raccordez-le au plénum LDK SEULEMENT an de vous
assurer que la température du mur soit plus froide
même lorsque le ventilateur 1270 ne fonctionne pas.
Boîtier du ventilateur
1270RBK - consultez
le schéma pour l’empla-
cement possible du
boîtier. Peut être situé
plus haut ou plus bas
que le plénum LDK.
conduits 5”dia.
