Valor H5 User manual

1
4008896-03
© Copyright Miles Industries Ltd., 2022
INSTALLER
Leave this manual
with the appliance.
CONSUMER
Retain this manual
for future reference.

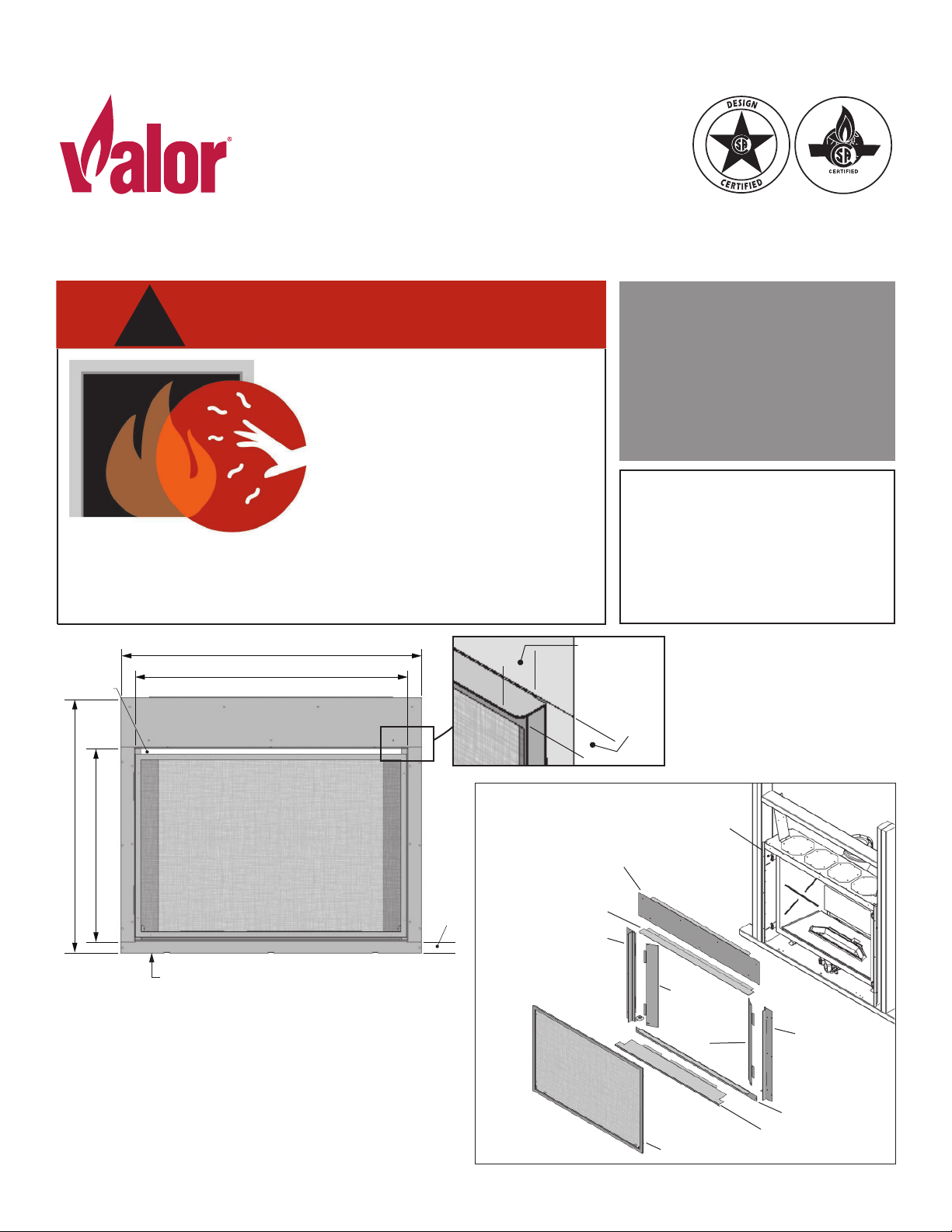

The 1130CIK Clean Installation Kit installs at the time of
framing the appliance BEFORE installing the wall finish.
Non-combustible wall finishes are required and
are applied over top of flanges and butted up to 1130’s
frame—see appliance installation manual for more
information about finishing around this kit.
This kit is not intended to and cannot be installed
with any other trim. Overview
H5 1100M
Top panel
Left hand panel
Right hand
panel
Lower panel
Right hand
door
Left hand
door
Removable panel
Barrier screen
Upper finishing
strip
39-1/2” [1004 mm]
33-5/8” [854 mm]
25-3/8” [645 mm]
36” [915 mm]
1-5/8” [42 mm]
%RWWRPRIWULPȵXVKZLWKERWWRPRIDSSOLDQFH
$LUJDS
DWWRSRI
%DUULHU
VFUHHQ Frame
depth
1-1/4”
[32 mm]
Upper Finishing
Strip depth
1-3/4” [45 mm]
This kit must be installed by a
qualified installer, service agency
or gas supplier at the time of
the heater installation. These
instructions are to be used in
conjunction with the fireplace
main installation instructions.
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and must be
installed for the protection of children and other at-risk
individuals.
1130CIK Clean Installation Kit
CSA approved for use with Valor H5 1100M models ONLY
INSTALLATION MANUAL
H5 Series

2
WARNING
Raised, non-combustibe hearths,
although safe, can get quite hot and may
present a burn hazard to children and
other at-risk individuals.
Section view, up the wall—detail
Lower panel
Removable panel
Finishing up the wall
Stud
Plywood base
Appliance base
:DOOȴQLVK
Removable panel
Appliance base
Combustible
VXEȵRRU
Plywood
VXEȵRRU
Non-combustible
PDWHULDO
1/2” combustible
shims at ends to
match Micore
1/2” insulating Micore panel
- min. 30” wide x 10” deep
(supplied with appliance)
1-5/8” [42 mm]
max. thickness
(including Micore)
/RZHUSDQHO
Lower panel
Removable panel
1-5/8”
[42 mm]
Front of
appliance
Plywood base
Appliance base
Lower panel
”
Plywood base
Appliance base
Non-
combustible
hearth with
Micore
Lower panel
Removable panel
1-1/4”
[32 mm]
Front of
appliance
Stud
Plywood base
Appliance base
Lower panel
Stu
d
Plywood b
ase
App
liance base
Wall
ȴQLVK
1130CIK - Finishing up the wall
1130CIK - Finishing with hearth
Section view, hearth—detail

3
Install Appliance with 1130 Clean Installation Kit
The frame fixing brackets provided loose with the
appliance are not needed with this kit.
The positioning brackets, convection gap filler brackets
and trim support brackets installed on the appliance
are not needed with this kit and must be removed as
indicated below.
Hearth considerations
You need to know whether there will be a hearth or
not in front of the appliance and some rules must be
considered:
Without hearth (up the wall)
In the case where there is no hearth, the bottom of the
appliance must be raised at least 4 inches above any
exposed combustible floor in front. See Finishing up the
wall diagram on previous page.
With hearth
Hearths or any exposed surface directly in front of the
appliance, raised above the bottom of the appliance
(max. 1-5/8” thick), or located within 4" vertically
below the bottom of the appliance will need to be
constructed of non-combustible material and must
include the 1/2" Micore insulation board provided to
be used as a thermal break between non-combustible
and combustible material underneath. See Finishing
with hearth diagram on previous page and appliance's
Installation Manual for more information.
Raising the appliance further will help reduce floor
temperatures.
Installation at time of framing
Prepare the appliance
1. On top of the appliance's case in front of the stand-
offs, remove the positioning brackets (2 screws each).
2. On top, each side of the window, remove the con-
vection brackets (1 nut/side).
3. On each side of the firebox, remove, from outside of
the appliance's case, four brackets which are used
with other fronts (2 screws each).
Installation
1. Align the appliance with the cavity, and push it in
until the front face is flush with the studs.
2. Install the lower panel using the three studs at the
base of the appliance (3 nuts supplied).

4

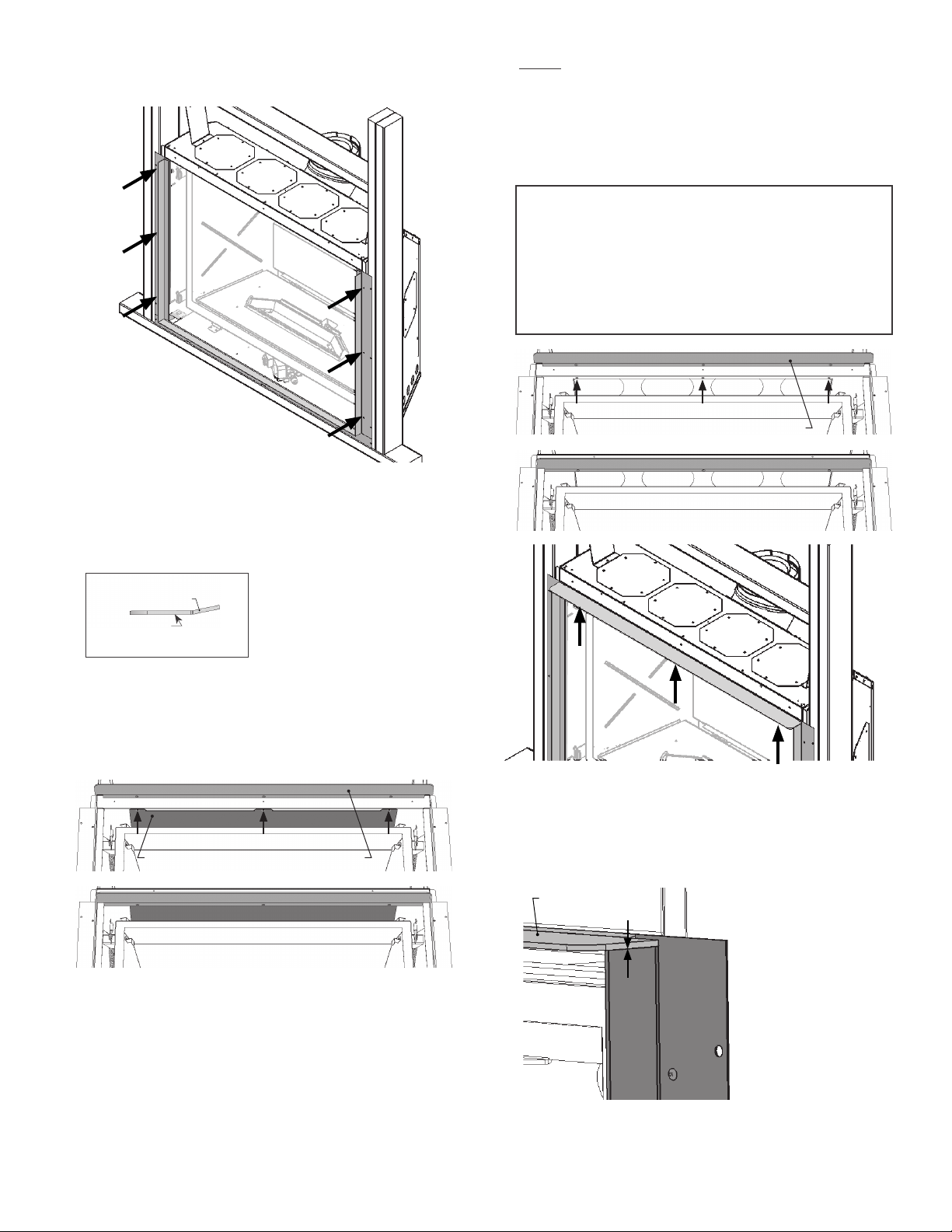

3. On the appliance, install the side panels as indicated
(3 x 1/2" screws per side).
4. Install the upper finishing strip in the orientation
shown below, under the appliance's case top edge.
The finishing strip is secured to the appliance using
the removable baffle's 3 existing screw holes.
With no HeatShift. Remove the 3 screws retaining
the removable convection baffle and discard them.
Slide the finishing strip over the baffle's tabs, then
secure the strip and baffle together to the appliance
using 3 countersunk screws supplied with this kit.
Curves upwards
in fireplace
Bottom
Front Rear
Side View
Convection baffle
Finishing strip installed
Finishing strip
ONLY with HeatShift. Remove the 3 screws retain-
ing the removable convection baffle. Remove the
baffle, then slide the finishing strip over the screw
holes and secure it with 3 countersunk screws
supplied. Discard the convection baffle and its
original screws.
Ensure there is no gap between the upper finishing
strip and the side panels.
If there is a gap, loosen the side panel's 3 screws,
push the panel up to close the gap and tighten the
screws.
NOTE
Use of the optional HeatShift System requires
the convection baffle to be removed above the
firebox. See Appliance Preparation, Optional
HeatShift or HeatShift section in Appendix D of
the appliance's installation manual.
Convection baffle
removed
Finishing strip installed
Finishing strip
Side
panel
Upper
finishing strip

5
5. Install the top panel as indicated (3 x 1/2" screws).
6. Ensure the appliance is snug against the framing
and secure it to the studs on each side (5 fixing
points per side). Use wood screws (not supplied with
this kit).
7. Set aside the side doors, removable panel and bar-
rier screen to install later when the appliance’s set-
up and wall finish application are completed.
8. Continue the installation of the appliance as indi-
cated in the H5 Installation Manual.
Finish kit installation
Once the appliance installation and wall finish is
completed, finish the installation of the framing kit.
1. Slide the removable panel at the bottom of the
fireplace into the clips on the horizontal supports on
each side; the panel covers the valve and goes
under the firebox. Push the panel in until fully
inserted into the clips.
2. Identify left hand door from right using diagram
below.
Left Side Door Right Side Door
Tab at the bottom

6

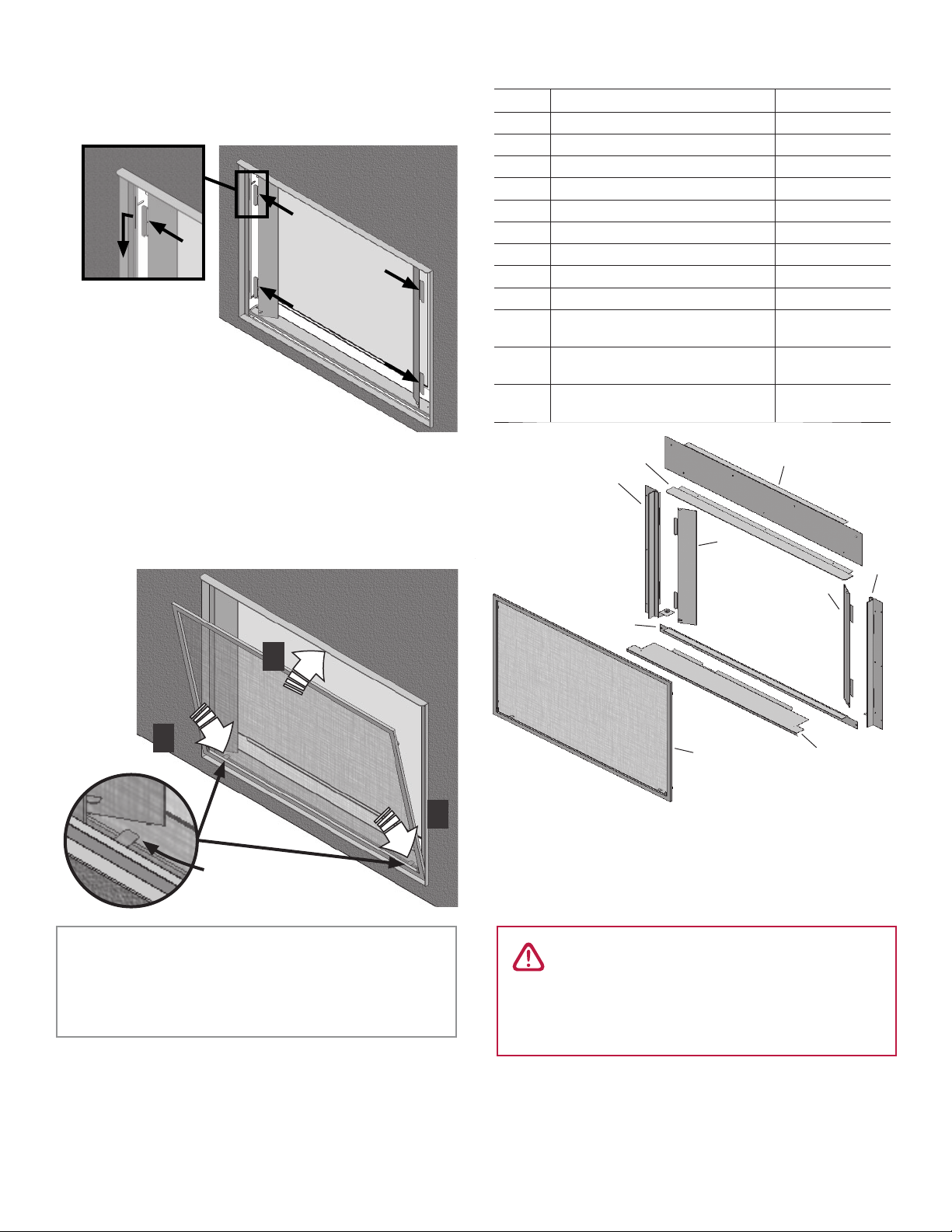

Description Part Number
1Toppanel 4008451AZ
2Upperfinishing strip 4008449AZ
3 Left hand side panel 4008439AZ
4 Right hand side panel 4008442AZ
5 Left hand side door 4008445AZ
6 Right hand side door 4008447AZ
7 Lower panel 4008450AZ
8Removablepanel 4008452AZ
9 Barrier screen 4008437AZ
not
shown #8 x 1/2 low profile screws black (9) 4004560
not
shown #8-18 x 1/2 countersunk screws (3) 4007627
not
shown #8 - 32 Hex nuts (3) 4001517
Repair Parts List
1
2
9
3
4
5
6
7
8
3. Position LH door to left side of front frame, identify
top and bottom door slots just behind front panel
and slide door locator laterally into slots. Then slide
door down.
4. Repeat for other
door.
5. Install the barrier screen. The tabs rest at the bot-
tom, and the screen is held in place by magnets.
a. Rest the bottom tabs on the edge of the
removable panel as indicated.
b. Push the screen against the steel front panel.
tabs at the
bottom
a
b
a
IMPORTANT
The barrier screen should sit as low as possible, to
leave an air gap at the top. This is intentional for
proper air flow.
WARNING
For safety purpose, ensure the barrier
screen is re-installed onto the fireplace
after maintenance.
Designed and Manufactured by / for Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

7

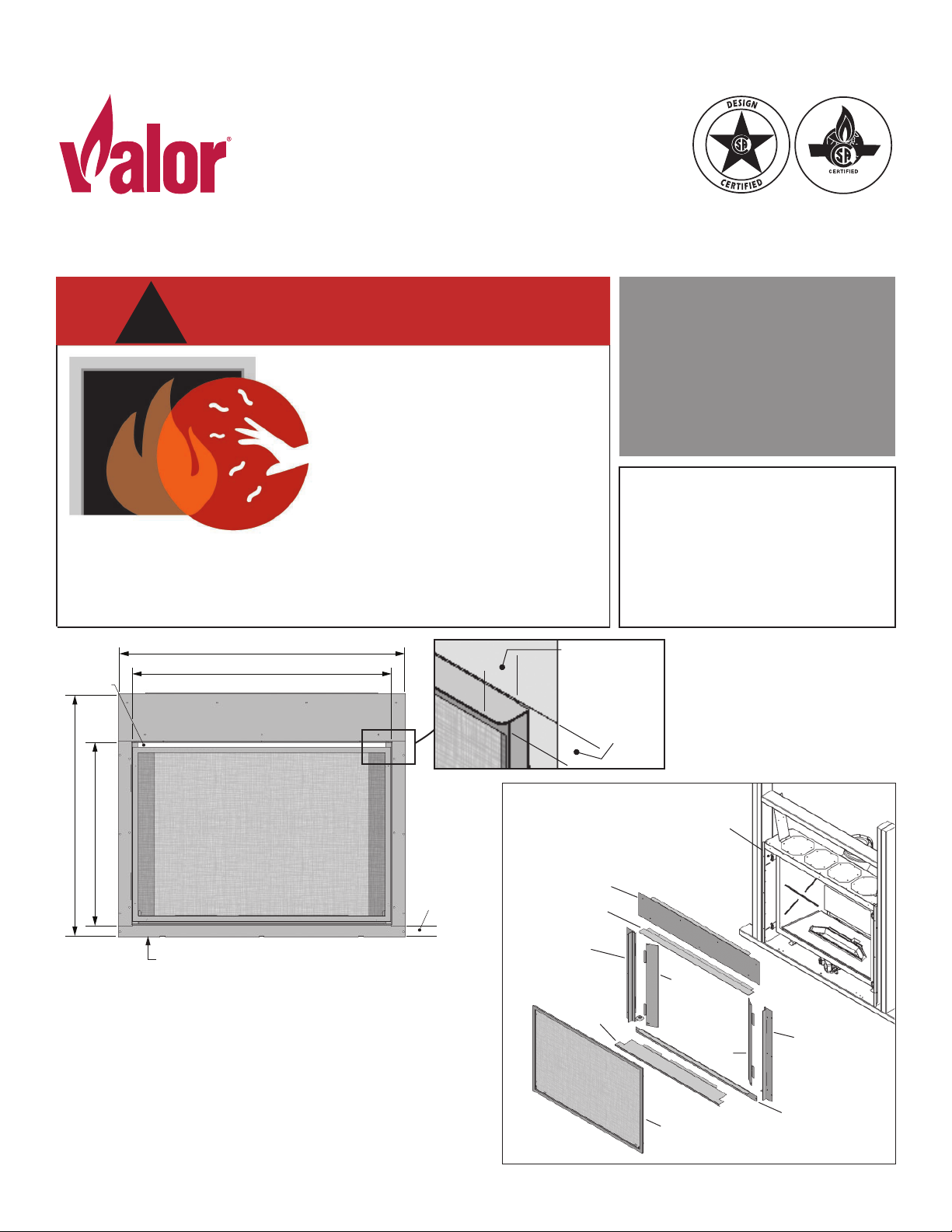

L'Encadrement minimal 1130CIK s'installe au foyer au
moment de l'encastrement dans la charpente AVANT
la finition du mur. La position de l'appareil est fixe. Les
matériaux de finition incombustibles exigés sont
ensuite appliqués en couvrant le kit jusqu'au périmètre du
cadre—voir le Guide d'installation du foyer pour les détails
concernant la finition du mur autour du cadre.
Cet encadrement ne peut être installé avec d'autres
bordures. Concept
Montant
gauche
Montant
droit
Panneau
du bas
Panneau
amovible
Pare-étincelles
Encadrement minimal 1130CIK
Certifié par la CSA pour usage avec les foyers Valor H5 1100M SEULEMENT
DIRECTIVES D'INSTALLATION
Série H5
H5 1100M
Panneau du haut
Porte
latérale
droite
Porte
latérale
gauche
Bande de finition
39-1/2” [1004 mm]
33-5/8” [854 mm]
25-3/8” [645 mm]
36” [915 mm]
1-5/8” [42 mm]
Bas de l’encadrement égal au bas de l’appareil
Espace
au-dessus
du pare-
étincelles
Profondeur
du cadre
1-1/4”
[32 mm]
Profondeur,
EDQGHGHȴQLWLRQ
1-3/4” [45 mm]
© Tous droits réservés, Miles Industries Ltd., 2022
VITRE CHAUDE - RISQUE
DE BRÛLURES.
NE TOUCHEZ PAS UNE
VITRE NON REFROIDIE.
NE LAISSEZ JAMAIS UN
ENFANT TOUCHER LA VITRE.
L’écran pare-étincelles fourni avec ce foyer réduit le risque
de brûlure en cas de contact accidentel avec la vitre chaude
et doit être installé pour la protection des enfants et des
personnes à risques.
DANGER
!
Ce kit doit être installé par un
installateur qualifié, une agence
de service ou un fournisseur de
gaz au moment de l'installation
du foyer. Ces instructions doivent
être utilisées conjointement avec
le Guide d'installation du foyer.
INSTALLATEUR
Laissez cette notice
avec l'appareil.
CONSOMMATEUR
Conservez cette notice
pour consultation
ultérieure.

8
Cales combustibles de
1/2” [13 mm] d’épaisseur
à chaque bout du panneau
Micore pour combler l’espace
Panneau amovible
Base du foyer
Sous-plancher
combustible
Contreplaqué
Matériau
incombustible
Panneau isolant Micore
de 1/2” [13 mm]
- min. 30” large x 10” profond
(fourni avec l’appareil)
Épaisseur max.
de 1-5/8” [42 mm]
(incluant Micore)
Panneau
du bas
AVERTISSEMENT
Les dalles incombustibles, même si elles
sont sécuritaires, peuvent devenir très
chaudes et peuvent causer des brûlures
aux enfants et personnes à risques.
Coupe transversale, au mur—détail
Finition au mur
Finition avec dalle
Coupe transversale, dalle—détail
Panneau du bas
Panneau amovible
Finition au mur
Linteau
Contreplaqué
Base du foyer
Finition du mur
Panneau du bas
Panneau amovible
1-5/8”
[42 mm]
Devant de
l’appareil
Dalle
incombustible
avec panneau
Micore
Sous-plancher
Base de l’appareil
Panneau du bas
in
combustible
av
vec panneau
Mic
ore
Sous-plancher
Base de l’appareil
Panneau du bas
Panneau amovible
1-1/4”
[32 mm]
Devant
du foyer
Linteau
Contreplaqué
Base du foyer
Panneau du bas
Linteau
Contreplaqué
Base du foyer
Matériau
GHȴQLWLRQ

9
Installez l'appareil avec l'Encadrement 1130CIK
Les supports de fixation des côtés fournis avec
l'appareil ne sont pas utilisés avec le 1130CIK.
Les angles de positionnement, déflecteurs de convec-
tion et supports de bordure installés sur l'appareil ne
sont pas utilisés et doivent être enlevés tel qu'indiqué
ci-dessous.
Dalle ou plancher protecteur
Vous devez savoir à ce point si une dalle ou un plancher
protecteur seront utilisés devant le foyer. Certaines
règles doivent être observées :
Sans dalle ou plancher protecteur
Dans le cas ou il n'y a pas de dalle ou plancher devant
le foyer, la finition du mur va jusqu'au rebord du bas
du 1130CIK. Voir l'illustration Finition au mur à la page
précédente.
Avec dalle ou plancher protecteur
Une dalle ou toute surface exposée devant l'appareil,
qu'elle soit plus haute que la base de l'appareil—
maximum 1-5/8" (42 mm) d'épaisseur—ou qu'elle
soit verticalement située à moins de 4" (102 mm)
sous la base de l'appareil, devra être fabriquée de
matériaux incombustibles. Elle devra inclure le panneau
isolant Micore de 1/2" (13 mm), fourni à titre d'isolant
thermique entre le matériau incombustible de la dalle/
plancher/surface exposée et le matériau combustible
en-dessous—voir l'illustration Finition avec dalle à la
page précédente et le Guide d'installation du foyer.
Soulever l'appareil aidera à réduire la température du
plancher ou dalle devant le foyer.
Installation au moment de l'encastrement
Préparez l'appareil
1. Sur le dessus de la caisse de l'appareil, enlevez les
deux angles de positionnement qui se trouvent au
devant (2 vis chacun).
2. De chaque côté du haut de la fenêtre, enlevez les
supports de convection (1 écrou par côté).
3. De chaque côté de la fenêtre, enlevez les quatre
supports de bordure utilisés avec les autres bor-
dures, les dévissant de l'extérieur de la caisse (2 vis
par support).
Installation
1. Insérez l'appareil dans la charpente le poussant
jusqu'à ce que sa surface avant soit alignée aux pot-
teaux de la charpente.
2. Installez le panneau du bas sur les trois chevilles du
bas du foyer, le fixant au foyer avec trois écrous
fournis.

10
3. Sur l'appareil, installez les montants des côtés
(3 vis de 1/2"par côté).
4. Orientez la bande de finition selon l'image ci-des-
sous et installez-la sous le rebord supérieur de la
caisse de l'appareil. La bande de finition est fixée à
l'appareil dans les mêmes trous de vis que le dé-
flecteur de convection amovible.
Sans HeatShift. Enlevez les 3 vis retenant le dé-
flecteur de convection amovible et jetez-les. Insérez
la bande de finition couvrant les trois languettes du
déflecteur et fixez les deux pièces ensemble à
l'appareil avec 3 vis à tête fraisée fournies.
Déflecteur de
convection
Bande de finition installée
Bande de finition
SEULEMENT avec HeatShift. Enlevez les 3 vis
retenant le déflecteur de convection amovible.
Enlevez le déflecteur puis insérez la bande de
finition sur les trous de vis du déflecteur et fixez la
bande à l'appareil avec 3 vis tête fraisée fournies.
Recyclez ou jetez le déflecteur de convection et ses
vis originales.
Assurez-vous qu'il n'y ait aucun espace entre la
bande de finition et les panneaux des côtés. Si c'est
le cas, dévissez le panneau de côté, remontez-le
pour fermer l'espace et revissez.
NOTE
Vous DEVEZ enlever le déflecteur de
convection si vous utilisez le système HeatShift
optionnel.
Voir Préparation, HeatShift, si utilisé ou
l'Appendice D du Guide d'installation du foyer.
Déflecteur de
convection enlevé
Bande de finition installée
Bande de finition
Panneau
de côté
Bande de
finition
Courbe vers le haut
dans le foyer
Avant Arrière
Bas
Vue de côté

11
5. Installez le panneau du haut et fixez-le avec trois vis
de 1/2" fournies.
6. Assurez-vous que l'appareil soit tout contre les
poutres de la charpente et fixez-le aux poutres de
chaque côté (5 points de fixation par côté). Utilisez
des vis à bois (non fournies).
7. Mettez les portes, le panneau amovible et le
pare-étincelles de côté pour les installer une fois
l'installation du foyer complétée.
8. Continuez l'installation du foyer selon son Guide
d'installation.
Complétez l'installation du 1130CIK
Une fois l'installation des pièces internes terminée et
la finition du mur appliquée, complétez l'installation de
l'encadrement.
1. Placez le panneau amovible sur les plaques hori-
zontales en bas de chaque côté et poussez-le vers
l'intérieur en l'insérant dans les attaches des
plaques. Poussez le panneau jusqu'au fond des
attaches. Le panneau couvre les commandes et va
jusqu'en-dessous de la fenêtre.
2. Identifiez la porte latérale gauche de la droite à
l'aide de l'illustration ci-dessous.
Porte gauche Porte droite
Onglets en bas

12
Code Description Pièces no
1 Panneau du haut 4008451AZ
2 Bande de finition 4008449AZ
3Montantgauche 4008439AZ
4Montantdroit 4008442AZ
5 Porte latérale gauche 4008445AZ
6 Porte latérale droite 4008447AZ
7Panneaudubas 4008450AZ
8 Panneau amovible 4008452AZ
9Pare-étincelles 4008437AZ
pas
montrées
Vis noires, profil bas, #8 x 1/2 (9) 4004560
Vis tête fraisée plate - #8-18 x 1/2 (3) 4007627
Écrous Hex - #8 - 32 (3) 4001517
Pièces
1
2
9
3
4
5
6
7
8
3. Installez la porte gauche en insérant ses onglets de
façon latérale dans les fentes situées juste derrière
la façade du montant tel qu'indiqué. Poussez la
porte vers le bas pour la sécuriser.
4. Répétez pour
l'autre porte.
5. Installez le pare-
étincelles. Les ong-
lets vont en bas et
le pare-étincelles
est tenu en place
par des aimants.
a. Posez les onglets du bas sur le panneau
amovible.
b. Poussez le pare-étincelles au cadre de métal
pour le fixer avec les aimants.
onglets en
bas
a
b
a
AVERTISSEMENT
Pour votre sécurité, assurez-vous que le
pare-étincelles soit bien réinstallé sur le
foyer après entretien.
IMPORTANT
Une fois fixé, poussez le pare-étincelles vers le bas
le plus possible pour laisser un espace en haut
afin de permettre la circulation d'air.
Conçue et fabriquée par / pour Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Notre politique en est une de développements et améliorations constants; certains détails peuvent varier de ceux donnés dans cette publication.
