Valor Portrait 569 Ledge Front User manual

1
4002418-09
The installation of this kit affects the framing and method of
installing the 530 heater.
Installation Sequence
1. Frame the cavity.
2. Install the heater with stud brackets, stand-offs, insulation, wall switch
kit, and cement board.
3. Gas fit and vent heater.
4. Drywall only (no tile, etc.).
5. Assemble and install the mounting frame.
6. Install finishing material (tile, etc.). Finish around or under 570 Finishing
Plate if using it.
7. Install the trim panel fitted with the barrier screen.
Note: This kit must be
installed or serviced by a
qualified installer, service
agency or gas supplier.
These instructions are to be
used in conjunction with the
main installation instructions
for the above listed heater
model.
Ledge Fronts 569
Approved for use with Valor heater models 530IN/IP ONLY
Not compatible with 530INI/IPI insert heaters
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and must be
installed for the protection of children and other at-risk
individuals.
INSTALLER: Leave this
manual with the appliance.
CONSUMER: Retain this
manual for future reference.
INSTALLATION MANUAL
Portrait
© Copyright Miles Industries Ltd., 2020.

2
530 engine
Touch control
wall switch
Roof
grille
panel
Stand-off
Stand-off
Insulation
Stud bracket
Stud bracket
Convection baffle
Mounting
frame
Window frame cover
Cement board
Trim panel —patina, brushed nickel or black—
with barrier screen
570FPB Finishing Plate
(530 engine and 570FPB Finishing Plate sold separately)

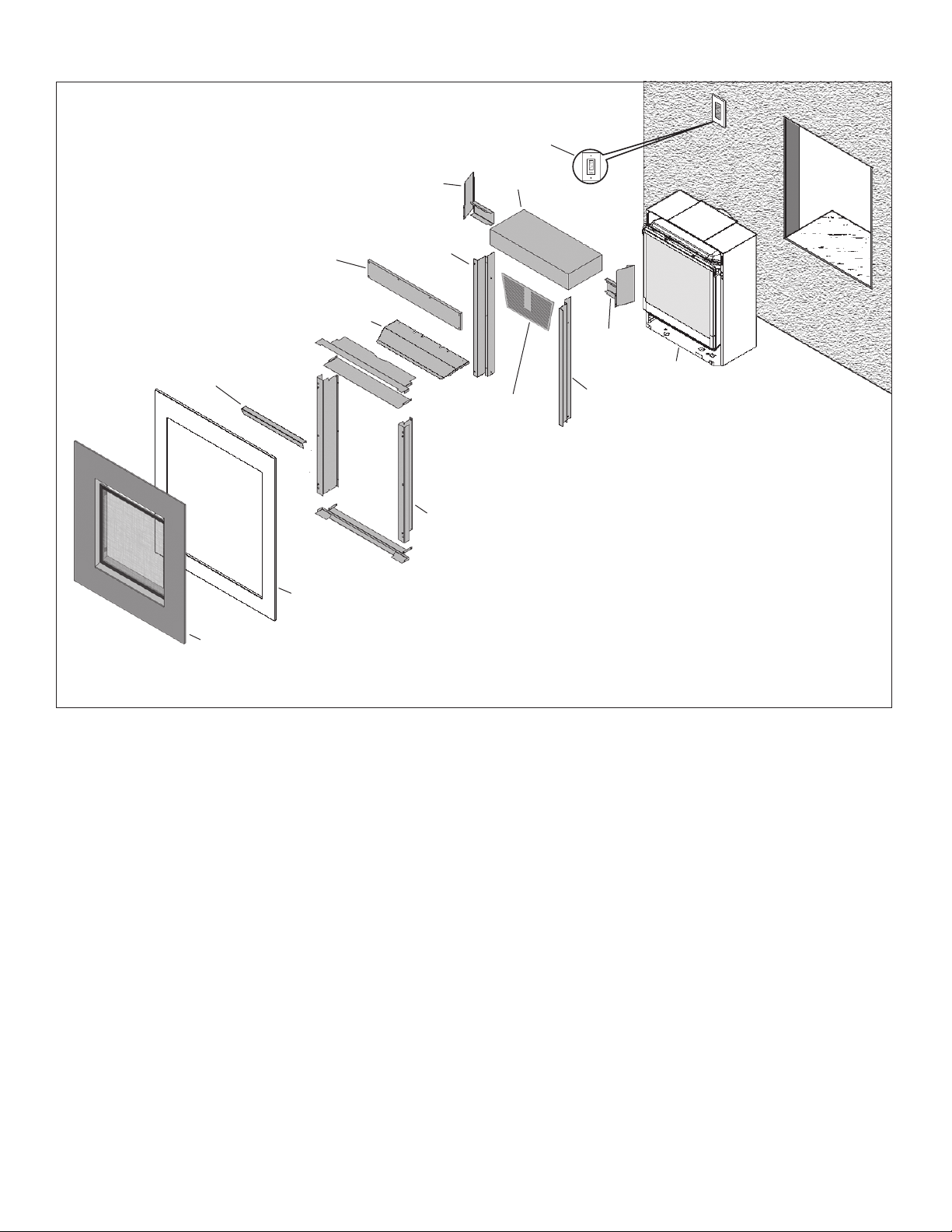

Overview

3
570 Finishing Plate
sold separately
Cement board
center
of vent
11/16” (17 mm) between
bottom of engine and
bottom of trim
570 plate thickness: 1/2” (13 mm)
Min. 36” (0.9 m) to
combustible materials
27-3/8” (696 mm)
31-1/8” (790 mm)
30” (762 mm)
36-1/2” (927 mm)
21-5/8” (549 mm)
25-1/4” (641 mm) 30-1/4” (768 mm) to header base 31” (787 mm) to cement board top
4” (102 mm) between
bottom of engine and
bottom of 570 plate
bottom of 570
bottom of trim
1/2” (13 mm) min.
under bottom of
trim for air gap
3-5/16” (84 mm)
cement board
and drywall
thickness:
1/2” (13 mm)
wall nish thickness
over top of drywall:
max 1” (25 mm),
1/2” (13 mm)
when using 570 Plate
6-5/8” (168 mm) dia.
3-5/8”
(92 mm)
7-1/8”
(181 mm)
2”
(51 mm)
22-1/2” (572 mm)
47-15/16” (1216.9 mm)
Face of
wall studs
33-15/16” (861.3 mm)
11-15/16”
(302.5 mm)
20” (508 mm)
12-3/4”
(324 mm)
to
surface
of wall
nish
2” (51 mm) sidewall
minimum clearance
90°
Dimensions & Clearances
Mantel Clearances A
B
Combustible
mantel
Face of
cement
board/
drywall
Mantel Depth ‘A’ 0–6”
(0–152 mm)
8”
(203 mm)
10”
(254 mm)
12”
(305 mm)
Mantel Height ‘B’ 4”
(102 mm)
8”
(203 mm)
10”
(254 mm)
12”
(305 mm)
Side View

4

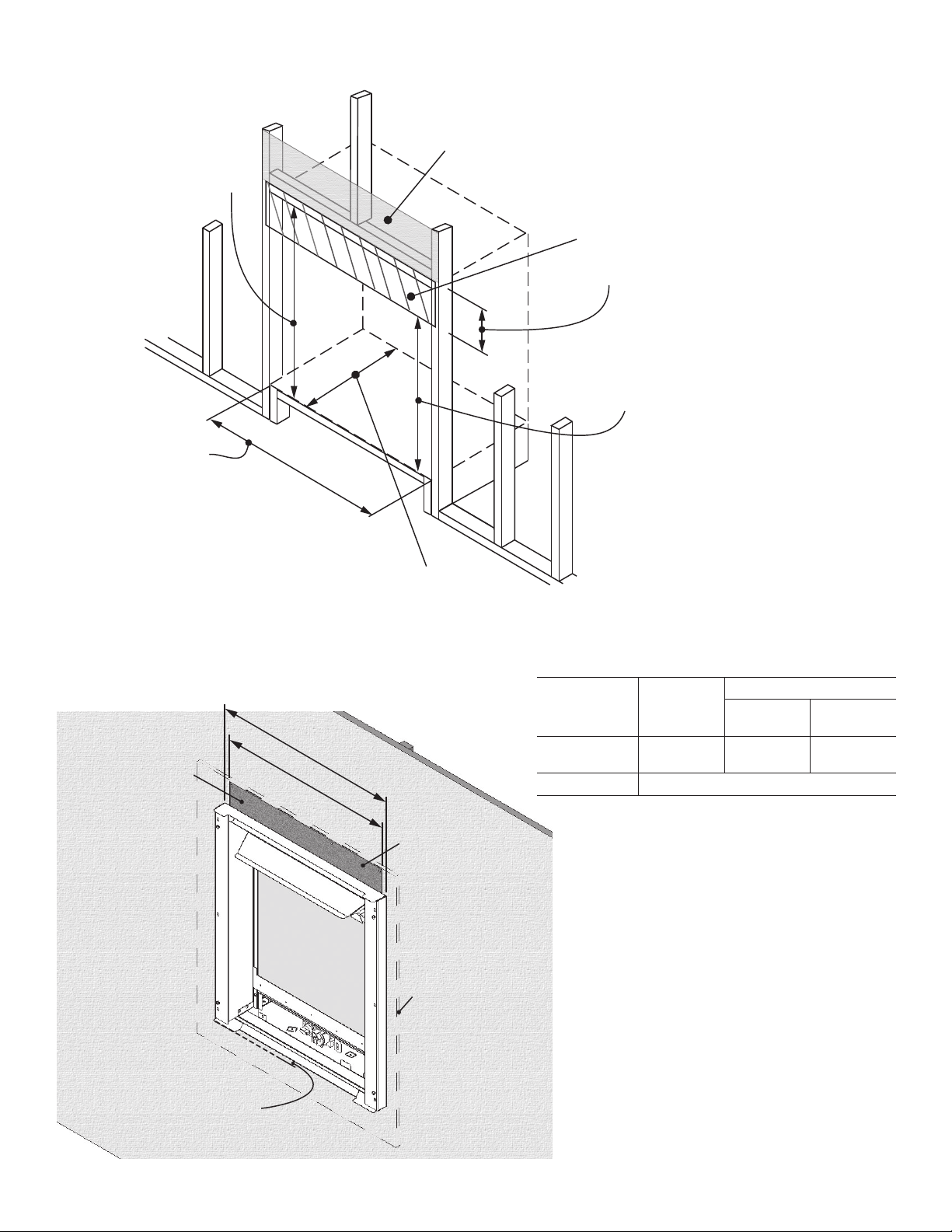

Framing
Wall Finish
30-1/4”(768 mm)
to header
27-3/8”(695 mm) to
cement board
3-5/8”(92 mm)
cement board
supplied
22-1/2”min.
(572 mm)
Wall Finish
This is the framing
width. Drywall to
23-3/4”(603 mm) wide.
Minimum 12-3/4” (324 mm)
(Allow extra for rear vent elbow)
drywall
570 plate outline
wall nish must be
non-combustible
at top of opening
gap must
remain open
for air ow
cement board
23-3/4” (603 mm)
25” (635 mm)
WALL FINISH no 570 plate
with 570 finishing plate
tile up to
plate:
tile behind
plate:
Tile or finish
thickness
1-1/8”
(30 mm)
1-3/8”
(35 mm)
5/8”
(18 mm)
Drywall 1/2” (12.7 mm)

5

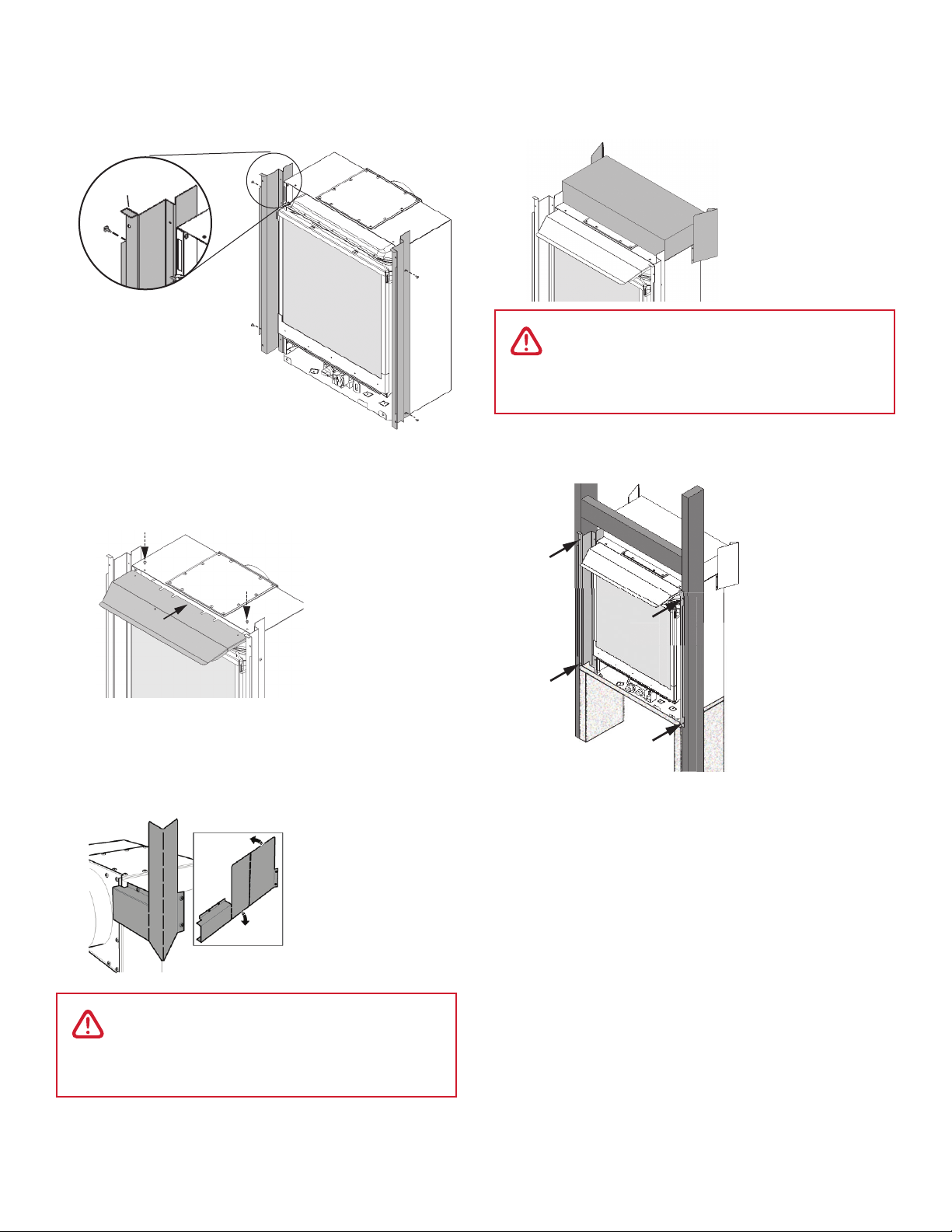

Installation
1. Fit the stud brackets to the appliance’s sides (2
screws/side). Make sure the horizontal tabs are at
the top.
2. Fit the convection baffle to the top of the appliance
case (2 screws). The convection baffle slips under
the top of the appliance case.
3. Required for installation in combustible
construction. Bend the stand-offs into shape and
fix them to the appliance’s case as indicated (4
screws/side, pre-fitted on engine).
tab at
the top
WARNING
Failure to install the stand-off spacers may
result in a fire hazard.
WARNING
Failure to install the insulation layers may
result in a fire hazard.
4. Required for installation in combustible
construction. Add insulation pad on the top of the
appliance, cutting around the pipe if installing a top
vent.
5. Mount the appliance to the studs with wood screws
(2/side, not supplied). Make sure the framing is
leveled.

6
7. Install Wall Switch
The wall switch includes a 35 feet cable which connects
to the receiver in the fireplace. The receiver is located
left of the gas valve under the firebox.
Note: You must complete the installation of the wall
switch, connect the battery holder, and test the wall
switch before pairing the remote control handset to the
receiver. See the fireplace’s installation instructions for
details on pairing the handset to the receiver.
a. Decide where the switch is to be installed in the
wall. Install an electrical outlet box or mud ring
as required (not supplied).
b. Thread the switch wire through an access hole in
the appliance toward the outlet box. The brown
end stays in the engine, the black end goes out
to the wall switch.
c. If connected, disconnect the battery holder from
the receiver.
d. Pull out the receiver. You can remove the ignition
wire to improve access to the receiver.
e. Take the switch wire and plug the brown
connector into the receiver’s connection slot as
indicated (the other slot should already be fitted
with the valve’s wire harness connector). See
diagram below.
Grille inserted
parallel to firebox
edge

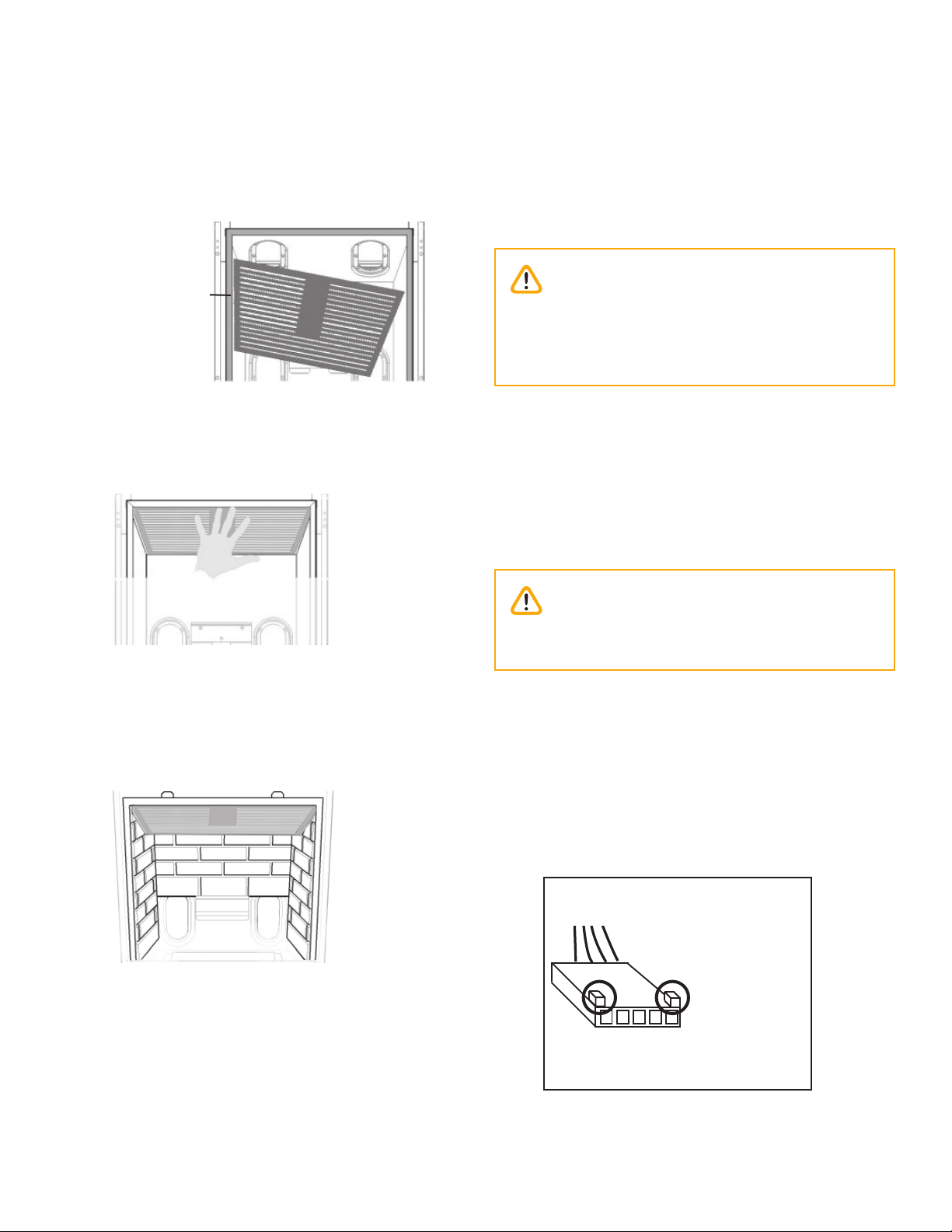

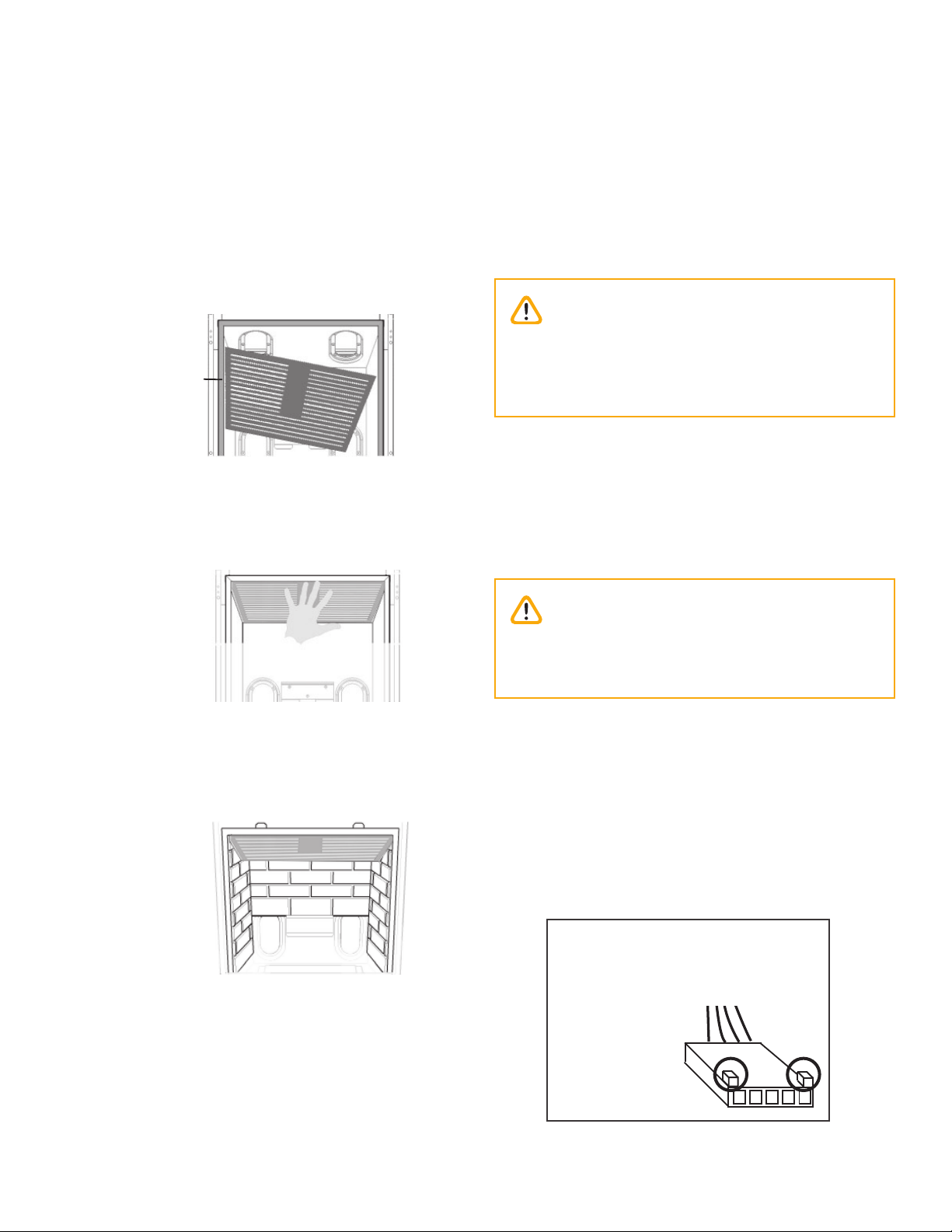

6. Install venting, panels, fuel beds, gas supply and so
on as per appliance instruction manual.
LOGS & ROCKS VERSIONS ONLY. Grille cannot be
used with coal fuel bed version. Install the grille panel
inside the appliance:
a. Insert the grille in the firebox by aligning one
of its side edge to the edge of the firebox as
indicated.
b. Raise the grille up to cover the top firebox ports
and hold with one hand.
Note: The port cover strip supplied with the
heater is not required.
c. Place the rear brick wall. It should support the
grille. If not, keep holding it while you place the
side brick walls. Refer to the fireplace installation
manual for more information on installing the
brick walls.
IMPORTANT: The connection can
only be done one way.
Do not force it or damage the pins
on the receiver box!
Caution
DO NOT PUT BATTERIES IN THE REMOTE CONTROL
RECEIVER. DO NOT PUT BATTERIES IN THE
BATTERY HOLDER or DO NOT CONNECT IT to the
receiver BEFORE you connect the wires!
Caution
DO NOT RUN the switch wire over top of firebox.
Route wire so it does not contact firebox.

7

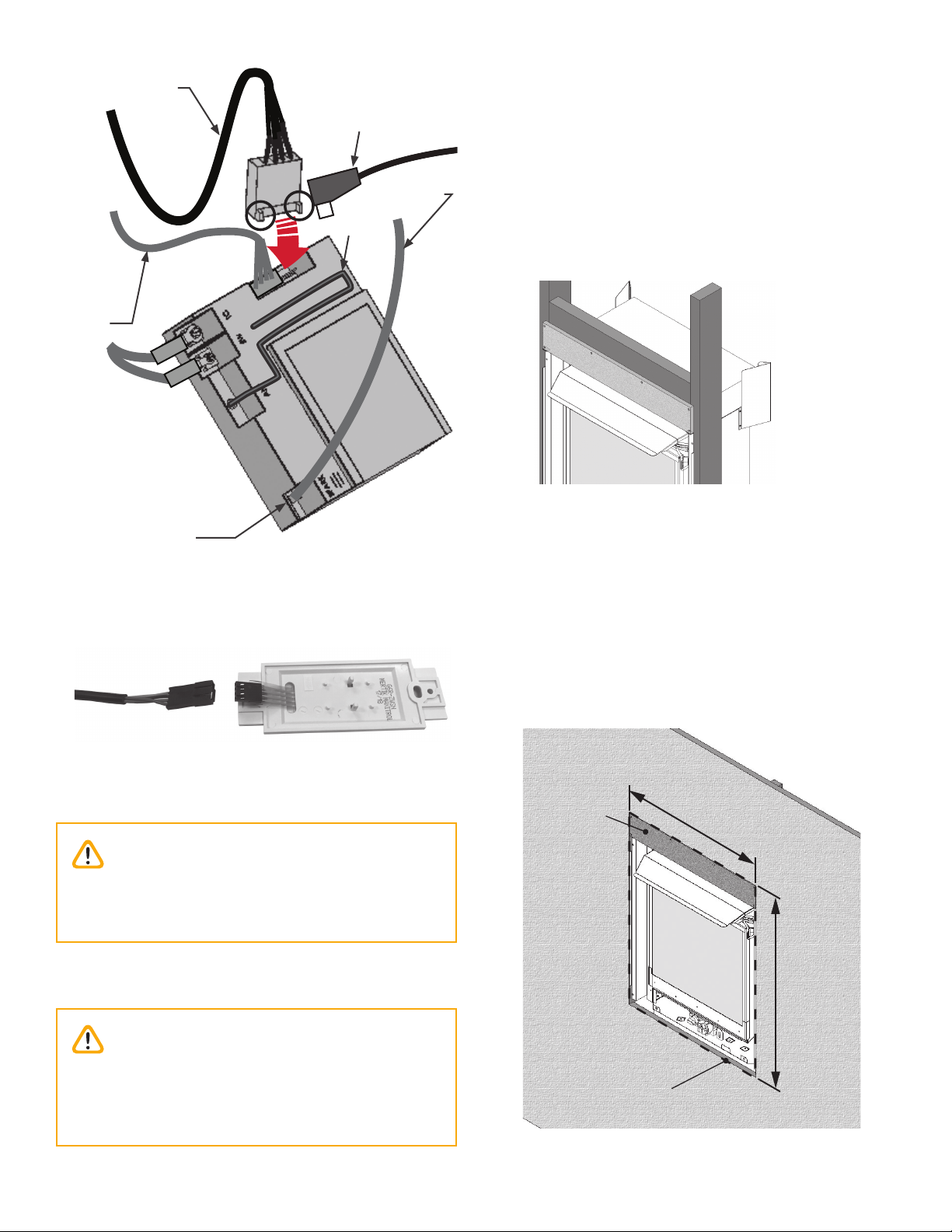

Ignition Wire Connection
(spade type connector)
Be careful when removing and
reinstalling not to bend or break
the spade connector
Ignition Wire
Antenna
Valve Wire
Harness
Wall Switch Harness Battery holder cable
(disconnected)
Caution
To avoid short-circuit to receiver, position
antenna so that it DOES NOT TOUCH ignition wire.
Caution
DO NOT USE screwdriver or other metallic object
to remove batteries from receiver or handset!
This could cause a short-circuit to receiver.
f. On the outside of the fireplace, run the switch
wire into the outlet box. Use insulated type
staples to secure the wiring to framing.
g. Plug the black end of the wire into the switch
plate connector.
h. Screw the switch plate into the installed outlet
box.
i. Reconnect the ignition wire to the receiver if it
was previously removed.
j. Insert 4 AA batteries in the battery holder. DO
NOT PUT BATTERIES IN THE RECEIVER!
k. Connect the battery holder to the receiver.
l. Test the wall switch’s operation.
m. Once the operation is confirmed correct, fix the
wall cover plate to the outlet box.
n. Replace the receiver and battery box in their
positions, as well as the antenna if deployed.
8. Install the cement board on top of the appliance.
The board sits on the horizontal tabs at the top of
the stud brackets.
9. Install the drywall at this point. Although it can be
installed later, the mounting frame for the front will
overlap it.
Wall opening: 23-3/4” (w) x 31” (h)
Note: If tiling, etc. is used overtop of drywall,
complete steps 10, 11, and 12 first as the frame,
once installed, will define where to tile up to.
Cement
board
Drywall opening
31”
(787 mm)
23-3/4”
(603 mm)

8
c. Slide the internal baffle over the screw tips on
the frame’s left piece, under the top piece. Hold
the baffle in place with one hand.
d. With the other hand, align the right holes of
the baffle to the holes in the top piece and the
frame’s right piece. Fix the three pieces together
from the outside with all tabs inboard (2 screws).
NOTE: All the side tabs of the bottom, top, and
internal baffle pieces should be inboard of the
frame.
Bottom piece orientation—right side view
Front
Fixing points
Screw tip
Fixing points
Internal baffle orientation—
right side view
Front
Screw tip
up
Frame top
Frame bottom
Frame—right side view
No tabs showing
on outside surface
10. Assemble the mounting frame following the steps
indicated below.
a. Fix the bottom piece to the two side pieces as
indicated below (2 screws/side).
b. From outside of the frame, fix the top piece to
the left side piece with the tabs inboard of the
side piece (2 screws).

9

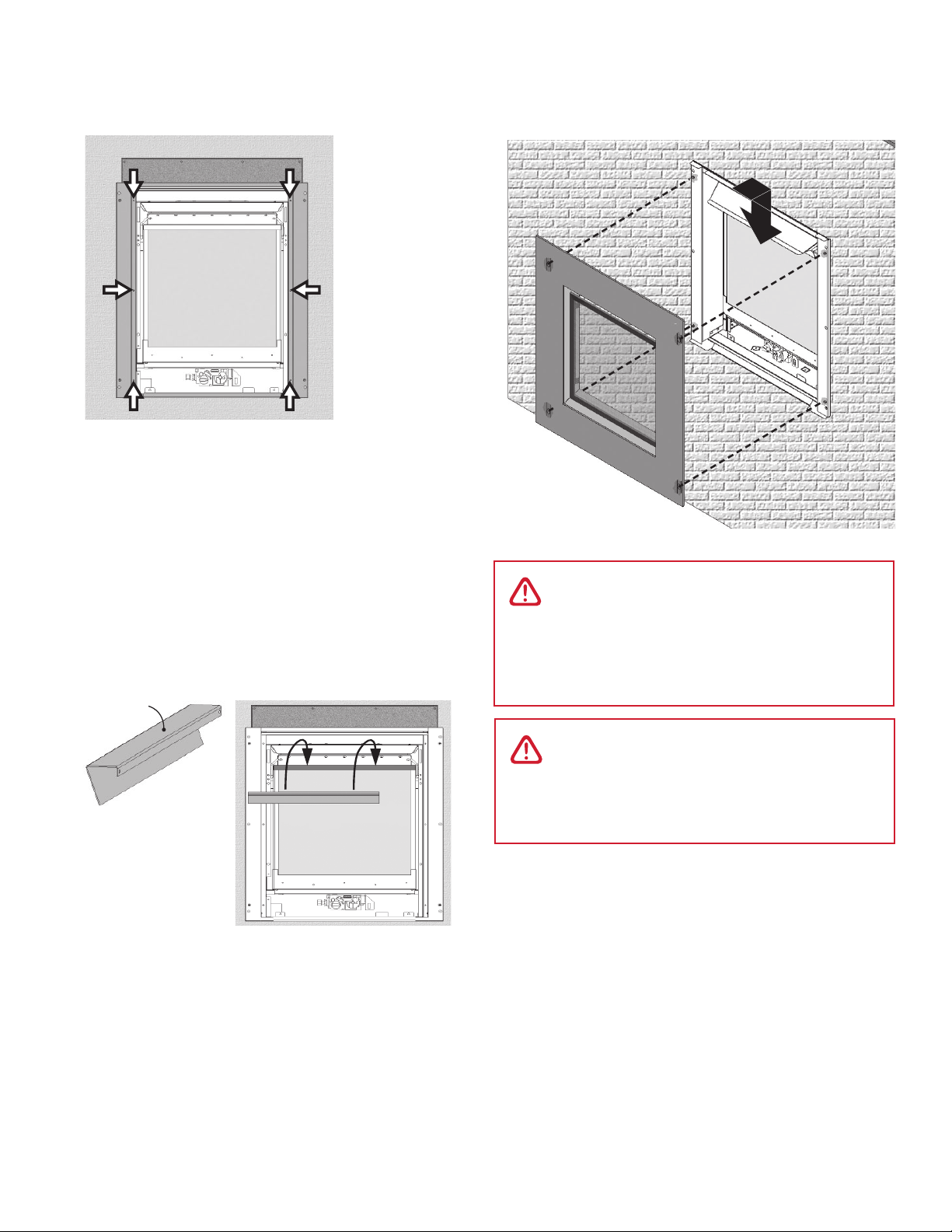

11. Slide the mounting frame over the appliance case.
The front of the frame has 4 screws protruding
from it. Fix the frame to the stud mounting panels
on each side of the appliance (3 screws per side).
12. Apply wall finish on top of drywall.
IMPORTANT: The drywall is assumed to be 1/2inch
thick.
Wall finish material thickness on top of drywall
such as tile, brick, and so on:
When finishing under optional 570 Plate:
1/2inch maximum.
When finishing around optional 570 Plate:
see mantel clearances if finish protrudes from plate.
Without 570 Plate: 1-1/8 inch maximum.
13. Hook the window trim cover on the top edge of the
window frame.
14. Hook the front trim to the mounting frame placing
its keyholes on the protruding screws on the front
face of the mounting trim and slide it downward to
fit it.
Maintenance
To clean the front trim, use mild soap and water. You
can dust the screen with a soft brush. To brush the back
of the screen, simply unhook the front trim.
If the barrier becomes damaged, the barrier shall
be replaced with the manufacturer’s barrier for this
appliance.
To clean the window and ceramics inside the firebox,
consult the Owner’s Information section of the Installation
and Owner’s Manual supplied with the fireplace.
DO NOT CLEAN THE GLASS WINDOW WITH AMMONIA!
Window frame cover—
rear view
Top
WARNING
DO NOT TOUCH THE BARRIER SCREEN,
CAST FRONT OR GLASS WHILE THEY ARE
HOT! Let the fireplace cool first before
performing any maintenance.
WARNING
FOR YOUR SAFETY, ensure the barrier
screen in installed on the fireplace after
maintenance.

10
Wiring Diagram
IGNITOR
red
Interruptor
Block
black
Battery Holder
PILOT
MAN Knob
Combination Control Valve
Main Valve Knob
PANEL
redyellow
Receiver
Antenna
RESET Button
Optional
Wall Switch
Kit
Connector
Thermocouple
8-Wire Cable (bundled)
ON/OFF Switch

11
Repair Parts List
Description Part Numbers
569LFP Patina 569LFN Nickel 569LFB Black
1 Trim Panel 4002267PA 4002267N 4002267AZ
2 LH Side Lead-in Panel 4002268AZ 4002268AZ 4002268AZ
3 RH Side Lead-in Panel 4002269AZ 4002269AZ 4002269AZ
4 Lower Lead-in Panel 4002270AZ 4002270AZ 4002270AZ
5 Cement Board 4002568 4002568 4002568
6 LH Column Assembly 4002272 4002272 4002272
7 RH Column Assembly 4002274 4002274 4002274
8 Bottom Panel 4002282AZ 4002282AZ 4002282AZ
9RoofGrille 4002101EB 4002101EB 4002101EB
10 Internal Baffle 4002402 4002402 4002402
11 Top Panel 4002276AZ 4002276AZ 4002276AZ
12 Window Frame Cover 4002279BY 4002279BY 4002279BY
13 Convection Baffle 4002277BY 4002277BY 4002277BY
14 Touch Control Wall
Switch with wire 4001487 4001487 4001487
15 LH Stud Bracket 4002516 4002516 4002516
16 RH Stud Bracket 4002517 4002517 4002517
17 LH ZC Stand-off4002570 4002570 4002570
18 Insulation 620B987 620B987 620B987
19 RH ZC Stand-off4002569 4002569 4002569
20 Barrier Screen 4003375 4003375 4003375
Screws 8 x 3/8 (20) 100A757 100A757 100A757
Nuts 8 x 32 (4) 4001517 4001517 4001517
1
20
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Designed and Manufactured by / for Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

12
L’installation de cette devanture affecte l’encastrement et
les paramètres d’installation du foyer 530.
Étapes d’installation
1. Érigez la charpente d’encastrement du foyer.
2. Installez le foyer avec les supports de montage, les écarteurs,
l’isolant, l’interrupteur mural, et le panneau de béton.
3. Branchez l’alimentation de gaz et installez les conduits d’évacuation.
4. Posez le panneau de gypse seulement (pas d’autre finition telle que
la tuile pour le moment).
5. Assemblez et installez l’encadrement.
6. Posez le matériau de finition (tuile, etc.).
Plaque de finition 570 (si utilisée) : finition en-dessous ou autour.
7. Installez le panneau de devanture muni du pare-étincelles.
© 2020 Droits d’auteurs, Miles Industries Ltd.
Note : Ce kit doit être
installé ou réparé par un
installateur qualifié, une
agence de service certifiée
ou un fournisseur de gaz.
Ces instructions doivent être
utilisées conjointement avec
les instructions d’installation
du modèle de foyer Valor
indiqué ci-dessus.
VITRE CHAUDE - RISQUE
DE BRÛLURES.
NE TOUCHEZ PAS UNE
VITRE NON REFROIDIE.
NE LAISSEZ JAMAIS UN
ENFANT TOUCHER LA VITRE.
L’écran pare-étincelles fourni avec ce foyer réduit le risque
de brûlure en cas de contact accidentel avec la vitre chaude
et doit être installé pour la protection des enfants et des
personnes à risques.
DANGER
!INSTALLATEUR : Laissez cette
notice avec l’appareil.
CONSOMMATEUR : Conservez
cette notice pour consultation
ultérieure.
Devantures Ledge 569
Certifiées pour usage avec foyers Valor 530IN/IP seulement
Incompatible avec foyers encastrables 530INI/IPI
GUIDE D’INSTALLATION
Portrait

13
Concept
Foyer 530
Interrupteur
mural
Grille de boîte de
foyer
Écarteur
Écarteur
Isolant
Support de
montage
Support de
montage
Déflecteur de
convection
Encadrement
Bordure de
fenêtre
Panneau
de béton
Panneau de devanture —fini patiné, nickel brossé ou noir—
avec pare-étincelles
Plaque de finition 570FPB
(Foyer 530 et Plaque de finition 570FPB vendus séparément)

14
Plaque de nition 570
vendue séparément
Panneau de béton Linteau
centre
d’évent
11/16”(17 mm) entre le
bas du foyer et le bas
de la devanture
Épaisseur de la plaque 570 :
1/2”(13 mm)
Min. 36” (0,9 m) des
matériaux combustibles
27-3/8”(696 mm)
31-1/8”(790 mm)
30”(762 mm)
36-1/2”(927 mm)
21-5/8”(549 mm)
25-1/4”(641 mm) 30-1/4”(768 mm) à la base du linteau 31”(787 mm) au dessus panneau béton
0
:
m)
bas de la plaque 570
bas de la devanture
3-5/16”(84 mm)
4”(102 mm) entre le bas
du foyer et le bas de la
plaque 570
Min. 1/2” (13 mm)
en bas de la devanture
pour circulation d’air
épaisseur du
panneau de
béton et du
panneau de
gypse : 1/2”
(13 mm)
épaisseur de la
nition du mur
par-dessus le
panneau de gypse :
max 1” (25 mm),
1/2” (13 mm) avec la
plaque 570
6-5/8”
(168 mm)
diamètre
3-5/8”
(92 mm)
7-1/8”
(181 mm)
2”
(51 mm)
22-1/2” (572 mm)
20” (508 mm)
12-3/4”
(324 mm)
à la
surface
de la
nition
du mur
dégagement minimum d’un mur
de côté : 2”(51 mm)
47-15/16” (1216,9 mm)
Surface des
poutres
du mur
33-15/16” (861,3 mm)
11-15/16”
(302,5 mm)
90°
A
B
Combustible
mantel
Face of
cement
board/
drywall
Dimensions et dégagements
Dégagements pour manteau ou tablette
Profondeur du
manteau ‘A’
0–6”
(0–152
mm)
8”
(203 mm)
10”
(254 mm)
12”
(305 mm)
Hauteur du
manteau ‘B’
4”
(102 mm)
8”
(203 mm)
10”
(254 mm)
12”
(305 mm)
Côté droit
Manteau
ou tablette
combustible
Façade
du
panneau
de
béton/
gypse

15
Encastrement
Finition du mur
30-1/4”(768 mm)
à la base du linteau
27-3/8”(695 mm) à la
base du panneau de
béton
3-5/8”(92 mm)
panneau de béton
(fourni)
22-1/2”min.
(572 mm)
Panneau de gypse
Largeur de l’encastrement.
Ouverture du panneau de gypse :
23-3/4”(603 mm).
Minimum 12-3/4” (324 mm)
(Ajoutez de l’espace pour l’évacuation arrière)
panneau
de gypse
Finition du mur :
Matériau
au-dessus
de l’ouverture
doit être
incombustible
Contour de la
Plaque 570
cet espace doit
rester libre pour
aération
panneau
de béton
23-3/4” (603 mm)
25” (635 mm)
FINITION DU MUR
Sans
Plaque
570
Avec Plaque 570
Fini
jusqu’à la
Plaque
Fini
derrière la
Plaque
Épaisseur du
matériau de finition
(ex : tuile)
1-1/8”
(30 mm)
1-3/8”
(35 mm)
5/8”
(18 mm)
Gypse 1/2” (12.7 mm)

16
Installation
1. Fixez les supports de montage de chaque côté
du foyer (2 vis/côté). Assurez-vous que l’onglet
horizontal du support est en haut.
2. Fixez le déflecteur de convection au dessus de la
caisse du foyer (2 vis). Le déflecteur se glisse sous le
dessus de la caisse.
3. Exigé pour les installations dans une construction
combustible. Pliez les écarteurs et fixez-les à la
caisse du foyer tel qu’indiqué (4 vis/côté, pré-
installées sur le foyer).
onglet
en haut
4. Exigé pour les installations dans une construction
combustible. Ajoutez le coussin isolant sur le
dessus de l’appareil. Coupez-le au centre pour
installation à évent sur le dessus.
5. Fixez l’appareil à la charpente à l’aide de vis à bois
(2/côté, non-fournies). Assurez-vous que l’appareil
soit d’équerre.
AVERTISSEMENT
Risque d’incendie si les écarteurs ne sont
pas installés.
AVERTISSEMENT
Risque d’incendie si l’isolant n’est pas
installé.

17
Grille insérée
parallèlement au
bord de la boîte
de foyer
6. Continuez avec l’installation du foyer 530,
le branchement de l’alimentation de gaz, le
raccordement des conduits d’évacuation et ainsi de
suite en suivant les directives d’installation fournies
avec l’appareil.
Versions à BÛCHES ET PIERRES SEULEMENT—ne
peut être utilisé avec la version charbons.Installez la
grille dans la boîte de foyer, couvrant les orifices du
haut.
a. Insérez la grille dans la boîte de foyer en
l’alignant parallèlement au bord de côté de la
boîte de foyer tel qu’indiqué.
b. Soulevez la grille contre le panneau supérieur
de la boîte de foyer pour couvrir les orifices et
tenez-la d’une main.
Note : le couvercle d’orifices fourni avec le foyer
n’est pas nécessaire.
c. De l’autre main, placez le muret arrière. La grille
devrait reposer sur ce muret. Sinon, continuez
de tenir la grille et placez les murets des côtés.
Consultez le guide d’installation fourni avec le
foyer pour plus d’information.
7. Installez l’interruteur mural.
L’interrupteur inclut un fil de 35 pieds (10,6 m) et
une plaque murale. Il se branche au récepteur de
la télécommande du foyer. L e récepteur est situé à
gauche de la soupape sous le brûleur.
Note : Vous devez terminer l’installation de
l’interrupteur mural, brancher le porte-piles et
vérifier l’interrupteur avant de synchroniser le
récepteur à la manette de télécommande. Voir le
guide d’installation du foyer pour savoir comment
sychroniser la manette au récepteur.
a. Installez une boîte de raccordement électrique
(non fournie) à l’endroit où sera situé
l’interrupteur.
b. Insérez le fil de l’interrupteur dans un des trous
d’accès de l’appareil, le plus près possible du
récepteur.
c. Si le porte-piles est déjà installé, débranchez-le
du récepteur.
d. Tirez le récepteur hors du foyer. Vous pouvez
débrancher le fil d’allumage afin de faciliter le
maniement du récepteur.
e. Branchez le fil de l’interrupteur dans la
connexion libre du récepteur (l’autre connexion
est occupée pas le harnais de la soupape). Voir
les schémas à droite.
Mise en garde
NE METTEZ PAS DE PILES DANS LE RÉCEPTEUR DE
LA TÉLÉCOMMANDE! NE METTEZ PAS DE PILES
DANS LE PORTE-PILES ou NE LE BRANCHEZ PAS au
récepteur AVANT de brancher tous les fils.
Mise en garde
Évitez de faire passer les fils au-dessus de la
boîte de foyer ou de les placer de façon à ce qu’ils
touchent la boîte de foyer.
IMPORTANT : Le connecteur ne
peut être branché que d’une façon.
Ne le forcez pas car il pourrait
endommager les fiches de contact
du récepteur!

18
f. De l’extérieur de l’appareil, acheminez le fil
jusqu’à la boîte de raccordement.
g. Branchez le fil à l’interrupteur et à la boîte
raccordement électrique.
h. Vissez la plaque de l’interrupteur à la boîte de
raccordement installée.
i. Rebranchez le fil d’allumage s’il a été débranché.
j. Insérez 4 piles AA dans le porte-piles. NE METTEZ
PAS DE PILES DANS LE RÉCEPTEUR!
k. Branchez le porte-piles au récepteur.
l. Vérifiez le fonctionnement de l’interrupteur.
m. Fixez la plaque murale à la boîte de
raccordement.
n. Replacez le porte-piles, le récepteur de même
que son antenne si elle a été déplacée.
8. Installez la panneau de béton au-dessus de
l’appareil. Le panneau doit reposer sur les
languettes du haut des supports de montage à la
charpente.
9. Installez le panneau de gypse. Quoiqu’il puisse être
installé plus tard, l’encadrement qui soutient la
devanture dépassera sur les bords du gypse, donc il
est mieux de le faire maintenant.
Ouverture du panneau de gypse :
23-3/4 po (l) sur 31 po (h)
Note : Si un matériau de finition (tuile ou autre)
doit être installé sur le panneau de gypse,
complétez d’abord les étapes 10, 11, et 12 puisque
l’encadrement, lorsqu’installé, définira la limite du
matériau de finition.
Mise en garde
Afin d’éviter un court-circuit, assurez-vous que
le fil d’allumage NE TOUCHE PAS l’antenne du
récepteur.
Connexion du fil
d’allumage
(cosse)
Faites attention si
vous débranchez
et rebranchez le fil
d’allumage de ne pas
plier ou
briser la cosse
Fil d’allumage
Antenne
Câble du porte-piles
(débranché)
Harnais de la
soupape
Fil de l’interrupteur
Panneau
de béton
Ouverture
du panneau
de gypse
31”
(787 mm)
23-3/4”
(603 mm)
Mise en garde
N’UTILISEZ PAS de tournevis ou autre objet
métallique pour enlever les piles du porte-piles
ou de la manette! Ceci pourrait court-circuiter le
récepteur.

19
Orientation de la pièce du bas—côté droit
Devant
Points de
fixation
Points de fixation
Orientation du déflecteur interne—
côté droit
Devant
Pointe de vis
Pointe de vis
vers le
haut
Haut de l’encadrement
Bas de l’encadrement
Encadrement—
côté droit
Languettes non-visibles sur
la surface extérieure
c. Glissez le déflecteur interne sur les pointes des
deux vis du support de montage gauche sous
la pièce du dessus. Tenez le déflecteur en place
avec une main.
d. Avec l’autre main, alignez les trous de fixation du
côté droit du déflecteur avec les trous de la pièce
du dessus et ceux du support de montage droit.
Fixez les trois pièces ensembles en les vissant de
l’extérieur de l’encadrement (2 vis).
NOTE : Assurez-vous que les languettes de
toutes les pièces soient vers l’intérieur de
l’encadrement.
10. Assemblez l’encadrement selon les étapes indiquées
ci-dessous.
a. Fixez la pièce du bas aux supports des côtés tel
qu’indiqué ci-dessous (2 vis/côté).
b. De l’extérieur de l’encadrement, fixez le côté
gauche de la pièce du dessus en vous assurant
que les languettes soient vers l’intérieur de
l’encadrement (2 vis).

20
11. Installez l’encadrement sur la caisse du foyer. Le
devant de l’encadrement peut être identifié grâce
à 4 vis en saillie qui serviront à fixer la devanture.
Fixez l’encadrement aux supports de montage de
chaque côté du foyer (3 vis/côté).
12. Posez le matériau de finition du mur sur le gypse.
IMPORTANT : Le panneau de gypse est
généralement d’une épaisseur de 1/2 po (13 mm).
L’épaisseur du matériau de finition sur le gypse tel
que la tuile, la brique et ainsi de suite doit être :
e. Avec la Plaque 570:
- finition sous la plaque - max 1/2 po (13 mm);
- finition autour de la plaque - voir les
dégagements pour manteau et tablette si la
finition dépasse en saillie de la plaque
f. Sans la Plaque 570: max 1-1/8 po (30 mm).
13. Accrochez la bordure de fenêtre sur le dessus du
cadre de fenêtre.
Bordure de
fenêtre —vue de
l’arrière
Dessus
14. Accrochez la devanture sur l’encadrement en
plaçant les trous de serrures de la devanture sur les
vis en saillie de l’encadrement. Tirez la devanture
vers le bas pour la fixer.
Entretien
Pour nettoyer la bordure, utilisez une solution d’eau et
de savon doux. Époussettez le pare-étincelles à l’aide
d’une brosse à poils doux. Pour brossez l’arrière du
pare-étincelles, décrochez simplement la bordure.
Si le pare-étincelles est endommagé, il doit être
remplacé par le pare-étincelles conçu par le
manufacturier pour cet appareil.
Pour nettoyer la fenêtre et l’intérieur de la boîte de
foyer, consultez la section Information à l’intention
du consommateur dans le Guide de l’installation et du
consommateur fourni avec le foyer.
AVERTISSEMENT
NE TOUCHEZ PAS LE PARE-ÉTINCELLES, LA
DEVANTURE OU LA FENÊTRE LORSQU’ILS
SONT CHAUDS! Laissez le foyer refroidir
avant de le nettoyer.
AVERTISSEMENT
POUR DES RAISONS DE SÉCURITÉ, assurez-
vous que le pare-étincelles soit réinstallé
sur le foyer après l’entretien.
