Valor 555CFK User manual

1
Note: This kit must be installed or serviced by a quali ed installer, service agency or the gas
supplier. These instructions are to be used in conjunction with the main installation instructions for
the above listed models.
WARNING: If the information in these instructions is not followed exactly, a  re or explosion
may result causing property damage, personal injury or loss of life.
GROUNDING: This power supply must be installed and grounded in accordance with local codes,
or in the absence of local codes, with the current Canadian Electrical Code CSA C.1. or in the
USA the National Electrical Code ANSI/NFPA0 latest edition.
DESCRIPTION OF SYSTEM
The models listed above have been designed to accommodate the installation of an air circulation
fan. Operated by a variable speed control and a thermally actuated switch, the fan is designed to
boost the natural convection through the heater; this may be a desirable feature dependent on the
 replace location and room layout. The circulating fan may be installed before the heater installation
or as a retro t at a later date.
OPERATION
The fan is designed for automatic operation using a thermal switch. It will take approximately 10-15
minutes for the appliance to warm up and allow the switch to activate the fan. To operate the fan,
rotate the speed control knob clockwise from OFF to HIGH. Further rotation will control the fan speed,
once the automatic thermal switch has been activated. If the  re is turned off, the fan will continue
to operate until the thermal switch cools, unless the speed control is manually turned to the OFF
position.
Should electrical power fail, the heater operation will remain unaffected.
ELECTRICAL REQUIREMENTS
The fan kit requires a power supply of 120 Volts, 1 phase, 60 Hz. Full load current is less than 1
amp.
4000510-04
555CFK CIRCULATING FAN KIT
INSTALLATION and OPERATING INSTRUCTIONS
CSA approved for use only with:
Valor models 530 I, RetroFire RF24 and Madrona MF28


Variable Speed
Control Box
Spade
Terminals
Fan with bracket mounted
Spade
Terminals
Sheet Metal Screws (2)
Thread Cutting Screw (1)
Adhesive Cable Retainer
Thermal Switch
and Lead
6’-0”
Grounded
Plug

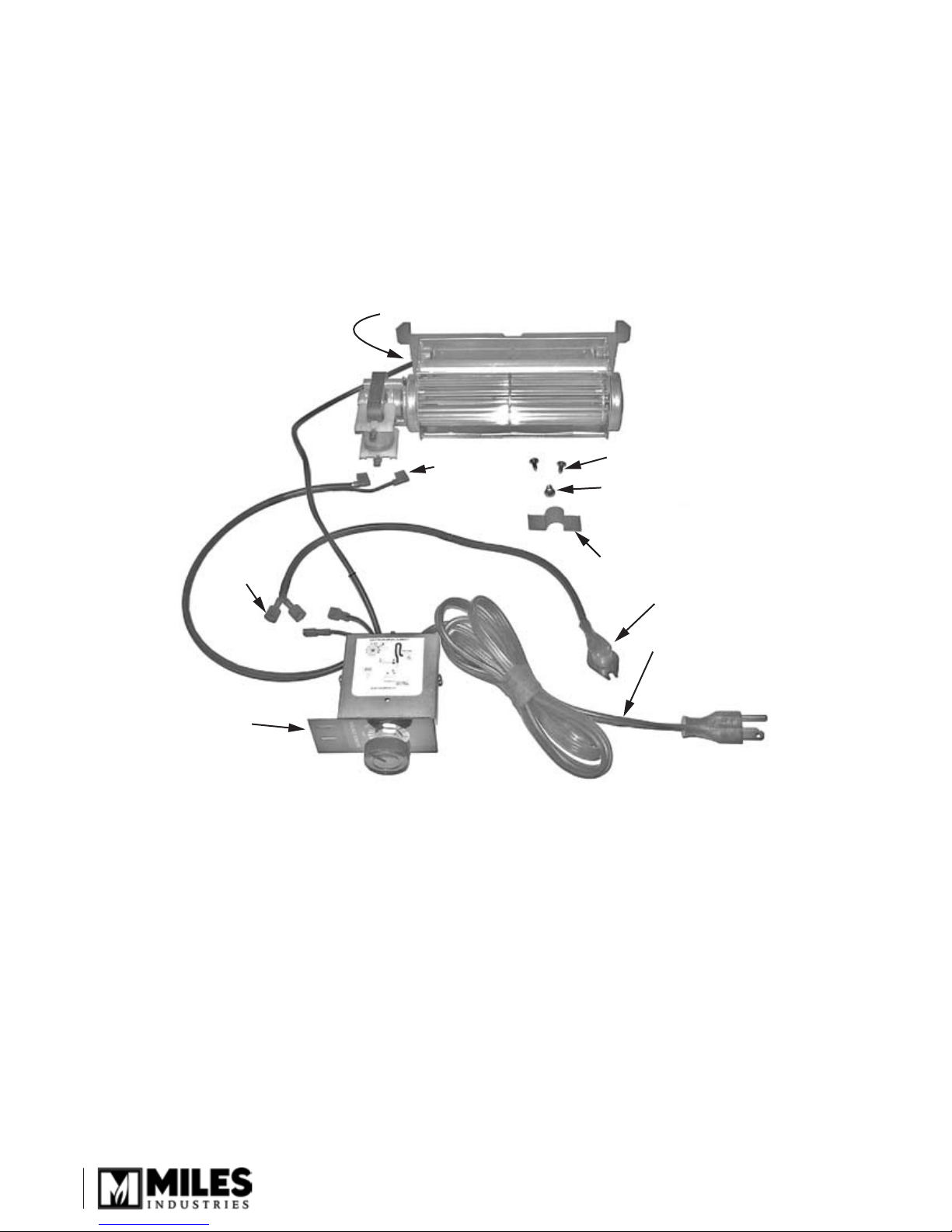

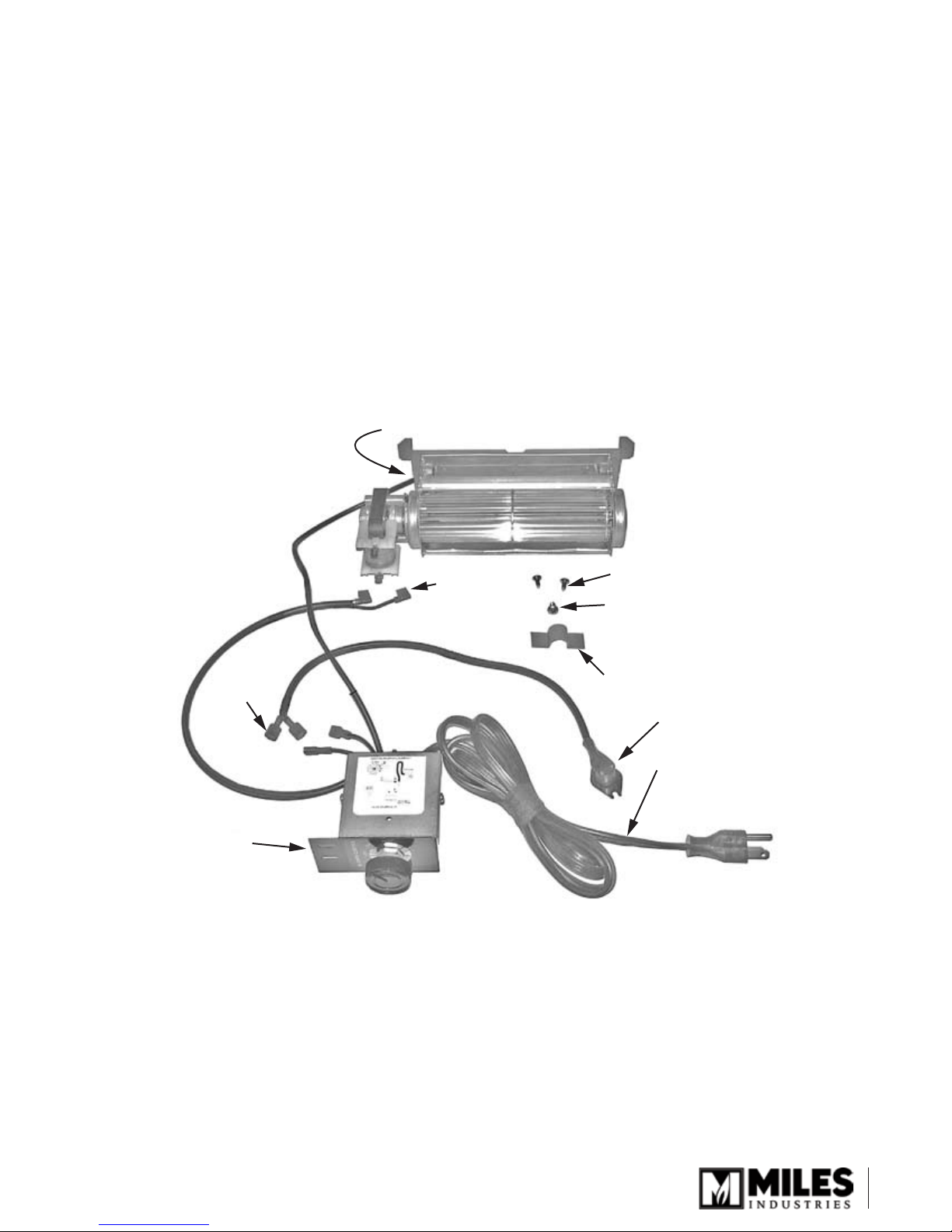

Fan Kit Components
FAN KIT COMPONENTS
The complete #555CFK kit contains the following:
Fan & motor unit assembled to fan mounting bracket c/w wiring harness, speed control junction
box, thermal sensor switch and 6’ cord set.
Control box mounting screw and cable retainer.
Unit mounting screws ().
•
•
•

3
PREPARATION
New replace installations
If installing the fan kit in a new application, follow the installation guidelines in the following pages in
conjunction with the installation manual supplied with the replace engine.
Existing replace installations
If installing the fan kit in an existing replace, start with the following steps, refering to the installation
manual supplied with the replace engine.
In a cold replace, remove the trims and front (preceded by the top if 530 free standing stove), the
window, the logs/coals/stones and bricks.
Shut-off the gas supply to the replace and disconnect the gas line from the unit’s valve.
Remove the burner module.
If installing in an insert, insure that the metal base of the replace enclosure is supported. If
the metal base can ex up and down, it may be a source of vibration noise when the fan unit is
installed. Now is the time to correct this.
Install the fan according to the guidelines of the next pages.
TESTING THE FAN UNIT AFTER INSTALLATION
Although the fan and controls are factory tested to ensure proper operation, a check should be
performed after the fan installation, prior to nishing the assembly of the replace.
Before energizing the control box, manually bypass the thermal switch with a jumper either at the
switch or at the spade terminals (be careful not to short out if using a non-insulated jumper). Plug-in
the power cord to energize the control box. Rotate the control knob and check that the fan operates
correctly at all speeds. Once veried, disconnect the power, remove the jumper, and reconnect the
thermal switch wires to the control box terminals.
1.
.
3.
4.
5.

4
INSTALLATION—VALOR MODEL 530 I
At the bottom right hand side of the rebox,
raise the sheet metal tab if not already raised.
Fasten the motor control to the tab with one
screw.
Feed the power cord out through the opening
in the rear left corner of the heater. Tuck wires
in the back corner so they will be behind the
fan unit when installed.
1.
.
3.
Fit the fan unit by placing it into the rear of the
liner box (with the wires running behind) and
secure to the rear wall using the two screws
provided.
Secure the thermally actuated switch to the
side of the rebox using  screws.
Use the U shaped self-adhesive cable retainer
to hold the thermal switch wiring to the bottom
of the appliance and away from the fan inlet.
4.
5.
6.
Raise this tab
Fasten blower control to
engine tab using one screw
Run Power Cord
out left hand rear
corner
Route wires in
back corner
behind fan
Thermoswitch
Wire
Fasten Fan to back
of Heater using 2 screws
Thermoswitch
Wire
Clip Thermoswitch wire
to sheet metal bottom
using clip provided

5
Test the fan operation as indicated on page 3
of this manual.
Finish the assembly of the replace as
indicated in the installation manuals provided
with the replace’s engine, front and trim.
.

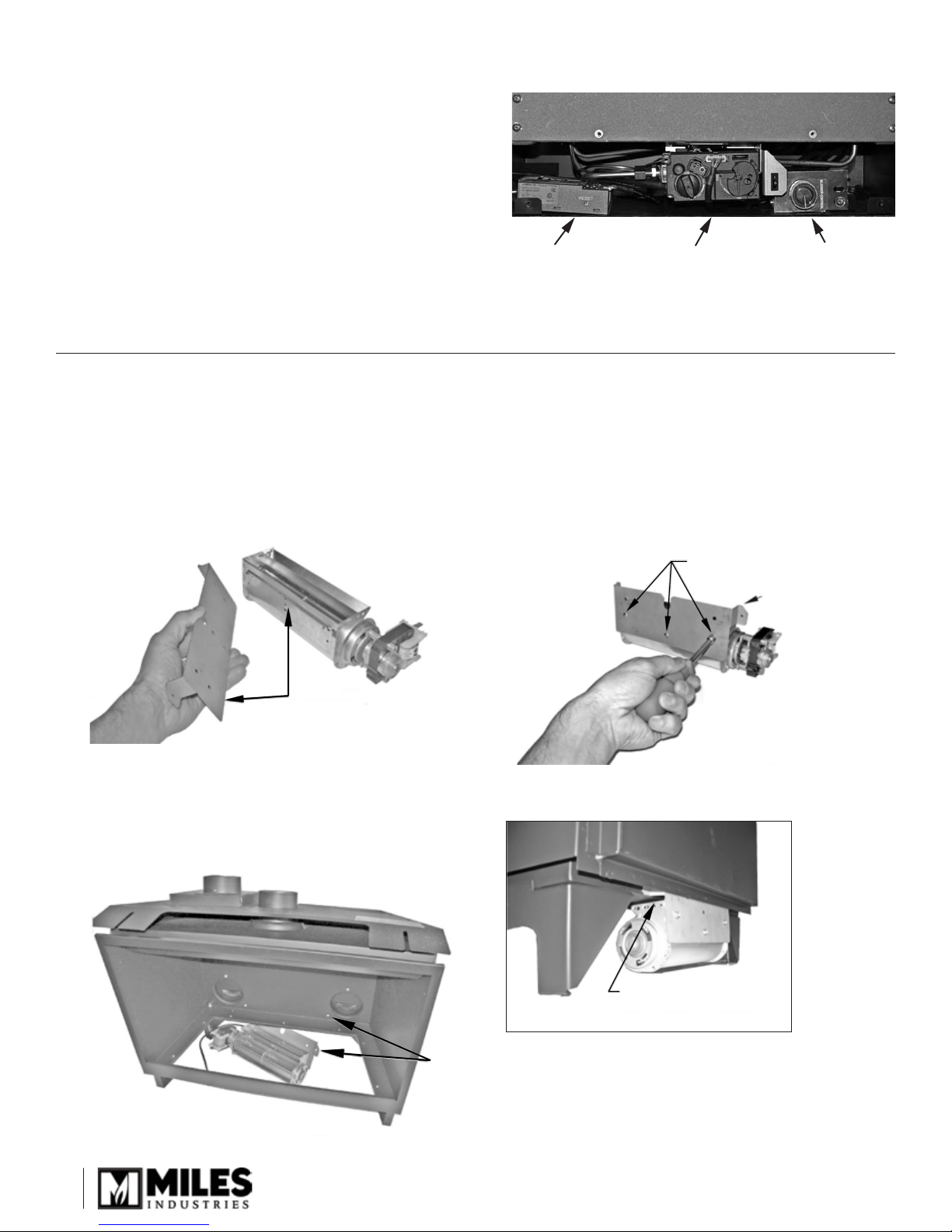

8.
Control Valve
(GV60) Fan ControlRemote Receiver
INSTALLATION—VALOR MODEL 530 I
INSTALLATION—RETROFIRE MODEL RF24
Remove the fan mounting bracket and
reinstall in reverse position to the fan
assembly. (The mounting bracket is originally
supplied set up for heater model 530
application).
With the burner module removed, install the
fan unit into the rear convection channel on
heater.
1.
.
Unscrew 3 screws and
remove fan mounting
plate
Flip bracket over and reinstall
using screws through
3 lower holes
Tabs facing forward
Slip Fan Bracket into
Rear Convection Channel
and line up Mounting Holes
Fan Bracket installed
into Convection Channel

6
Fan and Bracket installed
with 2 mounting screws
Line up the screw holes and secure the fan
assembly using  screws.
Fasten the fan control box to lower right
hand support leg. (The control box may
alternatively be ipped over and secured to
the left hand support leg if desired.)
3.
4.
Fasten the thermal switch to underside of
burner module using  screws.
Test the fan operation as indicated on page 3
of this manual.
Finish the assembly of the replace as
indicated in the installation manuals provided
with the replace’s engine, front and trim.
5.
6.
.
Fasten Fan Control Box
to lower RH Support Leg
using 1 screw
Fasten Thermal Switch to
underside of burner module
using 2 existing screws
INSTALLATION—RETROFIRE MODEL RF24



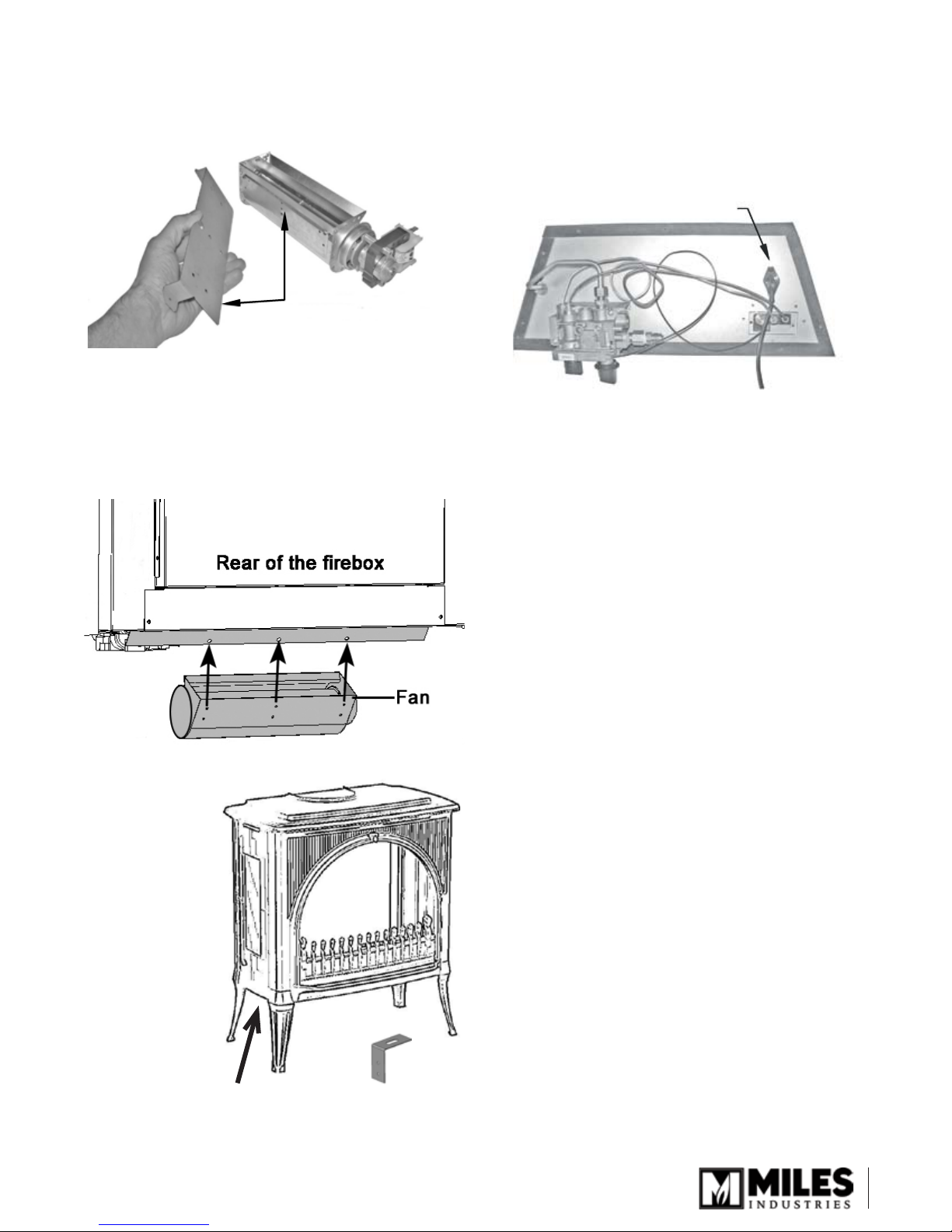

Remove the mounting plate from the fan and
discard it.
Position the fan in such way that its exhaust is
directed upwards, towards the space between
the inner and the outer walls of the rebox.
Using 3 screws, x the fan to the rebox
bracket.
Fix the fan
control box
bracket
provided to the
control box with
 screws.
Fix the bracket
with the control
box attached
to the base of
the stove from
underneath.
1.
.
3.
4.
5.
Fasten Thermal Switch to
underside of burner module
using 2 existing screws
Fan control
box position
Fan control
box bracket
Unscrew 3 screws and
remove fan mounting
plate
Fix the thermoswitch to the underside of the
burner plate, behind the pilot area, with 
screws taken from the burner plate.
Test the fan operation as indicated on page 3
of this manual.
Finish the assembly of the replace as
indicated in the installation manuals provided
with the replace’s engine, front and trim.
6.
.
8.
INSTALLATION—MADRONA MODEL MF28

8
MAINTENANCE
This fan does not require any regular maintenance or lubrication; however, periodic cleaning of the
unit compartment to remove household lint will help to maintain peak performance and extend the fan
life.
This space can be accessed by opening the lower door or removing the front. Using a crevice tool on
the end of a vacuum cleaner hose, carefully clean the bottom area of the replace linerbox, paying
particular attention to the area under the burner box base.
Should the fan require additional servicing, it must be done by a qualied gas appliance service
person.
Over time, it may be useful to clean the fan blades themselves for dust accumulation. To do this, it is
necessary to remove the burner assembly. This must be done by a qualied gas appliance service
person.
WIRING DIAGRAM
Warning- Electrical Grounding Instructions
This appliance is equipped with a three-prong (grounded) plug for your protection against shock
hazard and must only be plugged directly into a properly grounded three-prong receptacle. Do not
cut or remove the grounded prong from this plug. Alternatively, it may be hard wired by a qualied
electrical installer.
MODEL 555CFK - OPTIONAL BLOWER KIT
MILES INDUSTRIES LTD.
BLOWER
THERMO
SENSOR
POWER CORD
OFF-ON SWITCH
SPEED CONTROL

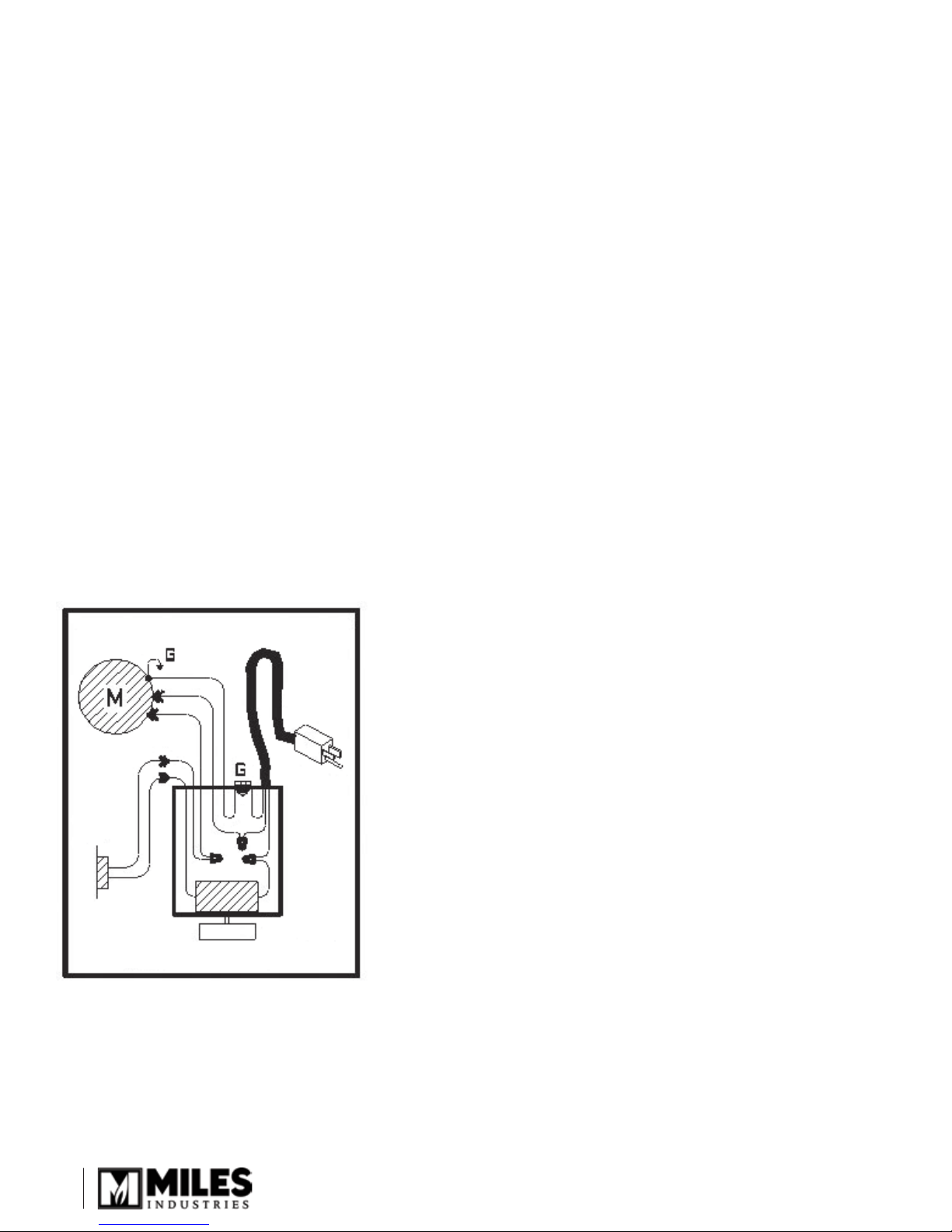

Electrical Schematic
555CFK

9
PLEASE LEAVE INSTALLATION AND OPERATING INSTRUCTIONS
WITH THE HOMEOWNER.
LIMITED WARRANTY POLICY
Miles Industries Ltd. warrants all components of the model 555CFK Circulating Fan Kit for a period of
one year from the date of purchase against defects in materials or workmanship. This warranty covers
only the cost of defective parts and applies only to the original consumer purchaser. The replacement of
defective parts by Miles Industries Ltd. will be without charge during the warranty period. This warranty
does not extend to (1) components damaged by accident, neglect, misuse, abuse, alteration, and
negligence of others, including the installation thereof by unqualied installers () the costs of removal,
reinstallation or transportation of defective parts or (3) incidental or consequential damages.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR
IMPLIED, INCLUDING THE WARRANTY OF MERCHANTABILITY OF FITNESS FOR PURPOSE
AND OF ALL OTHER OBLIGATIONS OR LIABILITIES. MILES INDUSTRIES LTD. DOES NOT
ASSUME, NOR HAS IT AUTHORIZED ANY PERSON INCLUDING ITS SALES REPRESENTATIVES
TO ASSUME FOR IT, ANY OTHER OBLIGATION OR LIABILITY IN CONNECTION WITH THE SALE
OR USE OF THE MODEL 555CFK CIRCULATING FAN KIT.
A qualied installer, in accordance with the instructions supplied must install the model 555CFK
Circulating Fan Kit. The defective components should be returned at your expense to the dealer from
where the product was purchased or authorized service agent. The sales invoice evidencing proof
of purchase and date of purchase must accompany any components returned for warranty repair/
replacement. Miles Industries Ltd. reserves the right to repair and return any defective component.
Manufactured and distributed in Canada and USA by
Miles Industries Ltd.
190–55 Dollarton Hwy.,North Vancouver, BC, Canada VH 3B1
Tel. [phone] Fax [phone]46
www.valorreplaces.com
© 006, Miles Industries Ltd. All rights reserved.

10
Note : Ce kit doit être installé et entretenu par un installateur quali é, une agence de service
certi ée ou un fournisseur de gaz. Ces instructions doivent être utilisées conjointement avec les
instructions d’installation des modèles mentionnés ci-haut.
MISE EN GARDE : Si les instructions fournies dans le présent guide ne sont pas suivies à la
lettre, un feu ou une explosion pourraient résulter et causer des dommages matériels, des
blessures ou la mort.
MISE À LA TERRE : La prise de courant utilisée pour brancher cet appareil doit être installée et
mise à la terre conformément aux codes locaux et, en l’absence de codes locaux, elle doit être
conforme à la version courante du Code canadien de l’électricité CSA C.1 ou, aux États-Unis, à la
version courante du National Electrical Code ANSI/NFPA 0.
DESCRIPTION DU SYSTÈME
Les modèles de foyers 530 de Valor, RetroFire et Madrona de Miles Fireplaces ont été conçus pour
permettre l’installation facultative d’un ventilateur de circulation d’air. Avec son contrôleur de vitesse
variables et son interrupteur thermique, ce ventilateur est conçu pour augmenter la convection na-
turelle du foyer; cette option peut être désirable selon l’emplacement du foyer. Le ventilateur peut être
installé au moment de l’installation du foyer ou à une date ultérieure.
FONCTIONNEMENT
Ce ventilateur est conçu pour fonctionner automatiquement avec un interrupteur thermique. Il faudra
approximativement 10 à 15 minutes pour réchauffer l’appareil et permettre à l’interrupteur d’actionner
le ventilateur. Pour faire fonctionner le ventilateur, tournez le bouton de la boîte de contrôle dans le
sens horaire de OFF à HIGH. Lorsque l’interrupteur thermique est actionné, continuez à tourner le
bouton pour contrôler la vitesse. Si le foyer est éteint, le ventilateur continuera de fonctionner jusqu’à
ce que l’interrupteur thermique refroidisse. Le ventilateur peut être aussi éteint en tournant le bouton
de contrôle à la position OFF.
En cas de panne d’électricité, le fonctionnement du foyer ne sera pas affecté.
EXIGENCES ÉLECTRIQUES
Le ventilateur doit être branché dans une prise de courant de 120 Volts, 1 phase, 60 Hz. L’intensité
de la charge pleine est de moins de 1 ampère.
VENTILATEUR POUR CIRCULATION D’AIR 555CFK
GUIDE D’INSTALLATION ET D’OPÉRATION
Homologué par la CSA pour usage exclusif avec les modèles
530 de Valor, RetroFire RF24 et Madrona MF28 de Miles Fireplaces

11
ÉLÉMENTS DU KIT
Le kit 555CFK comprend les éléments suivants :
Le ventilateur xé à la plaque de montage, le harnais de connexion, la boîte de contrôle de
vitesses, l’interrupteur thermique et le cordon d’alimentation de 6 pieds.
Serre-l et vis à métal.
Vis de montage du ventilateur ().
•
•
•
Boîte de contrôle
de vitesses
Bornes
Ventilateur et plaque de montage
Bornes
Vis à métal (2)
Vis auto-taraudeuse (1)
Serre-fil adhésif
Interrupteur
thermique et fil
Cordon
d’alimentation
de 6 pi avec fiche
de mise à la terre
Éléments

1
PRÉPARATION
Nouveau foyers
Si vous ajoutez un ventilateur au moment de l’installation d’un foyer, consultez les directives aux
pages suivantes de même que les directives du guide d’installation fourni avec le foyer.
Foyers existants
Si vous ajoutez un ventilateur à un foyer ou poêle déjà installé, commencez par les étapes
suivantes en consultant le guide d’installation originalement fourni avec le foyer avant de procéder à
l’installation du ventilateur.
Lorsque le foyer est froid, enlevez les bordure et devanture (sur un poêle 530, enlevez le dessus
de fonte d’abord), la fenêtre, les bûches/charbons/pierres et les briques.
Arrêtez l’alimentation de gaz au foyer et débranchez la conduite d’alimentation de la soupape.
Enlevez le module du brûleur.
Dans le cas d’un foyer encastré, assurez-vous que les parois de métal sont bien xées. Si
elles ne sont pas xées, leur exibilité peut devenir une source de vibration ou de bruit lors du
fonctionnement du ventilateur. Faites les corrections qui s’imposent à ce moment-ci.
Installez le ventilateur selon les directives des pages suivantes.
VÉRIFICATION DU FONCTIONNEMENT DU VENTILATEUR APRÈS INSTALLATION
Le ventilateur a été testé lors de sa fabrication. Cependant, il est recommandé de vérier son bon
fonctionnement au moment de son installation, avant de terminer l’assemblage du foyer.
Avant d’activer la boîte de contrôle du ventilateur, déviez l’interrupteur thermique à l’aide d’un l de
fermeture de circuit branché aux bornes de la boîte de contrôle—utilisez un l isolé pour éviter un
court-circuit. Branchez le cordon d’alimentation pour faire fonctionner la boîte de contrôle. Tournez le
bouton de contrôle à toutes les vitesses pour vériez le bon fonctionnement du ventilateur. Après la
vérication, arrêtez le ventilateur, débranchez le cordon d’alimentation, retirez le l de fermeture de
circuit et rebranchez les ls de l’interrupteur thermique aux bornes de la boîte de contrôle.
1.
.
3.
4.
5.

13
INSTALLATION—MODÈLE VALOR 530 I
Soulevez la languette la plus à droite au fond
sur la paroi du fond de la boîte de foyer.
Fixez la boîte de contrôle du ventilateur à une
cette languette à l’aide d’une seule vis.
Faites passer le cordon d’alimentation dans
l’ouverture du coin arrière gauche de la boîte
de foyer. Ramenez les ls dans le coin arrière
de façon à ce qu’ils soient placés derrière le
ventilateur lorsque celui-ci sera installé.
1.
.
3.
Soulevez cette
languette
Fixez la boîte de contrôle du
ventilateur à cette languette
à l’aide d’une vis
Faites passer le
cordon
d’alimentation
au coin arrière
gauche
Ramenez les fils
derrière le
ventilateur
Fil de
l’interrupteur
thermique
Placez le ventilateur à l’arrière de la boîte de
foyer (devant ses ls) et xez-le à la paroi
arrière avec les deux vis fournies.
Fixez l’interrupteur thermique au côté gauche
de la boîte de foyer avec deux vis.
Utilisez le serre-l adhésif pour maintenir le
câble de l’interrupteur thermique au fond de
la boîte de foyer, à l’écart de l’entrée d’air du
ventilateur.
4.
5.
6.
Fixez le ventilateur
ici à l’aide de 2 vis
Fil de l’interrupteur
thermique
Interrupteur
thermique
Côté de la
boîte de
foyer
Attachez le fil de l’interrupteur
thermique au fond de la boîte
du foyer à l’aide du serre-fil fourni

14
Vériez le bon fonctionnement du ventilateur
selon la procédure indiquée à la page 1.
Terminez l’assemblage du foyer selon les
directives des guides d’installation fournis
avec les foyer, devanture et bordure.
.
8.
Dévissez la plaque de montage du ventilateur.
Inversez-la et revissez-la dans les trous du
bas.
(La plaque de montage est fournie xée au
ventilateur pour installation avec le foyer Valor
530.)
1.
Dévissez et enlevez
la plaque de montage
du ventilateur
Inversez la plaque et
revissez-la dans les trous
du bas Languettes
orientées
vers l’avant
Glissez la plaque de montage
dans la canalisation de
convection et alignez-la aux
trous de fixation de la paroi
intérieure
Plaque de montage
fixée dans la canalisation
de convection
Glissez la plaque de montage xée au
ventilateur dans la canalisation de convection
de l’arrière de la boîte du foyer.
.
INSTALLATION—MODÈLE VALOR 530 I
INSTALLATION—MODÈLE RETROFIRE RF24
Soupape GV60 Contrôle du
ventilateur
Récepteur

15
Ventilateur fixé à l’aide
de 2 vis
Alignez les trous de vis de la plaque de
montage à ceux de la paroi interne de la
boîte de foyer et xez le ventilateur à l’aide
de  vis.
Fixez la boîte de contrôle du ventilateur à la
patte droite de la boîte du foyer. (La boîte de
contrôle peut également être installée à la
patte gauche du foyer, en position inverse.)
Fixez l’interrupteur thermique sous le module
du brûleur à l’aide de  vis tirées du module.
3.
4.
5.
Vériez le bon fonctionnement du ventilateur
selon la procédure indiquée à la page 1.
Terminez l’assemblage du foyer selon les
directives des guides d’installation fournis
avec les foyer, devanture et bordure.
6.
.
INSTALLATION—MODÈLE RETROFIRE RF24
Fixez la boîte de
contrôle du ventilateur
à la patte droite de la
boîte de foyer à l’aide
d’une seule vis
Fixez l’interrupteur thermique au dessous
de la plaque du brûleur à l’aide de
deux vis tirées de la plaque

16
Enlevez la plaque de montage xée au
ventilateur et jetez-la.
Placez le ventilateur de façon à ce que sa
buse d’évacuation soit orientée vers le haut,
vers l’espace entre les parois intérieure et
extérieure de la boîte de foyer.
Utilisez 3 vis pour xer le ventilateur à la base
arrière de la boîte de foyer.
À l’aide de  vis, xez
la boîte de contrôle du
ventilateur au support
de montage fourni avec
l’appareil.
Fixez la boîte de
contrôle à la base
de fonte, sur le côté
gauche de l’appareil.
1.
.
3.
4.
5.
Position de
la boîte de
contrôle du
ventilateur
Support pour
la boîte de
contrôle
Fixez l’interrupteur thermique au dessous
de la plaque du brûleur à l’aide de
deux vis tirées de la plaque
Arrière de la boîte
du foyer
Ventilateur
Dévissez et enlevez
la plaque de montage
du ventilateur
À l’aide de  vis tirées de la plaque du
brûleur, xez l’interrupteur thermique en-
dessous de la plaque du brûleur, derrière
l’emplacement de la veilleuse.
Vériez le bon fonctionnement du ventilateur
selon la procédure indiquée à la page 1.
Terminez l’assemblage du foyer selon les
directives des guides d’installation fournis
avec les foyer, devanture et bordure.
6.
.
8.
INSTALLATION—MODÈLE MADRONA MF28

1
ENTRETIEN
Ce ventilateur ne requiert pas d’entretien régulier ou de lubrication. Cependant, un nettoyage
périodique du compartiment pour enlever la poussière accumulée aidera à maintenir l’efcacité
maximale du ventilateur et en prolongera l’utilisation.
Ce nettoyage peut être fait en ouvrant la porte au bas du foyer ou en enlevant la devanture
dépendemment du modèle de foyer. À l’aide de la buse plate de l’aspirateur, nettoyez soigneusement
le fond de la boîte du foyer en faisant particulièrement attention à l’espace sous le module du brûleur.
Si le ventilateur requiert un entretien professionel, il doit être fait par un technicien qualié spécialisé
dans l’entretien d’appareils au gaz.
Avec le temps, l’accumulation de la poussière peut rendre nécessaire le nettoyage des lames du
ventilateur. Pour faire ce nettoyage, le module du brûleur devra être enlevé. Cette opération ne peut
être effectuée que par un technicien qualié spécialisé dans l’entretien d’appareils à gaz.
SCHÉMA DES CONNEXIONS
Mise en garde—Directives de mise à la terre
Pour votre protection contre les dangers de chocs électriques, ce ventilateur est équipé d’une che
polarisée à trois lames. La che doit être branchée directement dans une prise de courant à trois
lames, mise à la terre. Ne pas couper ou enlever la lame polarisée de cette che. Alternativement, un
branchement direct peut être effectué par un électricien qualié.
VENTILATEUR FACULTATIF 555CFK
MILES INDUSTRIES LTD.
VENTILATEUR
SONDE
THERMIQUE
CORDON
D’ALIMENTATION
INTERRUPTEUR
MARCHE/ARRÊT
ET CONTRÔLEUR
DE VITESSE

18
VEUILLEZ LAISSER CES DIRECTIVES D’INSTALLATION ET
D’OPÉRATION AU CONSOMMATEUR.
GARANTIE LIMITÉE
Miles Industries Ltd. garantie toutes les pièces du Ventilateur de circulation d’air 555CFK contre les
défauts de matériaux ou de main-d’oeuvre pour une période de un (1) an à compter de la date
d’achat. Cette garantie ne couvre que le coût des pièces défectueuses et ne s’applique qu’à l’acheteur
original. Le remplacement de pièces défectueuses par Miles Industries Ltd. s’effectuera sans frais
durant la période de garantie. Cette garantie ne couvre pas (1) les pièces endommagées par
accident, négligence, usage impropre ou abusif, transformation, et négligence d’autrui, incluant celle
d’installateurs non-qualiés, () les frais d’enlèvement, de réinstallation ou de transport des pièces
défectueuses ou (3) les dommages-intérêts directs ou indirects.
CETTE GARANTIE REMPLACE TOUTES AUTRES GARANTIES, EXPRESSES OU IMPLICITES,
INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D’UTILISATION DE L’APPAREIL À
DES FINS PARTICULIÈRES AINSI QUE TOUTES AUTRES OBLIGATIONS OU RESPONSABILITÉS.
MILES INDUSTRIES LITD. N’ASSUME, NI N’AUTORISE AUCUNE PERSONNE INCLUANT SES
REPRÉSENTANTS AUX VENTES OU DÉTAILLANTS (MARCHANDS) AUTORISÉS D’ÉTENDRE OU
D’ASSUMER EN SON NOM, AUCUNE AUTRE OBLIGATION OU RESPONSABILITÉ EN RELATION
À LA VENTE OU L’UTILISATION DU VENTILATEUR DE CIRCULATION D’AIR 555CFK.
Un installateur qualié doit installer le Ventilateur de circulation d’air 555CFK selon les directives
fournies avec le kit. Toute pièce défectueuse couverte par cette garantie doit être retournée, aux
frais de l’acheteur, au détaillant ou marchand ayant vendu ce kit ou à un agent autorisé. Toute pièce
présentée en vertu de cette garantie, pour réparation ou remplacement, doit être accompagnée du
reçu de caisse ou facture à titre de preuve d’achat. Miles Industries Ltd. se réserve le droit de réparer
ou retourner toute pièce défectueuse.
Fabriqué et distribué au Canada et aux États-Unis par
Miles Industries Ltd.
190–55 Dollarton Hwy.,North Vancouver, C.-B., Canada VH 3B1
Tél. [phone] Téléc. 604-984-046
www.foyervalor.com
© 008, Miles Industries Ltd. Tous droits réservés.
