Valor LEGEND G3.5 User manual

1
4005859-03
© Copyright Miles Industries Ltd., 2020
Note: This kit must be
installed or serviced by a
qualified installer, service
agency or gas supplier. These
instructions are to be used
in conjunction with the main
installation instructions
for the above listed heater
model.
Edgemont Door Fronts 721EDN / EDV / EDZ
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and must be
installed for the protection of children and other at-risk
individuals.
INSTALLER: Leave this
manual with the appliance.
CONSUMER: Retain this
manual for future reference.
INSTALLATION MANUAL
G3.5
with Backing Plates 717BPB / 717BPBF or 719BPB (sold separately)
Use with Valor G3.5 700 models ONLY
Note - Installing with 719BPB
The appliance will have to be raised by 2-5/8” (67
mm) when using the 719BPB 4-Sided Backing
Plate as the plate extends below the bottom of
the appliance.
Note - Installing with 717BPBF
The cavity will have to be deeper when using the
717BPBF 3-Sided FLAT Backing Plate as the plate
does not have a return and lies flat against the
finishing material around the cavity opening.
The 721ED Edgemont Door Front is intended to be used
with the Backing Plate 717BPB, 717BPBF or 719BPB
installed on a Valor heater model 700.
The 721 fitted with the 717 backing plate can also be
installed with an additional backing plate 710BPB or
714BPB however, the 717BPBF flat backing plate cannot
be installed with another backing plate.
All can be installed with a riser trim 725RT or 793RT to
cover a larger cavity opening.
Mounting of the 721 does not affect cavity clearances
or other specifications listed in the heater installation
manuals; however please take following notes into
considerations and use this manual in conjunction
with the appliance and backing plate installation
manuals.

2

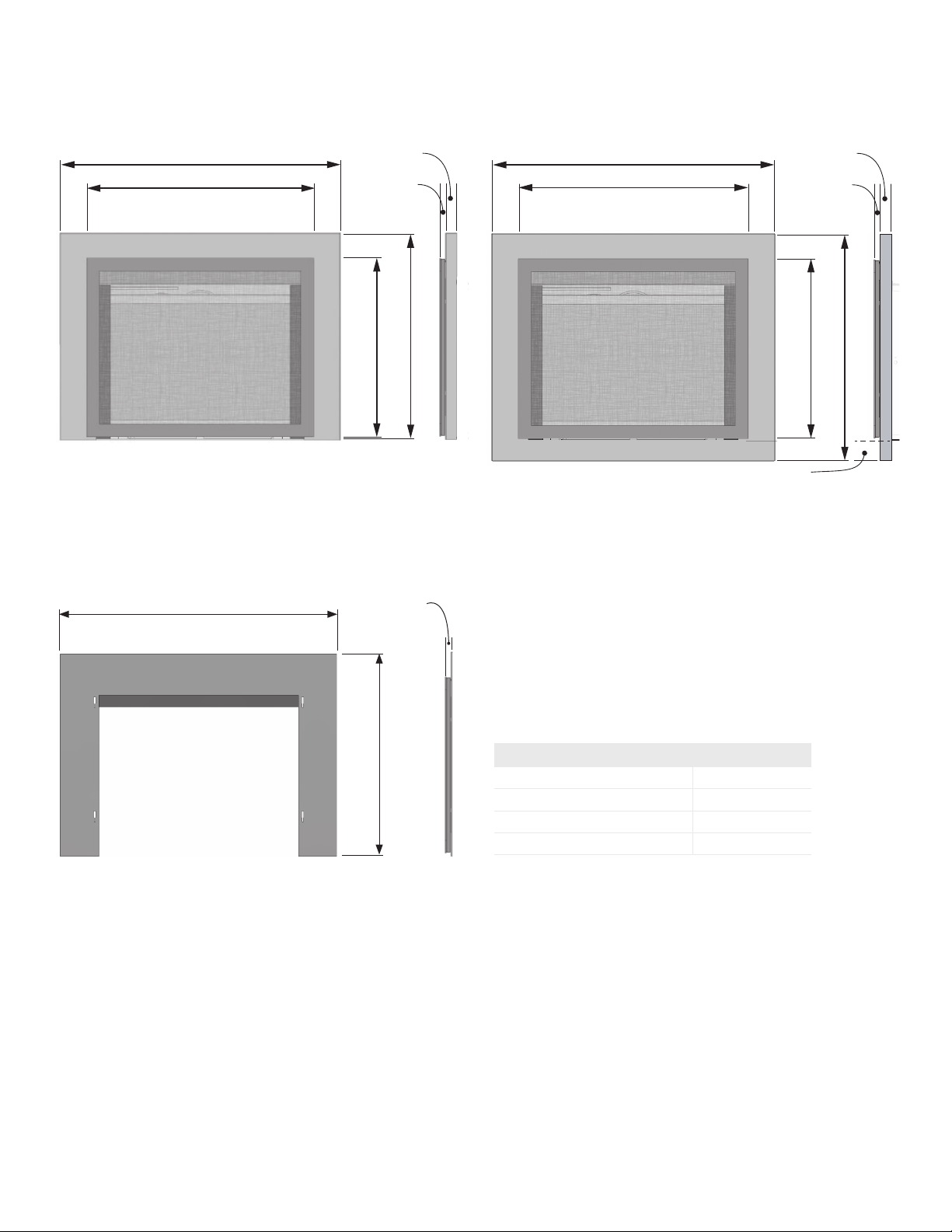

721ED with
717BPB—3-sided Backing Plate
721ED with
719BPB—4-sided Backing Plate
36-1/4” [922 mm]
1/2”
[13 mm]
1-1/2”
[38 mm]
26-5/8” [677 mm]
29-3/8” [746 mm]
23” [584 mm]
36-5/16” [922 mm]
1/2”
[13 mm]
1-1/2”
[38 mm]
29-1/4” [742 mm]
2-5/8” [67 mm]
between bottom of backing
plate and bottom of appliance
29-3/8” [746 mm]
23” [584 mm]
Dimensions
!
27-1/4” [692 mm]
37-3/8” [949 mm] 1/2”
[13 mm]
717BPBF—
3-sided FLAT Backing Plate
This backing plate
requires a deeper cavity
Minimum Cavity Dimensions with 717BPBF
Depth 14-1/2” [368 mm]
Depth with optional fan kit 17-1/2” [445 mm]
Height 22-3/8” [521 mm]
Front opening width 30-7/8” [784 mm]
!

3

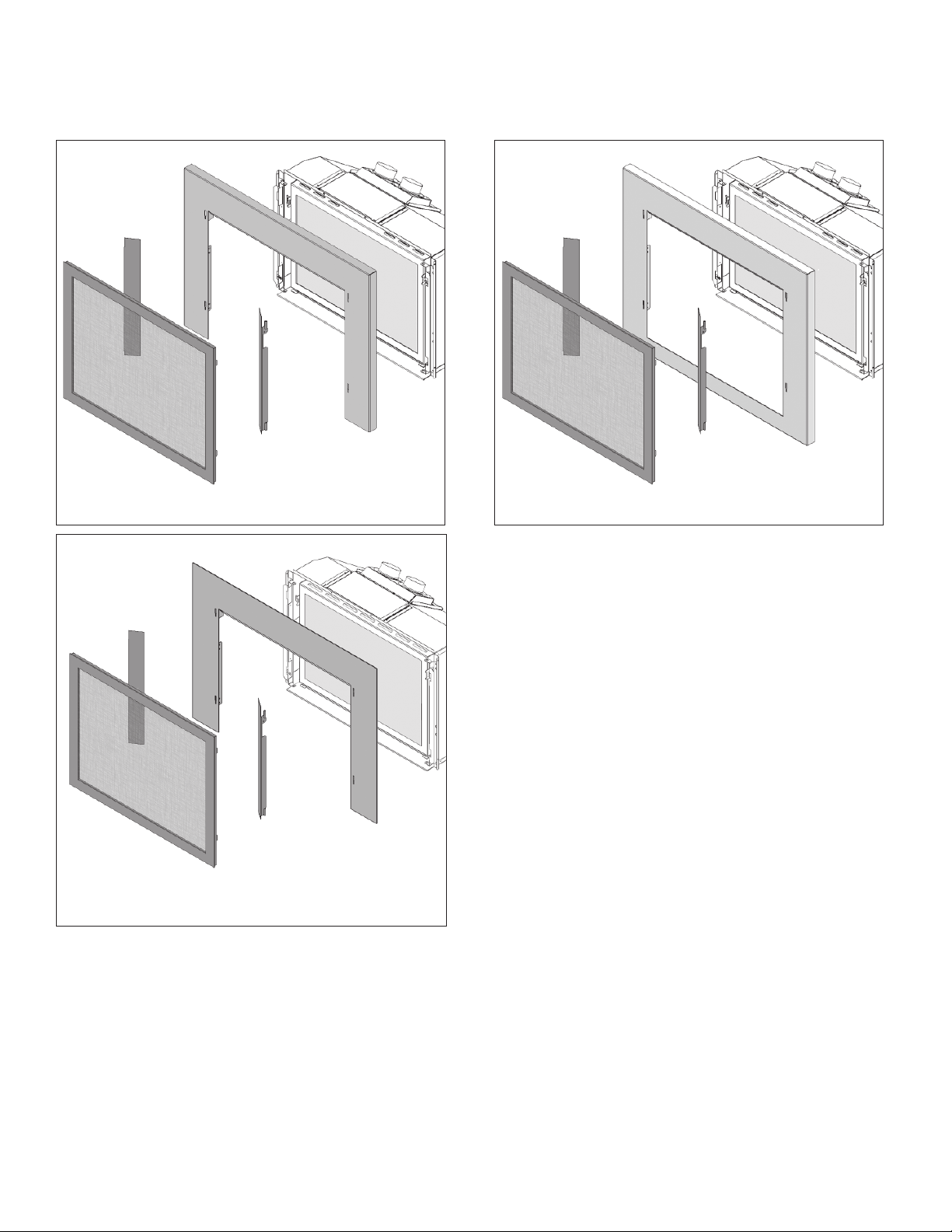

721ED Edgemont Door with
719BPB 4-Sided Backing Plate
721ED Edgemont Door with
717BPB 3-Sided Backing Plate
700 engine717BPB Backing Plate
(sold separately)
Edgemont screen door
LH side door
RH side door
700 engine719BPB Backing Plate
(sold separately)
Edgemont screen door
LH side door
RH side door
Overview
721ED Edgemont Door with
717BPBF 3-Sided FLAT Backing Plate
700 engine717BPBF Backing Plate
(sold separately)
Edgemont screen door
LH side door
RH side door

4

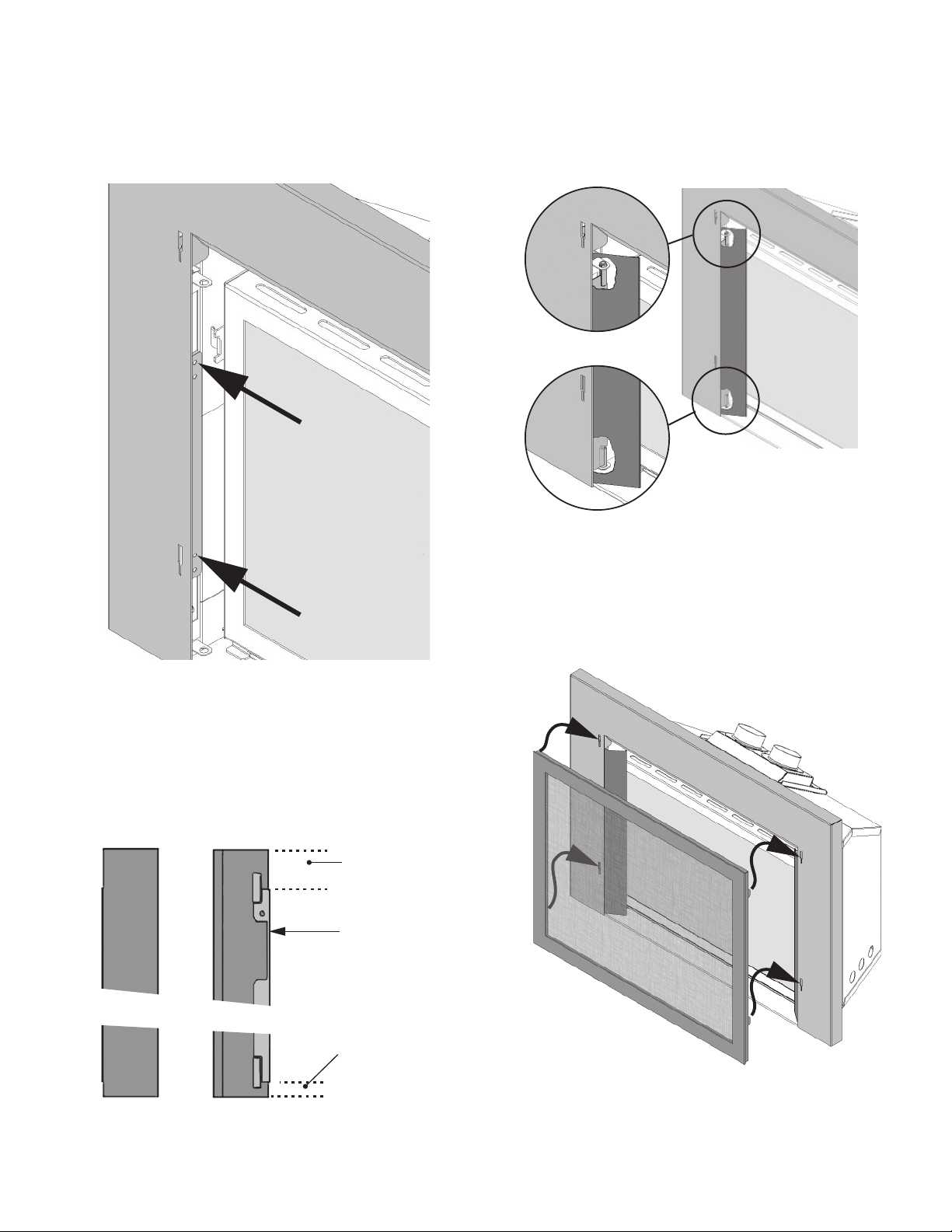

Installation
1. Fit the 717BPB, 717BPBF or 719BPB backing plate
to the shrouds (side brackets) supplied and secure
with the fireplace with two screws per side.
Note: Use the upper hole in the backing plate to
secure it to the shrouds.
2. Identify the left and right door panels, their top and
bottom using the image below. On the left panel,
the notch in the rear flange of the panel is at the
top. The space between the rear flange and the
edge of the panel is wider at the top than at the
bottom of the panel as shown below.
TOP of door:
this space is
wider
TOP of door:
notch in the
rear ange
Left door panel
BOTTOM of door:
this space is
narrower
Rear viewFront view
3. Insert the top pin of the left door panel in the hole
at the top of the left shroud already installed on the
appliance.
4. Lift the panel as far as possible and insert the
bottom pin in the hole at the bottom of the shroud.
The panel should rotate freely.
5. Install the right door panel the same way.
6. Hook the barrier screen door to the backing plate as
indicated.
Note: The barrier screen door, when hooked to
the backing plate, protrudes slightly in front of the
plate.

5
Maintenance
To clean the backing plate, use mild soap and water. You
can dust the screen with a soft brush. To brush the back
of the screen, simply unhook it.
If the barrier becomes damaged, the barrier shall
be replaced with the manufacturer’s barrier for this
appliance.
To clean the window and ceramics inside the firebox,
consult the Owner’s Information section of the
Installation and Owner’s Manual supplied with the
fireplace.
Description Part Numbers
Edgemont Door
Fronts
721EDN
Nickel
721EDV
Vintage
721EDZ
Bronze
1 Barrier screen door 4004160N 4004160V 4004160BR
Barrier screen only 4003834 4003834 4003834
2 LH access door 4003296 4003296 4003296
3 RH access door 4003298 4003298 4003298
#6 x 32 hex nuts (10) 4001759 4001759 4001759
Repair Parts List
721ED
1
2
3
Designed and Manufactured by / for Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
Description Part Numbers
Backing Plates 717BPB 717BPBF 719BPB
1 Backing plate 4005420AZ 4008234AZ 4004446AZ
2Convectionbaffle 4003321BY 4003321BY 4003321BY
8 x 1/2” screws (4) 4004560 4008424 4004560
717BPBF (sold separately) 719BPB (sold separately)
1
1
22
717BPB (sold separately)
1
2
WARNING
DO NOT TOUCH the barrier screen,
front or glass while they are hot! Let the
fireplace cool first before cleaning it.
FOR YOUR SAFETY, ensure the barrier
screen is reinstalled on the fireplace after
maintenance.

6© Droits d’auteurs, Miles Industries Ltd., 2017
Devantures Porte Edgemont 721EDN / EDV / EDZ
avec Plaques de finition 717BPB, 717BPBF ou 719BPB (vendues séparément)
GUIDE D’INSTALLATION
G3.5
Pour foyers Valor G3.5 700 SEULEMENT
Note : Ce kit doit être
installé ou réparé par un
installateur qualifié, une
agence de service certifiée
ou un fournisseur de gaz.
Ces instructions doivent être
utilisées conjointement avec
les instructions d’installation
du modèle de foyer Valor
indiqué ci-dessus.
VITRE CHAUDE - RISQUE
DE BRÛLURES.
NE TOUCHEZ PAS UNE
VITRE NON REFROIDIE.
NE LAISSEZ JAMAIS UN
ENFANT TOUCHER LA VITRE.
L’écran pare-étincelles fourni avec ce foyer réduit le risque
de brûlure en cas de contact accidentel avec la vitre chaude
et doit être installé pour la protection des enfants et des
personnes à risques.
DANGER
!INSTALLATEUR : Laissez cette
notice avec l’appareil.
CONSOMMATEUR : Conservez
cette notice pour consultation
ultérieure.
La Porte Edgemont 721ED est conçue pour être utilisée
avec une Plaque de finition 717BPB, 717BPBF ou
719BPB installée sur un foyer Valor 700.
Les Plaques de finition 710BPB ou 714BPB peuvent
également être ajoutées au 721 combiné avec le 717BPB
(pas 717BPBF) afin de couvrir un âtre plus grand.
Les Bases de soulèvement 725 ou 793 peuvent
également être installées avec les combinaisons
indiquées ci-dessus et aussi lorsque la plaque 717BPBF
est utilisée.
L’installation de la bordure 721 n’affecte pas les
dégagements et autres caractéristiques indiqués dans
le guide d’installation du foyer; cependant prenez en
considération les notes sur cette page et utilisez ce
guide en conjonction avec les guides d’installation du
foyer et de la plaque de finition.
Note - Installation avec 719BPB
L’appareil devra être soulevé de 2-5/8” (67 mm)
lorsque la Plaque à 4 côtés 719BPB est utilisée car
elle dépasse le bas de l’appareil.
Note - Installation avec 717BPBF
La cavité où sera installé l’appareil devra être plus
profonde lorsque la Plaque de finition PLATE à 3
côtés 717BPBF est utilisée car la plaque n’a pas
d’épaisseur; elle sera adossée à la finition autour
de son ouverture.

7
721ED avec 717BPB—Plaque de
finition à 3 côtés
721ED avec 719BPB—
Plaque de finition à 4 côtés
36-1/4” [922 mm]
1/2”
[13 mm]
1-1/2”
[38 mm]
26-5/8” [677 mm]
29-3/8” [746 mm]
23” [584 mm]
36-5/16” [922 mm]
1/2”
[13 mm]
1-1/2”
[38 mm]
29-1/4” [742 mm]
2-5/8” [67 mm]
entre le bas de la plaque
et le bas de l’appareil
29-3/8” [746 mm]
23” [584 mm]
Dimensions
!
27-1/4” [692 mm]
37-3/8” [949 mm] 1/2”
[13 mm]
!
717BPBF—Plaque de finition
PLATE à 3 côtés
Cette plaque de finition exige
une cavité plus profonde
Dimensions minimales de cavité avec 717BPBF
Profondeur 14-1/2” [368 mm]
avec ventilateur optionnel 17-1/2” [445 mm]
Hauteur 22-3/8” [521 mm]
Ouverture à l’avant 30-7/8” [784 mm]

8
Panneau d’accès
gauche
Panneau
d’accès
droit
Concept
Porte Edgemont 721ED avec
Plaque de finition à 3 côtés 717BPB
Foyer 700Plaque de finition 717BPB
(vendue séparément)
Porte pare-étincelles Edgemont
Panneau d’accès
gauche
Panneau
d’accès
droit
Porte Edgemont 721ED avec
Plaque de finition PLATE à 3 côtés 717BPBF
Foyer 700Plaque de finition 717BPBF
(vendue séparément)
Porte pare-étincelles Edgemont
Panneau d’accès
gauche
Panneau
d’accès
droit
Porte Edgemont 721ED avec
Plaque de finition à 4 côtés 719BPB
Foyer 700Plaque de finition 719BPB
(vendue séparément)
Porte pare-étincelles Edgemont

9
HAUT du panneau :
cet espace est
plus large
HAUT du panneau :
encoche dans le
rebord arrière
Panneau d’accès gauche
BAS du panneau :
cet espace est
plus étroit
ArrièreAvant
Installation
1. Fixez la plaque de finition 717BPB, 717BPBF ou
719BPB aux supports des côtés déjà installés sur le
foyer (2 vis par côté).
Note : Utilisez les trous supérieurs des montants de
la plaque de finition pour la fixer.
2. Identifiez les panneaux d’accès gauche et droite,
le haut et le bas de chacun à l’aide de l’image
ci-dessous. Sur le panneau gauche, l’encoche du
rebord à l’arrière est en haut. L’espace entre le
rebord à l’arrière et le haut du panneau est plus
large en haut qu’en bas.
3. Insérez la cheville du haut dans le trou du support
de devanture déjà installé sur l’appareil.
4. Soulevez le panneau et insérez la cheville du bas
dans le trou du support. Le panneau devrait pivoter
librement.
5. Installez le panneau droit de la même façon.
6. Accrochez le pare-étincelles à la plaque de finition
tel qu’indiqué.
Note : Lorsqu’installé, le pare-étincelles dépasse
légèrement le devant de la plaque
de finition.

10
Entretien
Pour nettoyer la plaque de finition, utilisez une solution
d’eau et de savon doux. Époussettez le pare-étincelles
à l’aide d’une brosse à poils doux. Pour brossez l’arrière
du pare-étincelles, simplement décrochez-le.
Si le pare-étincelles est endommagé, il doit être
remplacé par le pare-étincelles conçu par le
manufacturier pour cet appareil.
Pour nettoyer la fenêtre et l’intérieur de la boîte de
foyer, consultez la section Information à l’intention
du consommateur dans le Guide de l’installation et du
consommateur fourni avec le foyer.
Description Node pièces
Devantures
Porte Edgemont
721EDN
Nickel
721EDV
Antique
721EDZ
Bronze
1 Porte pare-étincelles 4004160N 4004160V 4004160BR
Pare-étincelles seul. 4003834 4003834 4003834
2 Panneau d’accès gauche 4003296 4003296 4003296
3 Panneau d’accès droit 4003298 4003298 4003298
Écrous hex #6 x 32 (10) 4001759 4001759 4001759
Description Node pièces
Plaques de finition 717BPB 717BPBF 719BPB
1 Plaque de finition 4003838 4008234AZ 4005818
2Déflecteur de convection 4003321BY 4003321BY 4003321BY
Vis noires no8 1/2” (4) 4004560 4008424 4004560
Liste de pièces
AVERTISSEMENT
NE TOUCHEZ PAS le pare-étincelles ou le
foyer quand ils sont chauds! Laissez-les
refroidir avant de les nettoyer.
POUR VOTRE SÉCURITÉ, assurez-vous que
le pare-étincelles soit réinstallé sur le
foyer après l’entretien.
721ED
1
2
3
717BPBF (vendue séparément) 719BPB (vendue séparément)
1
1
22
717BPB (vendue séparément)
1
2
Conçue et fabriquée par / pour Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
