Valor VENTANA Series User manual

4001533-04
VENTANA
WARNING
This conversion kit shall be installed by a
qualified service agency in accordance with
the manufacturer’s instructions and all appli-
cable codes and requirements of the authority
having jurisdiction. If the information in these
instructions is not followed exactly, a fire, ex-
plosion or production of carbon monoxide may
result causing property damage, personal in-
jury or loss of life. The qualified service agency
is responsible for the proper installation of this
kit. The installation is not proper and complete
until the operation of the converted appliance
is checked as specified in the manufacturer’s
instructions supplied with the kit.
Use this manual in conjunction with the instal-
lation manual supplied with the appliance.
Gas Conversion Kit
1200PCK/NCK
Installation Instructions
This appliance is certified for use from 0–4500 feet. For
altitudes above 4500 feet, see local codes.
Kit Contents
1 Main burner
1 Pilot injector—see chart for identification
1 Main burner elbow injector—see chart for
identification
1 Minimum rate by-pass screw—see chart for
identification
1 Set of conversion labels
1 Ceramic middle log (NG 4001370; LPG 4001534)
Tools Required
• Wrenches, to disconnect gas line
• Phillips (+) screwdriver, to remove burner module
• Small (jewelers size) flat blade screwdriver, to set
pressure
• Small flat blade screwdriver, to release pressure tap
on valve
• Nut driver 8 mm or 5/16”, to remove burner nuts
• Needle nose pliers, to remove by-pass screw
• Hex (Allen) wrench, 4 mm or 5/32”, to remove pilot
injector
• Manometer, to set pressure when regulator is integral
with valve
Use with with Valor Models 1200 Heater ONLY
Model 1200NG 1200LPG
Gas Natural Propane
Altitude (Ft.)* 0-4,500 feet*
Input Maximum (Btu/h) 36,000 31,000
Input Minimum (Btu/h) 15,000 15,000
Manifold Pressure (in w.c.) 3.6 10.5
Minimum Supply Pressure (in w.c.) 5.0 11.0
Maximum Supply Pressure (in w.c.) 11.0 14.0
Main Burner Injector Marking 82-1200 92-360
Pilot Injector Marking 62 30
Min. Rate By-Pass Screw 190 125
Specifications
© Copyright Miles Industries Ltd., 2014.

2
General Notes Regarding Conversion
The Ventana can be converted before or after installation into a wall. If converting after the fireplace is installed and
enclosed into the wall, the access to the minimum rate by-pass screw will require the removal of the burner module.
As well, the earlier version of the burner fixing method to the burner module will require that the burner module be
removed—see section Burner.
There are two versions of the Ventana fireplace with respect to the manifold pressure regulation. Earlier versions
have a separate, convertible regulator that does not require a gas supply or a manometer to convert. Later versions
have a regulator integral with the control valve and require a gas supply and manometer to complete the conversion.
See section Manifold Pressure to determine which version you have.
Conversion Procedure
The conversion procedure will vary according to three factors.
• Whether the heater is already installed or not;
• Whether the burner mounting is considered an earlier model or later model;
• Whether the heater has a separate convertible regulator or a regulator integral to the valve.
The burner module assembly does not need to be removed from the
heater in the following case:
• The conversion is done before the heater installation, AND
• The burner mounting is a later model (fixed to the burner tray from
the top side).
In ALL other cases, the burner module must be removed to proceed to
the conversion.
1. Remove the window, logs/pack and ceramic bricks (if installed) from the firebox.
2. Shut-off gas if unit is already installed and disconnect gas line at the regulator or valve depending on model.
3. If the burner needs to be removed, remove the cast fret, front and rear brick supports—see figure 1.
4. Proceed to the following sub-sections.

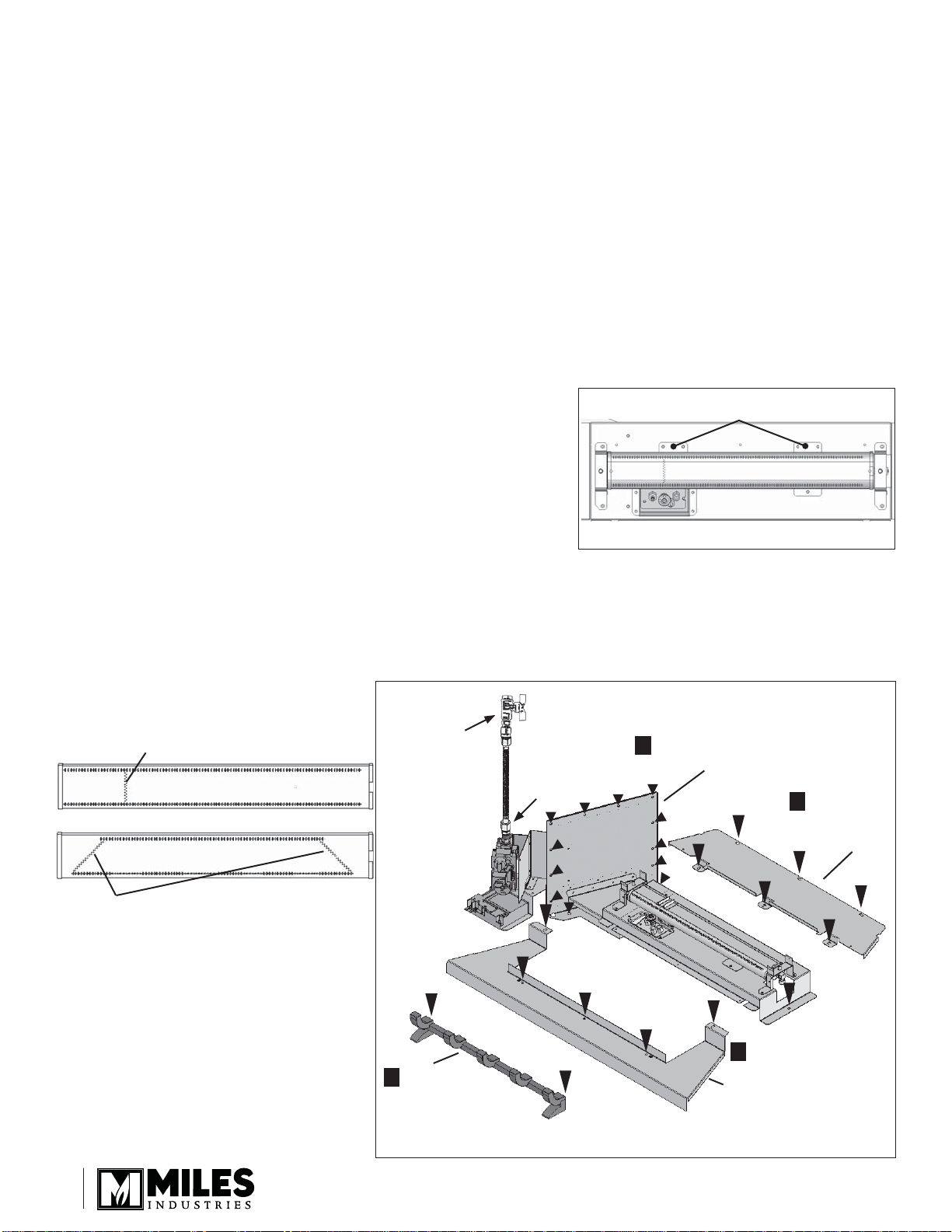

Top View
Burner
Burner Supports
fixed from top
NG burner—cross-lighting ports
LPG burner—cross-lighting ports
Shut-off
Gas Supply
here
Disconnect
Gas Line
here
Remove Burner Module (12
screws + 1 at right hand side)
Remove
Cast Fret
(2 screws)
Remove Front
Brick Support
(5 screws)
Remove
Rear Brick
Support (6
screws)
Figure 1
12
3
4

3
Early models—Burner fixing nuts
accessible from underside of module Later models—Burner fixing supports accessible from the top of module
Early models: The burner fixing points are under the
burner module tray and the burner module assembly
must be removed. Proceed as follows:
1. Remove the screw retaining burner module tray on
the right hand side as well as the 12 screws retaining
the module plate at the left side wall of the firebox—
see figure 1.
2. Grab the burner module assembly, lift it slightly, twist
it upward and slide it towards the right and out to
allow the valve and receiver attached to the module
end plate through the left inner firebox wall as shown
below.
3. Remove the front log retaining bracket from the
burner top at the right hand side and the injector
elbow with air shutter (NG) from the end of the
burner. Note that there is no air shutter on the LPG
burner. Unscrew the pipe nut while holding the
injector elbow with a wrench—see figure 2.
4. Remove the main burner by removing the two nuts
from the underside of the burner tray.
5. Replace the main burner by the appropriate fuel
burner fixing it back to the burner tray with the two
nuts.
Later models: The burner is fixed to the burner tray
through two supports. The conversion can be done
without removing the burner module assembly from the
firebox.
1. Remove the front log retaining bracket from the
burner top at the right hand side.
2. Remove the injector elbow with air shutter (NG)
from the end of the burner. Note that there is no air
shutter on the LPG burner. Unscrew the pipe nut
while holding the injector elbow with a wrench—see
figure 2.
3. Remove the main burner by removing the five
screws retaining the burner supports to the burner
tray.
4. Detach the main burner from its supports and attach
the supports to the replacing burner.
5. Refit the new main burner to its position by fixing the
burner supports back to the tray with the five screws
previsously removed.
Remove burner from
tray (5 screws) Remove front log retaining bracket (2 screws)
Removing burner module from firebox
(firebox front transparent for clarity)
1
2
Burner
Remove front log
retaining bracket
Unscrew injector
elbow with air
shutter (NG) from
end of burner
Unscrew pipe
nut while holding
injector elbow
with wrench
1
2
3
Figure 2

4
Injector Elbow
Reinstall the main burner injector elbow—see figure
3. Ensure the proper injector for the desired fuel type.
Note the catalogue number from the Specifications
table on page 1 and the same number stamped on the
side of the injector elbow.
• If converting to a LPG burner, DO NOT reinstall the
air shutter.
• If converting to a NG burner, install the air shutter
supplied with this kit as shown in figure 3.
Pilot Injector
1. Remove the pilot hood by pulling on it.
2. Unscrew the pilot injector using an Allen key. Discard
the pilot injector.
3. Replace with the appropriate pilot injector—see
Specifications table on page 1. Screw the new
injector.
4. Refit the pilot hood by pushing down on it.

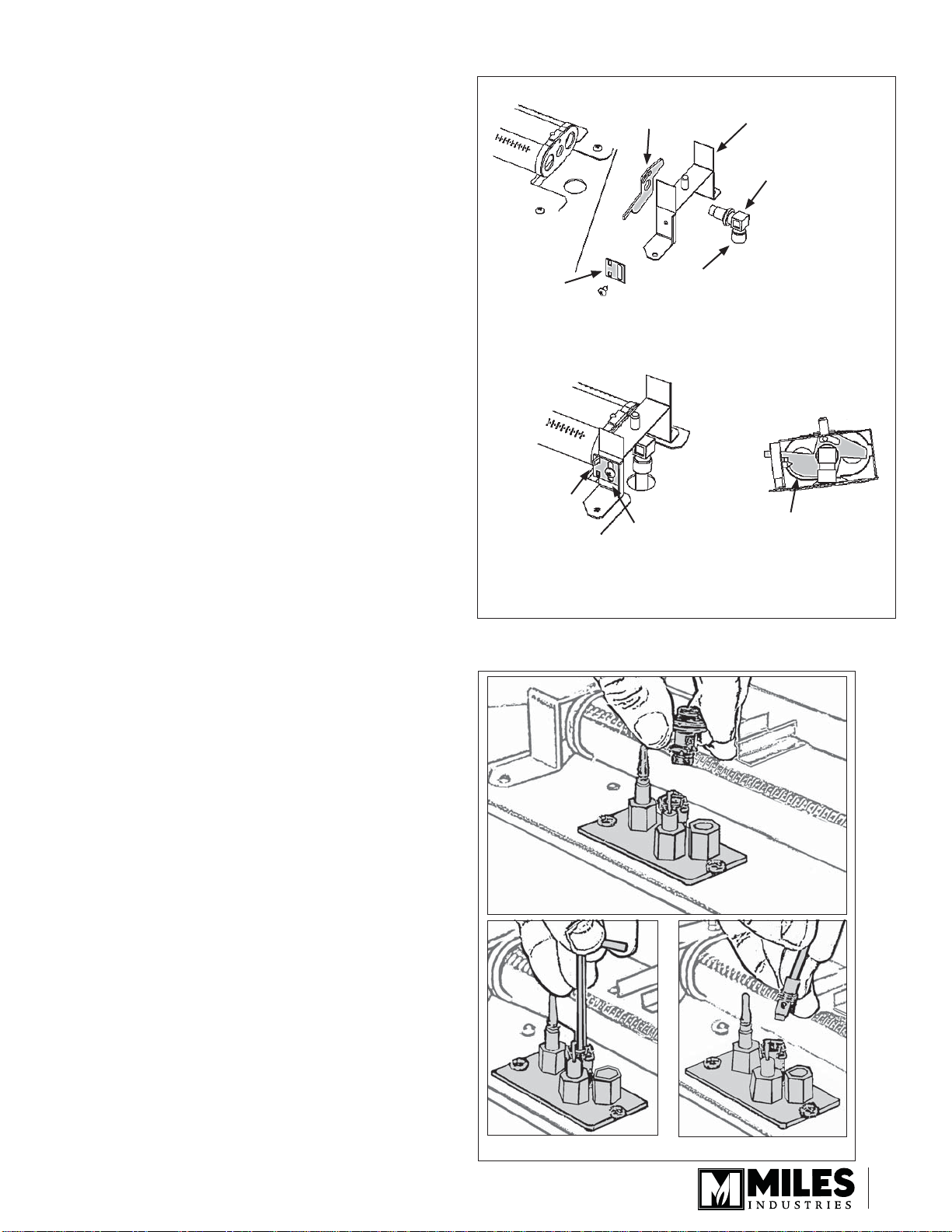

Figure 4
Install air shutter on
NG units only Re-install
log retaining
bracket
Thread injector
elbow through
air shutter (if
used) into end
of burner
Reconnect to pipe and
ensure it is gas-tight
Install air
shutter
slider (NG
units only)
Suggested air shutter
setting (NG units only)
Tighten screw
with slider at
mid-point in
slot
Insert air
shutter
tab into
top hole
of slider
Suggested NG
air shutter setting
Figure 3

5
Minimum Rate By-Pass Screw
Convert the minimum rate by-pass screw accessing the
valve either when the burner is out of the firebox or from
the bottom hole of the exterior wall of the firebox, on the
left hand side of the firebox.
1. Remove the screw from the valve and discard. The
by-pass screw has a rubber O-ring and may need to
be pulled out using pliers after unscrewing.
2. Insert the replacement minimum rate by-pass screw
and hand tighten using a screwdriver. Refer to the
Specifications table on page 1 for proper by-pass
screw. Note that the number is stamped on the barrel
of the screw.
Burner Reinstallation & Check
1. Reinstall the burner module if removed for
conversion.
2. Reinstall the rear brick support, the front brick support
and the cast grate.
3. Reconnect the gas line and the open shut-off valve.
Check for leaks.
Firebox
front
Firebox
left side
Opening
to access
the valve
Minimum rate
by-pass screw
location Front of
valve

6
Manifold Pressure
Test Tap
Valve Inlet
Pressure
Loosen screw to check
(tighten afterwards)
Pressure Test Tappings
Front Face of
Control Valve
Pry off
plastic cap
Front Face of
Control Valve
Pressure
adjustment
screw behind
plastic cap
Increases pressure
Decreases pressure

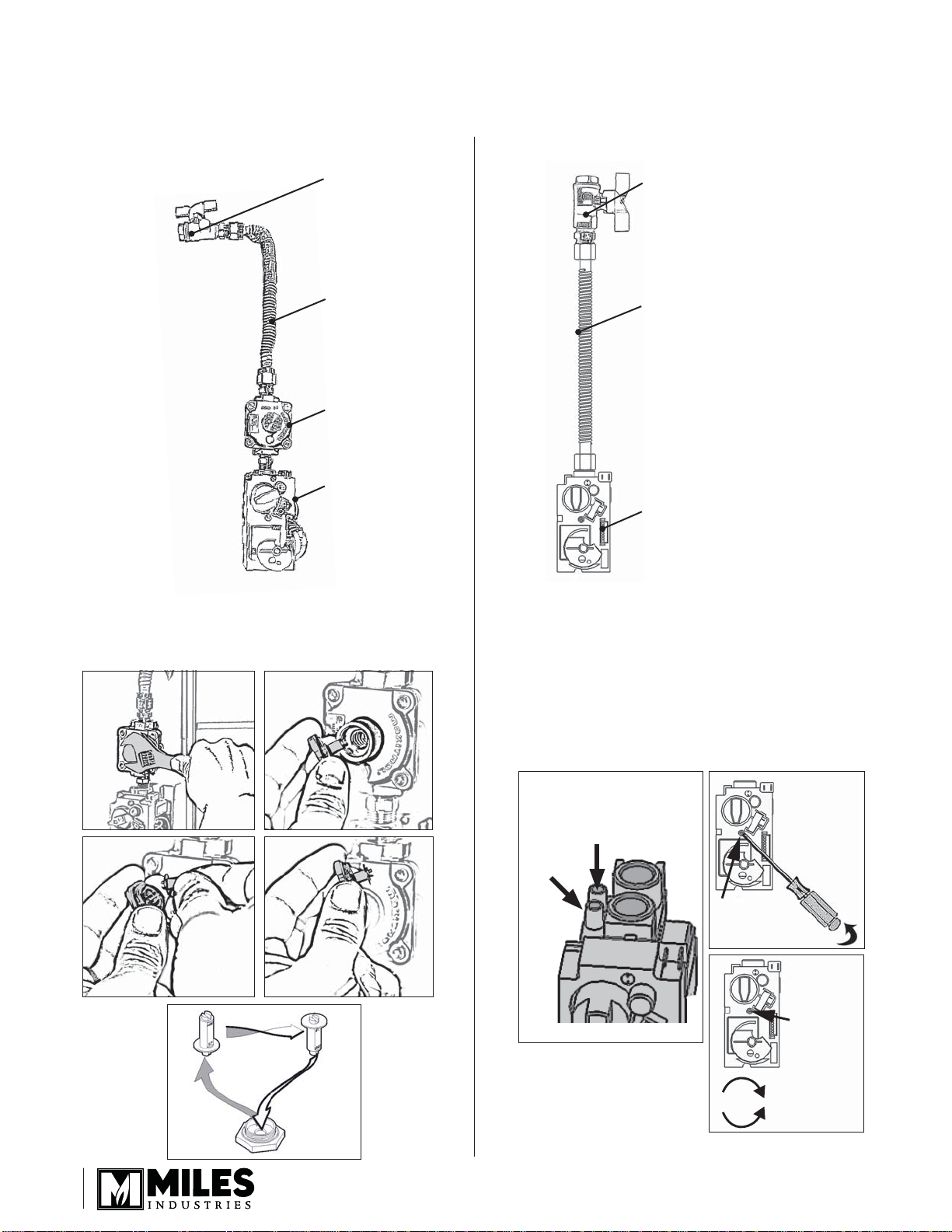

Manifold Pressure
Set the manifold pressure. There are two methods of manifold pressure regulation depending on the fireplace
model. Refer to diagrams below to determine appropriate method.
Later Models
(with integral regulator)
Shut-off valve
supplied with
fireplace
Flex pipe
supplied with
fireplace
Control valve
with integral
regulator
Early Models
(with separate regulator)
Shut-off valve
supplied with
fireplace
Flex pipe
supplied with
fireplace
Separate
convertible
regulator
No regulator in
control valve
1. Remove the regulator cap with a wrench.
2. Pull the plastic pin out of the cap, invert it and push it
back into the cap.
3. Refit the cap back on the regulator.
1. Fit a manometer to the manifold pressure test tap on
the valve—see figure below.
2. Light the appliance and turn the control to full input.
3. Check for leaks downstream of the valve. Adjust the
pressure adjustment screw using a small jeweller’s
size flat blade screwdriver—as shown below—while
the appliance is running at full input to produce
manifold pressure, as per Specifications chart on
page 1.
NG LPG

7
Reinstall Ceramic Bricks and Logs
1. Reinstall ceramic bricks. Refer to fireplace installation
manual.
2. Reinstall ceramic logs using the proper middle log
overlaying the burner—the recesses in the underside
of this log must line up with the cross-lighting ports on
the burner.
Underside of middle log
LPG middle log 4001534—Cross-lighting tunnels
NG middle log 4001370—Cross-lighting tunnel
Conversion Label
1. Install conversion label with specs over the
corresponding specs on the data label attached to
the fireplace at left hand side
2. Install the label (small) stating the conversion of the
appliance on the inside of the left access door in the
vicinity of the lighting instructions label..
Conversion
label
location
(behind
valve
assembly)
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

8
VENTANA
Modèle 1200NG 1200LPG
Gaz naturel propane
Altitude (pieds) 0-4 500 pieds
Apport maximal (Btu/h) 36 000 31,000
Apport minimal (Btu/h) 15 000 15,000
Pression d’admission (en c.e.) 3,6 10,5
Pression d’alimentation minimum (en c.e.) 5,0 11,0
Pression d’alimentation maximum (en c.e.) 11,0 14,0
Injecteur brûleur principal 82-1200 92-360
Injecteur de veilleuse 51 30
Vis d’indice minimum 190 125
AVERTISSEMENT
Ce kit de conversion doit être installé par une
agence de service qualifiée selon les directives
du fabricant et tous les codes et règlements
applicables dans la juridiction de l’installation.
Dans les cas ou les directives de ce guide ne se-
raient pas suivies à la lettre, un feu, une explo-
sion ou la production de monoxide de carbone
pourraient se produire et causer des dommages
matériels, des blessures ou la mort. L’agence de
service qualifiée pour effectuer cette installation
est responsible de l’installation appropriée de
ce kit. L’installation n’est complète que lorsque
l’opération de l’appareil converti a été vérifiée
tel qu’indiqué par les directives du fabricant
fournies avec ce kit.
Utilisez ce guide en conjonction avec le guide
d’installation fourni avec le foyer.
Kit de conversion de gaz
1200PCK/NCK
Directives d’installation
Cet appareil est homologué pour utilisation de 0 à 4 500
pieds. Pour altitudes au-dessus de 4 500 pieds, consultez
la règlementation locale.
Contenu du kit
1 Brûleur
1 Injecteur de veuilleuse—voir tableau
1 Injecteur de brûleur principal—voir tableau
1 Vis de taux d’apport minimum—voir tableau
1 Étiquettes de conversion
1 Bûche de céramique du milieu
(NG 4001370; LPG 4001534)
Outils requis
• Clés à tuyaux, pour débrancher la conduite de gaz
• Tournevis Phillips (+), pour enlever le module du brûleur
• Petit tournevis à lame (bijoutier), pour régler la pression
• Petit tournevis à lame, pour libérer le robinet de pression
• Tournevis à douille de 8 mm ou 5/16”, pour enlever les
écrous fixant le brûleur
• Pince à bec effilé, pour enlever la vis d’apport
• Clé hexagonale (Allen) de 4 mm ou 5/32”, pour
enlever l’injecteur de la veilleuse
• Manomètre, pour régler la pression du le régulateur
intégré à la soupape
Indices signalétiques
Utilisez avec les foyers Valor 1200 SEULEMENT
© Droits d’auteur, Miles Industries Ltd., 2014.
LE PREMIER
FOYER À GAZ RADIANT
MC
®

9
Le Ventana peut être converti avant son installation dans un mur ou après. Lorsque la conversion est faite une
fois le foyer installé dans un mur, le module du brûleur devra être enlevé pour accéder à la vis de taux d’apport
minimum. Également, la méthode initiale de montage du brûleur à la plaque du module exige que le module soit
enlevé pour changer le brûleur—consultez la section Brûleur.
Il existe deux méthodes de vérification de la pression d’admission pour le Ventana; initialement, le foyer a été
fabriqué avec un régulateur convertible séparé de la soupape, ne requiérant pas d’alimentation de gaz ou de
manomètre pour la conversion. La version plus récente du foyer a été fabriquée avec une soupape intégrant le
régulateur et requiérant l’alimentation de gaz et un manomètre pour la conversion. Consultez la section Pression
d’admission afin de déterminer la version du foyer.
Procédure de conversion
La procédure de conversion variera en fonction de trois facteurs :
• Le foyer est installé ou non;
• Le brûleur est fixé au module selon la version initiale ou selon le plus récent modèle;
• Le foyer est équippé d’un régulateur séparé ou intégré à la soupape.
Il n’est pas nécessaire d’enlever le module du brûleur dans le cas
suivant :
• La conversion est faite avant l’installation du foyer, ET
• le brûleur est fixé au module selon la méthode la plus récente (fixé
sur le dessus de la plaque du module tel qu’indiqué ci-contre).
Dans TOUS les autres cas, le module du brûleur doit être enlevé pour
procéder à la conversion.
1. Enlevez la fenêtre, les bûches et panneaux de céramique (si installés) de la boîte de foyer.
2. Arrêtez l’alimentation de gaz, débranchez la conduite au régulateur ou à la soupape selon le modèle.
3. Si le brûleur doit être enlevé, enlevez la grille de bûche, le support de brique avant et le support de bûche
arrière—voir schéma 1.
4. Continuez avec les sous-sections suivantes.
Vu du haut
Brûleur
Supports de brûleur
fixés par dessus
Brûleur NG—orifices d’allumage droits
Brûleur LPG—orifices d’allumage en angle
Arrêt
d’alimentation
de gaz ici Débranchez
la conduite
de gaz ici
Enlevez le module du brûleur
(12 vis + 1 à la droite)
Enlevez
la grille de
bûches
(2 vis)
Enlevez le
support de
briques avant
(5 vis)
Enlevez le
support de
bûche arrière
(6 vis)
Schéma 1
12
3
4

10
Production initiale—Écrous de fixation
sous la plaque du brûleur Production récente—Supports du
brûleur fixés sur le dessus
Brûleur
Production initiale : Le brûleur se fixe sur la plaque
du module par en-dessous. Le module doit donc être
complètement enlevé pour changer le brûleur :
1. Enlevez la vis retenant le module du brûleur à
droite de même que les 12 vis retenant la plaque de
fixation du module à la paroi gauche de la boîte de
foyer—voir schéma 1.
2. Soulevez légèrement la partie droite du module et
tournez le module vers le haut, la droite et l’avant
afin de dégager la soupape et le récepteur et de les
faire passer par l’ouverture de la paroi gauche de la
boîte de foyer tel qu’indiqué ci-dessous.
3. Enlevez le support de bûche droit, l’injecteur en
coude et l’obturateur d’aération (NG) de l’embout
droit du brûleur. Prenez note qu’il n’y a pas
d’obturateur sur le brûleur LPG. Dévissez l’écrou
du tuyau en retenant l’injecteur avec une clé—voir
schéma 2.
4. Enlevez le brûleur en dévissant par en-dessous les
deux écrous le retenant à sa plaque.
5. Remplacez le brûleur par le brûleur approprié selon
le gaz et fixez-le avec les deux écrous enlevés
précédemment.
Production plus récente : Le brûleur est monté à la
plaque à l’aide de supports qui sont fixés sur le dessus.
La conversion est faite sans enlever le module du
brûleur de la boîte de foyer.
1. Enlevez le support de bûche de l’embout droit du
brûleur.
2. Enlevez l’injecteur en coude et l’obturateur d’aération
(NG) de l’embout droit du brûleur.Prenez note qu’il
n’y a pas d’obturateur sur le brûleur LPG. Dévissez
l’écrou du tuyau en retenant l’injecteur avec une
clé—voir schéma 2.
3. Enlevez le brûleur en dévissant les cinq vis retenant
ses supports à la plaque du module.
4. Dévissez les deux écrous retenant les supports au
brûleur et vissez les supports sous le brûleur de
remplacement.
5. Revissez les supports du brûleur sur la plaque du
module avec les cinq vis enlevées précédemment.
Enlevez le brûleur de la plaque (5 vis) Enlevez le support
de bûche (2 vis)
Enlevez le module du brûleur de la boîte de foyer
(devant de la boîte de foyer transparent pour clarification)
1
2
Enlevez le support
de bûche
Dévissez l’injecteur
et l’obturateur (NG)
du brûleur
Dévissez l’écrou
du tuyau tout en
retenant l’injecteur
avec une clé
1
2
3
Schéma 2

11
Injecteur coude
Réinstallez l’injecteur coude au brûleur—voir schéma
3. Assurez-vous que l’injecteur soit approprié au type
de gaz utilisé. Notez le numéro de catalogue indiqué au
tableau Indices signalétiques à la page 1 et vérifiez le
même numéro gravé sur le côté de l’injecteur.
• Pour la conversion àun brûleur LPG, NE PAS
réinstaller l’obturateur d’aération.
• Pour la conversion àun brûleur NG, installez
l’obturateur d’air fourni avec ce kit—voir schéma 3.
Injecteur de la veilleuse
1. Enlevez le capuchon de la veilleuse en tirant dessus.
2. Dévissez l’injecteur de la veilleuse à l’aide d’une clé
hexagonale Allen. Jetez l’injecteur.
3. Remplacez avec un injecteur approprié pour le type
de gaz utilisé—voir le tableau Indices signalétiques à
la page 1. Vissez le nouvel injecteur.
4. Replacez le capuchon de la veilleuse en poussant
dessus.
Schéma 4
Installez l’obturateur
d’aération sur le
brûleur NG seulement Réinstallez
le support
de bûche
Vissez l’injecteur à
travers l’obturateur
(si utilisé) dans le
brûleur
Rebranchez au tuyau
et assurez-vous que le
raccord est à l’épreuve
des fuites
Installez le
support de
l’obturateur
(brûleur NG
seulement)
Réglage d’obturateur
suggéré (NG seulement)
Serrez la vis
au milieu de
la fente du
support
Insérez la
languette de
l’obturateur
dans le trou
du haut du
support
Réglage suggéré
pour NG
Schéma 3

12
Vis de taux d’apport minimum
Changez la vis de taux d’apport minimum en accédant
à la soupape lorsque le module du brûleur est hors de
la boîte de foyer, ou à travers l’ouverture du bas dans la
paroi extérieure gauche de la boîte de foyer.
1. Enlevez la vis de la soupape et mettez-la de côté.
La vis est équipée d’une rondelle O et il peut être
nécessaire de l’enlever avec des pinces après l’avoir
dévissée.
2. Insérez la vis de remplacement et serrez-la
manuellement à l’aide d’un tournevis. Consultez
le tableau Indices signalétiques à la page 1 savoir
quelle est la vis appropriée au type de gaz. Notez
que le numéro indiqué est gravé sur la tige de la vis.
Réinstallation du brûleur et vérifications
1. Réinstaller le module du brûleur si enlevé de la boîte
de foyer pour la conversion.
2. Réinstallez le support de bûche arrière, le support de
brique avant et la grille de bûche.
3. Raccordez la conduite de gaz et ouvrez le robinet
d’arrêt manuel. Vérifiez s’il y a des fuites.
Devant
de la
boîte
de
foyer
Côté
gauche
de la
boîte de
foyer
Emplacement
de la vis de
taux d’apport
minimum Devant
de la
soupape
Ouverture
d’accès
à la
soupape

13
Vérification de la
pression d’admission
Pression
d’admission
Dévissez pour vérifier
(resserrez après)
Vérification de pression
Devant de la
soupape
Enlevez le
couvercle
de plastique
Devant de la
soupape
Vis de réglage
de pression
derrière le
couvercle
Augmente la pression
Diminue la pression
Pression d’admission
Réglez la pression d’admission. Il y a deux méthodes pour régler la pression d’admission selon le modèle
d’assemblage de soupape. À l’aide des schémas ci-dessous, identifiez le modèle de soupape.
Production plus récente
(avec régulateur intégré)
Robinet d’arrêt
fourni avec le
foyer
Conduit flexible
fourni avec le
foyer
Soupape avec
régulateur
intégré
Production initiale
(avec régulateur séparé)
Robinet d’arrêt
fourni avec le
foyer
Conduit flexible
fourni avec le
foyer
Régulateur
convertible
séparé
Soupape sans
régulateur
NG LPG
1. Enlevez le capuchon du régulateur avec une clé.
2. Enlevez la tige de plastique du capuchon en tirant
dessus. Inversez-la et remettez-la dans le capuchon.
3. Revissez le capuchon sur le régulateur.
1. Fixez un manomètre à la connexion de vérification de
pression sur la soupape—voir schéma ci-dessous.
2. Allumez l’appareil et tournez le bouton de contrôle au
maximum.
3. Vérifiez s’il y a des fuites en aval de la soupape.
Réglez la vis d’ajustement de pression à l’aide d’un
petit tournevis à lame de bijoutier—tel qu’indiqué
ci-dessous—pendant que l’appareil fonctionne à
plein régime afin de produire la pression d’admission
indiquée au tableau Indices signalétiques de la page 1.

14
Réinstallez les panneaux et bûches de
céramique
1. Réinstallez les panneaux de céramique. Consultez le
guide d’installation du foyer.
2. Réinstallez les bûches de céramique utilisant la
bûche du milieu appropriée pour le type de gaz—les
rainures sous la bûche doivent être alignées avec les
orifices d’allumage sur le brûleur.
Dessous de la bûche du milieu
Bûche du milieu LPG 4001534—rainures sur orifices d’allumage
Bûche du milieu NG 4001370—rainure sur orifices d’allumage
Étiquette de conversion
1. Collez l’étiquette de conversion contenant les indices
signalétiques sur les indices de l’étiquette déjà collée
à l’intérieur de la paroi extérieure gauche de la boîte
de foyer, derrière la soupape
2. Collez la plus petite étiquette mentionnant la
conversion à l’intérieur du panneau d’accès gauche,
près des consignes d’allumages.
Emplacement
de l’étiquette
de conversion
(derrière la
soupape)
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
