Valor 784EC User manual

The 784EC Edgemont Craftsman Fronts are intended
to be used on Valor heater model 780 and 785 with a
required choice of Backing Plate: 3-Sided 799BPB-1,
799BPB-2, 799BPB-3, 799STB-1, 799STB-2, or 4-Sided
799BPB-4S.
Mounting of the 784 affects cavity dimensions—see
next page and installation manual supplied with the
appliance for more information.
Overview (G4 and 3-sided 799 backing plate) Overview (G4 and 4-sided 799 backing plate)
G4 fireplace G4 fireplace
784EC front including doors 784EC front including doors
799 Backing Plate
(sold separately) 799BPB-4S
Backing Plate
(sold separately)
4007858-04
©2023, Miles Industries Ltd.
784EC Edgemont Craftsman Front Kit
with Backing Plates 799 (sold separately)
INSTALLATION MANUAL
Use with Valor G4 780 and 785 models ONLY
G4
Note: This kit must be
installed or serviced by a
qualified installer, service
agency or gas supplier. These
instructions are to be used
in conjunction with the main
installation instructions
for the above listed heater
model.
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and must be
installed for the protection of children and other at-risk
individuals.
INSTALLER: Leave this
manual with the appliance.
CONSUMER: Retain this
manual for future reference.
!Please note the appliance will have to be raised
by 2-13/16” when using the 799BPB-4S 4-Sided
Backing Plate as the plate extends below the
bottom of appliance.

2
Cavity Height
23 ¾ [603]
16 ¾
[426]
ȥ
[16]
Minimum Cavity Dimensions for 784EC with 799BPB
Cavity Width 35 ¾ [908]
Cavity Depth
19 ¾ [502]
with fan
799BPB-1 39 ½ [1003]
799BPB-2 46 [1168]
799BPB-3 48 [1219]
inches [mm]
799BPB-1 27 [686] 799BPB-2 31 [787] 799BPB-3 32 Ȥ[822]
Craftsman Front 36 [914]
Craftsman Front
25 ȣ[638]
Dimensions
With 3-Sided Flat Backing Plates
With 3-Sided Square Backing Plates
Cavity Height
23 ¾ [603]
15 ½
[394]
ȥ
[16]
1 ½
[38]
Minimum Cavity Dimensions for 784EC with 799STB
Cavity Width 33 ¼ [855]
Cavity Depth
18 ½ [470]
with fan
799STB-1 39 ½ [1003]
799STB-2 46 [1168]
Craftsman Front 36 [914]
inches [mm]
799BPB-1 27 [686] 799BPB-2 31 [787]
Craftsman Front
25 ȣ[638]

3
Cavity Height
23 ¾ [603]
16 ¾
[426]
ȥ
[16]
Minimum Cavity Dimensions for 784EC with 799BPB 4-sided
Cavity Width 35 ¾ [908]
Cavity Depth
19 ¾ [502]
with fan
799BPB-4S 42 [1067]
inches [mm]
799BPB-4S 31 {ȗ{Ⱦ [789]
Between bottom of plate
and bottom of appliance
2 {uȗ{Ⱦ [72]
Craftsman Front 36 [914]
Craftsman Front
25 ȣ[638]
With 4-Sided Flat Backing Plate
!
Installation
1. Secure the backing plate to the appliance’s outer case
from the inside as indicated (2 screws per side).
Note: You may need to remove the side shrouds to
secure the plate.
Note: The 3-sided and 4-sided backing plates install
the same way.
2. Identify the left and right door panels and their top
and bottom using the image below. On the left panel,
the notch in the rear flange of the panel is at the top.
The space between the rear flange and the edge
of the panel is wider at the top than at the bottom
of the panel as shown below.
TOP of door:
this space is
wider
TOP of door:
notch in the
rear ange
Left door panel
BOTTOM of door:
this space is
narrower
Rear viewFront view

4
3. Insert the top pin of the left door panel in the hole
at the top of the left shroud already installed on the
appliance.
4. Lift the panel as far as possible and insert the bottom
pin in the hole at the bottom of the shroud. The
panel should rotate freely.
5. Install the right door panel the same way.
6. Hook the barrier screen front to the backing plate as
indicated.
Note: The barrier screen front, when hooked to
the backing plate, protrudes slightly in front of the
plate.
Maintenance
To clean the backing plate, use mild soap and water. You
can dust the screen with a soft brush. To brush the back
of the screen, simply unhook it.
If the barrier becomes damaged, the barrier shall
be replaced with the manufacturer’s barrier for this
appliance.
To clean the window and ceramics inside the firebox,
consult the Homeowner’s Manual supplied with the
fireplace.
WARNING
DO NOT TOUCH the barrier screen,
front or glass while they are hot! Let the
fireplace cool first before cleaning it.
FOR YOUR SAFETY, ensure the barrier
screen is reinstalled on the fireplace after
maintenance.

5

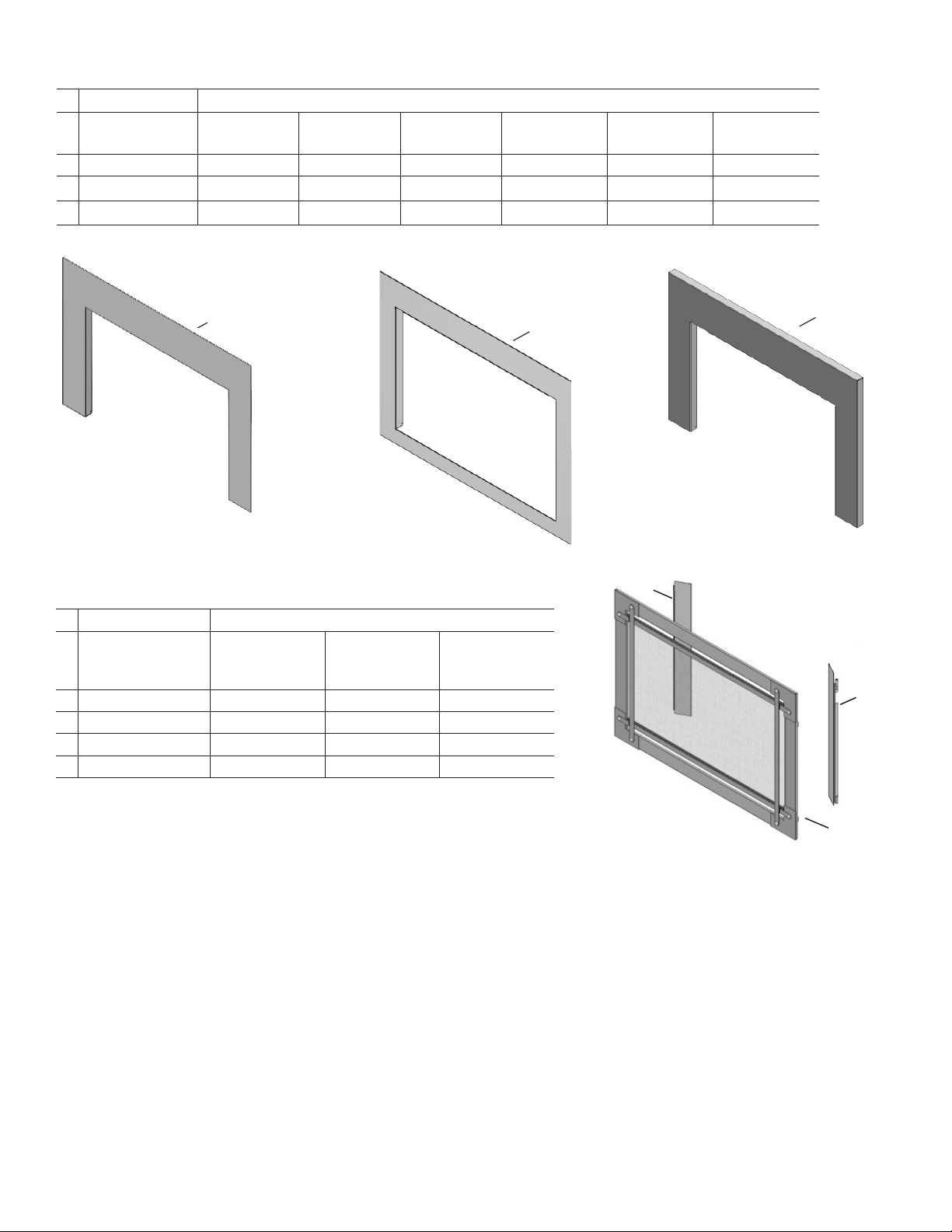

Repair Parts List 1
3
2
Description Part Numbers
784ECBR
Bronze
784ECPW
Pewter
784ECCB
Champagne
Brass
1 LH door panel 4002408AZ 4002408AZ 4002408AZ
2 RH door panel 4002410AZ 4002410AZ 4002410AZ
3Frontwithscreen 4007684BR 4007684PW 4007684CB
Barrier screen only 4007655AZ 4007655AZ 4007655AZ
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
Repair Parts List
13
Description Part Numbers
Backing Plates 799BPB-1
39-1/2” x 27”
799BPB-2
46” x 31”
799BPB-3
48” x 32-3/8”
799BPB-4S
42” x 31-1/16”
799STB-1
39-1/2” x 27”
799STB-2
46” x 31”
1 3-Sided 4005420AZ 4004446AZ 4006310AZ
24-Sided 4008669AZ
33-SidedSquare 4010748 4010749
2
799BPB-1, 799BPB-2
or 799BPB-3
799BPB-4S
784EC
799STB-1 or
799STB-2

6
La Devanture Edgemont Craftsman 784EC est conçue
pour les foyers Valor G4 modèles 780 et 785. Elle doit
être installée sur une des Plaques de finition à 3 côtés
799BPB-1, 799BPB-2, 799BPB-3, 799STB-1, 799STB-2 ou
la Plaque de finition à 4 côtés 799BPB-4S.
Concept
(G4 et Plaque 799BPB-4S)
Devanture 784EC
incluant portes
Plaque de
finition
799BPB-4S
(vendue
séparément)
©2023, Droits d’auteurs Miles Industries Ltd.
Devantures Edgemont Craftsman 784EC
avec Plaques de finition 799 (vendues séparément)
GUIDE D’INSTALLATION
Pour foyers Valor G4 780 et 785 SEULEMENT
Note : Ce kit doit être
installé ou réparé par un
installateur qualifié, une
agence de service certifiée
ou un fournisseur de gaz.
Ces instructions doivent être
utilisées conjointement avec
les instructions d’installation
du modèle de foyer Valor
indiqué ci-dessus.
VITRE CHAUDE - RISQUE
DE BRÛLURES.
NE TOUCHEZ PAS UNE
VITRE NON REFROIDIE.
NE LAISSEZ JAMAIS UN
ENFANT TOUCHER LA VITRE.
L’écran pare-étincelles fourni avec ce foyer réduit le risque
de brûlure en cas de contact accidentel avec la vitre chaude
et doit être installé pour la protection des enfants et des
personnes à risques.
DANGER
!INSTALLATEUR : Laissez cette
notice avec l’appareil.
CONSOMMATEUR : Conservez
cette notice pour consultation
ultérieure.
G4
L’installation de la Devanture 784 affecte les
dimensions de la cavité—voir les détails à la page
suivante et dans le guide d’installation du foyer.
Notez que le foyer devra être soulevé de 2-13/16"
(72 mm) si installé avec la Plaque de finition à 4 côtés
799BPB-4S car la plaque dépasse le bas de l'appareil.
Concept
(G4 et Plaques 799)
Foyer G4
Devanture 784EC
incluant portes
Plaques de
finition 799
(vendues
séparément)
Foyer G4
!

7
Hauteur de cavité
23 ¾ [603]
16 ¾
[426]
ȥ
[16]
Dimensions minimales de cavité pour 784EC avec 799BPB
Largeur de cavité : 35 ¾ [908]
Profondeur de cavité
19 ¾ [502]
avec ventilateur
799BPB-1 39 ½ [1003]
799BPB-2 46 [1168]
799BPB-3 48 [1219]
pouces [mm]
799BPB-1 27 [686] 799BPB-2 31 [787] 799BPB-3 32 Ȥ[822]
Devanture Craftsman 36 [914]
Devanture Craftsman
25 ȣ[638]
Dimensions
Avec Plaques de finition plates à 3 côtés
Hauteur de cavité
23 ¾ [603]
15 ½
[394]
Dimensions minimale de cavité pour 784EC avec 799STB
Largeur de cavité 33 ¼ [855]
Profondeur de cavité
18 ½ [470]
avec ventilateur
799STB-1 39 ½ [1003]
799STB-2 46 [1168]
pouces [mm]
799BPB-1 27 [686] 799BPB-2 31 [787]
Devanture Craftsman 36 [914]
Devanture Craftsman
25 ȣ[638]
ȥ
[16]
1 ½
[38]
Avec Plaques de finition angulaires à 3 côtés

8
HAUT du panneau :
cet espace est
plus large
HAUT du panneau :
encoche dans le
rebord arrière
Panneau d’accès gauche
BAS du panneau :
cet espace est
plus étroit
ArrièreAvant
Installation
1. Fixez la plaque de finition aux supports des côtés
déjà installés sur le foyer (2 vis par côté).
Note : Il est possible que vous deviez enlever les
supports de montage pour fixer la plaque.
Note : Les plaques de finition à 3 ou 4 côtés
s'installent de la même façon.
Hauteur de cavité
23 ¾ [603]
16 ¾
[426]
ȥ
[16]
Dimensions minimales cavité pour 784EC avec 799BPB à 4 côtés
Largeur de cavité 35 ¾ [908]
Profondeur de cavité
19 ¾ [502]
avec ventilateur
799BPB-4S 42 [1067]
pouces [mm]
799BPB-4S 31 {ȗ{Ⱦ [789]
Entre le bas de la plaque
et le bas de l’appareil
2 {uȗ{Ⱦ[72]
Devanture Craftsman 36 [914]
Craftsman Front
25 ȣ[638]
Avec Plaque de finition à 4 côtés
!
2. Identifiez les panneaux d’accès gauche et droite, de
même que le haut et le bas de chacun à l’aide de
l’image ci-dessous. Sur le panneau gauche, l’encoche
du rebord à l’arrière est en haut. L’espace entre le
rebord à l’arrière et le haut du panneau est plus large
en haut qu’en bas.

9

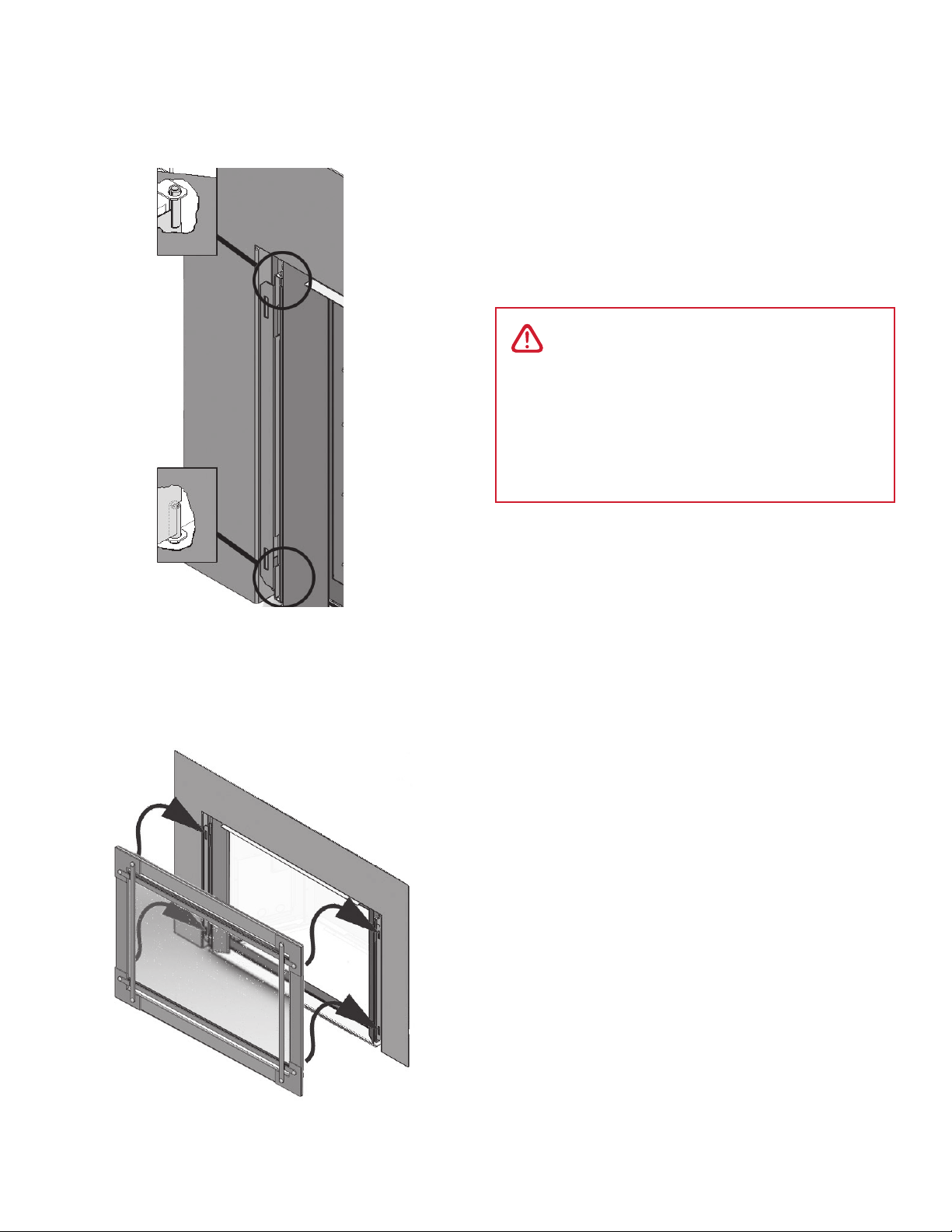

3. Insérez la cheville du haut dans le trou du support de
devanture déjà installé sur l’appareil.
4. Soulevez le panneau et insérez la cheville du bas
dans le trou du support. Le panneau devrait pivoter
librement.
5. Installez le panneau droit de la même façon..
6. Accrochez la devanture et pare-étincelles à la plaque
de finition tel qu’indiqué.
Note : Lorsqu’installé, la devanture dépasse
légèrement le devant de la plaque de finition.
Entretien
Pour nettoyer la plaque de finition, utilisez une solution
d’eau et de savon doux. Époussettez le pare-étincelles
à l’aide d’une brosse à poils doux. Pour brossez l’arrière
du pare-étincelles, simplement décrochez-le.
Si le pare-étincelles est endommagé, il doit être
remplacé par le pare-étincelles conçu par le
manufacturier pour cet appareil.
Pour nettoyer la fenêtre et l’intérieur de la boîte de
foyer, consultez le Guide du propriétaire fournis avec
le foyer.
AVERTISSEMENT
NE TOUCHEZ PAS le pare-étincelles ou le
foyer lorsqu’ils sont chauds! Laissez-les
refroidir avant de les nettoyer.
POUR VOTRE SÉCURITÉ, assurez-vous que
le pare-étincelles est réinstallé sur le foyer
après l’entretien.

10
Liste de pièces 1
3
2
784EC
Description Pièces no
Devantures
Craftsman
784ECBR
Bronze
784ECPW
Gris étain
784ECCB
Champagne
1 Porte gauche 4002408AZ 4002408AZ 4002408AZ
2 Porte droite 4002410AZ 4002410AZ 4002410AZ
3Devanture avec
pare-étincelles 4007684BR 4007684PW 4007684CB
Pare-étincelles seul. 4007655AZ 4007655AZ 4007655AZ
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
799BPB-1, 799BPB-2
ou 799BPB-3
799BPB-4S
Liste de pièces
13
Description Pièces no
Plaques de
finition
799BPB-1
39-1/2” x 27”
799BPB-2
46” x 31”
799BPB-3
48” x 32-3/8”
799BPB-4S
42” x 31-1/16”
799STB-1
39-1/2” x 27”
799STB-2
46” x 31”
1 à 3 côtés, plates 4005420AZ 4004446AZ 4006310AZ
2 à 4 côtés, plates 4008669AZ
3 à 3 côtés angulaires 4010748 4010749
2
799STB-1 ou
799STB-2
