Valor 530 536CXB Installation and operation manual

4001168/02
Note: This kit must be installed or serviced by a qualied installer, service agency or gas supplier.
These instructions are to be used in conjunction with the main installation instructions for the
above listed heater models.
WARNING: If the information in these instructions is not followed exactly, a re or explosion
may result causing property damage, personal injury or loss of life.
FOR PRESIDENT ZC INSTALLATION WITH A VALOR 530 ENGINE.
FOR 530 ENGINE CONFIGURATIONS AND VENTING,
REFER TO MAIN INSTALLATION BOOKLET SUPPLIED WITH THE
ENGINE.
#536CXB
President ZC Cast Front
CSA approved for use only with
Valor 530
Model Heaters
INSTALLATION BOOKLET
Designed and manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.milesreplaces.com
© 2006, Miles Industries Ltd. All rights reserved.
INSTALLER: Leave this manual with the appliance.
CONSUMER: Retain this manual for future reference.

2
Casting Tolerances
Due to the nature of cast iron, dimensional consistency may vary from one unit to the next and some variation
in surface nish and atness is to be expected. We have done our best to control and make allowance for this;
however some variation is inevitable.
1 Front Casting Assembly
1 Top Bafe
1 Framing Plate w/Brackets
1 Plinth
1 Rear Base Support
1 ZC stand-off LH
1 ZC stand-off RH
1 Insulation Layer
1 Pack of Screws
Kit Contents
Top Baffle
Front Casting Rear Base Support
Plinth
Stand-offs (2)
Insulation
Framing Plate
w/Brackets

3
26”
(framing plate)
(framing plate)
31-1/4”
21-3/4”
(cast front)
(cast front)
27-7/8”
7/8”
High
raised
plinth
Ceiling ‘A’
‘B’ 1”max.
1/2”min.
1”max.
1/2”min.
11”min.
36”min.
36” min. to
combustibles
9”
Mantel
Optional Top Outlet
ZC Stand-offs
6-5/8”dia.
6-5/8”
dia.
21-5/8”
25-1/4”
31”
5” 7/8”
plinth
insul.
2”
26-1/4”
20”
26”
11”
9”
5”
‘D’
‘E’
Mantel
leg
See table
2”
Mantel depth “A” Min. clearance “B”
Up to 7” 4”
Above 7” up to 8” 5”
Above 8” up to 9” 7”
Above 9” up to 10” 8”
Above 10” up to 12” 9”
More than 12” 9”+extra 1” for every
1” depth above 12”
Mantel leg
projection “D”
Min. clearance from
appliance side “E”
Up to 8” 0”
More than 8” 6”
Dimensions &
Clearances
The Valor model 530 heater with the 536CXB President ZC Cast Front comes ready for installation as a zero
clearance unit into combustible type framing, without need for a separate zero clearance kit. The 530 installed
without the standard zero clearance stand-off spacers may also be installed into existing solid-fuel burning replaces
provided space and local codes permit.
Hearth Requirements
A 7/8” high plinth is supplied to raise the heater and ensure a base at the proper height for the cast front to sit on
regardless of oor nish height. If not using the plinth supplied, you MUST make allowance for oor nish and raise
(shim) the heater up so the bottom of the heater sits at the nished oor/hearth height, otherwise, the cast front will
not sit at the proper height.
Anon-combustible hearth is not required in front of this appliance.
Floor Requirements
The 530 heater is approved for installation directly on any combustible material other than soft ooring material
such as carpet or vinyl.
Mantel Requirements
The 536CXB President ZC Cast Front may be installed with a combustible mantel provided clearances are
maintained as indicated in the Dimensions and Clearances below and in the Framing diagrams on the following
pages. Be aware that although safe, some combustible materials and nishes at the listed clearances may, over
time, discolor, warp, or show cracks. Care should be taken when choosing materials—consult your replace dealer.
INSTALLATION WITH 530 ENGINE

4

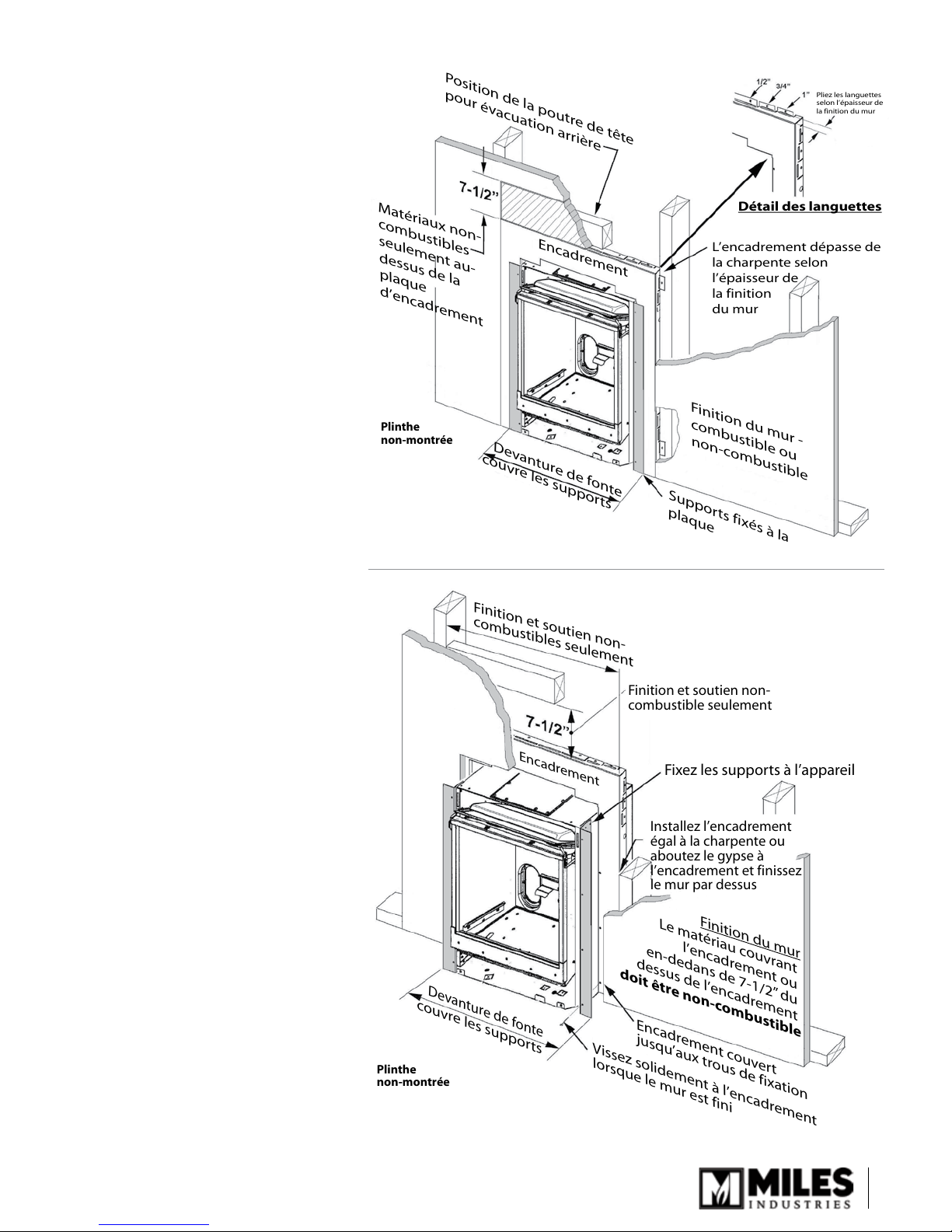

FRAMING
The President ZC Front comes supplied
with a framing plate for zero clearance
applications. The framing plate is
painted black and may be left exposed
beyond the perimeter of the cast iron
front or may be covered with non-
combustible material if desired.
A non-combustible hearth is not
necessary in front of this appliance.
The appliance is approved to install
directly on wood sub-ooring.
Any framing construction must be
clear of stand-offs.
Be aware that the area of 7½” x
26¼” (19 cm x 67 cm) immediately
above the framing plate must be
constructed with non-combustible
materials as shown in gures.
•
•
•
•
non-combustible finish
and backing required
Tighten screws after wall finish
to pull brackets tight
Cast Front
Framing Plate
Cover brackets
Cover Framing Plate
up to holes
Wall Finish
(note: any material
covering framing plate
or within 7-1/2”at top
must be non-combust.
non-combustible finish
& backing required
Mount Brackets to Heater
Install Framing Plate
flush with framing or
butt drywall to plate
and run finish over plate
Raised plinth
not shown
Framing Plate
Header Location for
Rear Vent Installations
Brackets Screwed tight
to Plate
Wall Finish
Combustible or
non-combustible
Framing Plate Protudes
by desired wall finish
thickness
Bend Tabs out
for desired wall
finish thickness
Tab Detail
Cast Front
Covers Brackets
Non-Combust.
Mat’l only
Above
Framing Plate
Raised plinth
not shown
Framing plate exposed
Framing plate covered

5
Top of finished
hearth or floor
Wall Finish
26-1/4”
31-1/2”
to header &
wall finish
(includes
plinth -
reduce by
7/8”if not
using plinth)
7-1/2”
minimum
This part of wall
must be
non-combustible
(cement board or
similar)
Minimum 11”
(Allow extra for rear vent elbows)
Top of finished
hearth or floor
Wall Finish
Note: Header
is raised to
accomodate top
vent clearances
39”
to header
(includes
plinth;
reduce by
7/8”if not
using plinth)
31-1/2”
to header
(includes
plinth;
reduce by
7/8”if not
using plinth)
7-1/2” minimum
This part of
wall must be
non-combustible
(cement board
or similar)
Minimum 11” 26-1/4”
Rear vent framing
Top vent framing

6

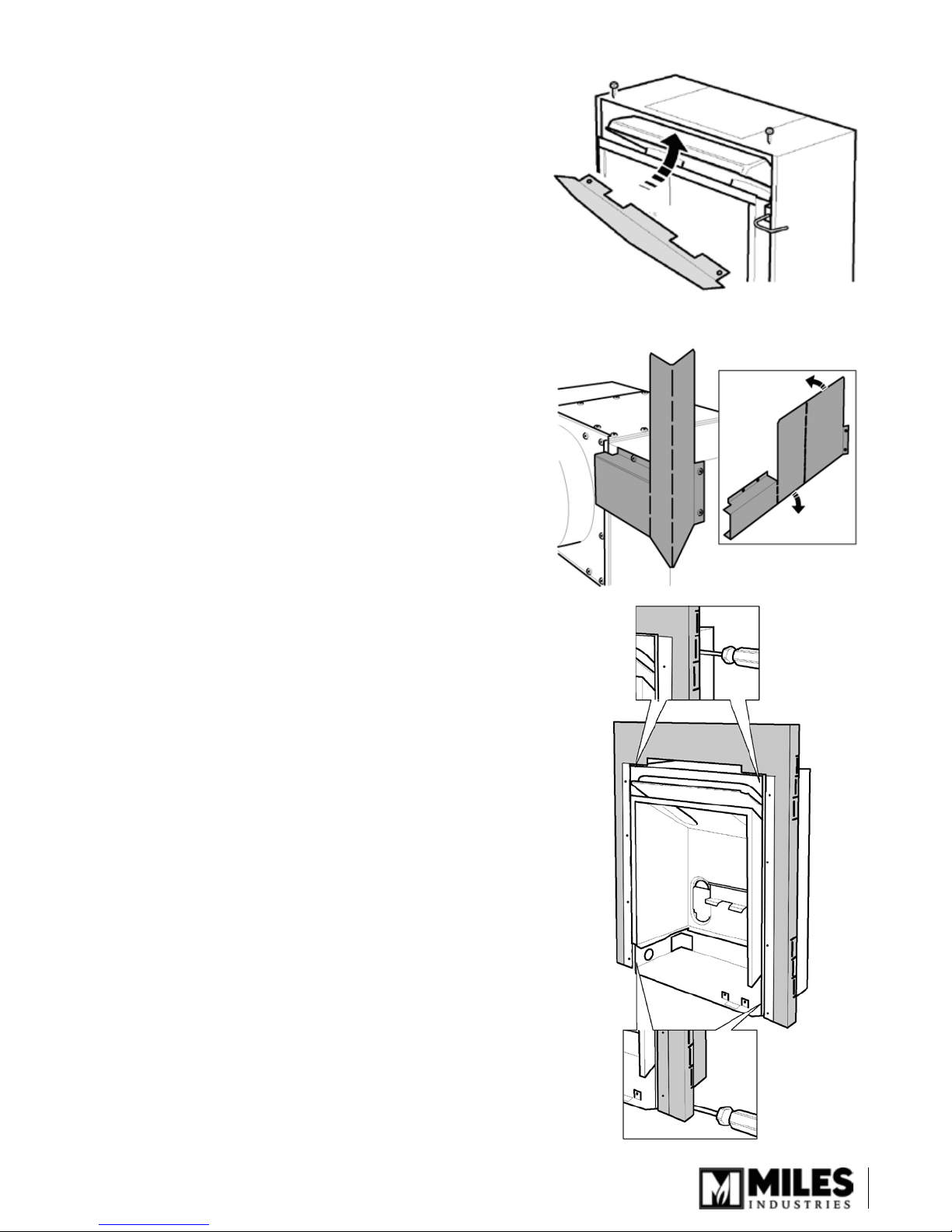

INSTALLATION
Fit the top bafe under the top panel of the appliance
case. Secure with 2 thread forming screws.
Fit the stand-off spacers. The stand-off spacers for
these installations are supplied at. They are left and
right handed.
! Warning: Failure to install the stand-off spacers
may result in a re hazard.
Remove the 2 screws near each of the rear top
corners of the appliance and the 2 screws near
each side of the top back corners.
Bend the spacers as shown.
Screw the spacers to the rear of the appliance
using the screws just removed.
Bend the side wings of the spacers to align the 2
holes in each spacer with those in the appliance
sides. Secure the spacers using the screws just
removed.
Mount the framing plate to the appliance.
Secure the framing plate and brackets to the sides
of the appliance case with 4 thread cutting screws
supplied. Screw from the outside through the access
holes in the framing plate.
Note: There are alternate methods of nishing around
the framing plate—either leaving it exposed or
recessing it and covering it up with the wall nish. See
page 4.
1.
2.
a)
b)
c)
d)
3.
4.

7
4”
(102 mm)
total
insulation
Cut out insulation
for top vent installation
Pull forward to expose
width of 4”
Install the plinth and the rear base support below the rebox
(optional).
The purpose of the plinth is to allow the appliance to be placed
on a rough suboor, such as plywood, without regard for the
additional thickness of oor nishes as the appliance bottom
must otherwise be placed at the nished hearth height or the
front trims will not t properly on the appliance.
Detach the burner module from the appliance by removing
its 11 screws.
Fit the rear base support under the rear of the appliance
attaching it to the appliance back panel with 2 x ⅜” thread
cutting (pointed end) screws.
Fit the front plinth under the appliance front with 2 thread
forming screws.
Install the top insulation layer. For top vent outlet appliances,
cut out a circle at the center of the insulation layer for the vent
collar. Place the insulation layer on top of the appliance case
inboard of the stand-off spacers.
! Warning: Failure to install the insulation layer may cause
a re hazard and void warranty.
If the hooks have been shipped loose with the cast front,
x them to the front at its top corners. Hang the front on the
appliance.
5.
a)
b)
c)
6.
7.

8
CLEANING
It will be necessary to clean the glass periodically.
During startup, condensation, which is normal, forms
on the inside of the glass and causes dust, lint or other
particles to cling to the glass surface.
Initially, paint, while curing, may deposit a slight lm on
the glass. We therefore recommend that, during the rst
few weeks of use, the glass be cleaned 2 or 3 times with
non-abrasive common household cleaners and warm
water.
Ammonia based cleaners should not be used.
Subsequently the glass should be cleaned 2 or 3 times a
season depending on the circumstances.
Do not clean the glass while it is hot.
Dust can be brushed from the ceramic fuel effects and
rebox walls after removing the front unit and opening
the window.

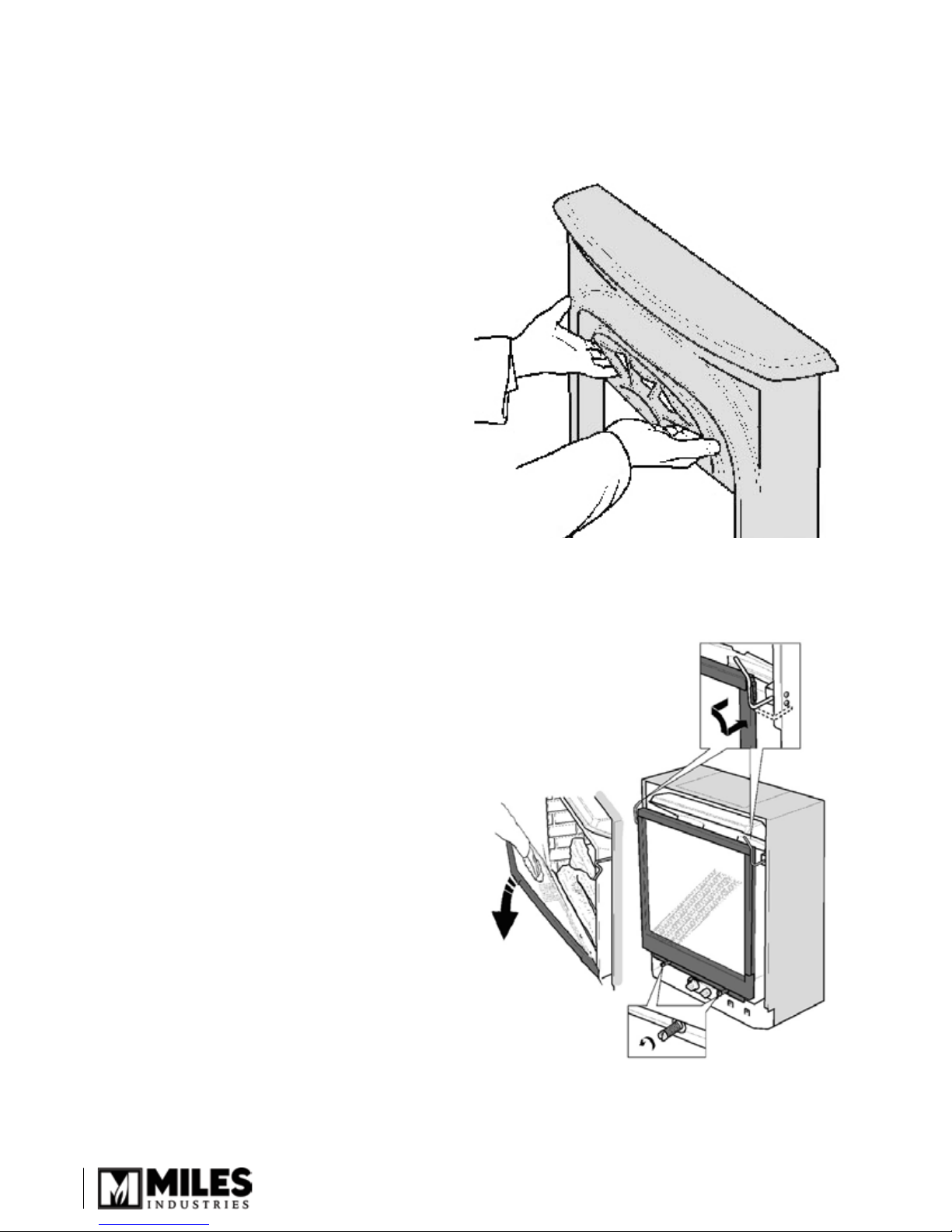

Removing the front unit
Unhook the cast front. Lift it up by holding the decorative
grille. DO NOT lift by holding the top.
Opening the window
Always securely replace the window before
lighting.
The inside of the window can be cleaned by pulling
forward and rotating the 2 clamping bars at the top
corners of the window and swinging the window part way
down as shown.
! Be careful not to distort or damage the spring-
loaded bolts—don’t swing the window down more
than is necessary!
To completely remove the window, also unscrew the
2 spring-loaded bolts at the bottom of the window as
shown.
After retting the window, apply light hand pressure
against the window frame sides to bed-in the window
seal.
Dust can also be removed from the burner using a soft
brush after removing the ceramic fuel effects.
When cleaning, make sure that no particles are
brushed into the slots of the burner.
Always completely remove the window before
removing the ceramic fuel effects.

9

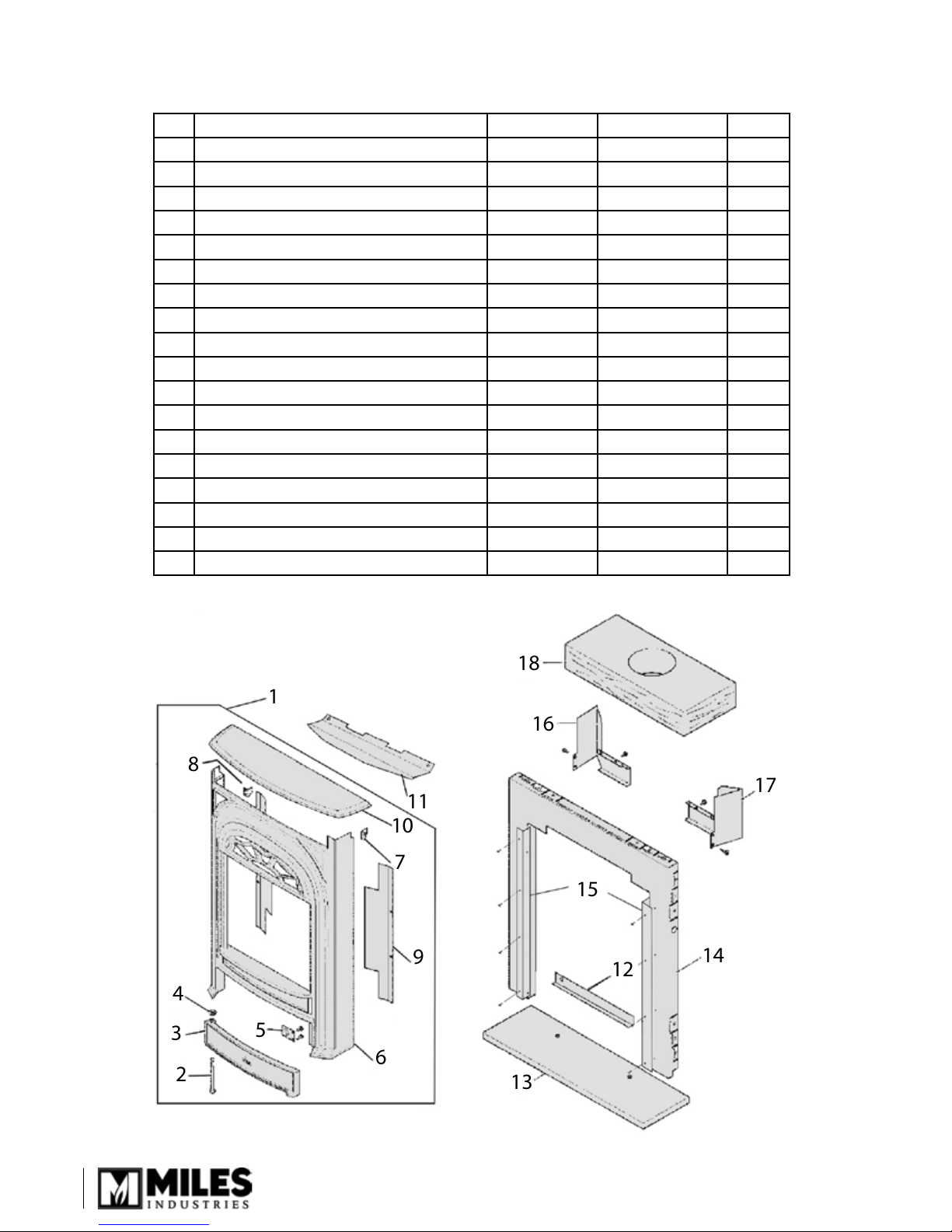

REPAIR PARTS LIST
1
11
8
7
10
9
6
2
3
4
5
12
15
18
16
17
14
13
#Description Number Alternate no. Qty
1 Front Unit 568979 040A519 1
2Door Hinge Bolt 568999 420K558 1
3Ashpan Door 568989 540K048AZ 1
4Washer 532529 100B810 1
5Magnet unit 569009 020A085 1
6Front Casting 568929 050A255AZ 1
7 Front Casting Hook RH 568949 330A923 1
8Front Casting Hook LH 568939 330A922 1
9Side Shield 568959 330A928 2
10 Top Casting 568969 550K065AZ 1
11 Top Bafe 569019 340B252AZ 1
12 Rear Base Support 569079 340B236 1
13 Plinth 569059 350K967 1
14 Framing Plate 4000469 4000469 1
15 Heater Mounting Bracket 4000489 4000489 2
16 ZC Stand-off LH 569039 340B235 1
17 ZC Stand-off RH 569029 340B234 1
18 Insulation Layer 569049 620B987 2

10
#536CXB
Devanture de fonte
President ZC
homologuée par la CSA pour utilisation
exclusive avec le foyer Valor 530
GUIDE D’INSTALLATION
Note: Ce kit doit être installé ou réparé par un installateur qualié, une agence de service certiée
ou un fournisseur de gaz. Ces instructions doivent être utilisées conjointement avec les
instructions d’installation du modèle de foyer Valor indiqué ci-dessus.
MISE EN GARDE: Si les instructions fournies dans le présent manuel ne sont pas suivies à
la lettre, un feu ou une explosion pourraient résulter et causer des dommages matériels, des
blessures ou la mort.
POUR INSTALLATION AVEC LE FOYER VALOR 530.
POUR LA CONFIGURATION ET L’ÉVACUATION DU FOYER VALOR
530, CONSULTEZ LE MANUEL D’INSTALLATION FOURNI AVEC LE
FOYER.
INSTALLATEUR : Laissez cette notice avec l’appareil.
CONSOMMATEUR : Conservez cette notice pour consultation ultérieure.
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, C.-B., CANADA V7H 3B1
Tél. : [phone] Téléc. : 604-984-0246
www.milesreplaces.com
© 2006, Miles Industries Ltd. Tous droits réservés.

11
1 Devanture complète
1 Déecteur d’air
1 Plaque d’encadrement avec montants
1 Plinthe
1 Support de base arrière
1 Écarteur ZC, côté gauche
1 Écarteur ZC, côté droit
1 Isolant
1 Quincaillerie
Déflecteur d’air
Devanture
de fonte Support de base arrière
Plinthe
Écarteurs (2)
Isolant
Plaque
d’encadrement
avec montants
Contenu du kit
Variations de la fonte
De par leur nature, deux articles de fonte fabriqués du même moule peuvent montrer de légères variations dans
leurs dimensions et leur nition. Nous faisons tout ce qui est possible pour limiter ces variations qui ne peuvent
cependant pas être éliminées.

12
26”
(encadrement)
(encadrement)
31-1/4”
21-3/4”
(devanture)
(devanture)
27-7/8”
Plinthe
de 7/8”
Plafond ‘A’
‘B’ Max. 1”
min.1/2”
Max. 1”
min. 1/2”
Min. 11”
Min. 36”
Min. 36”
jusqu’aux
combustibles
9”
manteau
Évacuation optionnelle
sur le dessus
Écarteurs
Dia. 6-5/8”
Dia. 6-5/8”
21-5/8”
25-1/4”
31”
5” Plinthe
de 7/8”
isol.
2”
26-1/4”
20”
26”
11”
9”
5”
‘D’
‘E’
Patte du
manteau -
voir table
2”
Profondeur “A” du manteau Dégagement minimum “B”
Jusqu’à 7” 4”
De 7” à 8” 5”
De 8” à 9” 7”
De 9” à 10” 8”
De 10” à 12” 9”
Plus de 12” 9”+ 1” extra pour chaque 1” de
profondeur au dessus de 12”
Projection “D” de la patte
du manteau
Dégagement minimum “E”
du côté de l’appareil
Jusqu’à 8” 0”
Plus de 8” 6”
INSTALLATION AVEC LE FOYER 530
Le foyer Valor 530 combiné à la devanture de fonte President ZC 536CXB est prêt à installer comme appareil à
dégagement zéro dans une charpente combustible sans toutefois nécessiter de kit à dégagement zéro. Le 530
installé sans les écarteurs à dégagement zéro peut aussi être installé dans un foyer à combustibles solides existant,
en autant que l’espace et la règlementation locale le permettent.
Exigences pour la base de foyer
Une plinthe de ⅞” d’épaisseur est incluse avec la devanture. Cette plinthe permet de soulever le foyer de façon à ce
que la devanture de fonte, une fois installée, soit à la bonne hauteur, peu importe la nition du plancher. Si la plinthe
n’est pas utilisée, assurez-vous que le bas du foyer soit soulevé avec un cale mince pour être égal à la surface de la
nition du plancher ou de la base de foyer. Autrement, la devanture ne pourra être installée à la bonne hauteur.
Une base de foyer non-combustible n’est pas nécessaire devant le foyer.
Exigences pour le plancher
Le foyer 530 est homologué pour installation directement sur un plancher combustible sauf sur des recouvrements
souples comme la moquette ou le vinyle.
Exigences pour le manteau de cheminée
La devanture de fonte President ZC 536CXB peut être installée avec un manteau de cheminée combustible à
condition de respecter les dégagements indiqués aux schémas ci-dessous et aux pages suivantes. Prenez note
que, même en respectant les dégagements requis, certains matériaux combustibles, même s’ils sont sécuritaires,
peuvent, avec le temps, se décolorer, se déformer ou craquer. Sélectionnez les matériaux avec soin et consultez
votre marchand au besoin.
Dimensions et
dégagements

13
Finition et soutien non-
combustibles seulement
Vissez solidement à l’encadrement
lorsque le mur est fini
Devanture de fonte
Encadrement
couvre les supports
Encadrement couvert
jusqu’aux trous de fixation
Finition du mur
Le matériau couvrant
l’encadrement ou
en-dedans de 7-1/2”du
dessus de l’encadrement
doit être non-combustible
Finition et soutien non-
combustible seulement
Fixez les supports à l’appareil
Installez l’encadrement
égal à la charpente ou
aboutez le gypse à
l’encadrement et finissez
le mur par dessus
Plinthe
non-montrée
Encadrement
Position de la poutre de tête
pour évacuation arrière
Supports fixés à la
plaque
Finition du mur -
combustible ou
non-combustible
L’encadrement dépasse de
la charpente selon
l’épaisseur de
la finition
du mur
Pliez les languettes
selon l’épaisseur de
la finition du mur
Détail des languettes
Devanture de fonte
couvre les supports
Matériaux non-
combustibles
seulement au-
dessus de la
plaque
d’encadrement
Plinthe
non-montrée
ENCASTREMENT
La devanture President ZC 536CXB
est fournie avec une plaque
d’encadrement pour applications
à dégagement zéro. La plaque
d’encadrement est peinte en noir
et peut être exposée autour de la
devanture ou elle peut être couverte
d’un matériau non-combustible si
désiré.
Une base de foyer non-
combustible n’est pas nécessaire
devant le foyer 530.
Le foyer 530 est homologué pour
installation directement sur un
sous-plancher de bois.
Tout encastrement doit être
dégagé des écarteurs.
Veuillez noter qu’un espace de
7½” sur 26¼” (19 sur 67 cm)
situé immédiatement au-dessus
de la plaque d’encadrement doit
être construit de matériau non-
combustible tel qu’indiqué aux
schémas ci-contre et à la page
suivante.
•
•
•
•
Plaque d’encadrement exposée
Plaque d’encadrement couverte

14
Surface du plancher fini
ou de la base de foyer
Finition du mur
26-1/4”
31-1/2”
de la poutre
de tête et
finition
du mur
(plinthe
incluse -
réduire de
7/8”si vous
n’utilisez pas
la plinthe)
7-1/2”
minimum
Cette partie du
mur doit être
non-combustible
(panneau de
ciment ou
similaire)
Minimum 11”
(permettre plus d’espace pour
les coudes de l’évacuation arrière)
Surface du plancher fini
ou de la base de foyer
Finition du mur
Note : La poutre de
tête est plus haute
pour accomoder les
dégagements pour
l’évacuation par
dessus
39”
à la poutre
de tête
(plinthe
incluse;
réduisez de
7/8”si vous
n’utilisez pas
la plinthe)
31-1/2”
à la poutre
de tête
(plinthe
incluse;
réduisez de
7/8”si vous
n’utilisez pas
la plinthe)
7-1/2” minimum
Cette partie du mur
doit être fabriquée
de matériau
non-combustible
(panneau de ciment
ou similaire)
Minimum 11” 26-1/4”
Encastrement pour
installations à
évacuation arrière
Encastrement pour
installations à
évacuation par dessus

15
INSTALLATION
Placez le déecteur du haut sous le panneau de dessus
de la boîte de foyer. Fixez-le avec 2 vis autoformeuses.
Montez les écarteurs. Les écarteurs, un droit et un
gauche, sont fournis à plat.
Enlevez les 2 vis près des coins supérieurs
arrières de la boîte de foyer et 2 vis près des coins
supérieurs arrières des côtés.
Pliez les écarteurs tel qu’indiqué.
Fixez les écarteurs à l’arrière de la boîte de foyer
avec les vis retirées précédemment.
Pliez les ailerons des écarteurs et alignez les 2 trous
avec les trous des côtés de la boîte de foyer.
Fixez les écarteurs avec les vis retirées
précédemment.
Mise en garde : Le défaut d’installer les écarteurs
peut créer un risque d’incendie.
Placez la plaque d’encadrement sur l’appareil. Fixez-
la aux côtés de la boîte de foyer avec 4 vis auto-
taraudeuses fournies. Vissez la plaque de l’extérieur à
travers les fentes de ses côtés.
Note : Il y a 2 méthodes de nition autour de la plaque
d’encadrement. La plaque peut être exposée ou
enfoncée et recouverte de matériau de nition. Voir la
section Encastrement à la page 13.
1.
2.
a)
b)
c)
d)
e)
3.

16
Épaisseur
totale de
l’isolant :
4”
(102 mm)
Coupez l’isolant pour
évacuation sur le dessus
Tirez vers l’avant pour
exposer une largeur de 4”
Installez la plinthe et le support arrière (facultatifs).
La plinthe permet de placer le foyer sur une surface non-
nie, tel que le contreplaqué, garantissant la bonne hauteur
pour la devanture, peu importe l’épaisseur de la nition du
plancher ou de la base de foyer.
Tout d’abord, enlevez le module du brûleur en dévissant
ses 11 vis.
Fixez le support de base arrière à l’aide de 2 vis
autoformeuses de ⅜”.
Placez la plinthe sous le devant du foyer et xez-la à
l’aide de 2 vis autoformeuses.
Placez l’isolant. Pour les installations à évacuation par le
dessus, découpez un cercle au centre de l’isolant pour
faciliter le passage du conduit d’évacuation. Placez l’isolant
sur le dessus de la boîte de foyer à l’intérieur des écarteurs.
Mise en garde : Le défaut d’installer l’isolant peut créer
un risque d’incendie.
Si nécessaire, vissez les crochets à l’arrière de la devanture.
Notez bien que les crochets droit et gauche sont différents.
Accrochez la devanture de fonte aux coins supérieurs de la
paroi intérieure de la boîte du foyer.
3.
a)
b)
c)
5.
6.

17
ENTRETIEN
Il sera nécessaire de nettoyer la vitre de temps à
autre.
Durant l’allumage, la condensation, qui est normale,
se formera et provoquera l’accumulation de poussière
et de charpie à l’intérieur sur la vitre.
Initialement, la peinture, lorsqu’elle durcit, peut
déposer un léger lm sur la vitre. En conséquence,
nous recommendons de nettoyer la vitre 2 ou 3 fois
durant les premières semaines d’usage, avec un
nettoyeur non-abrasif et de l’eau chaude.
Les nettoyeurs à base d’amoniaque ne
devraient pas être utilisés.
Par la suite, la vitre devrait être nettoyée 2 ou 3 fois
par saison selon l’usage.
Ne pas nettoyer la vitre lorsqu’elle est chaude.
La poussière peut être brossée des bûches et
murets de céramique avec une brosse souple après
l’enlèvement de la devanture et de la fenêtre.
Enlèvement de la devanture
Décrochez la devanture en la tenant sous la grille du
haut et la soulevant, tel que montré. NE PAS soulever
la devanture par son bord supérieur.
Ouverture de la fenêtre
Toujours remettre la fenêtre en place et la xer
solidement avant d’allumer le foyer.
L’intérieur de la fenêtre peut être nettoyé en tirant et
tournant les 2 barres à ressort aux coins supérieurs
de la fenêtre et en l’abaissant partiellement.
Attention de ne pas déformer ou endommager
les boulons à ressort—ne pas abaisser la
fenêtre plus que nécessaire!
Pour enlever la fenêtre complètement, dévissez
également les 2 boulons à ressort du bas de la
fenêtre tel que montré.
Après avoir replacée la fenêtre, pressez légèrement
ses côtés avec les mains an de sceller son joint
d’étanchéité.
La poussière sur le brûleur peut être nettoyée à l’aide
d’une brosse souple après l’enlèvement des bûches
ou charbons.
Lors du nettoyage, assurez-vous qu’aucune particule
ne soit projetée dans le tube du brûleur.
Toujours enlever la fenêtre complètement avant
d’enlever les bûches ou charbons.

18
LISTE DE PIÈCES
1
11
8
7
10
9
6
2
3
4
5
12
15
18
16
17
14
13
#Description Numéro No. alternatif Qté
1Devanture complète 568979 040A519 1
2Boulon, charnière du garde-cendres 568999 420K558 1
3 Garde-cendres 568989 540K048AZ 1
4Rondelle, charnière du garde-cendres 532529 100B810 1
5 Aimant 569009 020A085 1
6Devanture de fonte 568929 050A255AZ 1
7 Crochet, côté droit 568949 330A923 1
8Crochet, côté gauche 568939 330A922 1
9 Écran de protection des côtés 568959 330A928 2
10 Dessus de fonte 568969 550K065AZ 1
11 Déecteur d’air 569019 340B252AZ 1
12 Support de base arrière 569079 340B236 1
13 Plinthe 569059 350K967 1
14 Plaque d’encadrement 4000469 4000469 1
15 Montants pour la plaque 4000489 4000489 2
16 Écarteurs ZC, côté gauche 569039 340B235 1
17 Écarteurs ZC, côté droit 569029 340B234 1
18 Isolant 569049 620B987 1
