VAREM AQUAFILL HS User manual
For:
NÁVOD NA POUŽITIE -EXPANZNÉ NÁDOBY AQUAFILL
INSTRUCTION MANUAL FOR AQUAFILL EXPANSION VESSELS
7
4
47
Výrobca/Manufacturer: VAREM S.P .A
Expanzné a tlakové nádoby AQUAFILL
Návod na použitie
1. Všeobecné
Expanzné nádoby
Varem
s pevnou alebo vymeniteľnou membránou sa vyrábajú v súlade so základnými
bezpečnostnými požiadavkami európskej smernice 2014/68/EU. Tento návod je svojím znením v súlade s
bodom 3.4 prílohy uvedenej smernice a prikladá sa ku každému výrobku.
2. Popis a použitie
Kúrenie: expanzná nádoba AQUAFILL je nevyhnutná k tomu, aby kompenzovala zvýšenie objemu kvapaliny,
spôsobeného ich tepelnou rozťažnosťou, ktorá sa prejaví pri náraste teploty a tým obmedzí nárast tlaku
v systéme.
Tlaková expanzná nádoba AQUAFILL s membránou je nevyhnutnou súčasťou rozvodov pitnej vody a čerpacích
staníc, umožňujúca ich dlhodobú a pravidelnú prevádzku, ktorá zaisťuje zásobu vody pod tlakom, čo znižuje
frekvenciu spínania čerpadla.
Všetky nádoby (aj tlakové) sú konštruované na prevádzku s kvapalinami skupiny 2; so žiadnou inou kvapalinou
nie je prevádzka prípustná (ak nie je písomne firmou Varem určené inak).
Expanzné a tlakové nádoby AQUAFILL sú vyrobené z uzatvorenej kovovej nádoby vybavenej vnútornou
membránou. Táto membrána má vakovitý tvar a je pripojená k prírube, čo zabraňuje priamemu kontaktu vody s
kovovým vnútrajškom nádoby.

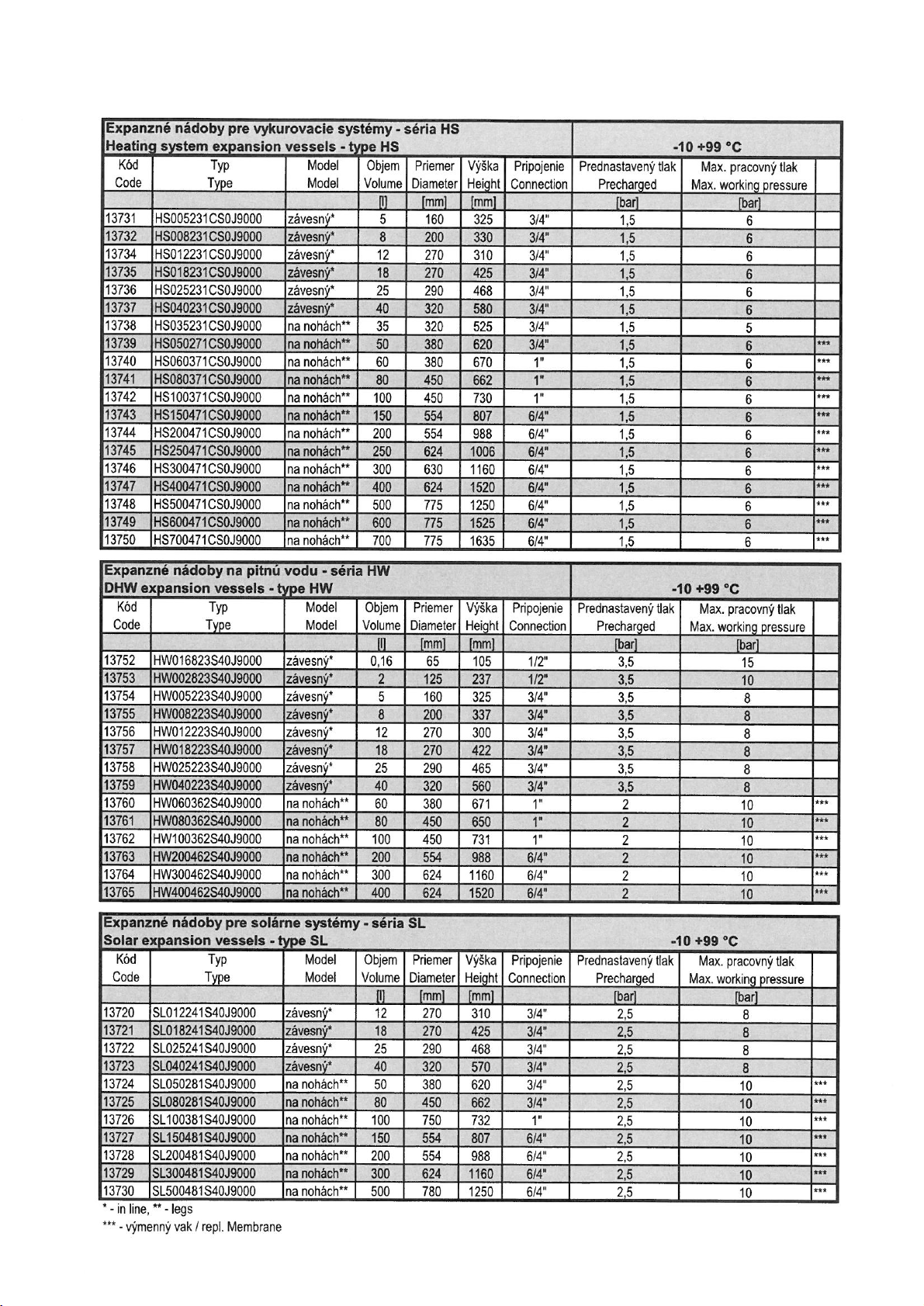

3. Technické údaje
Technické údaje expanzných a/alebo tlakových nádob sú uvedené na štítku pripevnenom na každej jednotlivej
nádobe. Uvedené údaje zahŕňajú:
Kód, výrobné číslo, dátum výroby, objem, prevádzková teplota (TS), hodnota
predtlakovania, max. prevádzkový tlak (PS).
Tento štítok je pripevnený na každej expanznej/tlakovej nádobe
Varem
a nesmie byť odstránený ani jeho obsah sa nesmie meniť. Nádoby sa musia používat' v súlade
s technickými vlastnosťami uvedenými na štítku a stanovené limity sa nesmú za žiadnych okolností prekročiť.
4.lnštalácia
Stanovenie správnej vel'kosti nádoby s ohľadom na jej použitie;
nesprávne dimenzovaná nádoba
I
tlaková
nádoba môže spôsobiť škody na majetku aj zranenie osôb. Správnu veľkosť musí určiť projektant.
Správna inštalácia vykonaná príslušným odborníkom
v súlade s platnými normami, s dodržaním
predpísaných uťahovacích momentov šrúbení (obr. 1) a v súlade s navrhovaným spôsobom montáže (obr. 2). Ak
sa má použit' viac nádob zapojených do série alebo paralelne, musia byť pripojené v rovnakej výške.
Ak sa majú montovat' nádoby s objemom viac ako 12 litrov so šrúbením smerom nahor, je nevyhnutné použit'
držiak (obr. 3); nemontujte nádobu na konzole, ak nie je podoprená (obr. 4 ).
Nádoba vo vykurovacom okruhu sa musí namontovat' v blízkosti kotla a pripojiť na vratnú alebo spätnú vetvu
(obr. 5).
Tlaková nádoba sa musí umiestniť za čerpadlo (obr. 6).
Namontujte expanznú nádobu na vhodné miesto a takým sposobom, aby prípadný únik kvapaliny nespô
s
obil
škodu.
V okruhu musí byť namontovaný poistný ventil kalibrovaný na tlak nižší alebo rovnaký ako maximálny tlak
expanznej / tlakovej nádoby; prekročenie maxímálneho prevádzkového tlaku v okruhu bez prítomností poistného
ventilu môže spôsobiť vážne zranenia aj škody na majetku.
Hodnota predtlaku z výroby uvedená na štítku a pre štandardné aplikácie;
možno ju upravit' o 0,2 bar pod
hodnotu zopnutia tlakového spínača; v rozsahu ±20%. Hodnota predtlaku sa musí pred inštaláciou skontrolovať
pomocou kalibrovaného manometra.
Nevystavujte nádobu agresívnym vplyvom prostredia, tým zabránite korózií lakovaných častí. Uistite sa, že
nádoba nie je vodivou súčasťou a v okruhu sa nevyskytujú bludné prúdy, ktoré by mohli spôsobiť koróziu
nádoby.
5.Údržba
Údržbu aj výmenu musí vykonat' špecializovaný a autorizovaný servisný pracovník v súlade s platnými
normami, ktorý zaistí, že:
Všetky elektrické komponenty sú bez napätia
Expanzná nádoba dostatočne vychladla
Z expanznej / tlakovej nádoby je vypustená voda a tlak vzduchu sa vyrovnal s okolím, potom sa až môže vykonat'
servisný zákrok. Ak je nádoba stále predtlakovaná, hrozí vymŕštenie dielov, ktoré môžu spô
s
obiť vážne zranenie
osôb a škodu na majetku. Ak je v nádobe kvapalina, významne zvyšuje jej hmotnost'.
Pravidelné kontroly:
Hodnota predtlaku: raz ročne
skontrolujte, že tlak zodpovedá hodnote uvedenej v projekte.
POZOR:
pred tým sa musí z nádoby úplne vypustit' kvapalina (nádoba musí byť prázdna).
Ak sa expanzná
I
tlaková nádoba vypustí, musí sa potom predtlakovať na hodnotu uvedenú v projekte.
Raz ročne pohľadom skontrolujte, že na nádobe nie sú prítomné známky korózie. V prípade korózie sa nádoba
MUSÍ vymeniť za novú.
6. Bezpečnostné opatrenia proti zbytkovým rizikám
Nedodržanie nasledujúcich ustanovení môže spôsobiť smrteľné zranenie, škodu na majetku a urobiť nádobu
nepoužiteľnou.
Predtlak sa musí regulovat' na hodnotu
v
rozsahu 0,5-3,5 bar; pôvodná hodnota je pre
štandardné aplikácie.
Je zakázaná do expanzných / tlakových nádob vítat', čokoľvek na nich navarovať
plameňom. Expanzná / tlaková nádoba sa nikdy nesmie demontovat' počas prevádzky. Neprekračujte maximálnu
povolenú prevádzkovú teplotu ani tlak. Je zakázané používat' expanznú / tlakovú nádobu na iné účely, ako je ich
deklarované použitie. Každá expanzná
I
tlaková nádoba AQUAFILL je pred odoslaním testovaná, kontrolovaná
a zabalená. Výrobca nezodpovedá za škody spô
s
obené prepravou či manipuláciou, ak nie sú použité tie
najvhodnejšie prostriedky, ktoré zaručujú celistvost' výrobku a bezpečnosť osôb. VAREM NEPREBERÁ žiadnu
zodpovednosť za škodu na majetku čí zranenie osôb spô
s
obené nesprávnym dimenzovaním, ínštaláciou či
použitím výrobku alebo systému, v ktorom je zapojená.
Nepoužívajte výrobky z vykurovacej rady na ohriatu pitnú
vodu.
0
8
0
8
°
Strana / Page 1/2
EU VYHLÁSENIE O ZHODE
EU DECLARATION OF CONFORMITY
Identifikačné údaje o výrobcovi:
Identification of the Manufacturer:
VAREM S.p.A.
Via Sabbioni, 2
I-35023 Bovolenta
Miesto výroby:
Place of Manufacture:
Via Del Santo 207
I-35010 Limena (PD)
Italy
Via Sabbioni, 2
I-35023 Bovolenta (PD)
Italy
Identifikačné údaje o výrobku:
Identification of the Product:
Expanznénádoby AQUAFILL
AQUAFILL Expansion and Pressure Tanks
Aquafill
Module No.
Drawing module
B/B1
Objem (litr)
Volume (l)
(kategorie I- modul A)
Category I -module A
M025A-CE
M021A-CE
M034A-CE
M033A-CE
M028A-CE
(kategorie I- modul A)
Category I -module A
M02ŚA-CE
(kategorie I- modul A)
Category I -module A
(kategorie I- modul A)
Category I -module A
M032A-CE
8-50
60-500
750-1000
2000
20-50-80-100-
200-300-495
8-50
60-400
ŗŘȬśŖ
60ȬŝŖŖ
ŗŘȬśŖ
60-300
Expanzné nádoby WS
WS Pressure Vessels
Expanzné nádoby WS
WS Pressure Vessels
Expanzné nádoby WS
WS Pressure Vessels
Expanzné nádoby WS
WS Pressure Vessels
Expanzné nádoby HS
Pressure Vessels HS
Vysokotlakové exp. nádoby HP
High pressure vessels HP
Expanzné nádoby ACS HW
ACS HW Pressure Vessels
Expanzné nádoby ACS HW
ACS HW Pressure Vessels
¤ȱ¡£·ȱ¤¢ȱ
ȱ¡ȱ
Expanzné nádoby HS
Pressure Vessels HS
¤ȱ¡£·ȱ¤¢ȱ
ȱ¡ȱ
Strana / Page 2/2
ÚÚdaje o notifikovanej osobe:
Notified body:
TÜV Italia S.r.L.
Notified body, No. 0948
Via Carducci 125
I-20099 Sesto San Giovanni
Odkaz na certifikát:
Reference to a Certificate:
Certifikát č. PED-0948-QSD1-502-17 zodňa 15.02.2017 s platnosťou do 14.02.2020
Certificate No. PED-0948-QSD1-502-17 issue date 15.02.2017 expiry date 14.02.2020
Odkaz na technické predpisy:
Reference to technical standards:
Smernica Európskeho parlamentu a Rady 2014/68/EU, o harmonizáciiprávnych predpisov členských štátov
týkajúcich sadodávania tlakových zariadení na trh (PED)
EN 13831:2008 Uzatvorené expanzné nádoby so vstavanou membránou pre inštalovanie vo vodných systémoch
Directive 2014/68/EU of the European Parliament and of the Council on the harmonisation of the laws of the Member States
relating to the making available on the market of pressure equipment (PED)
EN 13831:2008 Closed expansion vessels with built in diaphragm for installation in water
Toto Vyhlásenie o zhode platí na expanzné nádoby a autoklávy vybavené CE značkou a ktoré patria do kategórií
I, II, III a IV. Nevzťahuje sa na prístroje patriace do kategórie popísanej v článku 4.3 Smernica 2014/68/EU.
This Declaration of Conformity covers expansion vessels and pressure tanks bearing the CE mark and included in categories
I, II, III and IV. It must not be considered for equipment included in the category referred to in article 4.3 of
Directive 2014/68/EU.
Dátum a miesto vydania, meno zodpovednej osoby:
Date and place of issue, name of the responsible person:
Limena 15.02.2017
ZÁRUČNÝ LIST
EXPANZNÁ NÁDOBA VAREM
Typ : ............................................................................................
Výrobné číslo : ...........................................................................
Predajca: .......................................................... Dátum predaja: .........................................
ZÁRUČNÉ PODMIENKY
1. Predávajúci poskytuje kupujúcemu na výrobok záručnú dobu v trvaní 24 mesiacov od
dátumu uvedenia do prevádzky *).
2. Výrobok namontuje a uvedie do prevádzky oprávnená firma, popr. výrobcom vyškolená
osoba.
3. Pri uplatnení záruky predložte riadne vyplnený záručný list a doklad ozakúpení výrobku.
4. Podmienkou záruky je dodržanie technických podmienok výrobcu, návodu k montáži a k
použitiu a pokynov uvedených v sprievodnej dokumentácii výrobku, ako i na výrobku
samotnom.
5. Základnou podmienkou poskytnutia rozšírenej záruky o 36 mesiacov je pravidelná ročná
kontrola zariadenia autorizovaným servisom.
6. Záruka sa nevzťahuje na poruchy spôsobené vonkajšími vplyvmi alebo nevhodnými
prevádzkovými podmienkami, ďalej ak nie je výrobok používaný v súlade s jeho určením,
na poruchy spôsobené bežným opotrebovaním, ak k poruche výrobku došlo mechanickým
poškodením, nesprávnou obsluhou, neodborným zásahom tretej osoby, neodbornou
inštaláciou, nevhodným skladovaním, živelnou pohromou atď.
*) –platí iba v prípade, ak je zariadenie uvedené do prevádzky do troch týždňov od dátumu
predaja iným subjektom, ako predajcom (OZ, § 621)
UVEDENIE DO PREVÁDZKY
Firma: .......................................................
Dátum: ..................................
Pečiatka a podpis technika:
11/2014
REGULUS –TECHNIK, s.r.o.
Strojnícka 7G/14147
080 01 Prešov http://www.regulus.sk/
Email: [email protected]
