VESTEL TERRANOVA SMART 55PF9116 User manual

GARANTİ
2YIL
SMART 55PF9116
55" LED TV
KULLANIM KILAVUZU

Türkçe - 1 -
İçindekiler
Özellikler................................................................. 2
Giriş........................................................................ 2
Hazırlık ................................................................... 2
Güvenlik Önlemleri ................................................. 2

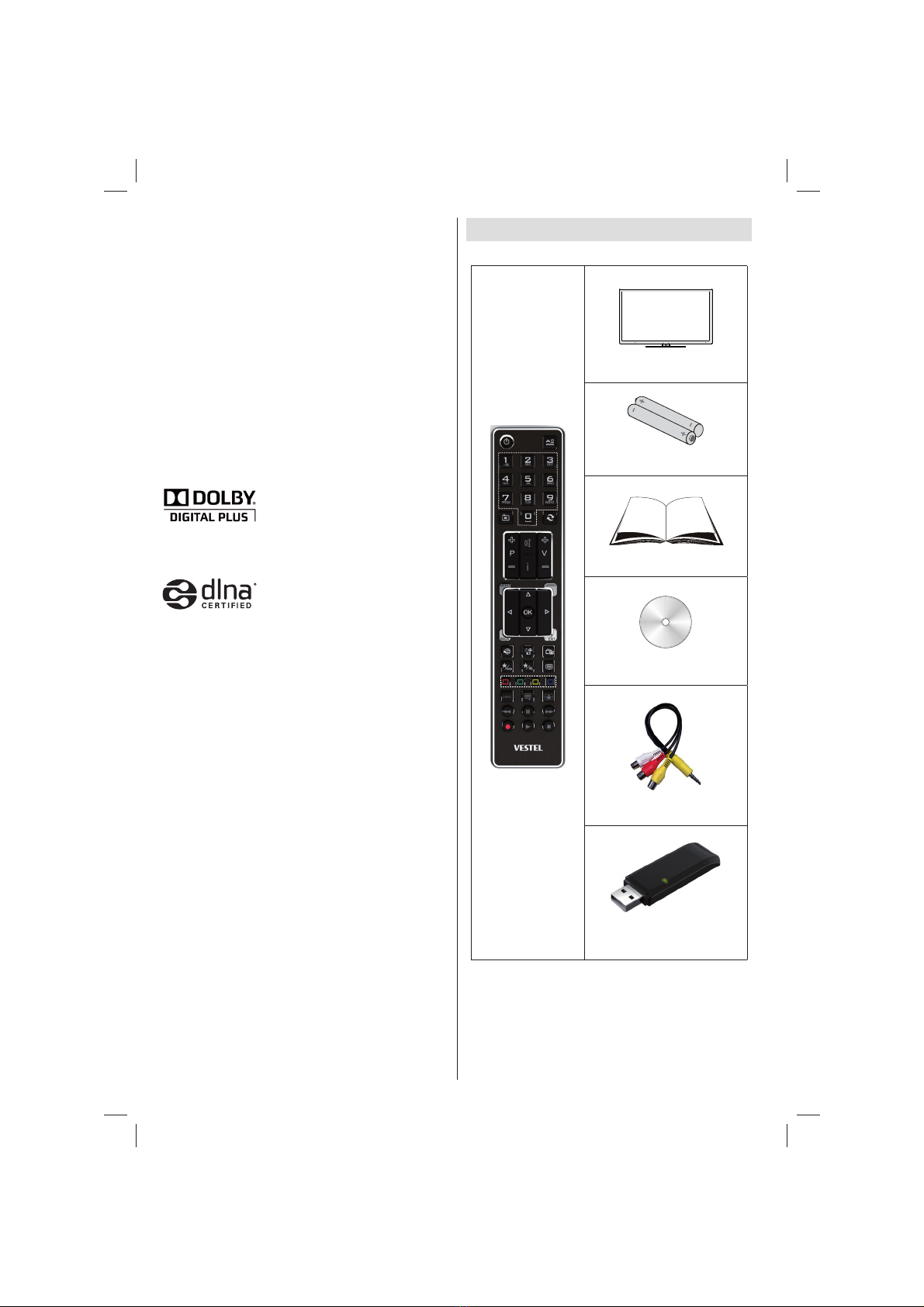

Paket İçeriği............................................................ 4
Çevresel Bilgiler ..................................................... 5
Onarım Bilgileri ................................................... 5

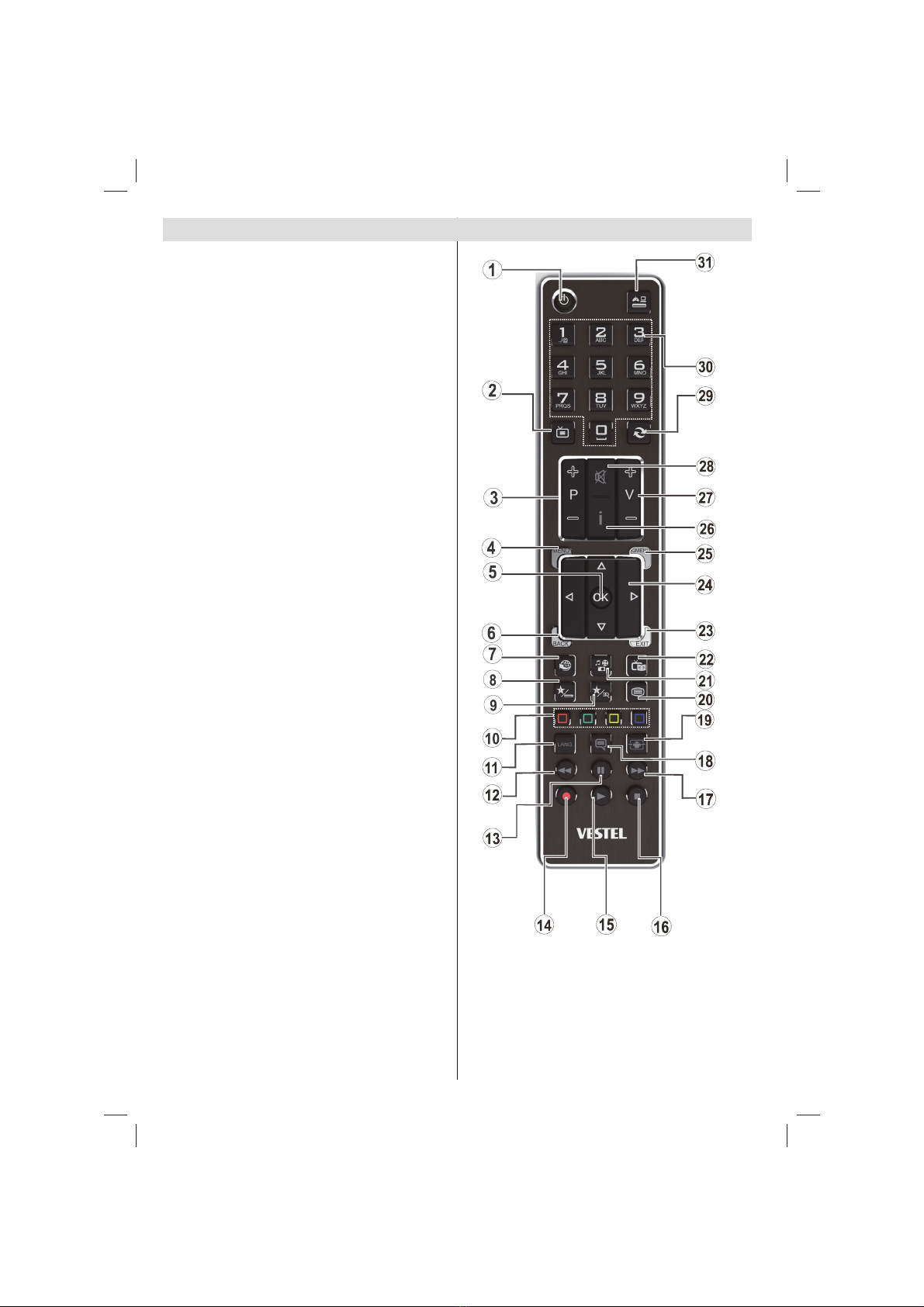

Uzaktan Kumanda Tuşları...................................... 6
LED TV ve Çalışma Tuşları.................................... 7

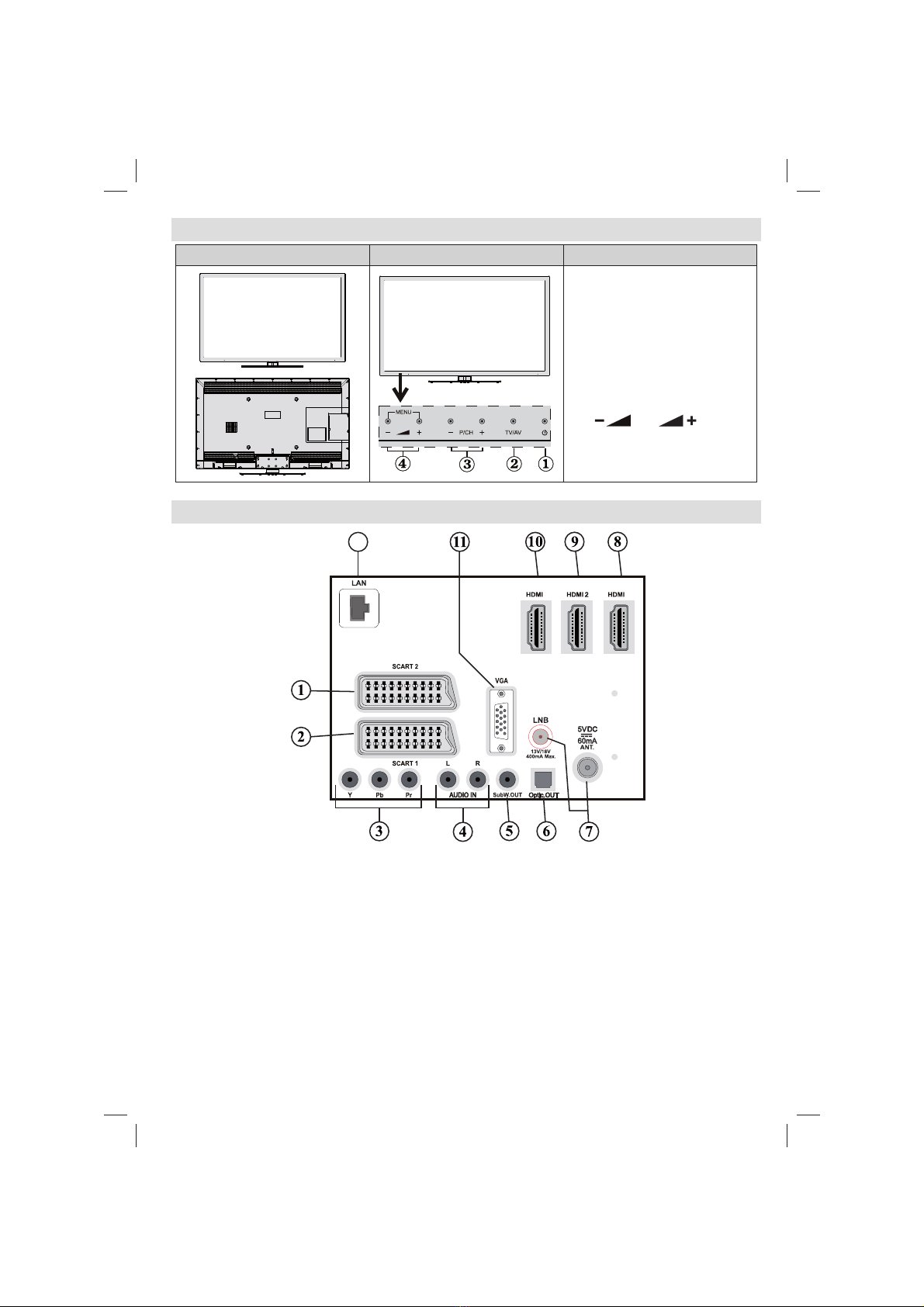

Arka Yan Konektörler.............................................. 7

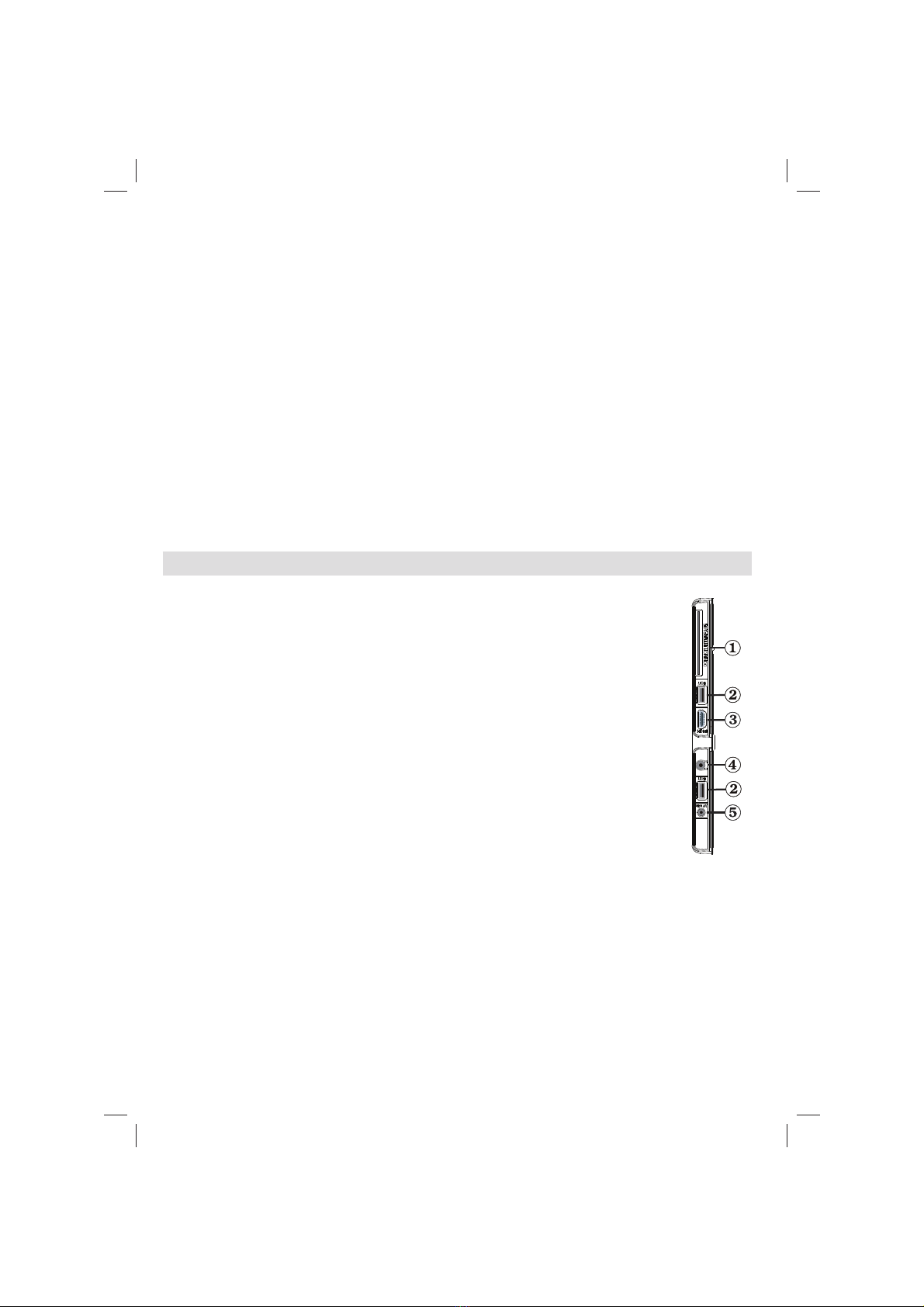

Bağlantılar – Yan Konektörler................................. 8
Anten Bağlantısı..................................................... 9

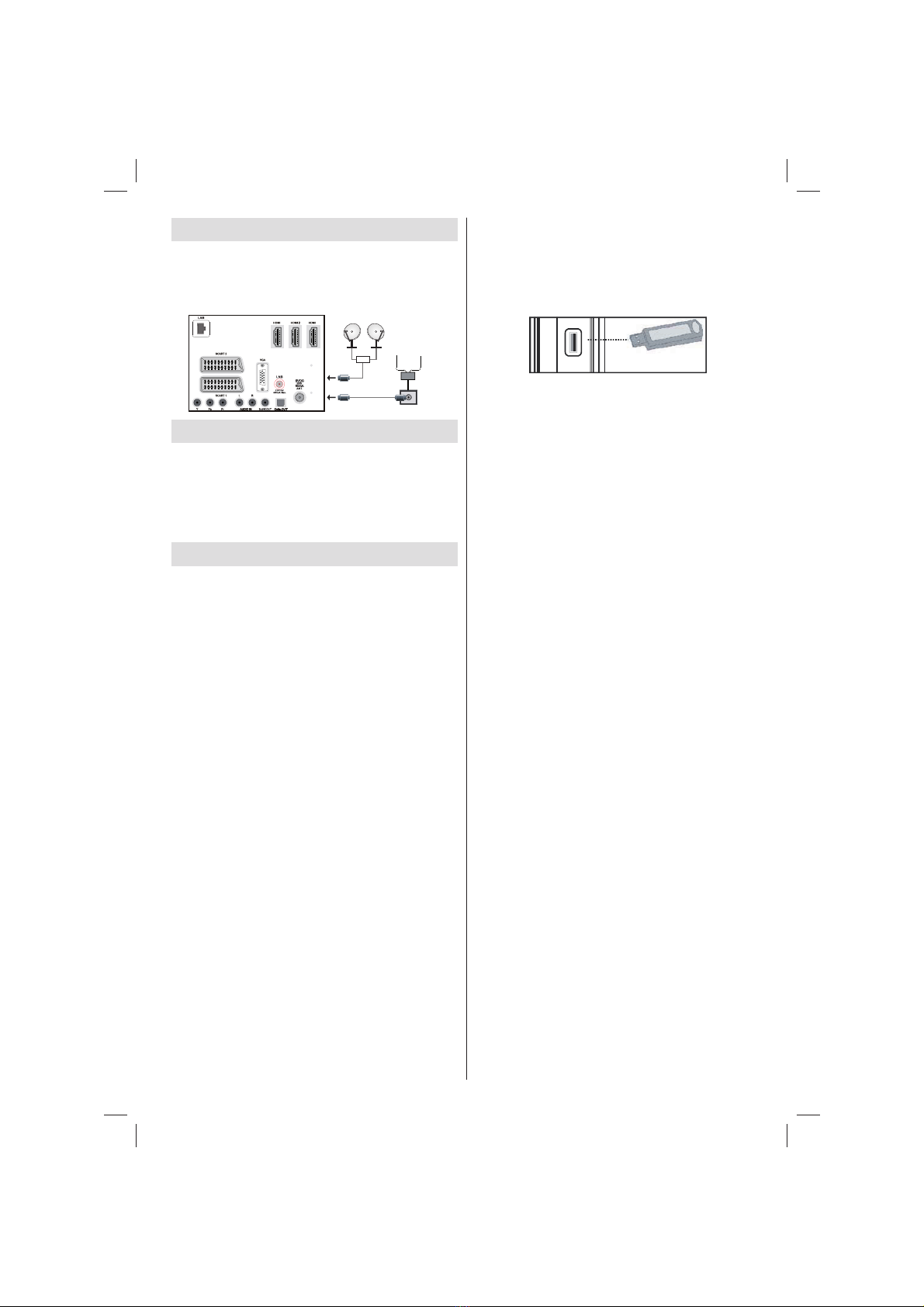

Anten / Kablo Bağlantısı..................................... 9
Güç Bağlantısı........................................................ 9
USB Girişi Kullanımı............................................... 9
Yan HDMI Bağlantısı............................................ 10

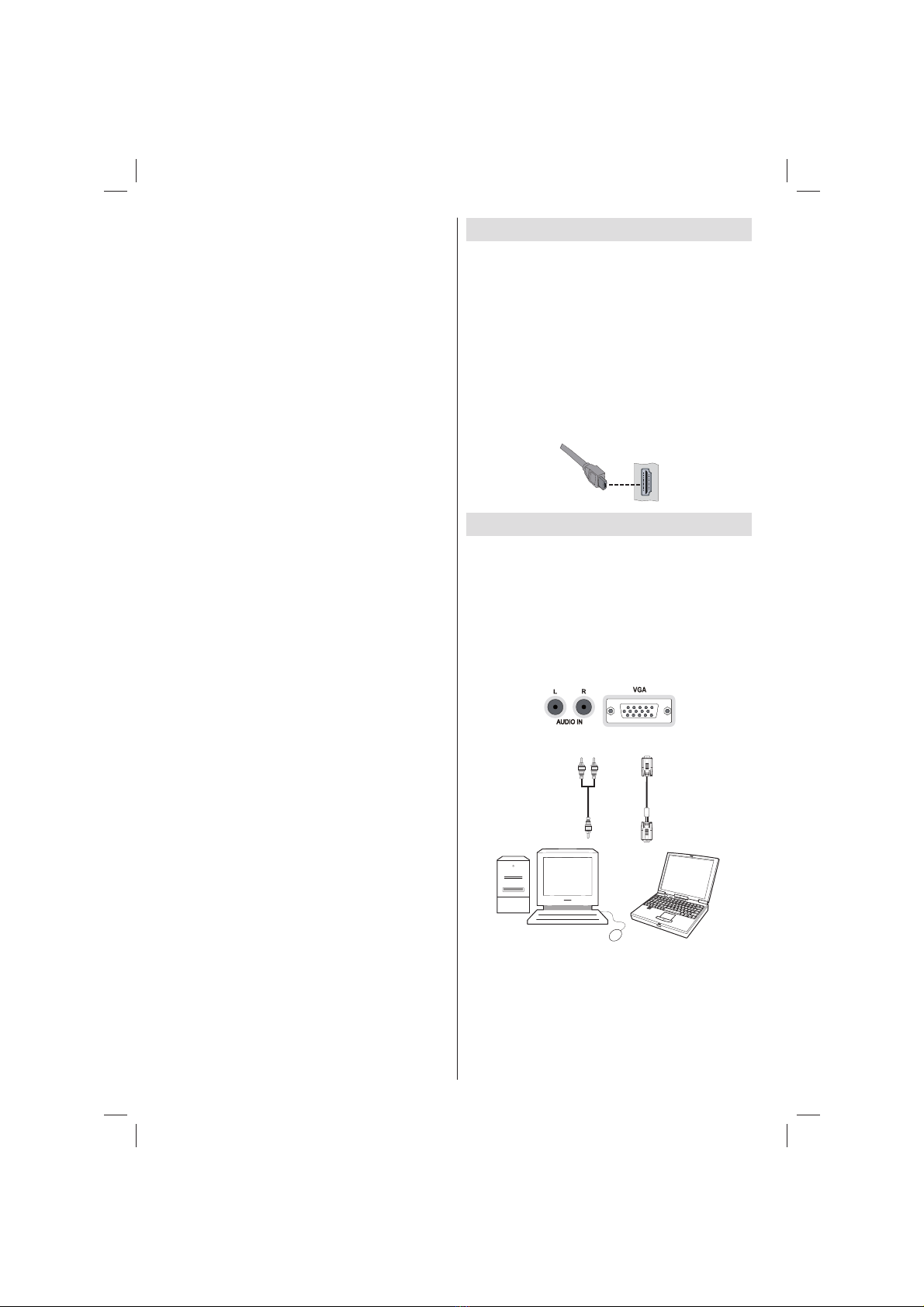

LED TV’yi PC’ye Bağlama.................................... 10

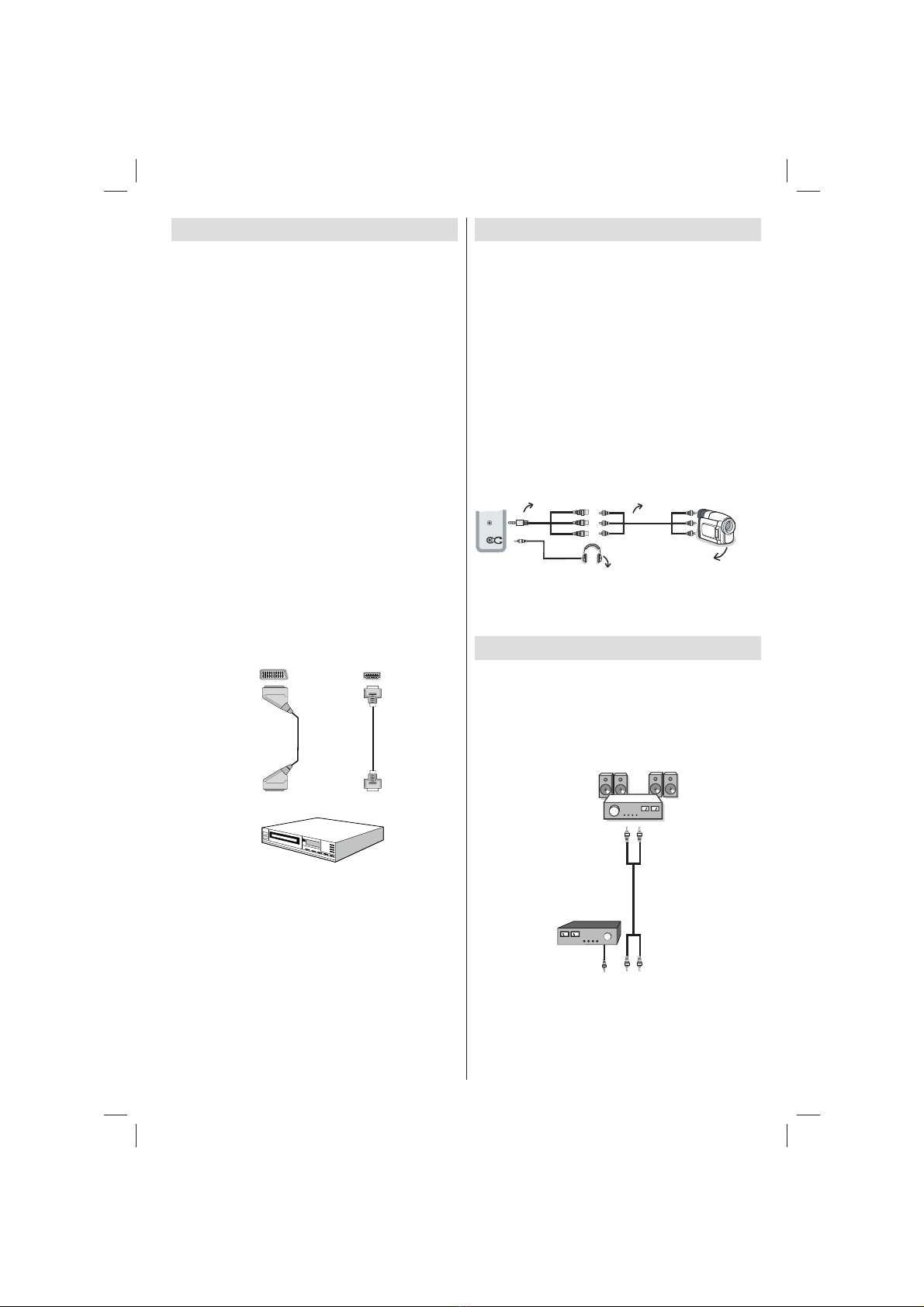

DVD Çalara Bağlama ............................................11
Yan AV Konektörlere Bağlama ..............................11
Diğer Konektörleri Kullanma..................................11

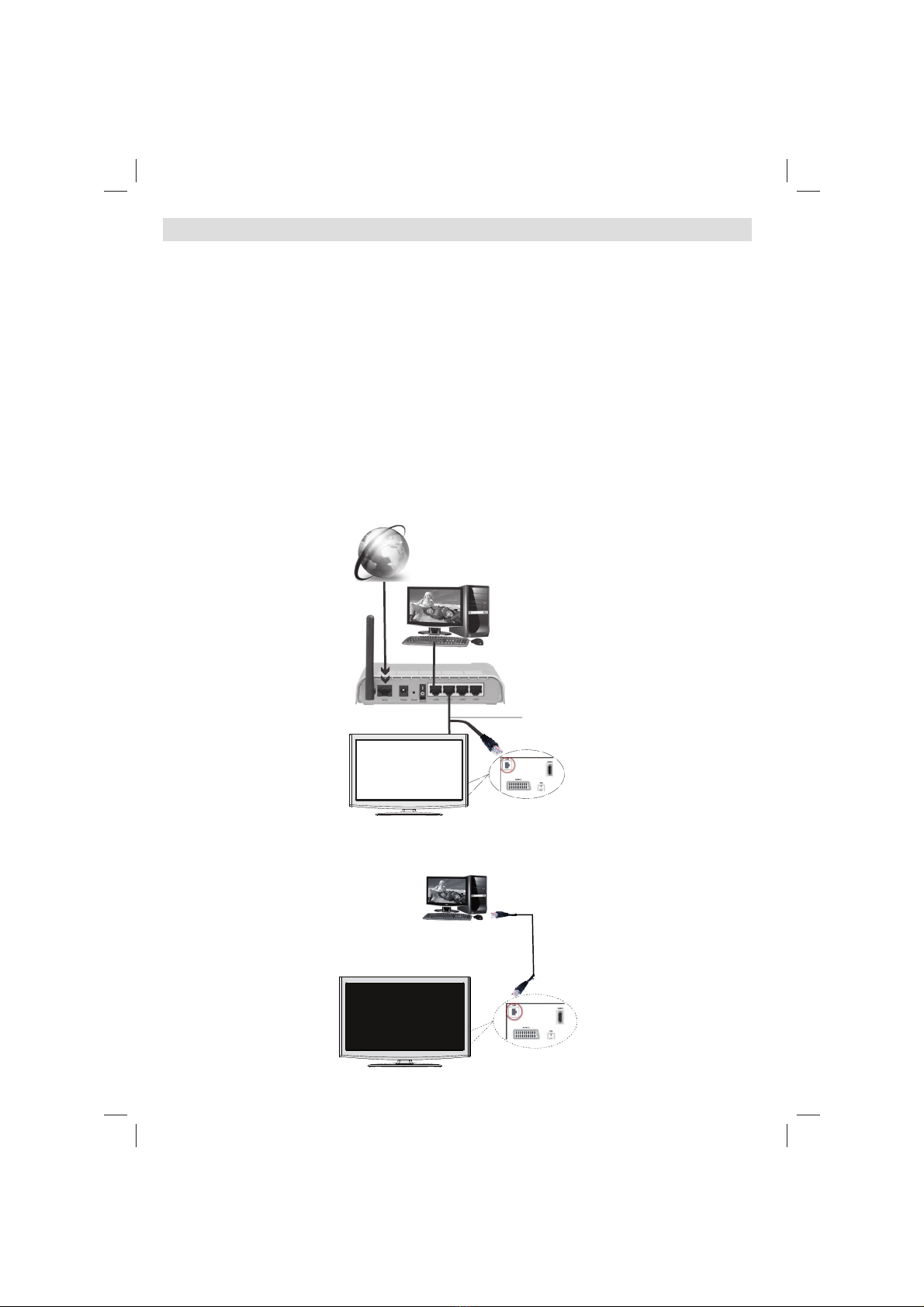

Bir Kablolu Ağa Bağlanmak (Opsiyonel)............... 12

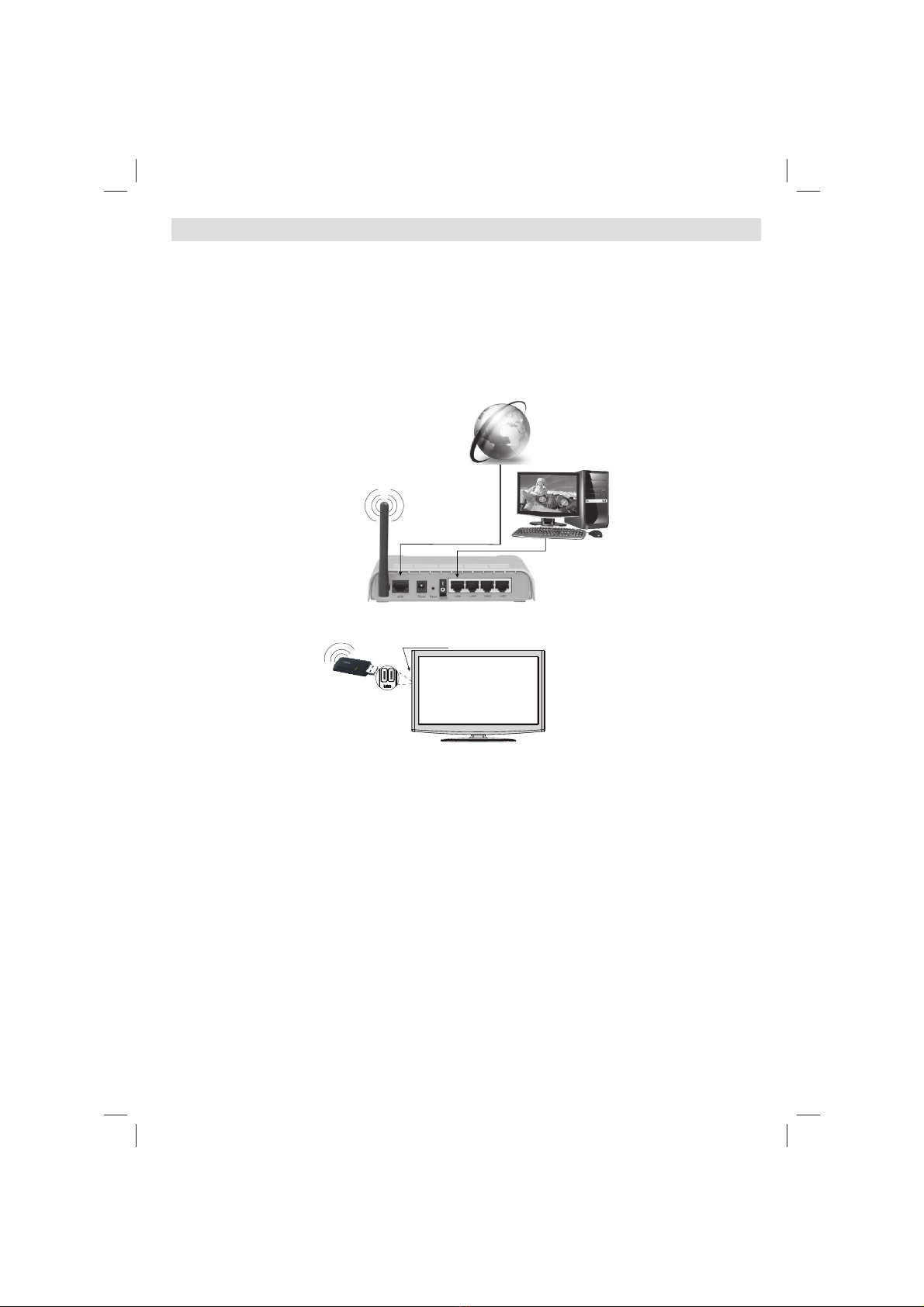

Bir Kablosuz Ağa Bağlanmak (Opsiyonel)............ 13
Uzaktan Kumanda................................................ 14

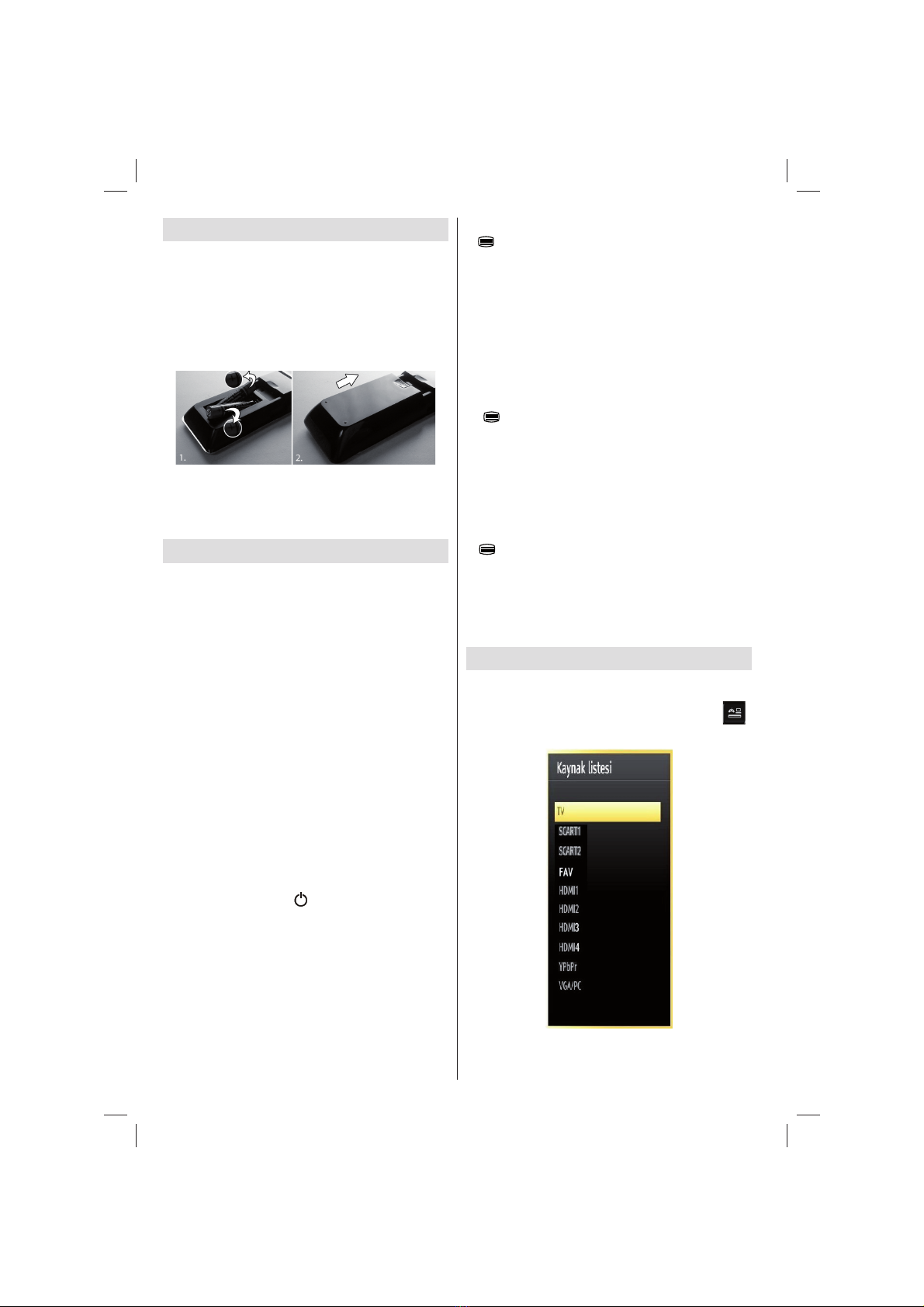

Pillerin Takılması............................................... 14
TV’yi Açma/Kapama ............................................. 14
TV’yi Açmak için................................................ 14
TV’yi kapatmak için........................................... 14
Dijital Teleteks (** sadece İngiltere için)............ 14
Analog Teleteks ................................................ 14
GirişSeçimi .......................................................... 14

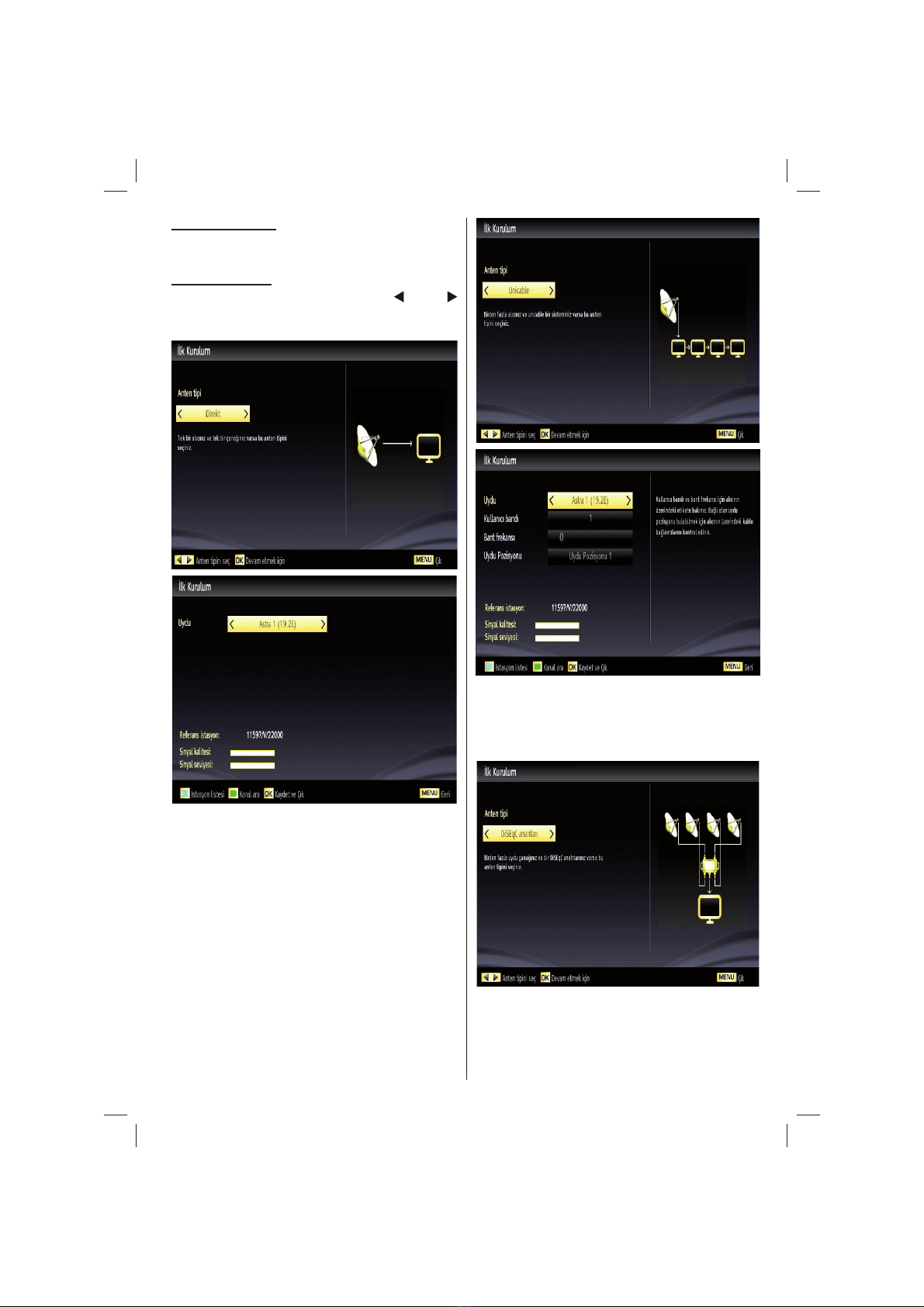

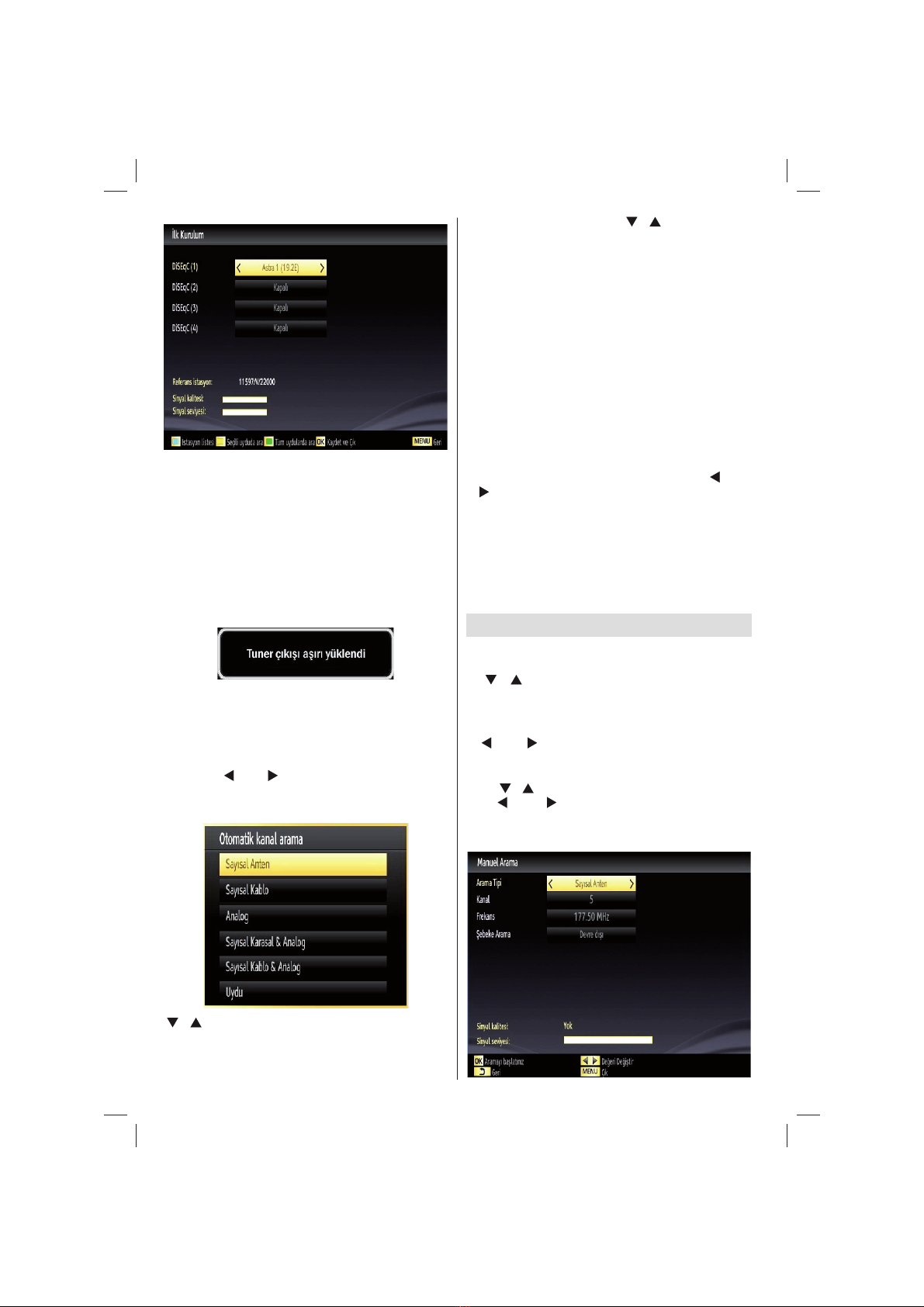

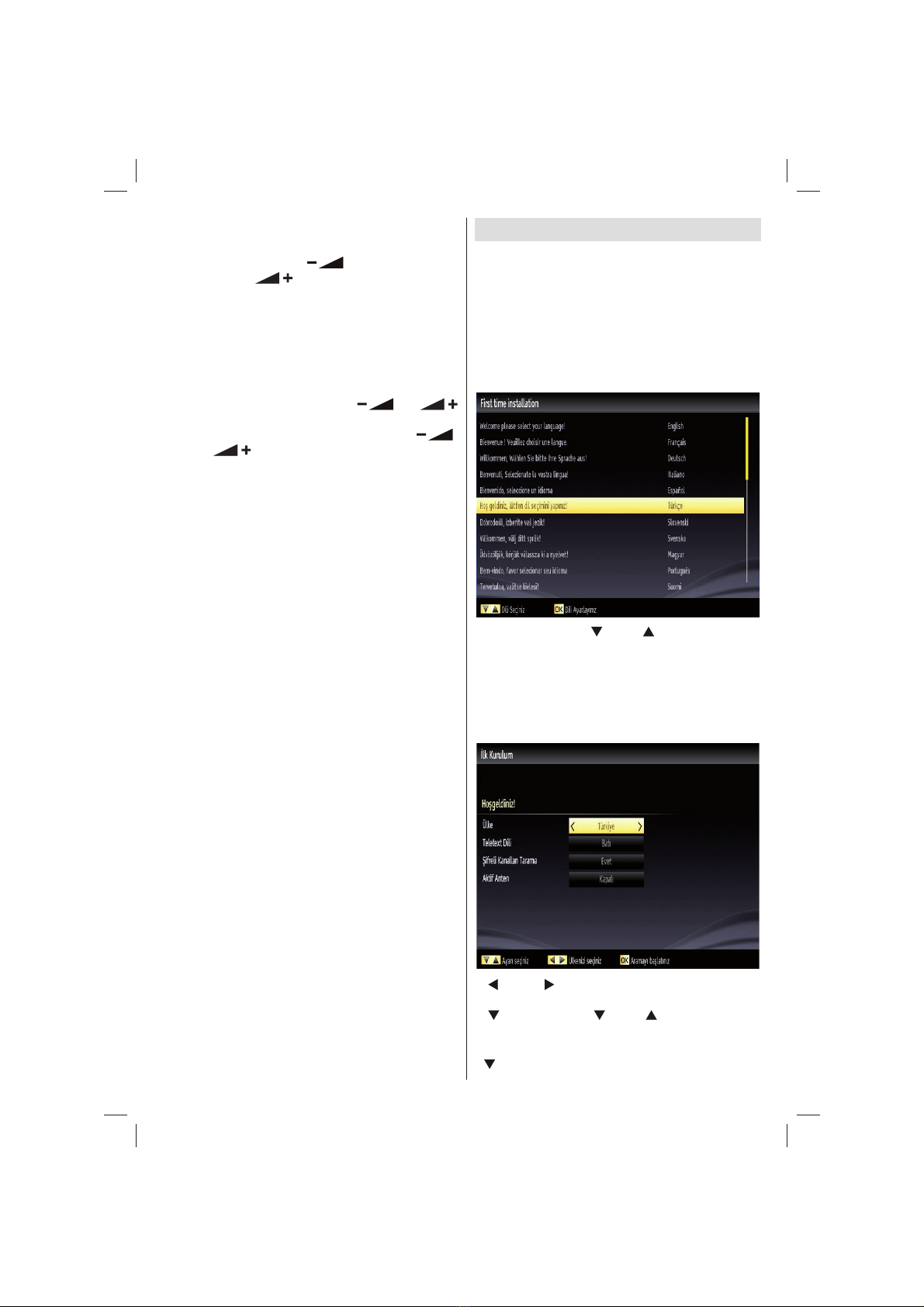

İlk Kurulum............................................................ 15
Kablo Kurulumu ................................................ 16
Anten Kurulumu................................................ 16
Uydu Kurulumu................................................. 17

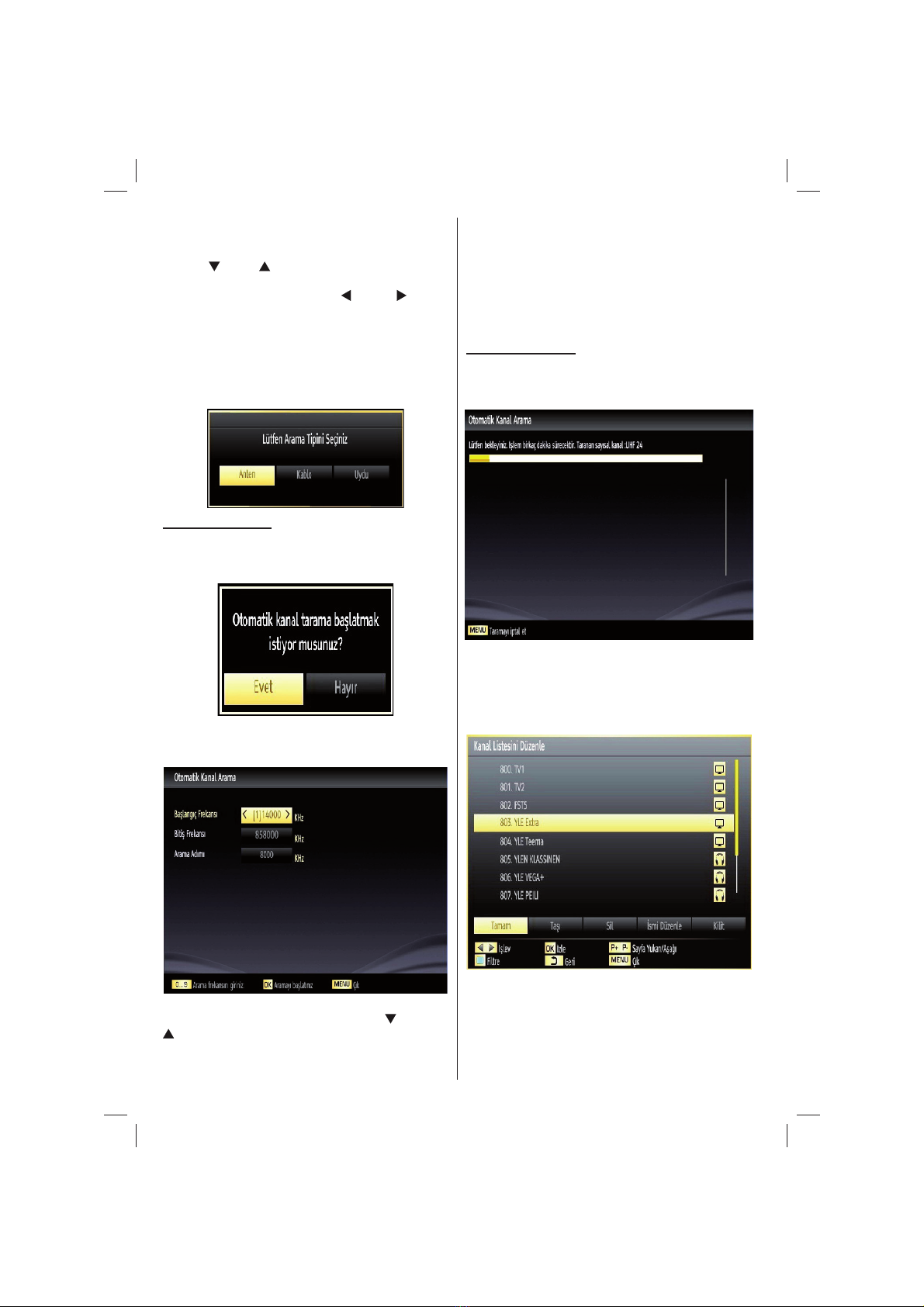

Otomatik Kanal Tarama Menüsü Çalışması..... 18

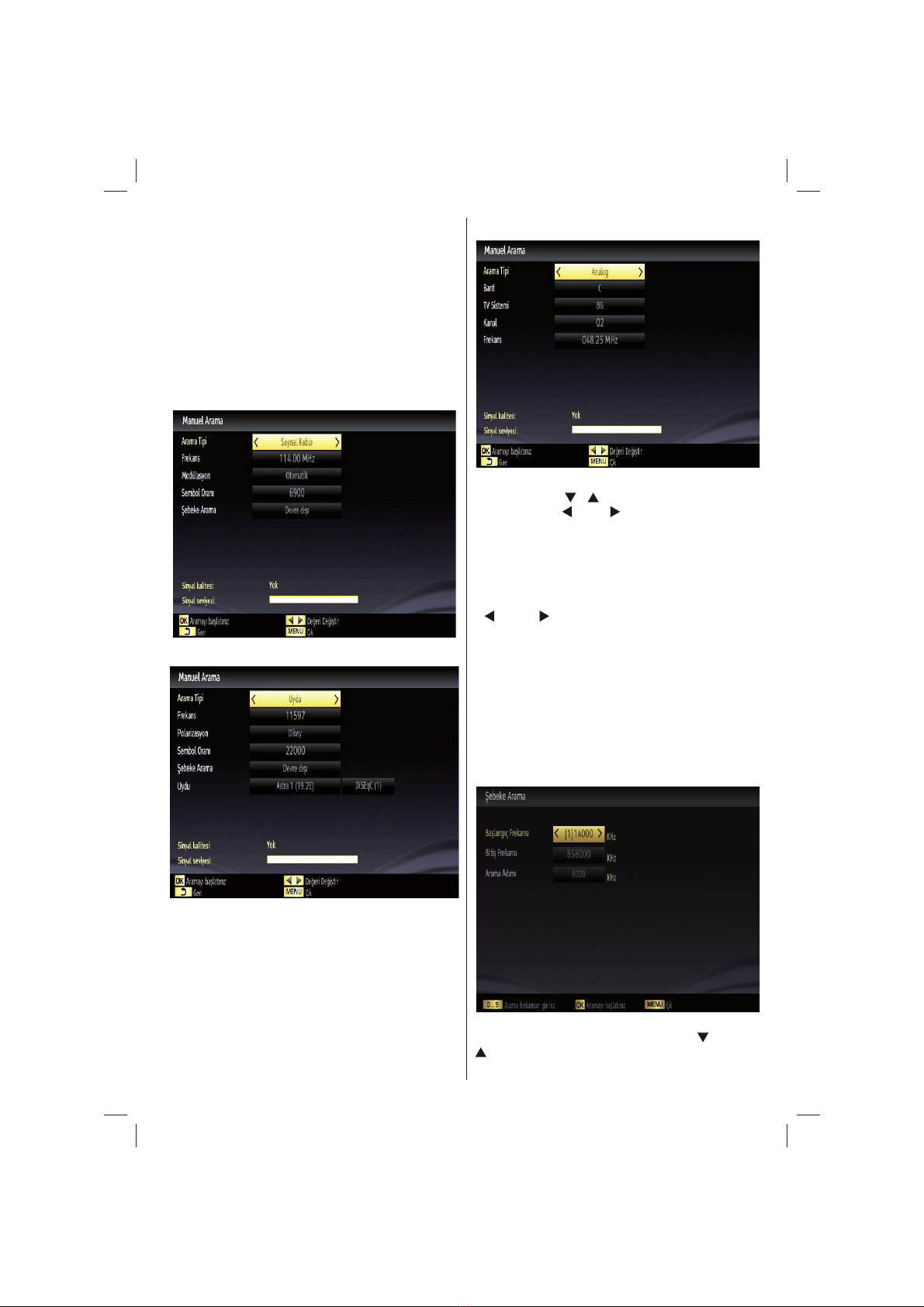

Manüel Ayarlama ................................................. 18
AğKanallarınıTarama ...................................... 19
Analog İnce Ayar............................................... 20
İlk Kurulum........................................................ 20
Servis listesini silme (*) (Clear Service List) ..... 20
Elektronik Program Rehberini Görüntüleme
(EPG) (Electronic Programme Guide).................. 20
Kanal Yönetimi: Kanal Listesi............................... 22
Kanal Listesinin İşletilmesi................................ 22
Kanal Taşıma .................................................... 22
Kanal Silme....................................................... 22
Kanal AdınıDeğiştirme ..................................... 23
Kanal Kilitleme.................................................. 23
Kanal Yönetimi: Sık Kullanılanlar ......................... 23
TuşFonksiyonları............................................. 23
Kanal Yönetimi: Kanal Listesini Sıralama............. 23
Ekran Bilgileri........................................................ 24
Ortam TarayıcıKullanarak Medya Oynatıcı.......... 24
USB Üzerinden Video Görüntüleme ................ 25
USB Üzerinden Fotoğraf Görüntüleme............. 25
Slayt Gösterisi Seçenekleri............................... 25
USB Üzerinden Müzik Çalma .......................... 26
Kayıt Kütüphanesi ................................................ 26
Ortam TarayıcıAyarları..................................... 27
DLNA AğServisinin Kullanımı.............................. 27
Süre Değişimi Kaydı............................................ 29
HızlıKayıt ............................................................. 29
Görüntü Boyutunu Değiştirme: Resim Formatları30
Görüntü AyarlarınıYapılandırma .......................... 31
Görüntü AyarlarıMenü Öğelerini Kullanma ...... 31
Görüntü AyarlarıMenü Öğeleri......................... 31
PC Görüntü Ayarları.......................................... 32
Ses AyarlarınıYapılandırma ................................. 32
Ses AyarlarıMenü Öğelerini Kullanma............. 33
Ses AyarlarıMenü Öğeleri................................ 33
TV AyarlarınıYapılandırma................................... 33
Ayarlar Menüsü Öğelerini Kullanma ................. 33
Ayarlar Menüsü Öğeleri.................................... 33
Koşullu Erişim Modülünü Kullanma...................... 34
Koşullu Erişim Menüsünü Görüntüleme (*)....... 34
Dil Tercihlerini Yapılandırma ................................. 34
Ebeveyn Kontrolü ................................................. 35
Ebeveyn AyarlarıMenü İşletimi (*) ................... 35
Zamanlayıcılar...................................................... 36
Kayıt Yapılandırma ............................................... 36
Tarih/Saat AyarlarınıYapılandırma: ...................... 37
Kaynak AyarlarınıYapılandırma ........................... 37
Uydu AyarlarınıYapılandırma............................... 38
AğAyarlarınıYapılandırma................................... 38
Kablolu Cihaz Ayarlarının Yapılandırılması....... 38
AğTipinin Ayarlanması..................................... 38
Yapılandırma Durumu Ayarı.............................. 38
IP Adresi ........................................................... 38
GelişmişModda Kablolu AğAyarlarının
Yapılandırılması................................................ 38
Wi-Fi Ayarları(Opsiyonel)..................................... 39
Bilgi................................................................... 39
Kaydedilen Wi-Fi Profillerinin Silinmesi ............ 39
Cep Telefonunuzla WiFi aracılığıyla Bağlantı
Kurmak (Opsiyonel).......................................... 39
Diğer AyarlarıYapılandırma.................................. 40
Çalıştırma ......................................................... 40
Diğer Özellikler ..................................................... 41
Teleteks ................................................................ 41
İpuçları.................................................................. 42
Ek A: PC Girişi Tipik Ekran Modları...................... 43
Ek B: AV ve HDMI Sinyal Uyumluluğu
(GirişSinyal Tipleri) .............................................. 43
Ek C: Desteklenen DVI Çözülümleri..................... 44
Ek D: USB Modunda Desteklenen Dosya
Formatları............................................................. 44
Ek E: Yazılım Yükseltme....................................... 45
Ek F: Nero Media Home Kurulumu...................... 46
PORTAL TV ÖZELLİĞİ......................................... 48
Teknik Özellikler.................................................... 50
Dijital Alış(DVB-T)................................................ 50
Dijital Alış(DVB-C) ............................................... 50
Dijital Alış(DVB-S)................................................ 50
01_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 101_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 1 23.12.2011 11:20:4823.12.2011 11:20:48

Türkçe - 2 -
Özellikler
Uzaktan kumandalırenkli LED TV.•
Tam entegre Karasal dijital kablolu TV (DVB-T-C•
MPEG2) (DVB-T-C MPEG4).
DVBS/S2 uyumlu.•
Dijital görüntü ve ses için HDMI konektörleri. Bu•
bağlantıyüksek çözünürlüklü sinyalleri kabul edecek
şekilde tasarlanmıştır.
USB girişi.•
Program Kaydı.•
Program süre değişimi.•
10000 program.•
OSD menüsü sistemi.•
Entegre tuner DVB-T-C HD, MPEG 2 / MPEG 4•
uyumludur.
Harici aygıtlar için skart soketi vardır.(video, video•
oyunları, ses aygıtları, vb.)
Teleteks, HızlıMetin (Fastext), ÜST Metin (TOP•
text).
Kulaklık bağlantısı.•
Otomatik Programlama Sistemi.•
Manüel ileri ve geri arama.•
Otomatik kapanma / Çocuk kilidi.•
Yayın olmadığında otomatik sessizlik.•
NTSC oynatma.•
AVL (Otomatik Ses Sınırlama).•
Otomatik güç kesme.•
PLL (Frekans Arama).•
PC girişi.•
Windows 98, ME, 2000, XP, Vista, Windows 7 için•
Tak & Çalıştır.
Aktif Anten Gücü.•
İnternet bağlantısıve hizmeti için Ethernet (LAN).•
Görüntü Kapalıfonksiyonu.•
802.11n WiFi Desteği.•
• 100 Hz frekans tarama.
• Film Algılayıcı.
• Pixellence
Giriş
Lütfen bu kitapçıkta yer alan ilgili talimatları, elektronik
cihazlar konusunda genel bilgi sahibi olsanız bile,
cihazın ilk kullanımından önce okuyunuz. Özelikle de
GÜVENLİK ÖNLEMLERİbölümüne önem gösterin.
Kitapçığıgelecekteki kullanımınız için saklayın. Cihazı
bir başkasına satarken veya verirken bu kullanım
talimatlarınıda mutlaka birlikte verin.
Bu ürünü seçtiğiniz için teşekkür ederiz. Bu kılavuz
TV’nizi doğru çalıştırmak için sizi
yönlendirecektir. TV’yi çalıştırmadan önce,
lütfen bu kılavuzu tamamen okuyunuz. Lütfen
ileride de başvurmak üzere bu kılavuzu
saklayınız.
Bu cihaz TV programlarınıalmak ve görüntülemek
üzere tasarlanmıştır. Farklıbağlantıseçenekleri,
olasıkaynakların alımıve görüntülenmesi için ilave
genişletme sunar (alıcı, DVD oynatıcı, DVD kaydedici,
VCR, PC vb.). Bu cihaz sadece kuru mekanlarda
çalışmaya uygundur. Bu cihaz yalnızca özel ev
kullanımıiçin üretilmiştir ve sanayi ve ticari amaçlarla
kullanılamaz. Eğer cihaz kullanım amacının dışında
kullanılırsa veya üzerinde izinsiz değişiklikler yapılırsa
prensip olarak cihazdaki sorumluluğumuz kalkar. LED-
TV’nizi aşırıortam koşullarında çalıştırmak cihaza
zarar verebilir.
Hazırlık

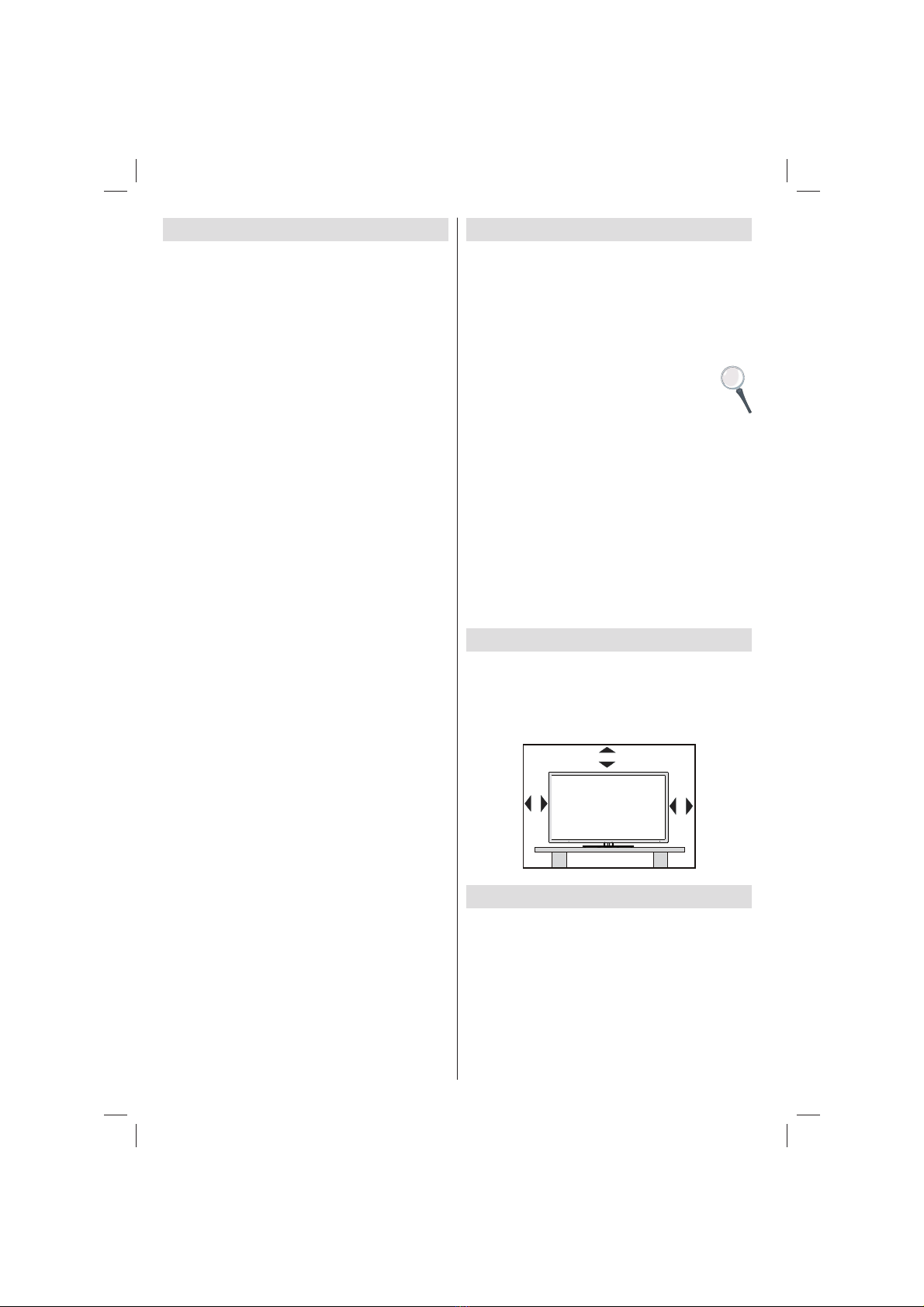

Havalandırma için alet etrafında en az 10 cm boş
alan bırakınız. Bir hata oluşumunu önlemek ve güvenli
olmayan bir durumdan korunmak için cihazın üzerine
lütfen herhangi bir nesne koymayınız. Bu cihazıılıman
iklimlerde kullanınız.
10 cm
10 cm
10 cm
Güvenlik Önlemleri
Kendi güvenliğiniz için aşağıdaki güvenlik
önlemlerini okuyun.
Güç Kaynağı
Televizyon yalnızca 220-240V AC, 50 Hz çıkışla
çalıştırılmalıdır. Kullanım kolaylığınız için doğru voltajı
seçtiğinizden emin olunuz.
Güç Kablosu
Güç kablosu (elektrik kablosu) üzerine TV, mobilya,
vs. yerleştirmeyiniz veya kabloyu bükmeyiniz. Elektrik
kablosunu fişten tutarak çekiniz. Cihazın fişini güç
01_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 201_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 2 23.12.2011 11:20:4923.12.2011 11:20:49

Türkçe - 3 -
kablosundan çekerek çıkarmayınız ve güç kablosuna
asla elleriniz ıslakken dokunmayınız; bu kısa devreye
veya elektrik çarpmasına neden olabilir. Kabloyu
asla düğümlemeyiniz veya başka kablolarla birlikte
bağlamayınız. Güç kabloları, üzerlerine basılmayacak
şekilde yerleştirilmelidir. Hasar görmüşbir güç kablosu
yangına veya elektrik çarpmasına neden olabilir. Kablo
hasar gördüğünde ve değiştirilmesi gerektiğinde, bu
işlem vasıflıpersonel tarafından yapılmalıdır

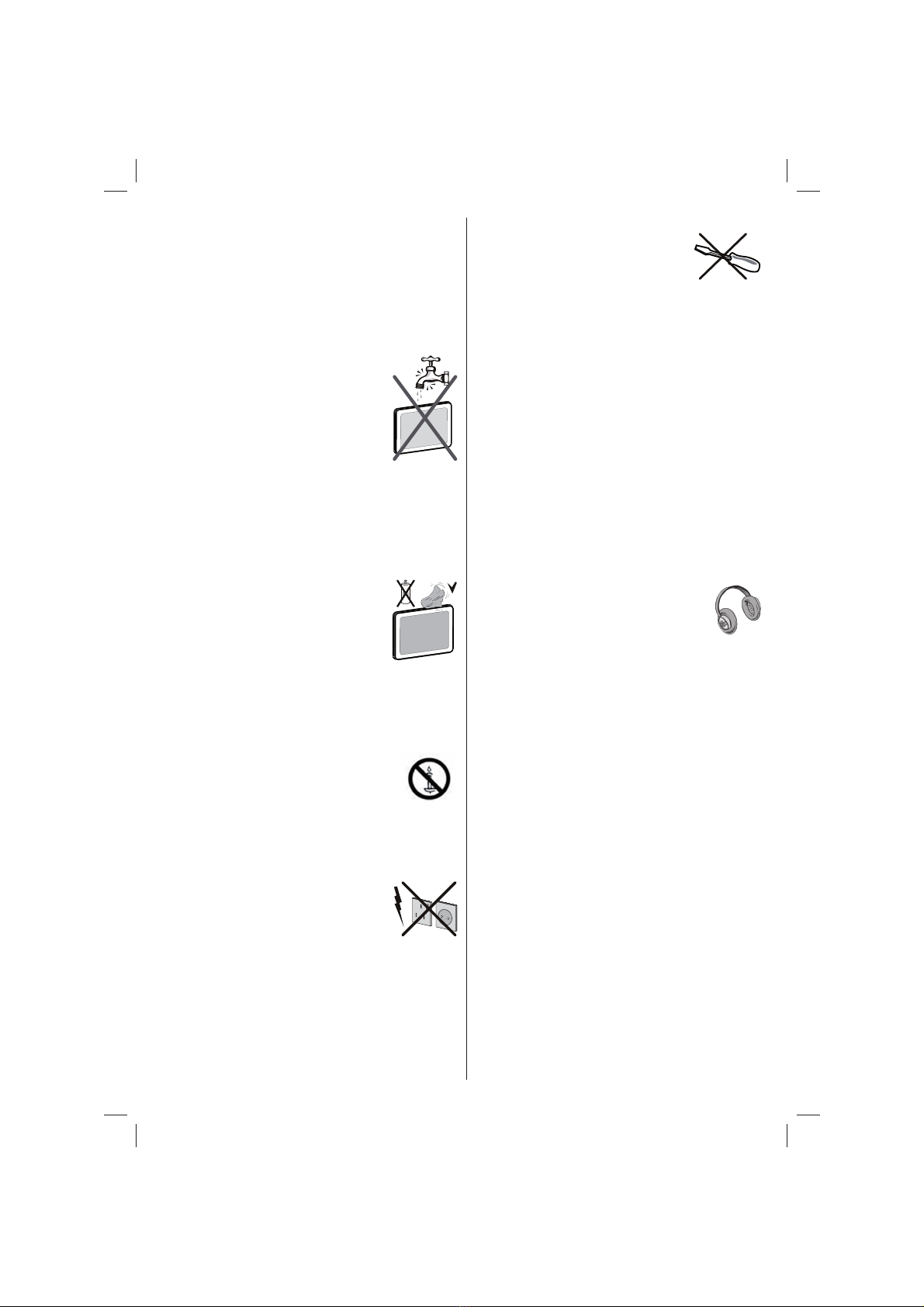

Nem ve Su
Bu cihazınemli ve ıslak yerlerde
kullanmayınız (banyoda, mutfak
lavabosu ve bulaşık makinesi
yakınlarında kullanmaktan kaçınınız).
Tehlike yaratabileceğinden, bu aleti
yağmura veya suya maruz bırakmayınız
ve üzerine vazo gibi sıvıiçeren nesneler
koymayınız. Su damlatmaktan veya sıçratmaktan
kaçınınız.
Eğer kabinin üzerine herhangi sert bir nesne düşecek
veya sıvıdökülecek olursa, TV’nin fişini çekiniz ve
tekrar çalıştırmadan önce vasıflıeleman tarafından
kontrol ettiriniz.
Temizlik
Temizlemeden önce TV’nin fişini prizden
çekiniz. Sıvıveya sprey temizleyiciler
kullanmayınız. Yumuşak ve kuru bir
bez kullanınız.
Havalandırma
TV seti üzerindeki yuva ve delikler havalandırma ve
güvenli çalışma için yapılmışlardır. Aşırıısınmadan
kaçınmak için bu delikler hiçbir şekilde engellenmemeli
veya kapatılmamalıdır.
Isıve AteşKaynakları
Cihaz, çıplak alevlerin veya elektrikli ısıtıcı
gibi yoğun ısıkaynaklarının yakınına
yerleştirilmemelidir. TV’nin üzerine,
yanan mumlar gibi hiçbir çıplak ateş
kaynağının koyulmadığından emin olunuz. Pillerin
güneşışığı, ateşveya benzeri türde aşırıısıya maruz
bırakılmamasıgerekmektedir.
Yıldırım
Fırtına ve yıldırım halinde veya tatile
çıkarken güç kablosunu prizden
çıkarınız.
Yedek Parçalar
Yedek parça gerektiğinde, servis teknisyeninin üretici
tarafından belirtilen veya aslıyla aynıteknik özelliklere
sahip parçalar kullandığından emin olunuz. Yan
sanayi parçalarla değişim yapılmasıhalinde yangın
çıkabilir, elektrik çarpabilir veya başka tehlikelere
neden olunabilir.
Servis İşlemleri
Lütfen bütün servis işlemleri için
yetkili personele danışınız. Elektrik
çarpmasına neden olabileceğinden,
kapağıkendiniz çıkartmayınız.
Atıkların yok edilmesi
Atıkların yok edilmesi için talimatlar•
Paketler ve paketleme yardımcılarıger dönüşümlüdür
ve ilke olarak geri dönüştürülmelidir. Folyo poşet gibi
paketleme malzemeleri çocuklardan uzak tutulmalıdır.
Pillerin, ağır metal içermeyenler de dâhil olmak
üzere, evsel atıklar ile birlikte atılmamasıgerekir.
Lütfen kullanılmışpilleri çevreye saygılıbir şekilde
yok ediniz. Bulunduğunuz bölgede geçerli olan yasal
yönetmelikler hakkında bilgi edininiz.
• Pilleri yeniden şarj etmeyi denemeyin. Patlama
tehlikesi vardır. Pilleri sadece aynıveya dengi tür
pillerle değiştirin.
CihazıPrizden Çıkarma
Elektrik kablosu TV’ setinin elektrik şebekesi ile olan
bağlantısının kesilmesi için kullanılır, dolayısıile hali
hazırda işleyebilir kalacaktır.
Kulaklık Sesi
Kulaklıklardan gelen aşırıses basıncı
duyma kaybına yol açabilir.
Kurulum
Yaralanmalarıönlemek için, bu cihaz duvara
monte edilirken kurulum talimatlarına uygun olarak,
sağlam şekilde duvara tutturulmalıdır (bu seçenek
mevcutsa).
LED Ekran
Bu LED paneli, yaklaşık bir milyon ince film transistörü
içeren, ince görüntü detaylarınısağlayan son derece
yüksek bir teknoloji ürünüdür. Ara sıra ekranda sabit
noktalar halinde mavi, yeşil veya kırmızıbir kaç ölü
piksel belirebilir. Lütfen bunun ürününüzün çalışmasını
etkilemediğini göz önünde bulundurunuz.
Uyarı! Evden ayrılırken TV’nizi bekleme konumunda
veya çalışır halde bırakmayınız
01_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 301_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 3 23.12.2011 11:20:4923.12.2011 11:20:49

Türkçe - 4 -
Ayarlayıcıdan bir televizyon dağıtım
sistemine (Kablo TV vb.) bağlantı
Elektrik bağlantısıyoluyla veya koruyucu topraklamaya
bağlantısıbulunan başka bir cihaz aracılığıyla binanın
koruyucu topraklamasına bağlanan ve koaksiyal kablo
kullanılarak bir televizyon dağıtım sistemine bağlanan
cihaz, bazıkoşullarda yangın tehlikesi oluşturabilir.
Bu nedenle belirli bir frekans aralığının altında
elektriksel izolasyon sağlayan bir aygıt yoluyla bir
kablo dağıtım sistemine bağlantısağlanmalıdır
(galvanik yalıtıcı, bkz EN 60728-11).
Lisans Bildirimi (opsiyonel)
Dolby Laboratories’in lisansıile üretilmiştir.
TİCARİMARKA BİLGİSİ
“Dolby” ve çift D-sembolü, Dolby Laboratories’in ticari
markalarıdır.
“DLNA®, DLNA Logosu ve DLNA CERTIFIED® Digital
Living Network Alliance’ın ticari markaları, servis
markalarıveya sertifikasyon markalarıdır.”
Bekleme / Açma düğmesi, bu cihazın bağlantısını
şebeke elektriğinden tamamen kesmez. Dahası, cihaz
bekleme konumunda iken de elektrik tüketir. Cihazın
şebeke elektriği bağlantısınıtamamen kesmek için
fişi prizden çekilmelidir. Herhangi bir acil durumda
fişinin derhal çekilebilmesi için cihaz, cihaz ile elektrik
fişi arasında herhangi bir engel olmayacak şekilde
yerleştirilmelidir. Yangın tehlikesini önlemek için, cihaz
uzun bir süre kullanılmayacaksa (tatil vb.) elektrik
kablolarıprizden çıkarılmalıdır.
Elektrikli Cihazlar Çocuklardan Uzak Tutulmalı
Elektrikli cihazların çocuklar tarafından kullanılmasına
hiçbir zaman izin verilmemelidir. Çocuklar muhtemel
tehlikeleri her zaman farkına varamazlar. Piller /
akümülatörler yutulduğunda ölüm tehlikesi oluşturabilir.
Pilleri küçük çocukların erişemeyeceği bir yerde
saklayın. Bir pilin yutulmasıdurumunda derhal tıbbi
yardım aranmalıdır. Ayrıca ambalaj malzemelerini de
çocuklardan uzak tutun. Boğulma tehlikesi vardır.
Paket İçeriği
Uzaktan
Kumanda
LED TV
Piller: 2 X AAA
Kullanma Kılavuzu
Nero media home CD
1 X Görüntü & Ses
BağlantıKablosu
USB WifiDongle
(opsiyonel)
Not: Satın aldıktan sonra aksesuarlarıkontrol
etmelisiniz. Aksesuarların eksiksiz olduğundan emin
olun
01_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 401_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 4 23.12.2011 11:20:4923.12.2011 11:20:49

Türkçe - 5 -
Çevresel Bilgiler
Bu televizyon çevreyi korumak için daha az enerji tüketecek şekilde tasarlanmıştır. • Bu TV’nin enerji•
tasarrufu özelliği sayesinde sadece çevrenin korunmasına yardımcıolmakla kalmaz, aynızamanda elektrik
faturanızıdüşürerek para tasarrufu da yapabilirsiniz. Enerji tüketimini azaltmak için aşağıdaki adımları
gerçekleştirmelisiniz:

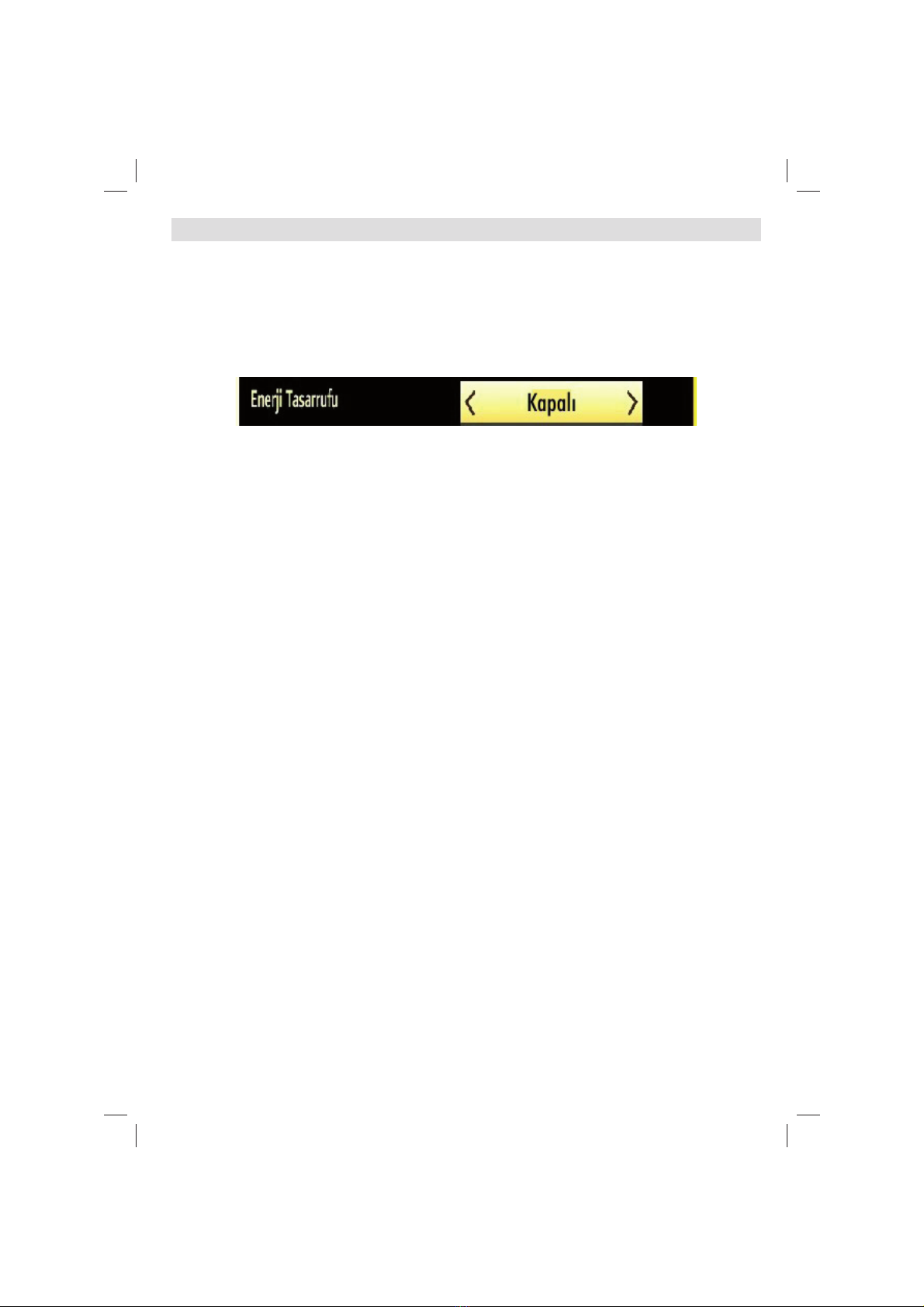

Görüntü Özellikleri menüsünde bulunan Güç Tasarrufu Modunu kullanabilirsiniz. Eğer Güç Tasarrufu•
Modunu Eco olarak ayarlarsanız, TV enerji tasarrufu moduna geçecek ve TV’nin parlaklığıoptimum seviyeye
indirilecektir. TV Güç Tasarrufu Modunda olduğunda bazıgörüntü ayarlarının değiştirilemeyeceğine dikkat
ediniz.
Eğer güç tasarruf Modunu Görüntü kapalıolarak ayarlarsanız, ekranda bir mesaj görüntülenecek ve arka•
ışık üç saniye içinde kapanacaktır. Görüntüyü tekrar etkinleştirmek için uzaktan kumandadaki herhangi bir
tuşa basabilirsiniz.
Kullanılmadığında TV’yi kapatınız ve fişini prizden çekiniz. Bu da enerji tüketimini azaltacaktır.•
Uzun süre uzakta kalacaksanız prizden çıkarınız.•
Yıllık güç tüketiminizi azaltmak için Güç Tasarruf Modu ayarlarınıetkinleştirmeniz şiddetle önerilir. Ayrıca•
kullanmadığınızda daha fazla enerji tasarrufu sağlamak için TV’nin fişini prizden çekmeniz tavsiye edilir.
Bu adımlarıizleyerek çevreyi korumamıza yardımcıolunuz.•
Onarım Bilgileri
Lütfen bütün servis işlemleri için yetkili personele danışınız. TV’yi sadece kalifiye personel onarmalıdır. Daha
fazla bilgi için bu TV’yi satın aldığınız yerel bayiinize başvurunuz.
01_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 501_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 5 23.12.2011 11:20:5023.12.2011 11:20:50

Türkçe - 6 -
Uzaktan Kumanda Tuşları
Açık / Beklemede1.
Kanal listesi2.
Program yukarı/ aşağı3.
Menü açma / kapama4.
OK / onayla5.
Geri / Dönüş6.
Internet7.
My düğmesine 1 (**)8.
My düğmesi 2: dijital / kablo / uydu yayınlarını9.
(***) arasında geçişyapar
Renkli düğmeleri (Kırmızı, Yeşil, Sarı, Mavi)10.
Mono-Stereo I-II / Çift Şu bir dil11.
Hızlıgeri alma (ortam tarayıcımodunda)12.
Duraklatma / Süre değişim kaydı13.
Program kayıt14.
Play (Medya tarayıcımodunda)15.
Stop (medya tarayıcımodunda)16.
Hızlıileri (medya tarayıcımodunda)17.
Altyazıon-off / Altyazı(ortam tarayıcımodunda)18.
Görüntü boyutu19.
Teletext – Mix20.
Media Browser21.
Elektronik program rehberi22.
Çıkış23.
Gezinti düğmeleri24.
Fonksiyon yok25.
Bilgiler / Reveal (TXT modunda)26.
Yukarı-aşağıCilt27.
Sessiz28.
Önceki program / (EPG modu)29.
Sayısal düğmeler30.
AV / Kaynak31.
01_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 601_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 6 23.12.2011 11:20:5023.12.2011 11:20:50

Türkçe - 7 -
LED TV ve Çalışma Tuşları
ÖN ve ARKA GÖRÜNÜŞKontrol TuşlarıGÖRÜNÜŞKontrol Tuşları
1. Bekleme / Açma düğmesi
2. TV/AV tuşu
3. Program Yukarı/Aşağıtuşları
4. Ses Artırma/Azaltma tuşları
Not: Ana menüyü görüntülemek
için “ ”ve “” tuşlarına
aynıanda basınız.
Arka Yan Konektörler
12
1 3
SCART 2 harici cihazlar için girişveya çıkışsağlar1. .
SCART 12. harici cihazlar için girişveya çıkışsağlar. SKART kablosunu, TV’niz üzerinde bulunan
SKART soketlerine ve harici aygıtınızdaki (şifre çözücü, VCR veya DVD çalar) SKART soketine
bağlayınız.
Not: Eğer SKART yuvalarıaracılığıyla harici bir aygıt bağlanmışsa, TV otomatik olarak AV moduna
geçecektir.
Bileşen Görüntü Girişleri (YpBPr)3. bileşen görüntü bağlantısıyapmak için kullanılır.Bileşen videosunu
ve ses soketlerini, bileşen çıkışıolan bir aygıta bağlayabilirsiniz. Bileşen görüntü kablolarını, TV
üzerinde bulunan BİLEŞEN GÖRÜNTÜ GİRİŞLERİNE ve cihazınızın bileşen görüntü çıkışlarına
bağlayınız. Bağlarken, TV’nizin üzerinde bulunan “Y”, “Pb”, “Pr” harflerinin, cihaz konektörünüzün
üzerindeki konektörlere denk geldiğinden emin olun.
Bir PC’nin çıkışlarınıya da YPbPr çıkışlarınıkullanarak TV’ye bağlanan başka bir cihazın ses4.
sinyallerini bağlamak için PC/YPbPr Ses Girişleri kullanılır. PC’den ses alabilmek için, PC ses
kablosunu TV’nin SES GİRİŞLERİile PC’nin ses çıkışlarıarasında bağlayınız. Bileşen ses alabilmek
01_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 701_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 7 23.12.2011 11:20:5123.12.2011 11:20:51

Türkçe - 8 -
için, ses kablosunu TV’nin SES GİRİŞLERİile cihazınızın ses çıkışlarıarasında bağlayınız.
Çok daha derin bir bas etkisi vermek için, dışarıdan, etkin bir Subwoofer Çıkışıbağlanması5.
mümkündür. Seti bir subwoofer birimine bağlamak için uygun bir RCA kablosu kullanınız.
S/PDIF Dijital Çıkışı6. izlenen kaynağın dijital ses sinyallerini aktarmak için kullanılır. Ses sinyallerini S/
PDIF girişi olan bir cihaza aktarmak için bir dijital optik kablo kullanınız.
RF girişi/SAT. girişi7. bir anten kablosuna ve uydu anteni sistemine bağlantısağlar. Eğer bir şifre
çözücü veya medya kaydedicisi kullanıyorsanız, cihaz yoluyla anten kablosunu, uygun bir anten
kablosu ile aşağıdaki sayfalarda bulunan çizimde gösterildiği gibi televizyona bağlamanız gerektiğini
unutmayınız.
HDMI 3: HDMI Girişi.8.
HDMI 2: HDMI Girişi.9.
HDMI 1: HDMI Girişi.10.
HDMI Girişleri HDMI soketine sahip bir cihazıbağlamak içindir. LED TV’niz, Yüksek Çözünürlüklü
Uydu Alıcısıveya DVD çalardan gelen Yüksek Çözünürlüklü resimleri gösterme yeteneğine sahiptir.
Bu cihazlar, HDMI soketleri veya Bileşen Soketi aracılığıyla bağlanmalıdır. Bu yuvalar 720p veya
1080p (opsiyonel) sinyallerinin her ikisini de kabul edebilir. Bir HDMI’dan HDMI’a bağlantısıiçin ses
bağlantısına gerek yoktur.
PC Girişi11. kişisel bir bilgisayarıTV setine bağlamak içindir. PC kablosunu, TV üzerinde bulunan PC
GİRİŞİNE ve PC’nizin üzerinde bulunan PC çıkışına bağlayınız.
Ethernet girişi (İnternet bağlantısıve hizmeti için).12.
Bağlantılar – Yan Konektörler
CI Yuvası, CI kartınıyerleştirmek için kullanılır. CI kartı, abone olduğunuz bütün kanalları1.
görmenizi sağlar. Daha fazla bilgi için, “Koşullu Erişim” kısmına bakınız.
USB girişleri.2.
Program kayıt fonksiyonunun bu USB girişleri vasıtasıyla mevcut olduğunu göz önüne
alınız. Bu girişe harici hard dik sürücüsü bağlayabilirsiniz.
Yan HDMI Girişi, HDMI yuvasıolan bir cihazıbağlamak içindir.3.
Kulaklık girişi harici bir kulaklığısisteme bağlamak için kullanılır. TV’yi kulaklıklardan4.
dinlemek için KULAKLIK yuvasına bağlayınız (opsiyonel).
Yan ses-video bağlantısıgirişi5. , harici cihazların video ve ses sinyallerini bağlamak için
kullanılır. Video bağlantısıiçin cihazla birlikte verilen AC bağlantıkablosunu kullanmanız
gerekir. Öncelikle, kablonun tek ucunu TV’nin Yan AV soketine takın. Sonra, video
kablonuzun (cihazla birlikte verilmez) konektörünü cihazla birlikte verilmişolan AV bağlantı
kablosunun SARI (tek tarafta) girişine takın. Bağlanan uçların renkleri mutlaka uyuşmalıdır.
Ses bağlantısıiçin AV bağlantıkablosunun KIRMIZI ve BEYAZ girişlerini kullanmalısınız.
Daha sonra, cihazınızın bileşik ses kabloların bağlantılarınıcihazla birlikte verilen yan
AV bağlantıkablosunun KIRMIZI ve BEYAZ jakına takın. Bağlanan uçların renkleri mutlaka
uyuşmalıdır.
Not : PC ya da BİLEŞİK VİDEO girişini kullanarak TV’nize bir cihaz bağladığınızda, ses bağlantısını
etkinleştirmek için yan AV bağlantıkablosunun (KIRMIZI & BEYAZ) ses girişlerini kullanmalısınız.
01_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 801_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 8 23.12.2011 11:20:5423.12.2011 11:20:54

Türkçe - 9 -
Anten Bağlantısı
Anten / Kablo Bağlantısı
Antenin fişini veya kablosunu TV’nin arka tarafında•
bulunan ANTEN GİRİŞ (AERIAL INPUT ) yuvasına
bağlayınız.
1 3
Anten veya
Kablo
Uydu
DiSEqC
Anahtarı
Güç Bağlantısı
ÖNEMLİ: Bu TV, 220-240V AC, 50 Hz yuvasıile
çalışacak şekilde tasarlanmıştır.
Kutuyu açtıktan sonra elektrik şebekesine•
bağlamadan önce TV’nin oda sıcaklığına kadar
çıkmasınıbekleyiniz. Güç kablosunu, ana soket
çıkışına takınız.
USB Girişi Kullanımı
USB Bağlantısı
TV’nizin USB girişlerini kullanarak, bir USB hard disk•
sürücüsü veya USB hafıza kartıbağlayabilirsiniz.
Bu özellik , USB sürücüsünde saklanan dosyaları
veya kayıtlıprogramlarıoynatmanızısağlar.
2.5” ve 3.5” inç (harici güç kaynağıolan hdd) harici•
disk sürücüleri desteklenir.
Bir program kaydetmek için, TV’nize , kapalı•
durumdayken, bir USB diski bağlamalısınız. Sonra,
kayıt özelliğini etkinleştirmek için TV’nizi açmalısınız.
Aksi takdirde, kayıt özelliği etkin olmayacaktır.
ÖNEMLİ!
Herhangi bir olasıveri kaybınıönlemek•
amacıyla TV setine bir bağlantıyapmadan önce
dosyalarınızıyedekleyiniz.. Üreticinin herhangi bir
dosya hasarından veya veri kaybından sorumlu
olmayacağınıunutmayınız.
Belirli USB cihazıtürlerinin bu TV ile uyumlu•
olmamasıolasıbir durumdur (ör. MP3 Çalarlar).
ÖNEMLİ: TV, FAT32 ve NTFS disk formatınıdestekler.
Ancak TV, programlarıNTFS formatlıdisklerin üzerine
kaydedemez. Bir programıkaydetmek için FAT32
formatlıdisk kullanmalısınız.
USB Disk Bağlantısı
• USB cihazınıTV’nin USB girişine takınız.
Not: TV kapalıyken, USB diskini takınız veya fişini
çekiniz.
Not: TV setine USB hard disk sürücüsü
bağlayacaksanız, disk sürücüsü ve TV arasında
kullanılacak USB bağlantıkablosun USB logosu
taşımalıdır ve mümkün olduğunca kısa olmalıdır.
Not: 1TB (Terabayt) ya da daha fazla dosya
kapasitesine sahip bir USB hard diski formatlarken,
formatlama süreci ile ilgili problemler yaşayabilirsiniz.
Bu durumda, şahsi bilgisayarınızla diski formatlamanız
gerekir ; formatlanan disk tipi FAT 32 olmalıdır
YANDAN GÖRÜNÜM USB BELLEK
5Vdc
Max:500mA
USB
DİKKAT !
USB cihazların hızlıbir şekilde takılmasıve•
çıkarılmasıçok zararlıbir işlemdir. Özellikle tekrar
tekrar hızlıbir şekilde sürücüyü takıp çıkarmayınız.
Bu USB oynatıcıda ve özellikle USB cihazın
kendisinde fiziksel hasara yol açar.
Bir dosyayıoynatırken veya kaydederken USB•
kartınıçekip çıkarmayınız.
Program Kaydı
Bir program kaydetmek için, TV’nize , kapalı
durumdayken, bir USB diski bağlamalısınız.
Sonra, kayıt özelliğini etkinleştirmek için TV’nizi
açmalısınız.
ÖNEMLİ: Yeni bir USB hard disk sürücüsü kullanırken,
öncelikle TV’nizin “Disk Formatı” seçeneğini kullanarak
yapmanız tavsiye edilir.
ÖNEMLİ: Program kaydısadece DVB-T, DVB-C ve
DVB-S yayınlarında mevcuttur.
Kayıt fonksiyonunu kullanmak için, TV’ye USB diski•
veya bir harici hard disk sürücüsü bağlamalısınız
;bağlanan USB diski en az 1GB kapasitesinde ve
2.0 hızına uygun olmalıdır. Bağlanan USB cihazı2.0
hızınıdesteklemiyorsa, bir hata mesajıbelirir.
Kaydedilmişprogramlar, bağlıUSB diske .TS•
formatında kaydedilir (MPEG-2 aktarım akışı).
İstenirse, bu kaydedilen dosyalarıkişisel bilgisayara
yedekleyebilir/kopyalayabilirsiniz.
Not: TS formatındaki yayınların, medya oynatıcı
yazılımınız tarafından desteklenmemesi mümkündür.
Bu durumda, bilgisayarınıza uygun bir medya oynatıcı
yazılımıyüklemeniz gerekir.
• Bir saatlik kaydın depolanmasıyaklaşık 2 GB yer
kaplar.
• Kayıt programlarıhakkında daha faza bilgi için, “Hızlı
Kayıt”, “Süre Değişimi”, “Elektronik Program Rehberi”,
“Kayıt Kütüphanesi” veya “Kayıt Zamanlayıcıları”
bölümlerine bakınız.
• Kayıtlıprogramlar 1 GB’lık (yaklaşık bir saat)
parçalara bölünür. Kayıt isminin son üç hanesi şunu
belirtir: 4801-000.ts , 4801-001.ts gibi
• Kaydedilen programla bağlıUSB diskin aşağıdaki
dizininde depolanır: \DVR\RECS. Bütün kayıtlar bir
numara ile belirtilir. ( 4801-000.ts gibi) Her kayıt için
01_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 901_MB70_[TR]_GOLD_DVB-TC_PVR_PLATINIUM5_4835UK_55150WLED_10076365_50206322.indd 9 23.12.2011 11:20:5423.12.2011 11:20:54
